ASRock A55 Pro3: 1. 主板簡介
1. 主板簡介: ASRock A55 Pro3
1. 主板簡介
謝謝你采用了華擎 A55 P r o3 主板 , 本主板由華擎嚴格制造 , 質量可靠 , 穩定性好 ,
能夠獲得卓越的性能。本安裝指南介紹了安裝主板的步驟。更加詳細的主板信息可參
看驅動光盤的用戶手冊。
由于主板規格和 BIOS 軟件將不斷升級 , 本手冊之相關內容變更恕不另
行通知。請留意華擎网站上公布的升級版本。你也可以在華擎網站找
到最新的顯卡和 CPU 支持表。
華擎网址：http://www.asrock.com
如果您需要與此主板有關的技術支持 , 請參觀我們的網站以了解您使用機
種的規格信息。
www.asrock.com/support/index.asp
1.1 包裝盒內物品
華擎 A55 Pro3 主板
(ATX 規格 : 12.0 英吋 X 8.6 英吋 , 30.5 厘米 X 21.8 厘米 )
華擎 A55 Pro3 快速安裝指南
華擎 A55 Pro3 支持光盤
兩條 Serial ATA(SATA) 數據線 ( 選配 )
一塊 I/O 擋板
ASRock提醒您
...
®
TM
TM
為了在 Windows
7 / 7 64-bit / Vista
/ Vista
64-bit 系統中取得
更好的性能，建議您在BIOS中將Storage Configuration（存儲配置）選項
設成AHCI模式。關于BIOS設置程序，請參見支持光盤中的“User Manual”
以了解相詳細信息。
簡體中文
153
ASRock A55 Pro3 Motherboard
1.2 主板規格
架构 - ATX 規格 : 12.0 英吋 X 8.6 英吋 , 30.5 厘米 X 21.8 厘米
- 全固態電容設計
處理器 - FM1 插槽支持 100W 處理器
- V4 + 1 電源相位設計
™
- 支持 AMD Cool
‘
n
’
Quiet
冷靜技術
- UMI-Link GEN2
芯片組 - AMD A55 FCH (Hudson-D2)
系統內存 - 支持雙通道 DDR3 內存技術（見警告 1）
- 配備 4 個 DDR3 DIMM 插槽
- 支持 DDR3 2400+( 超頻 )/1866/1600/1333/1066
/800 non-ECC、un-buffered 內存（見警告 2）
- 最高支持 32GB 系統容量（見警告 3）
擴展插槽 - 2 x PCI Express 2.0 x16 插槽
(PCIE2 @ x16 模式 ; PCIE3 @ x4 模式 )
- 1 x PCI Express 2.0 x1 插槽
- 3 x PCI 插槽
TM
TM
- 支持 AMD 4 路 CrossFireX
, CrossFireX
和雙顯卡技術
板載顯卡 - AMD Radeon HD 65XX/64XX 顯卡
- DirectX 11、Pixel Shader 5.0 技術
- 最大共享內存 512MB（見警告 4）
- 雙 VGA 輸出 : 通過獨立顯示控制器提供 HDMI 和 D-Sub 接口
- 支持 HDMI 1.4a, 最高分辨率達 1920x1200 @ 60Hz
- 支持 D-Sub, 最高分辨率達 1920x1600 @ 60Hz
- 支持 HDMI, 可支持 Auto Lip Sync、Deep Color (12bpc)、
xvYCC 與 HBR( 高位速音頻 )( 需配備兼容 HDMI 的顯示器 )
( 詳見警告 5）
- 支持藍光立体 3D 和 HDMI 1.4a
TM
- 支持 AMD Steady Video
：最新視頻后處理能力，可為家庭 /
在線視頻提供自動降低抖動的功能
- 通過 HDMI 接口支持 HDCP 功能
- 通過 HDMI 接口可播放 10800 線藍光光盤 (BD) / HD-DVD 光盤
簡體中文
音效 - 7.1 聲道高保真音頻 , 支持內容保護功能
(Realtek ALC892 音頻編解碼器 )
- 支持優質藍光音效
TM
- 支持 THX TruStudio
板載 LAN 功能 - PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Realtek RTL8111E
- 支持网路喚醒（Wake-On-LAN）
- 支持網路線偵測功能
154
ASRock A55 Pro3 Motherboard
- 支持 Energy Efficient Ethernet 802.3az
- 支持 PXE
Rear Panel I/O 界面
I/O - 1 個 PS/2 鼠標接口
( 后面板輸入 / - 1 個 PS/2 鍵盤接口
輸出接口 ) - 1 個 D-Sub 接口
- 1 個 HDMI 接口
- 4 個可直接使用的 USB 2.0 接口
- 1 個 eSATA2 接口
- 2 個可直接使用的 USB 3.0 接口
- 1 個 RJ-45 局域网接口與 LED 指示燈 (ACT/LINK LED 和
SPEED LED)
- 高保真音頻插孔：后置喇叭 / 中置喇叭 / 低音喇叭 / 音頻輸入
/ 前置喇叭 / 麥克風 ( 見警告 6)
SATA3 - 2 x ASMedia ASM1061 的 SATA3 6.0Gb/s 連接頭 , 支持 NCQ,
AHCI 和熱插拔功能
USB 3.0 - 2 x Etron EJ168A 的后置 USB 3.0 連接頭，支持
USB 1.0/2.0/3.0 到 5Gb/s
連接頭 - 5 x SATA2 3.0Gb/s 連接頭 , 支持 RAID (RAID 0, RAID 1 和
RAID 10),NCQ,AHCI 和熱插拔功能
- 2 x SATA3 6.0Gb/s 連接頭
- 1 x 紅外線模塊接頭
- 1 x 消費類紅外線模塊接頭
- 1 x 串行接口
- 1 x HDMI_SPDIF 接頭
- 1 x 電源指示燈連接排針
- CPU/ 機箱 / 電源風扇接頭
- 24 針 ATX 電源接頭
- 8 針 12V 電源接頭
- 前置音頻面板接頭
- 3 x USB 2.0 接口 ( 可支持 6 個額外的 USB 2.0 接口 )
BIOS - 32Mb AMI BIOS
- AMI UEFI Legal BIOS，支持 GUI
- 支持即插即用（Plug and Play,PnP）
- ACPI 1.1 電源管理
- 支持喚醒功能
- 支持 jumperfree 免跳線模式
- DRAM、VDDP、VDDR、SB 電壓多功能調節器
簡體中文
支持光盤 -
驅動程序 , 工具軟件 , 殺毒軟件（測試版本 ), CyberLink
MediaEspresso 6.5 試用版
155
ASRock A55 Pro3 Motherboard
獨家功能 - ASRock Extreme Tuning Utility (AXTU)（詳見警告 7）
- 華擎即時開機功能
- 華擎 Instant Flash（見警告 8）
- 華擎 APP Charger（見警告 9）
- 華擎 XFast USB（見警告 10）
- 華擎 XFast LAN（見警告 11）
- 華擎開 / 關播放技術（見警告 12）
- Hybrid Booster( 安心超頻技術 ):
- ASRock U-COP（見警告 13）
硬件監控器 - CPU 溫度偵測
- 主板溫度偵測
- CPU/ 機箱 / 電源風扇轉速計
- CPU/ 机箱靜音風扇
- CPU/ 機箱風扇多速控制
- 電壓範圍：+12V, +5V, +3.3V, 核心電壓
®
®
TM
TM
操作系統 - Microsoft
Windows
7/7 64 位元 /Vista
/Vista
64 位元 /
XP SP3/XP 64 位元适用于此主板
認證 - FCC, CE, WHQL
- 支持 ErP/EuP( 需要同時使用支持 ErP/EuP 的電源供應器 )
（見警告 14）
* 請參閱華擎網站了解詳細的產品信息 : http://www.asrock.com
警告
請了解超頻具有不可避免的風險 , 這些超頻包括調節 BIOS 設置、運用異步超
頻技術或使用第三方超頻工具。超頻可能會影響您的系統穩定性 , 甚至會導
致系統組件和設備的損壞。這種風險和代價須由您自己承擔 , 我們對超頻可
能導致的損壞不承擔責任。
簡體中文
156
ASRock A55 Pro3 Motherboard
警告！
1、 這款主板支援雙通道內存技術。在您實現雙通道內存技術之前，為能正確
安裝，請確認您已經閱讀了第 14 頁的內存模組安裝指南。
2、 2400/1866/1600M H z 內存頻率是否支持在于您使用的 C P U。如果您想在這
款主板上使用 DDR3 2400/1866/1600 內存條 , 請查閱我們網站的內存支持
列表了解兼容的內存。華擎網站 : http://www.asrock.com
®
TM
3、 由于操作系統的限制，在 Windows
7 / Vista
/ XP 下，供系統使用的實
®
際內存容量可能小于 4GB。對於 Windows
操作系統搭配 64 位元 CPU 來說 ,
不會存在這樣的限制。
4、 最大共享內存大小由芯片組廠商定義並且可以更改。請查閱 A MD 網站了解
最新資訊。
®
5、 只有 Windows
7 64 位元 /7 可支持 xvYCC 與 Deep Color。只有當顯示器
®
在 EDID 中支持 12bpc 時 ,Deep Color 模式才會被開啟。只有 Windows
7
TM
TM
64 位元 /7/Vista
64 位元 /Vista
支持 HBR。
6、 在麥克風輸入方面，這款主板支持立體聲和單聲道這兩種模式。在音頻輸
出方面，這款主板支持 2 聲道、4 聲道、6 聲道以及 8 聲道模式。請查閱
第 3 頁的表格瞭解正確的連接方式。
7、 ASRock Extreme Tuning Utility (AXTU) 是一個多合一的工具，可在用
戶友好的界面中微調不同的系統功能，包括硬件監控、風扇控制和 I E S。
在 H a rdw a re M on i t or（硬件監控）中，顯示系統的主要參數。在 F a n
Control（風扇控制）中，顯示風扇速度和溫度，以便您進行調整。在 IES
（智能節能）中，電壓調節器可以在 C PU 核心空閒時減少輸出相位數，
以提高效率且不影響運計算性能。關于 ASRock Extreme Tuning Utility
(AXTU) 的操作步驟，請訪問我們的网站。
華擎網站：http://www.asrock.com
8、 華擎 Instant Flash 是一個內建于 Flash ROM 的 BIOS 更新工具程序。這個
®
方便的 BIOS 更新工具可讓您無需進入操作系統 ( 如 MS-DOS 或 Windows
)
即可進行 B I OS 的更新。在系統開机自檢過程中按下 < F6> 鍵或在 B IOS 設
置菜單中按下 <F2> 鍵即可進入華擎 Instant Flash 工具程序。啟動這一
程序後 , 只需把新的 B I OS 文件保存在 U 盤、軟盤或硬盤中 , 輕鬆點擊鼠
標就能完成 B I OS 的更新 , 而不再需要準備額外的軟盤或其他複雜的更新
程序。請注意 :U 盤或硬盤必須使用 FAT32/64 文件系統。
9、 若您想要更快速、更自由地為您的蘋果設備 , 如 i P h on e / iPa d /iP o d
touch 充電 , 華擎為您提供了一個絕妙的解決方案 - 華擎 APP Charger。
只需安裝 APP Charger 驅動程序 , 用電腦為 iPhone 充電最多可比以往快
40%。華擎 APP Charger 允許您同時為多部蘋果設備快速充電 , 甚至可以
在電腦進入待機 ( S1)、掛起至內存 ( S3)、休眠 ( S4) 或關機 ( S5) 模式下
持續為設備充電。只需安裝了 APP Charger 驅動程序 , 您立刻就能擁有非
凡的充電體驗。
簡體中文
157
ASRock A55 Pro3 Motherboard
10、 華擎 XFast USB 可以提升 USB 存儲設備性能。性能可能因設備特性不同而
存在差异。
11、 華擎 XFast LAN 可提供更快的网絡訪問，包括以下諸多好處。网絡應用程
序优先級：您可以設置理想的應用程序优先級，并可以添加新程序。游戲
更少延遲：將在線游戰設置為較高的优先級，可降低游戰中的延遲。流
量定形：您可以在觀看 Youtube 高清視頻的同時進行文件下載。實時分析
您的數据：通過狀態窗口，您可以清楚地看到目前正在傳輸的是哪個數据
流。
12、 華擎開 / 關播放技術能讓用戶通過將便攜式音頻設備（如 M P3 播放机或移
動電話）連接到 PC 來享受美好的音頻体驗，即使 P C 處于關机狀態（或處
于 A C PI S5 模式）也沒關系！此主板還提供一條免費 3.5m m 音頻線（選
購），确保用戶建立最方便的計算環境。
13、 當檢測到 CPU 過熱問題時，系統會自動關機。在您重新啟動系統之前，請
檢查主板上的 C P U 風扇是否正常運轉並拔出電源線，然后再將它插回。為
了提高散熱性，在安裝 PC 系統時請在 CPU 和散熱器之間涂一層導熱膠。
14、 EuP, 全稱 Energy Using Product( 能耗產品 ), 是歐盟用來定義完整系統
耗電量的規定。根據 E uP 的規定 , 一個完整系統在關機模式下的交流電總
消耗必須在 1.00W 以下。為滿足 EuP 標準 , 您需要同時具備支持 EuP 的主
®
板和支持 EuP 的電源供應器。根據 I nte l
的建議 , 支持 Eu P 的電源供應
器必須滿足在 100m A 電流消耗時 ,5V s b 電源效率高于 50%。有關支持 E u P
的電源供應器選擇方面的更多細節 , 我們建議您諮詢電源供應器的製作
商。
簡體中文
158
ASRock A55 Pro3 Motherboard
1.3 跳線設置
插圖所示的就是設置跳線的方法。當跳線
帽 放 置 在 針 腳 上 時 , 這 個 跳 線 就 是“ 短
接”。如果針腳上沒有放置跳線帽 , 這個
跳線就是“開路”。插圖顯示了一個 3 針
腳的跳線 , 當跳線帽放置在針腳 1 和針腳 2
之間時就是“短接”。
接腳 設定
清除 CMOS
(CLRCMOS1, 3 針腳跳線 )
( 見第 2 頁第 30 項 )
默認設置
清除 CMOS
注意：
C L R C M O S1 允 許 您 清 除 C M O S 中 的 數 据。 如 要 清 除 并 將 系 統 參 數 恢 复 至 默 認
設置，請關閉計算机，然后從電源插座上拔掉電源線。等待 15 秒后，使用跳
線帽將 C L R C M O S1 上的 插針 2 和插針 3 短接 5 秒。但是，請勿在更新 BI O S 后
立即 清除 C M O S。 如果需要在更新 B I O S 后立即清除 C M O S，必 須在執行 C M O S
清除操作之前，先啟動然后關閉系統。請注意，只有取出 C M O S 電池，密碼、
日期、時間、用戶默認配置文件、1394 GUID 和 MAC 地址才會被清除。
簡體中文
159
ASRock A55 Pro3 Motherboard

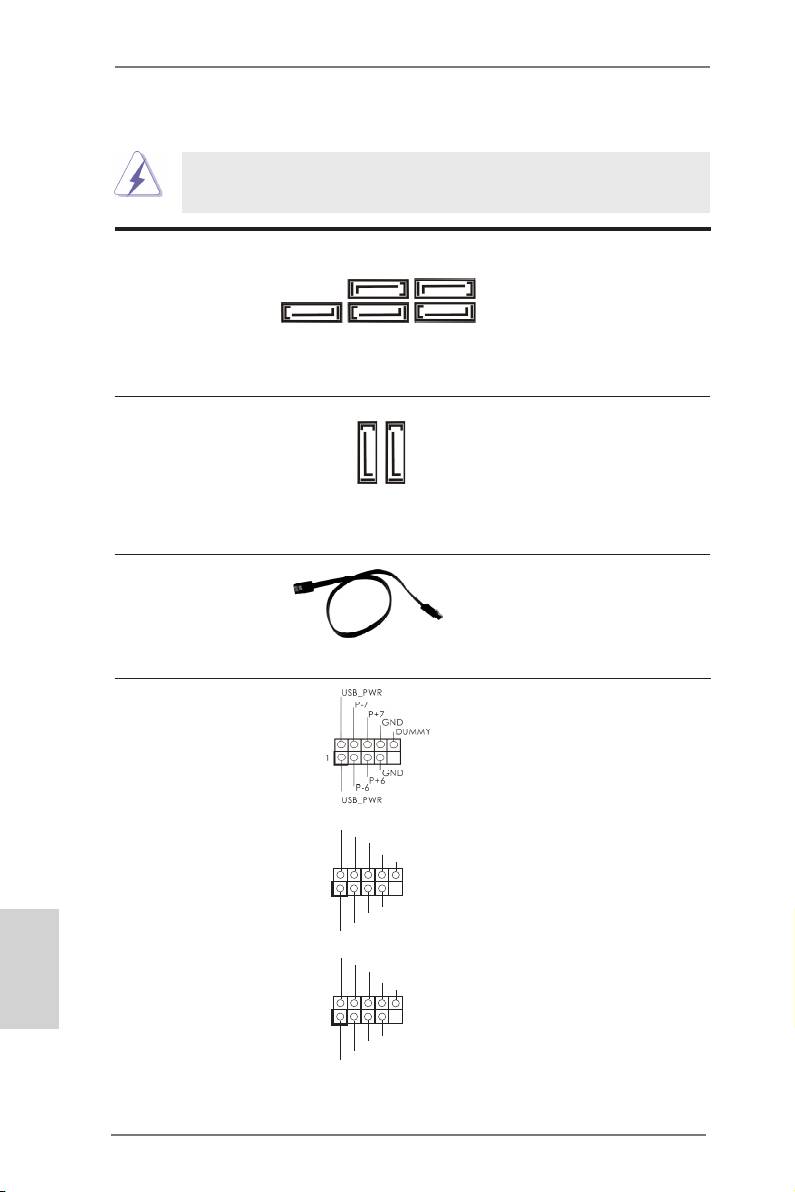

1.4 板載接頭和接口
板載接頭和接口不是跳線。切勿將跳線帽放置在這些接頭和接口上。將
跳線帽放置在接頭和接口上將會導致主板的永久性損壞！
Serial ATA2 接口 這裡有五組 Serial ATA2
(SATA2_1: 見第 2 頁第 21 項 )
(SATA2) 接口支持 Serial
SATA2_3 SATA2_5
(SATA2_2: 見第 2 頁第 20 項 )
(SATA) 數據線作為內部儲存
(SATA2_3: 見第 2 頁第 17 項 )
設置。目前 SATA2 界面理論
SATA2_1 SATA2_2 SATA2_4
(SATA2_4: 見第 2 頁第 19 項 )
上可提供高達 3.0Gb/s 的數
(SATA2_5: 見第 2 頁第 18 項 )
據傳輸速率。
Serial ATA3 接口 這裡有兩組 Serial ATA3
(SATA3_1: 見第 2 頁第 12 項 )
(SATA3) 接口支持 Serial
(SATA3_2: 見第 2 頁第 13 項 )
(SATA) 數據線作為內部儲存
SATA3_1
SATA3_2
設置。目前 SATA3 界面理論
上可提供高達 6.0Gb/s 的數
據傳輸速率。
Serial ATA (SATA) SATA 數據線的任意一端均可
數據線 連接 SATA/SATAII/SATA3 硬
( 選配 )
盤或者主板上的 SATAII/
SATA3 接口。
USB 2.0 擴展接頭 除了位於 I/O 面板的四個默
(9 針 USB6_7)
認 USB 2.0 接口之外，這款
( 見第 2 頁第 26 項 )
主板有三組 USB 2.0 接針。
這組 USB 2.0 接針可以支持
兩個 USB 2.0 接口。
(9 針 USB8_9)
U SB_PWR
( 見第 2 頁第 25 項 )
P-9
P +9
GND
DUMMY
1
GND
P +8
簡體中文
P-8
U SB_PWR
(9 針 USB10_11)
U SB_PWR
P-11
( 見第 2 頁第 23 項 )
P +11
GND
DUMMY
1
GND
P +10
P-10
U SB_PWR
160
ASRock A55 Pro3 Motherboard

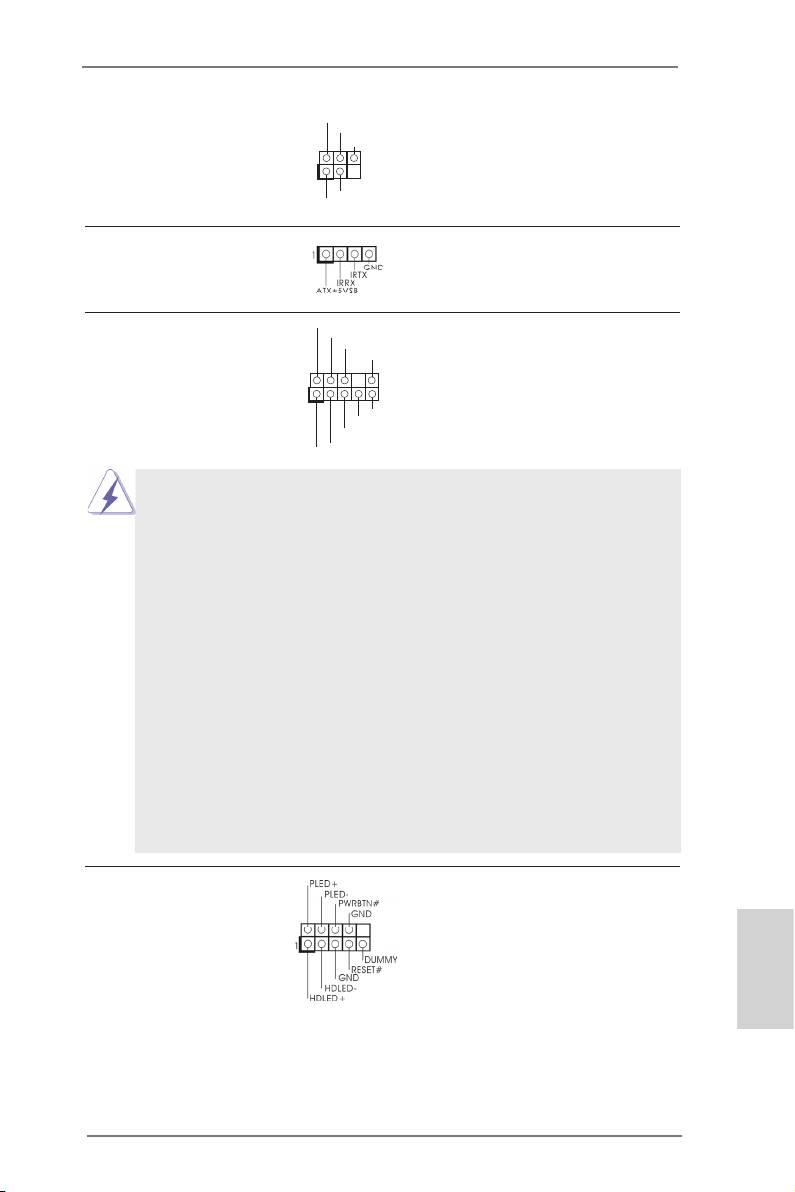

紅外線模塊接頭 這個接頭支持一個選配的無
(5 針 IR1)
線發送和接受紅外線的
( 見第 2 頁第 28 項 )
模塊。
消費類紅外線模塊接頭 此接口可以連接遙控器。
(4 針 CIR1)
( 見第 2 頁第 27 項 )
前置音頻面板接頭 可以方便連接音頻設備。
(9 針 HD_AUDIO1)
( 見第 2 頁第 32 項 )
1. 高保真音頻 (High Definition Audio, HDA) 支持智能音頻接口檢測功能
(Jack Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我
們提供的手冊和機箱手冊上的使用說明安裝您的系統。
2. 如果您使用 AC’97 音頻面板 , 請按照下面的步驟將它安裝到前面板音頻接針 :
A. 將 Mic_IN(MIC) 連接到 MIC2_L。
B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到
OUT2_L。
C. 將 Ground(GND) 連接到 Ground(GND)。
D. MIC_RET 和 OUT_RET 僅用于 HD 音頻面板。您不必將它們連接到
AC’97 音頻面板。
E. 開啟前置麥克風。
®
在 Windows
XP / XP 64 位元操作系統中 :
選擇”Mixer”。選擇”Recorder” 。接著點擊”FrontMic”。
®
TM
TM
在 Windows
7 / 7 64 位元 / Vista
/ Vista
64 位元操作系
統中 :
在 Realtek 控制面板中點擊”FrontMic”。調節”Recording
Volume”。
系統面板接頭 這個接頭提供數個系統前面
(9 針 PANEL1)
板功能。
( 見第 2 頁第 16 項 )
簡體中文
161
ASRock A55 Pro3 Motherboard
IRTX
+5VSB
DUMMY
1
GND
IRRX
GND
P RESENCE#
M IC_RET
OUT_RET
1
O UT2_L
J _SENSE
O UT2_R
M IC2_R
M IC2_L
根據下面的針腳說明連接機箱上的電源開關、重啟按鈕與系統狀態
指示燈到這個排針。根據之前請注意針腳的正負極。
PWRBTN( 電源開關 ):
連接機箱前面板的電源開關。您可以設置用電源鍵關閉系統的方式。
RESET( 重啟開關 ):
連接機箱前面板的重啟開關。當電腦死機且無法正常重新啟動時 , 可
按下重啟開關重新啟動電腦。
PLED( 系統電源指示燈 ):
連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。
當系統處于 S1 待機模式時 , 此指示燈保持閃爍。當系統處于 S3/S4 待
機模式或關機 (S5) 模式時 , 此指示燈熄滅。
HD LED( 硬盤活動指示燈 ):
連接機箱前面板的硬盤動作指示燈。當硬盤正在讀取或寫入數據時 ,
此指示燈亮起。
前面板設計因機箱不同而有差異。前面板模塊一般由電源開關、
重啟開關、電源指示燈、硬盤動作指示燈、喇叭等構成。將您的機
箱前面板連接到此排針時 , 請確認連接線與針腳上的說明相對應。
機箱喇叭接頭 請將機箱喇叭連接到這個接
(4 針 SPEAKER1)
頭。
( 見第 2 頁第 15 項 )
電源指示燈連接排針 請將機箱電源指示燈連接到
1
(3 針 PLED1)
這一排針，以指示系統電源
PLED-
PLED+
( 見第 2 頁第 14 項 )
狀態。當系統正在運行時，
PLED+
LED 指示燈亮。在 S1 模式
下，LED 指示燈會不停閃
爍。在 S3/S4 或 S5 模式 ( 關
機 ) 下，LED 指示燈會熄滅。
機箱 , 電源風扇接頭 請將風扇連接線接到這個
(4 針 CHA_FAN1)
接頭，並讓黑線與接地的針腳
GND
FAN_SPEED_CONTROL
+12V
( 見第 2 頁第 22 項 )
相接。
CHA_FAN_SPEED
簡體中文
(3 針 CHA_FAN2)
( 見第 2 頁第 39 項 )
(3 針 CHA_FAN3)
( 見第 2 頁第 10 項 )
(3 針 PWR_FAN1)
( 見第 2 頁第 1 項 )
162
ASRock A55 Pro3 Motherboard

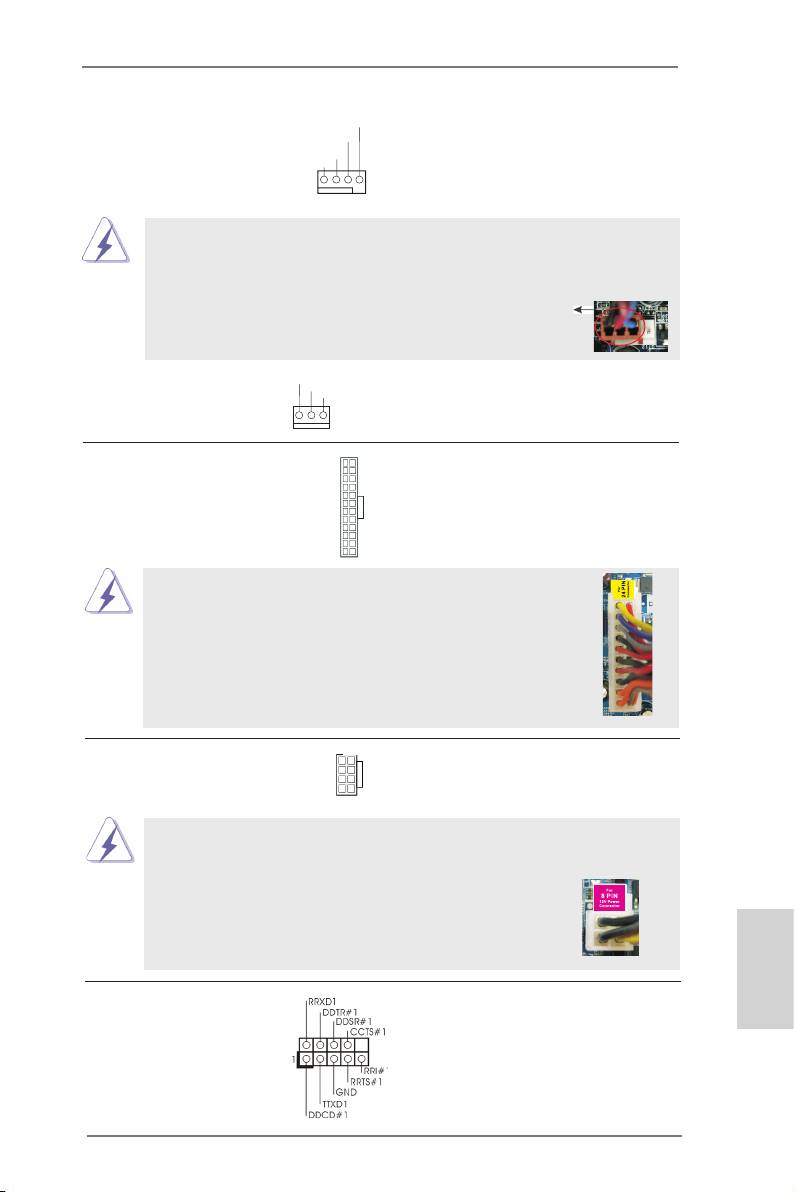

CPU 風扇接頭 請將 CPU 風扇連接線接到這個
FAN_S PEED_CONTROL
CPU_FAN_SPEED
(4 針 CPU_FAN1)
接頭，並讓黑線與接地的針腳
+ 12V
GND
( 見第 2 頁第 5 項 )
相接。
1 2 3 4
雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的
3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇
連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。
Pin 1-3 連接
3-Pin 風扇的安裝
(3 針 CPU_FAN2)
GND
+ 12V
( 見第 2 頁第 6 項 )
CPU_FAN_SPEED
ATX 電源接頭 請將 ATX 電源供應器連接到這
12
24
(24 針 ATXPWR1)
個接頭。
( 見第 2 頁第 9 項 )
1
13
雖然此主板提供 24-pin ATX 電源接口 , 但是您仍然可以使用
12
24
傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順著
Pin 1 和 Pin 13 插上電源接頭。
20-Pin ATX 電源安裝說明
1
13
ATX 12V 接頭 請將一個 ATX 12V 電源供應
4 8
(8 針 ATX12V1)
器接到這個接頭。
1 5
( 見第 2 頁第 2 項 )
雖然此主板提供 8-pin ATX 12V 電源接口 , 但是您仍然可以使用傳統的 4-pin
ATX 12V 電源。為了使用 4-pin ATX 12V 電源 , 請順著 Pin 1 和 Pin 5 插上電
源接頭。
4 8
4-Pin ATX 12V 電源安裝說明
1 5
串行接口連接器 這個 COM1 端口支持一個串行
簡體中文
(9 針 COM1)
接口的外設。
( 見第 2 頁第 29 項 )
163
ASRock A55 Pro3 Motherboard

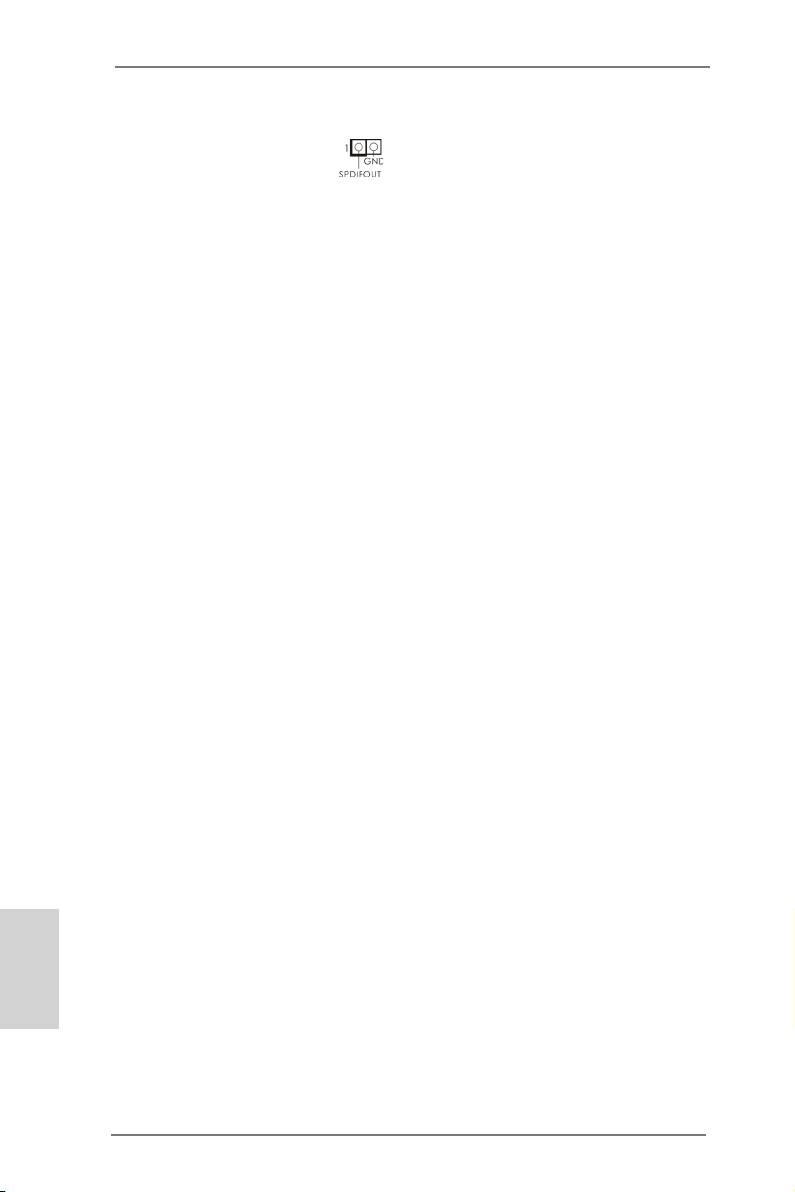

HDMI_SPDIF 接頭 HDMI_SPDIF 接頭，提供 SPDIF
(2 針 HDMI_SPDIF1)
音頻輸出至 HDMI 顯卡，支持
( 見第 2 頁第 31 項 )
將電腦連接至帶 HDMI 的數字
電視 / 投影儀 / 液晶顯示器等
設備。請將 HDMI 顯卡的
HDMI_SPDIF 接口連接到這個
接頭。
簡體中文
164
ASRock A55 Pro3 Motherboard
Оглавление
- Motherboard Layout
- I/O Panel
- 1. Introduction
- 2. Installation
- 3. BIOS Information
- 1. Einführung
- 2. BIOS-Information
- 1. Introduction
- 2. Informations sur le BIOS
- 1. Introduzione
- 2. Informazioni sul BIOS
- 1. Introducción
- 2. BIOS Información
- 1. Введение
- 2. Информация о BIOS
- 1. Giriş
- 2. BIOS Bilgileri
- 1. 제품소개
- 2. 시스템 바이오스 정보
- 1. 主板簡介
- 2. BIOS 信息
- 1. 主機板簡介
- 2. BIOS 訊息
- 1. Penjelasan
