对焦
按下表设定照相机对焦模式：
Jp
镜头对焦模式切换器
照相机
照相机
对焦模式
A/M M/A M
En
尼康数码单镜反光（尼康FX/DX格式）
手动优先的
手动优先的
手动对焦
照相机、F6、F5、F4系列、F100、
AF
自动对焦
自动对焦
(可使用电子
De
F90X、F90系列、F80系列、F75系列、
（AF优先）
（MF优先）
测距仪。)
F70系列、F65系列、
手动对焦
MF
Fr
Pronea 600i、Pronea S
（可使用电子测距仪。）
F60系列、F55系列、
AF
手动对焦
F50系列、F-801s、F-801、
Es
MF
（可使用电子测距仪，除了F-601
M外。）
F-601M、F-401x、F-401s、F-401
Se
AF：自动对焦 MF：手动对焦
A/M（手动优先的自动对焦。自动对焦优先）模式和
Ru
M/A（手动优先的自动对焦。手动对焦优先）模式
M/A： 可在自动对焦情况下使用对焦环进行手动调焦。
Nl
A/M： 可在自动对焦情况下使用对焦环进行手动调焦，但是对焦
环的侦测感应度会比M/A模式时低。使用此模式可避免因
It
为意外移动了对焦环而取消自动对焦设定。
Ck
a
把对焦模式切换器设定到A/M或M/A。
b
在半按下快门释放按钮、按下照相机上的AF-ON按钮或按下镜头上的某个对焦
Ch
操作按钮（对焦操作设为AF-ON时）时，可以手动转动对焦环，此时自动对焦功
能失效。
Ck
c
再次半按下快门释放按钮、按下照相机上的AF-ON按钮或按下镜头上的某个对
焦操作按钮，可以取消手动对焦并使镜头返回自动对焦模式。
限制自动对焦范围
此功能仅在自动对焦时可用。
FULL： 如果拍摄对象有时会在6米之内时，请将此开关设定在
FULL。
∞
–6m： 如果拍摄对象总在6米之外时，请将此开关设定在
∞
–6m
以减少对焦时间。
161
对焦操作选择开关和对焦操作按钮（请参阅第160页查看适用照相机。）
使用对焦操作选择开关选择对焦操作按钮的一种功能。
Jp
对焦操作选择开关的位置 对焦操作按钮的功能
En
AF-L
对焦锁定
MEMORY RECALL
调用记忆
De
AF-ON
镜头上的AF启用(AF-ON)
• 按下四个对焦操作按钮之一启用各种功能。
Fr
• 对焦操作按钮的位置可以改变，以适合每个用户的喜好。详情
请联系最近的尼康授权的维修服务中心或代表处。
Es
对焦锁定（AF-L）
Se
本功能仅适用于自动对焦功能。
Ru
a
将对焦模式切换器设定为A/M或M/A。
b
将对焦操作选择开关设定为AF-L。
Nl
c
在自动对焦模式下，可以按下任何一个对焦操作按钮锁定对焦。
• 当按住某个对焦操作按钮时，对焦持续被锁定。
It
• AF-L功能可以通过照相机或镜头实现。
调用记忆（MEMORY RECALL）
Ck
♪: 调用记忆工作时，镜头会发出蜂鸣音。
○
♪
: 调用记忆工作时，不发出蜂鸣音。
Ch
以下是声音监控开关设定为
时的操作。
Ck
a
对焦于拍摄对象，按下记忆设定按钮保存对焦距离。
• 当对焦距离被正确保存时，镜头会发出蜂鸣音。
• 当对焦距离未正确保存时，距离刻度环会反复旋转十次左右，
同时镜头会发出一声短蜂鸣音、三声长蜂鸣音。这种情况下，请
重复步骤以保存对焦距离。
• 无论对焦模式或对焦操作选择开关的设定如何，均可以进行记忆设定。
• 即使照相机电源已关闭或镜头已从照相机上拆下，也能保存对焦距离。
• 如果在焦距设定不是初始设定时执行调用记忆，则对焦距离可能会略有偏差。
在较长的焦距设定下执行调用记忆时，需要特别注意。当声音监控开关设定为
时，镜头会发出蜂鸣音以示警告。建议尽量在与当初设定记忆时的相同焦距下执
行调用记忆。
162
b
将对焦操作选择开关设定为MEMORY RECALL。
c
按下任何一个对焦操作按钮。镜头发出两声蜂鸣音后，完全按下快门释放按钮
进行拍摄。
Jp
• 按下对焦操作按钮时，即使仅半按下了快门释放按钮，也可以调用已保存的对焦
距离。
En
• 若要以已保存的对焦距离进行拍摄，请按住对焦操作按钮，并完全按下快门释放
按钮。
De
• 松开对焦操作按钮后，镜头会从调用记忆功能返回至自动对焦或手动对焦。
Fr
镜头上的AF启用（AF-ON）
a
将对焦模式切换器设定为A/M或M/A。
Es
b
将对焦操作选择开关设定为AF-ON。
c
按下任何一个对焦操作按钮以对焦在拍摄对象上。
Se
• 按住任何一个对焦操作按钮，就可启用自动对焦。
• AF-ON功能可以通过照相机或镜头实现。
Ru
减震模式（VR
Ⅱ
）
Nl
减震的基本概念
使用三脚架时的照相机震动
It
高
从行驶车辆上
Ck
拍摄时的强烈
照相机震动
照相机
震动
Ch
震动次数
Ck
摇镜拍摄
低
弱
震动强度
强
将减震模式开关设定为
将减震模式开关设定为
NORMAL（普通）。
ACTIVE（动态）。
拍摄时
将减震模式开关设定在NORMAL或 ACTIVE。
摇镜拍摄时
将减震模式开关设定在NORMAL。
从行驶的车辆上拍摄时
将减震模式开关设定在ACTIVE。
使用三脚架拍摄时
将减震模式开关设定在NORMAL或 ACTIVE。
163
设定减震ON/OFF开关
ON: 在半按快门释放按钮时，以及在释放快门的瞬间，会减少照
Jp
相机震动的影响。因为在取景器中减震，自动/手动对焦和
对拍摄对象的精确构图将更加容易。
En
OFF: 不减少照相机震动的影响。
De
设定减震模式开关
将减震ON/OFF开关设定为ON，然后用减震模式开关选择一种减震模式。
Fr
NORMAL: 减震装置主要减少照相机震动的影响。水平和垂直摇
镜拍摄时也会减少照相机震动的影响。
Es
ACTIVE: 减震装置减少从移动的车辆中拍摄照片等情况下出现
的照相机震动的影响，无论是一般还是更加强烈的照
Se
相机震动。在此模式中，不会自动区分照相机震动和
摇镜拍摄。
Ru
使用减震的注意事项
• 如本镜头与不兼容减震功能的照相机（P. 160）一起使用，请将减震ON/OFF开
Nl
关置于OFF。特别是与Pronea 600i照相机一起使用时，如该开关置于ON，电
It
池电量会很快耗尽。
• 半按快门释放按钮以后，请等到取景器中的图像稳定以后再完全按下快门释
Ck
放按钮。
• 由于减震装置的特性，在快门释放后取景器中的图像可能会变得模糊。这不
Ch
是故障。
• 摇镜拍摄时，务必将减震模式开关设定为NORMAL。如果您在摇镜拍摄时大
Ck
范围地移动照相机，将不会对转动方向的照相机震动进行补偿。例如，水平
转动时仅减少垂直照相机震动的影响。
• 请勿在减震正在运行时关闭照相机或从照相机上取下镜头。否则在晃动镜头
时可能会造成镜头发出声音，会让人觉得好像内部组件松脱或损坏。这不是
故障。请重新打开照相机消除这种情况。
• 对于配有内置闪光灯的照相机，当内置闪光灯正在充电时减震功能不起作用。
• 使用三脚架时，将减震ON/OFF开关设定为ON，以减少照相机震动的影响。
在不固定的三脚架云台或单脚架上使用照相机时，我们建议将此开关设定为
ON。但当照相机震动很轻微时，由于整个系统的移动，减震功能可能反而会
增加照相机震动的影响。在这种情况下，请将减震ON/OFF开关设定为OFF。
• 按下照相机上的AF-ON按钮或镜头上的任何一个对焦操作按钮时，减震功能无
效。
164
光圈设定
用照相机调整光圈设定。
Jp
对焦、变焦和景深
进行对焦前，先旋转变焦环，调节焦距，直至取景器中获得令人满意的构图。
En
如果照相机具有景深预览（缩小光圈）按钮或控制杆，则可通过照相机取景器预
览景深。
De
• 本镜头配备内部对焦（IF）系统。近距离对焦时，焦距会稍微缩短。
• 距离刻度不表示拍摄对象和照相机之间的精确距离。数值是近似值，只能作为
Fr
一般参考。拍摄远景时，景深可能会影响操作，因此照相机的对焦位置可能比无
穷远稍近一些。
Es
• 有关更多的内容，请参阅第200页。
Se
使用内置旋转三脚架固定座
使用三脚架时，请将其安装在镜头的三脚架固定座上，而不是照相机身上。
Ru
• 当镜头固定在三脚架固定座上且用手握住照相机操作手柄旋转照相机时，您
的手可能会碰到三脚架，情况随所用的三脚架而异。
Nl
• 取下三脚架固定座锁定螺丝可取下三脚架固定座。有关此步骤详情，请联系最
近的尼康授权的维修服务中心或代理处。
It
改变照相机的位置
Ck
拧松三脚架固定座环固定螺丝(1)。根据照相机位置（垂
直或水平），将镜头转至适当的镜头旋转位置标志(2)，然
Ch
后拧紧螺丝(3)。
Ck
使用镜头遮光罩
镜头遮光罩可使杂散光降低到最小程度并可保护镜头。
安装镜头遮光罩
• 拧紧镜头遮光罩螺丝(2)。
• 如果镜头遮光罩安装不当，则可能产生渐晕。
• 存放镜头遮光罩时，要反方向装在镜头上。
165
镜头保护镜
本镜头随附镜头保护镜。建议始终将此保护镜安装在镜
Jp
头上。
• 如果要拍摄的照片中有明亮光源，拆除此保护镜可能
En
会减少鬼影现象。若要拆除此保护镜，请旋转保护镜
周围的橡胶圈将其旋下（1，2）。
De
• 将保护镜存放在专用镜头保护镜盒中。
Fr
内置闪光灯和渐晕
为避免渐晕，请勿使用镜头遮光罩。
Es
照相机 支持的焦距 / 拍摄距离
•
200mm/3m 或更远
D90、D80、D50
Se
•
250mm 或更远 / 无限制
•
200mm/4m 或更远
D70 系列
•
250mm/2.5m 或更远
Ru
•
300mm 或更远 / 无限制
•
200mm/5m 或更远
Nl
D5100、D5000、D3100、D3000、
•
250mm/3m 或更远
D60、D40 系列
•
300mm/2.5m 或更远
•
350mm 或更远 / 无限制
It
•
200mm/3m 或更远
F80 系列
•
250mm 或 300mm/2.5m 或更远
Ck
•
350mm 或更远 / 无限制
•
250mm/5m 或更远
•
300mm/4m 或更远
Ch
F75 系列、F70 系列
•
350mm/3m 或更远
•
400mm/ 无限制
Ck
F65 系列、F60 系列、F55 系列、
F50 系列、F-401、F-401x、F-401s、
在任何拍摄距离都会产生渐晕。
Pronea 600i、Pronea S
插入式滤镜架
必须配合滤镜（52mm旋入式）使用，在出厂时，已提供一个52mm旋入式NC滤镜，
并安装在滤镜架上。
a
按下插入式滤镜架旋钮，然后逆时针旋转旋钮直至旋
钮上的白线与镜头的轴线成直角为止。
b
将插入式滤镜架拉出镜头。
c
从滤镜架上拆下随附的滤镜。
d
把滤镜旋入滤镜架印有“Nikon”和“ J A P A N ”字样的滤
镜架一边。
• 安装插入式滤镜架时，“Nikon”和“ J A P A N ”字样即可在
镜头侧也可在照相机侧，对拍摄的照片都没有影响。
166
C-PL1L插入式圆形偏振滤镜（另购）
• 可阻隔由非金属对象表面（如玻璃或水）产生的反光。
• 安装了C-PL1L插入式圆形偏振滤镜时的焦距不同于安装了52mm旋入式滤镜时
Jp
的焦距。其距离刻度会偏离正确位置，最近的对焦距离会略长。
• 当使用对焦预设时，记忆设定的位置或许会轻微改变。
En
• 请在使用记忆设定功能前先安装好C-PL1L滤镜。
De
建议使用的对焦屏
各种对焦屏可用于尼康单镜反光照相机，适合各种拍摄场景。下面所列为建议配合
Fr
本镜头使用的对焦屏：
对焦屏
G1
EC-B
Es
ABCE
F
G2
G4 J K L M P U
照相机
EC-E
G3
◎
◎
F6
◎―◎――――◎―
―◎
Se
(−0.5)
(−0.5)
F5+DP-30
◎◎○◎◎― ○◎―◎ ―◎
Ru
F5+DA-30
◎◎○◎◎― ○◎―◎ ―◎
: 对焦效果良好
◎
Nl
: 对焦效果一般
○
取景器内有轻微渐晕或莫尔条纹图形，但胶卷上不会有。
—
: 不可用
It
( )
: 显示所需曝光补偿值（仅限中央重点测光时）。使用F6照相机时，请通过选择
自定义设定“b6：对焦屏补偿”中的“其他对焦屏”，并以0.5 EV步长将曝光补
Ck
偿级数设定在-2.0到+2.0之间来进行补偿。当使用了B型和E型之外的对焦屏
时，即使所需的补偿值为“0”（没有补偿需要），也必需选择“其他对焦屏”。
Ch
使用F5照相机时，请用机身上的“自定义设定#18”进行补偿。详情请参阅照相
机机身使用说明书。
Ck
空白栏意为不宜使用。因为M型对焦屏可同时使用1:1或以上放大倍率进行宏观拍
摄和显微拍摄，因此，不在此限。
注意事项
• 使用F5照相机时，在矩阵测光时仅可使用EC-B型、EC-E型、B型、E型、J型、A型、
L型对焦屏。
167
镜头的维护保养
•
当安装了镜头时，注意不要只握住照相机机身，这样可能会导致损坏照相机（镜头
Jp
卡口）。携带时务必要同时握住镜头和照相机。
•
当镜头安装在照相机上时，切勿通过镜头遮光罩拎起或握持照相机和镜头。
En
•
注意不要让CPU接点变脏或受损。
•
如果镜头卡口橡胶垫圈损坏时，请务必让就近的尼康授权的维修服务中心修理。
• 使用吹气球刷清扫镜头表面。如想清除镜头上的污垢时，请用柔软干净的棉布
De
或镜头清洁纸沾酒精或镜头清洁液擦拭。在擦拭镜头时，请绕着圆圈自中心向
周围擦拭，注意不要在镜片上留下痕迹或碰撞外部的部件。
Fr
•
切勿使用稀释剂或苯等有机溶剂清洁镜头。
• 当把镜头保存在镜头袋中时，请盖好镜头前盖和镜头后盖。
Es
•
当镜头长时间不用时，请将其保存在凉爽干燥的地方以防生霉和生锈。请勿放在
阳光直射或樟脑球/卫生丸等化学品附近。
Se
•
注意不要溅水于镜头上或使其落到水中，因为这会使镜头生锈而发生故障。
•
镜头的一部分部件采用了强化塑料。不要把镜头放置在高温的地方，以免损坏。
Ru
•
运输产品时，请在包装箱内装入足够多的缓冲材料，以减少（避免）由于冲击导致
产品损坏。
Nl
标准配件
• 插入式镜头前盖 • 镜头后盖
It
• HK-30镜头遮光罩 • 半软套CL-L2（随附专用内部减震材料）
• 专用插入式滤镜架 • 52mm旋入式NC滤镜
Ck
• 专用镜头保护镜（装在镜头上） • 专用镜头保护镜盒
• 背带LN-1
Ch
注意事项
•
必须始终将安装有52mm旋入式滤镜的插入式滤镜架插入到镜头中。
Ck
选购附件
• 52mm旋入式滤镜（圆形偏振滤镜
Ⅱ
除外）
• C-PL1L插入式圆形偏振滤镜
• AF-S望远倍率镜TC-14EⅡ/TC-17EⅡ*/TC-20EⅢ*
（*无法进行自动对焦操作。）
168
规格
镜头类型： G型AF-S尼克尔变焦镜头，带内置CPU和尼康镜头卡口
Jp
焦 距： 200-400mm
最大光圈： f/4
En
镜头构造： 17组24片（4片E D 镜片和数片涂覆有纳米结晶涂层的镜片），以
及1片可拆卸镜头保护镜片。
De
画 角： 使用35mm（135）格式的尼康胶卷单镜反光照相机和尼康FX格
式数码单镜反光照相机时为12°20＇- 6°10＇；
Fr
使用尼康DX格式数码单镜反光照相机时为8°- 4°；
使用IX240系统照相机时为9°50＇- 5°
Es
焦距刻度： 200、250、300、350、400mm
距离信息： 输出到照相机
Se
变焦控制： 通过独立变焦环手动控制
对 焦： 尼康内部对焦（IF）系统，采用宁静波动马达自动对焦，手动则
Ru
采用独立对焦环
减 震： 采用音圈马达（VCM）的镜头位移式
Nl
拍摄距离刻度： 以米为单位从2m 至无穷远（∞）标以刻度
最近对焦距离： 自动对焦时为2m（在所有变焦设定下）
It
手动对焦时为1.95m（在所有变焦设定下）
光圈叶片数： 9片（圆形）
Ck
光 圈： 全自动
光圈范围： f/4至f/32
Ch
曝光测量： 配合带CPU接点系统的照相机，采用全光圈方式
Ck
对焦限制开关： 配备。适用二种范围：FULL（∞-2m）或 ∞-6m
三脚架固定座： 可360°旋转，在90°处有镜头旋转位置标志，仅三脚架固定座
可拆除
尺 寸： 直径约为124mm，镜头长约365.5mm，自照相机镜头卡口边缘
算起（已安装镜头保护镜时）
直径约为124mm，镜头长约358.5mm，自照相机镜头卡口边缘
算起（未安装镜头保护镜时）
重 量： 约3360g（已安装镜头保护镜时）
约3240g（未安装镜头保护镜时）
设计和规格若有变更，制造商恕无义务另行通知。
169
Jp
En
Pb
Hg
Cd
CrVI
PBB
PBDE
De
1
照相机外壳和镜筒（金属制）
照相机外壳和镜筒（塑料制）
Fr
2
机械元件
3
光学镜头、棱镜、滤镜玻璃
4
Es
电子表面装配元件（包括电子元件）
5
机械元件，包括螺钉、包括螺母和垫圈等
Se
表示该有毒有害物质或元素在该部件所有均质材料中的含量均在ＳＪ／Ｔ１１３６３－２００６标准规定
Ru
的限量要求以下。
表示该有毒有害物质或元素至少在该部件的某一均质材料中的含量超出ＳＪ／Ｔ１１３６３－２００６标
Nl
准规定的限量要求。但是，以现有的技术条件要使照相机相关产品完全不含有上述有毒有
害物质极为困难，并且上述产品都包含在《关于电气电子设备中特定有害物质使用限制指
令２００２／９５／ＥＣ》的豁免范围之内。
It
此标志的数字是基于中华人民共和国电子信息产品污染控制管理办法及相关标准，表示该产品
Ck
的环保使用期限的年数。请遵守产品的安全及使用注意事项，并在产品使用后根据各地的法律、
规定以适当的方法回收再利用或废弃处理本产品。
Ch
Ck
进口商: 尼康映像仪器销售（中国）有限公司
（上海市西藏中路268 号来福士广场50 楼01-04 室，200001）
尼康客户支持中心服务热线: 4008-201-665（周一至周日9:00–18:00）
http://www.nikon.com.cn/
在日本印刷
出版日期: 2011年5月1日
170
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Ck
171
安全操作注意事項
警告
Jp
勿自行拆開
En
觸摸相機或鏡頭的內部零件可能會導致受傷。僅能由合格維修技師修理。如果
由於掉落或其它事故導致相機或鏡頭裂開，在切斷產品電源和（或）取出電池
De
後，請將產品送至尼康授權的維修中心進行檢查。
Fr
發生故障時立刻關閉電源
Es
如果您發現相機或鏡頭冒煙或發出異味，請立刻取出電池，注意避免燙傷。若
繼續使用可能導致受傷。
Se
取出電池或切斷電源後，請將產品送到尼康授權的維修中心進行檢查。
Ru
勿在易燃氣體環境中使用相機或鏡頭
Nl
如果在易燃氣體環境中使用電子設備，可能會導致爆炸或火災。
It
勿通過鏡頭或觀景器觀看太陽
通過鏡頭或觀景器觀看太陽或其它強光，可能會導致永久性的視覺損傷。
Ck
Ch
請勿存放本產品在兒童伸手可及之處
請特別注意避免嬰幼兒將電池或其它小部件放入口中。
Kr
Ch
172
Jp
使用相機和鏡頭時應注意以下事項
• 保持相機和鏡頭乾燥。否則可能導致火災或引起觸電。
En
• 請勿以濕手操作或觸摸相機或鏡頭。否則可能會導致觸電。
• 背光拍攝時，請勿使鏡頭朝向太陽，或者使陽光直接通過鏡頭，因為這可能
De
導致相機過熱，引起火災。
• 當鏡頭長時間不用時，請蓋上鏡頭的前蓋和後蓋，並且存放鏡頭時應避免陽
Fr
光直射。否則可能會導致火災，因為鏡頭可能會使陽光聚焦於易燃物。
Es
Se
Ru
Nl
It
Ck
Ch
Kr
Ch
173
感謝您購買AF-S 尼克爾 200-400mm f/4G ED VR
Ⅱ
鏡頭。使用本鏡頭之
前，請 先 閱 讀 這 些 說 明 並 參 閱 相 機 的
使用說明書
。
Jp
術語
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch

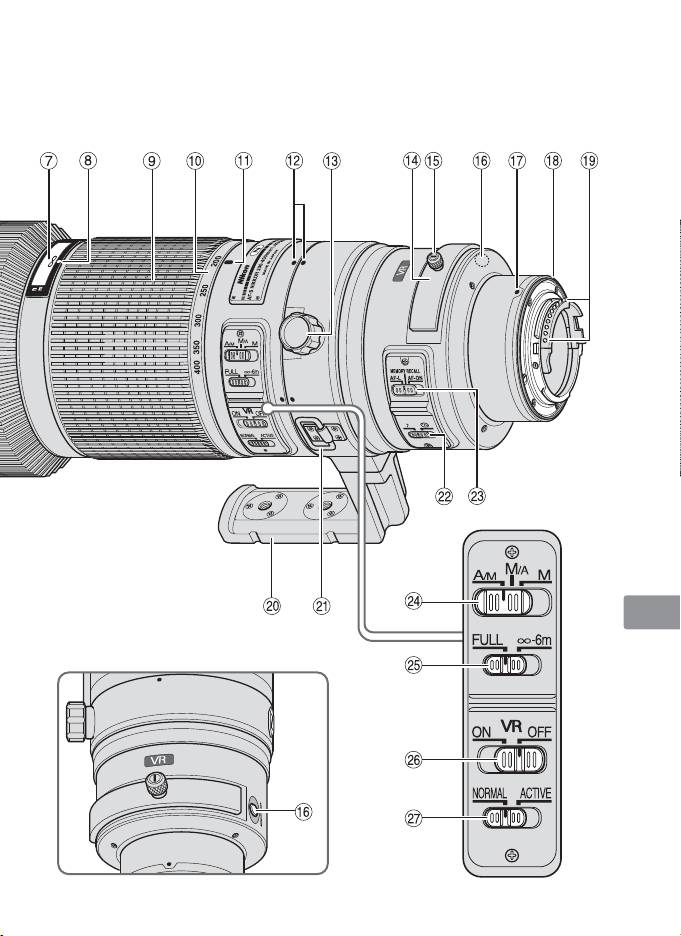

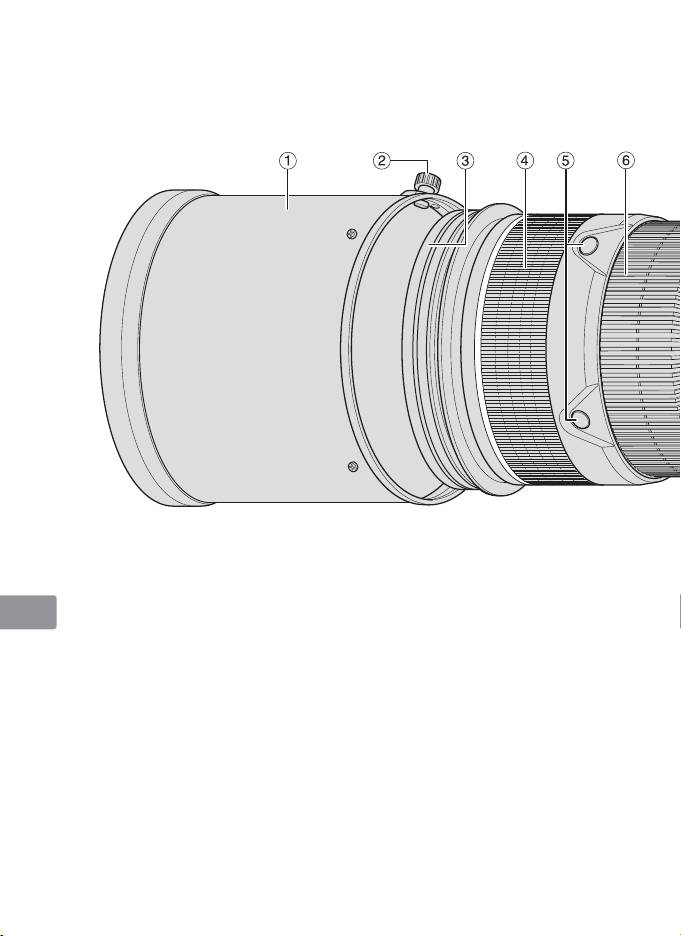

1 遮光罩(P. 181)
% 插入式濾鏡架鍵(P. 182)
Kr
2 遮光罩螺絲(P. 181)
^ 記憶按鍵(P. 178)
3 鏡頭保護鏡片（裝於鏡頭上）(P. 182)
& 接環標記
Ch
4 橡膠握把
* 鏡頭接環橡膠墊圈(P. 184)
5 對焦操作按鍵（對焦 鎖 定 /記憶回復 /
( CPU接點(P. 184)
AF啟用）(P. 178)
) 內置旋轉三腳架軛具(P. 181)
6 對焦環(P. 177)
q 背帶孔
7 距離尺(P. 181)
w 聲音監控切換器(P. 178)
8 距離標記線
e 對焦操作選擇切換器（AF-L/
9 變焦環(P. 181)
MEMORY RECALL/AF-ON）(P. 178)
0 焦距尺
r 對焦模式切換器(P. 177)
! 焦距尺標記線
t 對焦限制切換器(P. 177)
@ 鏡頭旋轉位置標記(P. 181)
y 減震 ON/OFF 切換器(P. 180)
# 三腳架軛具環鎖定螺絲(P. 181)
u 減震模式切換器(P. 180)
$ 插入式濾鏡架(P. 182)
( ) : 參考頁
174
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr
Ch
175
主要特色
• 在部分鏡片上的納米結晶塗層（Nano Crystal Coat），由晴天的戶外，到射燈
Jp
照明的戶內場景，均可確保在不同的拍攝情況下可以獲得清晰的影像。
• 鏡頭具備AF-L功能，可於自動對焦時鎖定對焦，AF-ON可啟動自動對焦，而
En
MEMORY RECALL可儲存並回復對焦距離。
• 啟用減震（VR
Ⅱ
）可 以 使 用 較 慢 的 快 門 速 度（ 約 四 檔 * ），因 此 會 擴 大可 用 快 門
De
速度及變焦位置的範圍，尤其是手持相機時。（* 根 據 在 尼康 測 量 條 件下 獲 得 的
結果。減震的效果可能會因拍攝條件和使用方式而異。）
Fr
• 可使用AF-I/AF-S增距鏡TC-14E/TC-14E
Ⅱ
/TC-17E
Ⅱ
**/TC-20E**/TC-20E
Ⅱ
**/
TC-20E
Ⅲ
**。（**無法使用自動對焦。）
Es
注意事項
• 本鏡頭裝在尼康DX格式數碼單鏡反光相機，如D300系列和D7000上時，鏡頭
Se
畫角變成8°-4°，與其35毫米相當的焦距約為300-600mm。
Ru
適用的相機及可用的功能
有些功能可能受到限制。詳情請參閱您的相機
使用說明書
。
Nl
功能
曝光（拍 攝）模 式
相機
對焦
記憶
鏡頭上的
*1
VR AF
P
SAM
It
鎖定
回復
AF啟用
尼康數碼單鏡反光（尼康FX/
Ck
DX格式）相機、F6、F5、F100、
F 8 0 系 列、F 7 5 系 列、F 6 5 系 列
2
Ch
Pronea 600i、Pronea S*
—
3
3
4
*
F4系列、F90X、F90系列、F70系列
—
*
*
5
——
*
Kr
F60系列、F55系列、F50系列、
—— — — —
F-401x、F-401s、F-401
Ch
F - 8 0 1s、F - 8 01、F - 6 01M
—— — — —
——
F 3 A F、F - 6 01、F - 501、
—— — — — ————
Nikon MF 相機 ( F-601
M除外)
: 可能 —: 不可能 VR: 減震 AF: 自動對焦
*1 : P包括AUTO及多元化自動拍攝系統（場景模式）。
*2 : 無手動模式（M）可用。
*3 :
對焦操作選擇開關設為AF-ON後，半 按 快 門 釋 放 按 鍵 時，一 按 下 對 焦 操 作 開 關 即 可
開始自動對焦。
*4 : 半按住快門釋放按鍵的同時，按下記憶體設定按鍵或對焦操作按鍵。
*5 : 可能，有限制
176
對焦
請根據下表來設定相機的對焦模式：
Jp
相機對
鏡頭對焦模式
相機
焦模式
A/M M/A M
尼康數碼單鏡反光（尼康FX/DX格
En
備手動凌駕
備手動凌駕
手動對焦
式）相 機、F 6、F 5、F4 系 列、F 10 0、
AF
的自動對焦
的自動對焦
(可使用電子
F 9 0X、F9 0 系 列、F 80系 列、
（AF 優先）
（M F 優先）
測距儀。)
De
F 7 5 系 列、F 7 0 系 列、F 6 5 系 列、
手動對焦
MF
Pronea 600i、Pronea S
（可使用電子測距 儀。）
Fr
F 6 0 系 列、F 5 5 系 列、
AF
手動對焦
F50系列、F-801s、F-801、
Es
MF
（可使用電子測距 儀，但F- 6 01
M除外。）
F-601M、F-401x、F-401s、F-401
AF：自動對焦 MF：手動對焦
Se
A/M (自動對焦和手動補償。AF 優先) 模式以及
Ru
M/A (自動對焦和手動補償。MF 優先) 模式
M/A：可使用對焦環作手動調焦，以凌駕自動對焦。
Nl
A/M： 可使用對焦環作手動調焦，以凌駕自動對焦，但是對焦環
的偵測感應度會比M/A模式時為低。使用此模式可避免因
It
為意外移動了對焦環而取消了自動對焦設定。
Ck
a
把對焦模式切換器設定到A/M或M/A。
b
半按住快門釋放按鍵的同時，按下相機上的AF-ON按鍵或鏡頭上的對焦操作
Ch
按鍵（對焦操作設為 AF-ON），通過旋轉對焦環可手動使自動對焦無效。
c
半按住快門釋放按鍵的同時，再按下相機上的AF-ON按鍵或鏡頭上的對焦操
Kr
作按鍵，即可取消手動補償並使鏡頭回復自動對焦模式。
Ch
限制自動對焦範圍
此功能僅可搭配自動對焦使用。
FULL： 若主體距離有時會少於6 m，請將切換器設為FULL。
∞
–6m： 若主體永遠距離6 m以上，請將切換器設為
∞
–6m，以
減少對焦時間。
177
對焦操作選擇切換器和對焦操作 按鍵（關於相 容相機，請參閱
第176頁）。
Jp
使用對焦操作選擇切換器來選擇對焦操作按鍵的功能。
對焦操作選擇切換器的位置 對焦操作按鍵功能
En
AF-L
對焦鎖定
De
MEMORY RECALL
記憶回復
AF-ON
鏡頭上的AF啟用(AF-ON)
Fr
• 按下四個對焦操作按鍵之一，即可啟動各項功能。
• 可變更對焦操作按鍵位置，以配合個別使用者的偏好。如欲瞭
Es
解更詳盡的資訊，請洽詢鄰近的尼康維修中心或代表處。
Se
對焦鎖定 (AF-L)
Ru
本功能僅相容於自動對焦。
a
將對焦模式切換器設為A/M或M/A。
Nl
b
將對焦操作選擇切換器設為AF-L。
c
在自動對焦模式時，按下其中一個對焦操作按鍵即可鎖定對焦。
It
• 按住對焦操作按鍵的同時，將持續鎖定對焦。
• 在相機或鏡頭中都可以使用AF-L功能。
Ck
記憶回復 (MEMORY RECALL)
Ch
♪: 使用記憶回復時，鏡頭發出嗶聲。
○
♪
: 使用記憶回復時，不發出嗶聲。
Kr
以下是聲音監控切換器設為
Ch
178
♪
時的操作。
a
對焦於主體並按下記憶體設定按鍵，即可儲存對焦距離。
• 確實儲存對焦距離後，鏡頭會發出嗶聲。
• 對焦距離儲存不當時，距離尺環將前後轉動約10次，同時鏡頭
會發出一短三長的嗶聲。在此情況下，請重複執行儲存對焦距
離的程序。
• 記憶體設定可能與對焦模式設定或對焦操作選擇切換器無關。
• 即使已關閉相機或從相機上卸下鏡頭，都會儲存對焦距離。
• 使用與原先設定值不同的焦距進行記憶回復操作時，對焦範圍可能會有些微差
異。因此，使用較長的焦距設定進行記憶回復操作時，請多加留意。聲音監控切
換器設為
♪
時，會發出警告嗶聲。建議您盡可能使用設定記憶時的相同焦距進
行記憶回復操作。
b
將對焦操作選擇切換器設為MEMORY RECALL。
c
按下對焦操作按鍵，鏡頭發出兩次嗶聲後，完全按下快門釋放按鍵以進行拍照。
• 即使在半按住快門釋放按鍵時，按下對焦操作按鍵後仍可回復儲存的對焦距
Jp
離。
• 若要以儲存的對焦距離拍照，請按住對焦操作按鍵，並完全按下快門釋放按鍵。
En
• 釋放對焦操作按鍵後，鏡頭會從記憶回復功能回復至自動對焦或手動對焦。
De
鏡頭上的AF啟用(AF-ON)
a
將對焦模式切換器設為A/M或M/A。
Fr
b
將對焦操作選擇切換器設為AF-ON。
c
按下對焦操作按鍵即可對焦在主體上。
Es
• 按住對焦操作按鍵的同時，即可啟動自動對焦。
• 在相機或鏡頭中都可以使用AF-ON功能。
Se
減震模式(VR
Ⅱ
)
Ru
減震的基本概念
使用三腳架時相機震動
Nl
高
從行駛車輛上
It
拍照時，相機
相機震動
會劇烈震動
Ck
震動數
Ch
搖鏡拍攝
低
Kr
微弱
震動強度
劇烈
Ch
將減震模式切換器
將減震模式切換器
設定為NORMAL。
設定為ACTIVE。
拍攝時
將減震模式切換器設定在NORMAL或ACTIVE。
搖鏡拍攝時
將減震模式切換器設定在NORMAL。
從行駛的車輛上拍攝時
將減震模式切換器設定在ACTIVE。
使用三腳架拍攝時
將減震模式切換器設定在NORMAL或ACTIVE。
179
設定減震ON/OFF切換器
ON: 半按快門釋放按鍵以及釋放快門的瞬間，減少相機震動造
Jp
成的影響。因為減少了觀景器中的震動，因此比較容易自
動/手動對焦和對主體精確構圖。
En
OFF: 不減少相機震動造成的影響。
De
設定減震模式的切換器
將減震ON/OFF切換器設為ON，再 利 用 減 震 模 式 切 換 器 選 擇 減 震 模 式。
Fr
NORMAL: 減震結構主要減少相機震動造成的影響。水平和垂
直搖鏡時相機震動而造成的影響也會減少。
Es
ACTIVE: 減震結構會減少相機震動造成的影響，如從行駛中
的車輛拍照時出現的震動，對一般或較強烈的相機
Se
震動都進行減弱。在此模式中，不會自動區別相機
Ru
震動與搖鏡動作。
使用減震的注意事項
Nl
• 如本鏡頭與無減震功能的相機（P. 176）一起使用，請將減震ON/OFF切換器置
於OFF。特別是與Pronea 600i相機一起使用時，如該切換器置於ON，電 池 電 量
It
會很快耗盡。
• 半按快門釋放按鍵後，請等到觀景器中的影像穩定以後再完全按下快門釋放
Ck
按鍵。
• 由於減震結構的特性，釋放快門後觀景器中的影像可能會變得模糊。這不是
Ch
故障。
• 搖鏡拍攝時，務必將減震模式切換器設定為NORMAL（普通）。
Kr
如果您在搖攝時大範圍地移動相機，將不會對移動方向的相機震動進行補
償。例如，水平搖鏡時，只對垂直方向的相機震動進行減弱。
Ch
• 請勿在減震正在運行時關閉相機或從相機上取下鏡頭。否則出現震動時可能
會造成鏡頭發出聲音，會讓人覺得彷彿內部組件鬆脫或損壞。這不是故障。
請重新打開相機消除這種情況。
• 對於配備內置閃光燈的相機，當內置閃光燈正在充電時減震不起作用。
• 使用三腳架時，將減震ON/OFF切換器設為ON，即可減少相機震動所造成的影
響。在未固定的三腳架或單腳架上使用相機時，尼康建議將切換器設為ON。
但是，如果相機震動非常輕微，減震功能可能會因系統移動而提高相機震動
所造成的影響。在此情況下，請將減震ON/OFF切換器設為OFF。
• 按下相機上的AF-ON按鍵或鏡頭上的對焦操作按鍵時，減震功能無效。
180
