Rotel RKB-2100: De ingangen

41

Nederlands De circuitonderbreker

Een 16 ampère circuitonderbreker op de

achterkant beschermt de voeding van de ver-

sterker. Normaal gesproken wordt dit circuit

alleen aangesproken onder bedreigende en

extreme omstandigheden, die resulteren in

een excessief hoge stroomafname. Om de

onderbrekerfunctie te herstellen drukt u op

de toets “AC BREAKER”. Wordt deze circuit-

onderbreker regelmatig aangesproken dan

wordt het tijd uw Rotel adviseur om techni-

sche steun te vragen.

De beveiligingsindicator

De RKB-2100 is uitgerust met een thermische

beveiliging, welke de versterker behoedt voor

schade veroorzaakt door foutief of extreem

gebruik. In tegenstelling tot vele andere ver-

sterkers, werkt dit beveiligingscircuit onaf-

hankelijk van het audiosignaal, dus heeft het

geen invloed op de geluidsweergave. De be-

veiliging houdt continu de temperatuur in de

gaten en schakelt de versterker uit wanneer

deze te heet wordt.

Bovendien heeft de RKB-2100 een stroombe-

veiligingscircuit, die hem beschermt tegen te

lage luidsprekerimpedanties.

Mocht deze alarmsituatie zich voordoen, dan

stopt de versterker met het produceren van

geluid en de indicator bij “PROTECTION”

gaat branden. Gebeurt dit, schakel de ver-

sterker dan uit, laat hem gedurende enkele

minuten afkoelen en probeer er ondertus-

sen achter te komen wat de oorzaak van

het probleem zou kunnen zijn. Wanneer u

nu de versterker weer aanzet, zal het bevei-

ligingscircuit zichzelf herstellen en gaat de

indicator weer uit.

In de meeste gevallen wordt het beveiligings-

circuit geactiveerd door een foutieve aanslui-

ting b.v. kortsluiting van de luidsprekerbedra-

ding of slechte ventilatie met oververhitting

als gevolg. Slechts in uitzonderlijke geval-

len  zal de impedantie (extreem laag) of de

Inductie (zeer hoog) van een luidspreker de

oorzaak zijn van het ingrijpen van het be-

veiligingscircuit.

De ingangen

Zoals vrijwel alle huiskamercomponenten

sluit u de RKB-2100 aan middels kabels met

de bekende cinchpluggen. Tevens hebben

we de RKB-2100 uitgerust met een stel sig-

naaldoorvoeraansluitingen om het signaal

onversterkt door te kunnen voeren naar een

ander component.

De cinch-ingangen

Zie figuur 2

Op deze ingangen sluit u uw voorversterker

of surround processor aan. Gebruik als het

even kan kwaliteits verbindingskabels.

Verbind de linker uitgang van uw voorver-

sterker met de aansluiting “LEFT INPUT” van

de RKB-2100. Verbind de rechter uitgang

van uw voorversterker met de aansluiting

“RIGHT INPUT”.

De ingangsniveauregelaars

Met de twee potentiometers op de voorkant,

kunt u het geluidsniveau van de versterker

per kanaal instellen. Zo kunt u de RKB-2100

aanpassen aan andere componenten in een

gecompliceerde installatie. De regelaar ge-

merkt “L” regelt het linker kanaal, de rege-

laar gemerkt “R” het rechter.

Gebruik een kleine platte schroevendraaier

om de niveaus in te stellen: rechtsom hoger

en linksom lager.

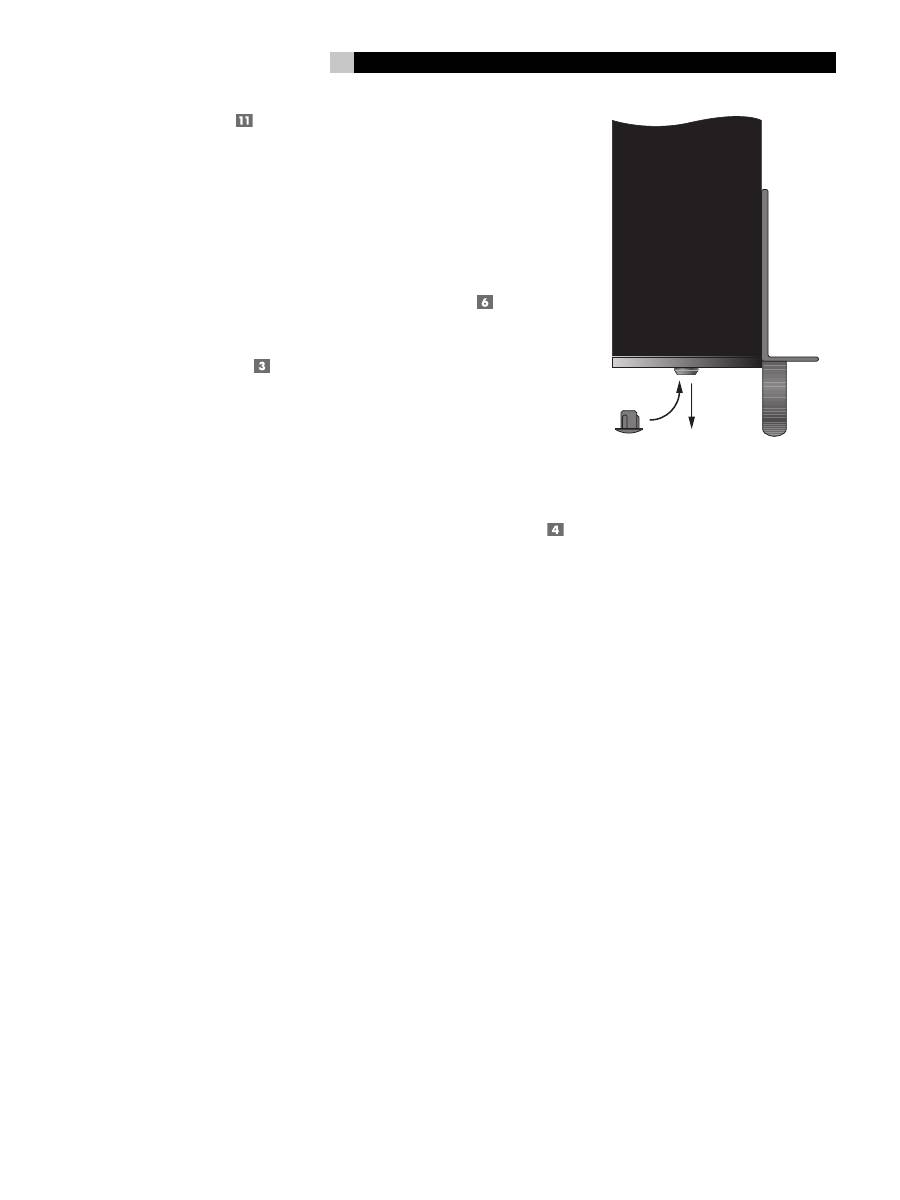

Wenst u de regelingen wat prettiger bij de

hand te hebben schuif dan de bijgeleverde

knopjes voorzichtig over de asjes van de po-

tentiometers. Wilt u de instellingen onbereik-

baar maken voor derden druk dan de tevens

bijgeleverde rubber dopjes in de gaatjes.

De doorlusverbinding   van het ingangssignaal

Dit paar cinch-aansluitingen kan gebruikt

worden om het onversterkte signaal door te

sturen naar een  ander component, bij voor-

beeld het doorlussen naar een andere eind-

versterker voor een extra stel luidsprekers.

Het ingangssignaal staat op deze twee uit-

gangen (“SIGNAL OUTPUT LINK”) altijd tot

uw beschikking.

Luidsprekers

De RKB-2100 heeft twee paar kleurgeco-

deerde luidsprekeraansluitingen, één paar

per kanaal.

De luidsprekerkeuze

De nominale impedantie van de luidsprekers

die u op de RKB-2100 mag aansluiten is mi-

nimaal 4 ohm. Wenst u parallel een twee-

de paar luidsprekers aan te sluiten op de

RKB-2100, dan wordt de totaalimpedantie

altijd lager dan de laagste impedantie. Voor-

beeld: Wanneer u twee stel luidsprekers van

8 ohm wilt aansluiten dan “ziet” de verster-

ker slechts een 4 ohm belasting. Wanneer u

dus een tweede stel luidsprekers wenst aan

te sluiten zorg dan dat de impedantie per

speaker niet lager is dan 8 ohm.
