MB QUART PAB 2100c: MODALITÀ D’USO DELL’AMPLIFICATOREAmplifi catore a quattro canali PAB 4100

64

MBQR-1

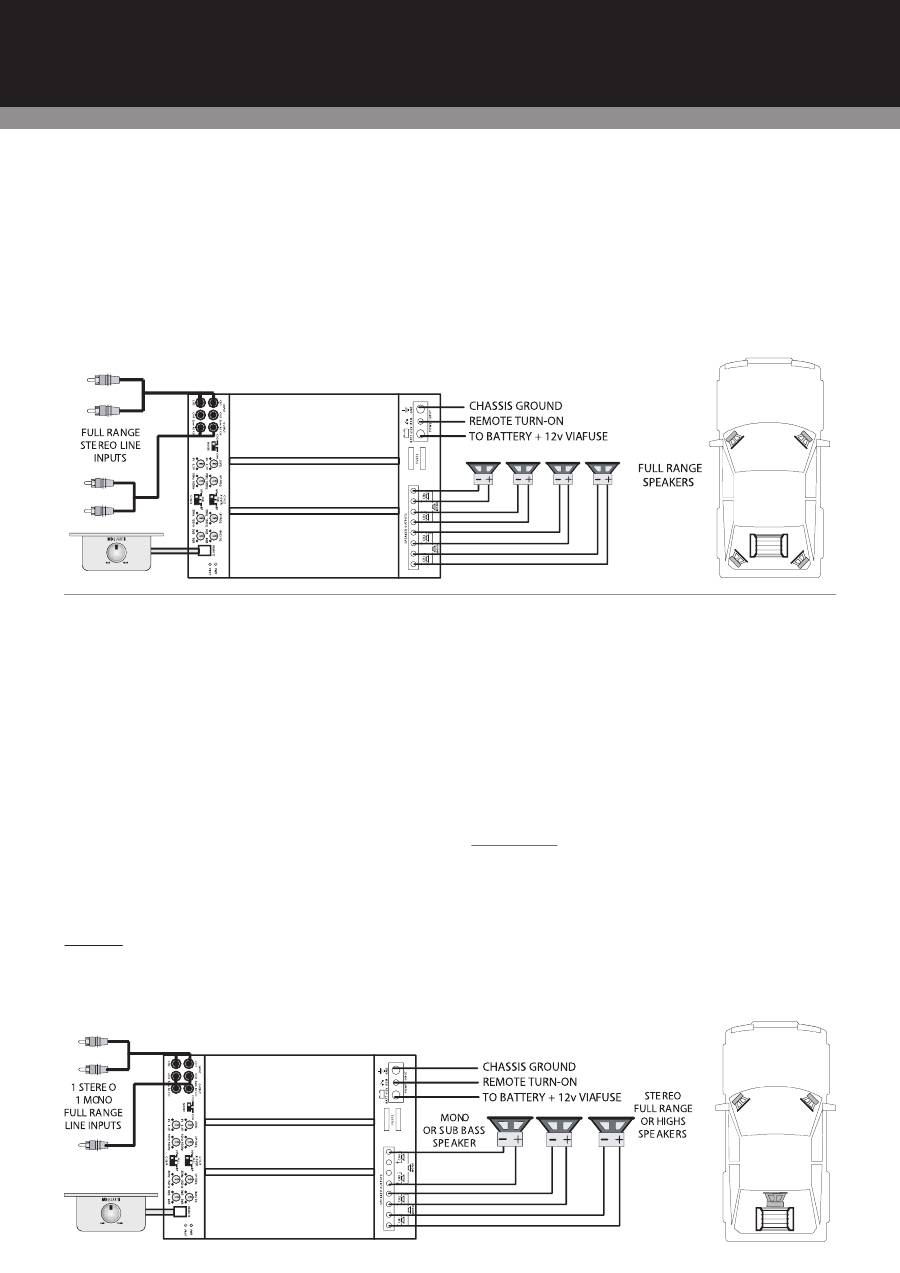

Impianto a quattro canali a gamma completa

In questo capitolo è descritta la possibilità d’uso dell’amplifi catore a 4 canali

nel modo base a gamma completa a 4 canali.

Lista di controllo per il collegamento dei cavi:

Collegare le quattro entrate dell’amplifi catore (LINE IN) con cavi cinch di

buona qualità ad un apparecchio radio/riproduttore CD.

Lista di controllo per l’impostazione dell’interruttore di taglio:

- 1/2CH X-OVER: posizione „FULL“

- 3/4CH X-OVER: posizione „FULL“

Lista di controllo per l’impostazione del regolatore

delle frequenze di transizione:

Canali 1/2:

Canali 3/4:

- HI PASS: non riguardante

- HI PASS: non riguardante

- LOW PASS: non riguardante

- LOW PASS: non riguardante

Lista di controllo per l’impostazione del regolatore del livello:

Vedere capitolo: „Impostazione del sistema dopo l’installazione per ottenere

il miglior rendimento“

Impedenze minime totali dell’altoparlante:

2 Ohm a canale

MBQR-1

Impianto a gamma completa a due o tre canali

In questo capitolo è descritta la possibilità d’uso dell’amplifi catore a 4 canali

come apparecchio a gamma completa a 2 o 3 canali traendo vantaggio dalla

possibilità d’uso di tutti gli amplifi catori MB QUART anche come amplifi ca-

tori a ponte Mono.

Il seguente esempio dimostra come effettuando un collegamento a ponte

Mono alla coppia di canali 3/4 sia possibile creare un impianto a 3 canali.

Per installare un sistema a 2 canali basta seguire l’esempio per poter confi -

gurare anche la coppia di canali 1/2 con il collegamento a ponte Mono.

Lista di controllo per i collegamenti con i cavi:

- Collegare le entrate della coppia di canali 1/2 ad una fonte Stereo adatta

con cavi cinch di buona qualità, ad es. ad un comando.

- Per collegare a ponte la coppia di canali 3/4 serve una fonte di segnale

Mono disponibile ad es. sotto forma d’uscita per il Subwoofer Mono di un

taglio mediante fi ltro attivo sotto forma di apparecchio singolo, comando o

commutatore integrato nell’equalizzatore.

Importante:

Importante:

 non cercare di collegare le uscite attive o positive di una fonte

qualsiasi per ottenere un segnale Mono perché questo può danneggiare il

livello fi nale di questa fonte.

- All’entrata destra e sinistra deve essere alimentato lo STESSO segnale

mediante un cavo cinch con adattatore ad Y.

- Collegare il terminale positivo dell’altoparlante Mono all’attacco „LEFT +“

secondo l’illustrazione e il terminale negativo all’attacco „RIGHT -“.

Lista di controllo per l’impostazione dell’interruttore di taglio:

- 1/2 CH X-OVER: posizione „FULL“

- 3/4 CH X-OVER: posizione „FULL“

Lista di controllo per l’impostazione del regolatore

delle frequenze di transizione:

Canali 1/2:

 Canali 3/4:

- HI PASS: non riguardante

- HI PASS: non riguardante

- LOW PASS: non riguardante

- LOW PASS: non riguardante

SUGGERIMENTO:

 Se si utilizza l’uscita del Subwoofer Mono di un attivo è

sicuramente possibile collegare il fi ltro passa bassi a questi amplifi catori per

ottenere un picco più ripido nel passaggio della frequenza del passa bassi.

Lista di controllo per l’impostazione del relatore di livello:

Vedere il capitolo „Impostazione del sistema dopo l’installazione per ottenere

il miglior rendimento“

Impedenze minime totali dell’altoparlante:

- 2 Ohm per canale nel modo Stereo.

- 4 Ohm per collegamento a ponte Mono.

MODALITÀ D’USO DELL’AMPLIFICATORE Amplifi catore a quattro canali PAB 4100
