MB QUART PAB 2100c: Deutsch

25

De ut sc h

MBQR-1

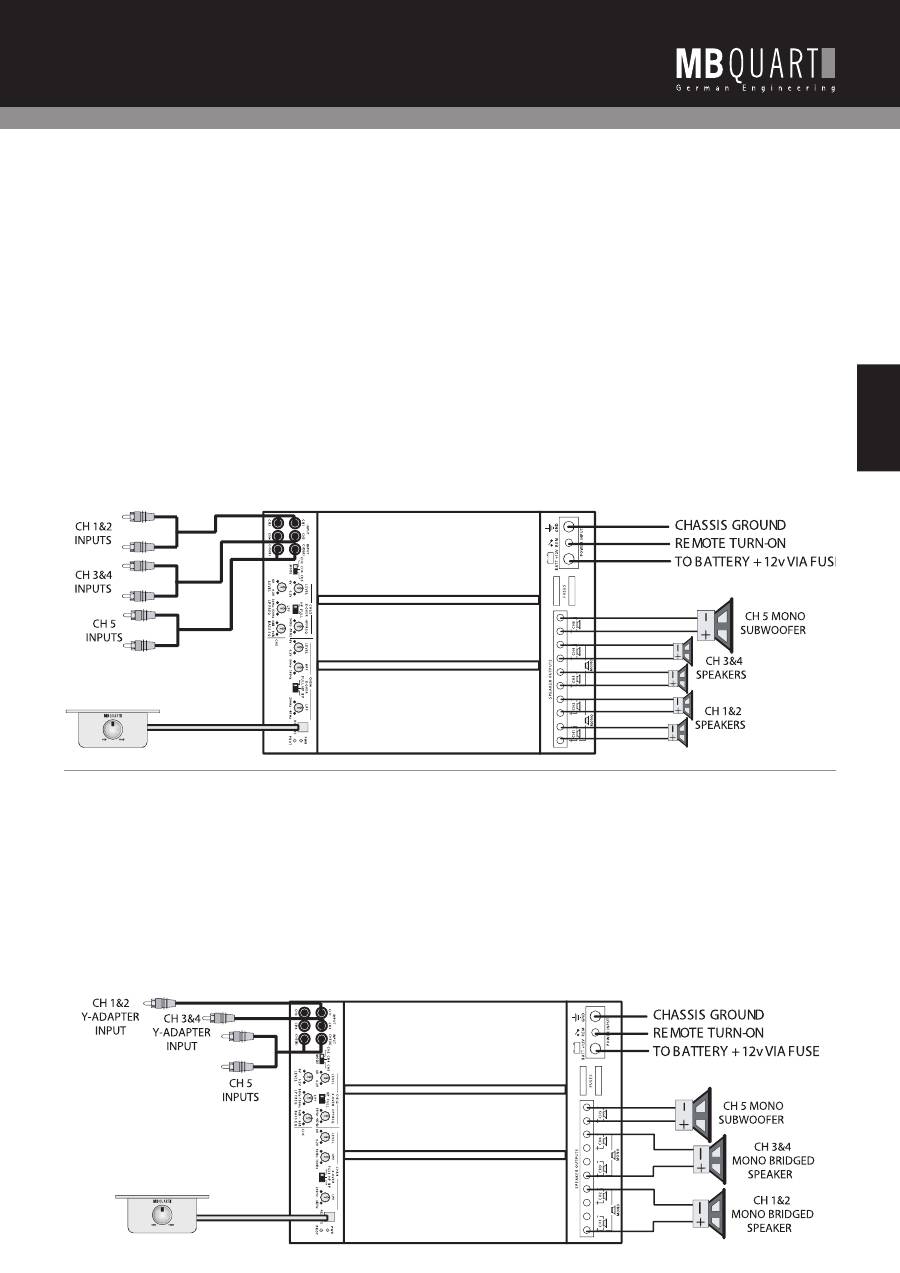

Konfi guration 5-Kanal diskret,

ein Kanal als Mono-Tiefpass

Sie können diese Konfi guration einfach als System mit 4 diskreten Vollbe-

reichskanälen und einem fünften Tiefpasskanal nutzen. Sämtliche Weichen

sind umgangen, bis auf den Tiefpass an Kanal 5. Die 5 Kanäle können auch

mit einer externen Aktivweiche genutzt werden, bzw. mit Weichen in Steuer-

geräten bzw. Equalizern.

Checkliste für die Kabelverbindungen:

Eingänge (LINE IN) für Kanal 1&2 an den vorderen Ausgang anschließen,

die Kanäle 3&4 an den hinteren Ausgang, sowie Kanal 5 an den Mono-

Subwoofer-Ausgang des Steuergerätes bzw. am Equalizer im Armaturen-

brett. Der LOW PASS-Filter an Kanal 5 wird mit dem Quellenfi lter in Reihe

geschaltet. Sie können ihn entweder auf die gleiche Frequenz einstellen, um

einen steilere Flanke des Frequenzgangs zu erzielen, oder auf eine höhere

Frequenz, um seine Wirkung abzumildern. Aus dem gleichen Grund könnten

Sie für eine größere Flankensteilheit dieHochpassübergänge für Kanal 1, 2,

3&4 zuschalten.

Checkliste für die Einstellung der Frequenzweichenschalter:

- INPUT-Modus: Position „5CH DISCRETE“

- CH 1/2 X-OVER: Position „FULL“

- CH 3/4 X-OVER: Position „FULL“

Checkliste für die Einstellung der Übergangsfrequenzregler:

- CH 1/2 HIGH PASS: nicht zutreffend

- CH 3/4 HIGH PASS: nicht zutreffend

- CH 3/4 LOW PASS: nicht zutreffend

- CH 5 LOW PASS: 100 Hz

Bitte beachten Sie, dass diese Trennfrequenzen nur Vorschläge darstellen.

Lesen Sie in den Herstellerspezifi kationen für die Lautsprecher und im

Abschnitt „Einstellung der Systeme nach Installation zum Erzielen der besten

Leistung“ nach.

Checkliste für die LEVEL-Regler:

Siehe Abschnitt „Einstellen der Systeme nach Installation zum Erzielen der

besten Leistung“

Minimum für die Gesamt-Lautsprecherimpedanzen:

 2 Ohm je Kanal

MBQR-1

Konfi guration 3- oder 4-Kanal diskret,

ein Kanal als Mono-Tiefpass

Wir verwenden hier dieselbe Grundeinstellung wie oben, um eine 3-Kanal-

Anordnung darzustellen, indem wir die Stereo-Kanalpaare 1&2 und 3&4 in

eine gebrückte Mono-Schaltung bringen. Für ein 4-Kanal-System nur bei

einem Kanalpaar eine Monobrücke schalten.

Checkliste für die Kabelverbindungen:

- 2 Y-Adapter Cinchkabel verwenden, eines für die Kanäle 1&2 und das

zweite für die Kanäle 3&4, um gemäß Abbildung nur 2 Eingänge für die

Kanäle 1, 2, 3&4 zu schaffen.

- Das positive Anschlussterminal von Kanal 1&2 des Mono-Lautsprechers

an Kanal 1+ anschließen, das negative Terminal an Kanal 2-. Das positive

Anschlussterminal von Kanal 3&4 des Mono-Lautsprechers an Kanal 3+,

das negative Terminal an Kanal 4-.

- Kanal 5 ist ein echter Einzelkanal und kann als solcher nicht gebrückt

werden.

Minimum für die Gesamt-Lautsprecherimpedanzen:

- 2 Ohm je Kanal im Stereo-Modus

- 4 Ohm je gebrücktem Mono-Paar

- 2 Ohm an Kanal 5

VERSTÄRKERANWENDUNGEN PAB 5400 5-Kanal-Verstärker
