MB QUART PAB 2100c: APPLICATIONS DE L‘AMPLIFICATEURAmplifi cateur 4 canaux PAB 4100

36

MBQR-1

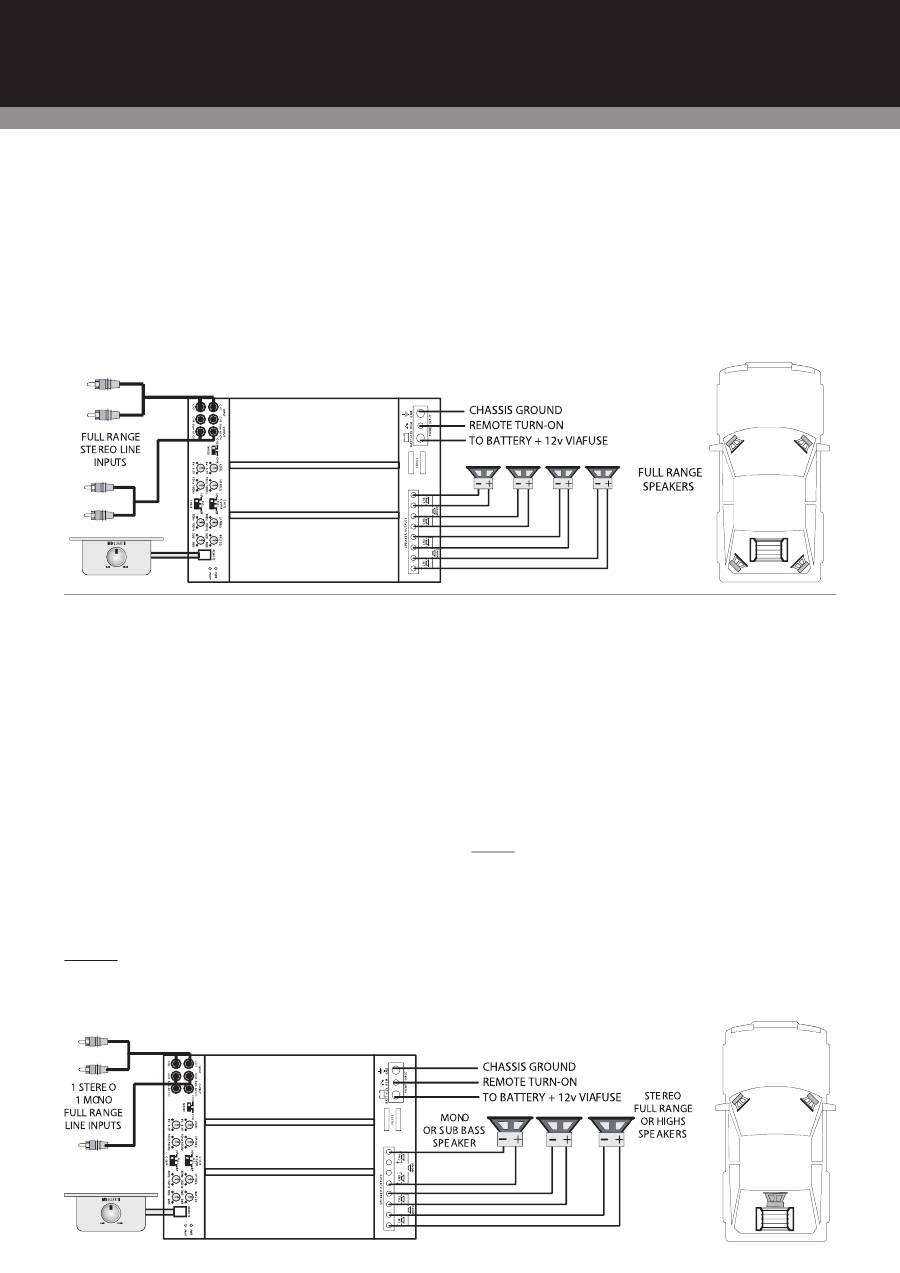

Système large bande 4 canaux

Nous vous montrons ici comment vous pouvez utiliser les amplifi cateurs 4

canaux dans le mode large bande 4 canaux de base.

Check-list pour les connexions par câble:

Brancher les quatre entrées d‘amplifi cateur (LINE IN) avec des câbles Cinch

hauts de gamme sur le poste de radio/lecteur de CD.

Check-list pour le réglage des commutateurs de fi ltre:

- 1/2CH X-OVER: Position „FULL“

- 3/4CH X-OVER: Position „FULL“

Check-list pour le réglage des régulateurs de la fréquence

de recouvrement:

Canaux 1/2:

Canaux 3/4:

- HI PASS: non applicable

- HI PASS: non applicable

- LOW PASS: non applicable

- LOW PASS: non applicable

Check-list pour le réglage des régulateurs de niveau:

Consulter le chapitre „Réglage de l‘installation pour obtenir les meilleures

performances possibles“.

Minimum pour les impédances globales du haut-parleur:

2 ohms par

canal.

MBQR-1

Système large bande 2 ou 3 canaux

Nous vous montrons ici comment utiliser les amplifi cateurs 4 canaux en

tant que système large bande 2 ou 3 canaux en tirant profi t de la possibilité

d‘utiliser tous les amplifi cateurs MB QUART comme des amplifi cateurs mono

pontés.

L‘exemple suivant montre comment il est possible de créer un système 3

canaux grâce à un couplage mono ponté sur la paire de canaux 3/4. Pour

pouvoir installer un système 2 canaux, suivez tout simplement cet exemple

pour également confi gurer la paire de canaux 1/2 sous forme de couplage

mono ponté.

Check-list pour les connexions par câble:

- Brancher les entrées de la paire de canaux 1/2 sur une source stéréo

appropriée avec des câbles Cinch hauts de gamme, comme un appareil de

commande par exemple.

- Pour ponter la paire de canaux 3/4, une source de signaux mono est né-

cessaire. Celle-ci se présente par exemple sous forme d‘une sortie subwoofer

mono d‘un fi ltre actif, qu‘il s‘agisse d‘un poste individuel ou d‘un fi ltre

intégré dans un poste de commande ou un égaliseur.

Important:

Important:

 N‘essayez pas de connecter ensemble les sorties actives voire

positives d‘une source quelconque pour recevoir un signal mono, car cela

pourrait fort bien entraîner des dégâts au niveau de l‘étage fi nal de cette

source.

- Le MEME signal doit être alimenté à la sortie de droite aussi bien qu‘à la

sortie de gauche au moyen d‘un câble Cinch adaptateur Y.

- Brancher le terminal de raccordement du haut-parleur mono, conformé-

ment à l‘illustration, sur le raccord „LEFT +“ et le terminal négatif sur le

raccord „RIGHT -“.

Check-list pour le réglage des commutateurs de fi ltre:

- 1/2 CH X-OVER: Position „FULL“

- 3/4 CH X-OVER: Position „FULL“

Check-list pour le réglage des régulateurs de la fréquence

de recouvrement:

Canaux 1/2:

Canaux 3/4:

- HI PASS: non applicable

- HI PASS: non applicable

- LOW PASS: non applicable

- LOW PASS: non applicable

ASTUCE:

 Si vous utilisez la sortie subwoofer mono d‘un fi ltre actif, il est

tout à fait possible de mettre en circuit sur ces amplifi cateurs le fi ltre passe-

bas afi n d‘obtenir une pente plus rigide du signal de la réponse fréquentielle

du fi ltre passe-bas.

Check-list pour le réglage des régulateurs de niveau:

Consulter le chapitre „Réglage de l‘installation pour obtenir les meilleures

performances possibles“.

Minimum pour les impédances globales du haut-parleur:

- 2 ohms par canal dans le mode stéréo.

- 4 ohms dans le mode mono ponté.

APPLICATIONS DE L‘AMPLIFICATEUR Amplifi cateur 4 canaux PAB 4100
