MB QUART PAB 2100c: Español

53

Es pa ño l

MBQR-1

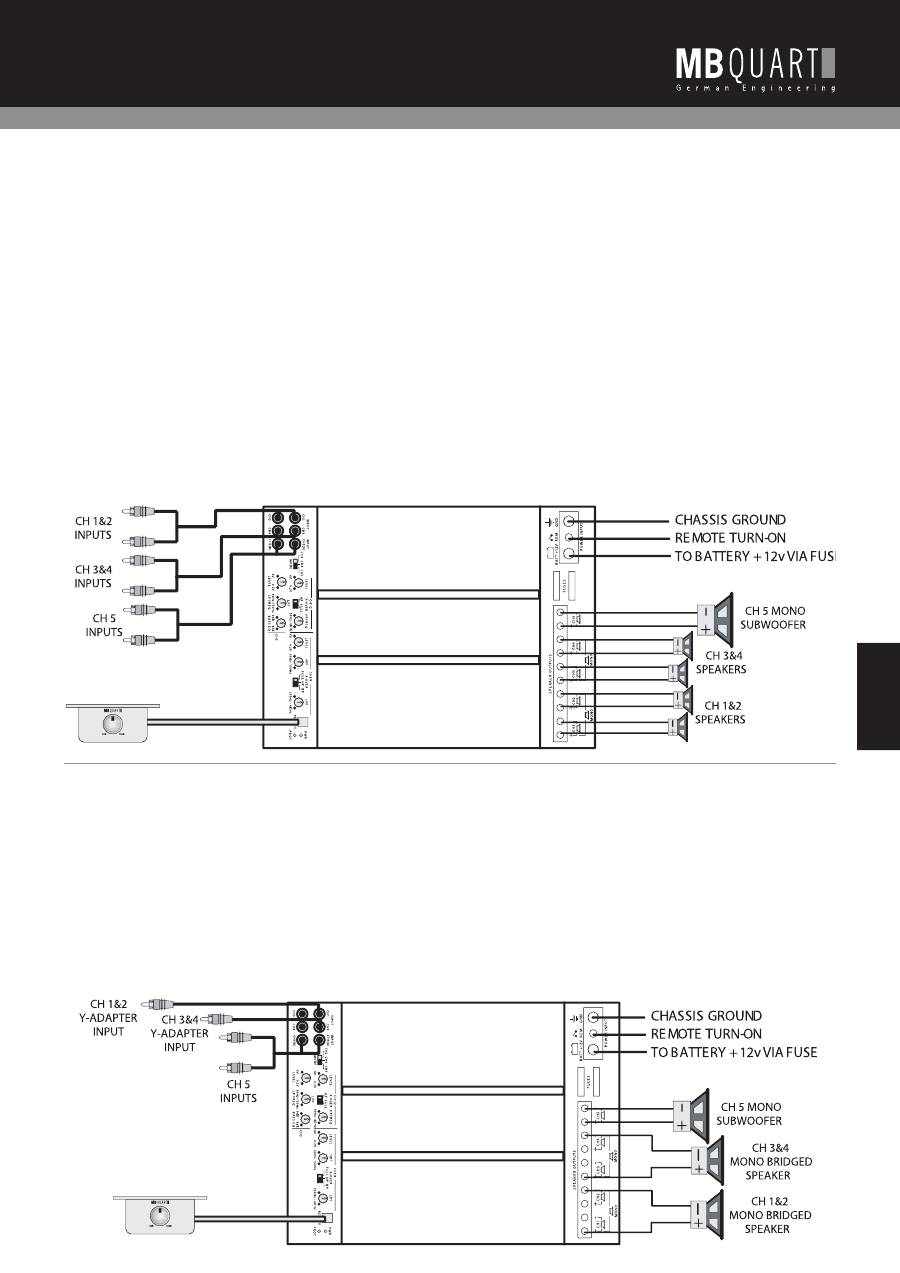

Confi guración de 5 canales discreta,

un canal como paso bajo mono

Esta confi guración se puede emplear simplemente como sistema con 4

canales de gama completa discretos y un quinto canal de paso bajo. En este

sistema están puenteados todos los diplexores con excepción del canal 5.

Los 5 canales también se pueden usar con un diplexor activo externo o con

diplexores en equipos de control y/o ecualizadores.

Lista de comprobación para las conexiones de cables:

Conecte las entradas (LINE IN) para los canales 1 y 2 a la salida frontal, los

canales 3 y 4 a la salida trasera y el canal 5 a la salida del altavoz de graves

mono del equipo de control o al ecualizador en el tablero de control. El fi ltro

LOW PASS en el canal 5 se conecta en serie con el fi ltro de fuente. Éste se

puede ajustar a la misma frecuencia para obtener una mayor pendiente de

frentes de la transición de frecuencias o a una frecuencia mayor para atenuar

su efecto. Por la misma razón (una mayor pendiente de frentes) se podría inte-

grar en la conexión las transiciones de paso alto para los canales 1, 2, 3 y 4.

Lista de comprobación para el ajuste de los selectores de diplexor:

- Modo INPUT: Posición “5CH DISCRETE”

- CH 1/2 X-OVER: Posición “FULL”

- CH 3/4 X-OVER: Posición “FULL”

Lista de comprobación para el ajuste de los reguladores

de frecuencia de transición:

- CH 1/2 HIGH PASS: No procede

- CH 3/4 HIGH PASS: No procede

- CH 3/4 LOW PASS: No procede

- CH 5 LOW PASS: 100 Hz

Tenga en cuenta que estas frecuencias de separación son sólo sugerencias.

Compruebe las especifi caciones de los fabricantes para los altavoces y lea

el capítulo “Ajuste de los sistemas después de la instalación para obtener el

mejor rendimiento”.

Lista de comprobación para el regulador LEVEL:

Véase capítulo “Ajuste de los sistemas después de la instalación para obtener

el mejor rendimiento”.

Valores mínimos para las impedancias de altavoz totales:

2 ohmios por cada canal

MBQR-1

Confi guración de 3 ó 4 canales discreta,

un canal como paso bajo mono

Aquí empleamos el mismo ajuste básico como arriba descrito para represen-

tar un sistema de 3 canales, conectando los pares de canales estéreo 1/2 y

3/4 en una conexión mono puenteada. Para un sistema de 4 canales conecte

el puente mono sólo en un par de canales.

Lista de comprobación para las conexiones de cables:

- Emplee cables cinch de adaptadores 2 Y, uno para los canales 1/2 y el

segundo para los canales 3/4 para tener de acuerdo a la ilustración sólo 2

entradas para los canales 1, 2, 3 y 4.

- Conecte el terminal de conexión positivo del canal 1/2 del altavoz mono al

canal 1+ y el terminal negativo al canal 2-. Conecte el terminal de conexión

positivo del canal 3/4 del altavoz mono al canal 3+ y el terminal negativo al

canal 4-.

- El canal 5 es un auténtico monocanal y por eso no se puede puenterar.

Valores mínimos para las impedancias de altavoz totales:

- 2 ohmios por cada canal en el modo estéreo

- 4 ohmios por cada par mono puenteado

- 2 ohmios en el canal 5

APLICACIONES DEL AMPLIFICADOR Amplifi cador de 5 canales PAB 5400
