Z87 OC Formula/ac / Z87 OC Formula

®

チップセット

• Intel

Z87

メモリ

• デュアルチャンネル DDR3 メモリテクノロジ ー

• 4 x DDR3 DIMM ス ロット

• DDR3 3000+(OC)/2933(OC)/2800(OC)/2400(OC)/2133(OC)/

1866(OC)/1600/1333/1066 ノン ECC、アン バッファードメモリ

に対応

• システムメモリの最 大容量： 32GB

• Intel® エクストリー ムメモリプ ロファイル（ XMP）1.3/1.2 をサ

ポ ート

• ひずみなしスロット

拡 張 ス ロ ット

• 3 x PCI Express 3.0 x16 ス ロ ッ ト（ PCIE1/PCIE2/PCIE4:x16

(PCIE1) でシングル、x8 (PCIE1) / x8 (PCIE2) でデュアル、x 8

(PCIE1) / x4 (PCIE2) / x4 (PCIE4) でトリプ ル ）

日本語

• 1 x PCI Express 2.0 x16 ス ロ ッ ト（ PCIE6:x4 モ ード）

• 2 x PCI Express 2.0 x1 ス ロット

• 1 x mini-PCI Express ス ロット : WiFi + BT モジュー ル 用

*mini-PCI Express ス ロット は PCIE5 スロットと共有します

• PLX8605 組み込み

TM

TM

• AMD Quad CrossFireX

、4 ウェイ CrossFireX

、3 ウェイ

TM

TM

CrossFireX

、お よ び 、CrossFireX

に対応

TM

TM

• NVIDIA® Quad SLI

および SLI

をサポート

グ ラフィックス

• Intel®HD グラフィックス内 蔵ビジュアル および VGA 出力は、

GPU に統合されたプロセッサーのみでサポートされます。

• Intel®HD グラフィックス 内 蔵ビジュアル をサ ポ ート： AVC、

MVC (S3D)、MPEG-2 フル HW エンコード 1 の Intel® Quick

TM

Sync Video、Intel® InTru

3D、Intel® クリアビ デ オ HD テク

TM

ノロジ ー、Intel® イン サイダ ー

、Intel® HD グ ラフィックス

4400/4600

• Pixel Shader 5.0, DirectX 11.1

• 最大共有メモリ 1792MB

• HDMI テクノロジーをサポート。最大解像度 4K × 2K

（4096x2304）@24Hz

• HDMI（HDMI 準拠のモニターが必要）では、オートリップシ

ンク、ディープカラー（ 12bpc）、xvYCC、HBR（ 高ビットレ ート

オーディオ）をサポート

• HDMI ポートで HDCP 機能に対応

• HDMI ポートで Full HD 1080p Blu-ray (BD) 再生に対応

159

159

音声

• 7.1 CH HDオーディオ、コンテンツプロテクション付き（Realtek

ALC1150 オー ディオコ ー デック）

• プレミアムブルーレイオーディオサポート

• Purity Sound ™ に対応

- 差動アンプによる 115dB SNR DAC

- TI® NE5532 プ レ ミアム ヘ ッド セ ット ア ン プ（ 最 大 600 Ωの

ヘッド セ ットを サ ポ ート ）

- ダイレクトドライブテクノロジ ー

- EMI シールドカバー

- PCB 分離シールド

• DTS 接続をサポート

LAN

• ギ ガ ビット LAN 10/100/1000 Mb/ 秒

日本語

• ギガ PHY Intel® I217V

• Intell® リモート・ウェイク・テクノロジ ーに対 応

• ウェイクオンランをサポート

• エネルギー効率のよいイーサネット 802.3az をサポート

• PXE をサポート

リアパ ネル I/O

• 1 x PS/2 マウス / キ ー ボ ードポ ート

• 1 x HDMI-Out ポ ート

• 1 x HDMI-In ポート

• 1 x 光 SPDIF 出力ポート

• 2 x USB 2.0 ポ ート

• 4 x USB 3.0 ポ ー ト（ Intel Z87）

* USB3_10_11 は PCIE6 と共有します。 PCIE6 スロットが使用さ

れている場合は、USB3_10_11 が USB 2.0 にシフトします。

• 4 x USB 3.0 ポ ー ト（ Etron EJ188H）

• LED 付き 1 x RJ-45 LAN ポ ー ト（ ACT/LINK LEDと SPEED

LED）

• 1 x クリア CMOS ボタン

• HD オー ディオジャック： リアスピーカー / センター / バス /

ラインイン / フロントスピーカー / マイク

160

Z87 OC Formula/ac / Z87 OC Formula

ストレ ー ジ

• Intel® Z87 の 6 x SATA3 6.0 Gb/s コネクタ、RAID（RAID 0、

RAID 1、RAID 5、RAID 10、Intel ラピ ッド・ストレ ー ジ・テクノ

ロジー 12、お よ び 、Intel ス マ ー ト・レ ス ポ ン ス・テ クノ ロ ジ ー ）、

NCQ、AHCI、および、「ホットプラグ」機能に対応

• 4 x ASMedia ASM1061 の SATA3 6.0 Gb/s コネクタ、NCQ、

AHCI、および、「ホットプラグ」機能に対応

コネクター

• 1 x COM ポートヘッダー

• 1 x 電源 LED ヘッダ ー

• 2 x CPU ファインコネクター（1 x 4 ピン、1 x 3 ピン）

• 4 x シャーシファンコネクター（1 x 4 ピン、3 x 3 ピン）

• 1 x 電 源ファンコネクター（ 3 ピン）

• 1 x MOS ファンコネクタ（ 3 ピン）

• 1 x 24 ピン ATX 電源コネクター

• 2 x 8 ピン 12V 電源コネクタ（高密度電源コネクタ）

• 1 x SLI/XFire 電源コネクタ

日本語

• 1 x 前 面 パ ネ ル オ ー ディオコ ネクタ ー

• 2 x USB 2.0 ヘ ッ ダ ー（ 6 つの USB 2.0 ポ ートを サポ ート）

• 1 x 縦型 A USB 3.0

• 2 x USB 3.0 ヘ ッ ダ ー（ 4 つの USB 3.0 ポ ートを サポ ート）

• 1 x 電源スイッチ、LED 付き

• 1 x リセットスイッチ、LED 付き

• 1 x CMOS クリアスイッチ

TM

• V-Probe

: 2 x 設定されている 7 つの内蔵電圧測定ポイント

• ラピッド OC ボタン : +/- ボタンで OC 周波数を調整します

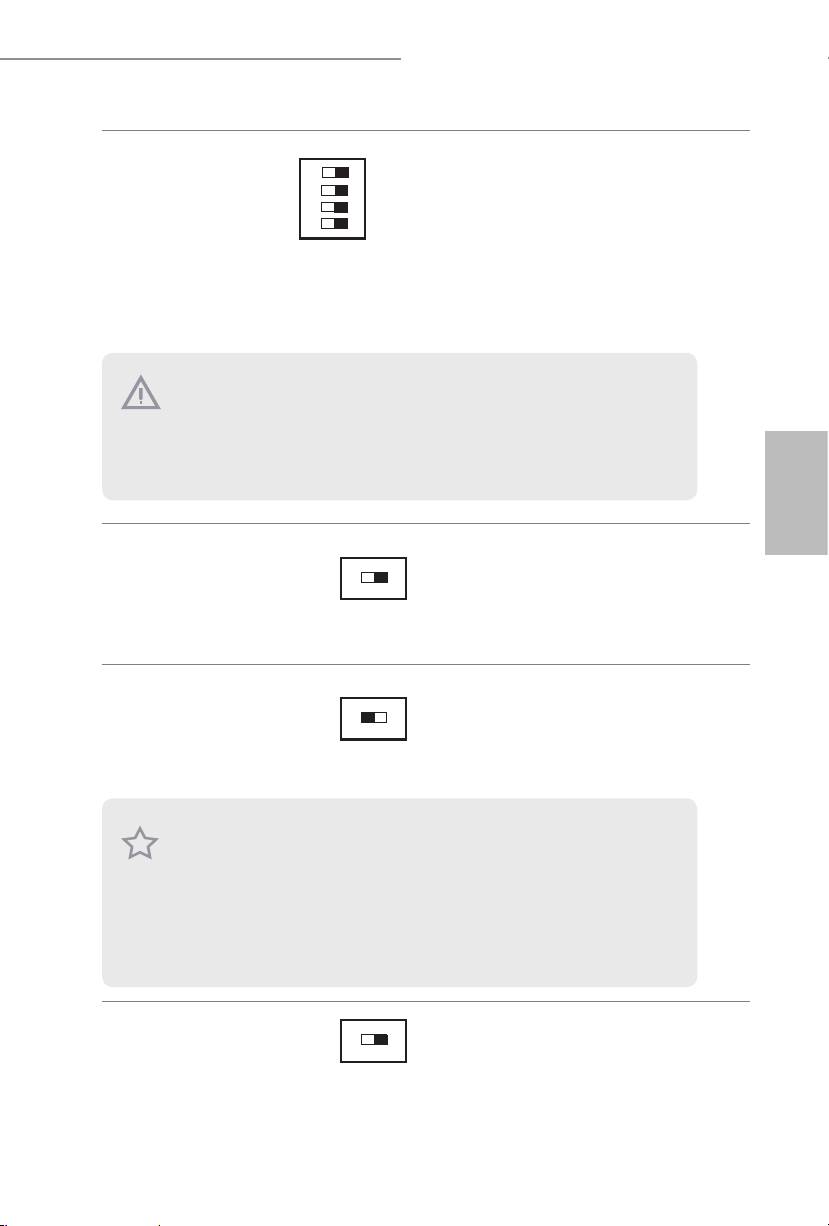

• 1 x PCIe ON/OFF ス イッチ

• 1 x ポストステータスチェッカー（PSC）

• 1 x 低 速 モードスイッチ

• 1 x LN2 モ ードスイッチ

• 1 x BIOS 選 択 スイッチ

BIOS 機能

• 2 x 64Mb AMI UEFI Legal BIOS、多言語 GUI 対 応（ 1 x メイ

ン BIOS と 1 x バックアップ BIOS）

• セキュアバックアップ UEFI テクノロジ ーに対 応

• ACPI 1.1 準拠のウェイクアップイベント

• SMBIOS 2.3.1 をサポート

• CPU、DRAM、PCH 1.05V、PCH 1.5V 複数電圧設定

161

161

サ ポ ート CD

• ドライバ ー 、ユ ー ティリティ、アン チウイルスソフトウェア（トラ

イアル版）、CyberLink MediaEspresso 6.5トライアル、Google

Chrome ブラウザー、ツールバー、Start8、MeshCentral、

Splashtop Streamer

ハ ードウェア

• CPU/ シャーシ / 電源 /MOS 温度センシング

• CPU/ シャーシ / 電源 /MOS ファンタコメーター

• CPU/ シャーシ /MOS 静 音 フ ァ ン（ CPU 温度に従って、シャー

シファン速度を自動調整できます）

• CPU/ シャーシ /MOS ファンマルチ速度制御

• マルチサーマルセンサー

• 電圧監視： +12V、+5V、+3.3V、CPU Vcore

• 1 x ステータス OLED

日本語

OS

• Microso® Windows® 8 / 8 64 ビ ット / 7 / 7 64 ビット 準 拠

認証

• FCC、CE、WHQL

• ErP/EuP Ready（ErP/EuP ready 電源が必要です）

* 商品詳細については、当社ウェブサイトをご覧ください。 http://www.asrock.com

BIOS 設定の調整、アンタイドオーバークロックテクノロジーの適用、サードパーティのオー

バークロックツールの使用などを含む、オーバークロックには、一定のリスクを伴います

のでご注意ください。 オーバークロックするとシステムが 不安 定になったり、システムの

コンポーネントやデバイスが破損することがあります。 ご自分の責任で行ってください。

弊社では、オーバークロックによる破損の責任は負いかねますのでご了承ください。

Windows® 32 ビットオペレーティングシステムでの、システム使用に割り当てられた実際

のメモリサイズは制限のため、4GB 未満のことがあります。 Windows® 64 ビ ット の オ ペ レ ー

ティングシステムでは 、そ のような 制 限 は ありません 。 Windows® では使えないメモリを

使用するために、ASRock XFast RAM を使 用することができます。

162

Z87 OC Formula/ac / Z87 OC Formula

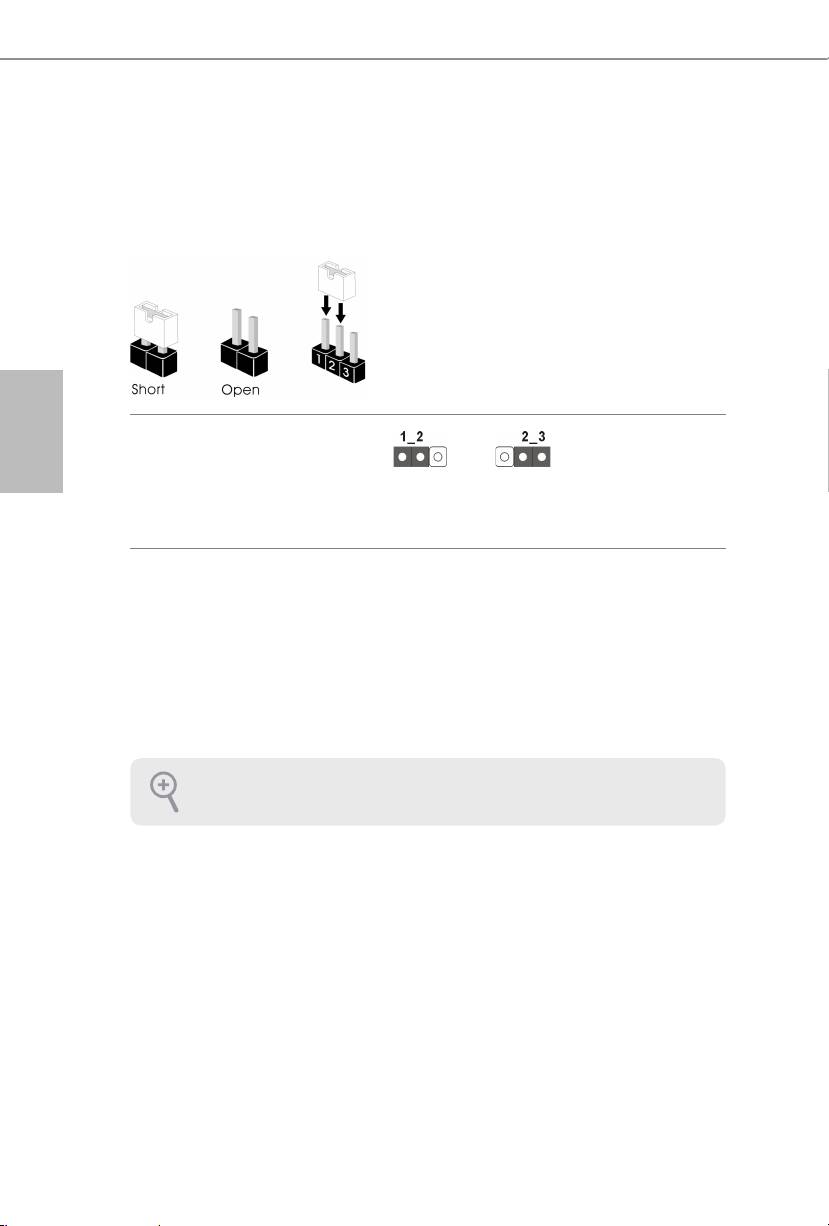

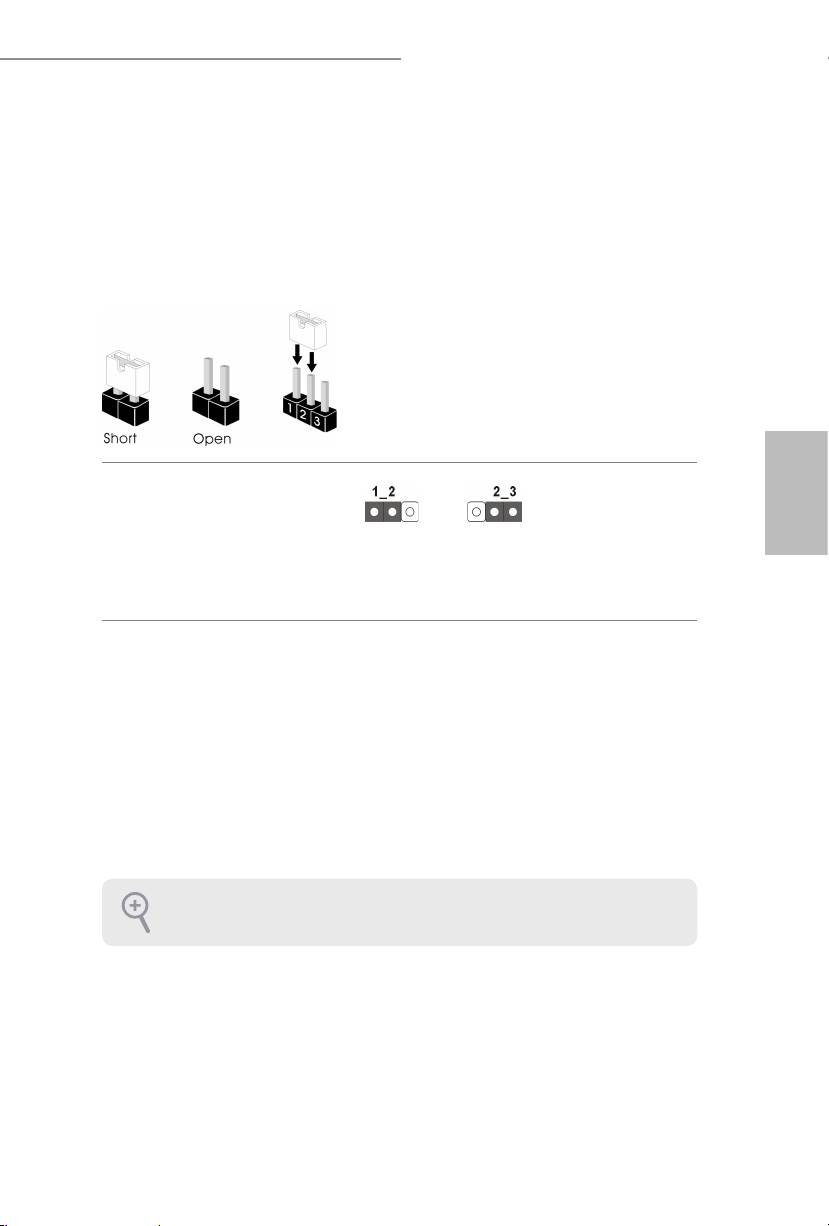

1.3 ジャンパー設定

このイラストは、ジャンパーの設定方法を示しています。 ジャン パ ー キャップ が ピ

ン に被さって いると、ジャン パ ー は「ショート」で す。 ジャンパーキャップがピンに被

さっていない場合には、ジャンパーは「オープン」です。 この図は 3ピンのジャンパー

を表し、ジャンパーキャップがピン 1 とピン 2 に被さっているとき、これらのピンは

「 シ ョ ー ト 」で す 。

CMOS クリアジャンパー

(CLRCMOS1)

日本語

CMOS のクリアデフォルト

（1 ページまたは 2 ページ

を 参 照 してくだ さい 、No.

35）

CLRCMOS1 は、CMOS のデータをクリアすることができます。 クリアして、デフォ

ルト設定にシステムパラメーターをリセットするには、コンピューターの電源を

切り、電源から電源コードを抜いてください。 15 秒待ってから、CLRCMOS1 のピ

ン 2 とピン 3 をジャンパーキャップを使って 5 秒 間 ショートしま す。 ただし、BIOS

をアップデートした直後に、CMOS をクリアしないでください。 BIOS をアップ

デ ート後 、CMOS をクリアする必要があれば、最初にシステムを起動し、それから

CMOSクリアアクション を 行う前 にシャットダウンしてください 。 パスワード、日付、

時間、ユーザーのデフォルトプロファイルは、CMOS の電池を取り外した場合に

のみ、消去されることにご注意ください。

CMOS クリアスイッチは、CMOS クリアジャンパーと同じ機能です。

163

163

1.4 オンボードのヘッダーとコネクター

PLED+

システムパネルヘッダー

電源スイッチを接続し、

PLED-

PWRBTN#

（9 ピンパネル 1）

GND

ス イ ッ チ を リ セ ッ ト し 、下

（1 ページまたは 2 ページ

記のピン割り当てに従っ

を 参 照 してくだ さい 、 No.

て、シャーシのシステムス

R ESET#

27）

GND

テータス表示ランプをこ

HDLED-

日本語

HDLED+

のヘッダーにセットしま

す。 ケーブルを接続する

ときには、ピンの＋と−に

気をつけてください。

164

オンボードヘッダーとコネクターはジャンパーではありません。 これらヘッダーとコネク

ターにはジャンパーキャップを被せないでください。 ヘッダーおよびコネクターにジャン

パーキャップを被せると、マザーボードに永久損傷が起こることがあります。

GND

PWRBTN（ 電 源 ス イ ッ チ ）：

シャーシ前面パネルの電源スイッチに接続してください。 電源スイッチを使用して、シス

テムをオフにする方法を設定できます。

RESET（リセットスイッチ）：

シャーシ前面パネルのリセットスイッチに接続してください。 コンピューター がフリーズ

したり、通常の再起動を実行できない場合には、リセットスイッチを押して、コンピュー

ターを再起動します。

PLED（システム電 源 LED）：

シャーシ前面パネルの電源ステータスインジケーターに接続してください。 システム稼

働中は、LED が点灯します。 システムが S1/S3 スリープ状態の場合には、LED は点滅を

続けます。 システムが S4 スリープ状態または電源オフ（S5）のときには、LED はオフです。

HDLED（ ハ ードドライブ アクティビ ティ LED）：

シャーシ前面パネルのハードドライブアクティビティLED に 接 続してくだ さい 。 ハ ードド

ライブのデータを読み取りまたは書き込み中に、LED は オン に なります。

前面パネルデザインは、シャーシによって異なることがあります。 前面パネルモジュール

は、主に電源スイッチ、リセットスイッチ、電源 LED、ハ ードドライブ アクティビティ LED、

スピーカーなどから構成されます。シャーシの前面パネルモジュールとこのヘッダーを接

続する場合には、配線の割り当てと、ピンの割り当てが正しく合致していることを確かめ

てくだ さい 。

Z87 OC Formula/ac / Z87 OC Formula

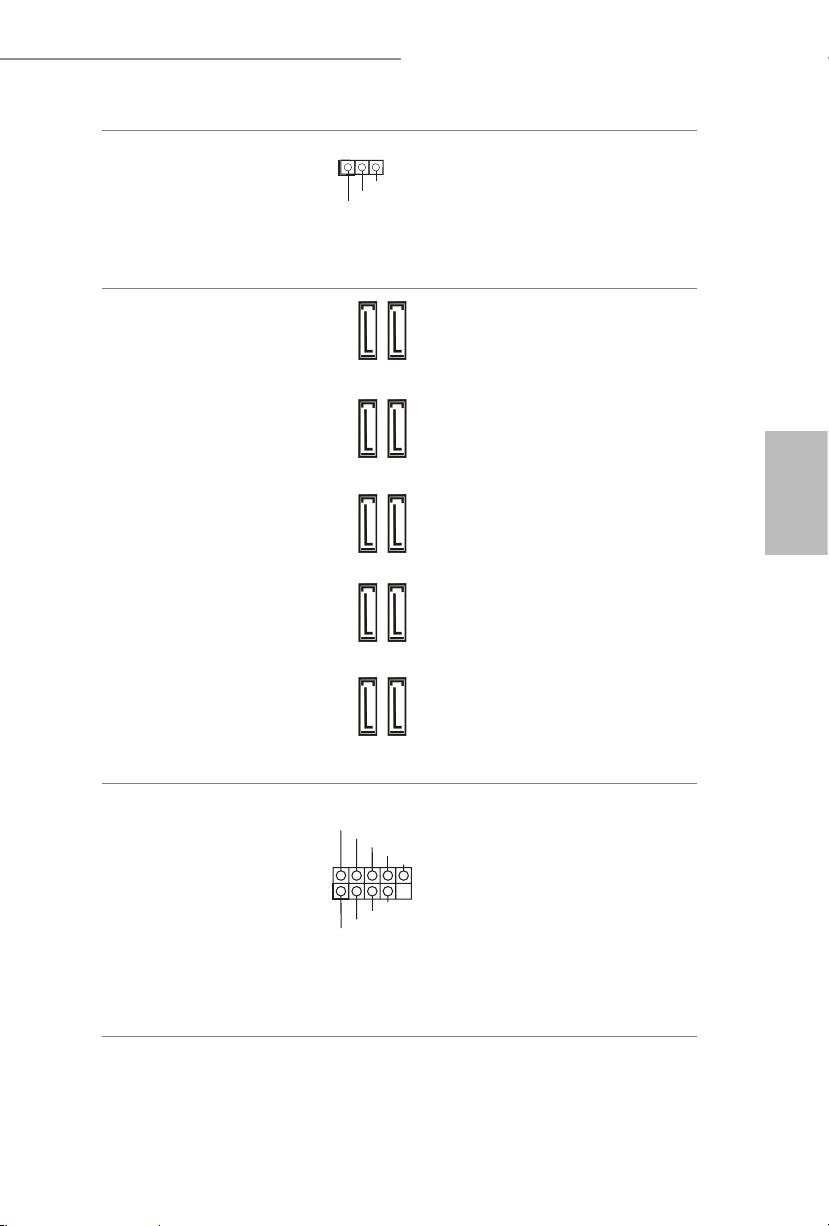

電源 LED ヘッダ ー

システムの電源ステー

（3 ピン PLED1）

タスを表示するために、

（12 ページを参照してく

シャーシ電 源 LED をこの

ださい、No. 17）

ヘッダ ー に 接 続してくだ

さい。

シリアル ATA3

これら 10 個 の SATA3 コ

コネクター

ネ ク タ は 、最 高 6.0 Gb/s

(SATA3_0_1:

のデータ転送速度で内部

1 ページまたは 2 ページ

ストレージデバイス用の

を 参 照 してくだ さい 、

SATA データケーブルに

No. 22）

(SATA1_2_3:

対応します。

1 ページまたは 2 ページ

起動時間を最小限に

を 参 照 してくだ さい 、

するために、お使いの

No. 23）

起動可能なデバイス用

(SATA3_4_5:

日本語

に Intel® Z87 SATA ポ ート

1 ページまたは 2 ページ

を 参 照 してくだ さい 、

（SATA3_0）を 使 用 し ま す 。

No. 24）

(SATA3_A1_A2:

1 ページまたは 2 ページ

を 参 照 してくだ さい 、

No. 21）

(SATA3_A3_A4:

1 ページまたは 2 ページ

を 参 照 してくだ さい 、

No. 20）

USB 2.0 ヘッダ ー

I/O パネルの 2 つの USB

（9 ピン USB2_3）

2.0 ポートに加えて、この

（1 ページまたは 2 ページ

マザ ー ボ ードには 2 つの

を 参 照 してくだ さい 、

ヘッダ ー が ありま す。 各

No. 33）

USB 2.0 ヘッダーは、2 つ

（9 ピン USB4_5）

の ポ ートを サ ポ ートでき

（1 ページまたは 2 ページ

ます。

を 参 照 してくだ さい 、

No. 36）

165

165

SATA3_0_1 SATA3_4_5SATA3_2_3

SATA3_A3_A4 SATA3_A1_A2

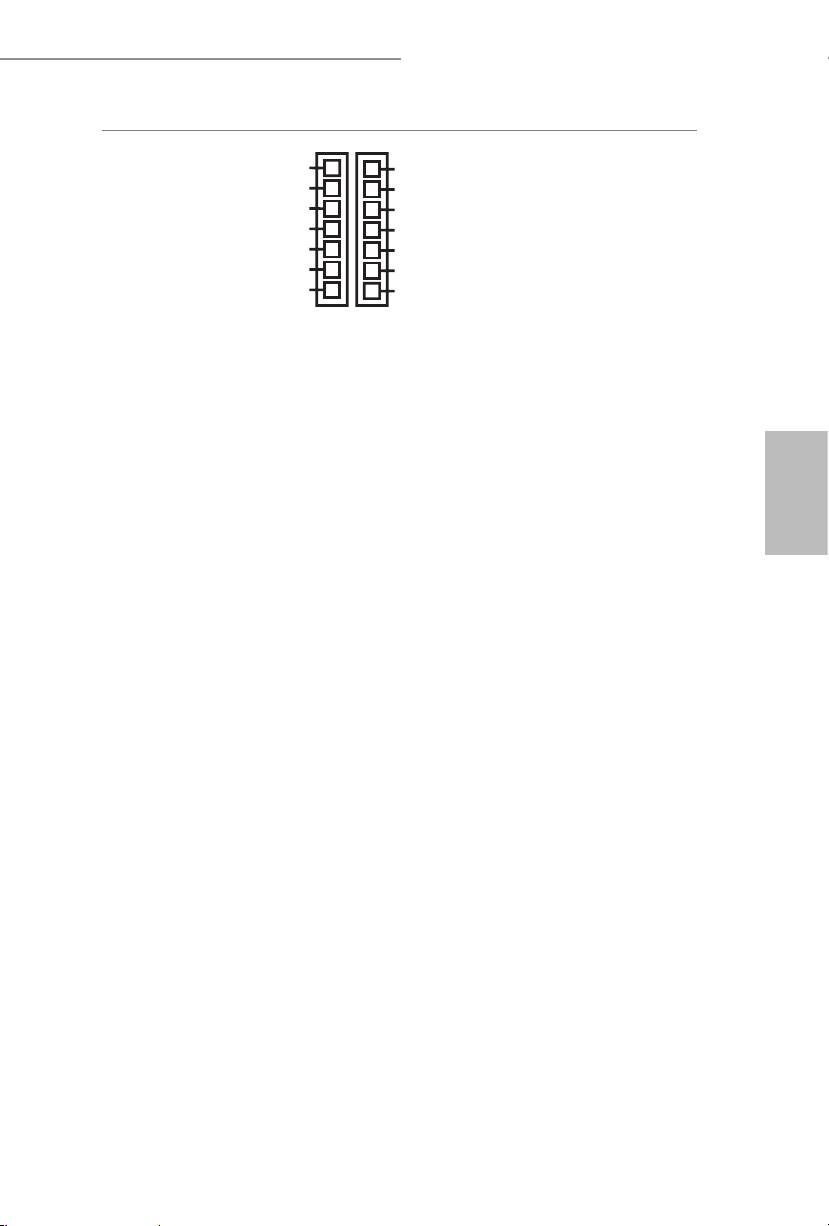

USB 3.0 ヘッダ ー

I/O パネルの 4 つの USB

（19 ピン USB3_8_9）

3.0 ポートに加えて、この

（1 ページまたは 2 ページ

マザ ー ボ ードには 2 つの

を 参 照 してくだ さい 、No.

15）

ヘッダ ーと 1 つ の ポ ート

（19 ピン USB3_10_11）

が装備されています。 各

（1 ページまたは 2 ページ

USB 3.0 ヘッダーは、2 つ

を 参 照 してくだ さい 、No.

16）

の ポ ートを サ ポ ートでき

ます。

(USB3_12)

（1 ページまたは 2 ページ

を 参 照 してくだ さい 、No.

13）

日本語

フロントパネルオーディ

このヘッダーは、フロント

オヘッダ ー

オーディオパネルにオー

（9 ピン HD_AUDIO1）

ディオデバイスを接続す

（1 ページまたは 2 ページ

るためのものです。

を 参 照 してくだ さい 、No.

40）

シャーシスピーカーヘッ

シャーシスピーカーはこ

ダー

のヘッダーに接続してく

（4 ピン SPEAKER1）

ださい。

（1 ページまたは 2 ページ

を 参 照 してくだ さい 、 No.

25）

166

VbusVbus

Vbus

IntA_PB_SSRX-

IntA_PA_SSRX-

IntA_PB_SSRX+

IntA_PA_SSRX+

GND

GND

IntA_PB_SSTX-

IntA_PA_SSTX-

IntA_PB_SSTX+

IntA_PA_SSTX+

GND

GND

IntA_PB_D-

IntA_PA_D-

IntA_PB_D+

IntA_PA_D+

Dummy

1.

ハイディフィニションオーディオはジャックセンシングをサポートしていますが、正しく

機能するためには、シャーシのパネルワイヤーが HDA をサポートしていることが必要

です。 お使 いのシステムを取り付けるには、当 社のマニュアルおよびシャーシのマニュ

アルの指示に従ってください。

2.

ACʼ97 オーディオパネルを使用する場合には、次のステップで、前面パネルオーディオ

ヘッダーに取り付けてください。

Mic_IN (MIC) を MIC2_L に接続します。

B. Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を OUT2_L に接 続します。

C. アース (GND) をアース (GND) に接 続します。

D. MIC_RETと OUT_RET は、HD オーディオパネル専用です。 ACʼ97 オーディオパネ

ルではこれらを接続する必要はありません。

E. フロントマイクを有 効にするには、Realtekコントロールパネルの「FrontMic」 タ ブ で 、「 録

音音量」を調整してください。

DUMMY

+5V

DUMMY

Z87 OC Formula/ac / Z87 OC Formula

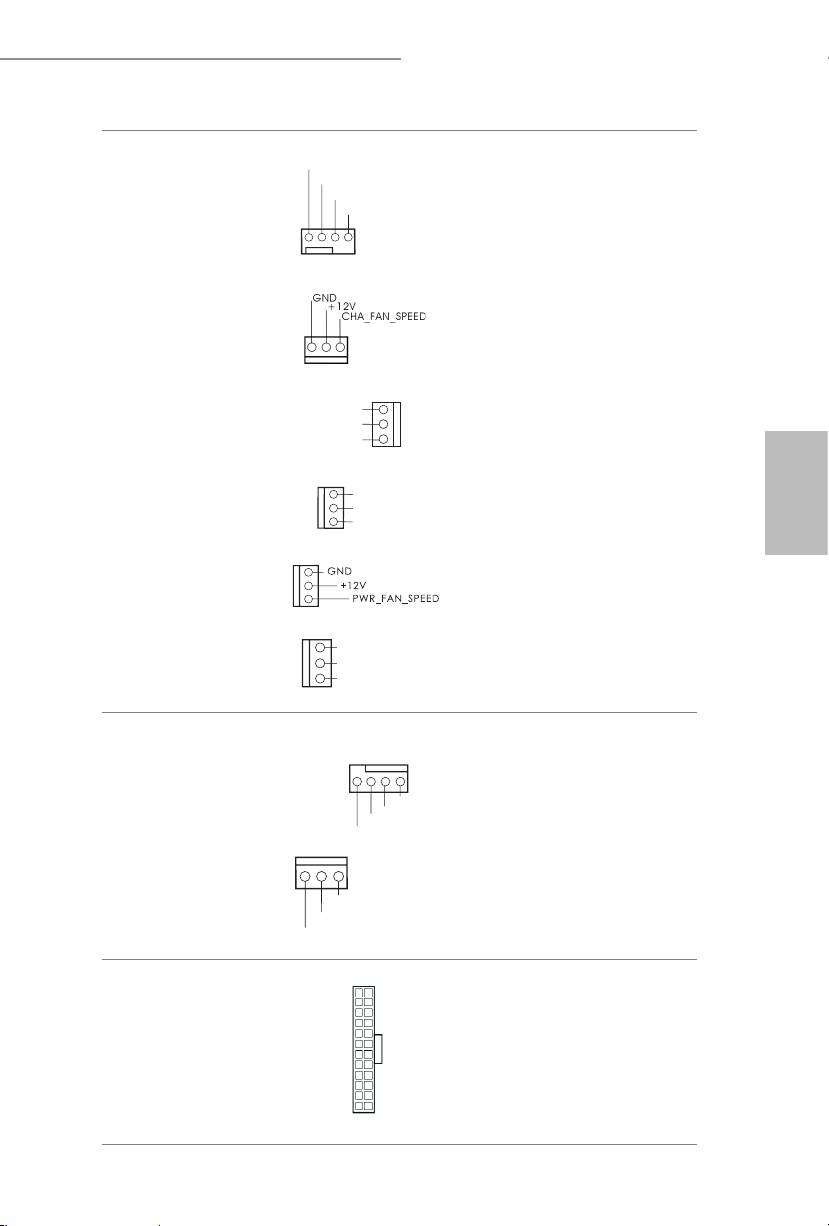

シャーシ、電源、および、

ファン ケ ーブ ル はファン

MOS ファンコネクタ

コネクターに接続し、黒線

（4 ピン CHA_FAN1）

（1 ページまたは 2 ページ

とアースピンを合 わ せて

を 参 照 してくだ さい 、

くだ さい 。

No. 37）

（3 ピン CHA_FAN2）

（1 ページまたは 2 ページ

を 参 照 してくだ さい 、

No. 34）

（3 ピン CHA_FAN3）

（1 ページまたは 2 ページ

を 参 照 してくだ さい 、

No. 19）

（3 ピン CHA_FAN4）

（1 ページまたは 2 ページ

を 参 照 してくだ さい 、

No. 42）

日本語

（3 ピン PWR_FAN1）

（1 ページまたは 2 ページ

を 参 照 してくだ さい 、

No. 41）

（3 ピン MOS_FAN1）

（1 ページまたは 2 ページ

を 参 照 してくだ さい 、

No. 43）

CPU ファンコネクタ ー

このマザーボードは 4 ピ

（4 ピン CPU_FAN1）

ン CPUファン（ 静 音 ファン ）

（1 ページまたは 2 ページ

コネクターを提供します。

を 参 照 してくだ さい 、

No. 3）

3 ピンの CPU ファン を 接

続する場合には、ピン 1-3

（3 ピン CPU_FAN2）

に 接 続 してくだ さい 。

（1 ページまたは 2 ページ

を 参 照 してくだ さい 、

No. 4）

ATX 電源コネクター

このマザーボードは 24 ピ

（24 ピン ATXPWR1）

ン ATX 電源コネクター

（1 ページまたは 2 ページ

を提供します。 20 ピンの

を 参 照 してくだ さい 、

ATX 電源を使用するに

No. 12）

は 、ピ ン 1と 13 番に合わ

せて接続してください。

167

167

+12V

CHA_FAN_SPEED

FAN_SPEED_CONTR

+ 12V

CHA_ FA

+12V

MOS_FAN_SPEED

+

12V

GND

+12V

GN D

+12V

CPU_FA

4 3 2 1

N_SPEED_CONTROL

12

24

1

13
