Z87 OC Formula/ac / Z87 OC Formula

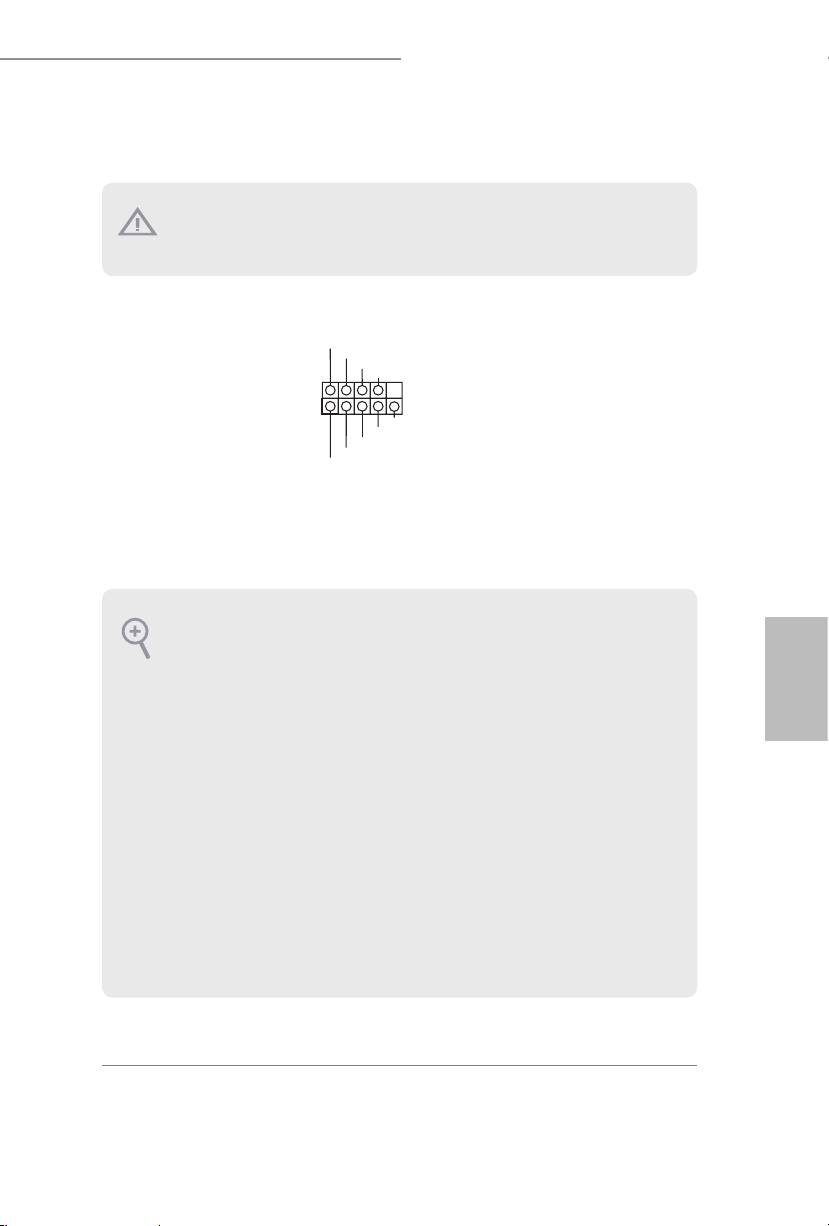

1.4 Terminais e conectores integrados
Os terminais e conectores integrados NÃO são jumpers. NÃO coloque tampas de jumpers sobre
estes terminais e conectores. Colocar tampas de jumpers sobre os terminais e conectores irá
causar danos permanentes à placa principal.

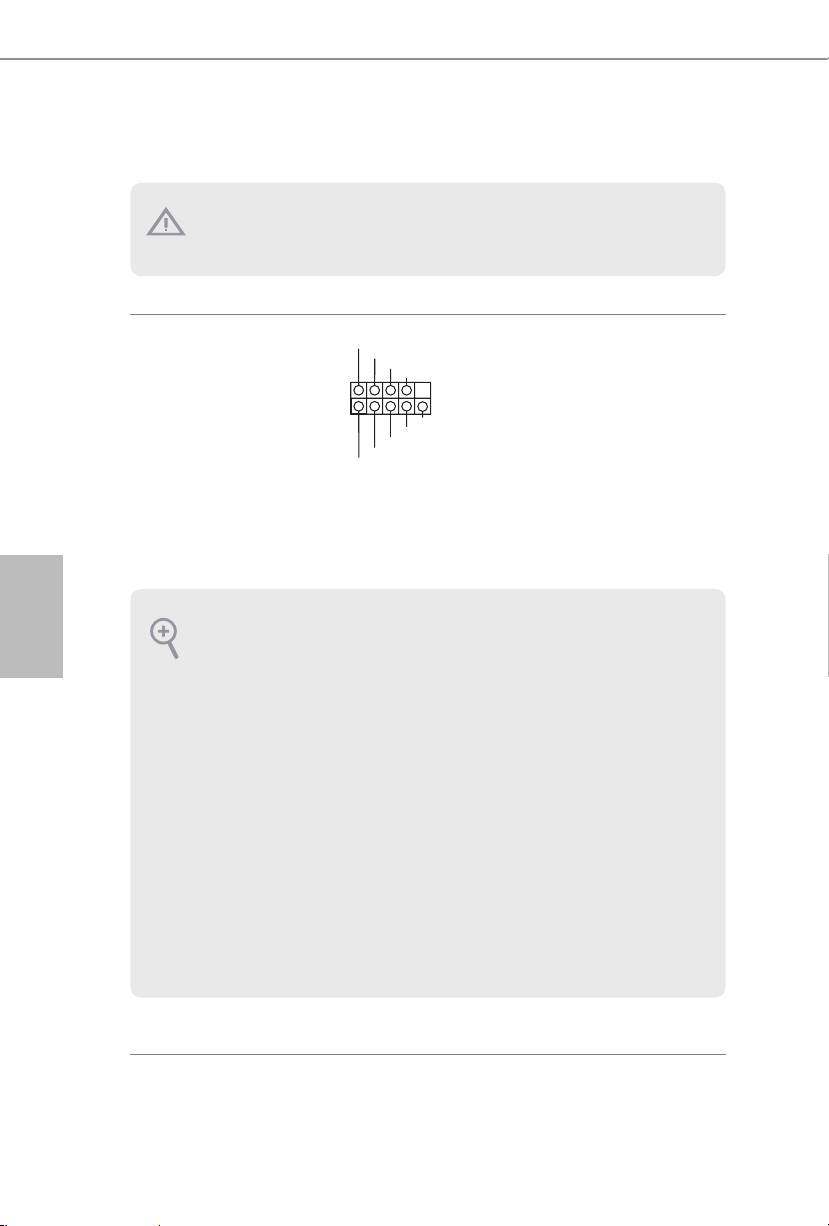

Terminal do painel de
Ligue o botão de
PLED+
sistema
PLED-
alimentação, o botão de
PWRBTN#
(PAINEL1 de 9 pinos)
GND
reposição e o indicador
(consultar p.1 ou 2, N.º 27)
do estado do sistema no
1
GND
chassis a este terminal de
R ESET#
GND
acordo com a descrição
HDLED-
HDLED+
abaixo. Tenha em atenção
os pinos positivos e
negativos antes de ligar os
cabos.
PWRBTN (Botão de alimentação):
Ligue ao botão de alimentação no painel frontal do chassis. Pode congurar a forma para
desligar o seu sistema através do botão de alimentação.
RESET (Botão de reposição):
Ligue ao botão de reposição no painel frontal do chassis. Prima o botão de reposição para
reiniciar o computador caso este bloqueie e não seja possível reiniciar normalmente.
Português
PLED (LED de alimentação do sistema):
Ligue ao indicador do estado da alimentação no painel frontal do chassis. O LED cará acesso
quando o sistema estiver em funcionamento. O LED cará intermitente quando o sistema
estiver nos estados de suspensão S1/S3. O LED cará desligado quando o sistema estiver no
estado de suspensão S4 ou desligado (S5).
HDLED (LED de actividade do disco rígido):
Ligue ao LED de actividade do disco rígido no painel frontal do chassis. O LED cará acesso
quando o disco rígido estiver a ler ou a escrever dados.
O design do painel frontal poderá variar dependendo do chassis. Um módulo de painel frontal
consiste principalmente em um botão de alimentação, um botão de reposição, um LED de
alimentação, um LED de actividade do disco rígido, um altifalante, etc. Ao ligar o seu módulo
de painel frontal do chassis a este conector, certique-se de que os os e os pinos têm uma
correspondência exacta.
119
119

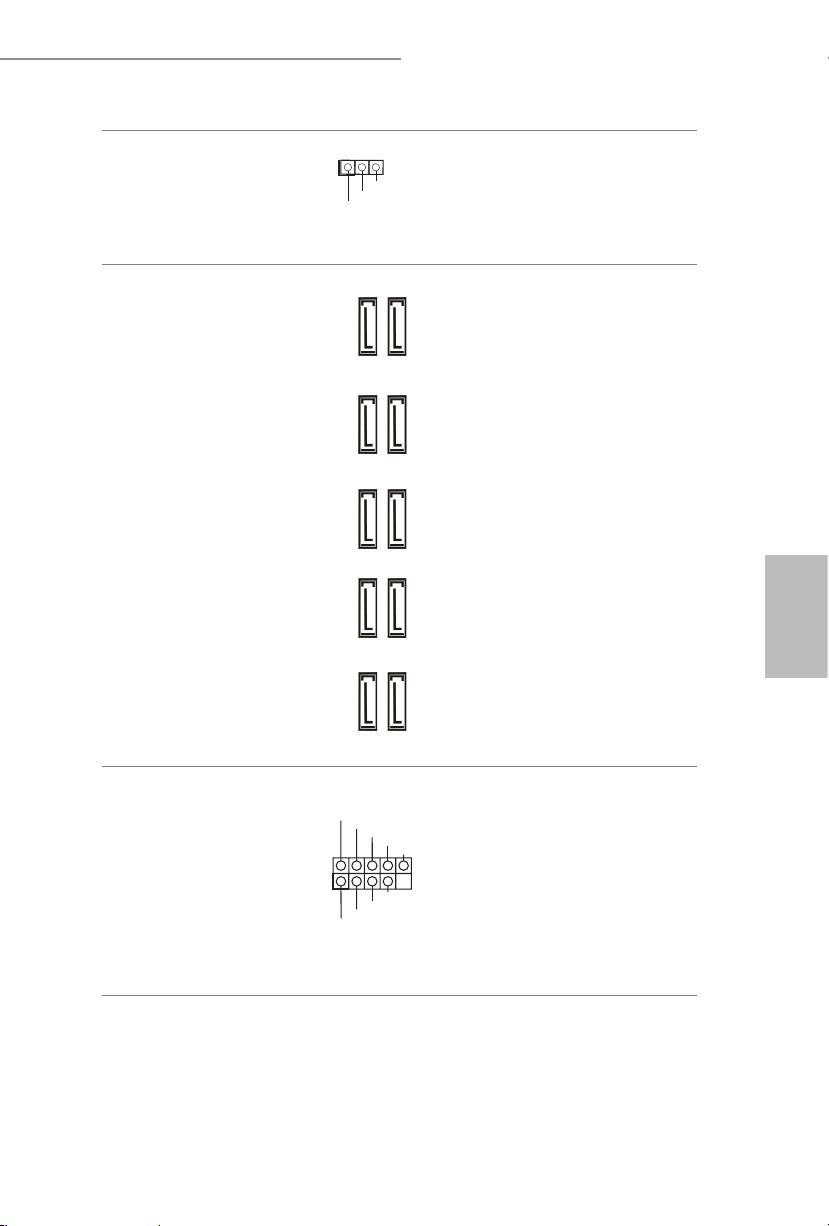

Conector do LED de
Ligue o LED de
alimentação
alimentação do chassis a
(PLED1 de 3 pinos)
este terminal para
indicar
(consultar p.12, N.º 17)
o estado de alimentação do
sistema.
Conectores ATA3 de série
Estes dez conectores
(SATA3_0_1:
SATA3 suportam
consultar p.1 ou 2, N.º 22)
cabos de dados SATA
(SATA1_2_3:
para dispositivos de
consultar p.1 ou 2, N.º 23
armazenamento interno
(SATA3_4_5:
com uma velocidade de
consultar p.1 ou 2, N.º 24
transferência de dados de
(SATA3_A1_A2:
até 6,0 Gb/s.
consultar p.1 ou 2, N.º 21)
Para diminuir o tempo
(SATA3_A3_A4:
de arranque, utilize as
consultar p.1 ou 2, N.º 20)
portas SATA Intel® Z87
(SATA3_0) para os seus
dispositivos de arranque.
Português
Terminais USB 2.0
Para além das duas portas
(USB2_3 de 9 pinos)
USB 2.0 no painel de E/
(consultar p.1 ou 2, N.º 33)
S, existem dois terminais
(USB4_5 de 9 pinos)
nesta placa principal. Cada
(consultar p.1 ou 2, N.º 36)
terminal USB 2.0 é capaz
de suportar duas portas.
120
1
PLED-
PLED+
PLED+
SATA3_0_1 SATA3_4_5SATA3_2_3
SATA3_A3_A4 SATA3_A1_A2
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR

Z87 OC Formula/ac / Z87 OC Formula

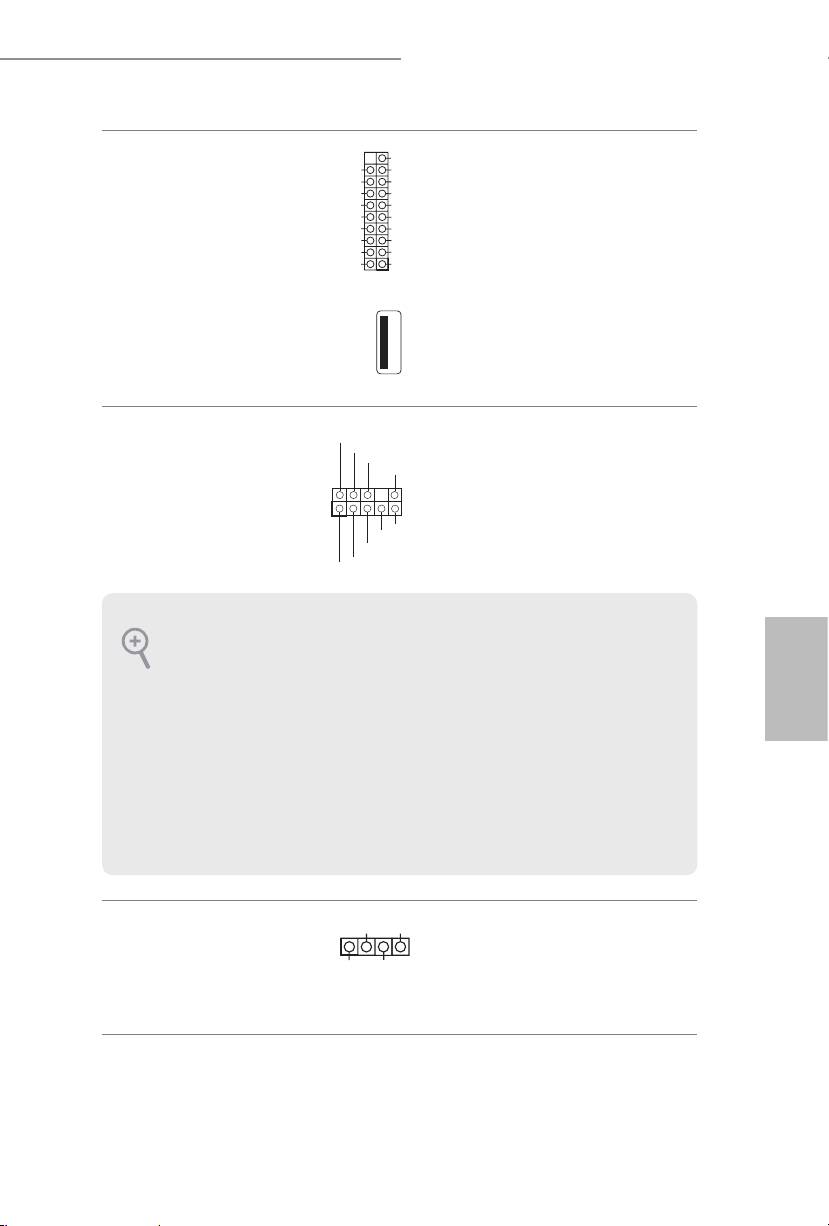

Terminais USB 3.0
Para além das quatro
(USB3_8_9 de 19 pinos)
portas USB 3.0 no painel
(consultar p.1 ou 2, N.º 15)
de E/S, existem dois
(USB3_10_11 de 19 pinos)
terminais e uma porta
(consultar p.1 ou 2, N.º 16)
nesta placa principal. Cada
terminal USB 3.0 é capaz
de suportar duas portas.
(USB3_12)
(consultar p.1 ou 2, N.º 13)
Terminal de áudio do
Este terminal destina-se
painel frontal
à ligação de dispositivos
(HD_AUDIO1 de 9 pinos)
áudio ao painel de áudio
(consultar p.1 ou 2, N.º 40)
frontal.
Português
Terminal do altifalante do
Ligue o altifalante do
chassis
chassis a este terminal.
(SPEAKER1 de 4 pinos)
(consultar p.1 ou 2, N.º 25)
121
121
1
VbusVbus
Vbus
IntA_PB_SSRX-
IntA_PA_SSRX-
IntA_PB_SSRX+
IntA_PA_SSRX+
GND
GND
IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND
IntA_PB_D-
IntA_PA_D-
IntA_PB_D+
IntA_PA_D+
Dummy
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
1. O Áudio de alta denição suporta Detecção de cha, mas o cabo de painel no chassis deverá
suportar HDA para funcionar correctamente. Siga as instruções no nosso manual e no
manual do chassis para instalar o seu sistema.
2. Se utilizar um painel de áudio AC’97, instale-o no terminal de áudio do painel frontal de
acordo com os passos abaixo:
A. Ligue Mic_IN (MIC) a MIC2_L.
B. Ligue Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Ligue Terra (GND) a Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Não precisa de os
ligar para o painel de áudio AC’97.
E. Para activar o microfone frontal, aceda ao separador “Microfone Frontal” no painel de
controlo Realtek e ajuste o “Volume de gravação”.
1
+5V
DUMMY
DUMMY
SPEAKER

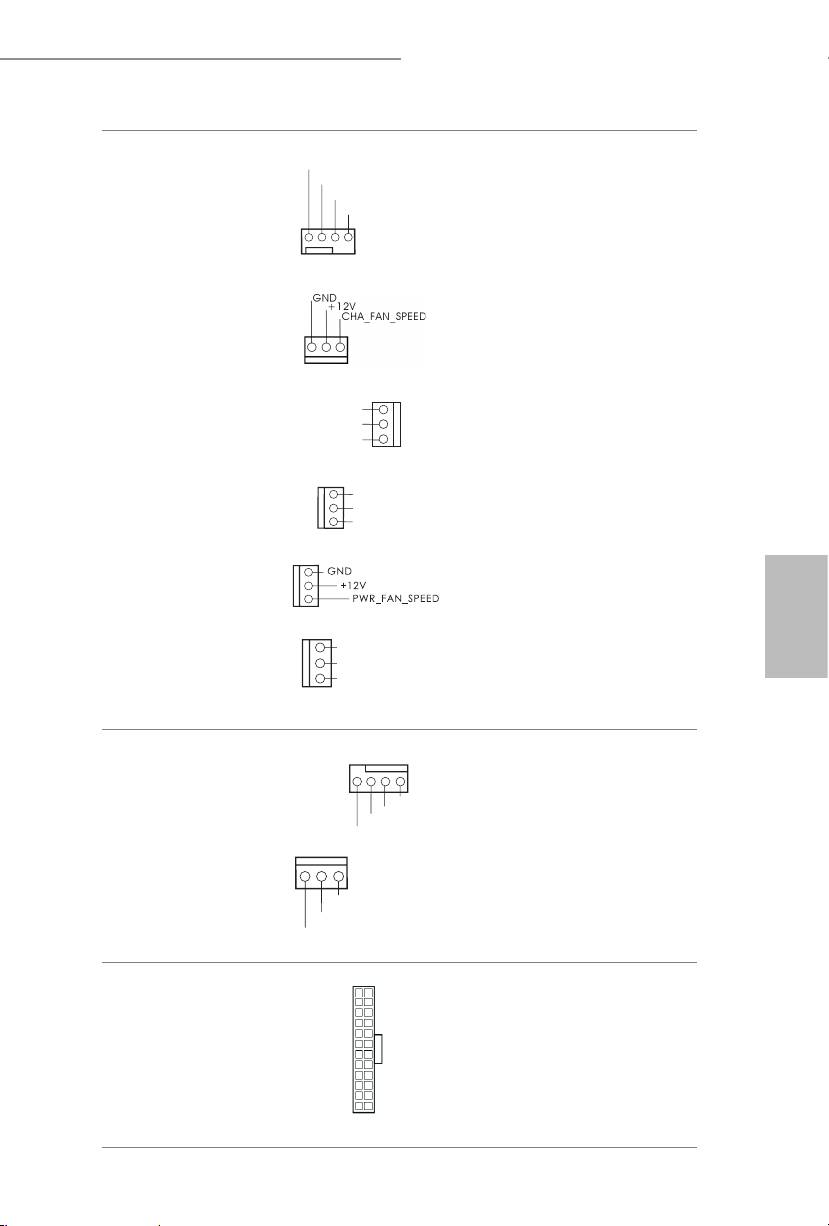

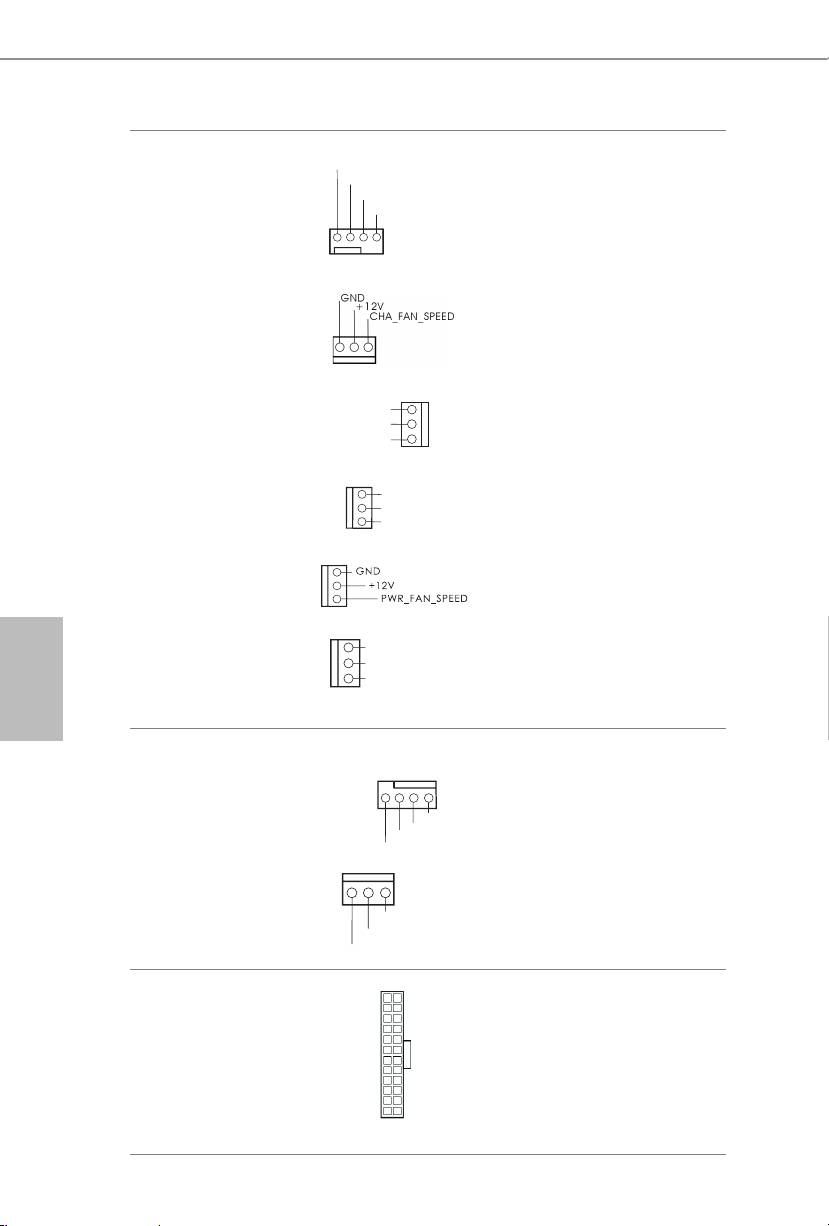

Conectores da ventoinha
Ligue os cabos da
do chassis, alimentação e
ventoinha aos conectores
MOS
da ventoinha colocando
(CHA_FAN1 de 4 pinos)
o cabo preto no pino de
(consultar p.1 ou 2, N.º 37)
ligação à terra.
(CHA_FAN2 3 pinos)
(consultar p.1 ou 2, N.º 34)
(CHA_FAN3 de 3 pinos)
(consultar p.1 ou 2, N.º 19)
(CHA_FAN4 de 3 pinos)
(consultar p.1 ou 2, N.º 42)
(PWR_FAN1 de 3 pinos)
(consultar p.1 ou 2, N.º 41)
Português
(MOS_FAN1 de 3 pinos)
(consultar p.1 ou 2, N.º 43)
Conectores da ventoinha
Esta placa principal inclui
da CPU
um conector de ventoinha
(CPU_FAN1 de 4 pinos)
de CPU (Ventoinha
(consultar p.1 ou 2, N.º 3)
silenciosa) de 4 pinos.
Se pretender ligar uma
ventoinha de CPU de 3
(CPU_FAN2 de 3 pinos)
pinos, ligue-a ao Pino 1-3.
(consultar p.1 ou 2, N.º 4)

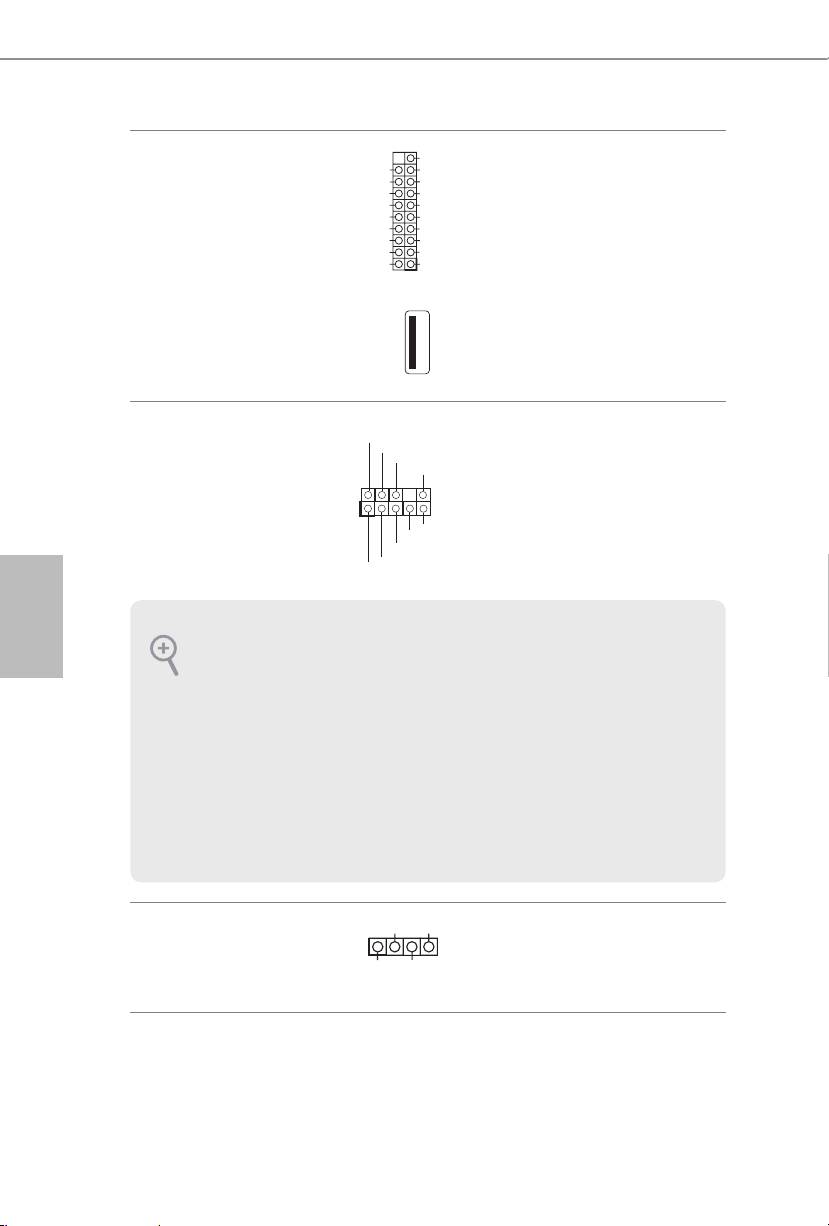

Conector de alimentação
Esta placa principal
inclui um conector de
ATX
alimentação de ATX de 24
(ATXPWR1 de 24 pinos)
pinos. Para utilizar uma
(consultar p.1 ou 2, N.º 12)
fonte de alimentação ATX
de 20 pinos, introduza-a
no Pino 1 e Pino 13.
122
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTR
OL
GND
+ 12V
CHA_ FA
N_SPEED
GND
+12V
MOS_FAN_SPEED
GND
+
12V
FAN_SPEED
GND
+12V
CPU_FAN_SPEED
GN D
+12V
CPU_FA
N_SPEED
FA
4 3 2 1
N_SPEED_CONTROL
12
24
1
13

Z87 OC Formula/ac / Z87 OC Formula
Português
123
123
4
1
8

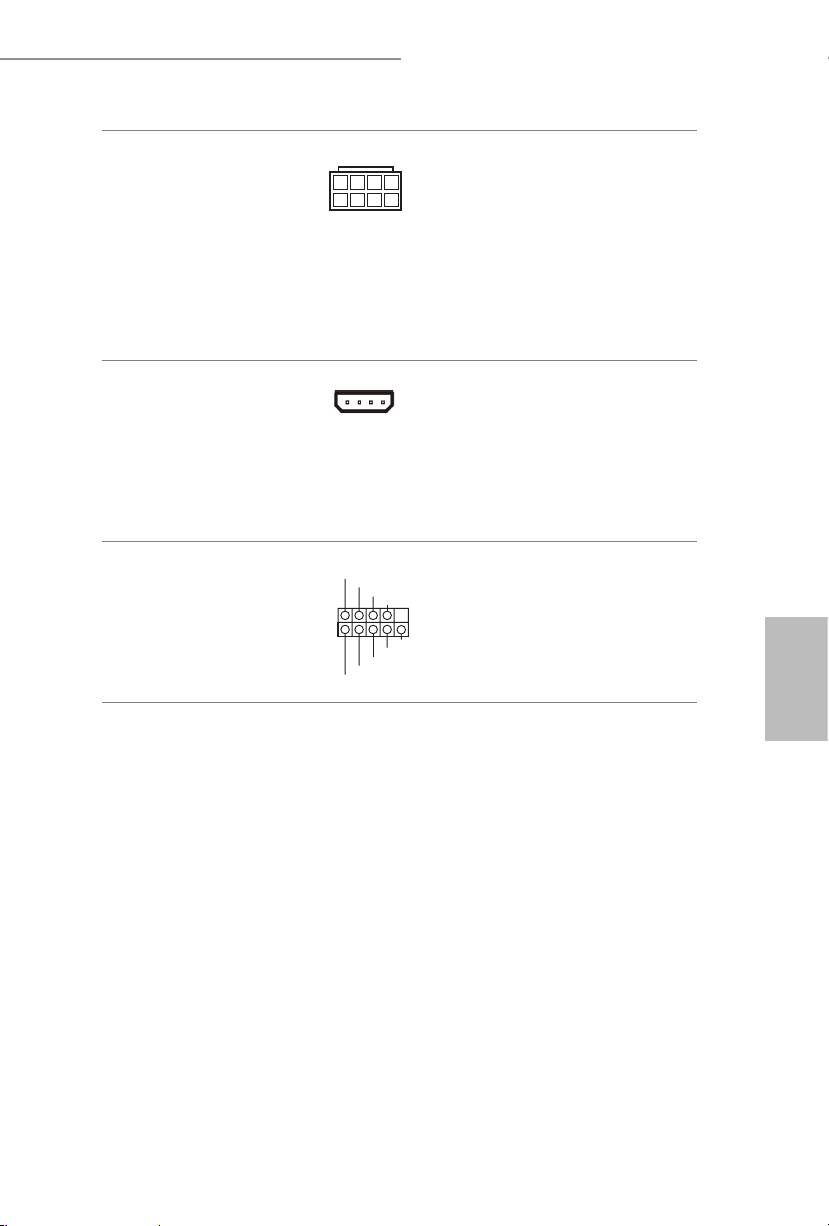

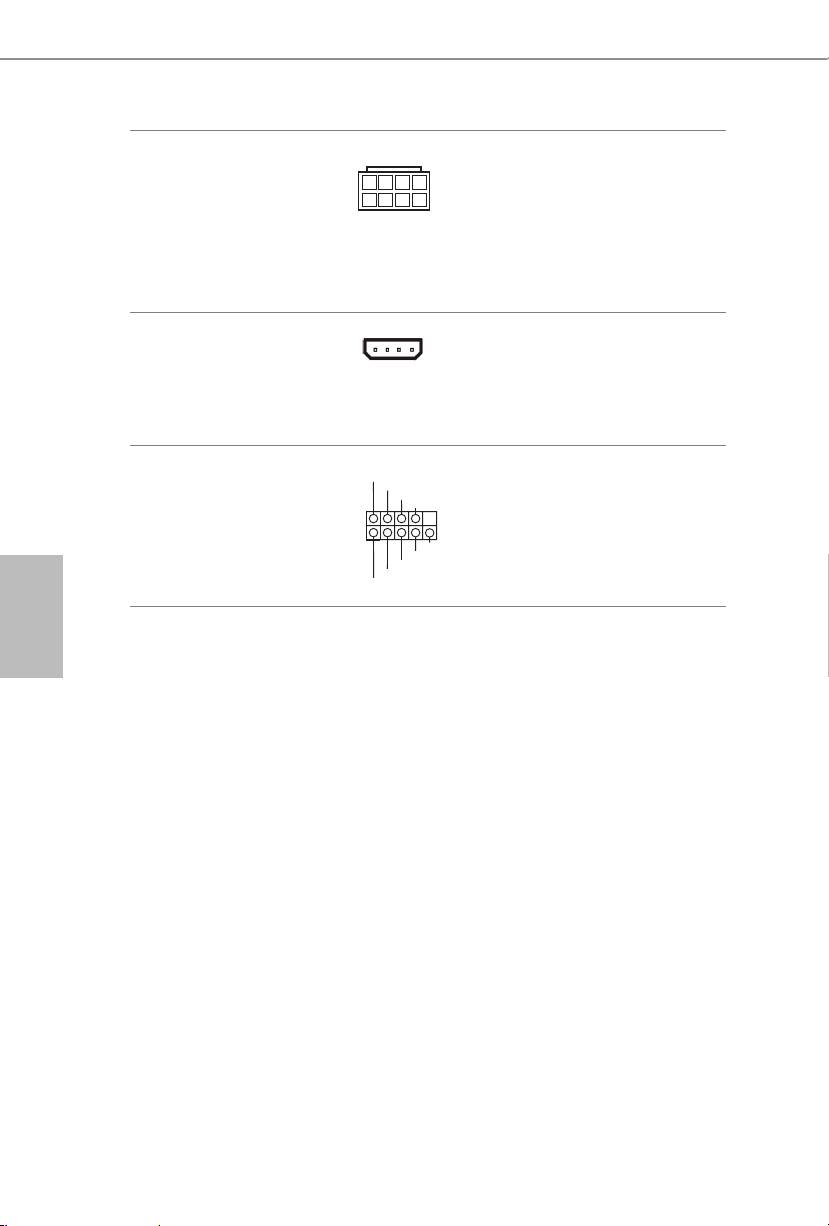

Conector de alimentação
5
Esta placa principal
de 12V ATX
inclui um conector de
(ATX12V1 de 8 pinos)
alimentação de 12V ATX
(consultar p.1 ou 2, N.º 1)
de 8 pinos. Para utilizar
(ATX12V3 de 8 pinos)
uma fonte de alimentação
(consultar p.1 ou 2, N.º 2)
ATX de 4 pinos,
introduza-a no Pino 1 e
Pino 5.
Conector de alimentação
Ligue este conector a um
SLI/XFIRE
conector de alimentação
(SLI/XFIRE_PWR1 de 4
do disco rígido quando
pinos)
existirem duas placas
(consultar p.1 ou 2, N.º 39)
grácas instaladas nesta
placa principal.
Terminal de porta de série
RRXD1
Este terminal COM1
DDTR#1
DDSR#1
(COM1 de 9 pinos)
CCTS#1
suporta um módulo de
(consultar p.1 ou 2, N.º 38)
porta de série.
RRTS#1
GND
TTXD1
DDCD#1
1
RRI#1

TM

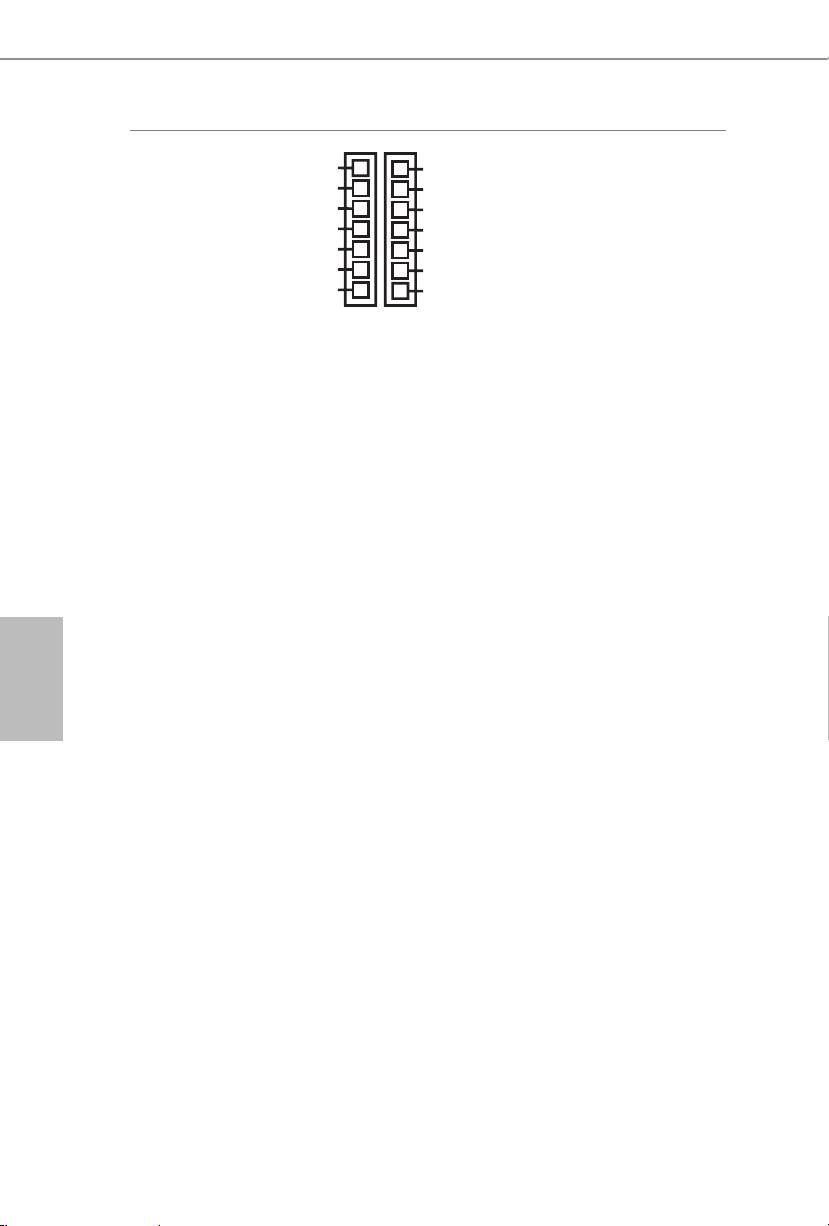

V-Probe
Os utilizadores
IO
PCH_IREF
GFX
VCOMP2
podem medir a
(VOL_CON1 de 7
SA
1.5VPCH
tensão componentes
pinos,
RING
1.05PCH
incorporados.
VCOMP
VCCM
VOL_CON2 de 7
CORE0
VCCin
PCH_IREF:
pinos )
GND
GND
Tensão de IREF de
(consultar p.1 ou 2,
PCH1,5V
N.º 11)
VCOMP2:
Tensão de 2ª COMP de
CPU
1,5VPCH:
Tensão de PCH 1,5V
1,05PCH:
Tensão de PCH 1,05V
VCCM:
Tensão de DRAM
VCC-in
:
Português
Tensão de entrada de CPU
IO:
Tensão de E/S de CPU
GFX:
Tensão de GFX (Grácos) da
CPU
SA:
Tensão de agente de
sistema da CPU
RING:
Tensão de Anel (cache) da
CPU
VCOMP:
Tensão de COMP de CPU
CORE0:
Tensão de CORE0 de CPU
124

Z87 OC Formula/ac / Z87 OC Formula
1.5 Interruptores inteligentes
A placa principal tem três interruptores inteligentes: Interruptor de Alimentação,
Interruptor de Reposição e Interruptor para Limpar o CMOS, que permitem aos
utilizadores ligar/desligar ou repor o sistema e limpar os valores CMOS rapidamente.
Interruptor de alimentação
O interruptor de alimentação
(PWRBTN)
Power
permite aos utilizadores ligar/
(consultar p.1 ou 2, N.º 28)
desligar o sistema rapidamente.
Interruptor de reposição
O interruptor de alimentação
(RSTBTN)
Reset
permite aos utilizadores repor
(consultar p.1 ou 2, N.º 29)
o sistema rapidamente.
Interruptor para limpar o
O interruptor para limpar o
CMOS
CMOS permite aos utilizadores
(CLRCBTN)
limpar os valores CMOS
(consultar p.1 ou 2, N.º 30)
rapidamente.
Esta função pode ser utilizada apenas quando o computador e a fonte de alimentação estiverem
desligados.
Português
Botões + / - de OC rápido
Os botões + / - de OC rápido
permitem aos utilizadores
(MINUS1:consultar p.1 ou 2,
ajustar rápida e facilmente a
N.º 7)
frequência OC em OC rápido.
(PLUS1:consultar p.1 ou 2,
N.º 8)
Botão de menu
O botão de MENU permite
aos utilizadores alternar
(MENU1:consultar p.1 ou 2,
rapidamente entre as
N.º 9)
informações de Data/Hora,
Temperatura e Tensão exibidas
no OLED de estado.
125
125
+
-
Este comportamento de overclocking depende da conguração do sistema, tal como a
capacidade da memória, a solução térmica, etc. O overclocking poderá afectar a estabilidade
do sistema, ou mesmo causar danos aos componentes e dispositivos. Não nos responsabilizamos
por possíveis danos causados pelo overclocking.
MENU

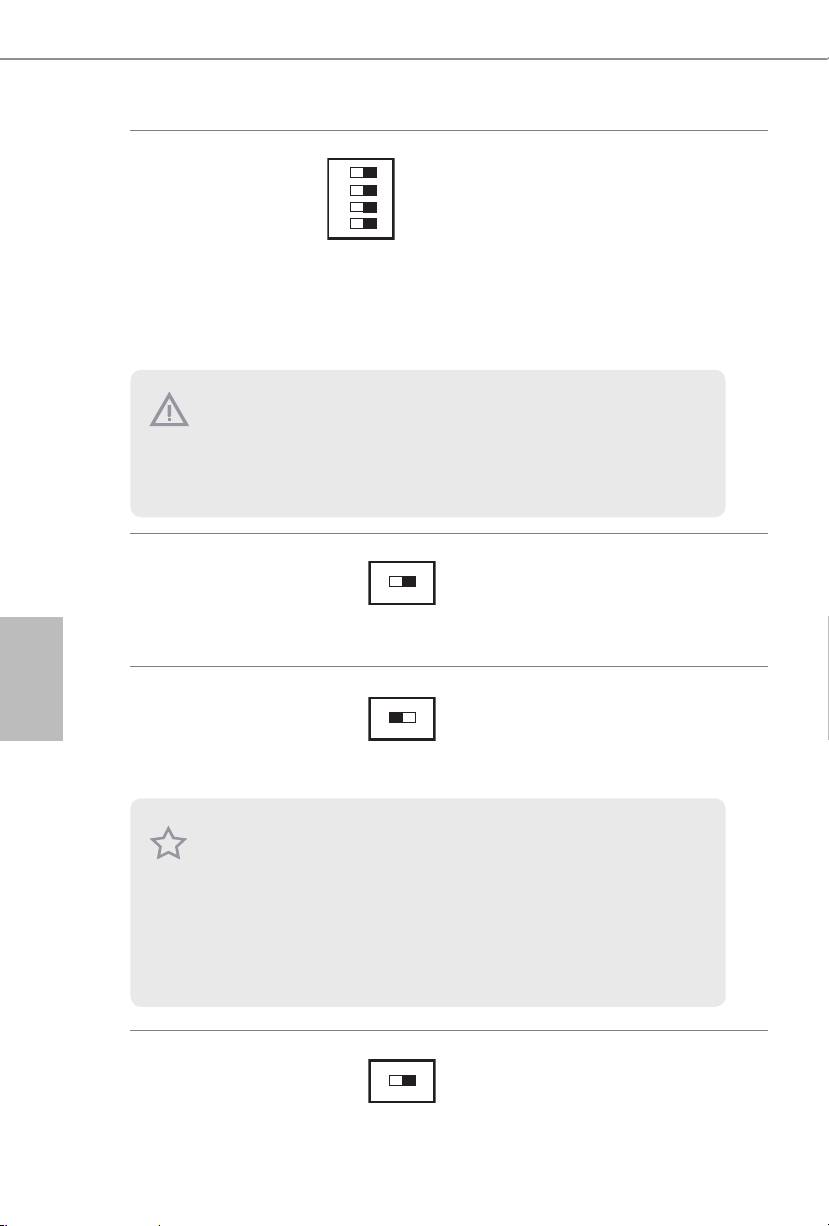

Interruptor para
1 2 3 4
ON
1: PCIE1
O interruptor para Ligar/
Desligar PCIe permite activar
Ligar/Desligar
2: PCIE2
e desactivar as ranhuras PCIE
PCIe(SWITCH1)
3: PCIE4
x16 correspondentes. Quando
(consultar p.1 ou 2,
4: PCIE6
uma das placas PCIE x16
instaladas deixar de funcionar,
N.º 14)
pode utilizar o interruptor
para Ligar/Desligar PCIe para
encontrar a placa avariada
com um só clique, sem ter de
remover as placas.
Interruptor de modo
OFF
ON
Se o Modo lento estiver
lento(SLOWMODE1)
activado, o processador
(consultar p.1 ou 2, N.º 17)
funcionar à frequência mais
Português
baixa.
Interruptor de selecção
O interruptor de selecção de
de BIOS(BIOS_SEL1)
BIOS permite que o sistema
(consultar p.1 ou 2, N.º 32)
arranque a partir do BIOS A
ou BIOS B.
Interruptor de modo LN2
OFF
O modo LN2 ajuda a eliminar
ON
os problemas de arranque a
(LN2MODE1)
frio nos processadores durante
(consultar p.1 ou 2, N.º 18)
um overclocking extremo com
Azoto líquido.
126
AB
1. Certique-se de que desliga a alimentação do sistema antes de mudar o interruptor.
2. Se desactivar o interruptor para Ligar/Desligar PCIe, a sua placa PCIE poderá queimar se
esta for de fraca qualidade. Para obter mais informações acerca das especicações da sua
placa contacte o vendedor da mesma.
3. O interruptor para Ligar/Desligar PCIe destina-se apenas a depuração. Se não desejar
utilizar a sua placa PCIE, retire-a da placa principal.
Esta placa principal possui dois chips de BIOS, um BIOS principal (BIOS_A) e um BIOS de
reserva (BIOS_B), que aumenta a segurança e estabilidade do seu sistema. Em condições
normais, o sistema funcionará no BIOS principal. No entanto, se o BIOS principal estiver
corrompido ou danicado, coloque o Interruptor de Selecção de BIOS na posição "B" e o BIOS
de reserva irá assumir as funções no próximo arranque do sistema. Em seguida, utilize “Secure
Backup UEFI“ no utilitário de conguração do BIOS para duplicar a cópia de um cheiro de
BIOS funcional para o BIOS principal para garantir o funcionamento normal do sistema. Por
motivos de segurança, os utilizadores não podem actualizar manualmente a cópia de segurança
do BIOS. Os utilizadores podem consultar os LED da BIOS (BIOS_A_LED ou BIOS_B_LED)
para identicar qual o BIOS activado nesse momento.

Z87 OC Formula/ac / Z87 OC Formula
1 Giriş
ASRock'ın zorlu kalite kontrol süreçlerinden geçmiş olan güvenilir ASRock Z87 OC
Formula/ac / Z87 OC Formula anakartını satın aldığınız için teşekkür ederiz. Sağlam
tasarımı ile ASRock'ın kalite ve dayanıklılık taahhüdüne uygun şekilde mükemmel
performans sağlar.
Anakart özellikleri ve BIOS yazılımı güncellenebileceğinden, bu dokümantasyonun içeriği
herhangi bir bildirimde bulunulmaksızın değiştirilebilir. Bu dokümantasyon üzerinde herhangi
bir değişiklik yapılması halinde, güncellenmiş sürüm, herhangi bir bildirim yapılmaksızın
ASRock'ın web sitesinde yer alacaktır.. Bu anakart ile ilgili olarak teknik destek almak
istiyorsanız, lütfen kullandığınız model hakkında özel bilgiler için web sitemizi ziyaret edin.
En güncel VGA kartları ve CPU destek listelerini de ASRock'ın web sitesinden bulabilirsiniz.
ASRock web sitesi http://www.asrock.com.
1.1 Ambalaj İçeriği
• ASRock Z87 OC Formula/ac / Z87 OC Formula Anakart (EATX Form Faktörü)
• ASRock Z87 OC Formula/ac / Z87 OC Formula Hızlı Kurulum Kılavuzu
Türkçe
• ASRock Z87 OC Formula/ac / Z87 OC Formula Destek CD'si
• 10 x Seri ATA (SATA) Veri Kablosu (İsteğe Bağlı)
Türkçe
• 2 x SATA 1 - 1 Güç Kablosu (İsteğe Bağlı)
• 1 x I/O Panel Kalkanı
• 1 x ASRock Esnek SLI Köprü Bağlantı Kablosu
• 2,5" HDD/SSD Raf içeren 1 x Ön USB 3.0 Panel
• 4 x HDD Vida
• 6 x Kasa Vidası
• 1 x Arka USB 3.0 Braketi
• 10 x OC Ayaklar
• GELID Solüsyon GC-Aşırı Termal Bileşik
• 1 x ASRock WiFi 2,4/5GHz Anten (yalnızca Z87 OC Formula/ac için)
• 2 x SMA Wi-Fi Anten Kablosu (yalnızca Z87 OC Formula/ac için)
• 1 x WiFi Modül Vidası (yalnızca Z87 OC Formula için)
127
127

1.2 Özellikler
Platform
• EATX Form Faktörü (30,5 cm x 26,7 cm, 12,0 inç x 10,5 inç)
• Premium Gold Sığa tasarımı (%100 Japon-malı kaliteli İletken
Polimer Sığalar)
A-Stili
• Home Cloud
• Koruyucu Kaplama
TM
• Purity Sound
• 802.11ac WiFi (yalnızca Z87 OC Formula/ac için)
• HDMI-Girişi
OC Formula
OC Formula Güç Kiti
Kiti
• 12 Güç Saası Tasarımı
• Digi Power
• Çi Yığınlı MOSFET (DSM)
• Çoklu Filtre Kapağı (MFC) (Farklı gürültüleri 3 farklı
kapasitörle ltreleyin: DIP katı kapak, POSCAP ve MLCC)
Türkçe
• Yüksek Kaliteli Alaşım Sıkıştırma (Demir tozu sıkıştırmaya
kıyasla çekirdek kaybını %70 düşürür)
OC Formula Bağlantı Kiti
Türkçe
• Yüksek Yoğunluklu Güç Bağlayıcısı (8 pim)
• 15μAltın Parmak (İşlemci yuvaları, bellek yuvaları ve PCIE x16
yuva)
• Bozunumsuz Yuva
OC Formula Soğutma Kiti
• Çi Güç Soğutma (Birleşik etkin havayla soğutma ve suyla
soğutma)
• 8 Katman PCB
• 4 x 2oz bakır
• GELID Solüsyon GC-Aşırı Termal Bileşik
OC Formula Monitör Kiti
• Durum OLED
• Çoklu Termal Sensör
CPU
• 4ncü Nesil Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® /
Celeron®, LGA1150 Paketinde desteklemektedir
• 12 Güç Saası Tasarımı
• Intel® Turbo Boost 2.0 Teknolojisini destekler
• Intel® K-Serisi kilitsiz CPU özelliğini destekler
128
• ASRock BCLK tam aralıklı Hız Aşırtmayı destekler

Z87 OC Formula/ac / Z87 OC Formula
®
Yonga kümesi
• Intel
Z87
Bellek
• Çi Kanallı DDR3 bellek teknolojisi
• 4 x DDR3 DIMM yuvaları
• ECC olmayan, ara belleğe alınmamış DDR3 3000+(OC)/
2933(OC)/2800(OC)/2400(OC)/2133(OC)/1866
(OC)/1600/1333/1066 belleği destekler
• Maksimum sistem belleği kapasitesi: 32GB
• Intel® Üstün Bellek Proli (XMP)1.3/1.2 özelliğini destekler
• Bozunumsuz Yuva
Genişletme
• 3 x PCI Express 3.0 x16 yuva (PCIE1/PCIE2/PCIE4:x16'da
Yuvası
(PCIE1) tek; x8'de (PCIE1) / x8'de (PCIE2) çi; x8'de (PCIE1)
/ x4'te (PCIE2) / x4'te (PCIE4) üçlü)
• 1 x PCI Express 2.0 x16 yuva (PCIE6:x4 modu)
• 2 x PCI Express 2,0 x1 yuva
• 1 x mini PCI Express yuvası: WiFi + BT modülü için*mini PCI
Türkçe
Express yuvası PCIE5 yuvasıyla paylaşılır
• PLX8605 gömülü
TM
TM
• AMD Quad CrossFireX
, 4-Way CrossFireX
, 3-Way
Türkçe
TM
TM
CrossFireX
ve CrossFireX
destekler
TM
TM
• NVIDIA® Quad SLI
ve SLI
birimlerini destekler
Grakler
• Intel® HD Graphics Dahili Görselleri ile VGA çıktıları, yalnızca
GPU entegre edilmiş işlemciler ile desteklenir.
• Intel® HD Graphics Dahili Görsellerini destekler : AVC, MVC
TM
(S3D) ve MPEG-2 Full HW Encode1, Intel® InTru
3D, Intel®
TM
Net Video HD Teknolojisi, Intel® Insider
, Intel® HD Graphics
4400/4600 ile Intel® Quick Sync Video
• Pixel Shader 5.0, DirectX 11.1
• Maksimum paylaşılan bellek 1792MB
• 4K × 2K (4096x2304) @ 24Hz'ye kadar çözünürlükte HDMI
teknolojisini destekler
• HDMI ile Otomatik Dudak Senkronizasyonu (12bpc=, xvYCC
ve HBR (Yüksek Bit Hızında Ses) özelliklerini destekler
(Uyumlu bir HDMI monitörü kullanılmalıdır)
• HDMI bağlantı noktasıyla HDCP işlevini destekler
• HDMI bağlantı noktasıyla Full HD 1080p Blu-ray (BD)
kayıttan yürütmeyi destekler
129
129

Ses
• İçerik Koruma Özelliği ile 7.1 CH HD Ses (Realtek ALC1150
Ses Codec Bileşeni)
• Üstün Blu-ray ses desteği
• Purity Sound™ birimini destekler
- fark yükselteci ile 115dB SNR DAC
- TI® NE5532 Premium Kulaklık Amplikatörü (600 Ohm'a
kadar kulaklıkları destekler)
- Doğrudan Bağlantı Teknolojisi
- EMI koruma kapağı
- PCB ayrı koruma
• DTS Connect işlevini destekler
LAN
• Gigabit LAN 10/100/1000 Mb/s
• Giga PHY Intel® I217V
• Intel® Uzaktan Uyandırma Teknolojisini destekler
• LAN Açılışını Destekler
• Enerji Verimliliğine Sahip Ethernet 802.3az işlevini destekler
• PXE özelliğini destekler
Türkçe
Arka Panel I/O
• 1 x PS/2 Fare/Klavye Bağlantı Noktası
Türkçe
• 1 x HDMI Çıkış Bağlantı Noktası
• 1 x HDMI Giriş Bağlantı Noktası
• 1 x Optik SPDIF Çıkışı Bağlantı Noktası
• 2 x USB 2.0 Bağlantı noktası
• 4 x USB 3.0 Bağlantı Noktası (Intel Z87)
* USB3_10_11, PCIE6 ile paylaşılır. PCIE6 yuvası meşgulse
USB3_10_11, USB 2.0'a geçer.
• 4 x USB 3.0 Bağlantı Noktası (Etron EJ188H)
• LED'e sahip 1 x RJ-45 LAN Bağlantı Noktası (ACT/LINK LED
ve SPEED LED)
• 1 x CMOS'u Temizle Düğmesi
• HD Ses Jakı: Arka Hoparlör / Merkezi / Bas / Hat Girişi / Ön
Hoparlör / Mikrofon
130

Z87 OC Formula/ac / Z87 OC Formula
Depolama
• Intel® Z87 6 x SATA3 6,0 Gb/s bağlayıcıları, RAID (RAID 0,
RAID 1, RAID 5, RAID 10, Intel Hızlı Depolama Teknolojisi
12 ve Intel Akıllı Yanıt Teknolojisi), NCQ, AHCI ve “Hot Plug”
işlevlerini destekler
• 4 x ASMedia ASM1061 SATA3 6,0 Gb/s bağlayıcıları NCQ,
AHCI ve “Hot Plug” işlevlerini destekler
Bağlayıcı
• 1 x COM Bağlantı noktası bağlantısı
• 1 x Güç LED bağlantısı
• 2 x CPU Fan bağlayıcıları (1 x 4-pin, 1 x 3-pin)
• 4 x Kasa Fanı konektörü (1 x 4-pin, 3 x 3-pin)
• 1 x Güç Fanı bağlayıcısı (3-pin)
• 1 x MOS Fanı bağlayıcısı (3 pimli)
• 1 x 24 pin ATX güç bağlayıcısı
• 2 x 8 pim 12V güç bağlayıcısı (Yüksek Yoğunluklu Güç
Konektörü)
• 1 x SLI/XFire güç bağlayıcısı
• 1 x Ön panel ses bağlayıcısı
Türkçe
• 2 x USB 2.0 bağlantısı (6 USB 2.0 bağlantı noktasını destekler)
• 1 x Dikey Tip A USB 3.0
Türkçe
• 2 x USB 3.0 bağlantısı (4 USB 3.0 bağlantı noktasını destekler)
• 1 x LED'li Güç Anahtarı
• 1 x LED'li Sıfırlama Anahtarı
• 1 x CMOS'u Temizle Anahtarı
TM
• V-Probe
: 2 x 7 takım yerleşik voltaj ölçüm noktası
• Hızlı OC Düğmesi: OC frekansını ayarlamak için +/- düğmeleri
• 1 x PCIe AÇMA/KAPATMA Anahtarı
• 1 x Nokta Durumu Denetleyici (PSC)
• 1 x Yavaş Mod Anahtarı
• 1 x LN2 Modu Anahtarı
• 1 x BIOS Seçim Anahtarı
BIOS Özelliği
• Çok Dilli GUI Desteği ile 2 x 64Mb AMI UEFI Legal BIOS (1 x
Ana BIOS ve 1 x Yedek BIOS)
• Güvenli Yedekleme UEFI Teknolojisini destekler
• ACPI 1.1 Uyumluluğu Uyandırma Olayları
• SMBIOS 2.3.1 Desteği
• CPU, DRAM, PCH 1,05V, PCH 1,5V Voltaj Çoklu Ayarı
131
131

Destek CD'si
• Sürücüler, Yardımcı Yazılımlar, AntiVirüs Yazılımı (Deneme
Sürümü), CyberLink MediaEspresso 6.5 Deneme Sürümü,
Google Chrome Tarayıcı ve Araç Çubuğu, Start8, MeshCentral,
Splashtop Streamer
Donanım
• İşlemci/Kasa/Güç/MOS Sıcaklığı Algılama
• İşlemci/Kasa/Güç/MOS Fanı Devirölçer
• İşlemci/Kasa/MOS Sessiz Fan (Kasa Fan Hızının İşlemci
Sıcaklığına Göre Otomatik Olarak Ayarlanmasını Sağlar)
• İşlemci/Kasa/MOS Fanı Çoklu Hız Kontrolü
• Çoklu Termal Sensör
• Voltaj İzleme: +12V, +5V, +3,3V, CPU Vcore
• 1 x Durum OLED
OS
• Microso® Windows® 8 / 8 64-bit / 7 / 7 64-bit ile uyumlu
Belgeler
• FCC, CE, WHQL
Türkçe
• ErP/EuP için hazır (ErP/EuP için hazır güç beslemesi
gereklidir)
Türkçe
* Detaylı ürün bilgisi için, lütfen web sitemizi ziyaret edin: http://www.asrock.com
Lütfen, BIOS ayarlarını düzenleme, Bağımsız Hız Aşırtma Teknolojinin uygulanması ya da
üçüncü kişilerin hız aşırtma araçlarının kullanılması da dahil olmak üzere tüm hız aşırtma
işlemlerinin belirli bir risk taşıdığını unutmayın. Hız aşırtma, sisteminizin dayanıklılığını
etkileyebilir, hatta sisteminizde yer alan bileşen ve aygıtlara zarar verebilir. Bunu riski ve
masraarı size ait olmak üzere gerçekleştirilmelidir. Hız aşırtmadan doğabilecek zararlar
konusunda sorumlu olmayacağız.
Sınırlamalar nedeniyle, gerçek bellek boyutu Windows® 32-bit işletim sistemleri çerçevesinde
sistem kullanımına ayrıldığı için 4GB'den az olabilir. Windows® 64-bit işletim sistemlerinde
bu tür sınırlamalar yoktur. Windows® tarafından kullanılmayan bellekten faydalanmak için
ASRock XFast RAM'i kullanabilirsiniz.
132

Z87 OC Formula/ac / Z87 OC Formula

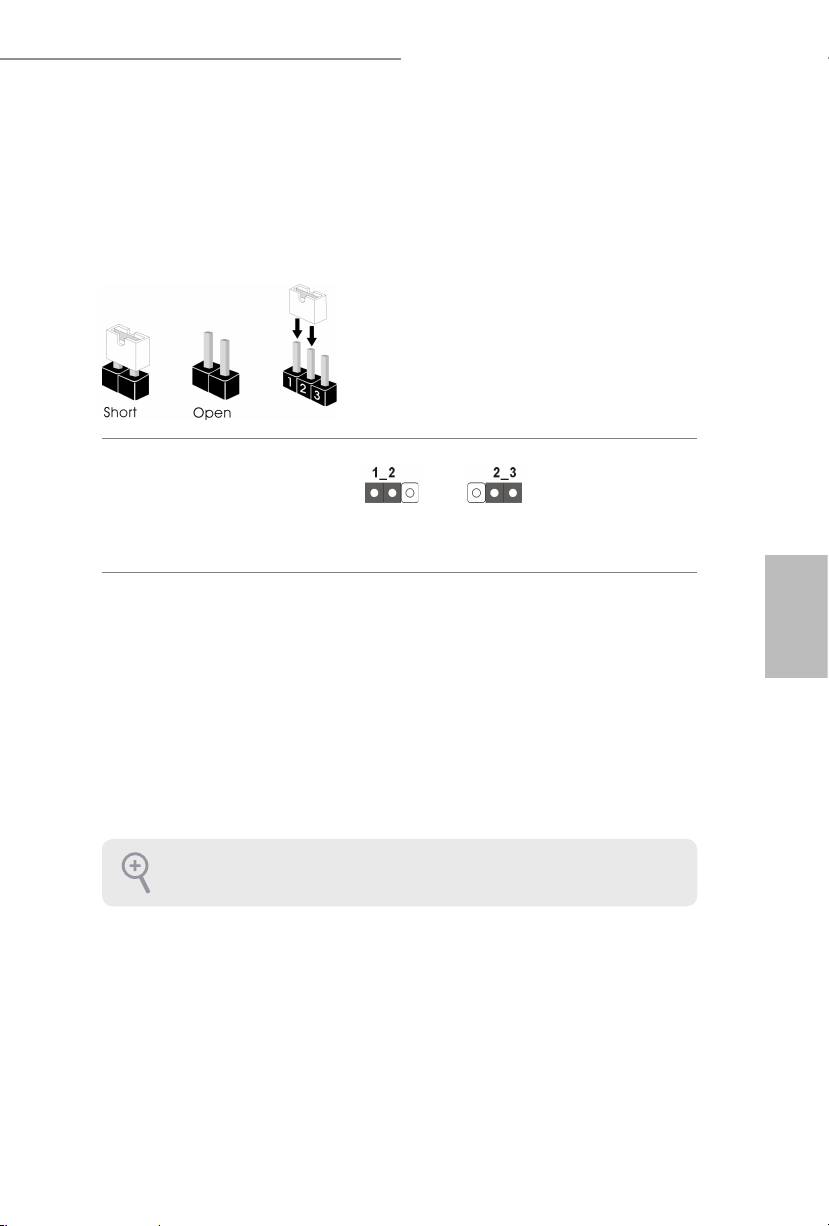

1.3 Bağlantı Teli Kurulumu
Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine
yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel
"Kısa" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı
teli kapağı bulunan 3-pin bağlantı telini göstermektedir.
CMOS'u Temizle Bağlantı
Teli
(CLRCMOS1)
CMOS'u TemizleVarsayılan
(bkz. s.1 veya s.2, No. 35)
Türkçe
CLRCMOS1, CMOS verilerini temizlememizi sağlar. Sistem parametrelerini
temizlemek ve varsayılan kurulum ayarlarına sıfırlamak için, lütfen bilgisayarı
Türkçe
kapatın ve güç kablosunu güç beslemesinden çekin. 15 saniye bekledikten
sonra, CLRCMOS1 üzerindeki pin2 ve pin3'ü 5 saniye boyunca kısaltmak için
bir bağlantı teli kullanın. Ancak, CMOS'u lütfen BIOS'u güncelledikten hemen
sonra temizlemeyin. BIOS'u güncelledikten hemen sonra CMOS'u temizlemeniz
gerekirse, önce sistemi başlatın ve ardından CMOS temizleme işlemi öncesinde
yeniden kapatın. Lütfen, parola, tarih, saat ve varsayılan kullanıcı prolinin yalnızca
CMOS bataryası çıkarıldığında temizleneceğini unutmayın.
Clear CMOS Anahtarı, Clear CMOS bağlantı teli ile aynı işleve sahiptir.
133
133

1.4 Ekli Bağlantılar ve Bağlayıcılar
PLED+
Sistem Paneli Bağlantısı
Güç anahtarını bağlayın,
PLED-
PWRBTN#
(9-pin PANEL1)
GND
kasa üzerindeki anahtar ile
(bkz. s.1 veya 2, No. 27)
sistem durumu belirtecini
aşağıdaki pim düzenine
R ESET#
GND
göre sıfırlayın. Kabloları
HDLED-
HDLED+
bağlarken pozitif ve negatif
pimleri not edin.
Türkçe
Türkçe
134
1
Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı
ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar
üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir.
GND
PWRBTN (Güç Anahtarı):
Güç anahtarını kasa ön paneline bağlayın. Güç anahtarını kullanarak sistemin hangi yöne
hareketle kapanacağını seçebilirsiniz.
RESET (Sıfırlama Anahtarı):
Sıfırlama anahtarını kasa ön paneline bağlayın. Bilgisayarın kilitlenmesi ve normal şekilde
yeniden başlatılamaması halinde reset (sıfırla) düğmesine basın.
PLED (Sistem Güç LED'i):
Güç durumu göstergesini kasa ön paneline bağlayın. Sistem çalışırken LED ışığı yanacaktır.
Sistem S1/S3 uyku durumdayken LED ışığı yanıp söner. Sistem S4 uyku durumunda ya da
kapalıyken (S5) LED ışık kapanır.
HDLED (Sabit Disk Etkinlik LED'i):
Sabit sürücü etkinlik LED'ini kasa ön paneline bağlayın. Sabit sürücü veri okur ya da yazarken
LED ışığı yanar.
Ön panel tasarımı kasaya göre değişiklik gösterebilir. Bir ön panel modülü, temel olarak bir güç
anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü aktivitesi LED'i, hoparlör gibi birimlerden
oluşur. Kasanızın ön panel modülünü bu bağlantıya takmadan önce, kablo düzenlemeleri ile
pin düzenlemelerinin düzgün şekilde yapıldığından emin olun.

Z87 OC Formula/ac / Z87 OC Formula
Güç LED Bağlantısı
Sistemin güç durumunun
(3-pin PLED1)
belirtilmesi için
lütfen
(bkz. s.12, No. 17)
güç LED'ini bu bağlantıya
takın.
Seri ATA3 Bağlayıcıları
Bu on SATA3 bağlayıcısı,
(SATA3_0_1:
veri aktarım hızı 6,0 Gb/
bkz. s.1 veya s.2, No. 22)
sn'ye kadar olan dahili
(SATA1_2_3:
depolama aygıtları için
bkz. s.1 veya s.2, No. 23)
tasarlanmış SATA veri
(SATA3_4_5:
kablolarını destekler.
bkz. s.1 veya s.2, No. 24)
Başlatma süresini en
(SATA3_A1_A2:
aza indirmek için,
bkz. s.1 veya s.2, No. 21)
çalıştırılabilir aygıtlar için
(SATA3_A3_A4:
Intel® Z87 SATA bağlantı
bkz. s.1 veya s.2, No. 20)
noktalarını (SATA3_0)
kullanın
Türkçe
Türkçe
USB 2.0 Bağlantıları
Bu anakart üzerinde, I/O
(9-pin USB2_3)
paneli üzerindeki iki USB
(bkz. s.1 veya s.2, No. 33)
2.0 bağlantı noktasının
(9-pin USB4_5)
yanı sıra, iki adet bağlantı
(bkz. s.1 veya s.2, No. 36)
bulunmaktadır. Her
USB 2.0 bağlantısı, iki
adet bağlantı noktasını
destekleyebilir.
135
135
1
PLED-
PLED+
PLED+
SATA3_0_1 SATA3_4_5SATA3_2_3
SATA3_A3_A4 SATA3_A1_A2
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR

USB 3.0 Bağlantıları
Bu anakart üzerinde, I/O
(19 pimli USB3_8_9)
paneli üzerindeki dört USB
(bkz. s.1 veya s.2, No. 15)
3.0 bağlantı noktasının
(19 pimli USB3_10_11)
yanı sıra, iki adet bağlantı
(bkz. s.1 veya s.2, No. 16)
ve bir bağlantı noktası
bulunmaktadır. Her
USB 3.0 bağlantısı, iki
(USB3_12)
adet bağlantı noktasını
(bkz. s.1 veya s.2, No. 13)
destekleyebilir.
Ön Panel Ses Bağlantısı
Bu bağlantı, ses aygıtlarının
(9-pin HD_AUDIO1)
ön ses paneline bağlanması
(bkz. s.1 veya s.2, No. 40)
içindir.
Türkçe
Türkçe
Kasa Hoparlör Bağlantısı
Lütfen kasa hoparlörünü
(4-pin SPEAKER1)
bu bağlantıya takın.
(bkz. s.1 veya 2, No. 25)
136
1
VbusVbus
Vbus
IntA_PB_SSRX-
IntA_PA_SSRX-
IntA_PB_SSRX+
IntA_PA_SSRX+
GND
GND
IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND
IntA_PB_D-
IntA_PA_D-
IntA_PB_D+
IntA_PA_D+
Dummy
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün çalışabilmesi
için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir. Sisteminizi
kurarken, lütfen kılavuzumuzdaki talimatlar ile kasa kılavuzundaki talimatları izleyin.
2. AC'97 ses paneli kullanıyorsanız, lütfen aşağıdaki adımları uygulayarak ön panel ses
bağlantısına takın:
A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.
B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.
C. Toprak'ı (GND) Toprak'a (GND) bağlayın.
D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. AC'97 ses paneli için bunları
bağlamanıza gerek yoktur.
E. Ön mikrofonu etkinleştirmek için, Realtek Kontrol panelinde “FrontMic” sekmesine gidin
ve “Kayıt Ses Seviyesi”ni ayarlayın.
1
DUMMY
+5V
DUMMY
SPEAKER

Z87 OC Formula/ac / Z87 OC Formula
Kasa, Güç ve MOS Fan
Lütfen fan kablolarını
Bağlayıcıları
fan bağlayıcılarına takın
(4-pin CHA_FAN1)
ve siyah teli topraklama
(bkz. s.1 veya 2, No. 37)
pinine bağlayın.
(3-pin CHA_FAN2)
(bkz. s.1 veya 2, No. 34)
(3-pin CHA_FAN3)
(bkz. s.1 veya 2, No. 19)
(3 pimli CHA_FAN4)
(bkz. s.1 veya 2, No. 42)
(3-pin PWR_FAN1)
Türkçe
(bkz. s.1 veya 2, No. 41)
Türkçe
(3 pimli MOS_FAN1)
(bkz. s.1 veya 2, No. 43)
CPU Fan Bağlayıcıları
Bu anakart, 4-Pin CPU
(4-pin CPU_FAN1)
fan (Sessiz Fan) bağlayıcısı
(bkz. s.1 veya 2, No. 3)
sağlamaktadır. 3-Pin CPU
fan bağlamak istiyorsanız,
lütfen Pin 1-3'ü kullanın.
(3-pin CPU_FAN2)
(bkz. s.1 veya 2, No. 4)
ATX Güç Bağlayıcısı
Bu anakart, 24-pin
(24-pin ATXPWR1)
ATX güç bağlayıcısı
(bkz. s.1 veya s.2, No. 12)
sağlamaktadır. 20-pin ATX
güç beslemesi kullanmak
için, lütfen Pin 1 ve Pin
13'e bağlayın.
137
137
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTR
OL
GND
+ 12V
CHA_ FA
N_SPEED
GND
+12V
MOS_FAN_SPEED
GND
+
12V
FAN_SPEED
GND
+12V
CPU_FAN_SPEED
GN D
+12V
CPU_FA
N_SPEED
FA
4 3 2 1
N_SPEED_CONTROL
12
24
1
13

Türkçe
Türkçe
138
8 5
4 1
ATX 12V Güç Bağlayıcısı
Bu anakart, 8-pin ATX
(8-pin ATX12V1)
12V güç bağlayıcısı
(bkz. s.1 veya s.2, No. 1)
sağlamaktadır. 4-pin ATX
(8 pimli ATX12V3)
güç beslemesi kullanmak
(bkz. s.1 veya s.2, No. 2)
için, lütfen Pin 1 ve Pin 5'e
bağlayın.
SLI/XFIRE Güç Bağlayıcısı
İki grak kartı bu anakarta
(4 pinli SLI/XFIRE_
takılıyken lütfen bu
PWR1)
bağlayıcıyı sabit disk güç
(bkz. s.1 veya s.2, No. 39)
bağlayıcısına bağlayın.
Seri Bağlantı Noktası
Bu COM1 bağlantısı seri
DDTR#1
DDSR#1
Bağlantısı
CCTS#1
bağlantı yuvası modülünü
(9-pin COM1)
destekler.
(bkz. s.1 veya s.2, No. 38)
RRTS#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
