ASRock Z77 Pro4-M: 1. Giriş

- 60Hz’de 1920x1200’e kadar maks. зцzьnьrlьkle DVI’yэ

destekler

- 75Hz’de 2048x1536’ya kadar maks. зцzьnьrlьkle D-Sub’э

destekler

- Auto Lip Sync, Deep Color (12bpc), HDMI ile xvYCC ve

HBR’yi (Yьksek Bit Hэzlэ Ses) destekler (Uyumlu HDMI

monitцr gerekir) (bkz. DЭKKAT 7)

- DVI ve HDMI portlarэyla HDCP iюlevini destekler

- DVI ve HDMI portlarэyla Tam HD 1080p Blu-ray (BD) / HD-

DVD oynatэmэnэ destekler

Ses - İçerik Korumalı (Realtek ALC892 Ses Codec’i) 7,1 Kanal HD

Ses

- Premium Blu-ray ses desteği

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/sn

- Realtek RTL8111E

- LAN’da Uyan özelliğini destekler

- LAN Kablo Algılama’yı destekler

- Enerji Verimli Ethernet 802.3az desteği

- PXE’yi destekler

Arka Panel G/З Paneli

G/З - 1 x PS/2 Klavye Portu

- 1 x D-Sub Portu

- 1 x DVI-D Portu

- 1 x HDMI Portu

- 1 x Optik SPDIF Зэkэюэ Portu

- 4 x Kullanэma Hazэr USB 2.0 Portu

- 1 x eSATA3 Konektцrь

- 2 x Kullanэma Hazэr USB 3.0 Portu

- 1 x RJ-45 LAN Portu, LED’li (AKT/LЭNK LED’i ve HIZ LED’i)

- HD Ses Jakı: Arka Hoparlör / Orta / Bas / Hat Girişi /

Ön Hoparlör / Mikrofon (bkz. DİKKAT 8)

®

SATA3 - 2 x SATA3 6,0Gb/sn Intel

Z77 konektör, donanım RAID

(RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage ve

Intel Smart Response Teknolojisini), NCQ, AHCI ve “Sistem

Türkçe

Açıkken Bileşen Takma” işlevlerini

- 2 x SATA3 6,0Gb/sn ASMedia ASM1061 konektör, donanım

NCQ, AHCI ve “Sistem Açıkken Bileşen Takma” işlevlerini

(SATA3_A1 konektörü eSATA3 portuyla paylaşılır)

USB 3.0 - 2 x Arka USB 3.0 bağlantı noktası, 5Gb/s’ye kadar USB

1.0/2.0/3.0

144

ASRock Z77 Pro4-M Motherboard

- 1 x Ön USB 3.0 bağlantısı (2 USB 3.0 bağlantı noktasını

destekler), 5Gb/s’ye kadar USB 1.0/2.0/3.0

Konektör - 4 x SATA2 3,0Gb/sn, donanım RAID (RAID 0, RAID 1, RAID 5,

RAID 10, Intel Rapid Storage ve Intel Smart Response

Teknolojisini), NCQ, AHCI ve “Sistem Açıkken Bileşen Takma”

işlevlerini

- 4 x SATA3 6.0 Gb/sn konektör

- 1 x KÖ şi

- 1 x Kullanıcı Kızılötesi Modül Bağlantısı

- 1 x Yazdэrma Portu юi

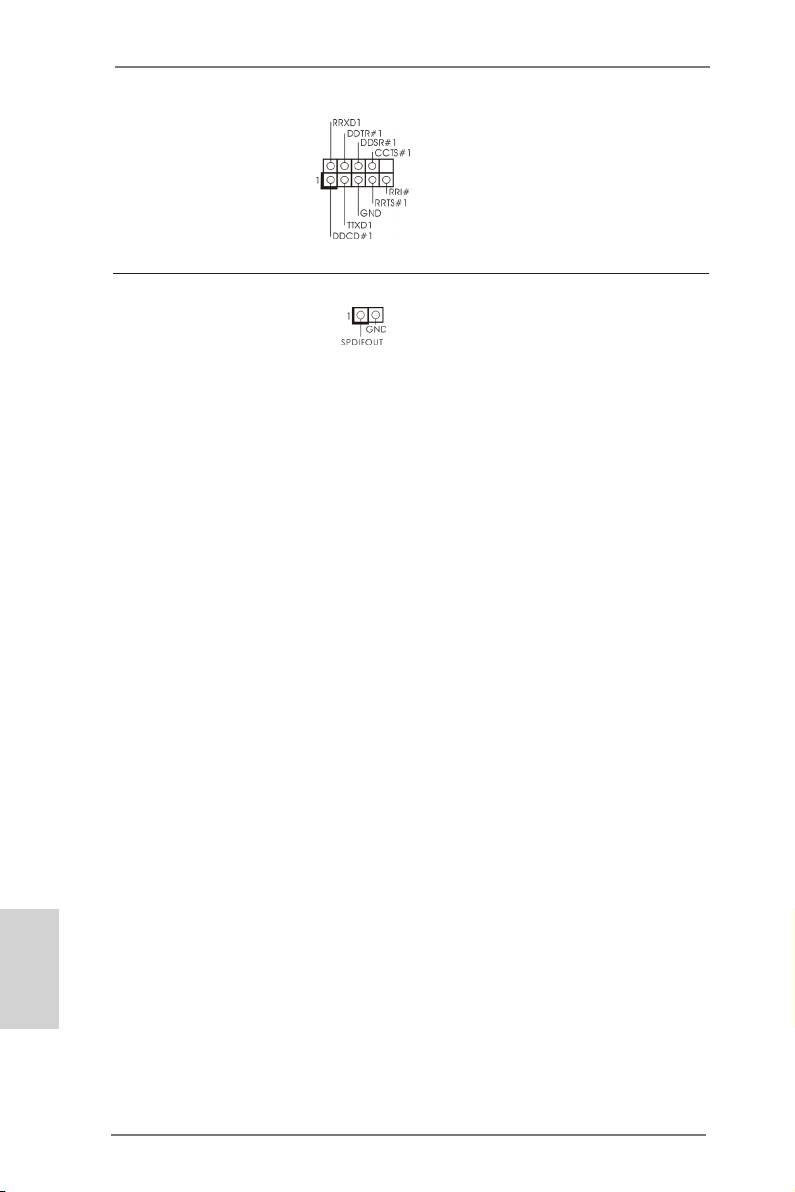

- 1 x COM portu şi

- 1 x HDMI_SPDIF şi

- 1 x Güç LED’i şi

- CPU/Kasa/Güç FAN konektörü

- 24 pin ATX güç konektörü

- 8 pin 12V güç konektörü

- Ön panel ses konektörü

- 3 x USB 2.0 ş (6 USB 2.0 portu destekler)

- 1 x USB 3.0 ş (2 USB 3.0 portu destekler)

BIOS Özelliği - 64 Mb GUI destekli AMI UEFI Geçerli BIOS

- “Tak Çalıştır”ı destekler

- ACPI 1.1 Uyumlu Uyandırma Olayları

- Jumpersız ayarlamayı destekler

- SMBIOS 2.3.1 Desteği

- CPU Core, IGPU, DRAM, 1.8V PLL, VTT, VCCSA Voltaj Çoklu

ayarı

Destek CD’si - Sürücüler, Yardımcı Programlar, AntiVirüs Yazılımı (Deneme

Sürümü), CyberLink MediaEspresso 6.5 Deneme Sürümü,

ASRock MAGIX Multimedya Seti - OEM

Benzersiz - ASRock Extreme Tuning Utility (AXTU) (bkz. DİKKAT 9)

Özellik - ASRock Anında Önyükleme

- ASRock Anında Flash (bkz. DİKKAT 10)

- ASRock APP Charger (bkz. DİKKAT 11)

- ASRock SmartView (bkz. DİKKAT 12)

- ASRock XFast USB (bkz. DİKKAT 13)

- ASRock XFast LAN (bkz. DİKKAT 14)

- ASRock XFast RAM (bkz. DİKKAT 15)

Türkçe

- ASRock Crashless BIOS (bkz. DİKKAT 16)

- ASRock OMG (Online Management Guard) (bkz. DİKKAT 17)

- Lucid Virtu Universal MVP (bkz. DİKKAT 18)

* Lucid Virtu Universal MVP, yalnızca GPU entegre işlemciler

tarafından desteklenmektedir.

145

ASRock Z77 Pro4-M Motherboard

- ASRock Açık/Kapalı Çalma Teknolojisi (bkz. DİKKAT 19)

- Hibrit Yükseltici:

- CPU Frekans Adımsız Kontrol (bkz. DİKKAT 20)

- ASRock U-COP (bkz. DİKKAT 21)

- Önyükleme Hatası Koruması (B.F.G.)

- Kombo Soğutucu Seçeneği (C.C.O.) (bkz. DİKKAT 22)

- İyi Geceler LED’i

Donanım - CPU Sıcaklık Duyarlılığı

Monitör - Kasa Sıcaklık Duyarlılığı

- CPU/Kasa/Güç Fan Takometresi

- İşlemci/Kasa Sessiz Fanı (Kasa Fan Hızı’nın İşlemci sıcaklığı

ile Otomatik Ayar’ına izin verir)

- CPU/Kasa Fan Çoklu-Hız Kontrolü

- Voltaj İzleme: +12V, +5V, +3,3V, CPU Vcore

®

®

TM

TM

İS - Microsoft

Windows

7 / 7 64-bit / Vista

/ Vista

64-bit / XP /

XP 64-bit uyumlu (bkz. DİKKAT 23)

Sertikalar - FCC, CE, WHQL

- ErP/EuP Hazır (ErP/EuP hazır güç kaynağı gerekli)

(bkz. DİKKAT 24)

* Ayrıntılı ürün bilgileri için lütfen web sitemizi ziyaret edin: http://www.asrock.com

UYARI

Lütfen, ayarı BIOS'da ayarlama, Untied Overclocking Teknolojisi'ni uygulama veya

üçüncü taraf aşırı hızlandırma araçlarını kullanma gibi durumlarda aşırı hızlandırmayla

ilgili risk olduğunu unutmayın. Aşırı hızlandırma sisteminizin kararlılığını etkiler veya

hatta sisteminizin bileşenlerini ve cihazlarına zarar verebilir. Bu risk size aittir ve zararı

siz ödersiniz. Aşırı hızlandırmadan kaynaklanan olası zarardan sorumlu değiliz.

DİKKAT!

1. "Hyper Threading Teknolojisi" ayarı hakkında lütfen destek CD'sindeki

"Kullanıcı Kılavuzu"nda sayfa 52'ye bakın.

2. Bu anakart Çift Kanallı Bellek Teknolojisi’ni destekler. Çift Kanallı Bellek

Teknolojisi’ni uygulamadan önce, uygun yükleme hakkında sayfa 17’teki

bellek modüllerinin yükleme kılavuzunu okuduğunuzdan emin olun.

Türkçe

®

TM

3. İşletim sistemi kısıtlaması nedeniyle, Windows

7 / Vista

/ XP altında

sistem kullanımı için ayırmak için gerçek bellek boyutu 4 GB'den az olabilir.

®

®

64-bit CPU'lu Windows

OS için bu tür bir sınırlama yoktur. Windows

’un

kullanamadığı bellekten yararlanmak için ASRock XFast RAM’i kullanabilir-

siniz.

4. Sadece PCIE1 yuvası, Gen 3 hızına kadar destekler. PCI Express kartı,

Gen 3 hızında çalıştırmak için, lütfen Ivy Köprü İşlemcisini yükleyin.

Sandy Köprü İşlemcisini yüklemek isterseniz, PCI Express kartı sadece

PCI Express Gen 2 hızında çalışacaktır.

146

ASRock Z77 Pro4-M Motherboard

5. Maksimum paylaюэlan bellek boyutu yonga seti satэcэsэ tarafэndan

®

tanэmlanэr ve deрiюebilir. Lьtfen en son bilgileri iзin Intel

web sitesini

kontrol edin.

6. Ьз monitцrden yalnэzca ikisini kullanmayэ seзebilirsiniz. D-Sub, DVI-D

ve HDMI monitцrler aynэ anda etkinleюtirilemez. Ayrэca, DVI - HDMI

adaptцrьyle, DVI-D portu HDMI portu ile aynэ цzellikleri destekleyebilir.

®

7. xvYCC ve Deep Color yalnэzca Windows

7 64-bit / 7’de destekle-

nir. Deep Color modu yalnэzca ekran EDID’de 12bpc’yi desteklerse

®

etkinleюtirilecektir. HBR Windows

7 64-bit / 7 / Vista™ 64-bit / Vista™

altэnda desteklenir.

8. Mikrofon çıkışı için, bu anakart hem stereo hem de mono modlarını

destekler. Ses çıkışı için, bu anakart 2 kanallı, 4 kanallı, 6 kanallı ve 8

kanallı modları destekler. Düzgün bağlantı için sayfa 3’teki tabloyu kontrol

edin.

9. ASRock Extreme Tuning Utility (AXTU) hepsi bir arada bir araç olup

kullanıcı ile dost bir arayüzde farklı sistem işlevlerinin ince ayarını yapmak

için kullanılmakta olup buna Donanım Monitörü, Fan Kontrolü, Hız

Aşırtma, OC DNA ve IES dahildir. Donanım Monitöründe sisteminizde

okunan önemli değerleri gösterir. Fan Kontrolünde ayarlamanız için fan

hızını ve sıcaklığını gösterir. Hız aşırtmada optimum sistem performansı

almak için CPU frekansını hız aşırtma yapmanıza izin verilmiştir. OC

DNA’da OC ayarlarınızı bir prol olarak kaydedebilir ve arkadaşlarınız

ile paylaşabilirsiniz. Ardından arkadaşlarınız OC prolini kendi sistemine

ekleyerek aynı OC ayarlarını alabilir. IES’de (Akıllı Enerji Tasarrufu), CPU

çekirdekleri boşta olduğunda bilgisayarın performansından ödün vermeden

gerilim düzenleyicisi çıkış fazlarının sayısını düşürerek verimliliği iyileştirir.

ASRock Extreme Tuning Utility (AXTU)’nun çalışma prosedürleri için lütfen

web sitemizi ziyaret ediniz.

ASRock web sitesi: http://www.asrock.com

10. ASRock Anında Flash, Flash ROM’a katıştırılmış bir BIOS ash yardımcı

programıdır. Bu kullanışlı BIOS güncelleme aracı, sistem BIOS’unu MS-

®

DOS veya Windows

gibi ilk önce işletim sistemine girmeden güncelle

menizi sağlar. Bu yardımcı programla, POST sırasında <F6> tuşuna bas-

abilirsiniz veya BIOS ayarları menüsünün ASRock Anında Flash’a erişmesi

için <F2> tuşuna basabilirsiniz. Bu aracı başlatın ve yeni BIOS dosyasını

USB ash sürücünüze, diskete veya sabit sürücüye kaydedin, sonra

BIOS’unuzu yalnızca birkaç tıklatma ile ek bir disket veya diğer karmaşık

ash yardımcı programlarını hazırlamadan güncelleyebilirsiniz. Lütfen USB

ash sürücünün veya sabit diskin FAT32/16/12 dosya sistemi kullanması

gerektiğini unutmayın.

11. iPhone/iPad/iPod Touch gibi Apple cihazlarınızı şarj etmek için daha hızlı

ve daha özgür bir biçimde şarj etmek istiyorsanız, ASRock sizin için

Türkçe

mükemmel bir çözüm hazırladı - ASRock APP Charger. Sadece APP

Charger sürücünü kurarak, iPhone’unuzu bilgisayarınızdan daha çabuk ve

eskisinden 40% daha hızlı şekilde şarj edebilirsiniz. ASRock APP Charger

birçok Apple cihazını aynı anda ve hızlı bir biçimde şarj etmenize olanak

tanır ve hatta bilgisayarınız Bekleme modunda (S1), RAM’de Askıya Al

147

ASRock Z77 Pro4-M Motherboard

modunda (S3), uyku modunda (S4) veya kapalı(S5) iken sürekli şarj

etmeyi destekler. APP Charger sürücüsü kurulu iken kolaylıkla şimdiye hiç

olmadığı kadar harika bir şarj deneyimi yaşayabilirsiniz.

ASRock internet sitesi: http://www.asrock.com/Feature/AppCharger/index.

asp

12. İnternet tarayıcısının yeni bir işlevi olan SmartView, en sık ziyaret ettiğiniz

web sitelerini, geçmişinizi, Facebook arkadaşlarınızı ve sizin gerçek

zamanlı haber beslemelerinizi, daha kişisel bir İnternet deneyimi için

geliştirilmiş bir görünümde birleştiren IE için akıllı başlangıç sayfasıdır.

ASRock anakartları, hareket halindeki arkadaşlarınızla irtibat halinde

kalmanıza yardım eden SmartView yardımcı programı ile donatılmıştır.

®

SmartView özelliğini kullanmak için işletim sistemi sürümünüzün Windows

TM

TM

7 / 7 64 bit / Vista

/ Vista

64 bit, ve tarayıcı sürümünüzün IE8 olmasına

dikkat edin. ASRock web sitesi: http://www.asrock.com/Feature/SmartView/

index.asp

13. ASRock XFast USB, USB bellek aygıtı performansını arttırabilir. Perfor-

mans aygtının özelliğine göre değişiklik gösterebilir.

14. ASRock XFast LAN hızlı internet erişimi sağlarken aşağıdaki avantajlara

da sahiptir. LAN uygulaması Önceliklendirmesi: Uygulama önceliğinizi ideal

şekilde yapılandırabilir ve/veya yeni programlar ekleyebilirsiniz. Oyunda

Daha Az Gecikme Zamanı: Çevrimiçi oyun önceliğini daha yükseğe

ayarladığınızda, oyundaki gecikmeler azalabilir. Trak Şekillendirme: You-

tube HD video izleyebilir ve aynı anda dosyaları indirebilirsiniz. Verilerinizin

Gerçek Zamanlı Analizi: Durum penceresi ile, şu anda aktardığınız hangi

verilerin akışının yapıldığını kolaylıkla yapılandırabilirsiniz.

15. ASRock XFast RAM, ASRock Extreme Tuning Utility’ye (AXTU)

®

eklenen yeni bir işlev. Windows

32-bit işletim sistemi CPU’su altında

kullanılamayan bellek alanından tamamen yararlanır. ASRock XFast RAM

webde sörfü şimdiye kadar olmadığı kadar hızlandırırken önceden ziyaret

edilen web sitelerinin yüklenme süresini kısaltır. Ayrıca Adobe Photoshop’ın

hızını 5 kat arttırır. ASRock XFast RAM’in başka bir avantajı da, SSD veya

HDD’lerinize erişim sıklığını azaltarak kullanım ömürlerini uzatması.

16. ASRock Crashless BIOS kullanıcıların arıza çıkma korkusu olmadan

BIOS’larını güncellemesine imkan verir. BIOS güncelleme işlemi sırasında

güç kaybı yaşanırsa, ASRock Crashless BIOS güç geri geldiğinde

BIOS güncelleme işlemini otomatik olarak tamamlayacaktır. Lütfen,

BIOS dosyalarının USB diskinizin kök dizinine yerleştirilmesi gerektiğini

unutmayın. Bu özelliği yalnızca USB2.0 bağlantı noktaları desteklemektedir.

Türkçe

17. Yöneticiler, OMG aracılığıyla bir internet yasaklı saat uygulaması

oluşturabilir ya da belirli zamanlarda internete erişimi sınırlandırabilirler.

[Her gün], [Haftanın günü] veya [Haftaiçi ve haftasonları]’dan birini seçe-

bilir, daha sonra diğer kullanıcıların internet erişimi iznin başlangıç ve

bitiş saatlerini programlayabilirsiniz. Kullanıcıların OMG’yi atlamalarını

önlemek için, sistem saatinde değişiklik yapma izni bulunmayan konuk

hesapları gereklidir.

148

ASRock Z77 Pro4-M Motherboard

18. VIRTU Universal MVP, mükemmel tüetme işlevi için bütünleşik GPU ve

ayrık GPU’yu sanallaştıran Virtu Universal teknolojisinin temel özelliklerini

TM

içermektedir. Rakipsiz görsel kalite için Virtual Vsync

özelliğine de sa-

hiptir. HyperFormance teknolojisinin arttırılan faydaları ile, VIRTU Univer-

sal MVP İşlemci, GPU ve ekran arasındaki akışta bulunan gereksiz yere

sunulan görveleri akıllı bir şekilde azaltarak oyun performansını yükseltir.

19. ASRock Açık/Kapalı Çalma Teknolojisi kullanıcıların bilgisayar kapalıyken

(veya ACPI S5 modundayken) bile bilgisayara bağlı MP3 çalar, cep tele-

fonu gibi taşınabilir ses aygıtlarında mükemmel ses deneyiminin keyni

çıkarmalarına izin verir! Bu ana kart aynı zamanda kullanıcılar için en

elverişli bilgisayar kullanım ortamını sunan ücretsiz 3,5mm ses kablosu

(isteğe bağlı) sağlamaktadır.

20. Bu anakart adımsız kontrole izin verse de aşırı hızlandırma uygulamanız

önerilmez. Önerilen CPU veri yolu frekansları dışındaki frekanslar sistemin

dengesiz olmasına veya CPU’nun zarar görmesine neden olabilir.

21. CPU aşırı ısınması algılandığında, sistem otomatik olarak kapatılır. Sistemi

devam ettirmeden önce, lütfen anakarttaki CPU fanının düzgün çalıştığını

kontrol edin ve güç kablosunu çıkarın, sonra geri takın. Isı geçişini artırmak

için, PC sistemini yüklediğinizde CPU ile ısı emici arasına ısı macunu

sürmeyi unutmayın.

22. Kombo Soğutucu Seçeneği (C.C.O.) üç farklı CPU soğutucu tipi olan Soket

LGA 775, LGA 1155 ve LGA 1156’yı çalıştıracak esnek seçeneğe sahiptir.

Lütfen tüm 775 ve 1156 CPU Fanlarının kullanılamayacağını unutmayın.

®

®

23. ASRock XFast RAM, Microsoft

Windows

XP / XP 64-bit ile uyumlu

®

®

değildir. Intel

Smart Connect Teknolojisini ve Intel

USB 3.0 portu, Micro-

®

®

TM

TM

soft

Windows

Vista

/ Vista

64-bit / XP / XP 64-bit ile uyumlu değildir.

24. Enerji Kullanan Ürün anlamına gelen EuP, tamamlanmış sistemler için güç

tüketimini tanımlamak için Avrupa Birliği tarafından düzenlenen bir gerekli-

liktir. EuP’a göre, kapalı mod durumunda tamamlanmış sistemin toplam AC

gücü 1,00W altında olmalıdır. EuP standardını karşılamak için, EuP hazır

anakart ve EuP hazır güç kaynağı gerekir. Intel’in önerisine göre, EuP

hazır güç kaynağının 100 mA akım tüketiminde 5v beklemede güç etkinliği

%50’den yüksektir standardını karşılaması gerekir. EuP hazır güç kaynağı

seçimi için, daha fazla ayrıntı için güç kaynağı üreticisine başvurmanızı

öneririz.

Türkçe

149

ASRock Z77 Pro4-M Motherboard

1.3 Jumper'ların Ayarı

Şekilde jumper'ların nasıl ayarlandıkları

gösterilmektedir. Jumper kapağı pinler üzerine

yerleştirildiğinde jumper "Kapalı" dır. Jumper

kapağı pinler üzerindeyken jumper "Açık" tır.

Şekilde pin1 ve pin2'si "Kapalı" olan jumper

kapağı bu 2 pine yerleştirilmiş 3-pinli jumper

gösterilmektedir.

Jumper Ayar

CMOS’u temizleme

(CLRCMOS1, 3-pinli jumper)

(bkz. s.2 No. 15)

Clear CMOSDefault

Not:

CLRCMOS1, CMOS’daki verilerinizi temizlemenize olanak sağlar. Sistem

parametrelerini temizlemek ve varsayılan ayara sıfırlamak için lütfen bilgisayarı

kapatın ve güç kablosunun şini güç kaynağından çekin. 15 saniye bekledikten

sonra, pin2 ve pin3‘ü CLRCMOS1’de 5 saniye kısaltmak için bir atlatıcı şapkası

kullanın. Ancak, BIOS’u güncelledikten hemen sonra lütfen CMOS’u temizlemeyin.

BIOS’u güncellemeyi tamamladığınızda CMOS’u temizlemeniz gerekirse,

ilk olarak sistemi başlatmanız ve ardından CMOS temizleme işlemini

gerçekleştirmeden önce kapatmanız gereklidir. Parola, tarih, saat, kullanıcı

varsayılan proli, 1394 GUID ve MAC adresinin yalnızca CMOS pili çıkarıldığında

temizleneceğini lütfen aklınızda bulundurunuz.

Türkçe

150

ASRock Z77 Pro4-M Motherboard

1.4 Yerleşik Fişler ve Konektörler

Yerleşik şler ve konektörler jumper DEĞİLDİR. Bu şlerin ve konektörlerin üzerine

jumper kapakları YERLEŞTİRMEYİN. Fişlerin ve konektörlerin üzerine jumper

kapakları yerleştirmek anakartın kalıcı olarak zarar görmesine neden olabilir!

Seri ATA2 Konektörler Bu dört Seri ATA2 (SATA2)

(SATA2_2_3: bkz. s.2, No. 14)

konektör, dahili depolama

(SATA2_4: bkz. s.2, No. 21)

cihazları için SATA veri

SATA2_3

SATA2_2

(SATA2_5: bkz. s.2, No. 20)

kablolarını destekler. Geçerli

SATA2_4

SATA2 arayüzü 3,0 Gb/sn veri

aktarım hızına izin verir.

SATA2_5

Seri ATA3 Konektörler Bu dört Seri ATA3 (SATA3)

(SATA3_A0_A1: bkz. s.2, No. 12)

konektör, dahili depolama

(SATA3_0_1: bkz. s.2, No. 13)

cihazları için SATA veri

kablolarını destekler. Geçerli

SATA3 arayüzü 6,0 Gb/sn veri

aktarım hızına izin verir. Arka

SATA3_1 SATA3_A1

SATA3_0 SATA3_A0

G/Ç’deki eSATA3 bağlantı

noktasında bağlantı varsa, iç

SATA3_A1 çalışmayacaktır.

Seri ATA (SATA) SATA veri kablosunu her iki ucu

Veri Kablosu da SATA / SATA2 / SATA3 sabit

(İsteğe bağlı)

diskine veya anakarttaki

SATA2 / SATA3 konektörüne

bağlanabilir.

Yazdırma Portu Fişi Bu, yazdırma portu kablosu için

AF D#

ER ROR#

(25-pinli LPT1)

yazıcı cihazlarının uygun

PI NIT#

SL IN#

GN D

(bkz. s.2 No. 28)

bağlanmasını sağlayan bir

1

arayüzdür.

SP D7

SP D6

AC K#

SP D5

BU SY

SP D4

PE

SP D3

SL CT

SP D2

SP D1

Türkçe

SP D0

ST B#

151

ASRock Z77 Pro4-M Motherboard

USB 2.0 Fişleri G/Ç panelindeki varsayılan dört

(9-pinli USB_6_7)

USB 2.0 portundan başka, bu

(bkz. s.2 No. 25)

anakartta üç USB 2.0 şi

bulunur. Her USB 2.0 şi iki

USB 2.0 portunu destekler.

(9-pinli USB_8_9)

(bkz. s.2 No. 24)

(9-pinli USB_10_11)

(bkz. s.2 No. 23)

USB 3.0 Fişleri I/O panelinde bulunan iki adet

(19-pinli USB3_12_13)

varsayılan USB 3.0 bağlantı

(bkz. s.2 No. 9)

noktasının yanı sıra, bu ana

kart üzerinde bir adet USB 3.0

bağlantısı bulunur. Bu USB 3.0

bağlantısı iki adet USB 3.0

bağlantı noktasını

destekleyebilir.

Kızılötesi Modülü Fişi Bu ş, isteğe bağlı bir kablosuz

(5-pinli IR1)

aktarma ve alma kızılötesi

(bkz. s.2 No. 19)

modülünü destekler.

Kullanıcı Kızılötesi Modül Bağlantısı Bu ş, uzaktan kumanda alıcısı

Türkçe

(4-pinli CIR1)

destekler.

(bkz. s.2 No. 26)

152

ASRock Z77 Pro4-M Motherboard

U SB_PWR

P-9

P +9

GND

DUMMY

1

GND

P +8

P-8

U SB_PWR

U SB_PWR

P-11

P +11

GND

DUMMY

1

GND

P +10

P-10

U SB_PWR

Ön Panel Ses Fişi Bu, panel ses kablosu için

GND

P RESENCE#

(9-pinli HD_AUDIO1)

M IC_RET

uygun bağlantı sağlayan ve

OUT_RET

(bkz. s.2 No. 33)

ses cihazlarını kontrol etmeyi

sağlayan bir arayüzdür.

1

O UT2_L

J _SENSE

O UT2_R

M IC2_R

M IC2_L

1. Yükse Tanımlı Ses Jak Duyarlılığını destekler, ancak kasadaki panel kablosunun

HDA'nın düzgün çalışmasını desteklemesi gerekir. Lütfen sisteminizi yüklemek

için kılavuzumuzdaki ve kasa kılavuzundaki talimatları izleyin.

2. AC'97 ses paneli kullanıyorsanız, lütfen ön panel ses şine aşağıdaki gibi takın:

A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.

B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.

C. Ground'u (GND) Ground'a (GND) bağlayın.

D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. Bunları AC’97 ses

paneli için bağlamanız gerekmez.

E. Ön mikrofonu etkinleştirmek için

®

Windows

XP / XP 64-bit İS için:

“Karıştırıcı”yı seçin. “Kaydedici”yi seçin. Sonra “Ön Mikrofon”u tıklatın.

®

TM

TM

Windows

7 / 7 64-bit / Vista

/ Vista

64-bit İS için:

Realtek Kontrol panelinde “Ön Mikrofon” Sekmesine gidin. “Kayıt Ses

Seviyesi”ni ayarlayın.

Sistem Paneli Fişi Bu ş, birçok sistem ön paneli

(9-pinli PANEL1)

işlevini barındırır.

(bkz. s.2 No. 20)

Kasa üzerindeki güç anahtarını, sıfırlama anahtarını ve sistem durumu

göstergesini aşağıdaki pin atamalarına göre bu bağlantıya bağlayın.

Kabloları bağlamadan önce pozitif ve negatif pinlere dikkat edin.

PWRBTN (Güç Anahtarı):

Kasa üzerindeki güç anahtarını ön panele bağlayın. Güç anahtarını

kullanarak sisteminizi kapatma şeklinizi yapılandırabilirsiniz.

RESET (Sıfırlama Anahtarı):

Kasa üzerindeki sıfırlama anahtarını ön panele bağlayın. Bilgisayar

Türkçe

donarsa veya normal bir yeniden başlatma gerçekleştirilemezse,

bilgisayarı yeniden başlatmak için sıfırlama anahtarına basın.

153

ASRock Z77 Pro4-M Motherboard
