ASRock Z77 Extreme4-M: 1. 主板簡介
1. 主板簡介: ASRock Z77 Extreme4-M
1. 主板簡介
謝謝你采用了華擎
Z77 Extreme4-M
主板 , 本主板由華擎嚴格制造 , 質量可靠 , 穩定
性好 , 能夠獲得卓越的性能。本安裝指南介紹了安裝主板的步驟。更加詳細的主板信
息可參看驅動光盤的用戶手冊。
由于主板規格和 BIOS 軟件將不斷升級 , 本手冊之相關內容變更恕不另行
通知。請留意華擎网站上公布的升級版本。你也可以在華擎網站找到最新
的顯卡和 CPU 支持表。
華擎网址：http://www.asrock.com
如果您需要與此主板有關的技術支持 , 請參觀我們的網站以了解您使用機
種的規格信息。
www.asrock.com/support/index.asp
1.1 包裝盒內物品
華擎
Z77 Extreme4-M
主板
(Micro ATX 規格 : 9.6 英吋 X 9.6 英吋 , 24.4 厘米 X 24.4 厘米 )
華擎
Z77 Extreme4-M
快速安裝指南
華擎
Z77 Extreme4-M
支持光盤
兩條 Serial ATA(SATA) 數據線 ( 選配 )
一塊 I/O 擋板
一個華擎 SLI_Bridge 橋接卡
ASRock提醒您
...
®
TM
TM
為了在 Windows
7 / 7 64-bit / Vista
/ Vista
64-bit 系統中取得
更好的性能，建議您在BIOS中將Storage Configuration（存儲配置）選項
設成AHCI模式。關于BIOS設置程序，請參見支持光盤中的“User Manual”
以了解相詳細信息。
簡體中文
197
ASRock Z77 Extreme4-M Motherboard
1.2 主板規格
架构 - Micro ATX 規格 : 9.6 英吋 X 9.6 英吋 , 24.4 厘米 X 24.4
厘米
- 优質鍍金電容設計（100% 日制高品質高傳導性固態電容）
®
TM
處理器 - 支持第三代和二代 Intel
Core
i7 / i5 / i3 處理器
(LGA1155 針腳 )
- Digi 電源設計
- 4 + 2 電源相位設計
®
- 支持 Intel
Turbo Boost 2.0 技術
- 支持 K- 系列解鎖的 CPU
- 支持 Hyper-Threading 超線程技術（詳見警告 1）
®
- Intel
Ivy Bridge CPU 支持 Intel 快速啟動技術和 Intel
智能連接技術
®
芯片組 - Intel
Z77
系統內存 - 支持雙通道 DDR3 內存技術（見警告 2）
- 配備四個 DDR3 DIMM 插槽
- 支持 DDR3 2800+( 超頻 )/2400( 超頻 )/2133( 超頻 )/1866
( 超頻 )/1600/1333/1066 non-ECC、un-buffered 內存
- 最高支持 32GB 系統容量（見警告 3）
®
- 支持 Intel
Extreme Memory Profile(XMP)1.3/1.2
擴展插槽 - 2 x PCI Express 3.0 x16 插槽（PCIE1/PCIE3：單個 x16
(PCIE1) / x8 (PCIE3) 或兩個 x8/x8 模式） （見警告 4）
®
* 使用 Intel
Ivy Bridge CPU 方可支持 PCIE 3.0。若使用
®
Intel
Sandy Bridge CPU，僅支持 PCIE 2.0。
- 1 x PCI Express 2.0 x16 插槽 (PCIE4: x4 模式 )
- 1 x PCI Express 2.0 x1 插槽
TM
TM
- 支持 AMD Quad CrossFireX
,3 路 CrossFireX
和
TM
CrossFireX
技術
®
TM
TM
- 支持 NVIDIA
Quad SLI
和 SLI
技術
®
板載顯卡 * 僅內置 GPU 的處理器可支持 Intel
HD Graphics Built-in
Visuals 与 VGA 輸出。
®
®
- 支持 Intel
HD Graphics 內置視覺特性 :Intel
Quick Sync
®
TM
®
簡體中文
Video、Intel
InTru
3D、Intel
Clear Video HD 技術、
®
TM
®
®
Intel
Insider
、Intel
HD Graphics 2500/4000、Intel
Advanced Vector Extensions(AVX）
®
- Intel
Ivy Bridge CPU 支持 Pixel Shader 5.0、DirectX 11
®
技術
。
Intel
Sandy Bridge CPU 支持 Pixel Shader 4.1、
DirectX 10.1 技術
- 最大共享內存 1760MB（見警告 5）
- 支持三個 VGA 輸出選項 :D-Sub、DVI-D 和 HDMI（見警告 6）
198
ASRock Z77 Extreme4-M Motherboard
- 支持 HDMI 1.4a, 最高分辨率達 1920x1200 @ 60Hz
- 支持 DVI, 最高分辨率達 1920x1200 @ 60Hz
- 支持 D-Sub, 最高分辨率達 2048x1536 @ 75Hz
- 支持 HDMI, 可支持 Auto Lip Sync、Deep Color (12bpc)、
xvYCC 與 HBR( 高位速音頻 )( 需配備兼容 HDMI 的顯示器 )
( 詳見警告 7）
- 通過 DVI 和 HDMI 接口支持 HDCP 功能
- 通過 DVI 和 HDMI 接口可播放 1080 線藍光光盤 (BD) /
HD-DVD 光盤
音效 - 7.1 聲道高保真音頻 , 支持內容保護功能
(Realtek ALC898 音頻編解碼器 )
- 支持優質藍光音效
板載 LAN 功能 - PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Realtek RTL8111E
- 支持网路喚醒（Wake-On-LAN）
- 支持網路線偵測功能
- 支持 Energy Efficient Ethernet 802.3az
- 支持 PXE
Rear Panel I/O I/O 界面
( 后面板輸入 / - 1 個 PS/2 鍵盤接口
輸出接口 ) - 1 個 D-Sub 接口
- 1 個 DVI-D 接口
- 1 個 HDMI 接口
- 1 個光纖 SPDIF 輸出接口
- 4 個可直接使用的 USB 2.0 接口
- 1 個 eSATA3 接口
- 2 個可直接使用的 USB 3.0 接口
- 1 個 RJ-45 局域网接口與 LED 指示燈 (ACT/LINK LED 和 SPEED
LED)
- 高保真音頻插孔：后置喇叭 / 中置喇叭 / 低音喇叭 / 音頻輸入
/ 前置喇叭 / 麥克風 ( 見警告 8)
®
SATA3 - 2 x Intel
Z77 的 SATA3 6.0Gb/s 連接頭 , 支持 RAID (RAID 0,
RAID 1, RAID 5, RAID 10, Intel Rapid Storage 和 Intel
Smart Response 技術 ), NCQ, AHCI 和熱插拔功能
- 2 x ASMedia ASM1061 的 SATA3 6.0Gb/s 連接頭 , 支持 NCQ,
AHCI 和熱插拔功能 (SATA3_A1 連接頭和 eSATA3 接口共享資源 )
USB 3.0 - 2 x 后置 USB 3.0 接口，支持 USB 1.0/2.0/3.0 到 5Gb/s
簡體中文
- 1 x 前置 USB 3.0 接針 ( 支持 2 個 USB 3.0 接口 )，支持 USB
1.0/2.0/3.0 到 5Gb/s
連接頭 - 4 x SATA2 3.0Gb/s 連接頭 , 支持 RAID (RAID 0, RAID 1,
199
ASRock Z77 Extreme4-M Motherboard
RAID 5, RAID 10, Intel Rapid Storage 和 Intel Smart
Response 技術 ), NCQ, AHCI 和熱插拔功能
- 4 x SATA3 6.0Gb/s 連接頭
- 1 x 紅外線模塊接頭
- 1 x 消費類紅外線模塊接頭
- 1 x 打印機端口接針
- 1 x 串行接口
- 1 x HDMI_SPDIF 接頭
- 1 x 電源指示燈連接排針
- CPU/ 機箱 / 電源風扇接頭
- 24 針 ATX 電源接頭
- 8 針 12V 電源接頭
- 前置音頻面板接頭
- 3 x USB 2.0 接針 ( 可支持 6 個額外的 USB 2.0 接口 )
- 1 x USB 3.0 接針 ( 可支持 2 個額外的 USB 3.0 接口 )
BIOS - 64Mb AMI UEFI Legal BIOS, 支持 GUI
- 支持即插即用（Plug and Play,PnP）
- ACPI 1.1 電源管理
- 支持 jumperfree 免跳線模式
- 支持 SMBIOS 2.3.1
- IGPU, DRAM, 1.8V PLL, VTT, VCCSA 電壓多功能調節器
支持光盤 -
驅動程序 , 工具軟件 , 殺毒軟件（測試版本 ),CyberLink
MediaEspresso 6.5 試用版 , 華擎 MAGIX 多媒体套件 - OEM
獨家功能 - ASRock Extreme Tuning Utility (AXTU)（詳見警告 9）
- 華擎即時開機功能
- 華擎 Instant Flash（見警告 10）
- 華擎 APP Charger（見警告 11）
- 華擎 SmartView（見警告 12）
- 華擎 XFast USB（見警告 13）
- 華擎 XFast LAN（見警告 14）
- 華擎 XFast RAM（見警告 15）
- 華擎 Crashless BIOS（見警告 16）
- Lucid Virtu Universal MVP（見警告 17）
* 僅內置 GPU 的處理器可支持 Lucid Virtu Universal MVP。
簡體中文
- Hybrid Booster( 安心超頻技術 ):
- 支持 CPU 無級頻率調控（見警告 18）
- ASRock U-COP（見警告 19）
- Boot Failure Guard (B.F.G., 啟動失敗恢復技術）
- 組合散熱器選項 (C.C.O.)（見警告 20）
- 晚安指示燈
硬件監控器 - CPU 溫度偵測
200
ASRock Z77 Extreme4-M Motherboard
- 主板溫度偵測
- CPU/ 機箱 / 電源風扇轉速計
- CPU/ 机箱靜音風扇（允許根据 CPU 溫度自動調整机箱風扇速
度）
- CPU/ 機箱風扇多速控制
- 電壓範圍：+12V, +5V, +3.3V, 核心電壓
®
®
TM
TM
操作系統 - Microsoft
Windows
7/7 64 位元 /Vista
/Vista
64 位元 /
XP/XP 64 位元适用于此主板（見警告 21）
認證 - FCC, CE, WHQL
- 支持 ErP/EuP( 需要同時使用支持 ErP/EuP 的電源供應器 )
（見警告 22）
* 請參閱華擎網站了解詳細的產品信息 : http://www.asrock.com
警告
請了解超頻具有不可避免的風險 , 這些超頻包括調節 BIOS 設置、運用異步超
頻技術或使用第三方超頻工具。超頻可能會影響您的系統穩定性 , 甚至會導
致系統組件和設備的損壞。這種風險和代價須由您自己承擔 , 我們對超頻可
能導致的損壞不承擔責任。
警告！
1、 關于“Hyper-Threading Technology”（超線程技術）的設置，請參考 CD
光盤中的“User Manual”第 59 頁。
2、 這款主板支援雙通道內存技術。在您實現雙通道內存技術之前，為能正確
安裝，請確認您已經閱讀了第 17 頁的內存模組安裝指南。
®
TM
3、 由于操作系統的限制，在 Windows
7 / Vista
/ XP 下，供系統使用的實
®
際內存容量可能小于 4GB。對於 Windows
操作系統搭配 64 位元 CPU 來說 ,
®
不會存在這樣的限制。您可以通過 ASRock XFast RAM 來利用 Windows
無法使用的內存。
4、 只有 PCI E1 和 P C I E3 插槽支持 G en 3 速度。若要使 PCI E x p r e s s 運行
于 Gen 3 速度，您必須安裝 Ivy Bridge CPU。若您安裝了 Sandy Bridge
CPU，則 PCI Express 只能運行于 Gen 2 速度。
®
5、 最大共享內存大小由芯片組廠商定義並且可以更改。請查閱 Int e l
網站
簡體中文
了解最新資訊。
6、 您只能從三種顯示器中選擇兩種使用。D-Sub、DVI-D 與 HDMI 顯示器不能
同時使用。此外 , 使用 DVI 轉 HDMI 轉接器 , 可使 DVI-D 端口具備與 HDMI
端口一樣的功能。
201
ASRock Z77 Extreme4-M Motherboard
®
7、 只有 Windows
7 64 位元 /7 可支持 xvYCC 與 Deep Color。只有當顯示器
®
在 EDID 中支持 12bpc 時 ,Deep Color 模式才會被開啟。只有 Windows
7
TM
TM
64 位元 /7/Vista
64 位元 /Vista
支持 HBR。
8、 在麥克風輸入方面，這款主板支持立體聲和單聲道這兩種模式。在音頻輸
出方面，這款主板支持 2 聲道、4 聲道、6 聲道以及 8 聲道模式。請查閱
第 3 頁的表格瞭解正確的連接方式。
9、 ASRock Extreme Tuning Utility (AXTU) 是一個多合一的工具，可在用戶
友好的界面中微調不同的系統功能，包括硬件監控、風扇控制、超頻、OC
DNA 和 IES。在 Hardware Monitor（硬件監控）中，顯示系統的主要參數。
在 Fan Control（風扇控制）中，顯示風扇速度和溫度，以便您進行調整。
在 Overclocking（超頻）中，您可以對 CPU 進行超頻，以优化系統性能。
在 OC DNA 中，您可以將自己的 OC 設置保存為配置文件，并与您的朋友共
享。您的朋友可以將您的 OC 配置文件加載他們的系統中，從而得到相同
的 OC 設置。在 IES（智能節能）中，電壓調節器可以在 CPU 核心空閒時減
少輸出相位數，以提高效率且不影響運計算性能。關于 ASRock Extreme
Tuning Utility (AXTU) 的操作步驟，請訪問我們的网站。
華擎網站：http://www.asrock.com
10、 華擎 Instant Flash 是一個內建于 Flash ROM 的 BIOS 更新工具程序。這個
®
方便的 BIOS 更新工具可讓您無需進入操作系統 ( 如 MS-DOS 或 Windows
)
即可進行 BIOS 的更新。在系統開机自檢過程中按下 <F6> 鍵或在 B I O S 設
置菜單中按下 <F2> 鍵即可進入華擎 Instant Flash 工具程序。啟動這一
程序後 , 只需把新的 BIO S 文件保存在 U 盤、軟盤或硬盤中 , 輕鬆點擊鼠
標就能完成 B IOS 的更新 , 而不再需要準備額外的軟盤或其他複雜的更新
程序。請注意 :U 盤或硬盤必須使用 FAT32/64 文件系統。
11、 若您想要更快速、更自由地為您的蘋果設備 , 如 iPhone/iPad/iPod touch
充電 , 華擎為您提供了一個絕妙的解決方案 - 華擎 APP Charger。只需安
裝 APP Charger 驅動程序 , 用電腦為 iPhone 充電最多可比以往快 40%。華
擎 APP Charger 允許您同時為多部蘋果設備快速充電 , 甚至可以在電腦進
入待機 ( S1)、掛起至內存 ( S3)、休眠 ( S4) 或關機 ( S5) 模式下持續為設
備充電。只需安裝了 APP Charger 驅動程序 , 您立刻就能擁有非凡的充電
體驗。
12、 Sma rt Vi ew 是 I nt er ne t 瀏覽器的一項新功能，它作為 IE 的智能起始頁
面，在一個增強的視圖中提供您經常訪問的网站、您的遊覽歷史記錄、
您的 Facebook 朋友、以及您的實時新聞來源，可為您提供更具個性化的
Internet 体驗。華擎主板專門配備 SmartView 應實用程序，可幫助您隨
時与朋友保持聯系。為使用 SmartView 功能，請确保您操作系統的版本是
®
TM
TM
Windows
7 / 7 64 位元 / Vista
/ Vista
64 位元，瀏覽器的版本是
IE8。
簡體中文
華擎网站：http://www.asrock.com/Feature/SmartView/index.asp
13、 華擎 XF ast U SB 可以提升 US B 存儲設備性能。性能可能因設備特性不同而
存在差异。
14、 華擎 XF ast L AN 可提供更快的网絡訪問，包括以下諸多好處。网絡應用程
序优先級：您可以設置理想的應用程序优先級，并可以添加新程序。游戲
更少延遲：將在線游戰設置為較高的优先級，可降低游戰中的延遲。流量
定形：您可以在觀看 Youtube 高清視頻的同時進行文件下載。實時分析您
的數据：通過狀態窗口，您可以清楚地看到目前正在傳輸的是哪個數据流。
202
ASRock Z77 Extreme4-M Motherboard
15、ASRock XFast RAM 是 ASRock Extreme Tuning Utility (AXTU) 中加入
®
的一項新功能。它能充分利用 Windows
操作系統 32-bit CPU 無法使用
的內存空間。ASRock XFast RAM 可縮短之前訪問過的网站的加載時間，
從而加快网絡衝浪速度。此外，它還能提升 Adobe Photoshop 運行的速度
高達五倍之多。ASRock XFast RAM 的另一項优勢是它能減少訪問 SSD 或
HDD 的頻次，從而延長它門的使用壽命。
16、ASRock Crashless BIOS 能讓用戶安心地更新他門的 BIOS，而不用擔心發
生故障。如果在 BIOS 更新過程中斷電，ASRock Crashless BIOS 會在電
源恢复后自動完成 BIOS 更新過程。請注意，BIOS 文件需存放在 USB 盤
的根目錄中。此功能只支持 USB2.0 端口。
17. VIRTU Universal MVP 包括 Virtu 通用技術的基本功能，可虛擬化集成的
GPU 和离散 GPU，使 Breed 功能達到最佳效果。此外，它還采用 Virtual
TM
Vsync
技術，提供优异的視覺效果。利用 HyperFormance 技術所帶來的
优點，VIRTU Universal MVP 通過智能地減少 CPU、GPU 和顯示器之間數据
流的冗余渲染任務，提高游戲性能。
18、 盡管本主板提供無級頻率調控 , 但不推荐用戶超頻使用。不同于標准 CPU
總線頻率的非標准頻率可能會使系統不穩定，甚至會損害 CPU 和主板。
19、 當檢測到 CPU 過熱問題時，系統會自動關機。在您重新啟動系統之前，請
檢查主板上的 CP U 風扇是否正常運轉並拔出電源線，然后再將它插回。為
了提高散熱性，在安裝 PC 系統時請在 CPU 和散熱器之間涂一層導熱膠。
20、 組合散熱器選項 (C.C.O.) 提供靈活的選項 , 讓您可使用三種不同的 C P U
散熱器類型 , 分別是 L G A775, L G A1155 與 L G A1156。請注意 : 並非所有的
775 和 1156 CPU 風扇都支持此功能。
®
®
21、Microsoft
Windows
XP / XP 64-bit 系統不支持 ASRock XFast RAM。
®
®
TM
TM
Microsoft
Windows
Vista
/Vista
64 位元 / XP/XP 64 位元系統不支
持 Intel 智能連接技術和 Intel USB 3.0 接口。
22、EuP, 全稱 Energy Using Product( 能耗產品 ), 是歐盟用來定義完整系統
耗電量的規定。根據 Eu P 的規定 , 一個完整系統在關機模式下的交流電總
消耗必須在 1.00W 以下。為滿足 EuP 標準 , 您需要同時具備支持 EuP 的主
®
板和支持 EuP 的電源供應器。根據 Intel
的建議 , 支持 EuP 的電源供應器
必須滿足在 100mA 電流消耗時 ,5Vs b 電源效率高于 50%。有關支持 E u P 的
電源供應器選擇方面的更多細節 , 我們建議您諮詢電源供應器的製作商。
簡體中文
203
ASRock Z77 Extreme4-M Motherboard
1.3 跳線設置

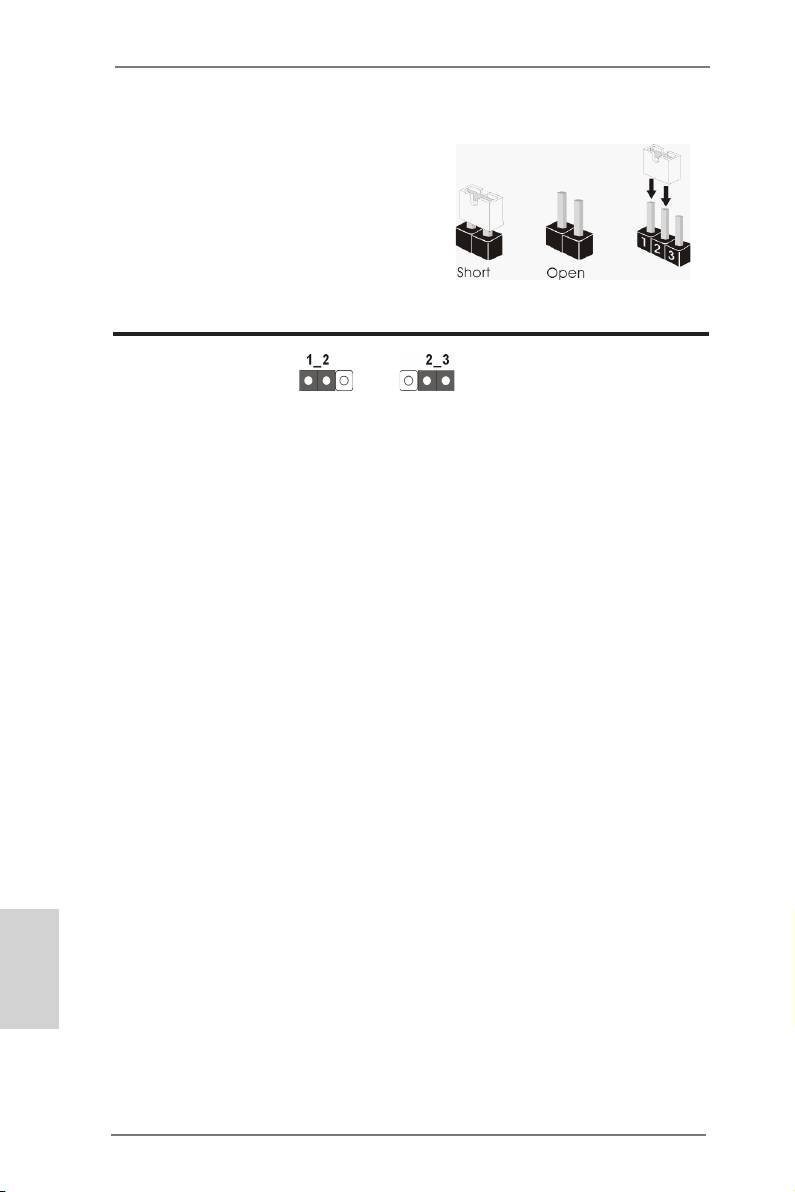

插圖所示的就是設置跳線的方法。當跳線
帽放置在針腳上時 , 這個跳線就是“短
接”。如果針腳上沒有放置跳線帽 , 這個
跳線就是“開路”。插圖顯示了一個 3 針
腳的跳線 , 當跳線帽放置在針腳 1 和針腳 2
之間時就是“短接”。
接腳 設定
清除 CMOS
(CLRCMOS1, 3 針腳跳線 )
(見第2頁第15項)
默認設置
清除 CMOS
注意：
CLRCMOS1 允許您清除 CMOS 中的數据。如要清除并將系統參數恢复至默認
設置，請關閉計算机，然后從電源插座上拔掉電源線。等待 15 秒后，使用跳
線帽將 CLRCMOS1 上的插針 2 和插針 3 短接 5 秒。但是，請勿在更新 BIOS 后
立即清除 CMOS。如果需要在更新 BIOS 后立即清除 CMOS，必須在執行 CMOS
清除操作之前，先啟動然后關閉系統。請注意，只有取出 CMOS 電池，密碼、
日期、時間、用戶默認配置文件、1394 GUID 和 MAC 地址才會被清除。
簡體中文
204
ASRock Z77 Extreme4-M Motherboard
1.4 板載接頭和接口
板載接頭和接口不是跳線。切勿將跳線帽放置在這些接頭和接口上。將
跳線帽放置在接頭和接口上將會導致主板的永久性損壞！
Serial ATA2 接口 這裡有四組 Serial ATA2
(SATA2_2_3: 見第 2 頁第 14 項 )
(SATA2) 接口支持 Serial (SATA)
(SATA2_4: 見第 2 頁第 21 項 )
SATA2_3
SATA2_2
數據線作為內部儲存設置。目前
(SATA2_5: 見第 2 頁第 20 項 )
SATA2 界面理論上可提供高達
SATA2_4
3.0Gb/s 的數據傳輸速率。
SATA2_5
Serial ATA3 接口 這裡有四組 Serial ATA3
(SATA3_A0_A1: 見第 2 頁第 12 項 )
(SATA3) 接口支持 Serial (SATA)
(SATA3_0_1: 見第 2 頁第 13 項 )
數據線作為內部儲存設置。目前
SATA3 界面理論上可提供高達
6.0Gb/s 的數據傳輸速率。如果
后部 I/O 上的 eSATA 端口已連
SATA3_1 SATA3_A1
SATA3_0 SATA3_A0
接，內部 SATA3_A1 將不起作用。
Serial ATA (SATA) SATA 數據線的任意一端均可連
數據線
(選配)
接 SATA/SATA2/SATA3 硬盤或者
主板上的 SATA2/SATA3 接口。
打印機端口接針 這是一個連接打印機端口的接口
(25 針 LPT1)
，方便您連接打印機設備。
(見第2頁第28項)
簡體中文
205
ASRock Z77 Extreme4-M Motherboard

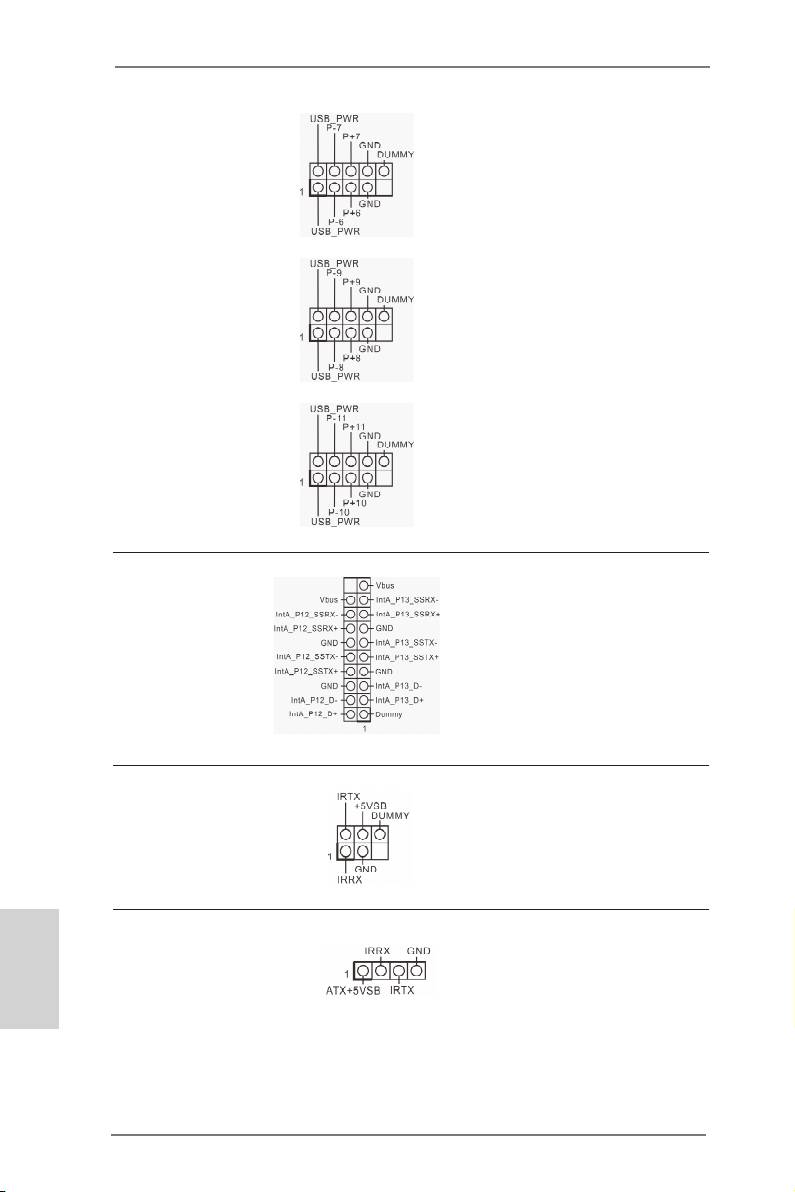

USB 2.0 擴展接頭 除了位於 I/O 面板的四個默認
(9 針 USB_6_7)
USB 2.0 接口之外，這款主板有
(見第2頁第25項)
三組 USB 2.0 接針。這組 USB 2.0
接針可以支持兩個 USB 2.0 接
口。
(9 針 USB_8_9)
(見第2頁第24項)
(9 針 USB_10_11)
(見第2頁第23項)
USB 3.0 擴展接頭 除了位於 I/O 面板的兩個默認
(19 針 USB3_12_13)
USB 3.0 接口之外，這款主板有
(見第2頁第9項)
一組 USB 3.0 接針。這組 USB 3.0
接針可以支持兩個 USB 3.0 接
口。
紅外線模塊接頭 這個接頭支持一個選配的無線發
(5 針 IR1)
送和接受紅外線的模塊。
(見第2頁第19項)
簡體中文
消費類紅外線模塊接頭 此接口可以連接遙控器。
(4 針 CIR1)
(見第2頁第26項)
206
ASRock Z77 Extreme4-M Motherboard
前置音頻面板接頭 可以方便連接音頻設備。
(9 針 HD_AUDIO1)
(見第2頁第33項)
1. 高保真音頻 (High Definition Audio, HDA) 支持智能音頻接口檢測功能 (Jack
Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我們提供的手冊
和機箱手冊上的使用說明安裝您的系統。2. 如果您使用 AC’97 音頻面板 , 請按
照下面的步驟將它安裝到前面板音頻接針 :
A. 將 Mic_IN(MIC) 連接到 MIC2_L。
B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到 OUT2_L。
C. 將 Ground(GND) 連接到 Ground(GND)。
D. MIC_RET 和 OUT_RET 僅用于 HD 音頻面板。您不必將它們連接到 AC’97 音頻面板。
E. 開啟前置麥克風。
®
在 Windows
XP / XP 64 位元操作系統中 :
選擇”Mixer”。選擇”Recorder”。接著點擊”FrontMic”。
®
TM
TM
在 Windows
7 / 7 64 位元 / Vista
/ Vista
64 位元操作系統中 :
在 Realtek 控制面板中點擊”FrontMic”。調節”Recording Volume”。
系統面板接頭 這個接頭提供數個系統前面板功
(9 針 PANEL1)
能。
(見第2頁第18項)
根據下面的針腳說明連接機箱上的電源開關、重啟按鈕與系統狀態指示燈
到這個排針。根據之前請注意針腳的正負極。
PWRBTN( 電源開關 ):
連接機箱前面板的電源開關。您可以設置用電源鍵關閉系統的方式。
RESET( 重啟開關 ):
連接機箱前面板的重啟開關。當電腦死機且無法正常重新啟動時 , 可按下
重啟開關重新啟動電腦。
PLED( 系統電源指示燈 ):
連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。當系
統處于 S1/S3 待機模式時 , 此指示燈保持閃爍。當系統處于 S4 待機模式
簡體中文
或關機 (S5) 模式時 , 此指示燈熄滅。
HD LED( 硬盤活動指示燈 ):
連接機箱前面板的硬盤動作指示燈。當硬盤正在讀取或寫入數據時 , 此指
示燈亮起。
207
ASRock Z77 Extreme4-M Motherboard
前面板設計因機箱不同而有差異。前面板模塊一般由電源開關、重啟開
關、電源指示燈、硬盤動作指示燈、喇叭等構成。將您的機箱前面板連接
到此排針時 , 請確認連接線與針腳上的說明相對應。
機箱喇叭接頭 請將機箱喇叭連接到這個接頭。
(4 針 SPEAKER1)
(見第2頁第16項)
電源指示燈連接排針 請將機箱電源指示燈連接到這一
(3 針 PLED1)
排針，以指示系統電源狀態。當
(見第2頁第17項)
系統正在運行時，LED 指示燈亮。
在 S1/S3 模式下，LED 指示燈會
不停閃爍。在 S3/S4 或 S5 模式
( 關機 ) 下，LED 指示燈會熄滅。
機箱 , 電源風扇接頭 請將風扇連接線接到這個接頭，
(4 針 CHA_FAN1)
並讓黑線與接地的針腳相接。
(見第2頁第22項)
CHA_FAN1 和 CHA_FAN2 支持風扇
控制。
(3 針 CHA_FAN2)
(見第2頁第35項)
(3 針 PWR_FAN1)
(見第2頁第2項)
CPU 風扇接頭 請將 CPU 風扇連接線接到這個接
(4 針 CPU_FAN1)
頭，讓黑線與接地的針腳相接。
(見第2頁第3項)
簡體中文
雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的
3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇
連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。
Pin 1-3 連接
3-Pin 風扇的安裝
208
ASRock Z77 Extreme4-M Motherboard
(3 針 CPU_FAN2)
(見第2頁第1項)
12
24
ATX 電源接頭 請將 ATX 電源供應器連接到這個
(24 針 ATXPWR1)
接頭。
(見第2頁第8項)
1
13
雖然此主板提供 24-pin ATX 電源接口 , 但是您仍然可以使用
12
24
傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順著
Pin 1 和 Pin 13 插上電源接頭。
20-Pin ATX 電源安裝說明
1
13
ATX 12V 接頭 請將一個 ATX 12V 電源供應器接
(8 針 ATX12V1)
到這個接頭。
(見第2頁第4項)
雖然此主板提供 8-pin ATX 12V 電源接口 , 但是您仍然可以使用傳統的 4-pin
ATX 12V 電源。為了使用 4-pin ATX 12V 電源 , 請順著 Pin 1 和 Pin 5 插上電
源接頭。
8 5
4-Pin ATX 12V 電源安裝說明
4 1
串行接口連接器 這個 COM1 端口支持一個串行接
(9 針 COM1)
口的外設。
(見第2頁第27項)
簡體中文
209
ASRock Z77 Extreme4-M Motherboard
HDMI_SPDIF 接頭 HDMI_SPDIF 接頭，提供 SPDIF
(2 針 HDMI_SPDIF1)
音頻輸出至 HDMI 顯卡，支持將
(見第2頁第34項)
電腦連接至帶 HDMI 的數字電視
/ 投影儀 / 液晶顯示器等設備。
請將 HDMI 顯卡的 HDMI_SPDIF 接
口連接到這個接頭。
簡體中文
210
ASRock Z77 Extreme4-M Motherboard
Оглавление
- 1. Introduction
- Chapter 2: Installation
- 3. BIOS Information
- 1. Einführung
- 2. BIOS-Information
- 1. Introduction
- 2. Informations sur le BIOS
- 1. Introduzione
- 2. Informazioni sul BIOS
- 1. Introducción
- 2. BIOS Información
- 1. Введение
- 2. Информация о BIOS
- 1. Introdução
- 2. Informações da BIOS
- 1. Giriş
- 2. BIOS Bilgileri
- 1. 제품소개
- 2. 시스템 바이오스 정보
- 1. 主板簡介
- 2. BIOS 信息
- 1. 主機板簡介
- 2. BIOS 訊息
- 1. Penjelasan
- Installing OS on a HDD Larger Than 2TB
