ASRock X79 Extreme3: 1. Введение

1. Введение

Благодарим вас за покупку материнской платы ASRock X79 Extreme3 надежной

материнской платы, изготовленной в соответствии с постоянно предъявляемыми ASRock

жесткими требованиями к качеству. Она обеспечивает превосходную производительность

и отличается отличной конструкцией, которые отражают приверженность ASRock качеству

и долговечности.

Данное руководство по быстрой установке включает вводную информацию о материнской

плате и пошаговые инструкции по ее установке. Более подробные сведения о плате

можно найти в руководстве пользователя на компакт-диске поддержки.

Спецификации материнской платы и программное обеспечение

BIOS иногда изменяются, поэтому содержание этого руководства

может обновляться без уведомления. В случае любых модификаций

руководства его новая версия будет размещена на веб-сайте ASRock

без специального уведомления. Кроме того, самые свежие списки

поддерживаемых модулей памяти и процессоров можно найти на

сайте ASRock.

Адрес веб-сайта ASRock http://www.asrock.com

При необходимости технической поддержки по вопросам данной

материнской платы посетите наш веб-сайт для получения

информации об используемой модели.

www.asrock.com/support/index.asp

1.1 Комплектность

Материнская плата ASRock X79 Extreme3

(форм-фактор ATX: 12,0 x 8,8 дюйма / 30,5 x 22,4 см)

Руководство по быстрой установке ASRock X79 Extreme3

Компакт-диск поддержки ASRock X79 Extreme3

3 x кабель данных Serial ATA (SATA) (дополнительно)

1 x I/O Щит Группы ввода / вывода

1 x карта ASRock SLI_Bridge_2S

1 x Карта ASRock 3-Way SLI-2S1S Bridge

ASRock напоминает...

®

Для обеспечения максимальной производительности ОС Windows

TM

TM

7 / 7 64-bit / Vista

/ Vista

64-bit рекомендуется в BIOS выбрать для

параметра Storage Configuration (Конфигурация запоминающего

устройства) режим AHCI. Подробные сведения о настройке BIOS см.

в руководстве пользователя на прилагаемом компакт-диске.

Русский

105

ASRock X79 Extreme3 Motherboard

улучшить отвод тепла, не забудьте при сборке компьютера нанести

термопасту между процессором и радиатором.

®

®

17. ОС Microsoft

Windows

XP / XP 64-разрядной версией, не

поддерживает Intel Rapid Storage Technology enterprise 3.0 и ASRock

XFast RAM.

18. EuP расшифровывается как Energy Using Product. Стандарт был

разработан Европейским Союзом для определения энергопотребления

готовых систем. По требованию EuP система в выключенном состоянии

должна потреблять менее 1 Вт энергии. Для соответствия стандарту EuP

нужны соответствующие материнская плата и блок питания. Компания

Intel предложила, что совместимый с EuP блок питания должен

обеспечивать 50% эффективность линии питания 5V при потреблении

100 мА (в режиме ожидания). Сверьтесь с информацией производителей

блоков питания, чтобы выбрать модель с поддержкой EuP.

Русский

112

ASRock X79 Extreme3 Motherboard

1.3 Установка перемычек

Конфигурация перемычек иллюстрируется

на рисунке. Когда перемычка надета на

контакты, они называются “замкнутыми”

(short). Если на контактах перемычки нет,

то они называются “разомкнутыми” (open).

На иллюстрации показана 3-контактная

перемычка, у которой контакты 1 и 2

замкнуты.

Перемычка Установка Описание

Очистка CMOS

(CLRCMOS1,

3-контактная перемычка)

(см. стр. 2, п. 21)

Стандартные Очистка CMOS

Примечание.

Контактная колодка CLRCMOS1 позволяет очистить данные CMOS. Для

очистки данных и восстановления заводских системных параметров сначала

выключите компьютер и отсоедините сетевую вилку кабеля питания от

электророзетки. Выждите не менее 15 секунд и колпачковой перемычкой на 5

секунд перемкните штырьки 2 и 3 контактной колодки CLRCMOS1. Однако не

производите очистку CMOS непосредственно после обновления BIOS. Если

необходимо очистить CMOS сразу же после окончания обновления BIOS, то,

перед очисткой CMOS, необходимо сначала выполнить загрузку системы, а

затем завершить ее работу. Примите во внимание, что пароль, дата, время,

профиль пользователя по умолчанию, идентификатор 1394 GUID и MAC-адрес

будут очищены только тогда, когда будет извлечена из своего гнезда батарейка

CMOS.

Переключатель Clear CMOS работает так же, как перемычка Clear

CMOS.

Русский

113

ASRock X79 Extreme3 Motherboard

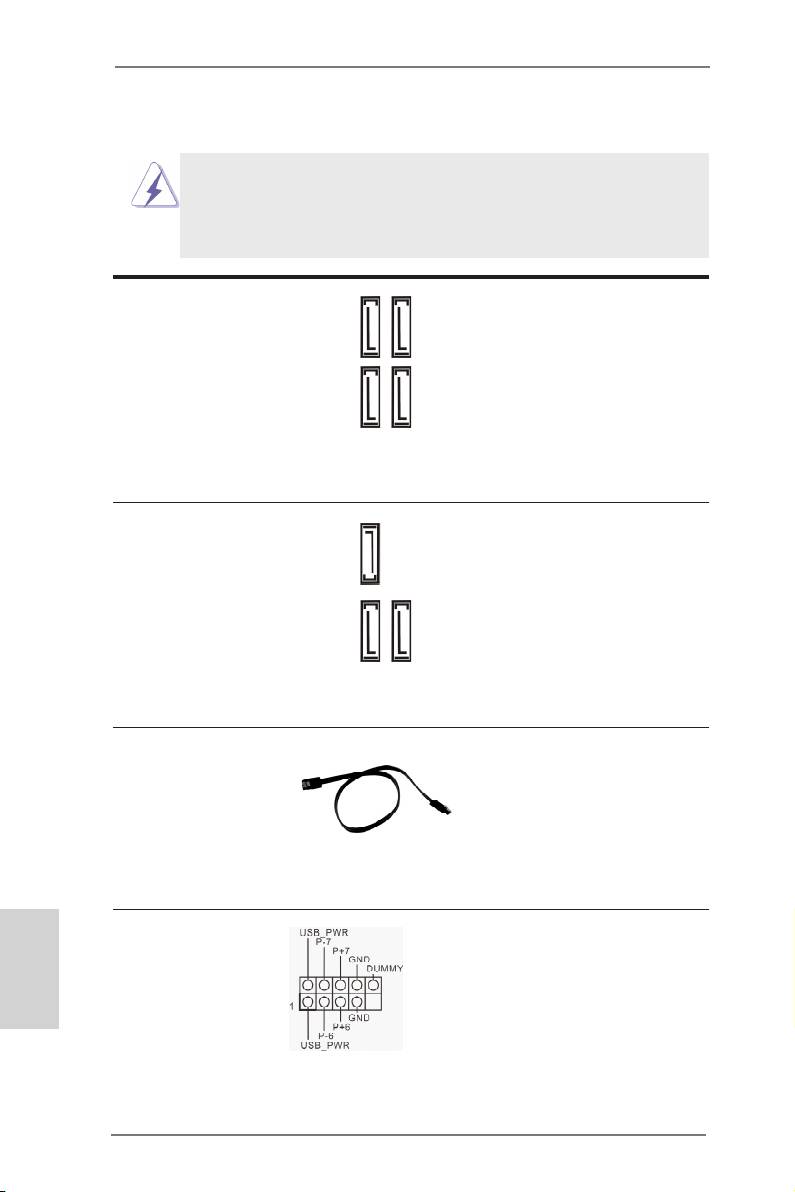

1.4 Колодки и разъемы на плате

Имеющиеся на плате колодки и разъемы НЕ ЯВЛЯЮТСЯ

контактами для перемычек. НЕ УСТАНАВЛИВАЙТЕ перемычки

на эти колодки и разъемы – это приведет к необратимому

повреждению материнской платы!

Разъемы Serial ATA2 четыре соединителя Serial ATA2

(SATA2_0_1, см. стр. 2, п. 16)

предназначаются для

(SATA2_2_3, см. стр. 2, п. 17)

подключения внутренних

устройств хранения с

использованием интерфейсных

кабелей SATA2. В настоящее

SATA2_2 SATA2_0

SATA2_3 SATA2_1

время интерфейс SATA допускает

скорость передачи данных до \ 3,0

Гбит/с.

Разъемы Serial ATA3 три соединителя Serial ATA3

(SATA3_A0, см. стр. 2, п. 11)

предназначаются для

(SATA3_0_1, см. стр. 2, п. 15)

подключения внутренних

SATA3_A0SATA3_0

устройств хранения с

использованием нтерфейсных

кабелей SATA3. В настоящее

SATA3_1

время интерфейс SATA допускает

скорость передачи данных до \ 6,0

Гбит/с.

Информационный Информационный кабель

кабель Serial ATA (SATA) интерфейса SATA / SATA2 / SATA3

(дополнительно)

не является направленным.

Любой из его соединителей может

быть подключен либо к жесткому

диску интерфейса SATA2 / SATA3

либо к материнской плате.

Русский

Колодка USB 2.0 Помимо шесть стандартных

(9-контактный USB_6_7)

портов USB 2.0 на панели ввода-

(см. стр. 2, п. 26)

вывода, на данной материнской

плате предусмотрено три разъема

USB 2.0. Каждый разъем USB 2.0

поддерживает два порта USB 2.0.

114

ASRock X79 Extreme3 Motherboard

(9-контактный USB_8_9)

(см. стр. 2, п. 25)

(9-контактный USB_10_11)

(см. стр. 2, п. 24)

Колодка USB 3.0 Помимо два стандартных

(19-контактный USB3_2_3)

портов USB 3.0 на панели ввода-

(см. стр. 2, п. 9)

вывода, на данной материнской

плате предусмотрен один разъем

USB 3.0. Этот разъем USB 3.0

поддерживает два порта USB 3.0.

Колодка инфракрасного модуля Данная колодка позволяет

(5-контактный IR1)

подключить дополнительный

(см. стр. 2, п. 28)

модуль беспроводного

инфракрасного

приемопередатчика.

Датчик пользовательского инфракрасного модуля Датчик можно использовать для

(4-контактный CIR1)

подключения дополнительных

(см. стр. 2, п. 27)

пользовательских инфракрасных

устройств, например, устройств

HI-FI, телевизоров и т.д.

Аудиоразъем передней Этот интерфейс предназначен

панели для присоединения аудиокабеля

(9-контактный HD_AUDIO1)

передней панели,

(см. cтр. 2, п. 31)

обеспечивающего удобное

подключение аудиоустройств и

управление ими.

Русский

115

ASRock X79 Extreme3 Motherboard

1. Система High Denition Audio поддерживает функцию

автоматического обнаружения разъемов (Jack Sensing), однако

для ее правильной pаботы кабель панели в корпусе должен

поддерживать HDA. При сборке системы следуйте инструкциям,

приведенным в нашем руководстве и руководстве пользователя

для корпуса.

2. Если вы используете аудиопанель AC’97, подключите ее к колодке

аудиоинтерфейса передней панели следующим образом:

A. Подключите выводы Mic_IN (MIC) к контактам MIC2_L.

B. Подключите выводы Audio_R (RIN) к контактам OUT2_R, а

выводы Audio_L (LIN) к контактам OUT2_L.

C. Подключите выводы Ground (GND) к контактам Ground (GND).

D. Контакты MIC_RET и OUT_RET предназначены только для

аудиопанели HD. При использовании аудиопанели AC’97

подключать их не нужно.

E. Процедура активации микрофона приведена ниже.

®

Для ОС Windows

XP / XP 64-бита:

Выберите «Mixer» (Микшер). Выберите «Recorder» (Устройство

записи). Затем щелкните «FrontMic» (Передний микрофон).

®

TM

TM

Для ОС Windows

7 / 7 64-бита, Vista

/ Vista

64-бита:

Перейдите к вкладке «FrontMic» (Передний микрофон) в панели

управления Realtek. Отрегулируйте уровень «Recording

Volume» (Громкость записи).

Колодка системной панели Данная колодка обеспечивает

(9-контактный PANEL1)

работу нескольких функций

(см. стр. 2, п. 19)

передней панели системы.

Подключите к этому разъему кнопку питания, кнопку сброса и

индикатор состояния системы на корпусе в соответствии с

указанным ниже назначением контактов. При подключении кабелей

необходимо соблюдать полярность положительных и отрицательных

контактов.

PWRBTN (кнопка питания):

Русский

Подключите к этим контактам кнопку питания на передней панели

корпуса. Способ выключения системы с помощью кнопки питания

можно настроить.

RESET (кнопка сброса):

Подключите к этим контактам кнопку сброса на передней панели

корпуса. Нажмите кнопку сброса для перезагрузки компьютера, если

компьютер «завис» и нормальную перезагрузку выполнить не

удается.

116

ASRock X79 Extreme3 Motherboard

PLED (индикатор питания системы):

Подключите к этим контактам индикатор состояния питания на

передней панели корпуса. Этот индикатор светится, когда система

работает. Индикатор мигает, когда система находится в режиме

ожидания S1. Этот индикатор не светится, когда система находится

в режиме ожидания S3 или S4, либо выключена (S5).

HDLED (индикатор активности жесткого диска):

Подключите к этим контактам индикатор активности жесткого диска

на передней панели корпуса. Этот индикатор светится, когда

осуществляется считывание или запись данных на жестком диске.

Конструкция передней панели может различаться в зависимости от

корпуса. Модуль передней панели в основном состоит из кнопки

питания, кнопки сброса, индикатора питания, индикатора активности

жесткого диска, динамика и т.п. При подключении к этому разъему

модуля передней панели корпуса удостоверьтесь, что провода

подключаются к соответствующим контактам.

Колодка динамика корпуса Подключите к этой колодке

(4-контактный SPEAKER1)

кабель от динамика на корпусе

(см. стр. 2, п. 18)

компьютера.

разъем Power LED Подключите индикатор Power LED

(3-контактный PLED1)

к этому разъему для отображения

(см. стр. 2, п. 20)

статуса питания системы. Этот

светодиод продолжит мигать в

режиме S1. Светодиод будет

выключен в режимах S3/S4 или

S5 (система выключена).

Chassis, Power и SB Fan-соединители Подключите кабели вентилятора

(4-контактный CHA_FAN1)

к соединителям и присоедините

(см. стр. 2, п. 23)

черный шнур к штырю

заземления. CHA_FAN1,

CHA_FAN2 и CHA_FAN3

(3-контактный CHA_FAN2)

поддерживают функцию

(см. стр. 2, п. 10)

управления вентилятором.

SB_FAN1 поддерживает

бесшумный вентилятор.

(3-контактный CHA_FAN3)

(см. стр. 2, п. 22)

Русский

(3-контактный PWR_FAN1)

(см. стр. 2, п. 7)

117

ASRock X79 Extreme3 Motherboard

(3-контактный SB_FAN1)

(см. стр. 2, п. 13)

Разъем вентилятора Подключите к этому разъему

процессора кабель вентилятора процессора

(4-контактный CPU_FAN1)

так, чтобы черный провод

(см. стр. 2, п. 6)

соответствовал контакту земли.

Данная материнская плата поддерживает вентиляторы процессора с

4-контактным разъемом (функция тихого режима вентилятора), однако

вентиляторы с 3-контактным разъемом также будут успешно работать, хотя

функция управления скоростью вращения вентилятора окажется

недоступной. Если вы хотите подключить вентилятор процессора с

3-контактным разъемом к разъему вентилятора процессора на данной

материнской плате, для этого следует использовать контакты 1-3.

Контакты 1-3 подключены

Установка вентилятора с 3-контактным разъемом

(4-контактный CPU_FAN2)

(см. стр. 2, п. 4)

Колодка питания ATX Подключите к этой колодке

12

24

(24-контактный ATXPWR1)

кабель питания ATX.

(см. стр. 2, п. 8)

1

13

Несмотря на то, что эта материнская плата предусматр-

12

24

ивает 24-штыревой разъем питания ATX, работа будет

продолжаться, даже если адаптируется традиционный

20-штыревой разъем питания ATX. Для использования

Русский

20-штыревого разъема питания ATX вставьте источник

питания вместе со штекером 1 и штекером 13.

Установка 20-штыревого разъема питания ATX

1

13

118

ASRock X79 Extreme3 Motherboard

Колодка питания 12V-ATX Обратите внимание, что к этому

5 1

(8-контактный ATX12V1)

разъему необходимо подключить

8 4

(см. стр. 2, п. 1)

вилку блока питания ATX 12 В,

чтобы обеспечить достаточную

мощность электропитания. В

противном случае включение

системы будет невозможно.

Хотя эта объединительная плата обеспечивает ATX с 8 булавками 12V

соединитель власти, это может все еще работать, если Вы принимаете

традиционный ATX с 4-Pin 12V электропитание. Чтобы использовать

электропитание ATX с 4-Pin, пожалуйста включите ваше электропитание

наряду с Булавкой 1 и Прикрепите 5.

5 1

ATX С 4-Pin 12V Установка Электропитания

8 4

Разъем питания SLI/XFIRE Данный разъем использовать не

(4-контактный SLI/XFIRE_POWER1)

обязательно, но его следует

(см. стр.2 п. 38)

подключить к разъему питания

жесткого диска, если в системную

плату одновременно установлены

SLI/XFIRE_POWER1

две видеокарты.

Колодка COM-порта Данная колодка COM-порта

(9-контактный COM1)

позволяет подключить модуль

(см. стр. 2, п. 29)

порта COM.

Колодка HDMI_SPDIF Колодка HDMI_SPDIF

(2-контактный HDMI_SPDIF1)

обеспечивает подачу выходного

(см. стр. 2, п. 30)

аудиосигнала на VGA-карту HDMI,

что позволяет подключать к

системе цифровые телевизоры,

проекторы или

жидкокристаллические панели

HDMI. Соедините эту колодку с

разъемом HDMI_SPDIF на VGA-

карте HDMI.

Русский

119

ASRock X79 Extreme3 Motherboard

1.5 Быстрое переключение

На этой материнской плате есть один кнопки для ускорения работы: кнопка для очистки

CMOS.

Clear CMOS Switch

Кнопка Clear CMOS Switch

(CLRCBTN)

позволяет быстро сбросить

(см. стр. 3, п. 16)

установки CMOS.

Русский

120

ASRock X79 Extreme3 Motherboard
