ASRock X79 Extreme3: 1. Introduction

iPhone à partir de votre ordinateur, jusqu’à 40% plus vite qu’avant. Le

chargeur ASRock APP vous permet de charger rapidement et simulta-

nément plusieurs appareils Apple, et le chargement continu est même

pris en charge lorsque le PC passe en mode Veille (S1), Suspension à

la RAM (S3), hibernation (S4) ou hors tension (S5). Lorsque le pilote du

chargeur APP est installé, vous découvrez un mode de mise en charge

tout à fait inédit.

Site web ASRock : http://www.asrock.com/Feature/AppCharger/index.asp

9. ASRock XFast USB permet d’améliorer les performances de votre

périphérique de stockage USB. Les performances réelles dépendent des

propriétés du périphérique.

10. ASRock XFast LAN fournit un accès Internet plus rapide, avec les avan-

tages suivants. Priorisation d’application LAN : Vous pouvez congurer

votre priorité d’application idéalement et/ou ajouter des nouveaux pro-

grammes. Latence plus basse dans les jeux : Après avoir réglé la priorité

de jeux en ligne plus haute, cela peut réduire la latence dans les jeux.

Forme du trac : Vous pouvez regarder des vidéos HD YouTube et té-

lécharger simultanément des chiers. Analyse en temps réel de vos don-

nées : Avec la fenêtre d’état, vous pouvez facilement reconnaître les ux

de données que vous êtes en train de transférer.

11. Le chargeur XFast ASRock apporte la technologie la meilleure et la plus

rapide pour recharger vos appareils mobiles via PC. Avec le superbe

port USB du chargeur XFast, vous êtes assuré de pouvoir avoir à tout

moment les charges les plus rapides. En plus des appareils Apple, il est

aussi capable de recharger les appareils intelligents à la norme BC 1.1.

Pour plus de détails, veuillez vous reporter à la page 30.

12. ASRock XFast RAM est une nouvelle fonction intégrée à l’utilitaire AS-

Rock Extreme Tuning Utility (AXTU). Il utilise à sa pleine capacité l’espace

mémoire que les processeurs du système d’exploitation Windows OS

32-bit ne peuvent pas utiliser. ASRock XFast RAM diminue le temps de

chargement des sites Internet précédemment visités, rendant la naviga-

tion sur le web plus rapide que jamais. Il rend également l’utilisation de

Adobe Photoshop 5 fois plus rapide. Un autre avantage indéniable de

ASRock XFast RAM est qu’il réduit la fréquence d’accès à vos SSD ou

Français

64

ASRock X79 Extreme3 Motherboard

HDD an d’accroitre leur durée de vie utile.

13. ASRock X-FAN sera automatiquement activé uniquement lorsque le

système atteindra une certaine température en cas de surcharge ou de

surcadençage. Sous des conditions normales, ASRock X-FAN restera

désactivé pour une utilisation confortable et silencieuse. La température

cible et la vitesse du ventilateur sont des paramètres pouvant être réglés

via l’utilitaire de conguration UEFI.

14. ASRock Crashless BIOS permet aux utilisateurs de mettre à jour leur

BIOS sans qu’ils aient à craindre un plantage ou une défaillance. Si

l’alimentation venait à être coupée durant la mise à jour du BIOS, AS-

Rock Crashless BIOS terminera automatiquement la mise à jour du BIOS

une fois le courant rétabli. Veuillez noter que les chiers BIOS doivent

être placés dans le répertoire racine de votre disque USB. Seuls les

ports USB2.0 sont compatibles avec cette fonction.

15. Même si cette carte mère offre un contrôle sans souci, il n’est pas re-

commandé d’y appliquer un over clocking. Des fréquences de bus CPU

autres que celles recommandées risquent de rendre le système instable

ou d’endommager le CPU et la carte mère.

16. Lorsqu’une surchauffe du CPU est détectée, le système s’arrête automa-

tiquement. Avant de redémarrer le système, veuillez vérier que le ven-

tilateur d’UC sur la carte mère fonctionne correctement et débranchez le

cordon d’alimentation, puis rebranchez-le. Pour améliorer la dissipation

de la chaleur, n’oubliez pas de mettre de la pâte thermique entre le CPU

le dissipateur lors de l’installation du PC.

17. Intel Rapid Storage Technology enterprise 3.0 et ASRock XFast RAM n’est

®

®

pas pris en charge par Microsoft

Windows

XP / XP 64-bit.

18. EuP, qui signie Energy Using Product (Produit Utilisant de l’Energie),

est une disposition établie par l’Union Européenne pour dénir la con-

sommation de courant pour le système entier. Conformément à la norme

EuP, le courant CA total du système entier doit être inférieur à 1 W en

mode d’arrêt. Pour être conforme à la norme EuP, une carte mère EuP

et une alimentation EuP sont requises. Selon les suggestions d’Intel’,

l’alimentation électrique EuP doit correspondre à la norme, qui est que

l’efcacité électrique de 5v en mode de veille doit être supérieure à 50%

pour 100 mA de consommation de courant. Pour choisir une alimentation

électrique conforme à la norme EuP, nous vous recommandons de con-

sulter votre fournisseur de courant pour plus de détails.

Français

65

ASRock X79 Extreme3 Motherboard

1.3 Réglage des cavaliers

L’illustration explique le réglage des cava-

liers. Quand un capuchon est placé sur les

broches, le cavalier est « FERME ». Si au-

cun capuchon ne relie les broches,le cava-

lier est « OUVERT ». L’illustration montre un

cavalier à 3 broches dont les broches 1 et 2

sont « FERMEES » quand le capuchon est

placé sur ces 2 broches.

Le cavalier Description

Effacer la CMOS

(CLRCMOS1)

(voir p.2 g. 21)

Paramètres

Effacer la

par défaut

CMOS

Remarque :

CLRCMOS1 vous permet d’effacer les données du CMOS. Pour effacer

et réinitialiser les paramètres du système à la conguration originale,

veuillez éteindre l’ordinateur et débrancher le cordon d’alimentation de

la prise de courant. Après 15 secondes, utilisez un couvercle de jumper

pour court-circuiter les broches pin2 et pin3 de CLRCMOS1 pendant

5

secondes. Veuillez cependant ne pas effacer le CMOS immédiatement

a

près avoir mis à jour le BIOS. Si vous avez besoin d’effacer le CMOS

après avoir mis à jour le BIOS, vous devez allumer en premier le

système, puis l’éteindre avant de continuer avec l’opération d’effacement

du CMOS. Veuillez noter que le mot de passe, la date, l’heure, le prol

par défaut de l’utilisateur, 1394 GUID et l’adresse MAC seront effacés

seulement si la batterie du CMOS est enlevée.

Le commutateur Effacer CMOS présente la même fonction que le

cavalier Effacer CMOS.

Français

66

ASRock X79 Extreme3 Motherboard

1.4 En-têtes et Connecteurs sur Carte

Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers.

NE PAS placer les capuchons de cavalier sur ces en-têtes et con-

necteurs. Le fait de placer les capuchons de cavalier sur les en-têtes

et connecteurs causera à la carte mère des dommages irréversibles!

Connecteurs Série ATA2 Ces quatre connecteurs Série

(SATA2_0_1: voir p.2 No. 16)

ATA2 (SATA2) prennent en

(SATA2_2_3: voir p.2 No. 17)

charge les câbles SATA pour

les périphériques de stockage

internes. L’interface SATA2

actuelle permet des taux

SATA2_2 SATA2_0

SATA2_3 SATA2_1

transferts de données pouvant

aller jusqu’à 3,0 Gb/s.

Connecteurs Série ATA3 Ces trois connecteurs Série

(SATA3_A0: voir p.2 No. 11)

ATA3 (SATA3) prennent en

(SATA3_0_1: voir p.2 No. 15)

charge les câbles SATA pour

SATA3_A0SATA3_0

les périphériques de stockage

internes. L’interface SATA3

actuelle permet des taux

SATA3_1

transferts de données pouvant

aller jusqu’à 6,0 Gb/s.

Câble de données Toute cote du cable de data

Série ATA (SATA) SATA peut etre connecte au

(en option)

disque dur SATA / SATA2 /

SATA3 ou au connecteur SATA2

/ SATA3 sur la carte

mere.

En-tête USB 2.0 A côté des six ports

(USB_6_7 br.9)

USB 2.0 par défaut sur le

(voir p.2 No. 26)

panneau E/S, il y a trois

embases USB 2.0 sur cette

Français

carte mère. Chaque embase

USB 2.0 peut prendre en

charge 2 ports USB 2.0.

67

ASRock X79 Extreme3 Motherboard

(USB_8_9 br.9)

(voir p.2 No. 25)

(USB_10_11 br.9)

(voir p.2 No. 24)

En-tête USB 3.0 En plus des deux ports USB 3.0

(USB3_2_3 br.19)

par défaut sur le panneau E/S,

(voir p.2 No. 9)

il y a une barrette USB 3.0 sur

la carte mère. Cette barrette

USB 3.0 peut prendre en

charge deux ports USB 3.0.

En-tête du module infrarouge Cet en-tête supporte un module

(IR1 br.5)

infrarouge optionnel de transfert

(voir p.2 No. 28)

et de réception sans l.

Barrette pour module à infrarouges grand public Cette barrette peut être utilisée

(CIR1 br.4)

pour connecter des modules à

(voir p.2 No. 27)

infrarouges grand public,

comme chaînes hi-,

décodeurs, etc.

Connecteur audio panneau C’est une interface pour un

Français

(HD_AUDIO1 br. 9)

câble avant audio en façade qui

(voir p.2 No. 31)

permet le branchement et le

contrôle commodes de

périphériques audio.

68

ASRock X79 Extreme3 Motherboard

1. L’audio à haute dénition (HDA) prend en charge la détection de che, mais le l

de panneau sur le châssis doit prendre en charge le HDA pour fonctionner

correctement. Veuillez suivre les instructions dans notre manuel et le manuel de

châssis an installer votre système.

2. Si vous utilisez le panneau audio AC’97, installez-le sur l’adaptateur audio

du panneau avant conformément à la procédure ci-dessous:

A. Connectez Mic_IN (MIC) à MIC2_L.

B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L.

C. Connectez Ground (GND) à Ground (GND).

D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous

n’avez pas besoin de les connecter pour le panneau audio AC’97.

E. Pour activer le micro avant.

®

Pour les systèmes d’exploitation Windows

XP / XP 64 bits :

Sélectionnez “Mixer”. Sélectionnez “Recorder” (Enregistreur). Puis

cliquez sur “FrontMic” (Micro avant).

®

TM

Pour les systèmes d’exploitation Windows

7 / 7 64 bits / Vista

/

TM

Vista

64 bits :

Allez sur l’onglet “FrontMic” (Micro avant) sur le Panneau de contrôle

Realtek. Ajustez “Recording Volume” (Volume d’enregistrement).

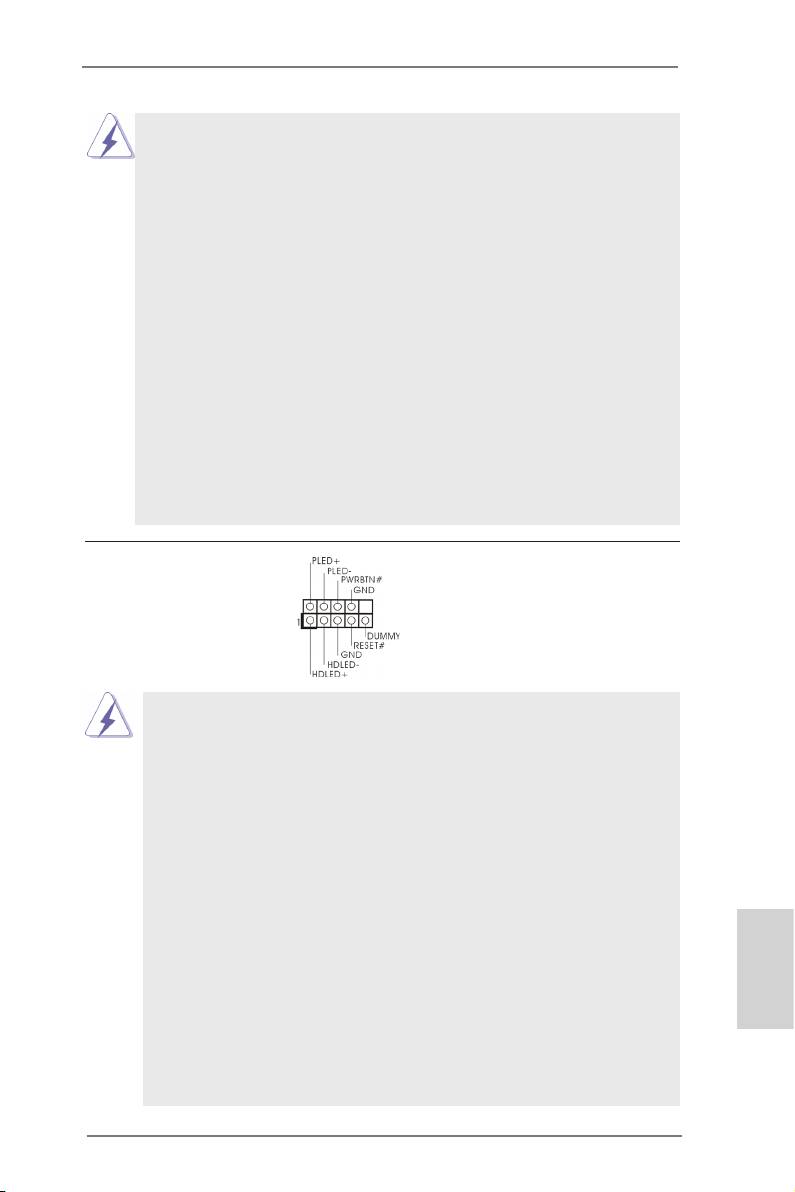

En-tête du panneau système Cet en-tête permet d’utiliser

(PANEL1 br.9)

plusieurs fonctions du panneau

(voir p.2 No. 19)

système frontal.

Connectez l’interrupteur d’alimentation, l’interrupteur de réinitialisation et

l’indicateur d’état du système du châssis sur cette barrette en respectant

l’affectation des broches décrite ci-dessous. Faites attention aux broches

positives et négatives avant de connecter les câbles.

PWRBTN (Interrupteur d’alimentation):

Connectez ici le connecteur d’alimentation sur le panneau avant du

châssis. Vous pouvez congurer la façon de mettre votre système hors

tension avec l’interrupteur d’alimentation.

RESET (Interrupteur de réinitialisation):

Connectez ici le connecteur de réinitialisation sur le panneau avant du

châssis. Appuyez sur l’interrupteur de réinitialisation pour redémarrer

l’ordinateur s’il se bloque ou s’il n’arrive pas à redémarrer normalement.

PLED (DEL alimentation système):

Français

Connectez ici l’indicateur d’état de l’alimentation sur le panneau avant du

châssis. Ce voyant DEL est allumé lorsque le système est en marche.

Le voyant DEL clignote lorsque le système est en mode veille S1. Le

voyant DEL est éteint lorsque le système est en mode veille S3/S4 ou

lorsqu’il est éteint (S5).

69

ASRock X79 Extreme3 Motherboard

HDLED (DEL activité du disque dur):

Connectez ici le voyant DEL d’activité du disque dur sur le panneau

avant du châssis. Ce voyant DEL est allumé lorsque le disque dur est en

train de lire ou d’écrire des données.

Le design du panneau avant peut varier en fonction du châssis. Un

module de panneau avant consiste principalement en : interrupteur

d’alimentation, interrupteur de réinitialisation, voyant DEL d’alimentation,

voyant DEL d’activité du disque dur, haut-parleur, etc. Lorsque vous

connectez le panneau avant de votre châssis sur cette barrette, vériez

bien à faire correspondre les ls et les broches.

En-tête du haut-parleur Veuillez connecter le

de châssis haut-parleur de châssis sur cet

(SPEAKER1 br. 4)

en-tête.

(voir p.2 No. 18)

LED di accensione Collegare il LED di accensione

(3-pin PLED1)

chassi per indicare lo stato di

(vedi p.2 Nr. 20)

alimentazione del sistema. Il

LED è acceso quando il sistema

è in funzione. Il LED continua a

lampeggiare in stato S1. Il LED

è spento in stato S3/S4 o S5

(spegnimento).

Connecteur pour châssis et ventilateur Branchez les câbles du

(CHA_FAN1 br.4)

ventilateur aux connecteurs

(voir p.2 No. 23)

pour ventilateur et faites

correspondre le l noir à la

broche de terre. CHA_FAN1,

(CHA_FAN2 br. 3)

CHA_FAN2 et CHA_FAN3

(voir p.2 No. 10)

prennent en charge la fonction

contrôle du ventilateur.

Français

(CHA_FAN3 br. 3)

SB_FAN1 prend en charge la

(voir p.2 No. 22)

fonction ventilateur silencieux.

(PWR_FAN1 br. 3)

(voir p.2 No. 7)

(SB_FAN1 br. 3)

(voir p.2 No. 13)

70

ASRock X79 Extreme3 Motherboard

Connecteur du ventilateur Veuillez connecter le câble de

de l’UC ventilateur d’UC sur ce

(CPU_FAN1 br. 4)

connecteur et brancher le l

(voir p.2 No. 6)

noir sur la broche de terre.

Bien que cette carte mère offre un support de (Ventilateur silencieux

ventilateur de CPU à 4 broches , le ventilateur de CPU à 3 broches peut

bien fonctionner même sans la fonction de commande de vitesse du

ventilateur. Si vous prévoyez de connecter le ventilateur de CPU à 3

broches au connecteur du ventilateur de CPU sur cette carte mère,

veuillez le connecter aux broches 1-3.

Installation de ventilateur à 3 broches

Broches 1-3 connectées

(CPU_FAN2 br. 3)

(voir p.2 No. 4)

12

24

En-tête d’alimentation ATX Veuillez connecter l’unité

(ATXPWR1 br. 24)

d’alimentation ATX sur cet en-

(voir p.2 No. 8)

tête.

1

13

Bien que cette carte mère fournisse un connecteur de

12

24

courant ATX 24 broches, elle peut encore fonctionner

si vous adopter une alimentation traditionnelle ATX 20

broches. Pour utiliser une alimentation ATX 20 broches,

branchez à l’alimentation électrique ainsi qu’aux

broches 1 et 13.

1

13

20-Installation de l’alimentation électrique ATX

Connecteur ATX 12V Veuillez connecter une unité

5 1

(ATX12V1 br.8)

d’alimentation électrique ATX

8 4

(voir p.2 No. 1)

12V sur ce connecteur.

Bien que cette carte mère possède 8 broches connecteur d’alimentation

ATX 12V, il peut toujours travailler si vous adoptez une approche

Français

traditionnelle à 4 broches ATX 12V alimentation.

5 1

Pour utiliser l’alimentation des 4 broches ATX,

branchez votre alimentation avec la broche 1 et

la broche 5.

4-Installation d’alimentation à 4 broches ATX 12V

8 4

71

ASRock X79 Extreme3 Motherboard

Connecteur d’alimentation SLI/XFIRE Il n’est pas nécessaire d’utiliser

(SLI/XFIRE_POWER1 br. 4)

ce connecteur, mais veuillez le

(voir p.2 No. 38)

brancher avec un connecteur

d’alimentation pour disques

SLI/XFIRE_POWER1

durs quand deux cartes

graphiques sont branchées sur

cette carte mère en même

temps.

En-tête de port COM Cette en-tête de port COM est

(COM1 br.9)

utilisée pour prendre en charge

(voir p.2 No. 29)

un module de port COM.

Connecteur HDMI_SPDIF Connecteur HDMI_SPDIF,

(HDMI_SPDIF1 2-pin)

fournissant une sortie audio

(voir p.2 No. 30)

SPDIF vers la carte VGA HDMI,

et permettant au système de se

connecter au un téléviseur

numérique HDMI /un projecteur

/ un périphérique LCD. Veuillez

brancher le connecteur

HDMI_SPDIF de la carte VGA

HDMI sur ce connecteur.

1.5 Interrupteur rapides

Cette carte mère dispose d’un interrupteurs rapides : un interrupteur d’effacement

de CMOS.

Français

Interrupteur d’effacement de CMOS

L’interrupteur d’effacement de

(CLRCBTN)

CMOS est un interrupteur

(voir p.3 No. 16)

rapide qui permet à l’utilisateur

d’effacer rapidement les valeurs

du CMOS.

72

ASRock X79 Extreme3 Motherboard
