1. Introduction

Merci pour votre achat d’une carte mère ASRock E350M1/USB3, une carte mère

très able produite selon les critères de qualité rigoureux de ASRock. Elle offre des

performances excellentes et une conception robuste conformément à l’engagement

d’ASRock sur la qualité et la abilité au long terme.

Ce Guide d’installation rapide présente la carte mère et constitue un guide

d’installation pas à pas. Des informations plus détaillées concernant la carte

mère pourront être trouvées dans le manuel l’utilisateur qui se trouve sur le CD

d’assistance.

Les spécications de la carte mère et le BIOS ayant pu être mis à

jour, le contenu de ce manuel est sujet à des changements sans

notication. Au cas où n’importe qu’elle modication intervenait sur ce

manuel, la version mise à jour serait disponible sur le site web

ASRock sans nouvel avis. Vous trouverez les listes de prise en

charge des cartes VGA et CPU également sur le site Web ASRock.

Site web ASRock, http://www.asrock.com

Si vous avez besoin de support technique en relation avec cette carte

mère, veuillez consulter notre site Web pour de plus amples

informations particulières au modèle que vous utilisez.

www.asrock.com/support/index.asp

1.1 Contenu du paquet

Carte mère ASRock E350M1/USB3

(Facteur de forme Mini-ITX: 6.7 pouces x 6.7 pouces, 17.0 cm x 17.0 cm)

Guide d’installation rapide ASRock E350M1/USB3

CD de soutien ASRock E350M1/USB3

Deux câbles de données de série ATA (SATA) (en option)

Un I/O Panel Shield

ASRock vous rappelle...

®

Pour bénécier des meilleures performances sous Windows

8 / 8 64 bits

TM

TM

/ 7 / 7 64 bits / Vista

/ Vista

64 bits, il est recommandé de paramétrer

l’option BIOS dans Conguration de stockage en mode AHCI. Pour plus

de détails sur l’installation BIOS, référez-vous au «Mode d’emploi» sur

votre CD de support.

Français

35

ASRock E350M1/USB3 Motherboard

1.2 Spécifications

Format - Facteur de forme Mini-ITX:

6.7 pouces x 6.7 pouces, 17.0 cm x 17.0 cm

- Accessoires de Carte mère (condensateurs 100% polymère

conducteur de haute qualité fabriqué au Japon)

CPU - AMD double-coeur Zacate E350/E350D APU

TM

- Supporte la technologie Cool ‘n’ Quiet

d’AMD

- UMI 2.5 GT/s

Chipsets - AMD A50M Chipsets

Mémoire - 2 x slots DIMM DDR3

- Supporter DDR3 1066/800 non-ECC, sans amortissement

mémoire

- Capacité maxi de mémoire système: 16GB

(voir ATTENTION 1)

Slot d’extension - 1 x slot1 PCI Express 2.0 x16 (bleu @ mode x4)

VGA sur carte - Graphiques intégrés à l’AMD Radeon HD 6310

- DX11 classe iGPU, nuanceur de pixels 5.0

- mémoire partagée max 512MB (voir ATTENTION 2)

- Trois options de sortie VGA : D-Sub, DVI-D et HDMI

- Prend en charge le HDMI avec une résolution

maximale jusqu’à 1920x1200 (1080P)

- Prend en charge le DVI avec une résolution maximale

jusqu’à 1920x1200 @ 75Hz

- Prend en charge le D-Sub avec une résolution maximale

jusqu’à 2048x1536 @ 85Hz

- Prise en charge de la fonction HDCP avec ports DVI et

HDMI

- Supporter 1080p Blu-ray(BD)/ lecteur de HD-DVD avec

ports DVI et HDMI

Audio - 7,1 CH HD Audio avec protection de contenu

(Realtek ALC892 Audio Codec)

- Prise en charge de l’audio Premium Blu-ray

Français

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL8111E

- Support du Wake-On-LAN

- Prise en charge de la détection de câble LAN

- Prend en charge la norme Energy Efcient Ethernet

(Ethernet à efcacité énergétique) 802.3az

Panneau arrière I/O Panel

- 1 x port clavier/souris PS/2

- 1 x port VGA/D-Sub

36

ASRock E350M1/USB3 Motherboard

- 1 x port VGA/DVI-D

- 1 x port HDMI

- 1 x Port de sortie optique SPDIF

- 4 x ports USB 2.0 par défaut

- 1 x Connecteur eSATA3

- 2 x ports USB 3.0 par défaut

- 1 x port LAN RJ-45 avec LED (ACT/LED CLIGNOTANTE et

LED VITESSE)

- Prise HD Audio: Haut-parleur latéral / Haut-parleur arrière /

Central /Basses / Entrée Ligne / Haut-parleur frontal /

Microphone (voir ATTENTION 3)

SATA3 - 4 x connecteurs SATA3 6,0 Gb/s, prennent en charge les

fonctions NCQ, AHCI et « Hot Plug » (Branche ment à

chaud)

USB 3.0 - 2 x ports USB3.0 à l’arrière par Etron EJ168A, prennent en

charge USB 1.0/2.0/3.0 jusqu’à 5 Gb/s

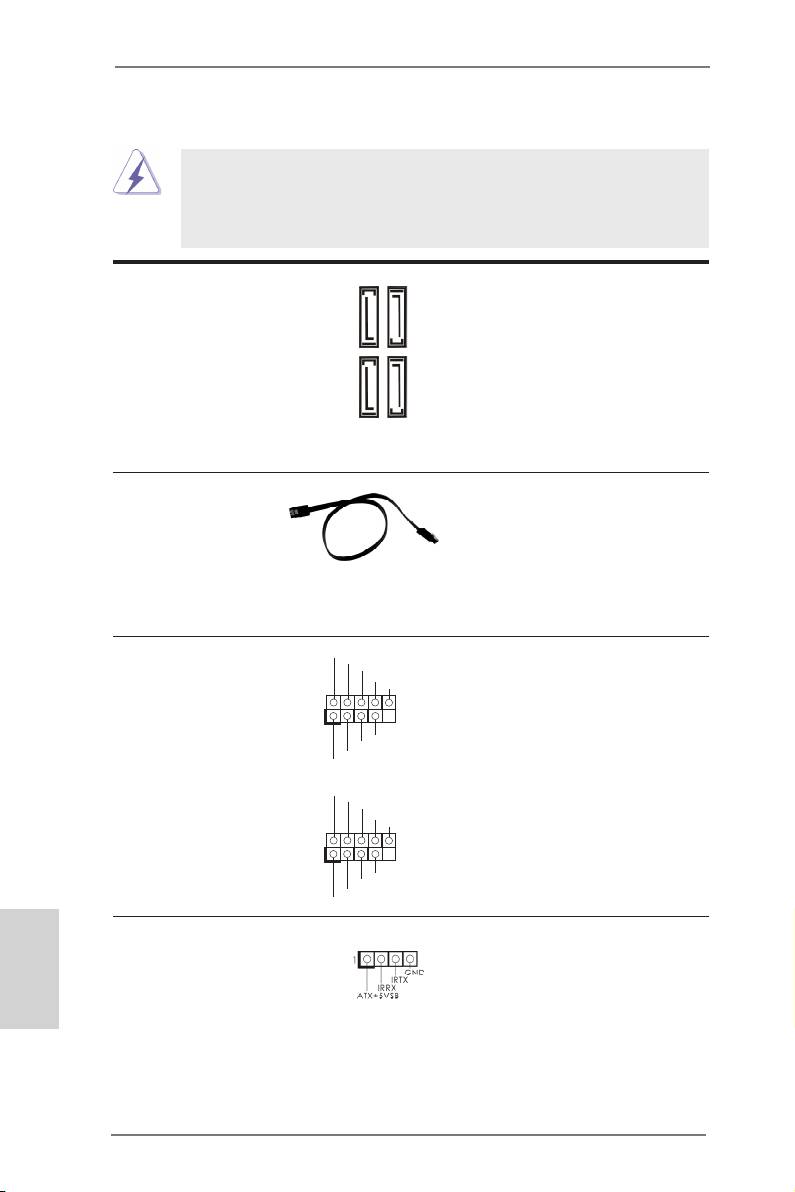

Connecteurs - 4 x connecteurs SATA3, prennent en charge un taux de

transfert de données pouvant aller jusqu’à 6.0Go/s

- 1 x Barrette pour module à infrarouges grand public

- 1 x En-tête de port COM

- Connecteur pour ventilateur de CPU/Châssis

- br. 24 connecteur d’alimentation ATX

- Connecteur audio panneau avant

- 2 x En-tête USB 2.0 (prendre en charge 4 ports USB 2.0

supplémentaires)

BIOS - 32Mb BIOS AMI

- AMI UEFI Legal BIOS avec support GUI

- Support du “Plug and Play”

- Compatible pour événements de réveil ACPI 1.1

- Gestion jumperless

- Support SMBIOS 2.3.1

- DRAM, FCH, +1V, +1.8V Tension Multi-ajustement

CD d’assistance - Pilotes, utilitaires, logiciel anti-virus (Version

d’essai),CyberLink MediaEspresso 6.5 Trial, Google Chrome

Browser et Toolbar

Caractéristique - ASRock l’Instant Boot

unique - ASRock Instant Flash (voir ATTENTION 4)

Français

- Chargeur ASRock APP (voir ATTENTION 5)

- L’accélérateur hybride:

- ASRock U-COP (voir ATTENTION 6)

37

ASRock E350M1/USB3 Motherboard

- Garde d’échec au démarrage (B.F.G.)

Surveillance - Contrôle de la température CPU

système - Mesure de température de la carte mère

- Tachéomètre ventilateur processeur/châssis

- Ventilateur silencieux pour unité centrale/châssis (permet le

réglage automatique de la vitesse du ventilateur pour châs-

sis, selon la température de l’unité centrale ou du MB)

- Commande de ventilateur processeur/châssis à plusieurs

vitesses

- Monitoring de la tension: +12V, +5V, +3.3V, Vcore

®

®

TM

OS - Microsoft

Windows

8 / 8 64-bit / 7 / 7 64-bit / Vista

/

TM

Vista

64-bit / XP / XP Media Center / XP 64-bit

Certications - FCC, CE, WHQL

- Prêt pour ErP/EuP (alimentation Prêt pour ErP/EuP requise)

(voir ATTENTION 7)

* Pour de plus amples informations sur les produits, s’il vous plaît visitez notre site web:

http://www.asrock.com

ATTENTION

Il est important que vous réalisiez qu’il y a un certain risque à effectuer

l’overclocking, y compris ajuster les réglages du BIOS, appliquer la technologie

Untied Overclocking, ou utiliser des outils de tiers pour l’overclocking. L’overclocking

peut affecter la stabilité de votre système, ou même causer des dommages aux

composants et dispositifs de votre système. Si vous le faites, c’est à vos frais et

vos propres risques. Nous ne sommes pas responsables des dommages possibles

causés par l’overclocking.

Français

38

ASRock E350M1/USB3 Motherboard

ATTENTION!

1. Du fait des limites du système d’exploitation, la taille mémoire réelle

®

réservée au système pourra être inférieure à 4 Go sous Windows

8 / 7 /

TM

®

Vista

/ XP. Avec Windows

OS avec CPU 64 bits, il n’y a pas ce genre

de limitation.

2. La dimension maximum du memoire partage est denie par le vendeur

de jeu de puces et est sujet de changer. Veuillez verier la AMD website

pour les informations recentes SVP.

3. Pour l’entrée microphone, cette carte mère supporte les deux modes

stéréo et mono. Pour la sortie audio, cette carte mère supporte les

modes 2-canaux, 4-canaux, 6-canaux et 8-canaux. Veuillez vous référer

au tableau en page 3 pour effectuer la bonne connexion.

4. O ASRock Instant Flash é um utilitário de ash do BIOS incorporado na

memória Flash ROM. Esta prática ferramenta de actualização do BIOS

permite-lhe actualizar o BIOS do sistema sem necessitar de entrar nos

®

sistemas operativos, como o MS-DOS ou o Windows

. Com este

utilitário, poderá premir a tecla <F6> durante o teste de arranque POST

ou premir a tecla <F2> para exibir o menu de conguração do BIOS para

aceder ao ASRock Instant Flash. Execute esta ferramenta para guardar

o novo cheiro de BIOS numa unidade ash USB, numa disquete ou

num disco rígido, em seguida, poderá actualizar o BIOS com

apenas alguns cliques sem ter de utilizar outra disquete ou outro compli-

cado utilitário de ash. Note que a unidade ash USB ou a unidade de

disco rígido devem utilizar o sistema de cheiros FAT32/16/12.

5. Si vous désirez un moyen plus rapide et moins contraignant de recharger

vos appareils Apple tels que iPhone/iPod/iPad Touch, ASRock a préparé

pour vous la solution idéale - le chargeur ASRock APP. Il suft d’installer

le pilote du chargeur APP, et vous pourrez recharger rapidement votre

iPhone à partir de votre ordinateur, jusqu’à 40% plus vite qu’avant. Le

chargeur ASRock APP vous permet de charger rapidement et simultané-

ment plusieurs appareils Apple, et le chargement continu est même

pris en charge lorsque le PC passe en mode Veille (S1), Suspension à la

RAM (S3), hibernation (S4) ou hors tension (S5). Lorsque le pilote du

chargeur APP est installé, vous découvrez un mode de mise en charge

tout à fait inédit.

Site web ASRock : http://www.asrock.com/Feature/AppCharger/index.asp

Français

39

ASRock E350M1/USB3 Motherboard

6. Lorsqu’une surchauffe du CPU est détectée, le système s’arrête

automatiquement. Avant de redémarrer le système, veuillez vérier que

le ventilateur d’UC sur la carte mère fonctionne correctement et débran-

chez le cordon d’alimentation, puis rebranchez-le. Pour améliorer la dis-

sipation de la chaleur, n’oubliez pas de mettre de la pâte thermique entre

le CPU le dissipateur lors de l’installation du PC.

7. EuP, qui signie Energy Using Product (Produit Utilisant de l’Energie),

est une disposition établie par l’Union Européenne pour dénir la con-

sommation de courant pour le système entier. Conformément à la norme

EuP, le courant CA total du système entier doit être inférieur à 1 W en

mode d’arrêt. Pour être conforme à la norme EuP, une carte mère EuP

et une alimentation EuP sont requises. Selon les suggestions d’Intel’,

l’alimentation électrique EuP doit correspondre à la norme, qui est que

l’efcacité électrique de 5v en mode de veille doit être supérieure à 50%

pour 100 mA de consommation de courant. Pour choisir une alimentation

électrique conforme à la norme EuP, nous vous recommandons de con-

sulter votre fournisseur de courant pour plus de détails.

Français

40

ASRock E350M1/USB3 Motherboard

1.3 Réglage des cavaliers

L’illustration explique le réglage des cava-

liers. Quand un capuchon est placé sur les

broches, le cavalier est « FERME ». Si au-

cun capuchon ne relie les broches,le cava-

lier est « OUVERT ». L’illustration montre un

cavalier à 3 broches dont les broches 1 et 2

sont « FERMEES » quand le capuchon est

placé sur ces 2 broches.

Le cavalier Description

Effacer la CMOS

(CLRCMOS1)

(voir p.2 g. 6)

Paramètres

Effacer la

par défaut

CMOS

Remarque :

CLRCMOS1 vous permet d’effacer les données du CMOS. Pour effacer

et réinitialiser les paramètres du système à la conguration originale,

veuillez éteindre l’ordinateur et débrancher le cordon d’alimentation de

la prise de courant. Après 15 secondes, utilisez un couvercle de jumper

pour court-circuiter les broches pin2 et pin3 de CLRCMOS1 pendant

5

secondes. Veuillez cependant ne pas effacer le CMOS immédiatement

a

près avoir mis à jour le BIOS. Si vous avez besoin d’effacer le CMOS

après avoir mis à jour le BIOS, vous devez allumer en premier le

système, puis l’éteindre avant de continuer avec l’opération d’effacement

du CMOS. Veuillez noter que le mot de passe, la date, l’heure, le prol

par défaut de l’utilisateur, 1394 GUID et l’adresse MAC seront effacés

seulement si la batterie du CMOS est enlevée.

Français

41

ASRock E350M1/USB3 Motherboard
