ASRock B75M-GL: 1. Introduction

1. Introduction

Merci pour votre achat d’une carte mère ASRock B75M-GL, une carte mère très

able produite selon les critères de qualité rigoureux de ASRock. Elle offre des per-

formances excellentes et une conception robuste conformément à l’engagement

d’ASRock sur la qualité et la abilité au long terme.

Ce Guide d’installation rapide présente la carte mère et constitue un guide

d’installation pas à pas. Des informations plus détaillées concernant la carte

mère pourront être trouvées dans le manuel l’utilisateur qui se trouve sur le CD

d’assistance.

Les spécications de la carte mère et le BIOS ayant pu être mis à jour, le

contenu de ce manuel est sujet à des changements sans notication. Au

cas où n’importe qu’elle modication intervenait sur ce manuel, la version

mise à jour serait disponible sur le site web ASRock sans nouvel avis.

Vous trouverez les listes de prise en charge des cartes VGA et CPU

également sur le site Web ASRock.

Site web ASRock, http://www.asrock.com

Si vous avez besoin de support technique en relation avec cette carte

mère, veuillez consulter notre site Web pour de plus amples informations

particulières au modèle que vous utilisez.

www.asrock.com/support/index.asp

1.1 Contenu du paquet

Carte mère ASRock B75M-GL

(Facteur de forme micro ATX: 9.6 pouces x 8.4 pouces, 24.4 cm x 21.3 cm)

Guide d’installation rapide ASRock B75M-GL

CD de soutien ASRock B75M-GL

Deux câbles de données de série ATA (SATA) (en option)

Un I/O Panel Shield

ASRock vous rappelle...

®

Pour bénécier des meilleures performances sous Windows

7 / 7 64 bits

TM

TM

/ Vista

/ Vista

64 bits, il est recommandé de paramétrer l'option BIOS

dans Conguration de stockage en mode AHCI. Pour plus de détails sur

l'installation BIOS, référez-vous au "Mode d'emploi" sur votre CD de sup-

port.

Français

51

ASRock B75M-GL Motherboard

1.2 Spécifications

Format - Facteur de forme micro ATX: 9.6 pouces x 8.4 pouces, 24.4

cm x 21.3 cm

- Condensateur résistant pour alimentation de processeur

®

TM

CPU - Prend en charge les processeurs Intel

Core

i7 / i5 / i3

2ème et 3ème génération sur socket LGA1155

®

- Prend en charge la technologie Intel

Turbo Boost 2.0

- Prise en charge des unités centrales non verrouillées de

série K (voir ATTENTION 1)

- Prise en charge de la technologie Hyper-Threading

(voir ATTENTION 2)

®

Chipsets - Intel

B75

®

- Supports Intel

Small Business Advantage

(voir ATTENTION 3)

®

- Prend en charge les technologies Intel

Rapid Start et Smart

®

Connect avec processeur Intel

Ivy Bridge CPU

Mémoire - Compatible avec la Technologie de Mémoire à Canal

Double (voir ATTENTION 4)

- 2 x slots DIMM DDR3

- Supporter DDR3 1600/1333/1066 non-ECC, sans

®

amortissement mémoire (DDR3 1600 avec CPU Intel

Ivy

®

Bridge, DDR3 1333 avec CPU Intel

Sandy Bridge)

- Capacité maxi de mémoire système: 16GB

(voir ATTENTION 5)

®

- Prend en charge le prol de mémoire extrême Intel

(XMP)

1.3/1.2

Slot d’extension - 1 x slot PCI Express 3.0 x16 (PCIE1 : mode x16)

(voir ATTENTION 6)

®

* PCIE 3.0 n’est pris en charge qu’avec le processeur Intel

®

Ivy Bridge. Avec le processeur Intel

Sandy Bridge, seul

PCIE 2.0 est pris en charge.

- 1 x slot PCI Express 2.0 x16 (PCIE2 : mode x4)

Français

- 2 x slots PCI

TM

TM

- Prend en charge AMD Quad CrossFireX

et CrossFireX

®

VGA sur carte * Intel

HD Graphics avec visuels intégrés (Built-in Visuals) et

les sorties VGA sont uniquement pris en charge par les

processeurs à GPU intégré.

®

®

- Supporte Intel

HD Graphics Built-in Visuals: Intel

Quick

®

TM

®

Sync Video 2.0, Intel

InTru

3D, Intel

Clear Video HD

®

TM

®

Technology, Intel

Insider

, Intel

HD Graphics 2500/4000

52

ASRock B75M-GL Motherboard

®

- Pixel Shader 5.0, DirectX 11 avec CPU Intel

Ivy Bridge,

®

Pixel Shader 4.1, DirectX 10.1 avec CPU Intel

Sandy

Bridge

- Mémoire partagée max 1760MB (voir ATTENTION 7)

- Output de VGA Duel: supporter DVI-D et D-Sub ports par

les controleurs de display independents

- Prend en charge le DVI avec une résolution maximale

jusqu’à 1920x1200 @ 60Hz

- Prend en charge le D-Sub avec une résolution maximale

jusqu’à 2048x1536 @ 75Hz

- Prise en charge de la fonction HDCP avec port DVI

- Supporter 1080p Blu-ray(BD)/ lecteur de HD-DVD avec

port DVI

Audio - 5,1 CH HD Audio (Realtek ALC662 Audio Codec)

TM

- Prend en charge THX TruStudio

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL8111E

- Support du Wake-On-LAN

- Prise en charge de la détection de câble LAN

- Prend en charge la norme Energy Efcient Ethernet

(Ethernet à efcacité énergétique) 802.3az

- Supporte PXE

Panneau arrière I/O Panel

- 1 x port souris PS/2

- 1 x port clavier PS/2

- 1 x port D-Sub

- 1 x port DVI-D

- 2 x ports USB 2.0 par défaut

- 4 x ports USB 3.0 par défaut

- 1 x port LAN RJ-45 avec LED (ACT/LED CLIGNOTANTE et

LED VITESSE)

- Prise HD Audio: Entrée Ligne / Haut-parleur frontal /

Microphone

SATA3 - 1 x connecteur SATA3 6,0 Gb/s, prennent en charge les

fonctions NCQ, AHCI et Hot Plug

USB 3.0 - 4 x ports USB3.0, prennent en charge USB 1.0/2.0/3.0

jusqu’à 5 Gb/s

Français

Connecteurs - 5 x connecteurs SATA2, prennent en charge un taux de

transfert de données pouvant aller jusqu’à 3.0Go/s,

supporte NCQ, AHCI et Hot Plug

- 1 x connecteurs SATA3, prennent en charge un taux de

53

ASRock B75M-GL Motherboard

transfert de données pouvant aller jusqu’à 6.0Go/s

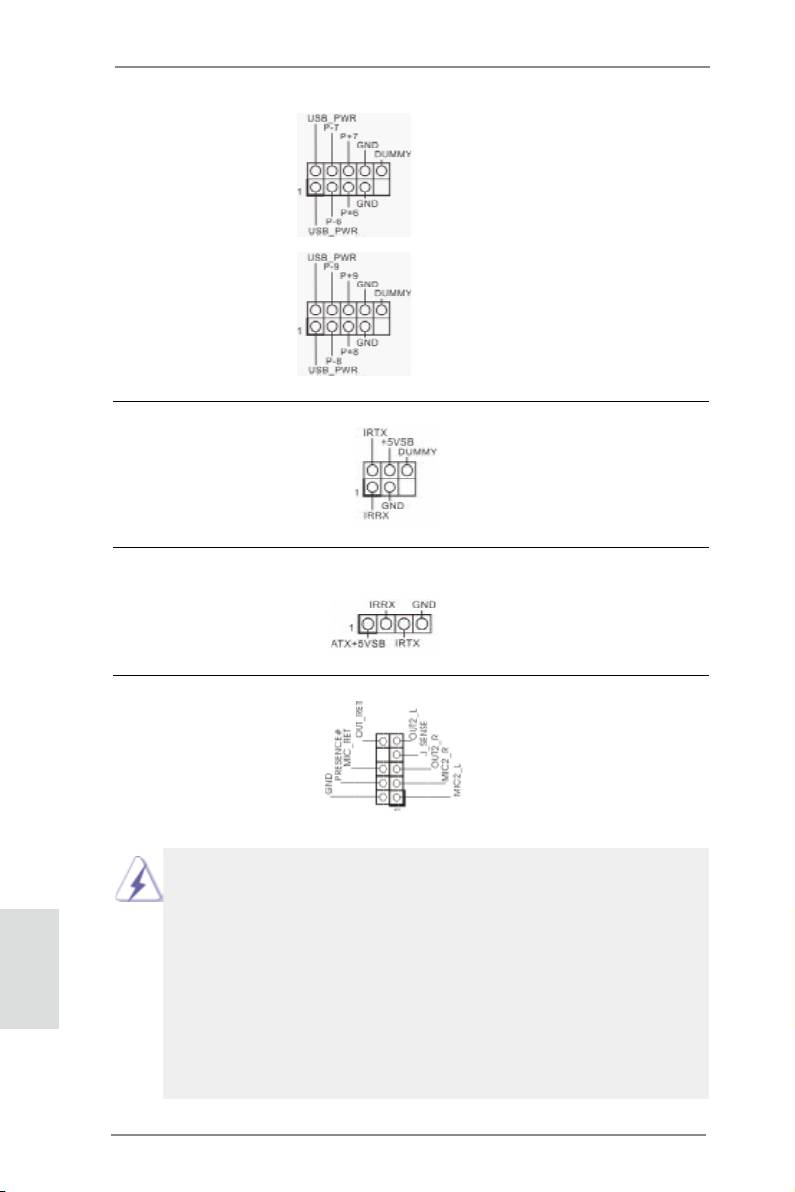

- 1 x En-tête du module infrarouge

- 1 x Barrette pour module à infrarouges grand public

- 1 x embase de port d’impression

- 1 x En-tête de port COM

- 1 x Connecteur pour ventilateur de CPU (br. 4)

- 1 x Connecteur pour ventilateur de Châssis (br. 4)

- 1 x Connecteur pour ventilateur de pouvoir (br. 3)

- br. 24 connecteur d’alimentation ATX

- br. 4 connecteur d’alimentation 12V ATX

- Connecteur audio panneau avant

- 2 x En-tête USB 2.0 (prendre en charge 4 ports USB 2.0

supplémentaires)

BIOS - 64Mb AMI UEFI Legal BIOS avec support GUI

- Support du “Plug and Play”

- Compatible pour événements de réveil ACPI 1.1

- Gestion jumperless

- Support SMBIOS 2.3.1

- CPU Core, IGPU, DRAM, 1.8V PLL, VTT, VCCSA Tension

Multi-ajustement

CD d’assistance - Pilotes, utilitaires, logiciel anti-virus (version d’évaluation),

CyberLink MediaEspresso 6.5 Trial, Suite multimédia

ASRock MAGIX - OEM

Caractéristique - Utilitaire ASRock Extreme Tuning (AXTU)

unique (voir ATTENTION 8)

- ASRock l’Instant Boot

- ASRock Instant Flash (voir ATTENTION 9)

- Chargeur ASRock APP (voir ATTENTION 10)

- ASRock SmartView (voir ATTENTION 11)

- ASRock XFast USB (voir ATTENTION 12)

- ASRock XFast LAN (voir ATTENTION 13)

- ASRock XFast RAM (voir ATTENTION 14)

- ASRock Crashless BIOS (voir ATTENTION 15)

Français

- ASRock OMG (Online Management Guard)

(voir ATTENTION 16)

- ASRock Internet Flash (voir ATTENTION 17)

- ASRock UEFI System Browser

- Fonction déshumidicateur ASRock (voir ATTENTION 18)

- L’accélérateur hybride:

- ASRock U-COP (voir ATTENTION 19)

- Garde d’échec au démarrage (B.F.G.)

54

ASRock B75M-GL Motherboard

- Combo Cooler Option (C.C.O.) (voir ATTENTION 20)

- DEL veilleuse

Surveillance - Détection de la température de l’UC

système - Mesure de température de la carte mère

- Tachéomètre ventilateur processeur/châssis/pouvoir

ventilateur

- Ventilateur silencieux pour unité centrale/châssis (permet le

réglage automatique de la vitesse du ventilateur pour

châssis, selon la température de l’unité centrale)

- Commande de ventilateur CPU/Châssis à plusieurs

vitesses

- Monitoring de la tension: +12V, +5V, +3.3V, Vcore

®

®

TM

TM

OS - Microsoft

Windows

7 / 7 64-bit / Vista

/ Vista

64-bit

/ XP / XP 64-bit (voir ATTENTION 21)

Certications - FCC, CE, WHQL

- Prêt pour ErP/EuP (alimentation Prêt pour ErP/EuP requise)

(voir ATTENTION 22)

* Pour de plus amples informations sur les produits, s’il vous plaît visitez notre site web:

http://www.asrock.com

ATTENTION

Il est important que vous réalisiez qu’il y a un certain risque à effectuer

l’overclocking, y compris ajuster les réglages du BIOS, appliquer la technologie

Untied Overclocking, ou utiliser des outils de tiers pour l’overclocking. L’overclocking

peut affecter la stabilité de votre système, ou même causer des dommages aux

composants et dispositifs de votre système. Si vous le faites, c’est à vos frais et

vos propres risques. Nous ne sommes pas responsables des dommages possibles

causés par l’overclocking.

Français

55

ASRock B75M-GL Motherboard

ATTENTION!

1. A cause des limitations de la puce, l’overclocking n’est pas supporté.

2. En ce qui concerne le paramétrage “Hyper-Threading Technology”, veuil-

lez consulter la page 48 du manuel de l’utilisateur sur le CD technique.

®

3. Intel

Small Business Advantage est une plateforme personnalisable

intégrant des outils IT et permettant d’optimiser la productivité des em-

ployés, les performances PC et la sécurité des données. Parmi les appli-

cations disponibles se trouvent Software Monitor, PC Health Center, Data

Backup & Restore, Energy Saver et USB Blocker.

4. Cette carte mère supporte la Technologie de Mémoire à Canal Double.

Avant d’intégrer la Technologie de Mémoire à Canal Double, assurez-

vous de bien lire le guide d’installation des modules mémoire en page 15

pour réaliser une installation correcte.

5. Du fait des limites du système d’exploitation, la taille mémoire réelle

®

réservée au système pourra être inférieure à 4 Go sous Windows

7 /

TM

®

Vista

/ XP. Avec Windows

OS avec CPU 64 bits, il n’y a pas ce genre

de limitation. Vous pouvez utiliser ASRock XFast RAM pour accéder à la

®

mémoire que Windows

ne peut pas utiliser.

6. PCIE1 prend en charge une vitesse pouvant atteindre Gen 3. Pour

pouvoir utiliser PCI Express en vitesse Gen 3, vous devez installer le

processeur Ivy Bridge. Si vous installez le processeur Sandy Bridge, PCI

Express ne fonctionnera qu’en vitesse PCI Express Gen 2.

7. La dimension maximum du memoire partage est denie par le vendeur

®

de jeu de puces et est sujet de changer. Veuillez verier la Intel

website

pour les informations recentes SVP.

8. ASRock Extreme Tuning Utility (AXTU) est un utilitaire tout-en-un

qui permet de régler précisément différentes fonctions du système,

via une interface facile à utiliser, incluant Moniteur de périphériques,

Contrôle du ventilateur, Overclocking, OC DNA et IES. Dans Moniteur

de périphériques, il afche les valeurs principales de votre système.

Dans Contrôle du ventilateur, il afche la vitesse du ventilateur et la

température, que vous pouvez ajuster. Dans Overclocking, vous pouvez

overclocker la fréquence du CPU pour améliorer les performances du

système. Dans OC DNA, vous pouvez enregistrer vos réglages OC dans

un prol et les partager avec vos amis. Vos amis pourront alors installer

le prol OC sur leur système pour utiliser les mêmes réglages OC.

Dans IES (Intelligent Energy Saver – Fonction intelligente d’économie

Français

d’énergie), le contrôleur de la tension peut réduire le nombre de phases

de sortie pour améliorer le fonctionnement lorsque les cores du CPU

ne sont pas utilisées, sans diminuer les performances de l’ordinateur.

Veuillez visiter notre site Web pour plus d’informations sur l’utilisation des

fonctions de l’utilitaire ASRock Extreme Tuning Utility (AXTU).

Site Web de ASRock : http://www.asrock.com

9. O ASRock Instant Flash é um utilitário de ash do BIOS incorporado na

memória Flash ROM. Esta prática ferramenta de actualização do

56

ASRock B75M-GL Motherboard

BIOS permite-lhe actualizar o BIOS do sistema sem necessitar de entrar

®

nos sistemas operativos, como o MS-DOS ou o Windows

. Com este

utilitário, poderá premir a tecla <F6> durante o teste de arranque POST

ou premir a tecla <F2> para exibir o menu de conguração do BIOS para

aceder ao ASRock Instant Flash. Execute esta ferramenta para guardar

o novo cheiro de BIOS numa unidade ash USB, numa disquete ou

num disco rígido, em seguida, poderá actualizar o BIOS com apenas

alguns cliques sem ter de utilizar outra disquete ou outro complicado

utilitário de ash. Note que a unidade ash USB ou a unidade de disco

rígido devem utilizar o sistema de cheiros FAT32/16/12.

10. Si vous désirez un moyen plus rapide et moins contraignant de recharger

vos appareils Apple tels que iPhone/iPad/iPod Touch, ASRock a préparé

pour vous la solution idéale - le chargeur ASRock APP. Il suft d’installer

le pilote du chargeur APP, et vous pourrez recharger rapidement votre

iPhone à partir de votre ordinateur, jusqu’à 40% plus vite qu’avant. Le

chargeur ASRock APP vous permet de charger rapidement et simulta-

nément plusieurs appareils Apple, et le chargement continu est même

pris en charge lorsque le PC passe en mode Veille (S1), Suspension à

la RAM (S3), hibernation (S4) ou hors tension (S5). Lorsque le pilote du

chargeur APP est installé, vous découvrez un mode de mise en charge

tout à fait inédit.

Site web ASRock : http://www.asrock.com/Feature/AppCharger/index.asp

11. SmartView, une nouvelle fonction du navigateur Internet, est une page

de démarrage intelligente de IE, comportant à la fois vos sites Internet

les plus visités, votre historique, vos amis Facebook et l’actualité en

temps réel, le tout sur une vue optimisée pour une expérience de l’Internet

encore plus personnelle. Les cartes mères ASRock sont équipées en ex

clusivité de l’utilitaire SmartView, ce qui vous permet de garder le contact

avec vos amis itinérants. Pour utiliser la fonction SmartView, veuillez

®

vous assurez que votre version de système d’exploitation est Windows

TM

TM

7 / 7 64 bits / Vista

/ Vista

64 bits, et que vous utilisez le navigateur

IE8. Site Internet ASRock : http://www.asrock.com/Feature/SmartView/

index.asp

12. ASRock XFast USB permet d’améliorer les performances de votre

périphérique de stockage USB. Les performances réelles dépendent des

propriétés du périphérique.

13. ASRock XFast LAN fournit un accès Internet plus rapide, avec les avan-

tages suivants. Priorisation d’application LAN : Vous pouvez congurer

votre priorité d’application idéalement et/ou ajouter des nouveaux pro-

grammes. Latence plus basse dans les jeux : Après avoir réglé la priorité

de jeux en ligne plus haute, cela peut réduire la latence dans les jeux.

Forme du trac : Vous pouvez regarder des vidéos HD YouTube et té-

Français

lécharger simultanément des chiers. Analyse en temps réel de vos don-

nées : Avec la fenêtre d’état, vous pouvez facilement reconnaître les ux

de données que vous êtes en train de transférer.

14. ASRock XFast RAM est une nouvelle fonction intégrée à l’utilitaire

57

ASRock B75M-GL Motherboard

Le design du panneau avant peut varier en fonction du châssis. Un

module de panneau avant consiste principalement en : interrupteur

d’alimentation, interrupteur de réinitialisation, voyant DEL d’alimentation,

voyant DEL d’activité du disque dur, haut-parleur, etc. Lorsque vous

connectez le panneau avant de votre châssis sur cette barrette, vériez

bien à faire correspondre les ls et les broches.

En-tête du haut-parleur Veuillez connecter le

de châssis haut-parleur de châssis sur cet

(SPEAKER1 br. 4)

en-tête.

(voir p.2 No. 14)

Connecteur pour châssis et ventilateur Branchez les câbles du

(CHA_FAN1 br. 4)

ventilateur aux connecteurs

(voir p.2 No. 8)

pour ventilateur et faites

correspondre le l noir à la

(PWR_FAN1 br. 3)

broche de terre. CHA_FAN1

PWR_FAN_SPEED

+12V

(voir p.2 No. 1)

prennent en charge la fonction

GND

contrôle du ventilateur.

Connecteur du ventilateur Veuillez connecter le câble de

de l’UC ventilateur d’UC sur ce

(CPU_FAN1 br. 4)

connecteur et brancher le l

(voir p.2 No. 4)

noir sur la broche de terre.

Bien que cette carte mère offre un support de (Ventilateur silencieux

ventilateur de CPU à 4 broches , le ventilateur de CPU à 3 broches peut

bien fonctionner même sans la fonction de commande de vitesse du

ventilateur. Si vous prévoyez de connecter le ventilateur de CPU à 3

broches au connecteur du ventilateur de CPU sur cette carte mère,

veuillez le connecter aux broches 1-3.

Installation de ventilateur à 3 broches

Broches 1-3 connectées

64

ASRock B75M-GL Motherboard

Français

12

24

En-tête d’alimentation ATX Veuillez connecter l’unité

(ATXPWR1 br. 24)

d’alimentation ATX sur cet

(voir p.2 No. 6)

entête.

1

13

Bien que cette carte mère fournisse un connecteur de

12

24

courant ATX 24 broches, elle peut encore fonctionner

si vous adopter une alimentation traditionnelle ATX 20

broches. Pour utiliser une alimentation ATX 20 broches,

branchez à l’alimentation électrique ainsi qu’aux

broches 1 et 13.

1

13

20-Installation de l’alimentation électrique ATX

Connecteur ATX 12V Veuillez connecter une unité

(ATX12V1 br.4)

d’alimentation électrique ATX

(voir p.2 No. 2)

12V sur ce connecteur.

En-tête de port COM Cette en-tête de port COM est

(COM1 br.9)

utilisée pour prendre en charge

(voir p.2 No. 22)

un module de port COM.

Français

65

ASRock B75M-GL Motherboard
