ASRock B75M-DGS: 1. Einführung

27

ASRock  B75M-DGS  Motherboard

Deutsch

ASRock erinnert...

Zur besseren Leistung unter Windows

®

7 / 7, 64 Bit / Vista

TM

/ Vista

TM

64 Bit empfehlen wir, die Speicherkon

fi

 guration im BIOS auf den AHCI-

Modus einzustellen. Hinweise zu den BIOS-Einstellungen

fi

 nden Sie in

der Bedienungsanleitung auf der mitgelieferten CD.

1.  Einführung

Wir danken Ihnen für den Kauf des ASRock

B75M-DGS

Motherboard, ein zuver-

lässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen von

ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes Design,

gemäß der Verpflichtung von ASRock zu Qualität und Halbarkeit. Diese Schnel-

linstallationsanleitung führt in das Motherboard und die schrittweise Installation

ein. Details über das Motherboard

fi

 nden Sie in der Bedienungsanleitung auf der

Support-CD.

Da sich Motherboard-Spezi

fi

 kationen und BIOS-Software verändern können,

kann der Inhalt dieses Handbuches ebenfalls jederzeit geändert werden. Für

den Fall, dass sich Änderungen an diesem Handbuch ergeben, wird eine neue

Version auf der ASRock-Website, ohne weitere Ankündigung, verfügbar sein.

Die neuesten Gra

fi

 kkarten und unterstützten CPUs sind auch auf der ASRock-

 Website

aufgelistet.

ASRock-Website:    http://www.asrock.com

Wenn Sie technische Unterstützung zu Ihrem Motherboard oder spezi

fi

 sche

Informationen zu Ihrem Modell benötigen, besuchen Sie bitte unsere Webseite:

 www.asrock.com/support/index.asp

1.1  Kartoninhalt

ASRock

B75M-DGS

 Motherboard

(Micro ATX-Formfaktor: 22.6 cm x 18.3 cm; 8.9 Zoll x 7.2 Zoll)

ASRock

B75M-DGS

 Schnellinstallationsanleitung

ASRock

B75M-DGS

 Support-CD

Zwei Serial ATA (SATA) -Datenkabel (optional)

Ein I/O Shield

28

ASRock  B75M-DGS  Motherboard

Deutsch

1.2  Spezifikationen

 Plattform

- Micro ATX-Formfaktor: 22.6 cm x 18.3 cm; 8.9 Zoll x 7.2 Zoll

- Alle Feste Kondensatordesign

CPU

- Unterstützt Intel

®

 Core

TM

 i7- / i5- / i3-Prozessoren der 3ten

  und 2ten Generation im LGA1155-Package

- 3 + 1-Stromphasendesign

- Unterstützt Intel

®

 Turbo Boost 2.0-Technologie

- Unterstützt Hyper-Threading-Technologie

  (siehe

VORSICHT 1

)

 Chipsatz

- Intel

®

 B75

- Unterstützt Intel

®

 Small Business Advantage

  (siehe

VORSICHT 2

)

- Unterstützt Intel

®

 Rapid Start Technology und Smart

  Connect Technology

 Speicher

- Dual-Kanal DDR3 Speichertechnologie (siehe

VORSICHT 3

)

- 2 x Steckplätze für DDR3

- Unterstützt DDR3 1600/1333/1066 non-ECC, ungepufferter

  Speicher (DDR3 1600 mit Intel

®

 Ivy Bridge-Prozessor,

  DDR3 1333 mit Intel

®

 Sandy Bridge-Prozessor)

- Max. Kapazität des Systemspeichers: 16GB

  (siehe

VORSICHT 4

)

- Unterstützt Intel

®

 Extreme Memory Pro

fi

 le (XMP)1.3/1.2

 Erweiterungs-

- 1 x PCI Express 3.0 x16-Steckplätze (PCIE1: x16-Modus)

steckplätze

  (siehe

VORSICHT 5

)

  * PCIE 3.0 wird nur mit Intel

®

 Ivy Bridge-Prozessor

    unterstützt. Mit Intel

®

 Sandy Bridge-Prozessor wird nur

    PCIE 2.0 unterstützt.

- 1 x PCI Express 2.0 x1-Steckplätze

 Onboard-VGA

* Integrierte Intel

®

 HD-Gra

fi

 kdarstellungen und die VGA-

  Ausgänge können nur durch GPU-integrierte Prozessoren

  unterstützt werden.

- Unterstützt hochau

fl

 ösende integrierte Intel

®

-Gra

fi

 klösungen:

  Intel

®

 Quick-Sync-Video 2.0, Intel

®

 InTru

TM

 3D, Intel

®

 Clear-

  Video-Technik (HD), Intel

®

 Insider

TM

, Intel

®

 HD Graphics

  2500/4000

- Pixel Shader 5.0, DirectX 11 mit Intel

®

 Ivy Bridge-Prozessor,

  Pixel Shader 4.1, DirectX 10.1 mit Intel

®

 Sandy Bridge-

  Prozessor

- Maximal gemeinsam genutzter Speicher 1760MB

  (siehe

VORSICHT 6

)

29

ASRock  B75M-DGS  Motherboard

Deutsch

- Doppel-VGA Ausgabe: unterstützt DVI und D-Sub Ports

  durch unabhängige Bildschirmanzeige Kontrolleure

- Unterstützt DVI mit einer maximalen Au

fl

 ösung von 1920 x

  1200 bei 60 Hz

- Unterstützt D-Sub mit einer maximalen Au

fl

 ösung von 2048

  x 1536 bei 75 Hz

- Unterstützt HDCP-Funktion mit DVI-Port

- Unterstutzt 1080p Blu-ray (BD) / HD-DVD-Wiedergabe mit

  DVI-Port

 Audio

 -

5.1

CH HD Audio (Realtek ALC662 Audio Codec)

 LAN

- PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL8111E

- Unterstützt Wake-On-LAN

- Unterstützt LAN-Kabelerkennung

- Unterstützt energieef

fi

 zientes Ethernet 802.3az

- Unterstützt PXE

 E/A-Anschlüsse

I/O Panel

 an der Rückseite

  - 1 x PS/2-Mausanschluss

- 1 x PS/2-Tastaturanschluss

- 1 x D-Sub port

- 1 x DVI-D port

- 4 x Standard-USB 2.0-Anschlüsse

- 2 x Standard-USB 3.0-Anschlüsse

- 1 x RJ-45 LAN Port mit LED (ACT/LINK LED und SPEED

  LED)

- HD Audiobuchse: Audioeingang / Lautsprecher vorne /

  Mikrofon

 SATA3

- 1 x SATA 3-Anschlüsse (6,0 Gb/s); unterstützt NCQ-, AHCI-

  und Hot Plug Funktionen

 USB3.0

-

2 x USB 3.0-Ports an der Rückseite, unterstützt USB

  1.0/2.0/3.0 mit bis zu 5 Gb/s

- 1 x USB 3.0-Header (unterstützt zwei USB 3.0-Ports) an der

  Vorderseite, unterstützt USB 1.0/2.0/3.0 mit bis zu 5 Gb/s

 Anschlüsse

- 3 x SATA2 3,0 GB/s-Anschlüsse, unterstützen NCQ-, AHCI-

  und Hot Plug Funktionen

- 1 x SATA3 6,0 GB/s-Anschlüsse

- 1 x Consumer Infrared-Modul-Header

- 1 x Druckerport-Anschlussleiste

- 1 x COM-Anschluss-Header

- 1 x Verteiler für Gehäuseeindringversuche

- 1 x CPUlüfter-Anschluss (4-pin)

- 1 x Gehäuselüfter-Anschluss (4-pin)

30

ASRock  B75M-DGS  Motherboard

Deutsch

- 1 x Stromlüfter-Anschluss (3-pin)

 -

24-pin

ATX-Netz-Header

- 4-pin anschluss für 12V-ATX-Netzteil

- Anschluss für Audio auf der Gehäusevorderseite

- 2 x USB 2.0-Anschlüsse (Unterstützung 4 zusätzlicher

  USB 2.0-Anschlüsse)

- 1 x USB 3.0-Anschlüsse (Unterstützung 2 zusätzlicher

  USB 3.0-Anschlüsse)

BIOS

- 64Mb AMIs Legal BIOS UEFI mit GUI-Unterstützung

- Unterstützung für “Plug and Play”

 -

ACPI

1.1-Weckfunktionen

 -

JumperFree-Modus

- SMBIOS 2.3.1

- CPU Core, IGPU, DRAM, 1.8V PLL, VTT, VCCSA

  Stromspannung Multianpassung

 CD d’assistance

- Treiber, Dienstprogramme, Antivirussoftware (Probeversion),

  CyberLink MediaEspresso 6.5-Testversion, ASRock

  MAGIX-Multimedia-Suite - OEM

 Einzigartige

- ASRock Extreme Tuning Utility (AXTU)

Eigenschaft

  (siehe

VORSICHT 7

)

 -

ASRock

Sofortstart

- ASRock Instant Flash (siehe

VORSICHT 8

)

- ASRock APP Charger (siehe

VORSICHT 9

)

- ASRock SmartView (siehe

VORSICHT 10

)

- ASRock XFast USB (siehe

VORSICHT 11

)

- ASRock XFast LAN (siehe

VORSICHT 12

)

- ASRock XFast RAM (siehe

VORSICHT 13

)

- ASRock Crashless BIOS (siehe

VORSICHT 14

)

- ASRock OMG (Online Management Guard)

  (siehe

VORSICHT 15

)

- ASRock Internet Flash (siehe

VORSICHT 16

)

- ASRock UEFI System Browser

 -

ASRock-Entfeuchterfunktion

(siehe

VORSICHT 17

)

- Hybrid Booster:

- ASRock U-COP (siehe

VORSICHT 18

)

- Boot Failure Guard (B.F.G. – Systemstartfehlerschutz)

- Combo-Kühleroption (siehe

VORSICHT 19

)

- Gute Nacht-LED

Hardware Monitor

  - Überwachung der CPU-Temperatur

 -

Motherboardtemperaturerkennung

- Drehzahlmessung für CPU/Gehäuse/Strom lüfter

- Geräuscharmer CPU-/Gehäuselüfter (ermöglicht die au

31

ASRock  B75M-DGS  Motherboard

Deutsch

  tomatische Anpassung der Gehäuselüftergeschwindigkeit

  durch CPU-Temperatur)

 -

Mehrstu

fi

 ge Geschwindigkeitssteuerung für CPU/Gehäuse

  lüfter

- GEHÄUSE OFFEN-Erkennung

- Spannungsüberwachung: +12V, +5V, +3.3V, Vcore

 Betriebssysteme

- Unterstützt Microsoft

®

Windows

®

 7 / 7 64-Bit / Vista

TM

 /

  Vista

TM

64-Bit / XP / XP 64-Bit (siehe

VORSICHT 20

)

Zerti

fi

 zierungen

- FCC, CE, WHQL

- Gemäß Ökodesign-Richtlinie (ErP/EuP) (Stromversorgung

  gemäß Ökodesign-Richtlinie (ErP/EuP) erforderlich)

  (siehe

VORSICHT 21

)

 * Für die ausführliche Produktinformation, besuchen Sie bitte unsere Website:

   http://www.asrock.com

 WARNUNG

Beachten Sie bitte, dass Overclocking, einschließlich der Einstellung im BIOS,

Anwenden der Untied Overclocking-Technologie oder Verwenden von Overclocking-

Werkzeugen von Dritten, mit einem gewissen Risiko behaftet ist. Overclocking kann

sich nachteilig auf die Stabilität Ihres Systems auswirken oder sogar Komponenten

und Geräte Ihres Systems beschädigen. Es geschieht dann auf eigene Gefahr und

auf Ihre Kosten. Wir übernehmen keine Verantwortung für mögliche Schäden, die

aufgrund von Overclocking verursacht wurden.

 VORSICHT!

1.  Die Einstellung der “Hyper-Threading Technology”,

fi

 nden Sie auf Seite

41 des auf der Support-CD enthaltenen Benutzerhandbuches beschrie-

ben.

2. Intel

®

 Small Business Advantage ist eine in die IT-Werkzeuge integrierte,

anpassbare Plattform, die maximale Produktivität, PC-Leistung und Da-

tensicherheit unterstützt. Hier stehen Ihnen Anwendungen wie Software

Monitor, PC Health Center, Data Backup & Restore, Energy Saver und

USB Blocker.

3.  Dieses Motherboard unterstützt Dual-Kanal-Speichertechnologie. Vor

Implementierung der Dual-Kanal-Speichertechnologie müssen Sie die In-

stallationsanleitung für die Speichermodule auf Seite 15 zwecks richtiger

Installation gelesen haben.

4.  Durch Betriebssystem-Einschränkungen kann die tatsächliche Speicher-

größe weniger als 4 GB betragen, da unter Windows

®

 7 / Vista™  / XP

etwas Speicher zur Nutzung durch das System reserviert wird. Unter

 Windows

®

 OS mit 64-Bit-CPU besteht diese Einschränkung nicht. Sie

können ASRock XFast RAM zur Nutzung des Speichers, den Windows

®

nicht verwenden kann, einsetzen.

32

ASRock  B75M-DGS  Motherboard

Deutsch

5.  Damit Sie PCI Express mit der Geschwindigkeit der 3ten Generation nut-

zen können, müssen Sie einen Ivy Bridge-Prozessor installieren. Wenn

Sie einen Sandy Bridge-Prozessor installieren, läuft PCI Express nur bei

der Geschwindigkeit der 2ten Generation.

6.  Die Maximalspeichergröße ist von den Chipshändler de

fi

 niert und umge-

tauscht. Bitte überprüfen Sie Intel

®

 website für die neuliche Information.

7.  ASRock Extreme Tuning Utility (AXTU) ist ein Alles-in-einem-

Werkzeug zur Feineinstellung verschiedener Systemfunktionen an

einer benutzerfreundlichen Schnittstelle; diese beinhaltet Hardware-

Überwachung, Lüftersteuerung, Übertaktung, OC DNA und IES. Über die

Hardware-Überwachung können Sie die Hauptsystemdaten einsehen.

Die Lüftersteuerung zeigt Ihnen zur Anpassung Lüftergeschwindigkeit

und Temperatur an. Bei der Übertaktung können Sie die CPU-Frequenz

zur Erzielung optimaler Systemleistung übertakten. OC DNA ermöglicht

Ihnen die Speicherung Ihrer OC-Einstellungen als Pro

fi

 l, welches Sie

mit Freunden teilen können. Ihre Freunde können das OC-Pro

fi

 l dann

in ihrem System laden und so die gleichen OC-Einstellungen erzielen.

Per IES (Intelligent Energy Saver) kann der Spannungsregulator bei

Inaktivität der CPU-Kerne die Anzahl an Ausgangsphasen zur Steigerung

 der

Ef

fi

 zienz reduzieren – ohne die Rechenleistung zu beeinträchtigen.

Hinweise zur Bedienung der ASRock Extreme Tuning Utility (AXTU)

fi

 nden Sie auf unserer Webseite.

ASRock-Webseite: http://www.asrock.com

8.  ASRock Instant Flash ist ein im Flash-ROM eingebettetes BIOS-Flash-

Programm. Mithilfe dieses praktischen BIOS-Aktualisierungswerkzeugs

können Sie das System-BIOS aktualisieren, ohne dafür zuerst Betriebs-

systeme wie MS-DOS oder Windows

®

 aufrufen zu müssen. Mit diesem

Programm bekommen Sie durch Drücken der <F6>-Taste während des

POST-Vorgangs oder durch Drücken der <F2>-Taste im BIOS-Setup-

Menü Zugang zu ASRock Instant Flash. Sie brauchen dieses Werkzeug

einfach nur zu starten und die neue BIOS-Datei auf Ihrem USB-Flash-

Laufwerk, Diskettenlaufwerk oder der Festplatte zu speichern, und schon

können Sie Ihr BIOS mit nur wenigen Klickvorgängen ohne Bereitstellung

einer zusätzlichen Diskette oder eines anderen komplizierten Flash-Pro-

gramms aktualisieren. Achten Sie darauf, dass das USB-Flash-Laufwerk

oder die Festplatte das Dateisystem FAT32/16/12 benutzen muss.

9.  Wenn Sie nach einer schnelleren, weniger eingeschränkten Möglich-

keit zur Au

fl

 adung Ihrer Apple-Geräte (z. B. iPhone/iPad/iPod touch)

suchen, bietet ASRock Ihnen eine wunderbare Lösung – den ASRock

APP Charger. Installieren Sie einfach den ASRock APP Charger-Treiber;

dadurch lädt sich Ihr iPhone wesentlich schneller über einen Computer-

auf – genaugenommen bis zu 40 % schneller als zuvor. Der ASRock APP

Charger ermöglicht Ihnen die schnelle Au

fl

 adung mehrerer Apple-Geräte

gleichzeitig; der Ladevorgang wird sogar dann fortgesetzt, wenn der PC

den Ruhezustand (S1), Suspend to RAM-Modus (S3) oder Tiefschlafmo-

dus (S4) aufruft oder ausgeschaltet wird (S5). Nach der Installation des

33

ASRock  B75M-DGS  Motherboard

Deutsch

APP Charger-Treibers können Sie im Handumdrehen das großartigste

Ladeerlebnis überhaupt genießen. ASRock-Webseite: http://www.asrock.

com/Feature/AppCharger/index.asp

10.  SmartView, eine neue Internetbrowserfunktion, ist eine intelligente IE-

Startseite, die meist besuchte Internetseiten, Ihren Browserverlauf,

Facebook-Freunde und Nachrichten in Echtzeit miteinander kombiniert:

In einer speziellen Ansicht, die das Internet noch angenehmer und aufre-

gender macht. ASRock-Motherboards werden exklusiv mit der Smart-

View-Software geliefert, die auch dafür sorgt, dass Sie immer mit Ihren

Freunden in Verbindung bleiben. Die SmartView-Funktionen können Sie

mit den Windows

®

-Betriebssystemen 7 / 7, 64 Bit / Vista

TM

 / Vista

TM

 64 Bit

und dem Internet Explorer ab Version 8 nutzen.

ASRock-Website: http://www.asrock.com/Feature/SmartView/index.asp

11.  ASRocks XFast USB dient der Steigerung der Leistungsfähigkeit Ihrer

USB-Speichergeräte. Die Leistung kann je nach Eigenschaften des

Gerätes variieren.

12.  ASRock XFast LAN bietet einen schnelleren Internetzugang mit den

nachfolgenden Vorteilen. LAN-Anwendungspriorisierung: Hiermit kon-

fi

 gurieren Sie auf ideale Weise Ihre Anwendungspriorität und/oder fügen

neue Programme hinzu. Niedrigere Latenzzeit bei Spielen: Nach Einstel

lung einer höheren Online-Gamepriorität kann hiermit die Latenzzeit bei

Spielen herabgesetzt werden. Datenverkehrsgestaltung: Sie können

Youtube-Videos in HD anzeigen und gleichzeitig Dateien herunterladen.

Echtzeitanalyse Ihrer Daten: Über das Statusfenster können Sie schnell

ermitteln, welche Datenströme zur Zeit übertragen werden.

13.  ASRock XFast RAM ist eine neue Funktion, die beim ASRock Extreme

Tuning Utility (AXTU) integriert ist. Sie ermöglicht die vollständige Nut-

zung des Speicherplatzes, der unter Windows

®

-Betriebssystemen mit

32-Bit-CPU nicht verwendet werden kann. ASRock XFast RAM verkürzt

die Ladezeit zuvor besuchter Webseiten, was das Surfen im Internet

mehr denn je beschleunigt. Auch die Arbeit mit Adobe Photoshop erfolgt

fünfmal schneller. Ein weiterer Vorteil von ASRock XFast RAM liegt in der

Reduzierung der Häu

fi

 gkeit des Zugriffs auf SSDs bzw. HDDs zur Verlän

gerung deren Lebenszeit.

14.  ASRock Crashless BIOS ermöglicht Benutzern die Aktualisierung ihres

BIOS, ohne dass diese Fehler fürchten müssen. Falls während der BIOS-

Aktualisierung ein Stromausfall auftritt, setzt ASRock Crashless BIOS

die BIOS-Aktualisierung automatisch fort, sobald die Stromversorgung

wiederhergestellt ist. Bitte beachten Sie, dass alle BIOS-Dateien zuerst

im Stammverzeichnis Ihres USB-Datenträgers platziert werden müssen.

Diese Funktion wird nur von USB 2.0-Ports unterstützt.

15. Per OMG können Administratoren eine Internet-Sperrstunde einrichten

oder den Internetzugang auf bestimmte Zeiten beschränken. Sie können

die Start- und Endzeiten festlegen, zu denen anderen Benutzern der Zu-

griff auf das Internet gewährt werden soll. Damit Benutzer OMG nicht

34

ASRock  B75M-DGS  Motherboard

Deutsch

umgehen können, sind Gästekonten ohne Berechtigung zur Modi

fi

 kation

der Systemzeiten erforderlich.

16. Die Internet Flash sucht nach verfügbaren UEFI-Aktualisierungen auf

unseren Servern. Mit anderen Worten: Das System erkennt aktuellste

UEFI-Firmware auf unseren Servern automatisch und aktualisiert die

Geräte-Firmware ohne Zutun von Windows. Bitte beachten Sie, dass

diese Funktion nur mit DHCP-kon

fi

 gurierten Computern möglich ist.

17. Benutzer können Motherboard-Schäden aufgrund von Feuchtigkeit ve-

rhindern, indem Sie die „Entfeuchterfunktion“ aktivieren. Bei Aktivierung

der Entfeuchterfunktion schaltet sich der Computer zur Entfeuchtung des

Systems nach Aufrufen des S4/S5-Zustands automatisch ein.

18.  Wird eine Überhitzung der CPU registriert, führt das System einen au-

tomatischen Shutdown durch. Bevor Sie das System neu starten, prüfen

Sie bitte, ob der CPU-Lüfter am Motherboard richtig funktioniert, und

stecken Sie bitte den Stromkabelstecker aus und dann wieder ein. Um

die Wärmeableitung zu verbessern, bitte nicht vergessen, etwas Wärmel-

eitpaste zwischen CPU und Kühlkörper zu sprühen.

19.  Die Combo-Kühleroption bietet die

fl

 exible Möglichkeit zur Aufnahme von

drei verschiedenen CPU-Kühlertypen, Socket LGA 775, LGA 1155 und LGA

1156. Beachten Sie bitte, dass nicht alle 775 und 1156 CPU-Lüfter verwen-

det werden können.

20.  ASRock XFast RAM wird von Microsoft

®

 Windows

®

 XP / XP 64 Bit nicht

unterstützt. Intel

®

 Smart Connect-Technologie und Intel

®

 USB 3.0-Ports

wird von Microsoft

®

 Windows

®

 Vista

TM

 / Vista

TM

 64 Bit / XP / XP 64 Bit

nicht unterstützt.

21.  EuP steht für Energy Using Product und kennzeichnet die Ökodesign-Richt-

linie, die von der Europäischen Gemeinschaft zur Festlegung des Ener-

gieverbrauchs von vollständigen Systemen in Kraft gesetzt wurde. Gemäß

dieser Ökodesign-Richtlinie (EuP) muss der gesamte Netzstromverbrauch

von vollständigen Systemen unter 1,00 Watt liegen, wenn sie ausgeschal-

tet sind. Um dem EuP-Standard zu entsprechen, sind ein EuP-fähiges

Motherboard und eine EuP-fähige Stromversorgung erforderlich. Gemäß

einer Empfehlung von Intel muss eine EuP-fähige Stromversorgung dem

Standard entsprechen, was bedeutet, dass bei einem Stromverbrauch von

100 mA die 5-Volt-Standby-Energieef

fi

 zienz höher als 50% sein sollte. Für

die Wahl einer EuP-fähigen Stromversorgung empfehlen wir Ihnen, weitere

Details beim Hersteller der Stromversorgung abzufragen.

35

ASRock  B75M-DGS  Motherboard

Deutsch

1.3 Einstellung der Jumper

Die Abbildung verdeutlicht, wie Jumper

gesetzt werden. Werden Pins durch

Jumperkappen verdeckt, ist der Jumper

“Gebrückt”. Werden keine Pins durch

Jumperkappen verdeckt, ist der Jumper

“Offen”. Die Abbildung zeigt einen 3-Pin

Jumper dessen Pin1 und Pin2  “Ge-

brückt” sind, bzw. es be

fi

 ndet sich eine

Jumper-Kappe auf diesen beiden Pins.

Jumper Einstellun

Beschreibung

CMOS löschen

(CLRCMOS1, 3-Pin jumper)

(siehe S.2, No. 25)

Hinweis:

CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum

Löschen und Zurücksetzen der Systemparameter auf die Standardeinrichtung

schalten Sie den Computer bitte aus und trennen das Netzkabel von der

Stromversorgung. Warten Sie 15 Sekunden, schließen Sie dann Pin2 und

Pin3 am CLRCMOS1 über einen Jumper fünf Sekunden lang kurz. Sie

sollten das CMOS allerdings nicht direkt nach der BIOS-Aktualisierung

löschen. Wenn Sie das CMOS nach Abschluss der BIOS-Aktualisierung

löschen müssen, fahren Sie zuerst das System hoch. Fahren Sie es dann

vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort,

Datum, Uhrzeit, benutzerde

fi

 niertes  Pro

fi

 l, 1394 GUID und MAC-Adresse

nur gelöscht werden, wenn die CMOS-Batterie entfernt wird.

CMOS

löschen

Default-

Einstellung

Durch Löschen des CMOS kann erkannt werden, wenn das Gehäuseoffen

ist. Bitte stellen Sie zum Löschen der Aufzeichnung des vorherigenGehäu-

seindringungsstatus die BIOS-Option “Status leeren” ein.

36

ASRock  B75M-DGS  Motherboard

Deutsch

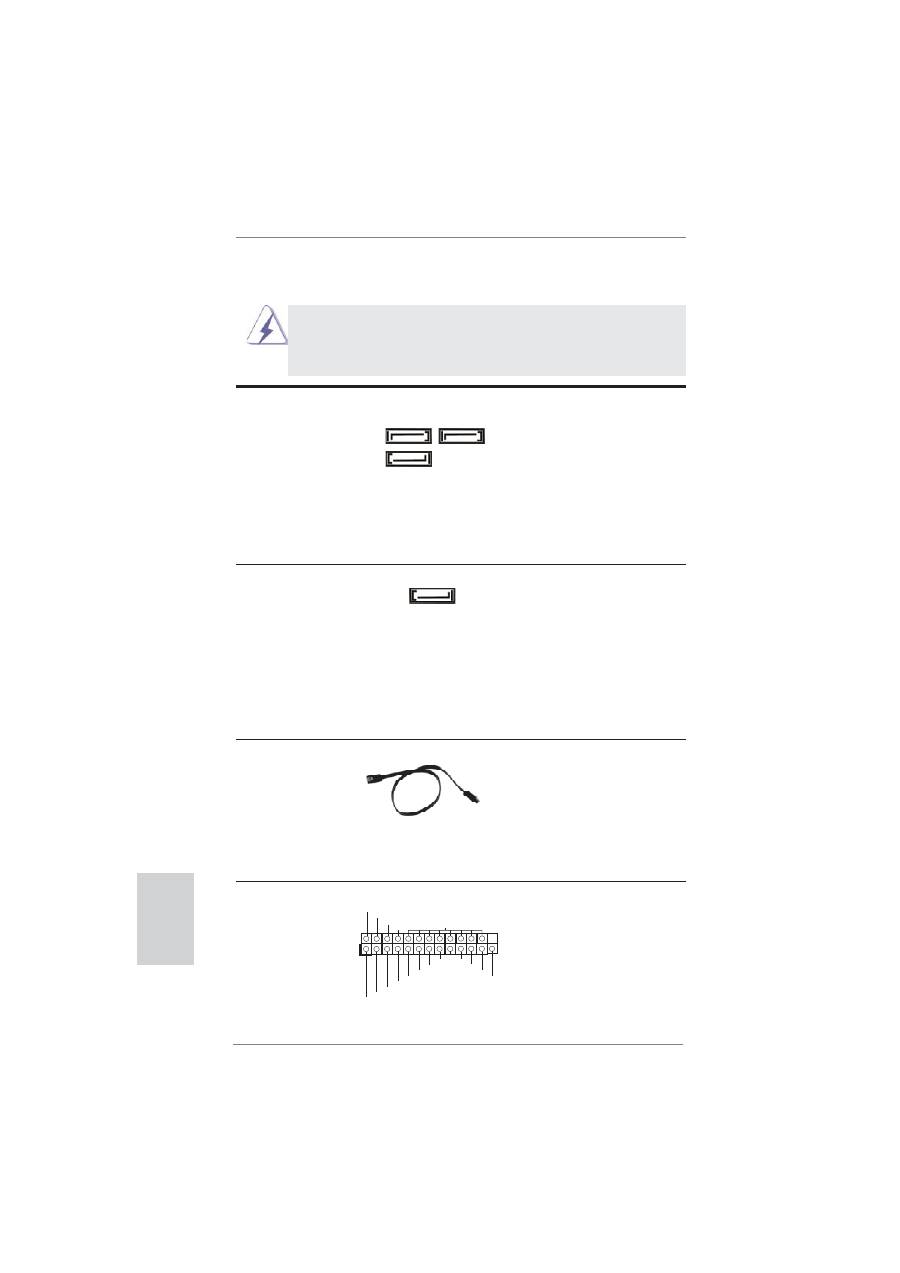

Seriell-ATA2-Anschlüsse

Diese drei Serial ATA2-

(SATA2_1: siehe S.2 - No. 11)

 (SATA2-)Verbínder

(SATA2_2: siehe S.2 - No. 13)

 unterstützten

SATA-Datenkabel

(SATA2_3: siehe S.2 - No. 14)

 für

interne

 Massenspeichergeräte.

Die

aktuelle SATA2- Schnittstelle

 ermöglicht

eine

 Datenübertragungsrate

bis

 3,0

Gb/s.

Seriell-ATA3-Anschlüsse Dies

Serial

ATA3-

(SATA3_0: siehe S.2 - No. 12)

 (SATA3-)Verbínder

 unterstützten

SATA-Datenkabel

 für

interne

 Massenspeichergeräte.

Die

aktuelle SATA3- Schnittstelle

 ermöglicht

eine

Datenübertragungsrate bis 6,0

 Gb/s.

Serial ATA- (SATA-)

SJedes Ende des SATA

Datenkabel

Datenkabels kann an die SATA

(Option)

/ SATA2 / SATA3 Festplatte

oder das SATA2 / SATA3

Verbindungsstück auf dieser

 Hauptplatine

angeschlossen

 werden.

1.4  Integrierte Header und Anschlüsse

Integrierte Header und Anschlüsse sind KEINE Jumper. Setzen Sie KE-

INE Jumperkappen auf diese Header und Anschlüsse. Wenn Sie Jump-

erkappen auf Header und Anschlüsse setzen, wird das Motherboard

unreparierbar beschädigt!

SATA2_3       SATA2_1

SATA2_2

SATA3_0

1

AFD#

ERROR#

PINIT#

GND

SLIN#

STB#

SPD0

SPD1

SPD2

SPD3

SPD4

SPD5

SPD6

SPD7

ACK#

BUSY

PE

SLCT

Druckerport-Anschlussleiste

Dies ist eine Schnittstelle zum

(25-pol. LPT1)

Anschluss eines Druckerport-

(siehe S.2 - No. 20)

Kabels, mit dem Sie passende

Drucker auf einfache Weise

 anschließen

können.

37

ASRock  B75M-DGS  Motherboard

Deutsch

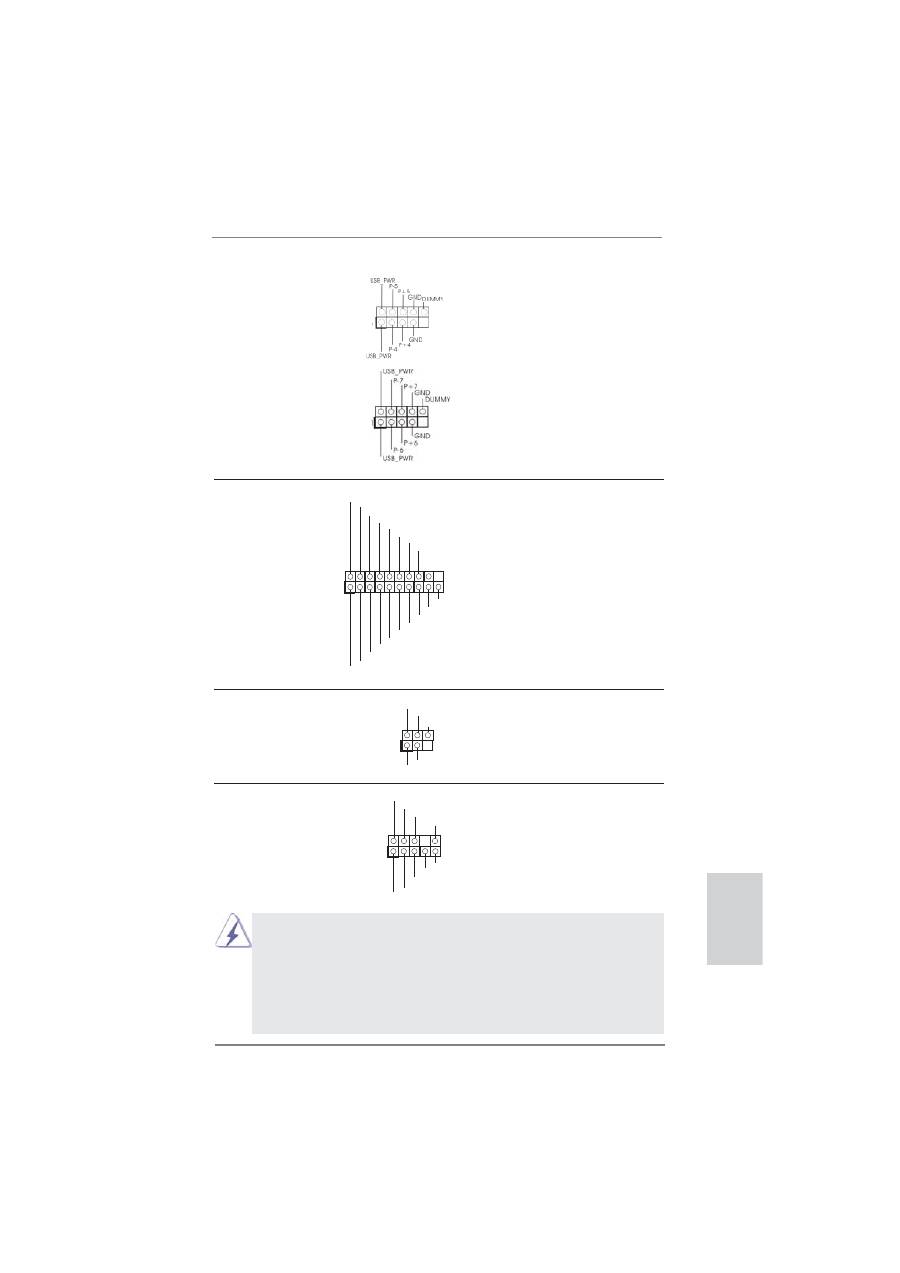

USB 3.0-Header

Neben zwei Standard-USB

(19-pol. USB3_2_3)

3.0-Ports am E/A-Panel

(siehe S.2 - No. 6)

 be

fi

 ndet sich ein USB 3.0-

Header an diesem

Motherboard. Dieser USB 3.0-

Header kann zwei USB 3.0-

 Ports

unterstützen.

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

Anschluss für Audio auf

Dieses Interface zu einem

der Gehäusevorderseite

Audio-Panel auf der Vorder

(9-Pin  HD_AUDIO1)

seite Ihres Gehäuses,

(siehe S.2 - No. 21)

ermöglicht Ihnen eine bequeme

 Anschlussmöglichkeit

und

 Kontrolle

über

Audio-Geräte.

1

DUMMY

IntA_P1_D+

IntA_P1_D-

GND

IntA_P1_SSTX+

IntA_P1_SSTX-

GND

IntA_P1_SSRX+

IntA_P1_SSRX-

Vbus

IntA_P0_D+

IntA_P0_D-

GND

IntA_P0_SSTX+

IntA_P0_SSTX-

GND

IntA_P0_SSRX+

IntA_P0_SSRX-

Vbus

1. High De

fi

 nition Audio unterstützt Jack Sensing (automatische Erkennung falsch

    angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung am Gehäuse

    HDA unterstützen muss, um richtig zu funktionieren. Beachten Sie bei der

    Installation im System die Anweisungen in unserem Handbuch und im

    Gehäusehandbuch.

2. Wenn Sie die AC’97-Audioleiste verwenden, installieren Sie diese wie

    nachstehend beschrieben an der Front-Audioanschlussleiste:

USB 2.0-Header

Zusätzlich zu den vier üblichen

(9-pol. USB4_5)

USB 2.0-Ports an den

(siehe S.2 - No. 18)

 I/O-Anschlüssen

be

fi

 nden sich

zwei USB 2.0- Anschlussleisten

am Motherboard. Pro USB 2.0-

Anschlussleiste werden zwei

(9-pol. USB6_7)

USB 2.0-Ports unterstützt.

(siehe S.2 - No. 17)

Infrarot-Modul-Header

Dieser Header unterstützt ein

(5-pin IR1)

optionales, drahtloses Sende-

(siehe S.2 - No. 23)

 und

Empfangs-Infrarotmodul.

1

IRTX

+5VSB

DUMMY

IRRX

GND

38

ASRock  B75M-DGS  Motherboard

Deutsch

System Panel-Header

Dieser Header unterstützt

(9-pin PANEL1)

mehrere Funktion der

(siehe S.2 - No. 15)

 Systemvorderseite.

Schließen Sie die Ein-/Austaste, die Reset-Taste und die

Systemstatusanzeige am Gehäuse an diesen Header an; befolgen Sie

dabei die nachstehenden Hinweise zur Pinbelegung. Beachten Sie die

positiven und negativen Pins, bevor Sie die Kabel anschließen.

PWRBTN (Ein-/Ausschalter):

Zum Anschließen des Ein-/Ausschalters an der Frontblende des Gehäu

ses. Sie können kon

fi

 gurieren, wie das System mit Hilfe des

Ein-/Ausschalters ausgeschaltet werden können soll.

RESET (Reset-Taste):

Zum Anschließen der Reset-Taste an der Frontblende des Gehäuses.

Mit der Reset-Taste können Sie den Computer im Falle eines Absturzes

neu

starten.

PLED (Systembetriebs-LED):

Zum Anschließen der Betriebsstatusanzeige an der Frontblende des

Gehäuses. Die LED leuchtet, wenn das System in Betrieb ist. Die LED

blinkt, wenn sich das System im Ruhezustand S1/S3 be

fi

 ndet. Die LED

schaltet sich aus, wenn sich das System in den Modi S4 be

fi

 ndet

oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Zum Anschließen der Festplattenaktivitäts-LED an der Frontblende des

Gehäuses. Die LED leuchtet, wenn die Festplatte Daten liest oder

schreibt.

Das Design der Frontblende kann je nach Gehäuse variiere. Ein

Frontblendenmodul besteht hauptsächlich aus einer Ein-/Austaste, einer

    A. Schließen Sie Mic_IN (MIC) an MIC2_L an.

    B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an OUT2_L an.

    C. Schließen Sie Ground (GND) an Ground (GND) an.

    D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht. Diese

         Anschlüsse müssen nicht an die AC’97-Audioleiste angeschlossen werden.

    E. So aktivieren Sie das Mikrofon an der Vorderseite.

         Bei den Betriebssystemen Windows

®

 XP / XP 64 Bit:

         Wählen Sie „Mixer“. Wählen Sie „Recorder“ (Rekorder). Klicken Sie dann auf

         „FrontMic“ (Vorderes Mikrofon).

         Bei den Betriebssystemen Windows

®

 7 / 7 64 Bit / Vista

TM

 / Vista

TM

 64 Bit:

         Wählen Sie im Realtek-Bedienfeld die „FrontMic“ (Vorderes Mikrofon)-

         Registerkarte. Passen Sie die „Recording Volume“ (Aufnahmelautstärke) an.

39

ASRock  B75M-DGS  Motherboard

Deutsch

CPU-Lüfteranschluss

Verbinden Sie das CPU -

(4-pin  CPU_FAN1)

Lüfterkabel mit diesem

(siehe S.2 - No. 2)

Anschluss und passen Sie den

schwarzen Draht dem

 Erdungsstift

an.

Reset-Taste, einer Betriebs-LED, einer Festplattenaktivitäts-LED,

Lautsprechern, etc. Stellen Sie beim Anschließen des

Frontblendenmoduls Ihres Gehäuses an diesem Header sicher, dass die

Kabel- und Pinbelegung korrekt übereinstimmen.

Gehäuselautsprecher-Header

Schließen Sie den

(4-pin SPEAKER1)

 Gehäuselautsprecher

an

(siehe S.2 - No. 16)

diesen Header an.

Gehäuse und Strom lüfteranschlüsse

Verbinden Sie die Lüfterkabel

(4-pin CHA_FAN1)

mit den Lüfteranschlüssen,

(siehe S.2, No. 10)

wobei der schwarze Draht an

den

Schutzleiterstift

(3-pin PWR_FAN1)

angeschlossenwird.

(siehe S.2 - No. 26)

CHA_FAN1- unterstützen

 Lüftersteuerung.

GND

+12V

PWR_FAN_SPEED

FAN_SPEED_CONTROL

GND

+12V

CHA_FAN_SPEED

GND

+12V

CPU_FAN_SPEED

FAN_SPEED_CONTROL

1  2  3  4

Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss

(Quiet Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss

angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn

Sie einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses

Motherboards anschließen möchten, verbinden Sie ihn bitte mit den

Pins 1 – 3.

Pins 1–3 anschließen

Lüfter mit dreipoligem Anschluss installieren

ATX-Netz-Header

Verbinden Sie die ATX-

(24-pin  ATXPWR1)

Stromversorgung mit diesem

(siehe S.2 - No. 5)

 Header.

12

 1

24

13

24

13

Installation eines 20-pol. ATX-Netzteils

Obwohl dieses Motherboard einen 24-pol. ATX-

Stromanschluss bietet, kann es auch mit einem

  modi

fi

 zierten traditionellen 20-pol. ATX-Netzteil

verwendet werden. Um ein 20-pol. ATX-Netzteil zu

verwenden, stecken Sie den Stecker mit Pin 1 und

  Pin

13

ein.

12

 1

24

13

40

ASRock  B75M-DGS  Motherboard

Deutsch

ATX 12V Anschluss

Bitte schließen Sie an diesen

(4-pin  ATX12V1)

Anschluss die ATX 12V

(siehe S.2 - No. 1)

 Stromversorgung

an.

COM-Anschluss-Header

Dieser COM-Anschluss- Header

(9-pin COM1)

wird verwendet, um ein

(siehe S.2 - No. 19)

COM-Anschlussmodul zu

 unterstützen.

Verteiler für Gehäuseeindringversuche

Dieses Motherboard unterstützt

(2-pin CI1)

die GEHÄUSE OFFEN-

(siehe S.2 - No. 24)

Erkennungsfunktion,die

feststellt, ob dieGehäuseab-

deckung entferntwurde. Für

diese Funktion istein Ge-

häuse erforderlich, dasmit ei-

nem Design zur Erkennung

von

Gehäuseeindringver-

suchenausgestattet

ist.

1

Signal

GND
