ASRock  B75M-DGS  Motherboard

1.  主板簡介

謝謝你采用了華擎

B75M-DGS

主板 , 本主板由華擎嚴格制造 , 質量可靠 , 穩定性好 ,

能夠獲得卓越的性能。本安裝指南介紹了安裝主板的步驟。更加詳細的主板信息可參

看驅動光盤的用戶手冊。

由于主板規格和 BIOS 軟件將不斷升級 , 本手冊之相關內容變更恕不另行

通知。請留意華擎网站上公布的升級版本。你也可以在華擎網站找到最新

的顯卡和 CPU 支持表。

華擎网址：http://www.asrock.com

如果您需要與此主板有關的技術支持 , 請參觀我們的網站以了解您使用機

種的規格信息。

www.asrock.com/support/index.asp

1.1  包裝盒內物品

華擎

B75M-DGS

主板

(Micro ATX 規格 : 8.9 英吋 X 7.2 英吋 , 22.6 厘米 X 18.3 厘米 )

華擎

B75M-DGS

快速安裝指南

華擎

B75M-DGS

支持光盤

兩條 Serial ATA(SATA) 數據線 ( 選配 )

一塊 I/O 擋板

ASRock提醒您

ASRock提醒您

...

為了在 Windows

®

7 / 7 64-bit / Vista

TM

/ Vista

TM

 64-bit 系統中取得

更好的性能，建議您在BIOS中將Storage Configuration（存儲配置）選項

設成AHCI模式。關于BIOS設置程序，請參見支持光盤中的“User Manual”

以了解相詳細信息。

簡體中文

155

ASRock  B75M-DGS  Motherboard

簡體中文

1.2  主板規格

 架构

- Micro ATX 規格 :

  8.9 英吋 X 7.2 英吋 , 22.6 厘米 X 18.3 厘米

- 全固態電容設計

 處理器

- 支持第三代和二代 Intel

®

Core

TM

 i7 / i5 / i3 處理器

  (LGA1155 針腳 )

- 3 + 1 電源相位設計

- 支持 Intel

®

 Turbo Boost 2.0 技術

- 支持 Hyper-Threading 超線程技術（詳見警告 1）

 芯片組

- Intel

®

B75

- 支持 Intel

®

 Small Business Advantage（詳見警告 2）

- 支持 Intel

®

快速啟動技術和智能連接技術

 系統內存

- 支持雙通道 DDR3 內存技術（見警告 3）

- 配備兩個 DDR3 DIMM 插槽

- 支持 DDR3 1600/1333/1066 non-ECC、un-buffered 內存

  (Intel

®

 Ivy Bridge CPU 支持 DDR3 1600，Intel

®

 Sandy

  Bridge CPU 支持 DDR3 1333 )

- 最高支持 16GB 系統容量（見警告 4）

- 支持 Intel

®

 Extreme Memory Profile(XMP)1.3/1.2

 擴展插槽

- 1 x PCI Express 3.0 x16 插槽 (PCIE1: x16 模式 )（見警告 5）

  * 使用 Intel

®

 Ivy Bridge CPU 方可支持 PCIE 3.0。若使用

   Intel

®

 Sandy Bridge CPU，僅支持 PCIE 2.0。

- 1 x PCI Express 2.0 x1 插槽

 板載顯卡

* 僅內置 GPU 的處理器可支持 Intel

®

 HD Graphics 內置視覺特

  性与 VGA 輸出。

- 支持 Intel

®

 HD Graphics 內置視覺特性 :Intel

®

 Quick Sync

  Video 2.0、Intel

®

 InTru

TM

 3D、Intel

®

 Clear Video HD 技術、

  Intel

®

 Insider

TM

、Intel

®

 HD Graphics 2500/4000

- Intel

®

 Ivy Bridge CPU 支持 Pixel Shader 5.0、DirectX 11

  技術

。

Intel

®

 Sandy Bridge CPU 支持 Pixel Shader 4.1、

  DirectX 10.1 技術

- 最大共享內存 1760MB（見警告 6）

- 雙 VGA 輸出 : 通過獨立顯示控制器提供 DVI 和 D-Sub 接口

- 支持 DVI, 最高分辨率達 1920x1200 @ 60Hz

- 支持 D-Sub, 最高分辨率達 2048x1536 @ 75Hz

- 通過 DVI 接口支持 HDCP 功能

- 通過 DVI 接口可播放 1080 線藍光光盤 (BD) / HD-DVD 光盤

 音效

- 5.1 聲道高保真音頻 (Realtek ALC662 音頻編解碼器 )

156

ASRock  B75M-DGS  Motherboard

簡體中文

 板載 LAN 功能

- PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL8111E

- 支持网路喚醒（Wake-On-LAN）

- 支持網路線偵測功能

- 支持 Energy Efficient Ethernet 802.3az

- 支持 PXE

 Rear Panel

I/O 界面

 I/O

- 1 個 PS/2 鼠標接口

 ( 后面板輸入 /

- 1 個 PS/2 鍵盤接口

 輸出接口 )

- 1 個 D-Sub 接口

- 1 個 DVI-D 接口

- 4 個可直接使用的 USB 2.0 接口

- 2 個可直接使用的 USB 3.0 接口

- 1 個 RJ-45 局域网接口與 LED 指示燈 (ACT/LINK LED 和 SPEED

  LED)

- 高保真音頻插孔：音頻輸入 / 前置喇叭 / 麥克風

 SATA3

- 1 x SATA3 6.0Gb/s 連接頭 , 支持 NCQ, AHCI 和熱插拔功能

 USB 3.0

- 2 x 后置 USB 3.0 接口，支持 USB 1.0/2.0/3.0 到 5Gb/s

- 1 x 前置 USB 3.0 接針 ( 支持 2 個 USB 3.0 接口 )，支持 USB

  1.0/2.0/3.0 到 5Gb/s

 連接頭

- 3 x SATA2 3.0Gb/s 連接頭 , 支持 NCQ, AHCI 和熱插拔功能

- 1 x SATA3 6.0Gb/s 連接頭

- 1 x 紅外線模塊接頭

- 1 x 打印機端口接針

- 1 x 串行接口

- 1 x 機箱開啟警告功能接針

- 1 x CPU 風扇接頭 (4 針 )

- 1 x 機箱風扇接頭 (4 針 )

- 1 x 電源風扇接頭 (3 針 )

- 24 針 ATX 電源接頭

- 4 針 12V 電源接頭

- 前置音頻面板接頭

- 2 x USB 2.0 接針 ( 可支持 4 個額外的 USB 2.0 接口 )

- 1 x USB 3.0 接針 ( 可支持 2 個額外的 USB 3.0 接口 )

 BIOS

- 64Mb AMI UEFI Legal BIOS, 支持 GUI

- 支持即插即用（Plug and Play,PnP）

- ACPI 1.1 電源管理

- 支持 jumperfree 免跳線模式

- 支持 SMBIOS 2.3.1

- CPU Core, IGPU, DRAM, 1.8V PLL, VTT, VCCSA 電壓多功能

  調節器

157

ASRock  B75M-DGS  Motherboard

簡體中文

 支持光盤

-

驅動程序 , 工具軟件 , 殺毒軟件（測試版本 ),CyberLink

  MediaEspresso 6.5 試用版 , 華擎 MAGIX 多媒体套件 - OEM

 獨家功能

- ASRock Extreme Tuning Utility (AXTU)（詳見警告 7）

- 華擎即時開機功能

- 華擎 Instant Flash（見警告 8）

- 華擎 APP Charger（見警告 9）

- 華擎 SmartView（見警告 10）

- 華擎 XFast USB（見警告 11）

- 華擎 XFast LAN（見警告 12）

- 華擎 XFast RAM（見警告 13）

- 華擎 Crashless BIOS（見警告 14）

- 華擎 OMG (Online Management Guard)（見警告 15）

- 華擎云升級（見警告 16）

- 華擎 UEFI 系統瀏覽器

- 華擎除濕功能（見警告 17）

- Hybrid Booster( 安心超頻技術 ):

  - 華擎 U-COP（見警告 18）

  - Boot Failure Guard (B.F.G., 啟動失敗恢復技術）

- 組合散熱器選項 (C.C.O.)（見警告 19）

- 晚安指示燈

 硬件監控器

- CPU 溫度偵測

- 主板溫度偵測

- CPU/ 機箱 / 電源風扇轉速計

- CPU/ 机箱靜音風扇（允許根据 CPU 溫度自動調整机箱風扇速

  度）

- CPU/ 機箱風扇多速控制

- 機箱開啟偵測

- 電壓範圍：+12V, +5V, +3.3V, 核心電壓

操作系統

- Microsoft

®

Windows

®

7/7 64 位元 /Vista

TM

/Vista

TM

64 位元 /

  XP/XP 64 位元适用于此主板（見警告 20）

 認證

- FCC, CE, WHQL

- 支持 ErP/EuP( 需要同時使用支持 ErP/EuP 的電源供應器 )

  （見警告 21）

 * 請參閱華擎網站了解詳細的產品信息 : http://www.asrock.com

警告

請了解超頻具有不可避免的風險 , 這些超頻包括調節 BIOS 設置、運用異步超

頻技術或使用第三方超頻工具。超頻可能會影響您的系統穩定性 , 甚至會導

致系統組件和設備的損壞。這種風險和代價須由您自己承擔 , 我們對超頻可

能導致的損壞不承擔責任。

158

ASRock  B75M-DGS  Motherboard

簡體中文

    警告！

1、 關于“Hyper-Threading  Technology”（超線程技術）的設置，請參考 CD

光盤中的“User Manual”第 41 頁。

2、 Intel

®

  Small  Business  Advantage  是一個集成多個 IT 工具的可自定義

平台，可最大程度提高員工效率、電腦性能与數据安全性。包含的應用程

序有 Software Monitor、PC Health Center、Data Backup & Restore、

Energy Saver 与 USB Blocker。

3、 這款主板支援雙通道內存技術。在您實現雙通道內存技術之前，為能正確

安裝，請確認您已經閱讀了第 15 頁的內存模組安裝指南。

4、 由于操作系統的限制，在 Windows

®

 7 / Vista

TM

/ XP 下，供系統使用的實

際內存容量可能小于 4GB。對於 Windows

®

 操作系統搭配 64 位元 CPU 來說 ,

不會存在這樣的限制。您可以通過華擎 XFast RAM 來利用 Windows

®

無法使

用的內存。

5、 若要使 PCI Express 運行于 Gen 3 速度，您必須安裝 Ivy Bridge CPU。若

您安裝了 Sandy Bridge CPU，則 PCI Express 只能運行于 Gen 2 速度。

6、 最大共享內存大小由芯片組廠商定義並且可以更改。請查閱 I n t e l

®

網站

了解最新資訊。

7、 ASRock Extreme Tuning Utility (AXTU) 是一個多合一的工具，可在用戶

友好的界面中微調不同的系統功能，包括硬件監控、風扇控制、超頻、O C

DNA 和 IES。在 Hardware Monitor（硬件監控）中，顯示系統的主要參數。

在 Fan Control（風扇控制）中，顯示風扇速度和溫度，以便您進行調整。

在 Overclocking（超頻）中，您可以對 CPU 進行超頻，以优化系統性能。

在 OC  DNA 中，您可以將自己的 OC 設置保存為配置文件，并与您的朋友共

享。您的朋友可以將您的 O C 配置文件加載他們的系統中，從而得到相同

的 OC 設置。在 IES（智能節能）中，電壓調節器可以在 CPU 核心空閒時減

少輸出相位數，以提高效率且不影響運計算性能。關于 ASRock  Extreme

Tuning Utility (AXTU) 的操作步驟，請訪問我們的网站。

華擎網站：http://www.asrock.com

8、 華擎 Instant Flash 是一個內建于 Flash ROM 的 BIOS 更新工具程序。這個

方便的 BIOS 更新工具可讓您無需進入操作系統 ( 如 MS-DOS 或 Windows

®

)

即可進行 B I O S 的更新。在系統開机自檢過程中按下 < F6> 鍵或在 B I O S 設

置菜單中按下 <F2> 鍵即可進入華擎 Instant  Flash 工具程序。啟動這一

程序後 , 只需把新的 B I O S 文件保存在 U 盤、軟盤或硬盤中 , 輕鬆點擊鼠

標就能完成 B I O S 的更新 , 而不再需要準備額外的軟盤或其他複雜的更新

程序。請注意 :U 盤或硬盤必須使用 FAT32/64 文件系統。

9、 若您想要更快速、更自由地為您的蘋果設備 , 如 iPhone/iPad/iPod  touch

充電 , 華擎為您提供了一個絕妙的解決方案 - 華擎 APP  Charger。只需安

裝 APP  Charger 驅動程序 , 用電腦為 iPhone 充電最多可比以往快 40%。華

擎 APP  Charger 允許您同時為多部蘋果設備快速充電 , 甚至可以在電腦進

入待機 ( S1)、掛起至內存 ( S3)、休眠 ( S4) 或關機 ( S5) 模式下持續為設

備充電。只需安裝了 APP  Charger 驅動程序 , 您立刻就能擁有非凡的充電

體驗。

159

ASRock  B75M-DGS  Motherboard

簡體中文

10、 S m a r t V i e w 是 I n t e r n e t 瀏覽器的一項新功能，它作為 I E 的智能起始頁

面，在一個增強的視圖中提供您經常訪問的网站、您的遊覽歷史記錄、

您的 F a c e b o o k 朋友、以及您的實時新聞來源，可為您提供更具個性化的

Internet 体驗。華擎主板專門配備 SmartView 應實用程序，可幫助您隨

時与朋友保持聯系。為使用 SmartView 功能，請确保您操作系統的版本是

Windows

®

 7 / 7 64 位元 / Vista

TM

 / Vista

TM

 64 位元，瀏覽器的版本是

IE8。

華擎网站：http://www.asrock.com/Feature/SmartView/index.asp

11、 華擎 XFast  USB 可以提升 USB 存儲設備性能。性能可能因設備特性不同而

存在差异。

12、 華擎 XFast  LAN 可提供更快的网絡訪問，包括以下諸多好處。网絡應用程

序优先級：您可以設置理想的應用程序优先級，并可以添加新程序。游戲

更少延遲：將在線游戰設置為較高的优先級，可降低游戰中的延遲。流量

定形：您可以在觀看 Youtube 高清視頻的同時進行文件下載。實時分析您

的數据：通過狀態窗口，您可以清楚地看到目前正在傳輸的是哪個數据流。

13、華擎 XFast RAM 是 ASRock Extreme Tuning Utility (AXTU) 中加入的一項

新功能。它能充分利用 Windows

®

操作系統 32-bit  CPU 無法使用的內存空

間。華擎 XFast  RAM 可縮短之前訪問過的网站的加載時間，從而加快网絡

衝浪速度。此外，它還能提升 Adobe Photoshop 運行的速度高達五倍之多。

華擎 XFast  RAM 的另一項优勢是它能減少訪問 SSD 或 HDD 的頻次，從而延

長它門的使用壽命。

14、華擎 Crashless  BIOS 能讓用戶安心地更新他們的 BIOS，而不用擔心發生

故障。如果在 BIOS 更新過程中斷電，華擎 Crashless  BIOS 會在電源恢复

后自動完成 BIOS 更新過程。請注意，BIOS 文件需存放在 USB 盤的根目錄中。

此功能只支持 USB2.0 端口。

15、 管理員可通過 O M G 對指定的時間段對互聯网設置禁用或限制訪問。您可以

設置授權允許其他用戶訪問互聯网的起始時間和結束時間。為防止用戶繞

過 OMG 的管控，必須新增無權更改系統時間的訪客帳戶。

16、 云升級在線升級功能會從我們的服務器搜索可用的 UEFI 固件。也就是說，

系統可以自動從我們的服務器上偵測到最新的 U E F I 文件，且不需要進入

Windows 操作系統即可進行更新。請注意：您需要使用 DHCP 配置的電腦以

啟用此功能。

17、用戶可以通過開啟“除濕功能”來防止主板因受潮而損坏。當開啟除濕功

能后，電腦在進入 S4/S5 狀態時，會自動開機進行系統除濕。

18、 當檢測到 CPU  過熱問題時，系統會自動關機。在您重新啟動系統之前，請

檢查主板上的 C P U 風扇是否正常運轉並拔出電源線，然后再將它插回。為

了提高散熱性，在安裝 PC 系統時請在 CPU 和散熱器之間涂一層導熱膠。

19、 組合散熱器選項 ( C . C . O . ) 提供靈活的選項 , 讓您可使用三種不同的 C P U

散熱器類型 , 分別是 L G A775, L G A1155 與 L G A1156。請注意 : 並非所有的

775 和 1156 CPU 風扇都支持此功能。

20、Microsoft

®

  Windows

®

  XP  /  XP  64-bit 系統不支持華擎 XFast  RAM。Mi-

crosoft

®

 Windows

®

 Vista

TM

 / Vista

TM

 64-bit / XP / XP 64-bit 系統不

支持 Intel

®

智能連接技術和 Intel

®

 USB 3.0 連接頭。

160

ASRock  B75M-DGS  Motherboard

21、EuP, 全稱 Energy  Using  Product( 能耗產品 ), 是歐盟用來定義完整系統

耗電量的規定。根據 E u P 的規定 , 一個完整系統在關機模式下的交流電總

消耗必須在 1.00W 以下。為滿足 E u P 標準 , 您需要同時具備支持 E u P 的主

板和支持 EuP 的電源供應器。根據 Intel

®

的建議 , 支持 EuP 的電源供應器

必須滿足在 100m A 電流消耗時 ,5V s b 電源效率高于 50%。有關支持 E u P 的

電源供應器選擇方面的更多細節 , 我們建議您諮詢電源供應器的製作商。

簡體中文

161

ASRock  B75M-DGS  Motherboard

簡體中文

默認設置

清除 CMOS

1.3 跳線設置

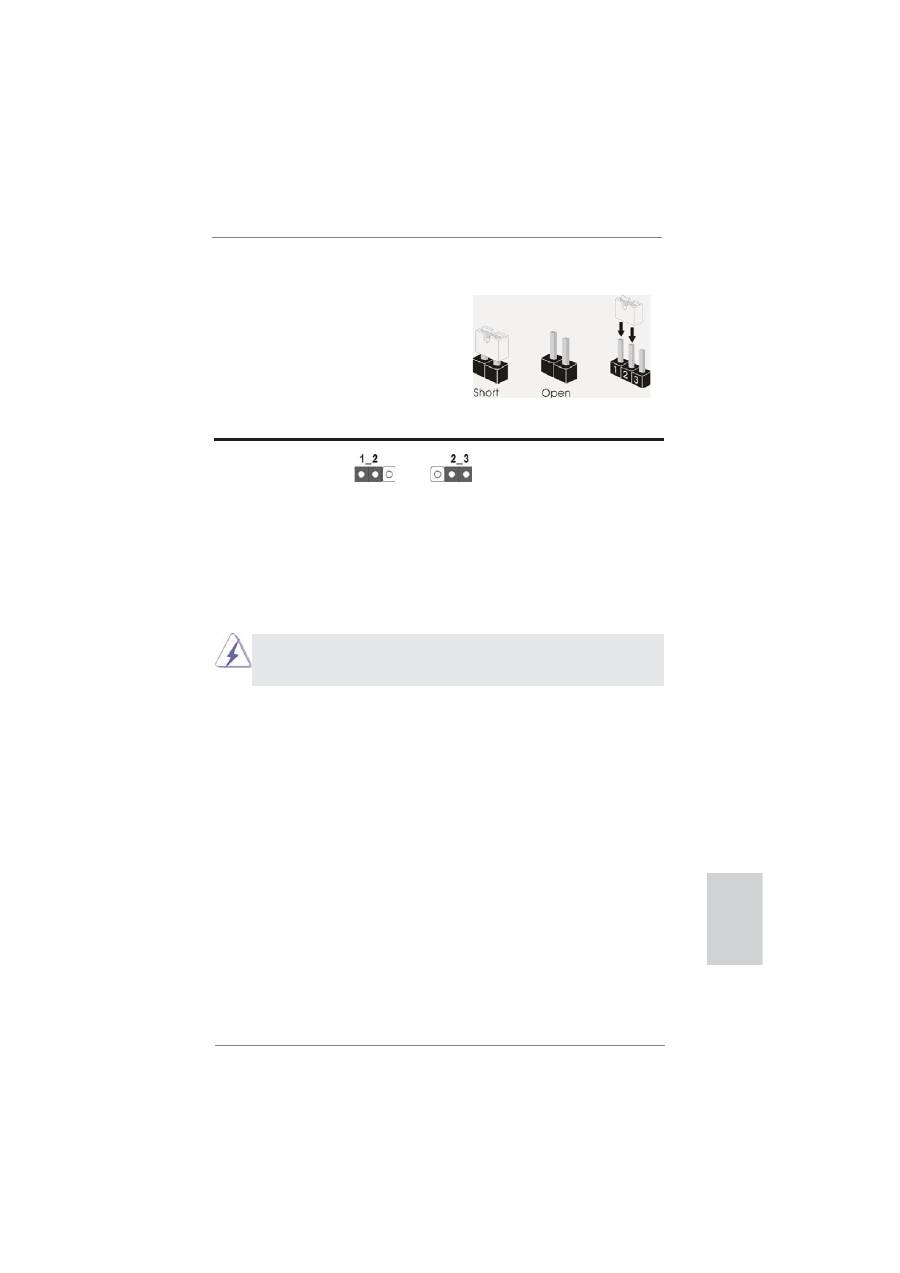

插圖所示的就是設置跳線的方法。當跳線

帽 放 置 在 針 腳 上 時 , 這 個 跳 線 就 是“ 短

接”。如果針腳上沒有放置跳線帽 ,  這個

跳線就是“開路”。插圖顯示了一個 3 針

腳的跳線 , 當跳線帽放置在針腳 1 和針腳 2

之間時就是“短接”。

接腳

設定

清除 CMOS

(CLRCMOS1, 3 針腳跳線 )

( 見第 2 頁第 25 項 )

注意：

C L R C M O S1 允 許 您 清 除 C M O S 中 的 數 据。 如 要 清 除 并 將 系 統 參 數 恢 复 至 默 認

設置，請關閉計算机，然后從電源插座上拔掉電源線。等待 15 秒后，使用跳

線帽將 C L R C M O S1 上的插針 2 和插針 3 短接 5 秒。但是，請勿在更新 B I O S 后

立即清除 C M O S。如果需要在更新 B I O S 后立即清除 C M O S，必須在執行 C M O S

清除操作之前，先啟動然后關閉系統。請注意，只有取出 C M O S 電池，密碼、

日期、時間、用戶默認配置文件、1394 GUID 和 MAC 地址才會被清除。

如果您清除了 C M O S , 機箱開啟功能可能會被偵測到。請調節 B I O S 選

項”Clear Status”( 清除狀態 ) 清除之前機箱防盜偵測狀態的紀錄。

162

ASRock  B75M-DGS  Motherboard

簡體中文

Serial ATA (SATA)

SATA 數據線的任意一端均可連

數據線

( 選配 )

接 SATA/SATA2/SATA3 硬盤或者

主板上的 SATA2/SATA3 接口。

Serial ATA3 接口

這裡有一組 Serial ATA3

(SATA3_0: 見第 2 頁第 12 項 )

(SATA3) 接口支持 Serial (SATA)

數據線作為內部儲存設置。目前

SATA3 界面理論上可提供高達

6.0Gb/s 的數據傳輸速率。

1.4  板載接頭和接口

板載接頭和接口不是跳線。切勿將跳線帽放置在這些接頭和接口上。將

跳線帽放置在接頭和接口上將會導致主板的永久性損壞！

Serial ATA2 接口

這裡有三組 Serial ATA2

(SATA2_1: 見第 2 頁第 11 項 )

(SATA2) 接口支持 Serial (SATA)

(SATA2_2: 見第 2 頁第 13 項 )

數據線作為內部儲存設置。目前

(SATA2_3: 見第 2 頁第 14 項 )

SATA2 界面理論上可提供高達

3.0Gb/s 的數據傳輸速率。

SATA2_3       SATA2_1

SATA2_2

SATA3_0

1

AFD#

ERROR#

PINIT#

GND

SLIN#

STB#

SPD0

SPD1

SPD2

SPD3

SPD4

SPD5

SPD6

SPD7

ACK#

BUSY

PE

SLCT

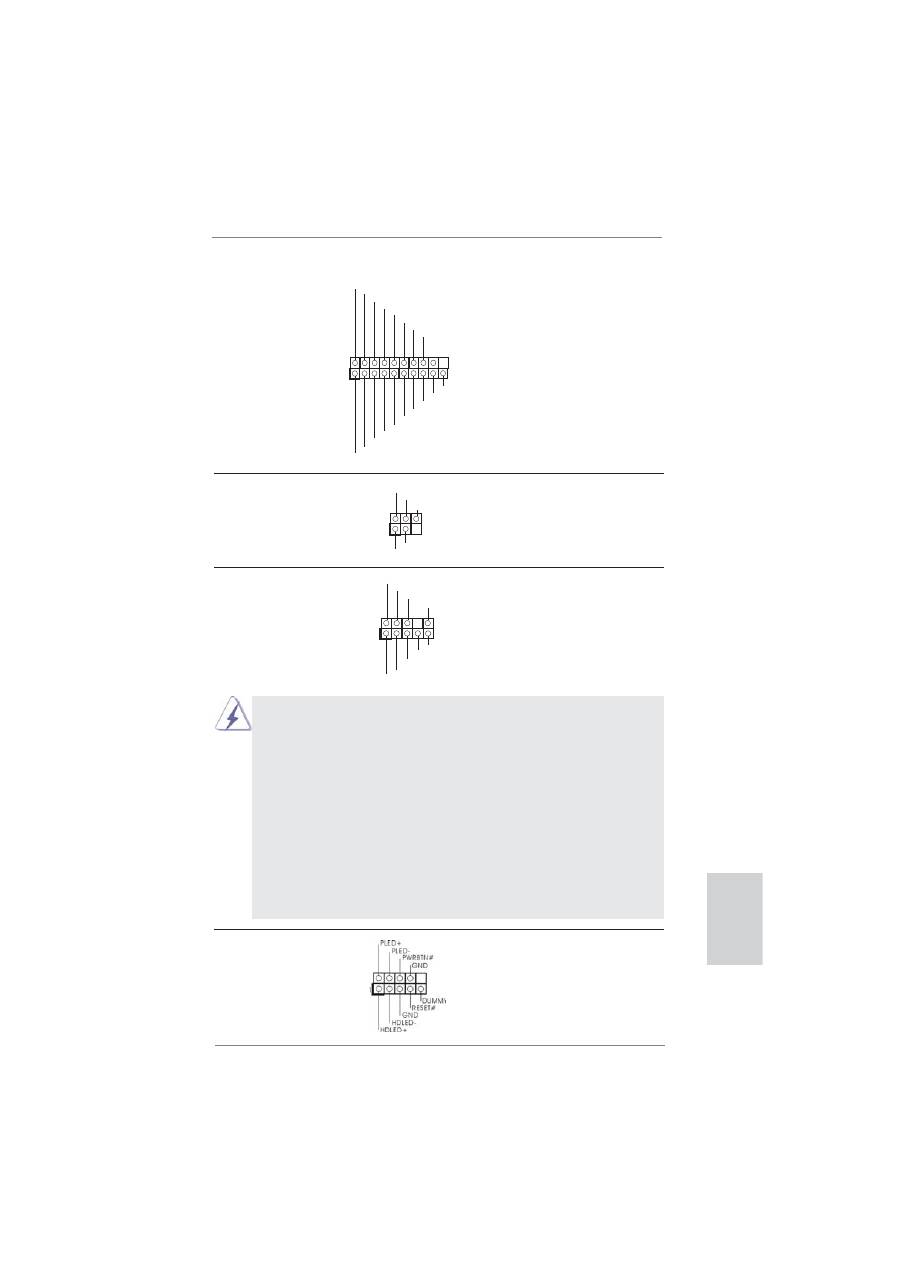

打印機端口接針

這是一個連接打印機端口的

(25 針 LPT1)

接口，方便您連接打印機設

( 見第 2 頁第 20 項 )

備。

USB 2.0 擴展接頭

除了位於 I/O 面板的四個默認

(9 針 USB4_5)

USB 2.0 接口之外，這款主板有

( 見第 2 頁第 18 項 )

兩組 USB 2.0 接針。這組 USB 2.0

接針可以支持兩個 USB 2.0 接

口。

(9 針 USB6_7)

( 見第 2 頁第 17 項 )

163

ASRock  B75M-DGS  Motherboard

簡體中文

前置音頻面板接頭

可以方便連接音頻設備。

(9 針 HD_AUDIO1)

( 見第 2 頁第 21 項 )

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

1. 高保真音頻 (High Definition Audio, HDA) 支持智能音頻接口檢測功能 (Jack

   Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我們提供的手冊

   和機箱手冊上的使用說明安裝您的系統。2. 如果您使用 AC’97 音頻面板 , 請按

   照下面的步驟將它安裝到前面板音頻接針 :

   A. 將 Mic_IN(MIC) 連接到 MIC2_L。

   B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到 OUT2_L。

   C. 將 Ground(GND) 連接到 Ground(GND)。

   D. MIC_RET 和 OUT_RET 僅用于 HD 音頻面板。您不必將它們連接到 AC’97 音頻面板。

   E. 開啟前置麥克風。

      在 Windows

®

 XP / XP 64 位元操作系統中 :

      選擇”Mixer”。選擇”Recorder”。接著點擊”FrontMic”。

      在 Windows

®

 7 / 7 64 位元 / Vista

TM

 / Vista

TM

 64 位元操作系統中 :

      在 Realtek 控制面板中點擊”FrontMic”。調節”Recording Volume”。

系統面板接頭

這個接頭提供數個系統前面板功

(9 針 PANEL1)

能。

( 見第 2 頁第 15 項 )

USB 3.0 擴展接頭

除了位於 I/O 面板的兩個默認

(19 針 USB3_2_3)

USB 3.0 接口之外，這款主板有

( 見第 2 頁第 6 項 )

一組 USB 3.0 接針。這組 USB 3.0

接針可以支持兩個 USB 3.0 接

口。

1

DUMMY

IntA_P1_D+

IntA_P1_D-

GND

IntA_P1_SSTX+

IntA_P1_SSTX-

GND

IntA_P1_SSRX+

IntA_P1_SSRX-

Vbus

IntA_P0_D+

IntA_P0_D-

GND

IntA_P0_SSTX+

IntA_P0_SSTX-

GND

IntA_P0_SSRX+

IntA_P0_SSRX-

Vbus

紅外線模塊接頭

這個接頭支持一個選配的無線發

(5 針 IR1)

送和接受紅外線的模塊。

( 見第 2 頁第 23 項 )

1

IRTX

+5VSB

DUMMY

IRRX

GND

164

ASRock  B75M-DGS  Motherboard

簡體中文

CPU 風扇接頭

請將 CPU 風扇連接線接到這個接

(4 針 CPU_FAN1)

頭，讓黑線與接地的針腳相接。

( 見第 2 頁第 2 項 )

雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的

3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇

連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。

3-Pin 風扇的安裝

Pin 1-3 連接

根據下面的針腳說明連接機箱上的電源開關、重啟按鈕與系統狀態指示燈

到這個排針。根據之前請注意針腳的正負極。

PWRBTN( 電源開關 ):

連接機箱前面板的電源開關。您可以設置用電源鍵關閉系統的方式。

RESET( 重啟開關 ):

連接機箱前面板的重啟開關。當電腦死機且無法正常重新啟動時 , 可按下

重啟開關重新啟動電腦。

PLED( 系統電源指示燈 ):

連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。當系

統處于 S1/S3 待機模式時 , 此指示燈保持閃爍。當系統處于 S4 待機模式

或關機 (S5) 模式時 , 此指示燈熄滅。

HD LED( 硬盤活動指示燈 ):

連接機箱前面板的硬盤動作指示燈。當硬盤正在讀取或寫入數據時 , 此指

示燈亮起。

前面板設計因機箱不同而有差異。前面板模塊一般由電源開關、重啟開

關、電源指示燈、硬盤動作指示燈、喇叭等構成。將您的機箱前面板連接

到此排針時 , 請確認連接線與針腳上的說明相對應。

機箱喇叭接頭

請將機箱喇叭連接到這個接頭。

(4 針 SPEAKER1)

( 見第 2 頁第 16 項 )

機箱 , 電源風扇接頭

請將風扇連接線接到這個接頭，

(4 針 CHA_FAN1)

並讓黑線與接地的針腳相接。

( 見第 2 頁第 10 項 )

CHA_FAN1 支持風扇控制。

(3 針 PWR_FAN1)

( 見第 2 頁第 26 項 )

GND

+12V

PWR_FAN_SPEED

FAN_SPEED_CONTROL

GND

+12V

CHA_FAN_SPEED

GND

+12V

CPU_FAN_SPEED

FAN_SPEED_CONTROL

1  2  3  4

165

ASRock  B75M-DGS  Motherboard

簡體中文

ATX 12V 接頭

請將一個 ATX 12V 電源供應器接

(4 針 ATX12V1)

到這個接頭。

( 見第 2 頁第 1 項 )

ATX 電源接頭

請將 ATX 電源供應器連接到這個

(24 針 ATXPWR1)

接頭。

( 見第 2 頁第 5 項 )

12

 1

24

13

雖然此主板提供 24-pin ATX 電源接口 , 但是您仍然可以使用

傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順著

Pin 1 和 Pin 13 插上電源接頭。

20-Pin ATX 電源安裝說明

12

 1

24

13

串行接口連接器

這個 COM1 端口支持一個串行接

(9 針 COM1)

口的外設。

( 見第 2 頁第 19 項 )

1

Signal

GND

機箱開啟警告功能接針

本主板支持機箱開啟偵測功

(2 針 CI1)

能 , 可偵測機箱蓋是否被移動

( 見第 2 頁第 24 項 )

。此功能需機箱具備機箱開

啟偵測設計。
