ASRock  AD2700B-ITX / AD2500B-ITX  Motherboard

1. Introduction

Merci pour votre achat d’une carte mère ASRock

AD2700B-ITX / AD2500B-ITX

, une

carte mère très

fi

 able produite selon les critères de qualité rigoureux de ASRock.

Elle offre des performances excellentes et une conception robuste conformément à

l’engagement d’ASRock sur la qualité et la

fi

 abilité au long terme.

Ce Guide d’installation rapide présente la carte mère et constitue un guide

d’installation pas à pas. Des informations plus détaillées concernant la carte

mère pourront être trouvées dans le manuel l’utilisateur qui se trouve sur le CD

d’assistance.

 Les

spéci

fi

 cations de la carte mère et le BIOS ayant pu être mis à

jour, le contenu de ce manuel est sujet à des changements sans

 noti

fi

 cation. Au cas où n’importe qu’elle modi

fi

 cation intervenait sur ce

manuel, la version mise à jour serait disponible sur le site web

ASRock sans nouvel avis. Vous trouverez les listes de prise en

charge des cartes VGA et CPU également sur le site Web ASRock.

Site web ASRock,   http://www.asrock.com

Si vous avez besoin de support technique en relation avec cette carte

mère, veuillez consulter notre site Web pour de plus amples

informations particulières au modèle que vous utilisez.

 www.asrock.com/support/index.asp

1.1  Contenu du paquet

Carte mère ASRock

AD2700B-ITX / AD2500B-ITX

(Facteur de forme Mini-ITX: 6.7 pouces x 6.7 pouces, 17.0 cm x 17.0 cm)

Guide d’installation rapide ASRock

AD2700B-ITX / AD2500B-ITX

CD de soutien ASRock

AD2700B-ITX / AD2500B-ITX

Deux câbles de données de série ATA (SATA) (en option)

Un I/O Panel Shield

Français

background image

34

ASRock  AD2700B-ITX / AD2500B-ITX  Motherboard

1.2 Spécifications

 Format

- Facteur de forme Mini-ITX:

  6.7 pouces x 6.7 pouces, 17.0 cm x 17.0 cm

- Accessoires de Carte mère (AD2700B-ITX)

- Condensateur résistant pour alimentation de processeur



  (AD2500B-ITX)

 CPU

- Processeur Intel

®

 Atom

TM

 double-cœur D2700 (2.13 GHz)

  (AD2700B-ITX)

- Processeur Intel

®

 Atom

TM

 double-cœur D2500 (1.86 GHz)

  (AD2500B-ITX)

- Prise en charge de la technologie Hyper-Threading

  (AD2700B-ITX) (voir

ATTENTION 1

)

 Chipsets

- Southbridge: Intel

®

 NM10 Express

 Mémoire

- 2 x slots SO-DIMM DDR3

- Supporte DDR3 1066/800 non-ECC, sans amortissement

  mémoire

- Capacité maxi de mémoire système: 4GB

  (voir

ATTENTION 2

)

 Slot d’extension

- 1 x slot PCI

 VGA sur carte

- Intel

®

 PowerVR SGX545

- DirectX 9.0, Pixel Shader 3.0

- Prend en charge le D-Sub avec une résolution maximale



  jusqu’à 1920x1200 @ 60Hz

 Audio

- 5.1 Son haute dé

fi

 nition de CH (codec audio VIA

®

 VT1705)

 LAN

- PCIE x1 Gigabit LAN 10/100/1000 Mb/s

 (AD2700B-ITX)

- Realtek RTL8111E

- Support du Wake-On-LAN

- Prise en charge de la détection de câble LAN

- Prend en charge la norme Energy Ef

fi

 cient Ethernet

  (Ethernet à ef

fi

 cacité énergétique) 802.3az

- Supporte PXE

 LAN

- Realtek PCIE x1 LAN RTL8105E

 (AD2500B-ITX)

- Vitesse 10/100 Mb/s

- Support du Wake-On-LAN

- Supporte PXE

 Panneau arrière

I/O Panel

 (AD2700B-ITX)

- 1 x port souris PS/2

- 1 x port clavier PS/2

- 1 x port parallèle: Support ECP/EPP

- 1 x port série: COM 1

Français

background image

35

ASRock  AD2700B-ITX / AD2500B-ITX  Motherboard

Français

- 1 x port VGA

- 2 x ports USB 2.0 par défaut

- 2 x ports USB 3.0 par défaut

- 1 x port LAN RJ-45 avec LED (ACT/LED CLIGNOTANTE et

  LED VITESSE)

- Prise HD Audio: Entrée Ligne / Haut-parleur frontal /

  Microphone

 Panneau arrière

I/O Panel

 (AD2500B-ITX)

- 1 x port souris PS/2

- 1 x port clavier PS/2

- 1 x port parallèle: Support ECP/EPP

- 1 x port série: COM 1

- 1 x port VGA

- 4 x ports USB 2.0 par défaut

- 1 x port LAN RJ-45 avec LED (ACT/LED CLIGNOTANTE et

  LED VITESSE)

- Prise HD Audio: Entrée Ligne / Haut-parleur frontal /

  Microphone

 USB 3.0

- 2 x ports USB3.0 à l’arrière par ASMedia ASM1042,

 (AD2700B-ITX)

  prennent en charge USB 1.0/2.0/3.0 jusqu’à 5 Gb/s

 Connecteurs

- 2 x connecteurs SATA2, prennent en charge un taux de

  transfert de données pouvant aller jusqu’à 3.0Go/s,

  supporte NCQ, AHCI et « Hot Plug » (Branche ment à

  chaud)

- 1 x En-tête du module infrarouge

- 1 x Barrette pour module à infrarouges grand public

- Connecteur pour ventilateur de CPU/Châssis

- br. 24 connecteur d’alimentation ATX

- Connecteur audio panneau avant

- 2 x En-tête USB 2.0 (prendre en charge 4 ports USB 2.0



  supplémentaires)

 BIOS

- 16Mb BIOS AMI

- AMI UEFI Legal BIOS avec support GUI

- Support du “Plug and Play”

- Compatible pour événements de réveil ACPI 1.1

- Gestion jumperless

- Support SMBIOS 2.3.1

 CD d’assistance

- Pilotes, utilitaires, logiciel anti-virus (version d’évaluation),

  CyberLink MediaEspresso 6.5 Trial, Suite logicielle ASRock

  (CyberLink DVD Suite et Version OEM et d’essai; Creative



  Sound Blaster X-Fi MB - Version d’essai; Suite multimédia

  ASRock MAGIX - OEM)

background image

36

ASRock  AD2700B-ITX / AD2500B-ITX  Motherboard

 Caractéristique

-

ASRock l’Instant Boot

unique

- ASRock Instant Flash (voir

ATTENTION 3

)

- Chargeur ASRock APP (voir

ATTENTION 4

)

- ASRock SmartView (voir

ATTENTION 5

)

- ASRock XFast USB (voir

ATTENTION 6

)

- ASRock XFast LAN (voir

ATTENTION 7

)

- L’accélérateur hybride:



- Contrôle direct de la fréquence CPU

  (voir

ATTENTION 8

)



- ASRock U-COP (voir

ATTENTION 9

- Garde d’échec au démarrage (B.F.G.)

 Surveillance

- Contrôle de la température CPU

système

- Mesure de température de la carte mère

- Tachéomètre ventilateur CPU

- Tachéomètre ventilateur châssis

- Ventilateur silencieux d’unité centrale/châssis

- Monitoring de la tension: +12V, +5V, +3.3V, Vcore

OS

 -

Microsoft

®

 Windows

®

 7 32-bit

Certi

fi

 cations

- FCC, CE, WHQL

- Prêt pour ErP/EuP (alimentation Prêt pour ErP/EuP requise)

  (voir

ATTENTION 10

)

 * Pour de plus amples informations sur les produits, s’il vous plaît visitez notre site web:

   http://www.asrock.com

 ATTENTION

Il est important que vous réalisiez qu’il y a un certain risque à effectuer

l’overclocking, y compris ajuster les réglages du BIOS, appliquer la technologie

Untied Overclocking, ou utiliser des outils de tiers pour l’overclocking. L’overclocking

peut affecter la stabilité de votre système, ou même causer des dommages aux

composants et dispositifs de votre système. Si vous le faites, c’est à vos frais et

vos propres risques. Nous ne sommes pas responsables des dommages possibles

causés par l’overclocking.

Français

background image

37

ASRock  AD2700B-ITX / AD2500B-ITX  Motherboard

Français

ATTENTION!

1.  En ce qui concerne le paramétrage “Hyper-Threading Technology”,

veuillez consulter la page 31 du manuel de l’utilisateur sur le CD tech-

nique.

2.  A cause des limites de la puce, la taille de la mémoire réservée pour le

système peut être inférieure à 4 Go sous Windows

®

OS.

3.  O ASRock Instant Flash é um utilitário de

fl

 ash do BIOS incorporado na

memória Flash ROM. Esta prática ferramenta de actualização do BIOS

permite-lhe actualizar o BIOS do sistema sem necessitar de entrar nos

sistemas operativos, como o MS-DOS ou o Windows

®

. Com este

utilitário, poderá premir a tecla <F6> durante o teste de arranque POST

ou premir a tecla <F2> para exibir o menu de con

fi

 guração do BIOS para

aceder ao ASRock Instant Flash. Execute esta ferramenta para guardar

o novo

fi

 cheiro de BIOS numa unidade

fl

 ash USB, numa disquete ou

num disco rígido, em seguida, poderá actualizar o BIOS com

apenas alguns cliques sem ter de utilizar outra disquete ou outro compli-

cado utilitário de

fl

 ash. Note que a unidade

fl

 ash USB ou a unidade de

disco rígido devem utilizar o sistema de

fi

 cheiros FAT32/16/12.

4.  Si vous désirez un moyen plus rapide et moins contraignant de recharger

vos appareils Apple tels que iPhone/iPod/iPad Touch, ASRock a préparé

pour vous la solution idéale - le chargeur ASRock APP. Il suf

fi

 t d’installer

le pilote du chargeur APP, et vous pourrez recharger rapidement votre

iPhone à partir de votre ordinateur, jusqu’à 40% plus vite qu’avant. Le

chargeur ASRock APP vous permet de charger rapidement et simultané-

ment plusieurs appareils Apple, et le chargement continu est même

pris en charge lorsque le PC passe en mode Veille (S1), Suspension à la

RAM (S3), hibernation (S4) ou hors tension (S5). Lorsque le pilote du

chargeur APP est installé, vous découvrez un mode de mise en charge

tout à fait inédit.

Site web ASRock : http://www.asrock.com/Feature/AppCharger/index.asp

5.  SmartView, une nouvelle fonction du navigateur Internet, est une page

de démarrage intelligente de IE, comportant à la fois vos sites Internet

les plus visités, votre historique, vos amis Facebook et l’actualité en

temps réel, le tout sur une vue optimisée pour une expérience de l’Internet

encore plus personnelle. Les cartes mères ASRock sont équipées en ex-

clusivité de l’utilitaire SmartView, ce qui vous permet de garder le contact

avec vos amis itinérants. Pour utiliser la fonction SmartView, veuillez

vous assurez que votre version de système d’exploitation est Windows

®

 7,

et que vous utilisez le navigateur IE8.

Site Internet ASRock : http://www.asrock.com/Feature/SmartView/index.

asp

6.  ASRock XFast USB permet d’améliorer les performances de votre péri-

phérique de stockage USB. Les performances réelles dépendent des

propriétés du périphérique.

background image

38

ASRock  AD2700B-ITX / AD2500B-ITX  Motherboard

7.  ASRock XFast LAN fournit un accès Internet plus rapide, avec les avan-

tages suivants. Priorisation d’application LAN : Vous pouvez con

fi

 gurer

votre priorité d’application idéalement et/ou ajouter des nouveaux pro-

grammes. Latence plus basse dans les jeux : Après avoir réglé la priorité

de jeux en ligne plus haute, cela peut réduire la latence dans les jeux.

Forme du tra

fi

 c : Vous pouvez regarder des vidéos HD YouTube et té-

lécharger simultanément des

fi

 chiers. Analyse en temps réel de vos don-

nées : Avec la fenêtre d’état, vous pouvez facilement reconnaître les

fl

 ux

de données que vous êtes en train de transférer.

8.  Même si cette carte mère offre un contrôle sans souci, il n’est pas re-

commandé d’y appliquer un over clocking. Des fréquences de bus CPU

autres que celles recommandées risquent de rendre le système instable

ou d’endommager le CPU et la carte mère.

9.  Lorsqu’une surchauffe du CPU est détectée, le système s’arrête

automatiquement. Avant de redémarrer le système, veuillez véri

fi

 er  que

le ventilateur d’UC sur la carte mère fonctionne correctement et débran-

chez le cordon d’alimentation, puis rebranchez-le. Pour améliorer la dis-

sipation de la chaleur, n’oubliez pas de mettre de la pâte thermique entre

le CPU le dissipateur lors de l’installation du PC.

10.  EuP, qui signi

fi

 e Energy Using Product (Produit Utilisant de l’Energie),

est une disposition établie par l’Union Européenne pour dé

fi

 nir la con-

sommation de courant pour le système entier. Conformément à la norme

EuP, le courant CA total du système entier doit être inférieur à 1 W en

mode d’arrêt. Pour être conforme à la norme EuP, une carte mère EuP

et une alimentation EuP sont requises. Selon les suggestions d’Intel’,

l’alimentation électrique EuP doit correspondre à la norme, qui est que

l’ef

fi

 cacité électrique de 5v en mode de veille doit être supérieure à 50%

pour 100 mA de consommation de courant. Pour choisir une alimentation

électrique conforme à la norme EuP, nous vous recommandons de con-

sulter votre fournisseur de courant pour plus de détails.

Français

background image

39

ASRock  AD2700B-ITX / AD2500B-ITX  Motherboard

Français

1.3 Réglage des cavaliers

L’illustration explique le réglage des cava-

liers. Quand un capuchon est placé sur les

broches, le cavalier est « FERME ». Si au-

cun capuchon ne relie les broches,le cava-

lier est « OUVERT ». L’illustration montre un

cavalier à 3 broches dont les broches 1 et 2

sont  « FERMEES » quand le capuchon est

placé sur ces 2 broches.

Le

cavalier

  Description

Effacer la CMOS

(CLRCMOS1,

le cavalier à 2 broches)

(voir p.2 ou 3  No. 11)

Note:  CLRCMOS1 vous permet d’effacer les données de la CMOS. Ces données

incluent les informations système telles que le mot de passe, la date, l’heure,

et les paramètres du système. Pour restaurer les paramètres système à leur

valeur par défaut, éteignez l’ordinateur et débranchez le câble d’alimentation.

Puis placez un cavalier sur les pins CLRCMOS1 pendant 5 secondes. N’ou-

bliez pas de retirer le cavalier avant après avoir restauré le CMOS.

le cavalier à 2 broches

background image

40

ASRock  AD2700B-ITX / AD2500B-ITX  Motherboard

Français

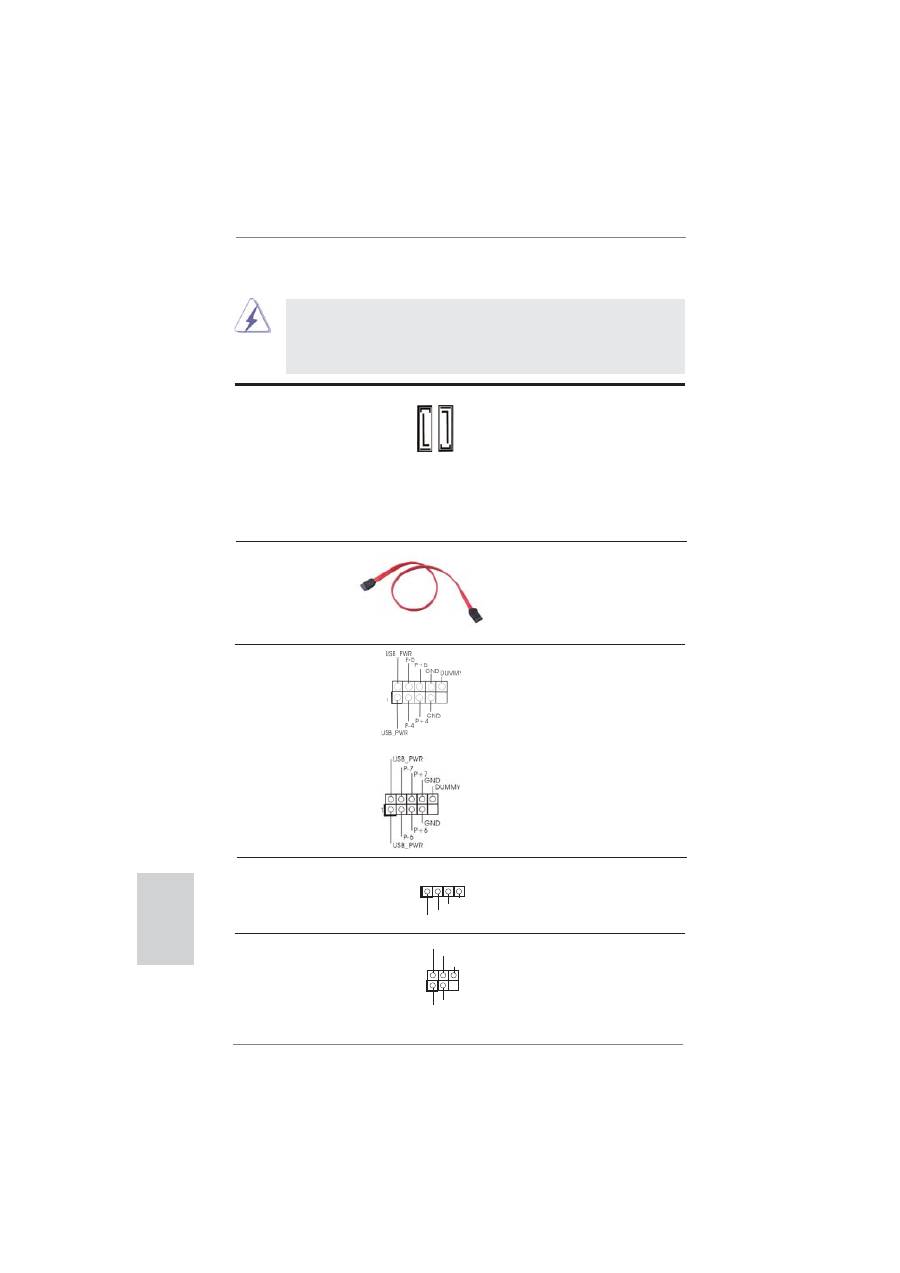

1.4 En-têtes et Connecteurs sur Carte

Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers.

NE PAS placer les capuchons de cavalier sur ces en-têtes et con-

necteurs. Le fait de placer les capuchons de cavalier sur les en-têtes

et connecteurs causera à la carte mère des dommages irréversibles!

Connecteurs Série ATAII

Ces deux connecteurs Série

(SATAII_1: voir  p.2 ou 3  No. 14)

ATAII (SATAII) prennent en

(SATAII_2: voir  p.2 ou 3  No. 6)

charge les câbles SATA pour

les périphériques de stockage

internes. L’interface SATAII

actuelle permet des taux

transferts de données pouvant

aller jusqu’à 3,0 Gb/s.

Câble de données

Toute cote du cable de data

Série ATA (SATA)

SATA peut etre connecte au

(en option)

disque dur SATA / SATAII /

ou au connecteur SATAII sur la

 carte

mere.

En-tête USB 2.0

A côté des ports

(USB4_5 br.9)

USB 2.0 par défaut sur le

(voir  p.2 ou 3  No. 13)

panneau E/S, il y a deux

embases USB 2.0 sur cette

carte mère. Chaque embase

USB 2.0 peut prendre en

(USB6_7 br.9)

charge 2 ports USB 2.0.

(voir  p.2 ou 3  No. 7)

En-tête du module infrarouge

Cet en-tête supporte un module

(IR1  br.5)

infrarouge optionnel de

(voir  p.2 ou 3  No. 8)

transfert et de réception sans

fi

 l.

1

IRTX

+5VSB

DUMMY

IRRX

GND

SA

TAII_2

SA

TAII_1

1

ATX+5VSB

IRTX

GND

IRRX

Barrette pour module à infrarouges grand public

Cette barrette peut être utilisée

(CIR1  br.4)

pour connecter des récepteur

(voir  p.2 ou 3  No. 10)

background image

41

ASRock  AD2700B-ITX / AD2500B-ITX  Motherboard

Français

Connecteur audio panneau

C’est une interface pour

(HD_AUDIO1 br. 9)

un câble avant audio en façade

(voir p.2 ou 3  No. 17)

qui permet le branchement et

le contrôle commodes de

 périphériques

audio.

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

Connectez l’interrupteur d’alimentation, l’interrupteur de réinitialisation et

l’indicateur d’état du système du châssis sur cette barrette en respectant

l’affectation des broches décrite ci-dessous. Faites attention aux broches

positives et négatives avant de connecter les câbles.

PWRBTN (Interrupteur d’alimentation):

Connectez ici le connecteur d’alimentation sur le panneau avant du

châssis. Vous pouvez con

fi

 gurer la façon de mettre votre système hors

tension avec l’interrupteur d’alimentation.

RESET (Interrupteur de réinitialisation):

Connectez ici le connecteur de réinitialisation sur le panneau avant du

châssis. Appuyez sur l’interrupteur de réinitialisation pour redémarrer

l’ordinateur s’il se bloque ou s’il n’arrive pas à redémarrer normalement.

PLED (DEL alimentation système):

Connectez ici l’indicateur d’état de l’alimentation sur le panneau avant

du châssis. Ce voyant DEL est allumé lorsque le système est en

marche. Le voyant DEL clignote lorsque le système est en mode veille

S1. Le voyant DEL est éteint lorsque le système est en mode veille S3/

S4 ou lorsqu’il est éteint (S5).

En-tête du panneau système

Cet en-tête permet d’utiliser

(PANEL1  br.9)

plusieurs fonctions du

(voir  p.2 ou 3  No. 9)

panneau système frontal.

1. L’audio à haute dé

fi

 nition (HDA) prend en charge la détection de

fi

 che,

    mais le

fi

 l de panneau sur le châssis doit prendre en charge le HDA pour

    fonctionner correctement. Veuillez suivre les instructions dans notre

    manuel et le manuel de châssis a

fi

 n installer votre système.

2. Si vous utilisez le panneau audio AC’97, installez-le sur l’adaptateur audio

    du panneau avant conformément à la procédure ci-dessous :



    A. Connectez Mic_IN (MIC) à MIC2_L.



    B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L.

    C. Connectez Ground (GND) à Ground (GND).



    D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous

         n’avez pas besoin de les connecter pour le panneau audio AC’97.

background image

42

ASRock  AD2700B-ITX / AD2500B-ITX  Motherboard

Français

En-tête du haut-parleur

Veuillez connecter le

de châssis

haut-parleur de châssis sur

(SPEAKER1 br. 4)

 cet

en-tête.

(voir  p.2 ou 3  No. 12)

Connecteur pour châssis

(CHA_FAN1 br. 3)

(voir  p.2 ou 3  No. 3)

Branchez les câbles du

ventilateur aux connecteurs pour

ventilateur et faites correspondre

le

fi

 l noir à la broche de terre.

HDLED (DEL activité du disque dur):

Connectez ici le voyant DEL d’activité du disque dur sur le panneau

avant du châssis. Ce voyant DEL est allumé lorsque le disque dur est en

train de lire ou d’écrire des données.

Le design du panneau avant peut varier en fonction du châssis. Un

module de panneau avant consiste principalement en : interrupteur

d’alimentation, interrupteur de réinitialisation, voyant DEL d’alimentation,

voyant DEL d’activité du disque dur, haut-parleur, etc. Lorsque vous

connectez le panneau avant de votre châssis sur cette barrette, véri

fi

 ez

bien à faire correspondre les

fi

 ls et les broches.

Connecteur du ventilateur

Veuillez connecter le câble de

de l’UC

ventilateur d’UC sur ce

(CPU_FAN1 br. 3)

connecteur et brancher le

fi

 l

(voir  p.2 ou 3  No. 1)

noir sur la broche de terre.

En-tête d’alimentation ATX

Veuillez connecter l’unité

(ATXPWR1 br. 24)

d’alimentation ATX sur cet en-

(voir  p.2 ou 3  No. 5)

 tête.

12

 1

24

13

Bien que cette carte mère fournisse un connecteur de

courant ATX 24 broches, elle peut encore fonctionner

si vous adopter une alimentation traditionnelle ATX 20

broches. Pour utiliser une alimentation ATX 20 broches,

branchez à l’alimentation électrique ainsi qu’aux

broches 1 et 13.

20-Installation de l’alimentation électrique ATX

12

 1

24

13

GND

+12V

CPU_FAN_SPEED
