ASRock  AD2700B-ITX / AD2500B-ITX  Motherboard

1. Einführung

Wir danken Ihnen für den Kauf des ASRock

AD2700B-ITX / AD2500B-ITX

 Moth-

erboard, ein zuverlässiges Produkt, welches unter den ständigen, strengen Qual-

itätskontrollen von ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und

robustes Design, gemäß der Verp

fl

 ichtung von ASRock zu Qualität und Halbarkeit.

Diese Schnellinstallationsanleitung führt in das Motherboard und die schrittweise

Installation ein. Details über das Motherboard

fi

 nden Sie in der Bedienungsanleitung

auf der Support-CD.

Da sich Motherboard-Spezi

fi

 kationen und BIOS-Software verändern

können, kann der Inhalt dieses Handbuches ebenfalls jederzeit geändert

werden. Für den Fall, dass sich Änderungen an diesem Handbuch

ergeben, wird eine neue Version auf der ASRock-Website, ohne weitere

Ankündigung, verfügbar sein. Die neuesten Gra

fi

 kkarten und unterstützten

CPUs sind auch auf der ASRock-Website aufgelistet.

ASRock-Website:    http://www.asrock.com

Wenn Sie technische Unterstützung zu Ihrem Motherboard oder spezi

fi

 sche

Informationen zu Ihrem Modell benötigen, besuchen Sie bitte unsere

 Webseite:

 www.asrock.com/support/index.asp

1.1  Kartoninhalt

ASRock

AD2700B-ITX / AD2500B-ITX

 Motherboard

(Mini-ITX-Formfaktor: 17.0 cm x 17.0 cm; 6.7 Zoll x 6.7 Zoll)

ASRock

AD2700B-ITX / AD2500B-ITX

 Schnellinstallationsanleitung

ASRock

AD2700B-ITX / AD2500B-ITX

 Support-CD

Zwei Serial ATA (SATA) -Datenkabel (optional)

Ein I/O Shield

Deutsch

23

ASRock  AD2700B-ITX / AD2500B-ITX  Motherboard

Deutsch

1.2 Spezifikationen

 Plattform

- Mini-ITX-Formfaktor: 17.0 cm x 17.0 cm; 6.7 Zoll x 6.7 Zoll

- Alle Feste Kondensatordesign (AD2700B-ITX)

- Festkondensator für CPU-Leistung (AD2500B-ITX)

 CPU

 -

Intel

®

 Dual-Core Atom

TM

-Prozessor D2700 (2.13 GHz)

  (AD2700B-ITX)

 -

Intel

®

 Dual-Core Atom

TM

-Prozessor D2500 (1.86 GHz)

  (AD2500B-ITX)

- Unterstützt Hyper-Threading-Technologie (AD2700B-ITX)

  (siehe

VORSICHT 1

)

 Chipsatz

- Southbridge: Intel

®

 NM10 Express

 Speicher

- 2 x SO-DIMM für DDR3

- Unterstützt DDR3 1066/800 non-ECC, ungepufferter

  Speicher

- Max. Kapazität des Systemspeichers: 4GB

  (siehe

VORSICHT 2

)

 Erweiterungs-

- 1 x PCI -Steckplätze

steckplätze

 Onboard-VGA

- Intel

®

 PowerVR SGX545

- DirectX 9.0, Pixel Shader 3.0

- Unterstützt D-Sub mit einer maximalen Au

fl

 ösung von

  1920 x 1200 bei 60 Hz

 Audio

- 5.1 CH HD Audio (VIA

®

 VT1705 Audio Codec)

 LAN

- PCIE x1 Gigabit LAN 10/100/1000 Mb/s

(AD2700B-ITX)

- Realtek RTL8111E

- Unterstützt Wake-On-LAN

- Unterstützt LAN-Kabelerkennung

- Unterstützt energieef

fi

 zientes Ethernet 802.3az

- Unterstützt PXE

 LAN

- Realtek PCIE x1 LAN RTL8105E

(AD2500B-ITX)

- Speed 10/100 Mb/s

- Unterstützt Wake-On-LAN

- Unterstützt PXE

E/A-Anschlüsse

I/O Panel

 an der

- 1 x PS/2-Mausanschluss

Rückseite

- 1 x PS/2-Tastaturanschluss

(AD2700B-ITX)

- 1 x Parallel Port (ECP/EPP Support)

- 1 x Serieller port: COM 1

- 1 x VGA port

- 2 x Standard-USB 2.0-Anschlüsse

24

ASRock  AD2700B-ITX / AD2500B-ITX  Motherboard

- 2 x Standard-USB 3.0-Anschlüsse

- 1 x RJ-45 LAN Port mit LED (ACT/LINK LED und SPEED

  LED)

- HD Audiobuchse: Audioeingang / Lautsprecher vorne /

  Mikrofon

E/A-Anschlüsse

I/O Panel

 an der

- 1 x PS/2-Mausanschluss

Rückseite

- 1 x PS/2-Tastaturanschluss

(AD2500B-ITX)

- 1 x Parallel Port (ECP/EPP Support)

- 1 x Serieller port: COM 1

- 1 x VGA port

- 4 x Standard-USB 2.0-Anschlüsse

- 1 x RJ-45 LAN Port mit LED (ACT/LINK LED und SPEED

  LED)

- HD Audiobuchse: Audioeingang / Lautsprecher vorne /

  Mikrofon

 USB3.0

- 2 x USB 3.0-Ports an der Rückseite durch ASMedia

(AD2700B-ITX)

  ASM1042, unterstützt USB 1.0/2.0/3.0 mit bis zu 5 Gb/s

 Anschlüsse

- 2 x SATA2 3,0 GB/s-Anschlüsse, unterstützen NCQ-, AHCI-

  und „Hot Plug“ (Hot-Plugging)- Funktionen

- 1 x Infrarot-Modul-Header

- 1 x Consumer Infrared-Modul-Header

 -

CPU/Gehäuselüfter-Anschluss

 -

24-pin

ATX-Netz-Header

- Anschluss für Audio auf der Gehäusevorderseite

- 2 x USB 2.0-Anschlüsse (Unterstützung 4 zusätzlicher

  USB 2.0-Anschlüsse)

BIOS

- 16Mb AMI BIOS

- AMIs Legal BIOS UEFI mit GUI-Unterstützung

- Unterstützung für “Plug and Play”

 -

ACPI

1.1-Weckfunktionen

 -

JumperFree-Übertaktungstechnologie

- SMBIOS 2.3.1

 CD d’assistance

- Pilotes, utilitaires, logiciel anti-virus (version d’évaluation),

  CyberLink MediaEspresso 6.5 Trial, Suite logicielle ASRock

  (CyberLink DVD Suite et Version OEM et d’essai; Creative

  Sound Blaster X-Fi MB - Testversion; ASRock MAGIX-

  Multimedia-Suite - OEM)

 Einzigartige

 -

ASRock

Sofortstart

 Eigenschaft

- ASRock Instant Flash (siehe

VORSICHT 3

)

- ASRock APP Charger (siehe

VORSICHT 4

)

- ASRock SmartView (siehe

VORSICHT 5

)

Deutsch

25

ASRock  AD2700B-ITX / AD2500B-ITX  Motherboard

Deutsch

- ASRock XFast USB (siehe

VORSICHT 6

)

- ASRock XFast LAN (siehe

VORSICHT 7

)

- Hybrid Booster:

- Schrittloser CPU-Frequenz-Kontrolle

      (siehe

VORSICHT 8

)

- ASRock U-COP (siehe

VORSICHT 9

)

- Boot Failure Guard (B.F.G. – Systemstartfehlerschutz)

Hardware Monitor

  - Überwachung der CPU-Temperatur

 -

Motherboardtemperaturerkennung

- Drehzahlmessung für CPU-Lüfter

- Drehzahlmessung für Gehäuselüfter

 -

CPU/Gehäuse-Lüftergeräuschdämpfung

- Spannungsüberwachung: +12V, +5V, +3.3V, Vcore

 Betriebssysteme

- Unterstützt Microsoft

®

Windows

®

 7 32-Bit

Zerti

fi

 zierungen

- FCC, CE, WHQL

- Gemäß Ökodesign-Richtlinie (ErP/EuP) (Stromversorgung

  gemäß Ökodesign-Richtlinie (ErP/EuP) erforderlich)

  (siehe

VORSICHT 10

)

 * Für die ausführliche Produktinformation, besuchen Sie bitte unsere Website:

   http://www.asrock.com

 WARNUNG

Beachten Sie bitte, dass Overclocking, einschließlich der Einstellung im BIOS,

Anwenden der Untied Overclocking-Technologie oder Verwenden von Overclocking-

Werkzeugen von Dritten, mit einem gewissen Risiko behaftet ist. Overclocking kann

sich nachteilig auf die Stabilität Ihres Systems auswirken oder sogar Komponenten

und Geräte Ihres Systems beschädigen. Es geschieht dann auf eigene Gefahr und

auf Ihre Kosten. Wir übernehmen keine Verantwortung für mögliche Schäden, die

aufgrund von Overclocking verursacht wurden.

26

ASRock  AD2700B-ITX / AD2500B-ITX  Motherboard

 VORSICHT!

1.  Die Einstellung der “Hyper-Threading Technology”,

fi

 nden Sie auf Seite

31 des auf der Support-CD enthaltenen Benutzerhandbuches beschrie-

ben.

2.  Aufgrund von Chipset-Einschränkungen könnte unter Windows

®

OS die

für das System reservierte Speichergröße unterhalb von 4 GB liegen.

3.  ASRock Instant Flash ist ein im Flash-ROM eingebettetes BIOS-Flash-

Programm. Mithilfe dieses praktischen BIOS-Aktualisierungswerkzeugs

können Sie das System-BIOS aktualisieren, ohne dafür zuerst Betriebs-

systeme wie MS-DOS oder Windows

®

 aufrufen zu müssen. Mit diesem

Programm bekommen Sie durch Drücken der <F6>-Taste

während des POST-Vorgangs oder durch Drücken der <F2>-Taste im

BIOS-Setup-Menü Zugang zu ASRock Instant Flash. Sie brauchen dieses

Werkzeug einfach nur zu starten und die neue BIOS-Datei auf Ihrem

USB-Flash-Laufwerk, Diskettenlaufwerk oder der Festplatte zu speichern,

und schon können Sie Ihr BIOS mit nur wenigen Klickvorgängen ohne

Bereitstellung einer zusätzlichen Diskette oder eines anderen kompli-

zierten Flash-Programms aktualisieren. Achten Sie darauf, dass das

USB-Flash-Laufwerk oder die Festplatte das Dateisystem FAT32/16/12

benutzen muss.

4.  Wenn Sie nach einer schnelleren, weniger eingeschränkten Möglich-

keit zur Au

fl

 adung Ihrer Apple-Geräte (z. B. iPhone/iPad/iPod touch)

suchen, bietet ASRock Ihnen eine wunderbare Lösung – den ASRock

APP Charger. Installieren Sie einfach den ASRock APP Charger-Treiber;

dadurch lädt sich Ihr iPhone wesentlich schneller über einen Computer-

auf – genaugenommen bis zu 40 % schneller als zuvor. Der ASRock APP

Charger ermöglicht Ihnen die schnelle Au

fl

 adung mehrerer Apple-Geräte

gleichzeitig; der Ladevorgang wird sogar dann fortgesetzt, wenn der PC

den Ruhezustand (S1), Suspend to RAM-Modus (S3) oder Tiefschlafmo-

dus (S4) aufruft oder ausgeschaltet wird (S5). Nach der Installation des

APP Charger-Treibers können Sie im Handumdrehen das großartigste

Ladeerlebnis überhaupt genießen. ASRock-Webseite: http://www.asrock.

com/Feature/AppCharger/index.asp

5.  SmartView, eine neue Internetbrowserfunktion, ist eine intelligente IE-

Startseite, die meist besuchte Internetseiten, Ihren Browserverlauf,

Facebook-Freunde und Nachrichten in Echtzeit miteinander kombiniert:

In einer speziellen Ansicht, die das Internet noch angenehmer und aufre-

gender macht. ASRock-Motherboards werden exklusiv mit der Smart-

View-Software geliefert, die auch dafür sorgt, dass Sie immer mit Ihren

Freunden in Verbindung bleiben. Die SmartView-Funktionen können Sie

mit den Windows

®

-Betriebssystemen 7 und dem Internet Explorer ab

Version 8 nutzen.

ASRock-Website: http://www.asrock.com/Feature/SmartView/index.asp

Deutsch

27

ASRock  AD2700B-ITX / AD2500B-ITX  Motherboard

Deutsch

6.  ASRocks XFast USB dient der Steigerung der Leistungsfähigkeit Ihrer

USB-Speichergeräte. Die Leistung kann je nach Eigenschaften des

Gerätes variieren.

7.  ASRock XFast LAN bietet einen schnelleren Internetzugang mit den

nachfolgenden Vorteilen. LAN-Anwendungspriorisierung: Hiermit kon-

fi

 gurieren Sie auf ideale Weise Ihre Anwendungspriorität und/oder fügen

neue Programme hinzu. Niedrigere Latenzzeit bei Spielen: Nach Einstel-

lung einer höheren Online-Gamepriorität kann hiermit die Latenzzeit bei

Spielen herabgesetzt werden. Datenverkehrsgestaltung: Sie können

Youtube-Videos in HD anzeigen und gleichzeitig Dateien herunterladen.

Echtzeitanalyse Ihrer Daten: Über das Statusfenster können Sie schnell

ermitteln, welche Datenströme zur Zeit übertragen werden.

8.  Obwohl dieses Motherboard stufenlose Steuerung bietet, wird Over-

clocking nicht empfohlen. Frequenzen, die über den für den jeweiligen

Prozessor vorgesehenen liegen, können das System instabil werden

lassen oder die CPU beschädigen.

9.  Wird eine Überhitzung der CPU registriert, führt das System einen au-

tomatischen Shutdown durch. Bevor Sie das System neu starten,

prüfen Sie bitte, ob der CPU-Lüfter am Motherboard richtig funktioniert,

und stecken Sie bitte den Stromkabelstecker aus und dann wieder ein.

Um die Wärmeableitung zu verbessern, bitte nicht vergessen, etwas

Wärmeleitpaste zwischen CPU und Kühlkörper zu sprühen.

10.  EuP steht für Energy Using Product und kennzeichnet die Ökodesign-Richt-

linie, die von der Europäischen Gemeinschaft zur Festlegung des Ener-

gieverbrauchs von vollständigen Systemen in Kraft gesetzt wurde. Gemäß

dieser Ökodesign-Richtlinie (EuP) muss der gesamte Netzstromverbrauch

von vollständigen Systemen unter 1,00 Watt liegen, wenn sie ausgeschal-

tet sind. Um dem EuP-Standard zu entsprechen, sind ein EuP-fähiges

Motherboard und eine EuP-fähige Stromversorgung erforderlich. Gemäß

einer Empfehlung von Intel muss eine EuP-fähige Stromversorgung dem

Standard entsprechen, was bedeutet, dass bei einem Stromverbrauch von

100 mA die 5-Volt-Standby-Energieef

fi

 zienz höher als 50% sein sollte. Für

die Wahl einer EuP-fähigen Stromversorgung empfehlen wir Ihnen, weitere

Details beim Hersteller der Stromversorgung abzufragen.

28

ASRock  AD2700B-ITX / AD2500B-ITX  Motherboard

Deutsch

1.3 Einstellung der Jumper

Die Abbildung verdeutlicht, wie Jumper

gesetzt werden. Werden Pins durch

Jumperkappen verdeckt, ist der Jumper

“Gebrückt”. Werden keine Pins durch

Jumperkappen verdeckt, ist der Jumper

“Offen”. Die Abbildung zeigt einen 3-Pin

Jumper dessen Pin1 und Pin2  “Ge-

brückt” sind, bzw. es be

fi

 ndet sich eine

Jumper-Kappe auf diesen beiden Pins.

Jumper Einstellun

Beschreibung

CMOS löschen

(CLRCMOS1, 2-Pin jumper)

(siehe S.2 oder 3 - No. 11)

Hinweis:  Mit CLRCMOS1 können Sie die Daten im CMOS löschen. Die CMOS Da-

ten beinhalten die Systeminformationen wie Systemkennwort, Datum, Zeit

und System-Setupeinstellungen. Um die Einstellungen zu löschen und

Default-Werte wiederherzustellen, schalten Sie den Computer aus, ziehen

Sie den Netzstecker und überbrücken Sie 2-pin von CLRCMOS1 mithilfe

des Jumpers für 5 Sekunden.

2-pin jumper

29

ASRock  AD2700B-ITX / AD2500B-ITX  Motherboard

Deutsch

1.4 Integrierte Header und Anschlüsse

Integrierte Header und Anschlüsse sind KEINE Jumper. Setzen Sie KE-

INE Jumperkappen auf diese Header und Anschlüsse. Wenn Sie Jump-

erkappen auf Header und Anschlüsse setzen, wird das Motherboard

unreparierbar beschädigt!

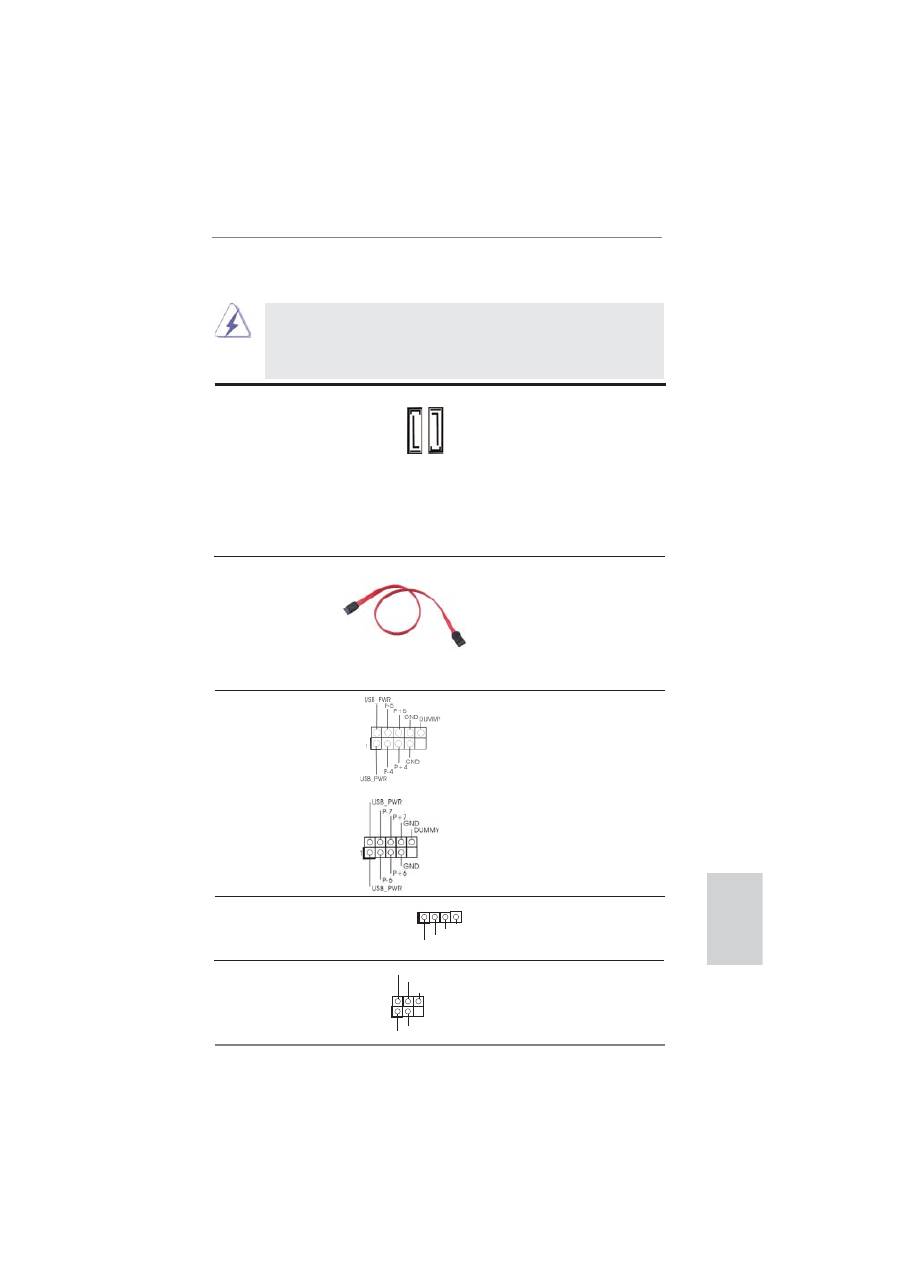

Seriell-ATAII-Anschlüsse

Diese zwei Serial ATAII-

(SATAII_1: siehe S.2 oder 3 - No. 14)

(SATAII-) Verbínder

(SATAII_2: siehe S.2 oder 3 - No. 6)

unterstützten SATA-Datenkabel

für interne

Massenspeichergeräte. Die

aktuelle SATAII-Schnittstelle

ermöglicht eine

 Datenübertragungsrate

bis

 3,0

Gb/s.

Serial ATA- (SATA-)

SJedes Ende des SATA

Datenkabel

Datenkabels kann an die SATA

(Option)

/ SATAII Festplatte

oder das SATAII

Verbindungsstück auf

dieser Hauptplatine

 angeschlossen

werden.

USB 2.0-Header

Zusätzlich zu den

(9-pol. USB4_5)

üblichen USB 2.0-Ports an den

(siehe S.2 oder 3 - No. 13)

 I/O-Anschlüssen

be

fi

 nden sich

zwei USB 2.0-

Anschlussleisten am

Motherboard. Pro USB 2.0-

(9-pol. USB6_7)

Anschlussleiste werden zwei

(siehe S.2 oder 3 - No. 7)

USB 2.0-Ports unterstützt.

Infrarot-Modul-Header

Dieser Header unterstützt ein

(5-pin IR1)

optionales, drahtloses Sende-

(siehe S.2 oder 3 - No. 8)

 und

Empfangs-Infrarotmodul.

1

IRTX

+5VSB

DUMMY

IRRX

GND

SA

TAII_2

SA

TAII_1

1

ATX+5VSB

IRTX

GND

IRRX

Consumer Infrared-Modul-Header

Dieser Header kann zum

(4-pin CIR1)

 Anschließen

Remote-

(siehe S.2 oder 3 - No. 10)

 Empfänger.

30

ASRock  AD2700B-ITX / AD2500B-ITX  Motherboard

1. High De

fi

 nition Audio unterstützt Jack Sensing (automatische Erkennung

    falsch angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung

    am Gehäuse HDA unterstützen muss, um richtig zu funktionieren.

    Beachten Sie bei der Installation im System die Anweisungen in unserem

    Handbuch und im Gehäusehandbuch.

2. Wenn Sie die AC’97-Audioleiste verwenden, installieren Sie diese wie

    nachstehend beschrieben an der Front-Audioanschlussleiste:

    A. Schließen Sie Mic_IN (MIC) an MIC2_L an.

    B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an OUT2_L an.

    C. Schließen Sie Ground (GND) an Ground (GND) an.

      D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht. Diese

          Anschlüsse müssen nicht an die AC’97-Audioleiste angeschlossen werden.

Anschluss für Audio auf

Dieses Interface zu einem

der Gehäusevorderseite

Audio-Panel auf der Vorder

(9-Pin  HD_AUDIO1)

seite Ihres Gehäuses,

(siehe S.2 oder 3 - No. 17)

ermöglicht Ihnen eine bequeme

Anschlussmöglichkeit und

 Kontrolle

über

Audio-Geräte.

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

Deutsch

Schließen Sie die Ein-/Austaste, die Reset-Taste und die

Systemstatusanzeige am Gehäuse an diesen Header an; befolgen Sie

dabei die nachstehenden Hinweise zur Pinbelegung. Beachten Sie die

positiven und negativen Pins, bevor Sie die Kabel anschließen.

PWRBTN (Ein-/Ausschalter):

Zum Anschließen des Ein-/Ausschalters an der Frontblende des Gehäu

ses. Sie können kon

fi

 gurieren, wie das System mit Hilfe des

Ein-/Ausschalters ausgeschaltet werden können soll.

RESET (Reset-Taste):

Zum Anschließen der Reset-Taste an der Frontblende des Gehäuses.

Mit der Reset-Taste können Sie den Computer im Falle eines Absturzes

neu

starten.

PLED (Systembetriebs-LED):

Zum Anschließen der Betriebsstatusanzeige an der Frontblende des

Gehäuses. Die LED leuchtet, wenn das System in Betrieb ist. Die LED

blinkt, wenn sich das System im Ruhezustand S1 be

fi

 ndet. Die LED

schaltet sich aus, wenn sich das System in den Modi S3/S4 be

fi

 ndet

oder ausgeschaltet ist (S5).

System Panel-Header

Dieser Header unterstützt

(9-pin PANEL1)

mehrere Funktion der

(siehe S.2 oder 3 - No. 9)

 Systemvorderseite.

31

ASRock  AD2700B-ITX / AD2500B-ITX  Motherboard

Deutsch

CPU-Lüfteranschluss

Verbinden Sie das CPU -

(3-pin  CPU_FAN1)

Lüfterkabel mit diesem

(siehe S.2 oder 3 - No. 1)

Anschluss und passen Sie den

schwarzen Draht dem

 Erdungsstift

an.

Gehäuse-Lüfteranschlüsse

(3-pin  CHA_FAN1)

(siehe S.2 oder 3 - No. 3)

Verbinden Sie die Lüfterkabel mit

den Lüfteranschlüssen, wobei

der schwarze Draht an den

Schutzleiterstift angeschlossen

wird.

Gehäuselautsprecher-Header

Schließen Sie den

(4-pin SPEAKER1)

 Gehäuselautsprecher

an

(siehe S.2 oder 3 - No. 12)

diesen Header an.

HDLED (Festplattenaktivitäts-LED):

Zum Anschließen der Festplattenaktivitäts-LED an der Frontblende des

Gehäuses. Die LED leuchtet, wenn die Festplatte Daten liest oder

schreibt.

Das Design der Frontblende kann je nach Gehäuse variiere. Ein

Frontblendenmodul besteht hauptsächlich aus einer Ein-/Austaste, einer

Reset-Taste, einer Betriebs-LED, einer Festplattenaktivitäts-LED,

Lautsprechern, etc. Stellen Sie beim Anschließen des

Frontblendenmoduls Ihres Gehäuses an diesem Header sicher, dass die

Kabel- und Pinbelegung korrekt übereinstimmen.

ATX-Netz-Header

Verbinden Sie die ATX-

(24-pin  ATXPWR1)

Stromversorgung mit diesem

(siehe S.2 oder 3 - No. 5)

 Header.

12

 1

24

13

Installation eines 20-pol. ATX-Netzteils

Obwohl dieses Motherboard einen 24-pol. ATX-

Stromanschluss bietet, kann es auch mit einem

  modi

fi

 zierten traditionellen 20-pol. ATX-Netzteil

verwendet werden. Um ein 20-pol. ATX-Netzteil zu

verwenden, stecken Sie den Stecker mit Pin 1 und

  Pin

13

ein.

12

 1

24

13

GND

+12V

CPU_FAN_SPEED
