1. Введение

Благодарим вас за покупку материнской платы ASRock A75M-ITX надежной материнской

платы, изготовленной в соответствии с постоянно предъявляемыми ASRock жесткими

требованиями к качеству. Она обеспечивает превосходную производительность и

отличается отличной конструкцией, которые отражают приверженность ASRock качеству и

долговечности.

Данное руководство по быстрой установке включает вводную информацию о материнской

плате и пошаговые инструкции по ее установке. Более подробные сведения о плате

можно найти в руководстве пользователя на компакт-диске поддержки.

Спецификации материнской платы и программное обеспечение

BIOS иногда изменяются, поэтому содержание этого руководства

может обновляться без уведомления. В случае любых

модификаций руководства его новая версия будет размещена на

веб-сайте ASRock без специального уведомления. Кроме того,

самые свежие списки поддерживаемых модулей памяти и

процессоров можно найти на сайте ASRock.

Адрес веб-сайта ASRock http://www.asrock.com

При необходимости технической поддержки по вопросам данной

материнской платы посетите наш веб-сайт для получения

информации об используемой модели.

www.asrock.com/support/index.asp

1.1 Комплектность

Материнская плата ASRock A75M-ITX

(форм-фактор Mini-ITX: 6,7 x 6,7 дюйма / 17,0 x 17,0 см)

Руководство по быстрой установке ASRock A75M-ITX

Компакт-диск поддержки ASRock A75M-ITX

2 x кабель данных Serial ATA (SATA) (дополнительно)

1 x аудиокабель с 3,5-мм штекерами (дополнительно)

1 x I/O Щит Группы ввода / вывода

ASRock напоминает...

®

Для обеспечения максимальной производительности ОС Windows

TM

TM

7 / 7 64-bit / Vista

/ Vista

64-bit рекомендуется в BIOS выбрать для

параметра Storage Configuration (Конфигурация запоминающего

Русский

устройства) режим AHCI. Подробные сведения о настройке BIOS см.

в руководстве пользователя на прилагаемом компакт-диске.

82

ASRock A75M-ITX Motherboard

1.2 Спецификации

Платформа - форм-фактор Mini-ITX: 6,7 x 6,7 дюйма / 17,0 x 17,0 см

- Весь Твердый Конденсаторный проект (высококачественные

конденсаторы с проводящим полимером; на 100% сделано в

Японии)

Процессор - Поддерживаются процессоры для гнезда Socket FM1 с

потребляемой мощностью до 100 Вт

TM

- Поддержка технологии AMD Cool ‘n’ Quiet

- UMI-Link GEN2

Набор микросхем - AMD A75 FCH (Hudson-D3)

Память - Поддержка технологии Dual Channel DDR3 Memory Technology

(см. ОСТОРОЖНО, пункт 1)

- 2 x гнезда DDR3 DIMM

- Поддержите DDR3 2400+(OC)/1866/1600/1333/1066/800

не- ECC, безбуферная память (см. ОСТОРОЖНО, пункт 2)

- Mакс. 16 Гб (см. ОСТОРОЖНО, пункт 3)

Гнезда - 1 x гнезда PCI Express 2.0 x16

расширения - Поддерживаются режимы AMD двойные видеокарты

Графика - Видеоадаптер AMD Radeon HD 65XX/64XX

- Поддержка DirectX 11, Pixel Shader 5.0

- Макс. объем разделяемой памяти 512Мб

(см. ОСТОРОЖНО, пункт 4)

- Двойственное VGA выходное устройство: поддерживает HDMI и

D-Sub порты через независимый контроллер дисплея

- Поддержка HDMI 1.4a с максимальным разрешением до 1920х1200

@ 60 Гц

- Поддержка D-Sub с максимальным разрешением до 1920х1600 @

60 Гц

- Поддержка Auto Lip Sync, Deep Color (12 бит на цветовой канал),

xvYCC и HBR (High Bit Rate Audio) через HDMI (необходим

монитор с разъемом HDMI) (см. ОСТОРОЖНО, пункт 5)

- Поддержка стандарта Blu-ray Stereoscopic 3D со спецификацией

HDMI 1.4a

TM

- Поддержка технологии AMD Steady Video

: новая функция

постобработки видеоизображения для автоматического устранения

дрожания при просмотре домашних и онлайновых видеозаписей

- Поддержка функции HDCP через разъемы HDMI

- Подержат Blu-луч 1080p (КОММУТАЦИОННАЯ ДОСКА) /

воспроизведение HD-DVD через разъемы HDMI

Аудиосистема - 7.1 CH HD Аудио HD с Довольной Защитой

(Кодер-декодер Аудио Realtek ALC892)

- Поддержка Premium Blu-ray audio

TM

- Поддержка технологии THX TruStudio

Русский

ЛВС - PCIE x 1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL8111E

- поддержка Wake-On-LAN

- Поддержка определения кабеля ЛВС

- Поддержка энергосберегающего интерфейса Ethernet 802.3az

- Поддержка PXE

83

ASRock A75M-ITX Motherboard

Разъемы ввода- I/O Panel

вывода на задней - 1 x порт мыши/клавиатуры PS/2

панели - 1 x порт PS/2

- 1 x D-Sub порт

- 1 x HDMI порт

- 1 x порт Optical SPDIF Out

- 2 x порта USB 2.0 на задней панели в стандартной

конфигурации

- 1 x eSATA3 порт

- 4 x порта USB 3.0 на задней панели в стандартной

конфигурации

- Разъем 1 x RJ-45 LAN с светодиодным индикатором (индикатор

ACT/LINK и индикатор SPEED)

- Соединитель звуковой подсистемы: тыльная колонка / центральная

/ субвуфер / линейный вход / передняя колонка / микрофон

(см. ПРЕДУПРЕЖДЕНИЕ 7)

SATA3 - 4 x разъема SATA3 6,0 Гбит/с, поддержка функций RAID (RAID 0,

RAID 1 и RAID 10), NCQ, AHCI и «горячего подключения»

USB 3.0 - 4 x порта USB 3.0 поддержкой интерфейсов USB 1.0/2.0/3.0 и

скорости передачи данных до 5 Гбит/с

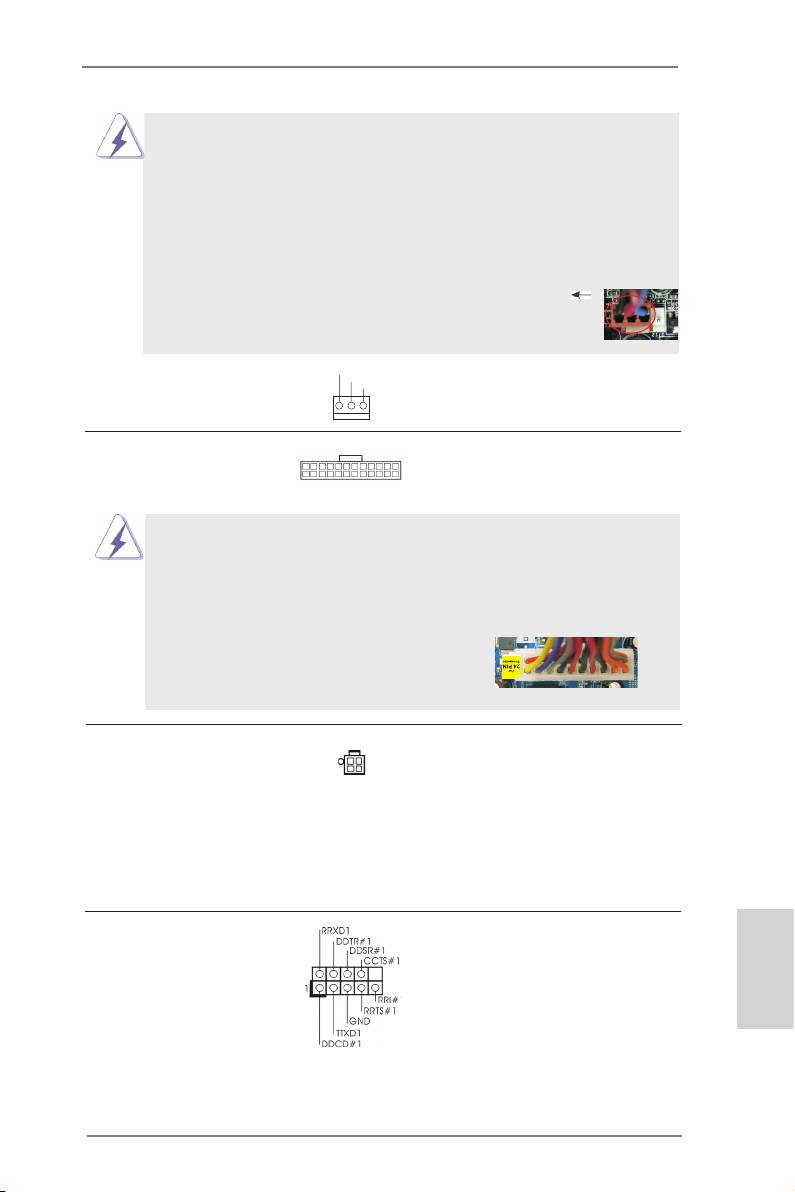

Колодки и - 4 x разъема SATA3 6,0 Гбит/с

плате - 1 x Датчик пользовательского инфракрасного модуля

- 1 x Колодка COM

- 1 x Колодка HDMI_SPDIF

- соединитель: CPU/Chassis FAN

- 24-контактный Колодка питания ATX

- 4-контактный Разъем ATX 12 В

- Аудиоразъем передней панели

- 2 x Колодка USB 2.0 (одна колодка для поддержки 4

дополнительных портов USB 2.0

BIOS - 32Mb AMI UEFI Legal BIOS с поддержкой rpaфичеckoro интеpфeйca

поль зователя

- поддержка “Plug and Play”

- ACPI 1.1, включение по событиям

- поддержка режима настройки без перемычек

- поддержка SMBIOS 2.3.1

- Регулировка напряжений DRAM, VDDP, VDDR, SB

Компакт- - Драйверы, Утилиты, Антивирус (пробная версия), Пробная версия

Русский

диск программы CyberLink MediaEspresso 6.5

поддержки

84

ASRock A75M-ITX Motherboard

Уникальная - ASRock Extreme Tuning Utility (AXTU) (см. ОСТОРОЖНО, пункт 7)

Особенность - ASRock Instant Boot

- ASRock Instant Flash (см. ОСТОРОЖНО, пункт 8)

- ASRock APP Charger (см. ОСТОРОЖНО, пункт 9)

- ASRock XFast USB (см. ОСТОРОЖНО, пункт 10)

- ASRock XFast LAN (см. ОСТОРОЖНО, пункт 11)

- Технология ASRock для воспроизведения звука во включенном и

выключенном состоянии (см. ОСТОРОЖНО, пункт 12)

- Hybrid Booster:

- ASRock U-COP (см. ОСТОРОЖНО, пункт 13)

Контроль - Датчики температуры процессора

оборудо- - Датчики температуры корпуса

вания - Тахометры вентиляторов CPU/Chassis FAN

- Бесшумный вентилятор ЦП/системного блока

- Мультиконтроль скорости вентилятора ЦП/системного

- Контроль напряжения: +12V, +5V, +3.3V, Vcore

®

®

TM

Операцион - Совместимость с Microsoft

Windows

7 / 7 64-bit / Vista

TM

/ Поддержка 64-разрядной версии Vista

/ XP SP3 / XP 64-bit

ные - FCC, CE, WHQL

системы - Совместимость с ErP/EuP Ready (требуется блок питания

Сертифика- совместимый с ErP/EuP) (см. ОСТОРОЖНО, пункт 14)

ты

* Для детальной информации продукта, пожалуйста посетите наш вебсайт:

http://www.asrock.com

ВНИМАНИЕ

Следует понимать, что с оверклокингом связан определенный риск во всех случаях,

включая изменение установок BIOS, применение технологии Untied Overclocking или

использование инструментов оверклокинга сторонних производителей. Оверклокинг

может повлиять на стабильность работы системы и даже вызвать повреждение

входящих в нее компонентов и устройств. Приступая к оверклокингу, вы полностью

берете на себя все связанные с ним риски и расходы. Мы не будем нести

ответственность за любые возможные повреждения в результате оверклокинга.

Русский

85

ASRock A75M-ITX Motherboard

ОСТОРОЖНО!

1. Данная материнская плата поддерживает технологию двухканальной

памяти Dual Channel Memory Technology. Перед ее использованием

не забудьте прочитать инструкции по правильной установке модулей

памяти в руководстве по установке (стр. 14).

2. Поддержка частоты памяти 2400/1866/1600 МГц зависит от

используемого процессора с разъемом. Для использования модуля

памяти DDR3 2400/1866/1600 на этой материнской плате ознакомьтесь

со списком поддерживаемых модулей памяти на нашем веб-сайте,

чтобы выбрать совместимые модули памяти.

Веб-сайт ASRock http://www.asrock.com

3. В силу ограничения операционной системы фактическая емкость

памяти может быть меньше 4Гб для обеспечения резервного

®

TM

места для использования системой Windows

7 / Vista

/ XP. Таких

®

ограничений нет для Windows

OS с 64-bit центральным процессором.

4. Максимальная совместная емкость памяти определена продавцем

микропроцессорного набора и может измениться. Входите в AMD веб-

сайт за последние информации, пожалуйста.

®

5. Функции xvYCC и Deep Color поддерживаются только в Windows

7 64-

бит / 7. Функция Deep Color будет включена только в том случае, если

монитор поддерживает функцию EDID (12-битные цветовые каналы).

®

TM

Функция HBR поддерживается только в Windows

7 64-бит / 7 / Vista

64-

TM

бит / Vista

.

6. Поддерживается работа микрофонного входа в режимах моно и

стерео. Поддерживаются 2-, 4-, 6- и 8-канальный режимы вывода звука.

Соответствующие схемы подключения описаны на стр. 3.

7. Служебная программа ASRock Extreme Tuning Utility (AXTU) – это

универсальное средство тонкой настройки различных функций системы

с удобным и понятным интерфейсом, включающая разделы Hardware

Monitor (Наблюдение за оборудованием), Fan Control (Управление

вентилятором) and IES (Автоматическое энергосбережение). В разделе

Hardware Monitor (Наблюдение за оборудованием) отображаются

основные характеристики аппаратных средств системы. В разделе

Fan Control (Управление вентилятором) отображается скорость

вентилятора и температура, которые можно регулировать. В разделе

IES (Автоматическое энергосбережение) можно настроить регулятор

напряжения так, что он будет уменьшать количество работающих

линий питания, чтобы поднять КПД системы без ущерба для ее

Русский

производительности во время простоя ядер ЦПУ. Чтобы узнать, как

работать с программой ASRock Extreme Tuning Utility (AXTU), посетите

наш сайт в Интернете. Адрес сайта ASRock: http://www.asrock.com

86

ASRock A75M-ITX Motherboard

8. ASRock Instant Flash – программа для прошивки BIOS, встроенная в

Flash ROM. Данное средство для обновления BIOS умеет работать

®

без входа в операционные системы, вроде MS-DOS или Windows

.

Чтобы запустить программу достаточно нажать <F6> во время

самотестирования системы (POST) или войти в BIOS при помощи

кнопки <F2> и выбрать пункт ASRock Instant Flash через меню.

Запустите программу и сохраните новый BIOS на USB-флэшку,

дискету или жесткий диск. После этого вы сможете оперативно

обновить BIOS, без необходимости подготовки дополнительной

дискеты, без установки программы прошивки. Имейте в виду, что

USB-флэшка или винчестер должны использовать файловую систему

FAT32/16/12.

9. Если вы хотите быстрее и без ограничений заряжать свои устройства

Apple, например iPhone, iPod и iPad Touch, компания ASRock

приготовила отличное решение для вас – ASRock APP Charger. Просто

установив драйвер APP Charger, вы сможете заряжать iPhone от

компьютера намного быстрее, ускорение составит до 40%. ASRock

APP Charger позволяет быстро заряжать несколько устройств Apple

одновременно и даже поддерживает непрерывную зарядку, когда

компьютер переходит в режим ожидания (S1), режим ожидания с

сохранением данных в ОЗУ (S3), режим гибернации (S4) или режим

выключения (S5). Установив драйвер APP Charger, вы испытаете

небывалое удобство зарядки.

Веб-сайт ASRock: http://www.asrock.com/Feature/AppCharger/index.asp

10. Функция ASRock XFast USB увеличивает скорость работы устройств

USB. Рост скорости зависит от устройства.

11. ASRock XFast LAN обеспечивает более быстрый доступ к сети Интернет,

который даст описанные далее преимущества. Установка приоритетов

приложений ЛВС: можно задать оптимальный приоритет для своего

приложения и/или добавить новые программы. Более низкая латентность

в игре: после установки более высокого приоритета игре в режиме

онлайн, может снизиться латентность в игре. Формирование трафика:

можно одновременно просматривать видео высокого разрешения на

Youtube и загружать файлы. Анализ данных в реальном времени: в окне

состояния можно легко определить, какие потоки данных передаются в

данный момент времени.

12. Технология ASRock для воспроизведения звука во включенном и

выключенном состоянии позволяет пользователям портативных

аудиоустройств, таких как MP3-плееры и мобильные телефоны,

прослушивать с них высококачественный звук через компьютер,

даже когда компьютер выключен (или находится в режиме ACPI S5)!

Кроме того, к данной материнской плате бесплатно (дополнительно)

прилагается аудиокабель с 3,5-мм штекерами, который обеспечивает

Русский

наиболее удобное подключение аудиоустройств к компьютеру.

87

ASRock A75M-ITX Motherboard

13. При обнаружении перегрева процессора работа системы автоматически

завершается. Прежде чем возобновить работу системы, убедитесь в

нормальной работе вентилятора процессора на материнской плате

и отсоедините шнур питания, а затем снова подключите его. Чтобы

улучшить отвод тепла, не забудьте при сборке компьютера нанести

термопасту между процессором и радиатором.

14. EuP расшифровывается как Energy Using Product. Стандарт был

разработан Европейским Союзом для определения энергопотребления

готовых систем. По требованию EuP система в выключенном состоянии

должна потреблять менее 1 Вт энергии. Для соответствия стандарту EuP

нужны соответствующие материнская плата и блок питания. Компания

Intel предложила, что совместимый с EuP блок питания должен

обеспечивать 50% эффективность линии питания 5V при потреблении

100 мА (в режиме ожидания). Сверьтесь с информацией производителей

блоков питания, чтобы выбрать модель с поддержкой EuP. Кроме

того следует учитывать, что при включенной технологии ASRock для

воспроизведения звука во включенном и выключенном состоянии

система не будет соответствовать стандарту EuP. Чтобы система

соответствовала стандарту EuP, необходимо отключить технологию

ASRock для воспроизведения звука во включенном и выключенном

состоянии.

Русский

88

ASRock A75M-ITX Motherboard

1.3 Установка перемычек

Конфигурация перемычек иллюстрируется

на рисунке. Когда перемычка надета на

контакты, они называются “замкнутыми”

(short). Если на контактах перемычки нет,

то они называются “разомкнутыми” (open).

На иллюстрации показана 3-контактная

перемычка, у которой контакты 1 и 2

замкнуты.

Перемычка Установка Описание

Очистка CMOS

(CLRCMOS1,

3-контактная перемычка)

(см. стр. 2, п. 23)

Стандартные Очистка CMOS

Примечание.

Контактная колодка CLRCMOS1 позволяет очистить данные CMOS. Для

очистки данных и восстановления заводских системных параметров сначала

выключите компьютер и отсоедините сетевую вилку кабеля питания от

электророзетки. Выждите не менее 15 секунд и колпачковой перемычкой на 5

секунд перемкните штырьки 2 и 3 контактной колодки CLRCMOS1. Однако не

производите очистку CMOS непосредственно после обновления BIOS. Если

необходимо очистить CMOS сразу же после окончания обновления BIOS, то,

перед очисткой CMOS, необходимо сначала выполнить загрузку системы, а

затем завершить ее работу. Примите во внимание, что пароль, дата, время,

профиль пользователя по умолчанию, идентификатор 1394 GUID и MAC-адрес

будут очищены только тогда, когда будет извлечена из своего гнезда батарейка

CMOS.

Русский

89

ASRock A75M-ITX Motherboard
