1. Introduzione
Grazie per aver scelto una scheda madre ASRock A75M-ITX, una scheda madre af-
dabile prodotta secondo i severi criteri di qualità ASRock. Le prestazioni eccellenti
e il design robusto si conformano all’impegno di ASRock nella ricerca della qualità e
della resistenza.
Questa Guida Rapida all’Installazione contiene l’introduzione alla motherboard e la
guida passo-passo all’installazione. Informazioni più dettagliate sulla motherboard si
possono trovare nel manuale per l’utente presente nel CD di supporto.
Le speciche della scheda madre e il software del BIOS possono
essere aggiornati, pertanto il contenuto di questo manuale può subire
variazioni senza preavviso. Nel caso in cui questo manuale sia
modicato, la versione aggiornata sarà disponibile sul sito di ASRock
senza altro avviso. Sul sito ASRock si possono anche trovare le più
recenti schede VGA e gli elenchi di CPU supportate.
ASRock website http://www.asrock.com
Se si necessita dell’assistenza tecnica per questa scheda madre,
visitare il nostro sito per informazioni speciche sul modello che si
sta usando.
www.asrock.com/support/index.asp
1.1 Contenuto della confezione
Scheda madre ASRock A75M-ITX
(Mini-ITX Form Factor: 6.7-in x 6.7-in, 17.0 cm x 17.0 cm)
Guida di installazione rapida ASRock A75M-ITX
CD di supporto ASRock A75M-ITX
Due cavi dati Serial ATA (SATA) (opzionali)
Un cavo audio da 3,5 mm (opzionali)
Un I/O Shield
ASRock vi ricorda...
®
TM
TM
Per ottenere migliori prestazioni in Windows
7 / 7 64-bit / Vista
/ Vista
64-bit, si consiglia di impostare l'opzione BIOS in Storage Conguration
(Congurazione di archiviazione) sulla modalità AHCI. Per l'impostazione
Italiano
BIOS, fare riferimento a “User Manual” (Manuale dell'utente) nel CD di
supporto per dettagli.
56
ASRock A75M-ITX Motherboard
1.2 Specifiche
Piattaforma - Mini-ITX Form Factor: 6.7-in x 6.7-in, 17.0 cm x 17.0 cm
- Design condensatore compatto (condensatori a conduttore in
polimero di alta qualità realizzati al 100% in Giappone)
Processore - Supporto per processori socket FM1 100W
TM
- Supporto tecnologia AMD Cool ‘n’ Quiet
- UMI-Link GEN2
Chipset - AMD A75 FCH (Hudson-D3)
Memoria - Supporto tecnologia Dual Channel Memory
(vedi ATTENZIONE 1)
- 2 x slot DDR3 DIMM
- Supporto DDR3 2400+(OC)/1866/1600/1333/1066
/800 non-ECC, momoria senza buffer (vedi ATTENZIONE 2)
- Capacità massima della memoria di sistema: 16GB
(vedi ATTENZIONE 3)
Slot di - 1 x slot PCI Express 2.0 x16
espansione - Supporta AMD Dual Graphics
VGA su scheda - Graca AMD Radeon HD 65XX/64XX
- DirectX 11, Pixel Shader 5.0
- Memoria massima condivisa 512MB (vedi ATTENZIONE 4)
- Uscita VGA Doppia: supporto porte HDMI e D-Sub tramite
vericatore display indipendente
- Supporta HDMI 1.4a con risoluzione massima no a
1920x1200 @ 60Hz
- Supporta D-Sub con risoluzione massima no a 1920x1600 @
60Hz
- Supporto delle funzioni Auto Lip Sync, Deep Color (12bpc),
xvYCC e HBR (High Bit Rate Audio) con HDMI (è necessario
un monitor compatibile HDMI) (vedi ATTENZIONE 5)
- Supporta Blu-ray Stereoscopico in 3D con HDMI 1.4a
TM
- Supporta AMD Steady Video
: Nuova capacità di post-elab
orazione video per la riduzione automatica delle vibrazioni nei
video a casa/on-line
- Supporto della funzione HDCP con le porte HDMI
- Supporto 1080p Blu-ray (BD) / HD-DVD riproduzione con le
porte HDMI
Italiano
Audio - 7.1 CH HD Audio con protezioni contenuti
(Realtek ALC892 Audio Codec)
- Supporto audio Blu-ray Premium
TM
- Supporto THX TruStudio
57
ASRock A75M-ITX Motherboard
LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Realtek RTL8111E
- Supporta Wake-On-LAN
- Supporta il rilevamento cavo LAN
- Supporto di Energy Efcient Ethernet 802.3az
- Supporta PXE
Pannello I/O Panel
posteriore I/O - 1 x porta PS/2 per mouse/tastiera
- 1 x Porta D-Sub
- 1 x Porta HDMI
- 1 x Porta ottica SPDIF Out
- 2 x porte USB 2.0 già integrate
- 1 x Connettore eSATA3
- 4 x porte USB 3.0 già integrate
- 1 x porte LAN RJ-45 con LED (LED azione/collegamento e
LED velocità)
- Connettore HD Audio: cassa posteriore / cassa centrale /
bassi / ingresso linea / cassa frontale / microfono
(vedi ATTENZIONE 6)
SATA3 - 4 x connettori SATA3 6,0 Gb/s, supporto di RAID (RAID 0,
RAID 1 e RAID 10) e delle funzioni NCQ, AHCI e “Hot Plug”
USB 3.0 - 4 x porte USB 3.0, supporto di USB 1.0/2.0/3.0 no a 5Gb/s
Connettori - 4 x connettori SATA3 6.0Go/s
- 1 x Connettore modulo infrarosso consumer
- 1 x collettore porta COM
- 1 x Header HDMI_SPDIF
- Connettore ventolina CPU/telaio
- 24-pin collettore alimentazione ATX
- 4-pin connettore ATX 12V
- Connettore audio sul pannello frontale
- 2 x Collettore USB 2.0 (supporta 4 porte USB 2.0)
BIOS - 32Mb AMI UEFI Legal BIOS con interfaccia di supporto
- Supporta “Plug and Play”
- Compatibile con ACPI 1.1 wake up events
Italiano
- Supporta jumperfree
- Supporta SMBIOS 2.3.1
- Regolazione multi-voltaggio DRAM, VDDP, VDDR, SB
CD di - Driver, utilità, software antivirus (Versione dimostrativa),
supporto CyberLink MediaEspresso 6.5 Trial
58
ASRock A75M-ITX Motherboard
Caratteristi- - ASRock Extreme Tuning Utility (AXTU)
ca speciale (vedi ATTENZIONE 7)
- ASRock Instant Boot
- ASRock Instant Flash (vedi ATTENZIONE 8)
- Caricatore ASRock APP Charger (vedi ATTENZIONE 9)
- ASRock XFast USB (vedi ATTENZIONE 10)
- ASRock XFast LAN (vedi ATTENZIONE 11)
- Tecnologia ASRock On/Off Play (vedi ATTENZIONE 12)
- Booster ibrido:
- ASRock U-COP (vedi ATTENZIONE 13)
Monitoraggio - Sensore per la temperatura del processore
Hardware - Sensore temperatura scheda madre
- Indicatore di velocità per la ventola del CPU/Chassis/
Alimentazione
- Ventola CPU/Chassis silenziosa
- Ventola CPU/Chassis con controllo di varie velocità
- Voltaggio: +12V, +5V, +3.3V, Vcore
®
®
TM
TM
Compatibi- - Microsoft
Windows
7 / 7 64 bit / Vista
/ Vista
64 bit
lità SO / XP SP3 / XP 64 bit
Certicazioni - FCC, CE, WHQL
- Predisposto ErP/EuP (è necessaria l’alimentazione predis
posta per il sistema ErP/EuP) (vedi ATTENZIONE 14)
* Per ulteriori informazioni, prego visitare il nostro sito internet: http://www.asrock.com
AVVISO
Si prega di prendere atto che la procedura di overclocking implica dei rischi, come anche
la regolazione delle impostazioni del BIOS, l’applicazione della tecnologia Untied Over-
clocking Technology, oppure l’uso di strumenti di overclocking forniti da terzi. L’overclocking
può inuenzare la stabilità del sistema, ed anche provocare danni ai componenti ed alle
periferiche del sistema. La procedura è eseguita a proprio rischio ed a proprie spese. Noi
non possiamo essere ritenuti responsabili per possibili danni provocati dall’overclocking.
Italiano
59
ASRock A75M-ITX Motherboard
ATTENZIONE!
1. Questa scheda madre supporta la tecnologia Dual Channel Memory. Prima
di implementare la tecnologia Dual Channel Memory, assicurarsi di leggere
la guida all’installazione dei moduli di memoria, a pagina 14, per seguire
un’installazione appropriata.
2. Il fatto che la velocità della memoria da 2400/1866/1600MHz sia supporta-
ta o meno, dipende dagli CPU utilizzati. Se si desidera adottare il modulo di
memoria DDR3 2400/1866/1600 su questa scheda madre, fare riferimento
all’elenco delle memorie supportate nel nostro sito web per scoprire quali
sono i moduli compatibili.
Sito web ASRock http://www.asrock.com
3. A causa delle limitazioni del sistema operativo, le dimensioni effettive della
memoria possono essere inferiori a 4GB per l’accantonamento riservato
®
TM
®
all’uso del sistema sotto Windows
7 / Vista
/ XP. Per Windows
OS con
CPU 64-bit, non c’è tale limitazione.
4. La dimensione massima della memoria condivisa viene stabilita dal ven-
ditore del chipset ed e‘ soggetta a modicazioni. Prego fare riferimento al
sito internet AMD per le ultime informazioni.
®
5. Le funzioni xvYCC e Deep Color sono supportate solo sotto Windows
7 64-bit / 7. La modalità Deep Color sarà abilitata solo se lo schermo
supporta la funzione 12bpc in EDID. La funzione HBR è supportata sotto
®
TM
TM
Windows
7 64-bit / 7 / Vista
64-bit / Vista
.
6. Questa scheda madre supporta l’ingresso stereo e mono per il microfono.
Questa scheda madre supporta le modalità 2 canali, 4 canali, 6 canali e
8 canali per l’uscita audio. Controllare la tavola a pagina 3 per eseguire il
collegamento appropriato.
7. L’utilità AXTU (ASRock Extreme Tuning Utility) è uno strumento tutto
in uno per regolare varie funzioni del sistema in un’interfaccia facile da
usare che include monitoraggio hardware, controllo ventola ed IES.
Hardware Monitor (Monitoraggio hardware) mostra le letture principa-
li del sistema. Fan Control (Controllo ventola) mostra la velocità e la
temperatura che possono essere regolate. Il regolatore di tensione di
IES (Intelligent Energy Saver) può ridurre il numero di fasi d’uscita per
migliorare l’ef cienza quando i core CPU sono inattivi senza sacri care
le prestazioni di computazione. Vistare il nostro per informazioni sulle
procedure operative dell’utilità AXT (ASRock Extreme Tuning Utility).
Sito ASRock: http://www.asrock.com
Italiano
60
ASRock A75M-ITX Motherboard
8. ASRock Instant Flash è una utilità Flash BIOS integrata nella Flash ROM.
Questo comodo strumento d’aggiornamento del BIOS permette di aggior-
nare il sistema BIOS senza accedere a sistemi operativi come MS-DOS
®
or Windows
. Con questa utilità, si può premere il tasto <F6> durante il
POST, oppure il tasto <F2> nel menu BIOS per accedere ad ASRock In-
stant Flash. Avviare questo strumento e salvare il nuovo le BIOS nell’unità
Flash USB, dischetto (disco oppy) o disco rigido; poi si può aggiornare il
BIOS con pochi clic, senza preparare altri dischetti (dischi oppy) o altre
complicate utilità Flash. Si prega di notare che l’unità Flash USB o il disco
rigido devono usare il File System FAT32/16/12.
9. Se vuoi un modo rapido e indipendente per caricare i dispositivi Apple,
come iPhone/iPod/iPad Touch, ASRock ha preparato una soluzione
meravigliosa: ASRock APP Charger. Basta installare il driver APP Char-
ger per caricare l’iPhone più rapidamente rispetto al computer, con una
velocità maggiore del 40%. ASRock APP Charger permette di caricare
simultaneamente molti dispositivi Apple in modo rapido e supporta anche il
caricamento continuato quando il PC accede alla modalità di Standby (S1),
Sospensione su RAM (S3), Ibernazione (S4) o Spegnimento (S5). Una
volta installato il driver APP Charger si otterranno prodigi e comodità mai
avuti prima.
Sito ASRock: http://www.asrock.com/Feature/AppCharger/index.asp
10. ASRock XFast USB può accelerare le prestazioni del dispositivo d’archi-
viazione USB. Le prestazioni dipendono dalle proprietà del dispositivo.
11. ASRock XFast LAN offre un accesso a Internet più veloce, che compren-
de i seguenti beneci. Priorità alle applicazioni LAN: è possibile congu-
rare la priorità assegnata alle applicazioni in modo ideale e/o aggiungere
nuovi programmi. Minore latenza nei giochi: dopo avere impostato la
priorità dei giochi su un livello più alto, la latenza dei giochi può essere
minore. Congurazione del trafco: è possibile seguire video HD su
Youtube e scaricare le contemporaneamente. Analisi in tempo reale dei
dati: grazie alla nestra di stato, è possibile riconoscere con facilità quali
dati si stanno trasferendo in streaming.
12. La tecnologia ASRock On/Off Play consente agli utenti di godere di una
esperienza audio eccezionale tramite i dispositivi audio portatili come i
lettori MP3 o il cellulare sul proprio PC, anche quando il PC è spento (op-
pure in modalità ACPI S5)! Questa scheda madre fornisce inoltre un cavo
audio libero da 3,5 mm (opzionale) che garantisce agli utenti l’ambiente
di elaborazione più comodo.
Italiano
61
ASRock A75M-ITX Motherboard
13. Se il processore si surriscalda, il sistema si chiude automaticamente. Prima
di riavviare il sistema, assicurarsi che la ventolina CPU della scheda madre
funzioni correttamente; scollegare e ricollegare il cavo d’alimentazione. Per
migliorare la dissipazione del calore, ricordare di applicare l’apposita pasta
siliconica tra il processore e il dissipatore quando si installa il sistema.
14. EuP, che sta per Energy Using Product (Prodotto che consuma energia) ,
era una normativa emanata dall’Unione Europea che deniva il consumo
energetico del sistema completo. In base all’EuP, l’alimentazione totale
del sistema completo deve essere inferiore a 1,00 W quando è spento.
Per soddisfare la norma EuP sono necessari un alimentatore e una
scheda elettrica predisposti EuP. In base ai suggerimenti Intel l’alimenta-
tore predisposto EuP deve soddisfare lo standard secondo cui l’ef-
cienza energetica in standby di 5 v è più alta del 50% con un consumo
di corrente di 100 mA. Per la scelta di un’alimentatore predisposto EuP
consigliamo di vericare ulteriori dettagli con il produttore. Inoltre, se
viene abilitata la tecnologia On/Off Play di ASRock, il sistema non sarà
conforme alla norma EuP. Per la conformità alla norma EuP, disabilitare
prima la tecnologia On/Off Play di ASRock.
Italiano
62
ASRock A75M-ITX Motherboard

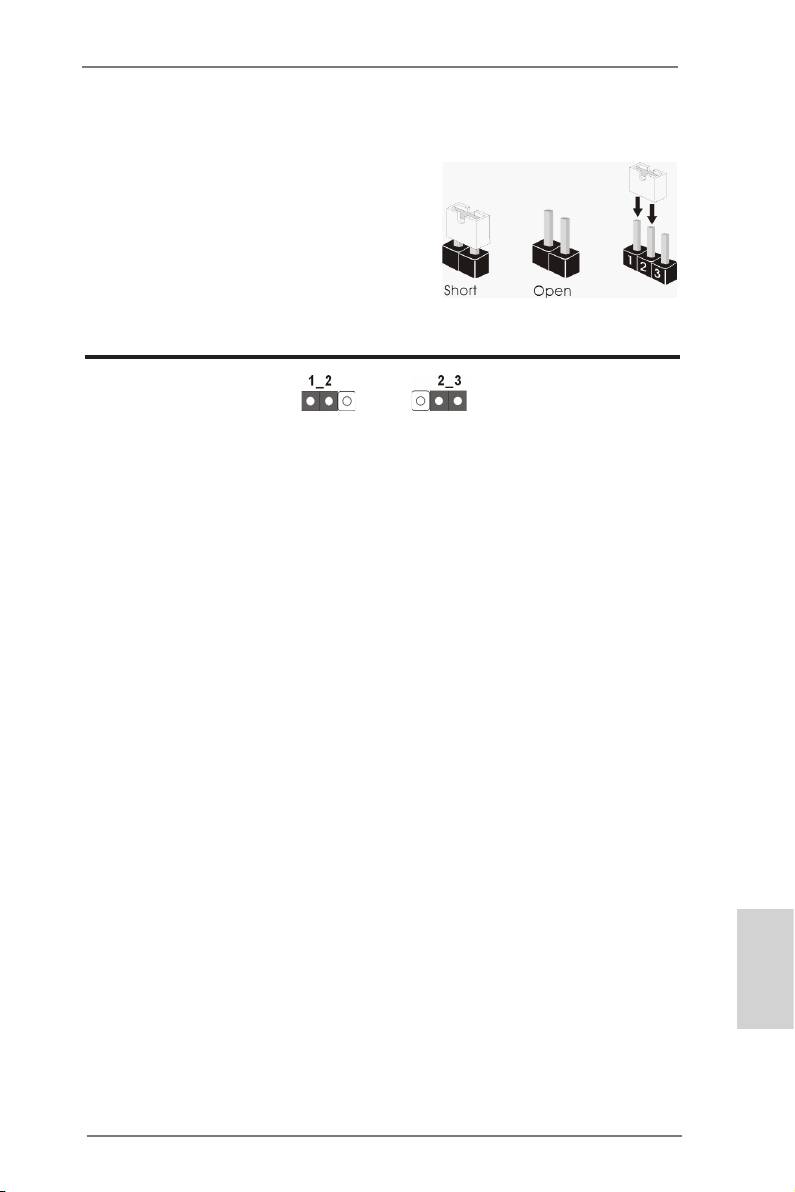

1.3 Setup dei Jumpers
L’illustrazione mostra come sono settati i jump-
er. Quando il ponticello è posizionato sui pin,
il jumper è “CORTOCIRCUITATO”. Se sui pin
non ci sono ponticelli, il jumper è “APERTO”.
L’illustrazione mostra un jumper a 3 pin in cui il
pin1 e il pin2 sono “CORTOCIRCUITATI” quan-
do il ponticello è posizionato su questi pin.
Jumper Settaggio del Jumper
Resettare la CMOS
(CLRCMOS1)
(vedi p.2 item 23)
Impostazione
Azzeramen-
predenita
to CMOS
Nota:
CLRCMOS1 permette si azzerare i dati nella CMOS. Per cancellare e ripristinare
i
parametri del sistema sulla congurazione iniziale, spegnere il computer e
scollegare il cavo d’alimentazione dalla presa di corrente. Attendere 15 secondi,
poi usare un cappuccio jumper per cortocircuitare il pin 2 ed il pin 3 su
CLRCMOS1 per 5 secondi. Tuttavia, si consiglia di non cancellare la CMOS
subito dopo avere aggiornato il BIOS. Se si deve azzerare la CMOS quando si
è completato l’aggiornamento del BIOS, è necessario per prima cosa avviare
il sistema e poi spegnerlo prima di eseguire l’azzeramento della CMOS. No-
tare che password, data, ore, prolo utente predenito, 1394 GUID e indirizzo
MAC saranno cancellati solo se è rimossa la batteria della CMOS.
Italiano
63
ASRock A75M-ITX Motherboard
1.4 Collettori e Connettori su Scheda
I collettori ed i connettori su scheda NON sono dei jumper. NON instal-
lare cappucci per jumper su questi collettori e connettori. L’installazione
di cappucci per jumper su questi collettori e connettori provocherà
danni permanenti alla scheda madre!
Connettori Serial ATA3 Questi quattro connettori Serial
(SATA3_1: vedi p.2 Nr. 12)
ATA3 (SATA3) supportano cavi
(SATA3_2: vedi p.2 Nr. 13)
dati SATA per dispositivi di
(SATA3_3: vedi p.2 Nr. 11)
immagazzinamento interni.
(SATA3_4: vedi p.2 Nr. 10)
ATA3 (SATA3) supportano cavi
SATA per dispositivi di memoria
SATA3_2 SATA3_4
SATA3_1 SATA3_3
interni. L’interfaccia SATA3
attuale permette velocità di
trasferimento dati no a
6.0 Gb/s.
Cavi dati Serial ATA (SATA) Una o altra estremità del cavo
(Opzionale)
di dati SATA può essere
collegata al disco rigido SATA3
o al connettore di SATA3 su
questa cartolina base.
Cavo audio da 3,5 mm Una delle estremità del cavo
(Opzionale)
audio da 3,5 mm può essere
collegata ai dispositivi audio
portatili come lettori MP3 o
cellulari, oppure alla porta
Line-in del computer.
Collettore USB 2.0 Oltre alle due porte USB 2.0
(9-pin USB_67)
predenite nel pannello I/O, la
(vedi p.2 Nr. 18)
scheda madre dispone di
Italiano
due intestazioni USB 2.0.
Ciascuna intestazione USB 2.0
supporta due porte USB 2.0.
U SB_PWR
(9-pin USB_89)
P-9
P +9
(vedi p.2 Nr. 17)
GND
DUMMY
1
GND
P +8
P-8
U SB_PWR
64
ASRock A75M-ITX Motherboard
Connettore modulo infrarosso consumer Questo connettore può essere
(4-pin CIR1)
utilizzato per collegare
(vedi p.2 Nr. 19)
ricevitore remoto.
GND
Connettore audio sul È un’interfaccia per il cavo del
P RESENCE#
M IC_RET
pannello frontale pannello audio. Che consente
OUT_RET
(9-pin HD_AUDIO1)
connessione facile e controllo
1
(vedi p.2 Nr. 20)
dei dispositivi audio.
O UT2_L
J _SENSE
O UT2_R
M IC2_R
M IC2_L
1. La caratteristica HDA (High Denition Audio) supporta il rilevamento dei
connettori, però il pannello dei cavi sul telaio deve supportare la funzione
HDA (High Denition Audio) per far sì che questa operi in modo corretto.
Attenersi alle istruzioni del nostro manuale e del manuale del telaio per
installare il sistema.
2. Se si utilizza un pannello audio AC’97, installarlo nell’intestazione audio
del pannello anteriore, come indicato di seguito:
A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è
necessario collegarli per il pannello audio AC’97.
E. Per attivare il microfono frontale.
®
Sistema operativo Windows
XP / XP 64-bit:
Selezionare “Mixer”. Selezionare “Recorder” (Registratore). Poi, fare
clic su “FrontMic” (Microfono frontale).
®
TM
TM
Sistema operativo Windows
7 / 7 64-bit / Vista
/ Vista
64-bit:
Andare alla scheda “FrontMic” (Microfono frontale) del pannello di
controllo Realtek. Regolare la voce “Recording Volume” (Volume
registrazione).
Collettore pannello di sistema Questo collettore accomoda
(9-pin PANEL1)
diverse funzioni di sistema
(vedi p.2 Nr. 9)
pannello frontale.
Collegare l’interruttore d’alimentazione, l’interruttore di ripristino,
l’indicatore di stato del sistema del pannello frontale del telaio a questo
header in base all’assegnazione dei pin denita di seguito. Determinare i
pin positivi e negativi prima di collegare i cavi.
Italiano
PWRBTN (interruttore d’alimentazione):
Va collegato all’interruttore d’alimentazione del pannello frontale del
telaio. Usando l’interruttore d’alimentazione si può congurare il modo in
cui si spegne il sistema.
65
ASRock A75M-ITX Motherboard
RESET (interruttore di ripristino):
Va collegato all’interruttore di ripristino del pannello frontale del telaio.
Premere l’interruttore di ripristino per riavviare il sistema se il computer si
blocca e non riesce ad eseguire un normale riavvio.
PLED (LED alimentazione del sistema):
Va collegato all’indicatore di stato d’alimentazione del pannello frontale
del telaio. Il LED è acceso quando il sistema è operativo. Il LED continua
a lampeggiare quando il sistema è in stato di standby S1. Il LED è
spento quando il sistema è in stato di sospensione /ibernazione S3/S4
oppure spento (S5).
HDLED (LED attività disco rigido):
Va collegato al LED attività disco rigido del pannello frontale del telaio. Il
LED è acceso quando disco rigido legge e scrive i dati.
Il design del pannello frontale può variare in base ai telai. Il modulo di
un pannello frontale può consistere di: interruttore d’alimentazione,
interruttore di ripristino, LED d’alimentazione, LED attività disco rigido,
casse, eccetera. Quando si collega il modulo del pannello frontale a
questo header, assicurarsi che l’assegnazione dei li e dei pin sia fatta
corrispondere in modo appropriato.
Collettore casse telaio Collegare le casse del telaio a
(4-pin SPEAKER1)
questo collettore.
(vedi p.2 Nr. 4)
Collettori Chassis ventola Collegare i cavi della ventola ai
GND
(4-pin CHA_FAN1)
corrispondenti connettori
+12V
CHA_FAN_SPEED
(vedi p.2 Nr. 6)
facendo combaciare il cavo
FAN_SPEED_CONTROL
nero col pin di terra.
Connettore ventolina CPU Collegare il cavo della ventolina
FAN_S PEED_CONTROL
CPU_FAN_SPEED
(4-pin CPU_FAN1)
CPU a questo connettore e far
+ 12V
GND
(vedi p.2 Nr. 1)
combaciare il lo nero al pin
terra.
1 2 3 4
Sebbene la presente scheda madre disponga di un supporto per ventola
CPU a 4 piedini (ventola silenziosa), la ventola CPU a 3 piedini è in
Italiano
grado di funzionare anche senza la funzione di controllo della velocità
della ventola. Se si intende collegare la ventola CPU a 3 piedini al
connettore della ventola CPU su questa scheda madre, collegarla ai
piedini 1-3.
Piedini 1-3 collegati
Installazione della ventola a 3 piedini
66
ASRock A75M-ITX Motherboard
GND
(3-pin CPU_FAN2)
+ 12V
CPU_FAN_SPEED
(vedi p.2 Nr. 2)
Connettore alimentazione ATX Collegare la sorgente
24 13
(24-pin ATXPWR1)
d’alimentazione ATX a questo
12 1
(vedi p.2 Nr. 3)
connettore.
Con questa scheda madre, c’è in dotazione un connettore elettrico ATX
a 24 pin, ma può funzionare lo stesso se si adotta un alimentatore ATX a
20 pin. Per usare l’alimentatore ATX a 20 pin, collegare l’alimentatore
con il Pin 1 e il Pin 13.
24 13
Installazione dell’alimentatore ATX a 20 pin
12 1
Connettore ATX 12 V Collegare un alimentatore ATX
(4-pin ATX12V1)
12 V a questo connettore.
(vedi p.2 Nr. 21)
Collettore porta COM Questo collettore porta COM è
(9-pin COM1)
utilizzato per supportare il
(vedi p.2 Nr. 5)
modulo porta COM.
Header HDMI_SPDIF Header HDMI_SPDIF, con
(2-pin HDMI_SPDIF1)
uscita audio SPDIF su scheda
(vedi p.2 Nr. 22)
HDMI VGA, consente al
sistema di collegare dispositivi
per TV digitale HDMI/proiettori/
LCD . Collegare il connettore
HDMI_SPDIF della scheda
VGA HDMI a questo header.
Italiano
67
ASRock A75M-ITX Motherboard
Оглавление
- Motherboard Layout
- I/O Panel
- 1. Introduction
- 2. Installation
- 3. BIOS Information
- 1. Einführung
- 2. BIOS-Information
- 1. Introduction
- 2. Informations sur le BIOS
- 1. Introduzione
- 2. Informazioni sul BIOS
- 1. Introducción
- 2. BIOS Información
- 1. Введение
- 2. Информация о BIOS
- 1. Giriş
- 2. BIOS Bilgileri
- 1. 제품소개
- 2. 시스템 바이오스 정보
- 1. 主板簡介
- 2. BIOS 信息
- 1. 主機板簡介
- 2. BIOS 訊息
- Installing OS on a HDD Larger Than 2TB
