2. Installazione
Questa è una scheda madre con Form Factor ATX (12.0 pollici x 9.6 pollici; 30,5 cm
x 24,4 cm). Prima di installare la scheda madre, studiare la congurazione del telaio
per assicurarsi che la scheda madre vi si adatti.
Precauzioni preinstallazione
Leggere le seguenti precauzioni prima di installare componenti delle
schede madri o di cambiare le impostazioni delle schede madri.
Prima di installare o rimuovere qualsiasi componente, assicurarsi che
l’alimentazione sia disattiva e che il cavo d’alimentazione sia scollegato dalla
presa di corrente. Diversamente si causeranno gravi danni alla scheda madre,
alle periferiche e/o ad altri componenti.
1. Togliere il cavo dalla presa elettrica prima di toccare le com-
ponenti. In caso contrario la schedamadre, le periferiche, e/o i
componenti possono subire gravi danni.
2. Per evitare che l’elettricità statica danneggi la scheda madre,
NON appoggiare la scheda madre su moquette, tappeti o
tessuti simili. Ricordarsi di indossare un braccialetto antistatico
collegato a terra o di toccare un oggetto posizionato a terra
prima di maneggiare le componenti.
3. Tenere i componenti per i bordi e non toccare i ICs.
4. Ogni volta che si disinstalla un componente, appoggiarlo su un
tappetino antistatico messo a terra o depositarlo nella borsa
data in dotazione con il componente.
5. Nell’usare i giraviti per ssare la scheda madre al telaio non
serrare eccessivamente le viti! Altrimenti si rischia di danneg-
giare la scheda madre.
Italiano
101
ASRock A75 Extreme6 Motherboard
2.1 Installazione del processore
Step 1. Aprire lo zoccolo sollevando la leva da un angolo di 90°.
Step 2. Posizionare la CPU direttamente sopra la presa in modo tale che l’angolo
della CPU con il triangolo dorato corrisponda all’angolo della presa con il
triangolino.
Step 3. Inserire con cautela il processore nello zoccolo nché si adatta
perfettamente.
Il processore ha un solo corretto orientamento. NON forzare il
processore nello zoccolo: i pin potrebbero stortarsi.
Step 4. Quando il processore è posizionato, premere con decisione sullo zoccolo
mentre si abbassa la leva dello zonnettore per ssare il processore.
Quando la leva fa clic sulla linguetta laterale signica che è bloccata.
Levetta solle-
vata di 90°
Triangolo dorato CPU
Triangolino angolo
socket
FASE 1:
FASE 2 / FASE 3:
FASE 4:
Sollevare la levetta socket
Far corrispondere il triangolo
Abbassare e bloccare la
dorato della CPU al triangolino
levetta socket
nell’angolo del socket
2.2 Installazione della ventolina e del dispersore di calore
CPU
Dopo avere installato la CPU sulla scheda madre, è necessario installare un
dispersore di calore ed una ventolina per dissipare il calore. È anche
necessario applicare del grasso termico tra la CPU ed il dispersore di calore
per migliorare la dissipazione del calore. Assicurarsi che la CPU ed il
dispersore di calore siano ssati in modo appropriato e che ci sia una
buona aderenza tra i due. Quindi collegare la ventolina CPU al connettore
Italiano
PU FAN (CPU_FAN1, fare riferimento a pagina 2, Numero 5 o CPU_FAN2,
fare riferimento a pagina 2, Numero 6). Per eseguire un’installazione
appropriata, fare riferimento al manuale d’istruzioni della ventolina CPU e del
dispersore di calore.
102
ASRock A75 Extreme6 Motherboard
2.3 Installazione dei moduli di memoria (DIMM)
La scheda madre A75 Extreme6 fornisce quattro alloggiamenti DIMM DDR3 (Double
Data Rate 3) a 240 pin, e supporta la tecnologia Dual Channel Memory. Per la
congurazione a due canali, è necessario installare sempre coppie identiche (stessa
marca, velocità, dimensioni e tipo di chip) di DIMM DDR3 negli alloggiamenti dello
stesso colore. In altre parole, è necessario installare coppie identiche di DIMM
DDR3 nel canale doppio A (DDR3_A1 e DDR3_B1; alloggiamenti blu; vedere pag.
2 Nr. 7) oppure coppie identiche di DIMM DDR3 nel canale doppio B (DDR3_A2 e
DDR3_B2; alloggiamenti bianco; vedere pag. 2 Nr. 8), per fare sì che la tecnologia
Dual Channel Memory possa essere attivata. Questa scheda madre consente an-
che di installare quattro DIMM DDR3 per la congurazione a canale doppio.Questa
scheda madre consente anche di installare quattro DIMM DDR3 per congurazione
a canale duale, si raccomanda di installare DIMM DDR3 identiche nei quattro allog-
giamenti. Consultare la Tabella congurazione Memoria Canale Duale di seguito.
Congurazioni Dual Channel Memory
DDR3_A1 DDR3_A2 DDR3_B1 DDR3_B2
(alloggiamento (alloggiamento (alloggiamento (alloggiamento
blu) bianco) blu) bianco)
(1) Popolato - Popolato -
(2) - Popolato - Popolato
(3)* Popolato Popolato Popolato Popolato
* Per la congurazione (3), installare DDR3 DIMM identici nei quattro slot.
1. Se si vogliono installare due moduli di memoria, per ottenere com-
patibilità ed afdabilità ottimali, si raccomanda di installarli negli al-
loggiamenti dello stesso colore. In altre parole: installare i moduli di
memoria o nella serie di alloggiamenti blu (DDR3_A1 e DDR3_B1)
oppure nella serie di alloggiamenti bianco (DDR3_A2 e DDR3_B2).
2. Se negli alloggiamenti DIMM di questa scheda madre è installato
un solo modulo di memoria, oppure sono installati tre moduli di me-
moria, è impossibile attivare la tecnologia Dual Channel Memory.
3. Se una coppia di moduli di memoria NON è installata nello stesso
“canale doppio”, ad esempio se si installa una coppia di moduli di
memoria su DDR3_A1 e DD3_A2, è impossibile attivare la tecnolo-
gia Dual Channel Memory.
4. Non è consentito installare la DDR o DDR2 nello slot DDR3, altri-
Italiano
menti si possono danneggiare questa scheda madre e la DIMM.
5. Se si adottano moduli di memoria DDR3 2400/1866/1600 sulla
scheda madre, si consiglia di installarli sugli slot DDR3_A2 e
DDR3_B2.
103
ASRock A75 Extreme6 Motherboard
Installare una DIMM
Scollegare l’alimentazione elettrica prima di aggiungere o rimuovere i
DIMM o altri componenti del sistema.
Step 1. Sbloccare lo slot DIMM premendo i fermi che lo trattengono verso
l’esterno.
Step 2. Allineare una DIMM sullo slot così che il pettine della DIMM combaci con
la sua sede sullo slot.
La DIMM può essere montata correttamente soltanto con un orienta-
mento. Se si dovesse installare a forza la DIMM nello slot con un orien-
tamento errato, si causerebbero danni permanenti alla scheda madre e
alla DIMM stessa.
Step 3. Inserire saldamente la DIMM nello slot no a far scattare completamente
in posizione i fermagli di ritegno alle due estremità e no ad installare
Italiano
correttamente la DIMM nella sua sede.
104
ASRock A75 Extreme6 Motherboard
2.4 Slot di espansione (Slot PCI ed Slot PCI Express)
Sulla scheda madre A75 Extreme6 c’è 3 slot PCI ed 4 slot PCI Express.
Slot PCI: Sono utilizzati per installare schede di espansione con Interfaccia PCI
a 32-bit.
Slot PCI Express: L’alloggio PCIE1 (PCIE x1; bianco) è usato per le schede PCI
Express x1 lane, come schede Gigabit LAN, SATA2.
L’alloggio PCIE2 / PCIE3 (PCIE x16; blu) è usato per
le schede grache PCI Express x16 lane, oppure è usato per
installare schede grache PCI Express per supportare la
TM
funzione CrossFireX
.
L’alloggio PCIE4 (PCIE x16; blu) è usato per le schede PCI
Express x4 lane, oppure è usato per installare schede grache
TM
PCI Express per supportare la funzione 3-Way CrossFireX
.
1. Se si intende installare una sola scheda PCI Express VGA su ques-
ta scheda madre, installarla nell’alloggio PCIE2.
TM
2. In modalità CrossFireX
, installare le schede video PCI Express
x16 negli alloggi PCIE2 e PCIE3. Quindi, entrambi gli alloggi lavore-
ranno a larghezza di banda x8.
TM
3. In modalità 3-Way CrossFireX
, installare le schede video PCI
Express x16 negli alloggi PCIE2, PCIE3 e PCIE4. Quindi, alloggi
PCIE2 e PCIE3 lavoreranno a larghezza di banda x8 mentre
l’alloggio PCIE4 lavorerà a larghezza di banda x4.
4. Collegare una ventola chassis al relativo connettore della scheda
madre (CHA_FAN1, CHA_FAN2 o CHA_FAN3) quando si usano
più schede video per ottenere un migliore ambiente termico.
Installare una scheda di espansione
Step 1. Prima d’installare la scheda di espansione, assicurarsi che l’alimentazione
sia stata esclusa oppure che il cavo di alimentazione sia scollegato. Prima
di iniziare l’installazione, si prega di leggere la documentazione della scheda
di espansione e di effettuare le necessarie impostazioni del hardware.
Step 2. Rimuovere i ganci sullo slot che si intende utilizzare. Tenere a portata di
mano le viti.
Step 3. Allineare il connettore della scheda con lo slot e premere con decisione
nché la scheda è completamente inserita nello slot.
Step 4. Agganciare la scheda allo chassis con le viti.
Italiano
105
ASRock A75 Extreme6 Motherboard
TM
TM
2.5 Guida operativa per CrossFireX
, 3-Way CrossFireX
e
TM
Quad CrossFireX
TM
TM
Questa scheda madre supporta la funzione CrossFireX
, 3-Way CrossFireX
TM
TM
e Quad CrossFireX
. La tecnologia CrossFireX
offre i mezzi più vantaggiosi
possibile per combinare più GPU (Graphics Processing Unit) ad altre prestazio-
ni in un singolo PC. Combinando una serie di diverse modalità operative con la
progettazione software intuitiva ed un meccanismo d’interconnessione innovativo,
TM
CrossFireX
abilita il massimo livello possibile di prestazioni e qualità d’immagine
TM
in qualsiasi applicazione 3D. Correntemente la funzione CrossFireX
è supportata
®
TM
solo dai sistemi operativi Windows
XP con Service Pack 2 / Vista
/ 7. La funzione
TM
TM
3-Way CrossFireX
e Quad CrossFireX
è supportata solo dal sistema operativo
®
TM
Windows
Vista
/ 7. Visitare il sito AMD per gli aggiornamenti dei driver AMD Cros-AMD Cros- Cros-
TM
sFireX
. Attenersi alle procedure d’installazione, a pagina 17, per i dettagli.
2.6 Guida al funzionamento di AMD Dual Graphics
La scheda madre supporta la funzione AMD Dual Graphics. AMD Dual Graphics for-AMD Dual Graphics. AMD Dual Graphics for- Dual Graphics. AMD Dual Graphics for-AMD Dual Graphics for- Dual Graphics for-
nisce le funzionalità delle prestazioni multi-GPU consentendo al processore graco
AMD A75 FCH (Hudson-D3) integrato e al processore graco discreto di funzionare
contemporaneamente con l’uscita combinata su un solo monitor per aumentare la
velocità dei fotogrammi. Al momento, la tecnologia AMD Dual Graphics è supporta-AMD Dual Graphics è supporta- Dual Graphics è supporta-
®
ta solamente dal sistema operativo Windows
7, e non è disponibile con il sistema
®
TM
operativo Windows
Vista
/ XP. Per le procedure di installazione dettagliate e per
conoscere le schede grache PCI Express compatibili, fare riferimento alla pagina
23.
Italiano
106
ASRock A75 Extreme6 Motherboard
2.7 ASRock Smart Remote Guida all'installazione rapida
ASRock Smart Remote è usato solo con schede madre ASRock dotate di connettore CIR.
Fare riferimento alle procedure che seguono per l'installazione rapida e l’uso di ASRock
Smart Remote.
Fase 1. Trovare il connettore CIR che si trova
Connettore USB 2.0
a anco del connettore USB 2.0 sullo
(9 pin, blu)
scheda madre ASRock.
Connettore CIR
(4 pin, bianco)
Fase 2. Collegare il cavo USB frontale al
USB_PWR
P-
connettore USB 2.0 (come segue, pin
P+
1-5) ed al connettore CIR. Assicurarsi
GND
DUMMY
che l’assegnazione dei cavi e che
l’assegnazione dei pin corrisponda
correttamente.
GND
IRTX
IRRX
ATX+5VSB
Fare 3. Installare il ricevitore CIR multi-
angolazione sulla porta USB frontale.
Se il ricevitore CIR multi-angolazione
non riesce a ricevere correttamente
i segnali dal telecomando MCE,
provare ad installarlo sull’altra porta
USB frontale.
3 sensori CIR su angolazioni diverse
1. Solo una delle porte USB frontali può supportare la funzione CIR.
Quando la funzione CIR è abilitata, l’altra porta manterrà la sua
funzione USB.
2. Il ricevitore CIR multi-angolazione è solo per l’uso con la porta USB
frontale. Non usare la staffa USB posteriore per collegarlo al pannello
posteriore.
Il ricevitore CIR multi-angolazione può ricevere i segnali infrarossi
da varie angolazioni (alto, basso e frontale), ed è compatibile con la
maggior parte dei telai sul mercato.
Italiano
3. Il ricevitore remoto non supporta la funzione Hot-Plug. Eseguire
l’installazione prima di avviare il sistema.
* ASRock Smart Remote è supportato solo da alcune schede madre ASRock. Fare riferimento
al sito ASRock per l’elenco delle schede madre supportare: http://www.asrock.com
107
ASRock A75 Extreme6 Motherboard
2.8 Setup dei Jumpers
L’illustrazione mostra come sono settati i jump-
er. Quando il ponticello è posizionato sui pin,
il jumper è “CORTOCIRCUITATO”. Se sui pin
non ci sono ponticelli, il jumper è “APERTO”.
L’illustrazione mostra un jumper a 3 pin in cui il
pin1 e il pin2 sono “CORTOCIRCUITATI” quan-
do il ponticello è posizionato su questi pin.
Jumper Settaggio del Jumper
Resettare la CMOS
(CLRCMOS1)
(vedi p.2 item 36)
Impostazione
Azzeramen-
predenita
to CMOS
Nota:
CLRCMOS1 permette si azzerare i dati nella CMOS. Per cancellare e ripristinare
i
parametri del sistema sulla congurazione iniziale, spegnere il computer e
scollegare il cavo d’alimentazione dalla presa di corrente. Attendere 15 secondi,
poi usare un cappuccio jumper per cortocircuitare il pin 2 ed il pin 3 su
CLRCMOS1 per 5 secondi. Tuttavia, si consiglia di non cancellare la CMOS
subito dopo avere aggiornato il BIOS. Se si deve azzerare la CMOS quando si
è completato l’aggiornamento del BIOS, è necessario per prima cosa avviare
il sistema e poi spegnerlo prima di eseguire l’azzeramento della CMOS. No-
tare che password, data, ore, prolo utente predenito, 1394 GUID e indirizzo
MAC saranno cancellati solo se è rimossa la batteria della CMOS.
L’interruttore Clear CMOS (Cancella CMOS) ha la stessa funzione del
jumper Clear CMOS.
Italiano
108
ASRock A75 Extreme6 Motherboard
2.9 Collettori e Connettori su Scheda
I collettori ed i connettori su scheda NON sono dei jumper. NON instal-
lare cappucci per jumper su questi collettori e connettori. L’installazione
di cappucci per jumper su questi collettori e connettori provocherà
danni permanenti alla scheda madre!
Connettori Serial ATA3 Questi otto connettori Serial
(SATA3_0: vedi p.2 Nr. 19)
ATA3 (SATA3) supportano cavi
(SATA3_1: vedi p.2 Nr. 18)
dati SATA per dispositivi di
(SATA3_2: vedi p.2 Nr. 12)
immagazzinamento interni.
(SATA3_3: vedi p.2 Nr. 17)
ATA3 (SATA3) supportano cavi
(SATA3_4: vedi p.2 Nr. 13)
SATA per dispositivi di memoria
(SATA3_5: vedi p.2 Nr. 16)
interni. L’interfaccia SATA3
(SATA3_A1: vedi p.2 Nr. 14)
attuale permette velocità di
(SATA3_A2: vedi p.2 Nr. 15)
trasferimento dati no a
6.0 Gb/s.
SATA3_0 SATA3_2 SATA3_4 SATA3_A1
SATA3_1 SATA3_3 SATA3_5 SATA3_A2
Cavi dati Serial ATA (SATA) Una o altra estremità del cavo
(Opzionale)
di dati SATA può essere
collegata al disco rigido SATA3
o al connettore di SATA3 su
questa cartolina base.
Cavo audio da 3,5 mm Una delle estremità del cavo
(Opzionale)
audio da 3,5 mm può essere
collegata ai dispositivi audio
portatili come lettori MP3 o
cellulari, oppure alla porta
Line-in del computer.
Collettore USB 2.0 Oltre alle due porte USB 2.0
(9-pin USB6_7)
predenite nel pannello I/O, la
(vedi p.2 Nr. 31)
scheda madre dispone di
tre intestazioni USB 2.0.
Ciascuna intestazione USB 2.0
supporta due porte USB 2.0.
Italiano
109
ASRock A75 Extreme6 Motherboard
(9-pin USB8_9)
(vedi p.2 Nr. 21)
(9-pin USB10_11)
(vedi p.2 Nr. 30)
Collettore USB 3.0 Oltre alle quattro porte USB 3.0
(19-pin USB3_2_3)
standard del pannello I/O,
(vedi p.2 Nr. 10)
questa scheda madre è dotata
di un header USB 3.0 che
supporta due porte USB 3.0.
Collettore modulo infrarossi Questo collettore supporta
(5-pin IR1)
moduli ad infrarossi optional
(vedi p.2 Nr. 29)
per la trasmissione e la
ricezione senza li.
Connettore modulo infrarosso consumer Questo connettore può essere
(4-pin CIR1)
utilizzato per collegare
(vedi p.2 Nr. 32)
ricevitore remoto.
GND
Connettore audio sul È un’interfaccia per il cavo del
P RESENCE#
M IC_RET
pannello frontale pannello audio. Che consente
OUT_RET
(9-pin HD_AUDIO1)
connessione facile e controllo
1
(vedi p.2 Nr. 35)
dei dispositivi audio.
O UT2_L
J _SENSE
O UT2_R
M IC2_R
M IC2_L
110
ASRock A75 Extreme6 Motherboard
IRTX
+5VSB
DUMMY
1
GND
IRRX
U SB_PWR
P-9
P +9
GND
DUMMY
1
GND
P +8
P-8
U SB_PWR
U SB_PWR
P-11
P +11
GND
DUMMY
1
GND
P +10
P-10
U SB_PWR
Italiano
1. La caratteristica HDA (High Denition Audio) supporta il rilevamento dei
connettori, però il pannello dei cavi sul telaio deve supportare la funzione
HDA (High Denition Audio) per far sì che questa operi in modo corretto.
Attenersi alle istruzioni del nostro manuale e del manuale del telaio per
installare il sistema.
2. Se si utilizza un pannello audio AC’97, installarlo nell’intestazione audio
del pannello anteriore, come indicato di seguito:
A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è
necessario collegarli per il pannello audio AC’97.
E. Per attivare il microfono frontale.
®
Sistema operativo Windows
XP / XP 64-bit:
Selezionare “Mixer”. Selezionare “Recorder” (Registratore). Poi, fare
clic su “FrontMic” (Microfono frontale).
®
TM
TM
Sistema operativo Windows
7 / 7 64-bit / Vista
/ Vista
64-bit:
Andare alla scheda “FrontMic” (Microfono frontale) del pannello di
controllo Realtek. Regolare la voce “Recording Volume” (Volume
registrazione).
Collettore pannello di sistema Questo collettore accomoda
(9-pin PANEL1)
diverse funzioni di sistema
(vedi p.2 Nr. 20)
pannello frontale.
Collegare l’interruttore d’alimentazione, l’interruttore di ripristino,
l’indicatore di stato del sistema del pannello frontale del telaio a questo
header in base all’assegnazione dei pin denita di seguito. Determinare i
pin positivi e negativi prima di collegare i cavi.
PWRBTN (interruttore d’alimentazione):
Va collegato all’interruttore d’alimentazione del pannello frontale del
telaio. Usando l’interruttore d’alimentazione si può congurare il modo in
cui si spegne il sistema.
RESET (interruttore di ripristino):
Va collegato all’interruttore di ripristino del pannello frontale del telaio.
Premere l’interruttore di ripristino per riavviare il sistema se il computer si
blocca e non riesce ad eseguire un normale riavvio.
PLED (LED alimentazione del sistema):
Italiano
Va collegato all’indicatore di stato d’alimentazione del pannello frontale
del telaio. Il LED è acceso quando il sistema è operativo. Il LED continua
a lampeggiare quando il sistema è in stato di standby S1. Il LED è
spento quando il sistema è in stato di sospensione /ibernazione S3/S4
oppure spento (S5).
111
ASRock A75 Extreme6 Motherboard
HDLED (LED attività disco rigido):
Va collegato al LED attività disco rigido del pannello frontale del telaio. Il
LED è acceso quando disco rigido legge e scrive i dati.
Il design del pannello frontale può variare in base ai telai. Il modulo di
un pannello frontale può consistere di: interruttore d’alimentazione,
interruttore di ripristino, LED d’alimentazione, LED attività disco rigido,
casse, eccetera. Quando si collega il modulo del pannello frontale a
questo header, assicurarsi che l’assegnazione dei li e dei pin sia fatta
corrispondere in modo appropriato.
Collettore casse telaio Collegare le casse del telaio a
(4-pin SPEAKER1)
questo collettore.
(vedi p.2 Nr. 23)
LED di accensione Collegare il LED di accensione
1
(3-pin PLED1)
chassi per indicare lo stato di
PLED-
PLED+
PLED+
(vedi p.2 Nr. 22)
alimentazione del sistema. Il
LED è acceso quando il sistema
è in funzione. Il LED continua a
lampeggiare in stato S1. Il LED
è spento in stato S3/S4 o S5
(spegnimento).
Collettori Chassis ed alimentazione ventola Collegare i cavi della ventola ai
(4-pin CHA_FAN1)
corrispondenti connettori
(vedi p.2 Nr. 26)
facendo combaciare il cavo
nero col pin di terra.
(3-pin CHA_FAN2)
(vedi p.2 Nr. 45)
(3-pin CHA_FAN3)
(vedi p.2 Nr. 46)
(3-pin PWR_FAN1)
(vedi p.2 Nr. 2)
Italiano
Connettore ventolina CPU Collegare il cavo della ventolina
FAN_S PEED_CONTROL
CPU_FAN_SPEED
(4-pin CPU_FAN1)
CPU a questo connettore e far
+ 12V
GND
(vedi p.2 Nr. 5)
combaciare il lo nero al pin
terra.
1 2 3 4
112
ASRock A75 Extreme6 Motherboard

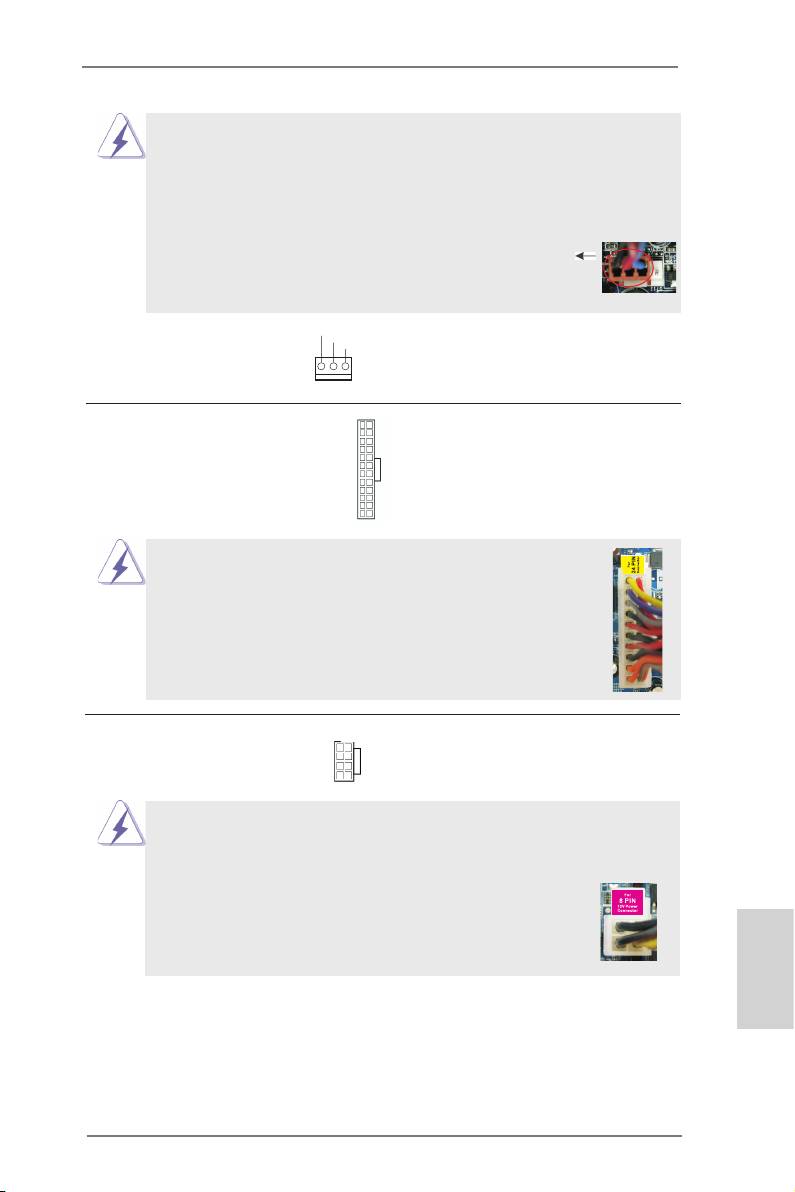

Sebbene la presente scheda madre disponga di un supporto per ventola
CPU a 4 piedini (ventola silenziosa), la ventola CPU a 3 piedini è in
grado di funzionare anche senza la funzione di controllo della velocità
della ventola. Se si intende collegare la ventola CPU a 3 piedini al
connettore della ventola CPU su questa scheda madre, collegarla ai
piedini 1-3.
Piedini 1-3 collegati
Installazione della ventola a 3 piedini
GND
(3-pin CPU_FAN2)
+ 12V
CPU_FAN_SPEED
(vedi p.2 Nr. 6)
Connettore alimentazione ATX Collegare la sorgente
12
24
(24-pin ATXPWR1)
d’alimentazione ATX a questo
(vedi p.2 Nr. 9)
connettore.
1
13
Con questa scheda madre, c’è in dotazione un
12
24
connettore elettrico ATX a 24 pin, ma può funzionare lo
stesso se si adotta un alimentatore ATX a 20 pin. Per
usare l’alimentatore ATX a 20 pin, collegare l’alimentatore
con il Pin 1 e il Pin 13.
Installazione dell’alimentatore ATX a 20 pin
1
13
Connettore ATX 12 V Collegare un alimentatore ATX
4 8
(8-pin ATX12V1)
12 V a questo connettore.
(vedi p.2 Nr. 1)
1 5
Sebbene questa schedamadre fornisca un connettore elettrico 8-pin ATX
12V, l‘unita‘ puo‘ ancora essere funzionante se viene utilizzata una
fornitura elettrica tradizionale a 4-pin ATX 12V. Per usare tale fornitura
elettrica 4-pin ATX 12V, prego collegare la presa elettrica
4 8
al Pin 1 e Pin 5.
Installazione elettrica 4-Pin ATX 12V
1 5
Italiano
113
ASRock A75 Extreme6 Motherboard
Intestazione IEEE 1394 Accanto alla porta di default
RXTPAM_0
GND
(9-pin FRONT_1394)
IEEE 1394 sul pannello I/O, e‘
R XTPBM_0
+ 12V
(vedi p.2 Nr. 34)
presente un‘intestazione IEEE
GND
1394 (FRONT_1394) sulla
1
+ 12V
scheda madre. Questa
R XTPBP_0
GND
intestazione IEEE 1394 puo‘
RXTPAP_0
supportare una porta IEEE
1394.
Collettore porta COM Questo collettore porta COM è
(9-pin COM1)
utilizzato per supportare il
(vedi p.2 Nr. 27)
modulo porta COM.
Header HDMI_SPDIF Header HDMI_SPDIF, con
(2-pin HDMI_SPDIF1)
uscita audio SPDIF su scheda
(vedi p.2 Nr. 33)
HDMI VGA, consente al
sistema di collegare dispositivi
per TV digitale HDMI/proiettori/
LCD . Collegare il connettore
HDMI_SPDIF della scheda
VGA HDMI a questo header.
Italiano
114
ASRock A75 Extreme6 Motherboard

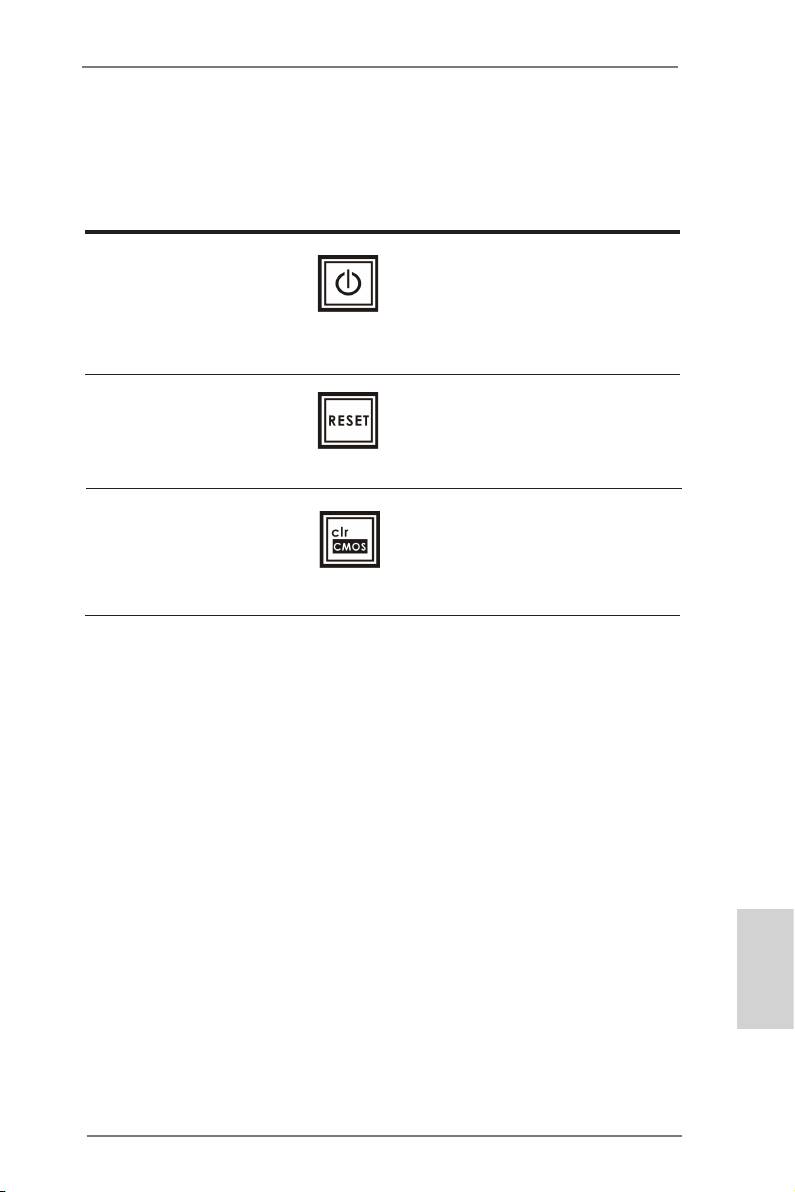

2.10 Interruttori rapidi
Questa scheda madre ha tre interruttori rapidi: Interruttore di alimentazione, interrut-
tore di reset e interruttore pulizia CMOS, che consentono agli utenti di accendere /
spegnere rapidamente o cancellare i valori CMOS.
Interruttore
L’interruttore di alimentazione è
(PWRBTN)
un interruttore rapido che
(vedi p.2 Nr. 25)
consente agli utenti di
accendere/spegnere
rapidamente il sistema.
Interruttore di reset
L’interruttore di reset è un
(RSTBTN)
interruttore rapido che consente
(vedi p.2 Nr. 24)
agli utenti di resettare
rapidamente il sistema.
Interruttore pulizia CMOS
L’interruttore di pulizia CMOS è
(CLRCBTN)
un interruttore rapido che
(vedi p.3 Nr. 14)
consente agli utenti di cancellare
velocemente i valori CMOS.
2.11 LED di debug
Il LED di debug integrato viene usato per fornire informazioni sui codici, il che rende
la risoluzione dei problemi ancora più semplice. Vedere i disegni a pagina 37, 38, 39
e 40 per leggere i codici del LED di debug.
2.12 Guida installazione del driver
Per installare i driver nel sistema, inserire dapprima il CD in dotazione nell’unità
ottica. Quindi, i driver compatibili con il sistema vengono rilevati automaticamente
ed elencati nella pagina del driver del CD in dotazione. Per l’installazione dei driver
necessari, procedere in base ad un ordine dall’alto verso il basso. In tal modo, i
driver installati funzioneranno correttamente.
Italiano
115
ASRock A75 Extreme6 Motherboard
®
TM
TM
2.13 Installazione di Windows
7 / 7 64-bit / Vista
/ Vista
64-bit
/ XP / XP 64-bit con funzioni RAID
Se sugli HDD SATA3 con funzione RAID si vuole installare il sistema operativo
®
TM
TM
Windows
7 / 7 64-bit / Vista
/ Vista
64-bit / XP / XP 64-bit, fare riferimento al
documento che si trova sul seguente percorso del CD di supporto, per le relative
procedure:
...\ RAID Installation Guide (Guida all’installazione RAID)
®
TM
TM
2.14 Installazione di Windows
7 / 7 64-bit / Vista
/ Vista
64-bit /
XP / XP 64-bit senza funzioni RAID
®
TM
TM
Se si desidera installare Windows
7 / 7 64-bit / Vista
/ Vista
64-bit / XP / XP 64-
bit sulle unità disco rigido SATA3 senza funzioni RAID, attenersi alle procedure che
seguono relative al sistema operativo che si installa.
®
2.14.1 Installazione di Windows
XP / XP 64 bit senza funzioni
RAID
®
Se si desidera installare Windows
XP / XP 64 bit sui dischi rigidi SATA3 senza
funzioni RAID, seguire le istruzioni in basso.
Utilizzo dei dischi rigidi SATA3 privi di funzioni NCQ e Hot Plug
1° PASSO: Congurare il UEFI.
A.Entrare in UTILIT
→
UEFI SETUP
→
Avanzate
→
Congurazione Storage.
B.Impostare “SATA Mode” su [IDE]. (Per SATA3_0 a SATA3_5.)
Impostare “SATA3 Conguration” su [IDE]. (Per SATA3_A1 e SATA3_A2.)
®
2° PASSO: Installazione di Windows
XP / XP 64-bit sul sistema.
®
TM
TM
2.14.2 Installazione di Windows
7 / 7 64 bit / Vista
/ Vista
64
bit senza funzioni RAID
®
TM
TM
Se si desidera installare Windows
7 / 7 64 bit / Vista
/ Vista
64 bit sui dischi
rigidi SATA3 senza funzioni RAID, seguire le istruzioni in basso.
Italiano
Utilizzo dei dischi rigidi SATA3 privi di funzioni NCQ e Hot Plug
1° PASSO: Congurare il UEFI.
A.Entrare in UTILIT
→
UEFI SETUP
→
Avanzate
→
Congurazione Storage.
B.Impostare “SATA Mode” su [IDE]. (Per SATA3_0 a SATA3_5.)
Impostare “SATA3 Conguration” su [IDE]. (Per SATA3_A1 e SATA3_A2.)
®
TM
TM
Passo 2: Installazione di Windows
7 / 7 64-bit / Vista
/ Vista
64-bit sul
sistema.
116
ASRock A75 Extreme6 Motherboard
Оглавление
- Motherboard Layout
- I/O Panel
- 1. Introduction
- 2. Installation
- 3. BIOS Information
- 1. Einführung
- 2. Installation
- 3. BIOS-Information
- 1. Introduction
- 2. Installation
- 3. Informations sur le BIOS
- 1. Introduzione
- 2. Installazione
- 3. Informazioni sul BIOS
- 1. Introducción
- 2. Instalación
- 3. BIOS Información
- 1. Введение
- 2. Установка
- 3. Информация о BIOS
- 1. Giriş
- 2. Takma
- 3. BIOS Bilgileri
- 1. 제품소개
- 2. 설치하기
- 3. 시스템 바이오스 정보
- 1. 主板簡介
- 2. 主板安裝
- 3. BIOS 信息
- 1. 主機板簡介
- 2. 主機板安裝
- 3. BIOS 訊息
- Installing OS on a HDD Larger Than 2TB
