ASRock A55M-HVS: 1. Giriş

8. iPhone/iPod/iPad Touch gibi Apple cihazlarınızı şarj etmek için daha

hızlı ve daha özgür bir biçimde şarj etmek istiyorsanız, ASRock sizin için

mükemmel bir çözüm hazırladı - ASRock APP Charger. Sadece APP

Charger sürücünü kurarak, iPhone’unuzu bilgisayarınızdan daha çabuk ve

eskisinden 40% daha hızlı şekilde şarj edebilirsiniz. ASRock APP Charger

birçok Apple cihazını aynı anda ve hızlı bir biçimde şarj etmenize olanak

tanır ve hatta bilgisayarınız Bekleme modunda (S1), RAM'de Askıya

Al modunda (S3), uyku modunda (S4) veya kapalı(S5) iken sürekli şarj

etmeyi destekler. APP Charger sürücüsü kurulu iken kolaylıkla şimdiye hiç

olmadığı kadar harika bir şarj deneyimi yaşayabilirsiniz.

ASRock internet sitesi: http://www.asrock.com/Feature/AppCharger/index.

asp

9. ASRock XFast USB, USB bellek aygıtı performansını arttırabilir. Perfor-

mans aygtının özelliğine göre değişiklik gösterebilir.

10. ASRock XFast LAN hızlı internet erişimi sağlarken aşağıdaki avantajlara

da sahiptir. LAN uygulaması Önceliklendirmesi: Uygulama önceliğinizi ideal

şekilde yapılandırabilir ve/veya yeni programlar ekleyebilirsiniz. Oyunda

Daha Az Gecikme Zamanı: Çevrimiçi oyun önceliğini daha yükseğe

ayarladığınızda, oyundaki gecikmeler azalabilir. Trak Şekillendirme: You-

tube HD video izleyebilir ve aynı anda dosyaları indirebilirsiniz. Verilerinizin

Gerçek Zamanlı Analizi: Durum penceresi ile, şu anda aktardığınız hangi

verilerin akışının yapıldığını kolaylıkla yapılandırabilirsiniz.

11. CPU aşırı ısınması algılandığında, sistem otomatik olarak kapatılır. Sistemi

devam ettirmeden önce, lütfen anakarttaki CPU fanının düzgün çalıştığını

kontrol edin ve güç kablosunu çıkarın, sonra geri takın. Isı geçişini artırmak

için, PC sistemini yüklediğinizde CPU ile ısı emici arasına ısı macunu

sürmeyi unutmayın.

12. Enerji Kullanan Ürün anlamına gelen EuP, tamamlanmış sistemler için güç

tüketimini tanımlamak için Avrupa Birliği tarafından düzenlenen bir gerekli-

liktir. EuP’a göre, kapalı mod durumunda tamamlanmış sistemin toplam AC

gücü 1,00W altında olmalıdır. EuP standardını karşılamak için, EuP hazır

anakart ve EuP hazır güç kaynağı gerekir. Intel’in önerisine göre, EuP

hazır güç kaynağının 100 mA akım tüketiminde 5v beklemede güç etkinliği

%50’den yüksektir standardını karşılaması gerekir. EuP hazır güç kaynağı

seçimi için, daha fazla ayrıntı için güç kaynağı üreticisine başvurmanızı

öneririz.

Türkçe

96

ASRock A55M-HVS Motherboard

1.3 Jumper'ların Ayarı

Şekilde jumper'ların nasıl ayarlandıkları

gösterilmektedir. Jumper kapağı pinler üzerine

yerleştirildiğinde jumper "Kapalı" dır. Jumper

kapağı pinler üzerindeyken jumper "Açık" tır.

Şekilde pin1 ve pin2'si "Kapalı" olan jumper

kapağı bu 2 pine yerleştirilmiş 3-pinli jumper

gösterilmektedir.

Jumper Ayar

CMOS’u temizleme

(CLRCMOS1, 3-pinli jumper)

(bkz. s.2 No. 18)

Clear CMOSDefault

Not:

CLRCMOS1, CMOS’daki verilerinizi temizlemenize olanak sağlar. Sistem

parametrelerini temizlemek ve varsayılan ayara sıfırlamak için lütfen bilgisayarı

kapatın ve güç kablosunun şini güç kaynağından çekin. 15 saniye bekledikten

sonra, pin2 ve pin3‘ü CLRCMOS1’de 5 saniye kısaltmak için bir atlatıcı şapkası

kullanın. Ancak, BIOS’u güncelledikten hemen sonra lütfen CMOS’u temizlemeyin.

BIOS’u güncellemeyi tamamladığınızda CMOS’u temizlemeniz gerekirse,

ilk olarak sistemi başlatmanız ve ardından CMOS temizleme işlemini

gerçekleştirmeden önce kapatmanız gereklidir. Parola, tarih, saat, kullanıcı

varsayılan proli, 1394 GUID ve MAC adresinin yalnızca CMOS pili çıkarıldığında

temizleneceğini lütfen aklınızda bulundurunuz.

Türkçe

97

ASRock A55M-HVS Motherboard

1.4 Yerleşik Fişler ve Konektörler

Yerleşik şler ve konektörler jumper DEĞİLDİR. Bu şlerin ve

konektörlerin üzerine jumper kapakları YERLEŞTİRMEYİN.

Fişlerin ve konektörlerin üzerine jumper kapakları yerleştirmek

anakartın kalıcı olarak zarar görmesine neden olabilir!

Seri ATA2 Konektörler Bu altı Seri ATA2 (SATA2)

(SATA_1: bkz. s.2, No. 12)

konektör, dahili depolama

(SATA_2: bkz. s.2, No. 11)

cihazları için SATA veri

(SATA_3: bkz. s.2, No. 7)

kablolarını destekler. Geçerli

(SATA_4: bkz. s.2, No. 10)

SATA2 arayüzü 3,0 Gb/sn veri

(SATA_5: bkz. s.2, No. 8)

aktarım hızına izin verir.

(SATA_6: bkz. s.2, No. 9)

SATA_1 SATA_3 SATA_5

SATA_2 SATA_4 SATA_6

Seri ATA (SATA) SATA veri kablosunu her iki ucu

Veri Kablosu da SATA / SATAII sabit

(İsteğe bağlı)

diskine veya anakarttaki

SATAII konektörüne

bağlanabilir.

Yazdırma Portu Fişi Bu, yazdırma portu kablosu için

AFD#

ERROR#

PINIT#

(25-pinli LPT1)

yazıcı cihazlarının uygun

SLIN#

GND

(bkz. s.2 No. 15)

bağlanmasını sağlayan bir

1

SPD7

arayüzdür.

SPD6

ACK#

SPD5

BUSY

SPD4

PE

SPD3

SLCT

SPD2

SPD1

SPD0

STB#

USB 2.0 Fişleri G/Ç panelindeki varsayılan altı

(9-pinli USB6_7)

USB 2.0 portundan başka, bu

(bkz. s.2 No. 21)

anakartta üç USB 2.0 şi

bulunur. Her USB 2.0 şi iki

USB 2.0 portunu destekler.

Türkçe

U SB_PWR

(9-pinli USB8_9)

P-9

P +9

(bkz. s.2 No. 23)

GND

DUMMY

1

GND

P +8

P-8

U SB_PWR

98

ASRock A55M-HVS Motherboard

(9-pinli USB10_11)

(bkz. s.2 No. 24)

Kızılötesi Modülü Fişi Bu ş, isteğe bağlı bir kablosuz

(5-pinli IR1)

aktarma ve alma kızılötesi

(bkz. s.2 No. 20)

modülünü destekler.

Kullanıcı Kızılötesi Modül Bağlantısı Bu ş, uzaktan kumanda alıcısı

(4-pinli CIR1)

destekler.

(bkz. s.2 No. 22)

Ön Panel Ses Fişi Bu, panel ses kablosu için

(9-pinli HD_SES1)

uygun bağlantı sağlayan ve

(bkz. s.2 No. 25)

ses cihazlarını kontrol

etmeyi sağlayan bir arayüzdür.

99

ASRock A55M-HVS Motherboard

U SB_PWR

P-11

P +11

GND

DUMMY

1

GND

P +10

P-10

U SB_PWR

GND

P RESENCE#

M IC_RET

OUT_RET

1

O UT2_L

J _SENSE

O UT2_R

M IC2_R

M IC2_L

1. Yükse Tanımlı Ses Jak Duyarlılığını destekler, ancak kasadaki panel

kablosunun HDA'nın düzgün çalışmasını desteklemesi gerekir. Lütfen

sisteminizi yüklemek için kılavuzumuzdaki ve kasa kılavuzundaki

talimatları izleyin.

2. AC'97 ses paneli kullanıyorsanız, lütfen ön panel ses şine aşağıdaki gibi

takın:

A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.

B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.

C. Ground’u (GND) Ground’a (GND) bağlayın.

D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. Bunları AC’97 ses

paneli için bağlamanız gerekmez.

Türkçe

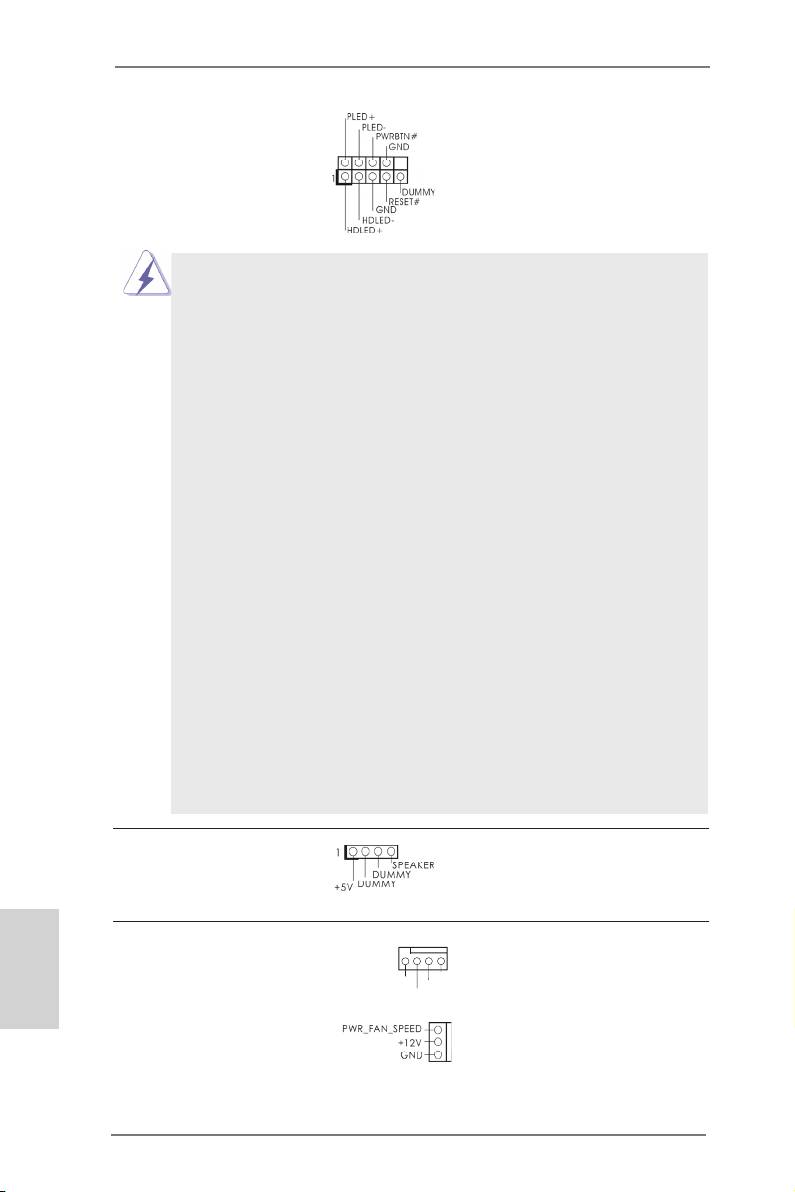

Sistem Paneli Fişi Bu ş, birçok sistem ön paneli

(9-pinli PANEL1)

işlevini barındırır.

(bkz. s.2 No. 17)

Kasa üzerindeki güç anahtarını, sıfırlama anahtarını ve sistem durumu

göstergesini aşağıdaki pin atamalarına göre bu bağlantıya bağlayın.

Kabloları bağlamadan önce pozitif ve negatif pinlere dikkat edin.

PWRBTN (Güç Anahtarı):

Kasa üzerindeki güç anahtarını ön panele bağlayın. Güç anahtarını

kullanarak sisteminizi kapatma şeklinizi yapılandırabilirsiniz.

RESET (Sıfırlama Anahtarı):

Kasa üzerindeki sıfırlama anahtarını ön panele bağlayın. Bilgisayar

donarsa veya normal bir yeniden başlatma gerçekleştirilemezse,

bilgisayarı yeniden başlatmak için sıfırlama anahtarına basın.

PLED (Sistem Gücü LED’i):

Kasa üzerindeki güç durumu göstergesini ön panele bağlayın. Sistem

çalışırken LED yanar. Sistem S1 uyku modunda iken LED yanıp sön

meye devam eder. Sistem S3/S4 uyku modunda veya kapalı (S5) iken

LED söner.

HDLED (Sabit Disk Çalışma LED’i):

Kasa üzerindeki sabit disk çalışma LED'ini ön panele bağlayın. Sabit disk

veri okurken veya yazarken LED yanar.

Ön panel tasarımı kasaya göre değişiklik gösterebilir. Ön panel

modülünde temel olarak güç anahtarı, sıfırlama anahtarı, güç LED’i,

sabit disk çalışma LED’i, hoparlör vb. bulunur. Kasa ön panel

modülünüzü bu bağlantıya bağlarken, kablo atamalarının ve pin

atamalarının doğru biçimde eşleştirildiğinden emin olun.

Kasa Hoparlörü Fişi Lütfen kasa hoparlörünü bu şe

(4-pinli SPEAKER1)

bağlayın.

(bkz. s.2 No. 13)

Türkçe

Kasa/güç Fan Konektörü Lütfen kasa fan kablolarını

(4-pinli CHA_FAN1)

fanına bu konektöre bağlayın

GN

(bkz. s.2 No. 19)

ve siyah kabloyu toprak pinine

bağlayın.

(3-pinli PWR_FAN1)

(bkz. s.2 No. 30)

100

ASRock A55M-HVS Motherboard

FAN_SPEED_CONTROL

+12V

CHA_FAN_SPEED

CPU Fan Konektörü Lütfen fan kablolarını CPU

FAN_S PEED_CONTROL

CPU_FAN_SPEED

(4-pinli CPU_FAN1)

fanına bu konektöre bağlayın

+ 12V

GND

(bkz. s.2 No. 4)

ve siyah kabloyu toprak pinine

bağlayın.

1 2 3 4

Bu anakart 4-Pinli CPU fan (Sessiz Fan) desteği sağlasa da, 3-Pinli CPU

fan hızı kontrol işlevi olmadan bile hala başarılı bir şekilde çalışabilir.

3-Pinli CPU fanı bu konektördeki CPU fan konektörüne bağlamayı

planlıyorsanız, lütfen Pin 1-3'e bağlayın.

Pin 1-3 Bağlı

3-Pinli Fanı Takma

ATX Güç Konektörü Lütfen bir ATX güç kaynağını

12

24

(24-pinli ATXPWR1)

bu konektöre bağlayın.

(bkz. s.2 No. 6)

1

13

Bu anakart 24-pinli ATX güç konektörü sağlasa da

12

24

geleneksel bir 20-pinli ATX güç kaynağı bağlarsanız da

çalışabilir. 20-pinli ATX güç kaynağını kullanmak için,

lütfen güç kaynağınızı Pin 1 ve Pin 13'le birlikte takın.

20-Pinli ATX Güç Kaynağını Takma

1

13

ATX 12V Güç Konektörü Lütfen bir ATX 12V güç

5 1

(8-pinli ATX12V1)

kaynağını bu konektöre

(bkz. s.2 No. 1)

bağlayın.

8 4

Bu anakart 8-pinli ATX 12V güç konektörü sağlasa da geleneksel bir

4-pinli ATX 12V güç kaynağı bağlarsanız da çalışabilir. 4-pinli ATX güç

kaynağını kullanmak için, lütfen güç kaynağınızı Pin 1 ve Pin 5'le birlikte

takın.

5 1

4-Pinli ATX 12V Güç Kaynağını Takma

8 4

Türkçe

Seri port Fişi Bu COM1 şi bir seri port

(9-pinli COM1)

modülünü destekler.

(bkz. s.2 No. 16)

101
