2.9 Onboard Headers and Connectors

Onboard headers and connectors are NOT jumpers. Do NOT place

jumper caps over these headers and connectors. Placing jumper caps

over the headers and connectors will cause permanent damage of the

motherboard!

Serial ATA2 Connectors These six Serial ATA2

(SATA_1: see p.2, No. 12)

(SATA2) connectors support

(SATA_2: see p.2, No. 11)

SATA data cables for internal

(SATA_3: see p.2, No. 7)

storage devices. The current

(SATA_4: see p.2, No. 10)

SATA2 interface allows up to

(SATA_5: see p.2, No. 8)

3.0 Gb/s data transfer rate.

(SATA_6: see p.2, No. 9)

SATA_1 SATA_3 SATA_5

SATA_2 SATA_4 SATA_6

Serial ATA (SATA) Either end of the SATA data

Data Cable cable can be connected to the

(Optional)

SATA / SATAII hard disk or the

SATAII connector on this

motherboard.

Print Port Header This is an interface for print

AFD#

ERROR#

PINIT#

(25-pin LPT1)

port cable that allows

SLIN#

GND

(see p.2 No. 15)

convenient connection of printer

1

SPD7

devices.

SPD6

ACK#

SPD5

BUSY

SPD4

PE

SPD3

SLCT

SPD2

SPD1

SPD0

STB#

USB 2.0 Headers Besides six default USB 2.0

(9-pin USB6_7)

ports on the I/O panel, there

(see p.2 No. 21)

are three USB 2.0 headers on

this motherboard. Each USB 2.0

header can support two USB

2.0 ports.

U SB_PWR

P-9

(9-pin USB8_9)

P +9

GND

(see p.2 No. 23)

DUMMY

1

GND

P +8

P-8

English

U SB_PWR

U SB_PWR

P-11

(9-pin USB10_11)

P +11

GND

(see p.2 No. 24)

DUMMY

1

GND

P +10

P-10

U SB_PWR

21

ASRock A55M-HVS Motherboard

Infrared Module Header This header supports an

(5-pin IR1)

optional wireless transmitting

(see p.2 No. 20)

and receiving infrared module.

Consumer Infrared Module Header This header can be used to

(4-pin CIR1)

connect the remote

(see p.2 No. 22)

controller receiver.

Front Panel Audio Header This is an interface for the front

(9-pin HD_AUDIO1)

panel audio cable that allows

(see p.2 No. 25)

convenient connection and

control of audio devices.

English

22

ASRock A55M-HVS Motherboard

GND

P RESENCE#

M IC_RET

OUT_RET

1

O UT2_L

J _SENSE

O UT2_R

M IC2_R

M IC2_L

1. High Denition Audio supports Jack Sensing, but the panel wire on

the chassis must support HDA to function correctly. Please follow the

instruction in our manual and chassis manual to install your system.

2. If you use AC’97 audio panel, please install it to the front panel audio

header as below:

A. Connect Mic_IN (MIC) to MIC2_L.

B. Connect Audio_R (RIN) to OUT2_R and Audio_L (LIN) to OUT2_L.

C. Connect Ground (GND) to Ground (GND).

D. MIC_RET and OUT_RET are for HD audio panel only. You don’t

need to connect them for AC’97 audio panel.

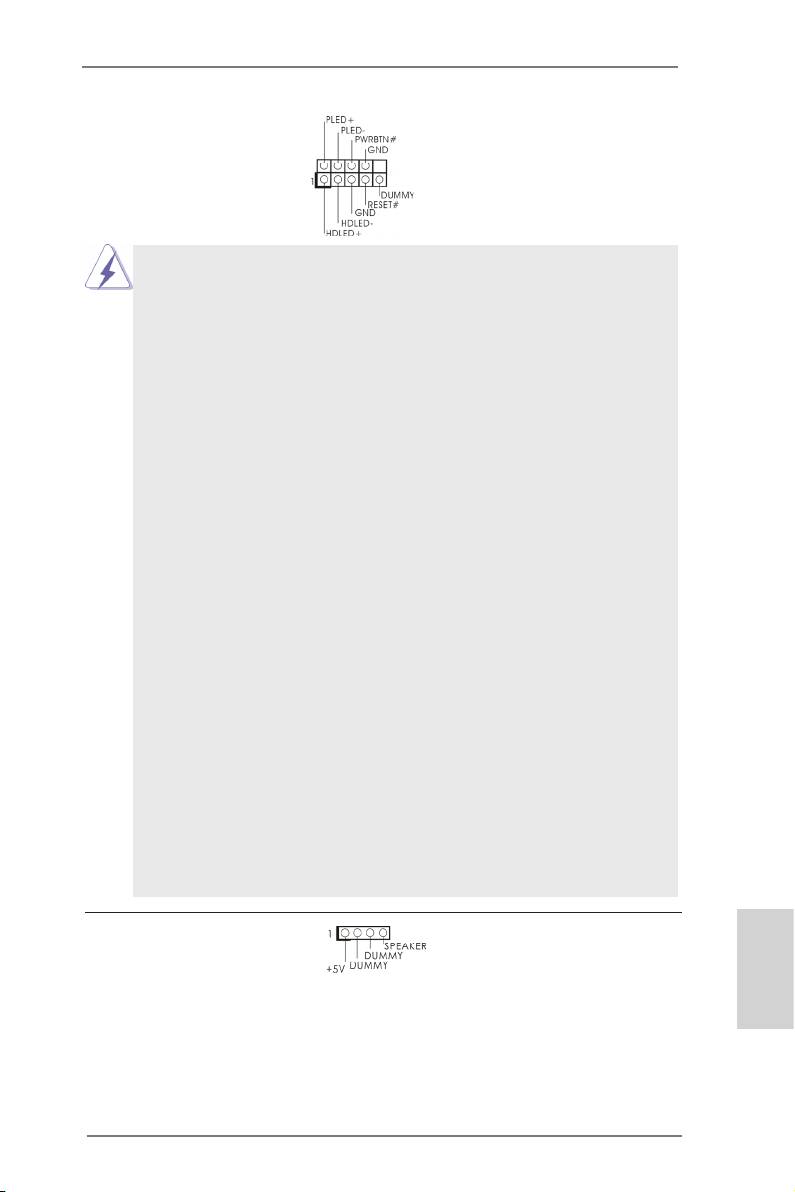

System Panel Header This header accommodates

(9-pin PANEL1)

several system front panel

(see p.2 No. 17)

functions.

Connect the power switch, reset switch and system status indicator

on the chassis to this header according to the pin assignments below.

Note the positive and negative pins before connecting the cables.

PWRBTN (Power Switch):

Connect to the power switch on the chassis front panel. You may con-

gure the way to turn off your system using the power switch.

RESET (Reset Switch):

Connect to the reset switch on the chassis front panel. Press the reset

switch to restart the computer if the computer freezes and fails to per-

form a normal restart.

PLED (System Power LED):

Connect to the power status indicator on the chassis front panel. The

LED is on when the system is operating. The LED keeps blinking

when the sys-tem is in S1 sleep state. The LED is off when the system

is in S3/S4 sleep state or powered off (S5).

HDLED (Hard Drive Activity LED):

Connect to the hard drive activity LED on the chassis front panel. The

LED is on when the hard drive is reading or writing data.

The front panel design may differ by chassis. A front panel module

mainly consists of power switch, reset switch, power LED, hard drive

activity LED, speaker and etc. When connecting your chassis front

panel module to this header, make sure the wire assignments and the

pin assign-ments are matched correctly.

Chassis Speaker Header Please connect the chassis

(4-pin SPEAKER 1)

speaker to this header.

(see p.2 No. 13)

Chassis and Power Fan Connectors Please connect the fan cables

(4-pin CHA_FAN1)

to the fan connectors and

GND

(see p.2 No. 19)

match the black wire to the

FAN_SPEED_CONTROL

+12V

CHA_FAN_SPEED

ground pin.

(3-pin PWR_FAN1)

(see p.2 No. 30)

CPU Fan Connectors Please connect the CPU fan

FAN_S PEED_CONTROL

CPU_FAN_SPEED

(4-pin CPU_FAN1)

cable to the connector and

+ 12V

GND

(see p.2 No. 4)

match the black wire to the

ground pin.

1 2 3 4

Though this motherboard provides 4-Pin CPU fan (Quiet Fan) support, the 3-Pin

CPU fan still can work successfully even without the fan speed control function.

If you plan to connect the 3-Pin CPU fan to the CPU fan connector on this

motherboard, please connect it to Pin 1-3.

Pin 1-3 Connected

3-Pin Fan Installation

ATX Power Connector Please connect an ATX power

12

24

English

(24-pin ATXPWR1)

supply to this connector.

(see p.2 No. 6)

1

13

23

ASRock A55M-HVS Motherboard

Though this motherboard provides 24-pin ATX power connector,

12

24

it can still work if you adopt a traditional 20-pin ATX power supply.

To use the 20-pin ATX power supply, please plug your power

supply along with Pin 1 and Pin 13.

20-Pin ATX Power Supply Installation

1

13

ATX 12V Power Connector Please connect an ATX 12V

5 1

(8-pin ATX12V1)

power supply to this connector.

(see p.2 No. 1)

8 4

Though this motherboard provides 8-pin ATX 12V power connector, it can still work

if you adopt a traditional 4-pin ATX 12V power supply. To use the

5 1

4-pin ATX power supply, please plug your power supply along with

Pin 1 and Pin 5.

4-Pin ATX 12V Power Supply Installation

8 4

Serial port Header This COM1 header supports a

(9-pin COM1)

serial port module.

(see p.2 No.16)

English

24

ASRock A55M-HVS Motherboard

2.10 Driver Installation Guide

To install the drivers to your system, please insert the support CD to your optical

drive rst. Then, the drivers compatible to your system can be auto-detected and

listed on the support CD driver page. Please follow the order from up to bottom side

to install those required drivers. Therefore, the drivers you install can work properly.

®

TM

TM

2.11 Installing Windows

7 / 7 64-bit / Vista

/ Vista

64-bit / XP /

XP 64-bit With RAID Functions

®

TM

TM

If you want to install Windows

7 / 7 64-bit / Vista

/ Vista

64-bit / XP / XP 64-bit

on your SATA / SATAII HDDs with RAID functions, please refer to the document at

the following path in the Support CD for detailed procedures:

..\ RAID Installation Guide

®

TM

TM

2.12 Installing Windows

7 / 7 64-bit / Vista

/ Vista

64-bit / XP /

XP 64-bit Without RAID Functions

®

TM

TM

If you want to install Windows

7 / 7 64-bit / Vista

/ Vista

64-bit / XP / XP 64-

bit OS on your SATA / SATAII HDDs without RAID functions, please follow below

procedures according to the OS you install.

®

2.12.1 Installing Windows

XP / XP 64-bit Without RAID Functions

®

If you want to install Windows

XP / XP 64-bit on your SATA / SATAII HDDs without

RAID functions, please follow below steps.

Using SATA / SATAII HDDs without NCQ and Hot Plug functions (IDE mode)

STEP 1: Set up UEFI.

A. Enter UEFI SETUP UTILITY Advanced screen Storage

Conguration.

B. Set the “SATA Mode” option to [IDE].

®

STEP 2: Install Windows

XP / XP 64-bit OS on your system.

English

25

ASRock A55M-HVS Motherboard

VORSICHT!

1.

Dieses Motherboard unterstützt Dual-Kanal-Speichertechnologie. Vor

Implementierung der Dual-Kanal-Speichertechnologie müssen Sie die

Installationsanleitung für die Speichermodule auf Seite 12 zwecks richtiger

Installation gelesen haben.

2. Ob die Speichergeschwindigkeit 2400/1866/1600 MHz unterstützt wird,

hängt von der von Ihnen eingesetzten CPU ab. Schauen Sie bitte auf un-

seren Internetseiten in der Liste mit unterstützten Speichermodulen nach,

wenn Sie DDR3 2400/1866/1600-Speichermodule einsetzen möchten.

ASRock-Internetseite: http://www.asrock.com

3. Durch Betriebssystem-Einschränkungen kann die tatsächliche Speicher-

®

TM

größe weniger als 4 GB betragen, da unter Windows

7 / Vista

/ XP

etwas Speicher zur Nutzung durch das System reserviert wird. Unter

®

Windows

OS mit 64-Bit-CPU besteht diese Einschränkung nicht.

4. Die Maximalspeichergröße ist von den Chipshändler deniert und umge-

tauscht. Bitte überprüfen Sie AMD website für die neuliche Information.

®

5. xvYCC und Deep Color werden nur unter Windows

7 64-Bit / 7 unter-

stützt. Der Deep Color-Modus wird nur aktiviert, wenn der Bildschirm

®

TM

12bpc in EDID unterstützt. HBR wird unter Windows

7 64 Bit / 7 / Vista

TM

64 Bit / Vista

unterstützt.

6. ASRock Extreme Tuning Utility (AXTU) ist ein Alles-in-einem-

Werkzeug zur Feineinstellung verschiedener Systemfunktionen an

einer benutzerfreundlichen Schnittstelle; diese beinhaltet

HardwareÜberwachung, Lüftersteuerung und IES. Über die Hardware-

Überwachung können Sie die Hauptsystemdaten einsehen. Die

Lüftersteuerung zeigt Ihnen zur Anpassung Lüftergeschwindigkeit und

Temperatur an. Per IES (Intelligent Energy Saver) kann der Spannungs-

regulator bei Inaktivität der CPU-Kerne die Anzahl an Ausgangsphasen

zur Steigerung der Ef zienz reduzieren – ohne die Rechenleistung zu

beeinträchtigen. Hinweise zur Bedienung der ASRock Extreme Tuning

Utility (AXTU)  nden Sie auf unserer Webseite. ASRock-Webseite: http://

www.asrock.com

7. ASRock Instant Flash ist ein im Flash-ROM eingebettetes BIOS-Flash-

Programm. Mithilfe dieses praktischen BIOS-Aktualisierungswerkzeugs

können Sie das System-BIOS aktualisieren, ohne dafür zuerst Betriebs-

®

systeme wie MS-DOS oder Windows

aufrufen zu müssen. Mit diesem

Programm bekommen Sie durch Drücken der <F6>-Taste während des

Deutsch

POST-Vorgangs oder durch Drücken der <F2>-Taste im BIOS-Setup-

Menü Zugang zu ASRock Instant Flash. Sie brauchen dieses Werkzeug

einfach nur zu starten und die neue BIOS-Datei auf Ihrem USB-Flash-

Laufwerk, Diskettenlaufwerk oder der Festplatte zu speichern, und schon

können Sie Ihr BIOS mit nur wenigen Klickvorgängen ohne Bereitstellung

einer zusätzlichen Diskette oder eines anderen komplizierten Flash-Pro-

gramms aktualisieren. Achten Sie darauf, dass das USB-Flash-Laufwerk

oder die Festplatte das Dateisystem FAT32/16/12 benutzen muss.

32

ASRock A55M-HVS Motherboard

8. Wenn Sie nach einer schnelleren, weniger eingeschränkten Möglich-

keit zur Auadung Ihrer Apple-Geräte (z. B. iPhone/iPad/iPod touch)

suchen, bietet ASRock Ihnen eine wunderbare Lösung – den ASRock

APP Charger. Installieren Sie einfach den ASRock APP Charger-Treiber;

dadurch lädt sich Ihr iPhone wesentlich schneller über einen Computer

auf – genaugenommen bis zu 40 % schneller als zuvor. Der ASRock APP

Charger ermöglicht Ihnen die schnelle Auadung mehrerer Apple-Geräte

gleichzeitig; der Ladevorgang wird sogar dann fortgesetzt, wenn der PC

den Ruhezustand (S1), Suspend to RAM-Modus (S3) oder Tiefschlafmo-

dus (S4) aufruft oder ausgeschaltet wird (S5). Nach der

Installation des APP Charger-Treibers können Sie im Handumdrehen das

großartigste Ladeerlebnis überhaupt genießen.

ASRock-Webseite: http://www.asrock.com/Feature/AppCharger/index.

asp

9. ASRocks XFast USB dient der Steigerung der Leistungsfähigkeit Ihrer

USB-Speichergeräte. Die Leistung kann je nach Eigenschaften des Gerä-

tes variieren.

10. ASRock XFast LAN bietet einen schnelleren Internetzugang mit den

nachfolgenden Vorteilen. LAN-Anwendungspriorisierung: Hiermit kon-

gurieren Sie auf ideale Weise Ihre Anwendungspriorität und/oder fügen

neue Programme hinzu. Niedrigere Latenzzeit bei Spielen: Nach Einstel-

lung einer höheren Online-Gamepriorität kann hiermit die Latenzzeit bei

Spielen herabgesetzt werden. Datenverkehrsgestaltung: Sie können

Youtube-Videos in HD anzeigen und gleichzeitig Dateien herunterladen.

Echtzeitanalyse Ihrer Daten: Über das Statusfenster können Sie schnell

ermitteln, welche Datenströme zur Zeit übertragen werden.

11. Wird eine Überhitzung der CPU registriert, führt das System einen automati-

schen Shutdown durch. Bevor Sie das System neu starten, prüfen Sie bitte,

ob der CPU-Lüfter am Motherboard richtig funktioniert, und stecken Sie bitte

den Stromkabelstecker aus und dann wieder ein. Um die Wärmeableitung

zu verbessern, bitte nicht vergessen, etwas Wärmeleitpaste zwischen CPU

und Kühlkörper zu sprühen.

12. EuP steht für Energy Using Product und kennzeichnet die Ökodesign-Richt-

linie, die von der Europäischen Gemeinschaft zur Festlegung des Ener-

gieverbrauchs von vollständigen Systemen in Kraft gesetzt wurde. Gemäß

dieser Ökodesign-Richtlinie (EuP) muss der gesamte Netzstromverbrauch

von vollständigen Systemen unter 1,00 Watt liegen, wenn sie ausgeschal-

tet sind. Um dem EuP-Standard zu entsprechen, sind ein EuP-fähiges

Motherboard und eine EuP-fähige Stromversorgung erforderlich. Gemäß

einer Empfehlung von Intel muss eine EuP-fähige Stromversorgung dem

Standard entsprechen, was bedeutet, dass bei einem Stromverbrauch von

100 mA die 5-Volt-Standby-Energieefzienz höher als 50% sein sollte. Für

Deutsch

die Wahl einer EuP-fähigen Stromversorgung empfehlen wir Ihnen, weitere

Details beim Hersteller der Stromversorgung abzufragen.

33

ASRock A55M-HVS Motherboard

1.3 Einstellung der Jumper

Die Abbildung verdeutlicht, wie Jumper

gesetzt werden. Werden Pins durch

Jumperkappen verdeckt, ist der Jumper

“Gebrückt”. Werden keine Pins durch

Jumperkappen verdeckt, ist der Jumper

“Offen”. Die Abbildung zeigt einen 3-Pin

Jumper dessen Pin1 und Pin2 “Ge-

brückt” sind, bzw. es bendet sich eine

Jumper-Kappe auf diesen beiden Pins.

Jumper Einstellun Beschreibung

CMOS löschen

(CLRCMOS1, 3-Pin jumper)

(siehe S.2, No. 18)

Default-

CMOS

Einstellung

löschen

Hinweis:

CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum

Löschen und Zurücksetzen der Systemparameter auf die Standardeinrichtung

schalten Sie den Computer bitte aus und trennen das Netzkabel von der

Stromversorgung. Warten Sie 15 Sekunden, schließen Sie dann Pin2 und

Pin3 am CLRCMOS1 über einen Jumper fünf Sekunden lang kurz. Sie

sollten das CMOS allerdings nicht direkt nach der BIOS-Aktualisierung

löschen. Wenn Sie das CMOS nach Abschluss der BIOS-Aktualisierung

löschen müssen, fahren Sie zuerst das System hoch. Fahren Sie es dann

vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort,

Datum, Uhrzeit, benutzerdeniertes Prol, 1394 GUID und MAC-Adresse

nur gelöscht werden, wenn die CMOS-Batterie entfernt wird.

Deutsch

34

ASRock A55M-HVS Motherboard

1.4 Anschlüsse

Anschlussleisten sind KEINE Jumper. Setzen Sie KEINE Jumperkappen

auf die Pins der Anschlussleisten. Wenn Sie die Jumperkappen auf die

Anschlüsse setzen, wird das Motherboard permanent beschädigt!

Anschluss Beschreibung

Seriell-ATA2-Anschlüsse Diese sechs Serial ATA2-

(SATA_1: siehe S.2 - No. 12)

(SATA2-)Verbínder

(SATA_2: siehe S.2 - No. 11)

unterstützten SATA-Datenkabel

(SATA_3: siehe S.2 - No. 7)

für interne

(SATA_4: siehe S.2 - No. 10)

Massenspeichergeräte. Die

(SATA_5: siehe S.2 - No. 8)

aktuelle SATA2- Schnittstelle

(SATA_6: siehe S.2 - No. 9)

ermöglicht eine

Datenübertragungsrate bis

SATA_1 SATA_3 SATA_5

SATA_2 SATA_4 SATA_6

3,0 Gb/s.

Serial ATA- (SATA-) SJedes Ende des SATA

Datenkabel Datenkabels kann an die SATA

(Option)

/ SATAII Festplatte

oder das SATAII

Verbindungsstück auf

dieser Hauptplatine

angeschlossen werden.

Druckerport-Anschlussleiste Dies ist eine Schnittstelle zum

AFD#

(25-pol. LPT1)

Anschluss eines Druckerport-

ERROR#

PINIT#

SLIN#

GND

(siehe S.2 - No. 15)

Kabels, mit dem Sie passende

Drucker auf einfache Weise

1

SPD7

SPD6

ACK#

anschließen können.

SPD5

BUSY

SPD4

PE

SPD3

SLCT

SPD2

SPD1

SPD0

STB#

USB 2.0-Header Zusätzlich zu den sechs

(9-pol. USB6_7)

üblichen USB 2.0-Ports an den

(siehe S.2 - No. 21)

I/O-Anschlüssen benden sich

drei USB 2.0-

Anschlussleisten am

Deutsch

Motherboard. Pro USB 2.0-

Anschlussleiste werden zwei

USB 2.0-Ports unterstützt.

35

ASRock A55M-HVS Motherboard

(9-pol. USB8_9)

(siehe S.2 - No. 23)

(9-pol. USB10_11)

(siehe S.2 - No. 24)

Infrarot-Modul-Header Dieser Header unterstützt ein

(5-pin IR1)

optionales, drahtloses Sende-

(siehe S.2 - No. 20)

und Empfangs-Infrarotmodul.

Consumer Infrared-Modul-Header Dieser Header kann zum

(4-pin CIR1)

Anschließen Remote-

(siehe S.2 - No. 22)

Empfänger.

Anschluss für Audio auf Dieses Interface zu einem

der Gehäusevorderseite Audio-Panel auf der Vorder

(9-Pin HD_AUDIO1)

seite Ihres Gehäuses,

(siehe S.2 - No. 25)

ermöglicht Ihnen eine bequeme

Anschlussmöglichkeit und

Kontrolle über Audio-Geräte.

36

ASRock A55M-HVS Motherboard

U SB_PWR

P-9

P +9

GND

DUMMY

1

GND

P +8

P-8

U SB_PWR

U SB_PWR

P-11

P +11

GND

DUMMY

1

GND

P +10

P-10

U SB_PWR

GND

P RESENCE#

M IC_RET

OUT_RET

1

O UT2_L

J _SENSE

O UT2_R

M IC2_R

M IC2_L

1. High Denition Audio unterstützt Jack Sensing (automatische Erkennung

falsch angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung

am Gehäuse HDA unterstützen muss, um richtig zu funktionieren.

Beachten Sie bei der Installation im System die Anweisungen in unserem

Handbuch und im Gehäusehandbuch.

2. Wenn Sie die AC’97-Audioleiste verwenden, installieren Sie diese wie

nachstehend beschrieben an der Front-Audioanschlussleiste:

Deutsch

A. Schließen Sie Mic_IN (MIC) an MIC2_L an.

B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an OUT2_L an.

C. Schließen Sie Ground (GND) an Ground (GND) an.

D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht. Diese

Anschlüsse müssen nicht an die AC’97-Audioleiste angeschlossen werden.

System Panel-Header Dieser Header unterstützt

(9-pin PANEL1)

mehrere Funktion der

(siehe S.2 - No. 17)

Systemvorderseite.

Schließen Sie die Ein-/Austaste, die Reset-Taste und die

Systemstatusanzeige am Gehäuse an diesen Header an; befolgen Sie

dabei die nachstehenden Hinweise zur Pinbelegung. Beachten Sie die

positiven und negativen Pins, bevor Sie die Kabel anschließen.

PWRBTN (Ein-/Ausschalter):

Zum Anschließen des Ein-/Ausschalters an der Frontblende des Gehäu

ses. Sie können kongurieren, wie das System mit Hilfe des

Ein-/Ausschalters ausgeschaltet werden können soll.

RESET (Reset-Taste):

Zum Anschließen der Reset-Taste an der Frontblende des Gehäuses.

Mit der Reset-Taste können Sie den Computer im Falle eines Absturzes

neu starten.

PLED (Systembetriebs-LED):

Zum Anschließen der Betriebsstatusanzeige an der Frontblende des

Gehäuses. Die LED leuchtet, wenn das System in Betrieb ist. Die LED

blinkt, wenn sich das System im Ruhezustand S1 bendet. Die LED

schaltet sich aus, wenn sich das System in den Modi S3/S4 bendet

oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Zum Anschließen der Festplattenaktivitäts-LED an der Frontblende des

Gehäuses. Die LED leuchtet, wenn die Festplatte Daten liest oder

schreibt.

Das Design der Frontblende kann je nach Gehäuse variiere. Ein

Frontblendenmodul besteht hauptsächlich aus einer Ein-/Austaste, einer

Reset-Taste, einer Betriebs-LED, einer Festplattenaktivitäts-LED,

Lautsprechern, etc. Stellen Sie beim Anschließen des

Frontblendenmoduls Ihres Gehäuses an diesem Header sicher, dass die

Kabel- und Pinbelegung korrekt übereinstimmen.

Gehäuselautsprecher-Header Schließen Sie den

(4-pin SPEAKER1)

Gehäuselautsprecher an

(siehe S.2 - No. 13)

diesen Header an.

Deutsch

37

ASRock A55M-HVS Motherboard

Gehäuse- und Stromlüfteranschlüsse Verbinden Sie die Lüfterkabel

(4-pin CHA_FAN1)

mit den Lüfteranschlüssen,

(siehe S.2, No. 19)

wobei der schwarze Draht an

GND

FAN_SPEED_CONTROL

+12V

CHA_FAN_SPEED

den Schutzleiterstift

angeschlossenwird.

(3-pin PWR_FAN1)

(siehe S.2 - No. 30)

CPU-Lüfteranschluss Verbinden Sie das CPU -

FAN_S PEED_CONTROL

CPU_FAN_SPEED

(4-pin CPU_FAN1)

Lüfterkabel mit diesem

+ 12V

GND

(siehe S.2 - No. 4)

Anschluss und passen Sie den

schwarzen Draht dem

1 2 3 4

Erdungsstift an.

Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss

(Quiet Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss

angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn

Sie einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses

Motherboards anschließen möchten, verbinden Sie ihn bitte mit den

Pins 1 – 3.

Pins 1–3 anschließen

Lüfter mit dreipoligem Anschluss installieren

12

24

ATX-Netz-Header Verbinden Sie die ATX-

(24-pin ATXPWR1)

Stromversorgung mit diesem

(siehe S.2 - No. 6)

Header.

1

13

Obwohl dieses Motherboard einen 24-pol. ATX-

12

24

Stromanschluss bietet, kann es auch mit einem

modizierten traditionellen 20-pol. ATX-Netzteil

verwendet werden. Um ein 20-pol. ATX-Netzteil zu

verwenden, stecken Sie den Stecker mit Pin 1 und

Pin 13 ein.

Installation eines 20-pol. ATX-Netzteils

1

13

Deutsch

ATX 12V Anschluss Bitte schließen Sie an diesen

5 1

(8-pin ATX12V1)

Anschluss die ATX 12V

(siehe S.2 - No. 1)

Stromversorgung an.

8 4

38

ASRock A55M-HVS Motherboard

Obwohl diese Hauptplatine 8-Pin ATX 12V Stromanschluss zur

Verfügung stellt, kann sie noch arbeiten, wenn Sie einen

traditionellen 4-Pin ATX 12V Energieversorgung adoptieren. Um die

4-Pin ATX Energieversorgung zu verwenden, stecken Sie bitte Ihre

Energieversorgung zusammen mit dem Pin 1 und Pin 5 ein.

5 1

Installation der 4-Pin ATX 12V Energieversorgung

8 4

COM-Anschluss-Header Dieser COM-Anschluss-

(9-pin COM1)

Header wird verwendet, um

(siehe S.2 - No. 16)

ein COM-Anschlussmodul zu

unterstützen.

Deutsch

39

ASRock A55M-HVS Motherboard

2. BIOS-Information

Das Flash Memory dieses Motherboards speichert das Setup-Utility. Drücken Sie

<F2> oder <Del> während des POST (Power-On-Self-Test) um ins Setup zu gelan-

gen, ansonsten werden die Testroutinen weiter abgearbeitet. Wenn Sie ins Setup

gelangen wollen, nachdem der POST durchgeführt wurde, müssen Sie das System

über die Tastenkombination <Ctrl> + <Alt> + <Delete> oder den Reset-Knopf auf

der Gehäusevorderseite, neu starten. Natürlich können Sie einen Neustart auch

durchführen, indem Sie das System kurz ab- und danach wieder anschalten.

Das Setup-Programm ist für eine bequeme Bedienung entwickelt worden. Es ist ein

menügesteuertes Programm, in dem Sie durch unterschiedliche Untermenüs scrol-

len und die vorab festgelegten Optionen auswählen können. Für detaillierte Infor-

mationen zum BIOS-Setup, siehe bitte das Benutzerhandbuch (PDF Datei) auf der

Support CD.

3. Software Support CD information

®

®

Dieses Motherboard unterstützt eine Reiche von Microsoft

Windows

Betriebs-

TM

TM

systemen: 7 / 7 64-Bit / Vista

/ Vista

64-Bit / XP SP3 / XP 64-Bit. Die Ihrem

Motherboard beigefügte Support-CD enthält hilfreiche Software, Treiber und Hilf-

sprogramme, mit denen Sie die Funktionen Ihres Motherboards verbessern können

Legen Sie die Support-CD zunächst in Ihr CD-ROM-Laufwerk ein. Der Willkom-

mensbildschirm mit den Installationsmenüs der CD wird automatisch aufgerufen,

wenn Sie die “Autorun”-Funktion Ihres Systems aktiviert haben.

Erscheint der Wilkommensbildschirm nicht, so “doppelklicken” Sie bitte auf das File

ASSETUP.EXE im BIN-Verzeichnis der Support-CD, um die Menüs aufzurufen.

Das Setup-Programm soll es Ihnen so leicht wie möglich machen. Es ist menüges-

teuert, d.h. Sie können in den verschiedenen Untermenüs Ihre Auswahl treffen und

die Programme werden dann automatisch installiert.

Deutsch

40

ASRock A55M-HVS Motherboard
