ASRock A55M-DGS: 1. Giriş

- CPU/Kasa/Güç Fan Takometresi



- İşlemci Sessiz Fanı

- CPU/Kasa Fan Çoklu-Hız Kontrolü

- Voltaj İzleme: +12V, +5V, +3,3V, CPU Vcore

®

®

TM

TM

İS - Microsoft

Windows

7 / 7 64-bit / Vista

/ Vista

64-bit / XP

SP3 / XP 64-bit uyumlu (bkz. DİKKAT 12)

Sertikalar - FCC, CE, WHQL

- ErP/EuP Hazır (ErP/EuP hazır güç kaynağı gerekli)

(bkz. DİKKAT 13)

* Ayrıntılı ürün bilgileri için lütfen web sitemizi ziyaret edin: http://www.asrock.com

UYARI

Lütfen, ayarı BIOS'da ayarlama, Untied Overclocking Teknolojisi'ni uygulama veya

üçüncü taraf aşırı hızlandırma araçlarını kullanma gibi durumlarda aşırı hızlandırmayla

ilgili risk olduğunu unutmayın. Aşırı hızlandırma sisteminizin kararlılığını etkiler veya

hatta sisteminizin bileşenlerini ve cihazlarına zarar verebilir. Bu risk size aittir ve zararı

siz ödersiniz. Aşırı hızlandırmadan kaynaklanan olası zarardan sorumlu değiliz.

DİKKAT!

1. Bu anakart Çift Kanallı Bellek Teknolojisi'ni destekler. Çift Kanallı Bellek

Teknolojisi'ni uygulamadan önce, uygun yükleme hakkında sayfa 12'deki

bellek modüllerinin yükleme kılavuzunu okuduğunuzdan emin olun.

2. 2400/1866/1600MHz bellek hızı çalıştığınız CPU'ya göre desteklenir. DDR3

2400/1866/1600 bellek modülünü bu anakartta çalıştırmak istiyorsanız,

uyumlu bellek modülleri için lütfen web sitemizdeki bellek destek listesine

bakın. ASRock web sitesi: http://www.asrock.com

®

TM

3. İşletim sistemi kısıtlaması nedeniyle, Windows

7 / Vista

/ XP altında

sistem kullanımı için ayırmak için gerçek bellek boyutu 4 GB'den az olabilir.

®

®

64-bit CPU'lu Windows

OS için bu tür bir sınırlama yoktur. Windows

’un

kullanamadığı bellekten yararlanmak için ASRock XFast RAM’i kullanabilir-

siniz.

4. Maksimum paylaюэlan bellek boyutu yonga seti satэcэsэ tarafэndan

tanэmlanэr ve deрiюebilir. Lьtfen en son bilgileri iзin AMD web sitesini

kontrol edin.

5. ASRock Extreme Tuning Utility (AXTU) hepsi bir arada bir araç olup

Türkçe

kullanıcı ile dost bir arayüzde farklı sistem i.levlerinin ince ayarını yapmak

için kullanılmakta olup buna Donanım Monitörü, Fan Kontrolü ve IES da-

hildir. Donanım Monitöründe sisteminizde okunan önemli de.erleri gösterir.

Fan Kontrolünde ayarlamanız için fan hızını ve sıcaklı.ını gösterir. IES’de

(Akıllı Enerji Tasarrufu), CPU çekirdekleri bo.ta oldu.unda bilgisayarın

performansından ödün vermeden gerilim düzenleyicisi çıkı. fazlarının

sayısını dü.ürerek verimlili.i iyile.tirir. ASRock Extreme Tuning Utility

96

ASRock A55M-DGS Motherboard

(AXTU)’nun çalı.ma prosedürleri için lütfen web sitemizi ziyaret ediniz.

ASRock web sitesi: http://www.asrock.com

6. ASRock Anında Flash, Flash ROM’a katıştırılmış bir BIOS ash yardımcı

programıdır. Bu kullanışlı BIOS güncelleme aracı, sistem BIOS’unu MS-

®

DOS veya Windows

gibi ilk önce işletim sistemine girmeden

güncellemenizi sağlar. Bu yardımcı programla, POST sırasında <F6>

tuşuna basabilirsiniz veya BIOS ayarları menüsünün ASRock Anında

Flash’a erişmesi için <F2> tuşuna basabilirsiniz. Bu aracı başlatın ve yeni

BIOS dosyasını USB ash sürücünüze, diskete veya sabit sürücüye kayde-

din, sonra BIOS’unuzu yalnızca birkaç tıklatma ile ek bir disket veya diğer

karmaşık ash yardımcı programlarını hazırlamadan güncelleyebilirsiniz.

Lütfen USB ash sürücünün veya sabit diskin FAT32/16/12 dosya sistemi

kullanması gerektiğini unutmayın.

7. iPhone/iPod/iPad Touch gibi Apple cihazlarınızı şarj etmek için daha

hızlı ve daha özgür bir biçimde şarj etmek istiyorsanız, ASRock sizin için

mükemmel bir çözüm hazırladı - ASRock APP Charger. Sadece APP

Charger sürücünü kurarak, iPhone’unuzu bilgisayarınızdan daha çabuk ve

eskisinden 40% daha hızlı şekilde şarj edebilirsiniz. ASRock APP Charger

birçok Apple cihazını aynı anda ve hızlı bir biçimde şarj etmenize olanak

tanır ve hatta bilgisayarınız Bekleme modunda (S1), RAM'de Askıya

Al modunda (S3), uyku modunda (S4) veya kapalı(S5) iken sürekli şarj

etmeyi destekler. APP Charger sürücüsü kurulu iken kolaylıkla şimdiye hiç

olmadığı kadar harika bir şarj deneyimi yaşayabilirsiniz.

ASRock internet sitesi: http://www.asrock.com/Feature/AppCharger/index.

asp

8. ASRock XFast USB, USB bellek aygıtı performansını arttırabilir. Perfor-

mans aygtının özelliğine göre değişiklik gösterebilir.

9. ASRock XFast LAN hızlı internet erişimi sağlarken aşağıdaki avantajlara

da sahiptir. LAN uygulaması Önceliklendirmesi: Uygulama önceliğinizi ideal

şekilde yapılandırabilir ve/veya yeni programlar ekleyebilirsiniz. Oyunda

Daha Az Gecikme Zamanı: Çevrimiçi oyun önceliğini daha yükseğe

ayarladığınızda, oyundaki gecikmeler azalabilir. Trak Şekillendirme: You-

tube HD video izleyebilir ve aynı anda dosyaları indirebilirsiniz. Verilerinizin

Gerçek Zamanlı Analizi: Durum penceresi ile, şu anda aktardığınız hangi

verilerin akışının yapıldığını kolaylıkla yapılandırabilirsiniz.

10. ASRock XFast RAM, ASRock Extreme Tuning Utility (AXTU) eklenen yeni

®

bir işlev. Windows

32-bit işletim sistemi CPU’su altında kullanılamayan

bellek alanından tamamen yararlanır. ASRock XFast RAM webde sörfü

şimdiye kadar olmadığı kadar hızlandırırken önceden ziyaret edilen web

sitelerinin yüklenme süresini kısaltır. Ayrıca Adobe Photoshop’ın hızını

5 kat arttırır. ASRock XFast RAM’in başka bir avantajı da, SSD veya

HDD’lerinize erişim sıklığını azaltarak kullanım ömürlerini uzatması.

Türkçe

97

ASRock A55M-DGS Motherboard

11. CPU aşırı ısınması algılandığında, sistem otomatik olarak kapatılır. Sistemi

devam ettirmeden önce, lütfen anakarttaki CPU fanının düzgün çalıştığını

kontrol edin ve güç kablosunu çıkarın, sonra geri takın. Isı geçişini artırmak

için, PC sistemini yüklediğinizde CPU ile ısı emici arasına ısı macunu

sürmeyi unutmayın.

®

®

12. ASRock XFast RAM, Microsoft

Windows

XP / XP 64-bit ile uyumlu

değildir.

13. Enerji Kullanan Ürün anlamına gelen EuP, tamamlanmış sistemler için güç

tüketimini tanımlamak için Avrupa Birliği tarafından düzenlenen bir gerekli-

liktir. EuP’a göre, kapalı mod durumunda tamamlanmış sistemin toplam AC

gücü 1,00W altında olmalıdır. EuP standardını karşılamak için, EuP hazır

anakart ve EuP hazır güç kaynağı gerekir. Intel’in önerisine göre, EuP

hazır güç kaynağının 100 mA akım tüketiminde 5v beklemede güç etkinliği

%50’den yüksektir standardını karşılaması gerekir. EuP hazır güç kaynağı

seçimi için, daha fazla ayrıntı için güç kaynağı üreticisine başvurmanızı

öneririz.

Türkçe

98

ASRock A55M-DGS Motherboard

1.3 Jumper'ların Ayarı

Şekilde jumper'ların nasıl ayarlandıkları

gösterilmektedir. Jumper kapağı pinler üzerine

yerleştirildiğinde jumper "Kapalı" dır. Jumper

kapağı pinler üzerindeyken jumper "Açık" tır.

Şekilde pin1 ve pin2'si "Kapalı" olan jumper

kapağı bu 2 pine yerleştirilmiş 3-pinli jumper

gösterilmektedir.

Jumper Ayar

CMOS’u temizleme

(CLRCMOS1, 3-pinli jumper)

(bkz. s.2 No. 26)

Clear CMOSDefault

Not:

CLRCMOS1, CMOS’daki verilerinizi temizlemenize olanak sağlar. Sistem

parametrelerini temizlemek ve varsayılan ayara sıfırlamak için lütfen bilgisayarı

kapatın ve güç kablosunun şini güç kaynağından çekin. 15 saniye bekledikten

sonra, pin2 ve pin3‘ü CLRCMOS1’de 5 saniye kısaltmak için bir atlatıcı şapkası

kullanın. Ancak, BIOS’u güncelledikten hemen sonra lütfen CMOS’u temizlemeyin.

BIOS’u güncellemeyi tamamladığınızda CMOS’u temizlemeniz gerekirse,

ilk olarak sistemi başlatmanız ve ardından CMOS temizleme işlemini

gerçekleştirmeden önce kapatmanız gereklidir. Parola, tarih, saat, kullanıcı

varsayılan proli, 1394 GUID ve MAC adresinin yalnızca CMOS pili çıkarıldığında

temizleneceğini lütfen aklınızda bulundurunuz.

Türkçe

99

ASRock A55M-DGS Motherboard

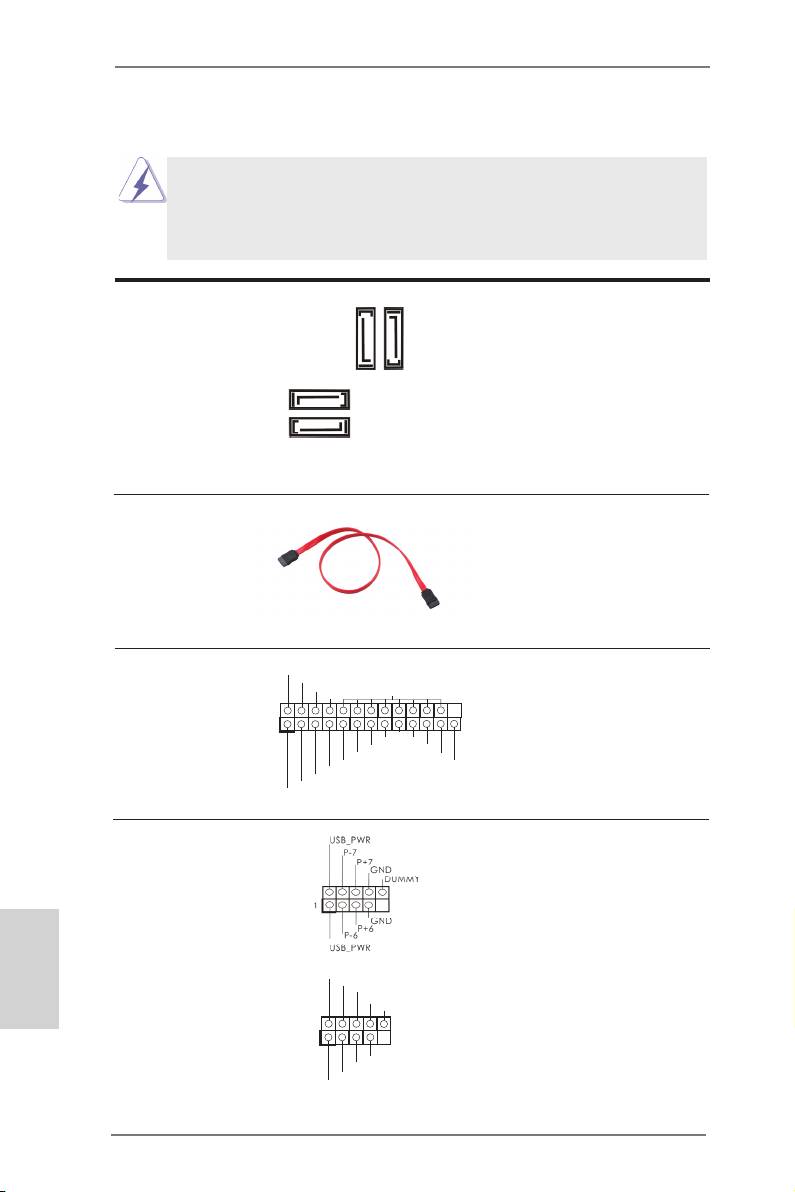

1.4 Yerleşik Fişler ve Konektörler

Yerleşik şler ve konektörler jumper DEĞİLDİR. Bu şlerin ve

konektörlerin üzerine jumper kapakları YERLEŞTİRMEYİN.

Fişlerin ve konektörlerin üzerine jumper kapakları yerleştirmek

anakartın kalıcı olarak zarar görmesine neden olabilir!

Seri ATA2 Konektörler Bu dört Seri ATA2 (SATA2)

(SATA_1: bkz. s.2, No. 12)

konektör, dahili depolama

SATA_3

SATA_4

(SATA_2: bkz. s.2, No. 13)

cihazları için SATA veri

(SATA_3: bkz. s.2, No. 11)

SATA_1

kablolarını destekler. Geçerli

(SATA_4: bkz. s.2, No. 10)

SATA2 arayüzü 3,0 Gb/sn veri

aktarım hızına izin verir.

SATA_2

Seri ATA (SATA) SATA veri kablosunu her iki ucu

Veri Kablosu da SATA / SATAII sabit

(İsteğe bağlı)

diskine veya anakarttaki

SATAII konektörüne

bağlanabilir.

Yazdırma Portu Fişi Bu, yazdırma portu kablosu için

AF D #

ER R OR#

(25-pinli LPT1)

PI N IT#

yazıcı cihazlarının uygun

SL I N#

GN D

(bkz. s.2 No. 17)

bağlanmasını sağlayan bir

1

SP D 7

arayüzdür.

SP D 6

AC K #

SP D 5

BU S Y

SP D 4

PE

SP D 3

SL C T

SP D 2

SP D 1

SP D 0

ST B #

USB 2.0 Fişleri G/Ç panelindeki varsayılan dört

(9-pinli USB6_7)

USB 2.0 portundan başka, bu

(bkz. s.2 No. 18)

anakartta iki USB 2.0 şi

bulunur. Her USB 2.0 şi iki

Türkçe

USB 2.0 portunu destekler.

U SB_PWR

(9-pinli USB8_9)

P-9

P +9

(bkz. s.2 No. 20)

GND

DUMMY

1

GND

P +8

P-8

U SB_PWR

100

ASRock A55M-DGS Motherboard

Kızılötesi Modülü Fişi Bu ş, isteğe bağlı bir kablosuz

(5-pinli IR1)

aktarma ve alma kızılötesi

(bkz. s.2 No. 16)

modülünü destekler.

Kullanıcı Kızılötesi Modül Bağlantısı Bu ş, uzaktan kumanda alıcısı

(4-pinli CIR1)

destekler.

(bkz. s.2 No. 19)

Ön Panel Ses Fişi Bu, panel ses kablosu için

GND

P RESENCE#

(9-pinli HD_SES1)

M IC_RET

uygun bağlantı sağlayan ve

OUT_RET

(bkz. s.2 No. 25)

ses cihazlarını kontrol

etmeyi sağlayan bir arayüzdür.

1

O UT2_L

J _SENSE

O UT2_R

M IC2_R

M IC2_L

1. Yükse Tanımlı Ses Jak Duyarlılığını destekler, ancak kasadaki panel

kablosunun HDA'nın düzgün çalışmasını desteklemesi gerekir. Lütfen

sisteminizi yüklemek için kılavuzumuzdaki ve kasa kılavuzundaki

talimatları izleyin.

2. AC'97 ses paneli kullanıyorsanız, lütfen ön panel ses şine aşağıdaki gibi

takın:

A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.

B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.

C. Ground'u (GND) Ground'a (GND) bağlayın.

D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. Bunları AC’97 ses

paneli için bağlamanız gerekmez.

E. Ön mikrofonu etkinleştirmek için

®

Windows

XP / XP 64-bit İS için:

"Karıştırıcı"yı seçin. "Kaydedici"yi seçin. Sonra "Ön Mikrofon"u tıklatın.

®

TM

TM

Windows

7 / 7 64-bit / Vista

/ Vista

64-bit İS için:

Realtek Kontrol panelinde "Ön Mikrofon" Sekmesine gidin. "Kayıt Ses

Seviyesi"ni ayarlayın.

Sistem Paneli Fişi Bu ş, birçok sistem ön paneli

(9-pinli PANEL1)

işlevini barındırır.

(bkz. s.2 No. 15)

Türkçe

101

ASRock A55M-DGS Motherboard

Kasa üzerindeki güç anahtarını, sıfırlama anahtarını ve sistem durumu

göstergesini aşağıdaki pin atamalarına göre bu bağlantıya bağlayın.

Kabloları bağlamadan önce pozitif ve negatif pinlere dikkat edin.

PWRBTN (Güç Anahtarı):

Kasa üzerindeki güç anahtarını ön panele bağlayın. Güç anahtarını

kullanarak sisteminizi kapatma şeklinizi yapılandırabilirsiniz.

RESET (Sıfırlama Anahtarı):

Kasa üzerindeki sıfırlama anahtarını ön panele bağlayın. Bilgisayar

donarsa veya normal bir yeniden başlatma gerçekleştirilemezse,

bilgisayarı yeniden başlatmak için sıfırlama anahtarına basın.

PLED (Sistem Gücü LED’i):

Kasa üzerindeki güç durumu göstergesini ön panele bağlayın. Sistem

çalışırken LED yanar. Sistem S1 uyku modunda iken LED yanıp sön

meye devam eder. Sistem S3/S4 uyku modunda veya kapalı (S5) iken

LED söner.

HDLED (Sabit Disk Çalışma LED’i):

Kasa üzerindeki sabit disk çalışma LED'ini ön panele bağlayın. Sabit disk

veri okurken veya yazarken LED yanar.

Ön panel tasarımı kasaya göre değişiklik gösterebilir. Ön panel

modülünde temel olarak güç anahtarı, sıfırlama anahtarı, güç LED’i,

sabit disk çalışma LED’i, hoparlör vb. bulunur. Kasa ön panel

modülünüzü bu bağlantıya bağlarken, kablo atamalarının ve pin

atamalarının doğru biçimde eşleştirildiğinden emin olun.

Kasa Hoparlörü Fişi Lütfen kasa hoparlörünü bu şe

(4-pinli SPEAKER1)

bağlayın.

(bkz. s.2 No. 9)

Kasa/güç Fan Konektörü Lütfen kasa fan kablolarını

(4-pinli CHA_FAN1)

fanına bu konektöre bağlayın

(bkz. s.2 No. 8)

ve siyah kabloyu toprak pinine

bağlayın.

(3-pinli PWR_FAN1)

(bkz. s.2 No. 2)

Türkçe

CPU Fan Konektörü Lütfen fan kablolarını CPU

4 3 2 1

(4-pinli CPU_FAN1)

fanına bu konektöre bağlayın

(bkz. s.2 No. 3)

GND

ve siyah kabloyu toprak pinine

+ 12V

CPU_FAN_SPEED

bağlayın.

FAN_S PEED_CONTROL

102

ASRock A55M-DGS Motherboard

Bu anakart 4-Pinli CPU fan (Sessiz Fan) desteği sağlasa da, 3-Pinli CPU

fan hızı kontrol işlevi olmadan bile hala başarılı bir şekilde çalışabilir.

3-Pinli CPU fanı bu konektördeki CPU fan konektörüne bağlamayı

planlıyorsanız, lütfen Pin 1-3'e bağlayın.

Pin 1-3 Bağlı

3-Pinli Fanı Takma

ATX Güç Konektörü Lütfen bir ATX güç kaynağını

12

24

(24-pinli ATXPWR1)

bu konektöre bağlayın.

(bkz. s.2 No. 7)

1

13

Bu anakart 24-pinli ATX güç konektörü sağlasa da

12

24

geleneksel bir 20-pinli ATX güç kaynağı bağlarsanız da

çalışabilir. 20-pinli ATX güç kaynağını kullanmak için,

lütfen güç kaynağınızı Pin 1 ve Pin 13'le birlikte takın.

20-Pinli ATX Güç Kaynağını Takma

1

13

ATX 12V Güç Konektörü Lütfen bir ATX 12V güç

(4-pinli ATX12V1)

kaynağını bu konektöre

(bkz. s.2 No. 1)

bağlayın.

Seri port Fişi Bu COM1 şi bir seri port

(9-pinli COM1)

modülünü destekler.

(bkz. s.2 No. 21)

Türkçe

103

ASRock A55M-DGS Motherboard
