ASRock A55M-DGS: 1. 主板簡介

1. 主板簡介: ASRock A55M-DGS

1. 主板簡介

謝謝你采用了華擎

A55M-DGS

主板 , 本主板由華擎嚴格制造 , 質量可靠 , 穩定性好 ,

能夠獲得卓越的性能。本安裝指南介紹了安裝主板的步驟。更加詳細的主板信息可

看驅動光盤的用戶手冊。

由于主板規格和 BIOS 軟件將不斷升級 , 本手冊之相關內容變更恕不另

行通知。請留意華擎网站上公布的升級版本。你也可以在華擎網站找

到最新的顯卡和 CPU 支持表。

華擎网址:http://www.asrock.com

如果您需要與此主板有關的技術支持 , 請參觀我們的網站以了解您使用機

種的規格信息。

www.asrock.com/support/index.asp

1.1 包裝盒內物品

華擎

A55M-DGS

主板

(Micro ATX 規格 : 8.8 英吋 X 6.8 英吋 , 22.4 厘米 X 17.3 厘米 )

華擎

A55M-DGS

快速安裝指南

華擎

A55M-DGS

支持光盤

兩條 Serial ATA(SATA) 數據線 ( 選配 )

一塊 I/O 擋板

ASRock提醒您

...

®

TM

TM

為了在 Windows

7 / 7 64-bit / Vista

/ Vista

64-bit 系統中取得

更好的性能,建議您在BIOS中將Storage Configuration(存儲配置)選項

設成AHCI模式。關于BIOS設置程序,請參見支持光盤中的“User Manual”

以了解相詳細信息。

簡體中文

130

ASRock A55M-DGS Motherboard

1.2 主板規格

架构 - Micro ATX 規格 :

8.8 英吋 X 6.8 英吋 , 22.4 厘米 X 17.3 厘米

- CPU 供電電路固態電容

處理器 - FM1 插槽支持 100W 處理器

- 支持 AMD Cool

n

Quiet

冷靜技術

- UMI-Link GEN2

芯片組 - AMD A55 FCH (Hudson-D2)

系統內存 - 支持雙通道 DDR3 內存技術(見警告 1)

- 配備 2 DDR3 DIMM 插槽

- 支持 DDR3 2400+( 超頻 )/1866/1600/1333/1066

/800 non-ECC、un-buffered 內存(見警告 2)

- 最高支持 16GB 系統容量(見警告 3)

擴展插槽 - 1 x PCI Express 2.0 x16 插槽

- 1 x PCI 插槽

- 支持 AMD 雙顯卡技術

板載顯卡 - AMD Radeon HD 65XX/64XX 顯卡

- DirectX 11、Pixel Shader 5.0 技術

- 最大共享內存 512MB(見警告 4)

- 雙 VGA 輸出 : 通過獨立顯示控制器提供 DVI-D D-Sub 接口

- 支持 DVI, 最高分辨率達 1920x1200 @ 60Hz

- 支持 D-Sub, 最高分辨率達 1920x1600 @ 60Hz

TM

- 支持 AMD Steady Video

:最新視頻后處理能力,可為家庭 /

在線視頻提供自動降低抖動的功能

- 通過 DVI 接口支持 HDCP 功能

- 通過 DVI 接口可播放 10800 線藍光光盤 (BD) / HD-DVD 光盤

音效 - 5.1 聲道高保真音頻 (Realtek ALC662 音頻編解碼器 )

板載 LAN 功能 - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL8111E

- 支持网路喚醒(Wake-On-LAN)

- 支持網路線偵測功能

- 支持 Energy Efficient Ethernet 802.3az

- 支持 PXE

Rear Panel I/O 界面

I/O - 1 PS/2 鼠標接口

( 后面板輸入 / - 1 PS/2 鍵盤接口

簡體中文

輸出接口 ) - 1 D-Sub 接口

- 1 DVI-D 接口

- 4 個可直接使用的 USB 2.0 接口

131

ASRock A55M-DGS Motherboard

- 1 RJ-45 局域网接口與 LED 指示燈 (ACT/LINK LED

SPEED LED)

- 高保真音頻插孔:音頻輸入 / 前置喇叭 / 麥克風

連接頭 - 4 x SATA2 3.0Gb/s 連接頭 , 支持 RAID (RAID 0, RAID 1

RAID 10),NCQ,AHCI 和熱插拔功能

- 1 x 紅外線模塊接頭

- 1 x 消費類紅外線模塊接頭

- 1 x 打印機端口接針

- 1 x 串行接口

- 1 x CPU 風扇接頭 (4 )

- 1 x 機箱風扇接頭 (4 )

- 1 x 電源風扇接頭 (3 )

- 24 ATX 電源接頭

- 4 12V 電源接頭

- 前置音頻面板接頭

- 2 x USB 2.0 接口 ( 可支持 4 個額外的 USB 2.0 接口 )

BIOS - 32Mb AMI BIOS

- AMI UEFI Legal BIOS,支持 GUI

- 支持即插即用(Plug and Play,PnP)

- ACPI 1.1 電源管理

- 支持喚醒功能

- 支持 jumperfree 免跳線模式

- CPU、DRAM、VDDP、SB 電壓多功能調節器

支持光盤 -

驅動程序 , 工具軟件 , 殺毒軟件(測試版本 ), CyberLink

MediaEspresso 6.5 試用版

獨家功能 - ASRock Extreme Tuning Utility (AXTU)(詳見警告 5)

- 華擎即時開機功能

- 華擎 Instant Flash(見警告 6)

- 華擎 APP Charger(見警告 7)

- 華擎 XFast USB(見警告 8)

- 華擎 XFast LAN(見警告 9)

- 華擎 XFast RAM(見警告 10)

- Hybrid Booster( 安心超頻技術 ):

- ASRock U-COP(見警告 11)

簡體中文

硬件監控器 - CPU 溫度偵測

- 主板溫度偵測

- CPU/ 機箱 / 電源風扇轉速計

- CPU 靜音風扇

- CPU/ 機箱風扇多速控制

132

ASRock A55M-DGS Motherboard

- 電壓範圍:+12V, +5V, +3.3V, 核心電壓

®

®

TM

TM

操作系統 - Microsoft

Windows

7/7 64 位元 /Vista

/Vista

64 位元 /

XP SP3/XP 64 位元适用于此主板(見警告 12)

認證 - FCC, CE, WHQL

- 支持 ErP/EuP( 需要同時使用支持 ErP/EuP 的電源供應

)(見警告 13)

* 請參閱華擎網站了解詳細的產品信息 : http://www.asrock.com

警告

請了解超頻具有不可避免的風險 , 這些超頻包括調節 BIOS 設置、運用異步超

頻技術或使用第三方超頻工具。超頻可能會影響您的系統穩定性 , 甚至會導

致系統組件和設備的損壞。這種風險和代價須由您自己承擔 , 我們對超頻可

能導致的損壞不承擔責任。

警告!

1、 款主板支援雙通道內存技術。在您實現雙通道內存技術之前,為能正

安裝,請確認您已經閱讀了第 12 頁的內存模組安裝指南。

2、 2400/1866/1600M H z 內存率是否支持在于您使用 C P U。如果想在

款主板上使用 DDR3 2400/1866/1600 內存條 , 請查閱我們網站的內存支持

列表了解兼容的內存。華擎網站 : http://www.asrock.com

®

TM

3、 由于操作系統的限制,在 Windows

7 / Vista

/ XP 下,供系統使用的實

®

際內存容量可能小于 4GB。對於 Windows

操作系統搭配 64 位元 CPU 來說 ,

®

不會存在這樣的限制。您可以通過華擎 XFast RAM 來利用 Windows

無法使

用的內存。

4、 最大共享內存大小由芯片組廠商定義並且可以更改。請查閱 A MD 網站了解

最新資訊。

5、 ASRock Extreme Tuning Utility (AXTU) 是一個多合一的工具,可在用

戶友好的界面中微調不同的系統功能,包括硬件監控、風扇控制 I E S。

H a rd w a re Mo n i tor(硬件監控)中,顯示系統的主要參數。在 F an

Control(風扇控制)中,顯示風扇速度和溫度,以便您進行調整。在 IES

中,調 C P U 數,

以提高效率且不影響運計算性能。關于 ASRock Extreme Tuning Utility

(AXTU) 的操作步驟,請訪問我們的网站。

華擎網站:http://www.asrock.com

6、 華擎 Instant Flash 是一個內建于 Flash ROM BIOS 更新工具程序。這個

®

方便的 BIOS 更新工具可讓您無需進入操作系統 ( MS-DOS Windows

)

即可進行 B I OS 的更新。在系統開机自檢過程中按下 < F6> 鍵或在 B IOS

置菜單中按下 <F2> 鍵即可進入華擎 Instant Flash 工具程序。啟動這一

程序 , 只需新的 B IOS 文件保存 U 盤、軟盤硬盤 , 輕鬆擊鼠

標就能完 B I OS 的更新 , 不再需要準備外的軟盤或其他複雜的更新

簡體中文

程序。請注意 :U 盤或硬盤必須使用 FAT32/64 文件系統。

133

ASRock A55M-DGS Motherboard

7、 您想要更快速、更自由地為您的蘋果設 , i P ho n e /iP a d/i P od

touch 充電 , 華擎為您提供了一個絕妙的解決方案 - 華擎 APP Charger。

只需安裝 APP Charger 驅動程序 , 用電腦為 iPhone 充電最多可比以往快

40%。華擎 APP Charger 允許您同時為多部蘋果設備快速充電 , 甚至可以

在電腦進入待 ( S1)、掛起至內 ( S3)、休眠 ( S4) 或關 ( S5) 式下

持續為設備充電。只需安裝了 APP Charger 驅動程序 , 您立刻就能擁有非

凡的充電體驗。

8、 華擎 XFast USB 可以提升 USB 存儲設備性能。性能可能因設備特性不同而

存在差异。

9、 華擎 XFast LAN 可提供更快的网絡訪問,包括以下諸多好處。网絡應用程

序优先級:您可以設置理想的應用程序优先級,并可以添加新程序。游

更少延遲:將在線游戰設置為較高的优先級,可降低游戰中的延遲。流

定形:您可以在觀看 Youtube 高清視頻的同時進行文件下載。實時分析您

据:口,

流。

10、華擎 XFast RAM ASRock Extreme Tuning Utility (AXTU) 中加入的一項

®

新功能。它能充分利用 Windows

操作系統 32-bit CPU 無法使用的內存空

間。華擎 XFast RAM 可縮短之前訪問過的网站的加載時間,從而加快网絡

衝浪速度。此外,它還能提升 Adobe Photoshop 運行的速度高達五倍之多。

華擎 XFast RAM 的另一項优勢是它能減少訪問 SSD HDD 的頻次,從而延

長它門的使用壽命。

11、 當檢測到 CPU 過熱問題時,系統會自動關機。在您重新啟動系統之前,請

檢查主板上的 C PU 風扇是否正常運轉並拔出電源線,然后再將它插回。

了提高散熱性,在安裝 PC 系統時請在 CPU 和散熱器之間涂一層導熱膠。

®

®

12、 Microsoft

Windows

XP / XP 64-bit 系統不支持華擎 XFast RAM。

13、 EuP, 全稱 Energy Using Product( 能耗產品 ), 是歐盟用來定義完整系統

耗電量的規定。根據 E u P 的規定 , 一個完整系統在關機模式下的交流電總

消耗必須在 1.00W 以下。為滿足 EuP 標準 , 您需要同時具備支持 E uP 的主

®

板和支持 EuP 的電源供應器。根據 Intel

的建議 , 支持 EuP 的電源供應器

必須滿足在 100m A 電流消耗時 ,5V s b 電源效率高于 50%。有關支持 E uP

電源供應器選擇方面的更多細節 , 我們建議您諮詢電源供應器的製作商。

簡體中文

134

ASRock A55M-DGS Motherboard

1.3 跳線設置

法。

, 是“

接”。如果針腳上沒有放置跳 , 這個

是“”。 3

腳的跳線 , 當跳線帽放置在針腳 1 和針腳 2

之間時就是“短接”。

接腳 設定

清除 CMOS

(CLRCMOS1, 3 針腳跳線 )

( 見第 2 頁第 26 )

默認設置

清除 CMOS

注意:

C L R C M O S1 C M O S 据。

置,机,線。 15 后,使

C L R C M O S1 2 3 5 秒。是, B I O S

C M O S。 B I O S C M O S, C M O S

前,統。意, C M O S 池,碼、

日期、時間、用戶默認配置文件、1394 GUID MAC 地址才會被清除。

簡體中文

135

ASRock A55M-DGS Motherboard

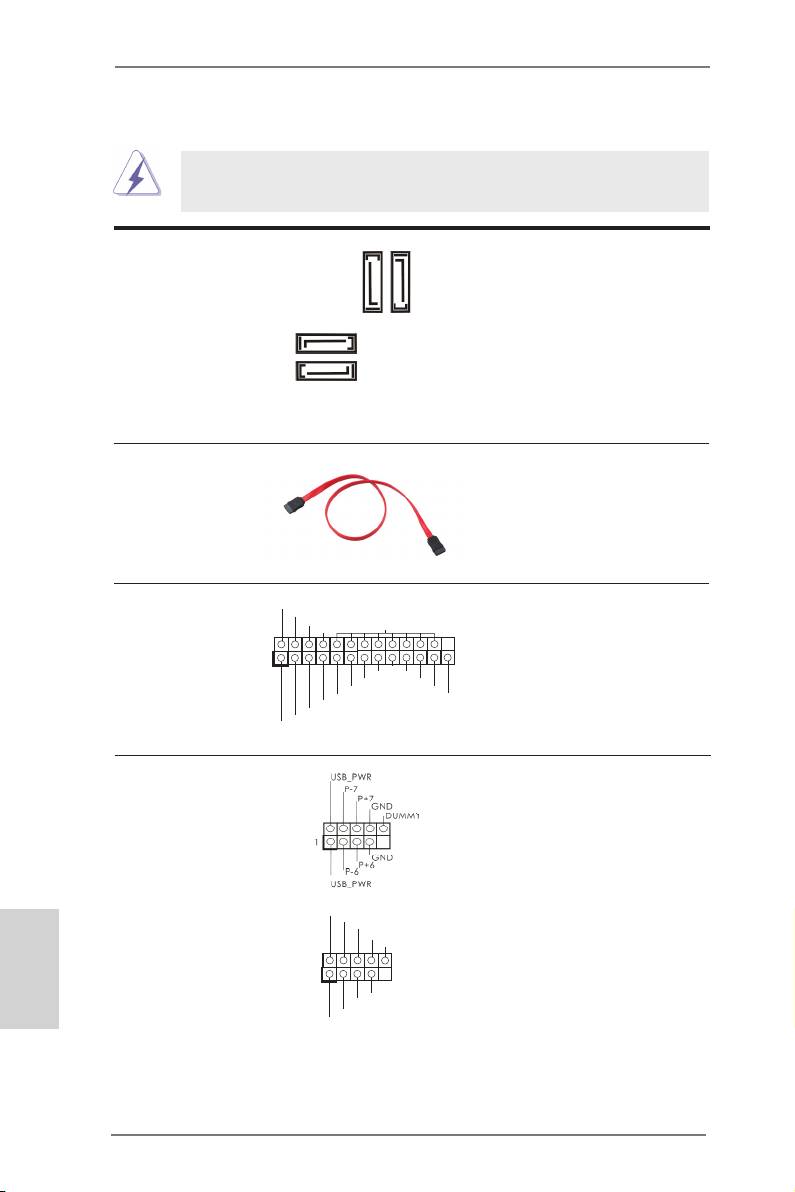

1.4 板載接頭和接口

板載接頭和接口不是跳線。切勿將跳線帽放置在這些接頭和接口上。將

跳線帽放置在接頭和接口上將會導致主板的永久性損壞!

Serial ATA2 接口 這裡有四組 Serial ATA2

(SATA_1: 見第 2 頁第 12 )

(SATA2) 接口支持 Serial

SATA_3

SATA_4

(SATA_2: 見第 2 頁第 13 )

(SATA) 數據線作為內部儲存

(SATA_3: 見第 2 頁第 11 )

設置。目前 SATA2 界面理論

SATA_1

(SATA_4: 見第 2 頁第 10 )

上可提供高達 3.0Gb/s 的數

據傳輸速率。

SATA_2

Serial ATA (SATA) SATA 數據線的任意一端均可

數據線 連接 SATA/SATAII

( 選配 )

盤或者主板上的 SATAII 接口。

打印機端口接針 這是一個連接打印機端口的

AF D #

ER R OR#

PI N IT#

(25 針 LPT1)

接口,方便您連接打印機設

SL I N#

GN D

( 見第 2 頁第 17 )

備。

1

SP D 7

SP D 6

AC K #

SP D 5

BU S Y

SP D 4

PE

SP D 3

SL C T

SP D 2

SP D 1

SP D 0

ST B #

USB 2.0 擴展接頭 除了位於 I/O 面板的四個默

(9 針 USB6_7)

USB 2.0 接口之外,這款

( 見第 2 頁第 18 )

主板有兩組 USB 2.0 接針。

這組 USB 2.0 接針可以支持

兩個 USB 2.0 接口。

(9 針 USB8_9)

U SB_PWR

簡體中文

P-9

P +9

( 見第 2 頁第 20 )

GND

DUMMY

1

GND

P +8

P-8

U SB_PWR

136

ASRock A55M-DGS Motherboard

紅外線模塊接頭 這個接頭支持一個選配的無

(5 針 IR1)

線發送和接受紅外線的

( 見第 2 頁第 16 )

模塊。

消費類紅外線模塊接頭 此接口可以連接遙控器。

(4 針 CIR1)

( 見第 2 頁第 19 )

前置音頻面板接頭 可以方便連接音頻設備。

GND

P RESENCE#

(9 針 HD_AUDIO1)

M IC_RET

OUT_RET

( 見第 2 頁第 25 )

1

O UT2_L

J _SENSE

O UT2_R

M IC2_R

M IC2_L

1. 高保真音頻 (High Definition Audio, HDA) 支持智能音頻接口檢測功能 (Jack

Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我們提供的手冊

和機箱手冊上的使用說明安裝您的系統。2. 如果您使用 AC’97 音頻面板 , 請按

照下面的步驟將它安裝到前面板音頻接針 :

A. 將 Mic_IN(MIC) 連接到 MIC2_L。

B. 將 Audio_R(RIN) 連接到 OUT2_R, Audio_L(LIN) 連接到 OUT2_L。

C. 將 Ground(GND) 連接到 Ground(GND)。

D. MIC_RET OUT_RET 僅用于 HD 音頻面板。您不必將它們連接到 AC’97音頻面板。

E. 開啟前置麥克風。

®

Windows

XP / XP 64 位元操作系統中 :

選擇”Mixer”。選擇”Recorder”。接著點擊”FrontMic”。

®

TM

TM

Windows

7 / 7 64 位元 / Vista

/ Vista

64 位元操作系統中 :

Realtek 控制面板中點擊”FrontMic”。調節”Recording Volume”。

系統面板接頭 這個接頭提供數個系統前面

(9 針 PANEL1)

板功能。

( 見第 2 頁第 15 )

簡體中文

137

ASRock A55M-DGS Motherboard

根據下面的針腳說明連接機箱上的電源開關、重啟按鈕與系統狀態

指示燈到這個排針。根據之前請注意針腳的正負極。

PWRBTN( 電源開關 ):

連接機箱前面板的電源開關。您可以設置用電源鍵關閉系統的方式。

RESET( 重啟開關 ):

連接機箱前面板的重啟開關。當電腦死機且無法正常重新啟動時 ,

按下重啟開關重新啟動電腦。

PLED( 系統電源指示燈 ):

連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。

當系統處于 S1 待機模式時 , 此指示燈保持閃爍。當系統處于 S3/S4

機模式或關機 (S5) 模式時 , 此指示燈熄滅。

HD LED( 硬盤活動指示燈 ):

連接機箱前面板的硬盤動作指示燈。當硬盤正在讀取或寫入數據時 ,

此指示燈亮起。

前面板設計因機箱不同而有差異。前面板模塊一般由電源開關、

重啟開關、電源指示燈、硬盤動作指示燈、喇叭等構成。將您的機

箱前面板連接到此排針時 , 請確認連接線與針腳上的說明相對應。

機箱喇叭接頭 請將機箱喇叭連接到這個接

(4 針 SPEAKER1)

頭。

( 見第 2 頁第 9 )

機箱 , 電源風扇接頭 請將風扇連接線接到這個

(4 針 CHA_FAN1)

接頭,並讓黑線與接地的針腳

( 見第 2 頁第 8 )

相接。

(3 針 PWR_FAN1)

( 見第 2 頁第 2 )

CPU 風扇接頭 請將 CPU 風扇連接線接到這個

4 3 2 1

(4 針 CPU_FAN1)

接頭,並讓黑線與接地的針腳

GND

( 見第 2 頁第 3 )

相接。

+ 12V

CPU_FAN_SPEED

FAN_S PEED_CONTROL

簡體中文

雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的

3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇

連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。

Pin 1-3 連接

3-Pin 風扇的安裝

138

ASRock A55M-DGS Motherboard

ATX 電源接頭 請將 ATX 電源供應器連接到這

12

24

(24 針 ATXPWR1)

個接頭。

( 見第 2 頁第 7 )

1

13

雖然此主板提供 24-pin ATX 電源接口 , 但是您仍然可以使用

12

24

傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順著

Pin 1 Pin 13 插上電源接頭。

20-Pin ATX 電源安裝說明

1

13

ATX 12V 接頭 請將一個 ATX 12V 電源供應

(4 針 ATX12V1)

器接到這個接頭。

( 見第 2 頁第 1 )

串行接口連接器 這個 COM1 端口支持一個串行

(9 COM1)

接口的外設。

( 見第 2 頁第 21 )

簡體中文

139
