ASRock A55DEL: 1. Introduzione

- Supporta Wake-On-LAN

- Supporta il rilevamento cavo LAN

- Supporto di Energy Efcient Ethernet 802.3az

- Supporta PXE

Pannello I/O Panel

posteriore I/O - 1 x porta PS/2 per mouse

- 1 x porta PS/2 per tastiera

- 1 x Porta D-Sub

- 1 x Porta DVI-D

- 6 x porte USB 2.0 già integrate

- 1 x porte LAN RJ-45 con LED (LED azione/collegamento e

LED velocità)

- Connettore HD Audio: ingresso linea / cassa frontale /

microfono

Connettori - 6 x connettori SATA2 3,0 Gb/s, supporto di RAID (RAID 0,

RAID 1 e RAID 10) e delle funzioni NCQ, AHCI e “Hot Plug”

- 1 x Collettore modulo infrarossi

- 1 x Connettore modulo infrarosso consumer

- 1 x collettore porta COM

- 1 x connettore HDMI_SPDIF

- 1 x LED di accensione

- 1 x Connettore CPU ventola (4-pin)

- 2 x Connettore Chassis ventola (2 x 4-pin)

- 24-pin collettore alimentazione ATX

- 8-pin connettore ATX 12V

- Connettore audio sul pannello frontale

- 2 x Collettore USB 2.0 (supporta 4 porte USB 2.0)

BIOS - 32Mb AMI UEFI Legal BIOS con interfaccia di supporto

- Supporta “Plug and Play”

- Compatibile con ACPI 1.1 wake up events

- Supporta jumperfree

- Supporta SMBIOS 2.3.1

- Regolazione multi-voltaggio CPU, DRAM, VDDP, SB

CD di - Driver, utilità, software antivirus (Versione dimostrativa),

Italiano

supporto CyberLink MediaEspresso 6.5 Trial

Caratteristi- - ASRock Extreme Tuning Utility (AXTU)

ca speciale (vedi ATTENZIONE 5)

- ASRock Instant Boot

- ASRock Instant Flash (vedi ATTENZIONE 6)

- Caricatore ASRock APP Charger (vedi ATTENZIONE 7)

- ASRock XFast USB (vedi ATTENZIONE 8)

64

ASRock A55DEL Motherboard

- ASRock XFast LAN (vedi ATTENZIONE 9)

- ASRock XFast RAM (vedi ATTENZIONE 10)

- Booster ibrido:

- ASRock U-COP (vedi ATTENZIONE 11)

Monitoraggio - Sensore per la temperatura del processore

Hardware - Sensore temperatura scheda madre

- Indicatore di velocita per la ventola del CPU/Chassis

- Ventola CPU silenziosa

- Ventola CPU/chassis con controllo di varie velocità

- Voltaggio: +12V, +5V, +3.3V, Vcore

®

®

TM

TM

Compatibi- - Microsoft

Windows

7 / 7 64 bit / Vista

/ Vista

64 bit

lità SO / XP SP3 / XP 64 bit (vedi ATTENZIONE 12)

Certicazioni - FCC, CE, WHQL

- Predisposto ErP/EuP (è necessaria l’alimentazione predis

posta per il sistema ErP/EuP) (vedi ATTENZIONE 13)

* Per ulteriori informazioni, prego visitare il nostro sito internet: http://www.asrock.com

AVVISO

Si prega di prendere atto che la procedura di overclocking implica dei rischi, come anche

la regolazione delle impostazioni del BIOS, l’applicazione della tecnologia Untied Over-

clocking Technology, oppure l’uso di strumenti di overclocking forniti da terzi. L’overclocking

può inuenzare la stabilità del sistema, ed anche provocare danni ai componenti ed alle

periferiche del sistema. La procedura è eseguita a proprio rischio ed a proprie spese. Noi

non possiamo essere ritenuti responsabili per possibili danni provocati dall’overclocking.

Italiano

65

ASRock A55DEL Motherboard

ATTENZIONE!

1. Questa scheda madre supporta la tecnologia Dual Channel Memory. Prima

di implementare la tecnologia Dual Channel Memory, assicurarsi di leggere

la guida all’installazione dei moduli di memoria, a pagina 13, per seguire

un’installazione appropriata.

2. Il fatto che la velocità della memoria da 2400/1866/1600MHz sia supporta-

ta o meno, dipende dagli CPU utilizzati. Se si desidera adottare il modulo di

memoria DDR3 2400/1866/1600 su questa scheda madre, fare riferimento

all’elenco delle memorie supportate nel nostro sito web per scoprire quali

sono i moduli compatibili.

Sito web ASRock http://www.asrock.com

3. A causa delle limitazioni del sistema operativo, le dimensioni effettive della

memoria possono essere inferiori a 4GB per l’accantonamento riservato

®

TM

®

all’uso del sistema sotto Windows

7 / Vista

/ XP. Per Windows

OS con

CPU 64-bit, non c’è tale limitazione. Si può usare ASRock XFast RAM per

®

fare uso della memoria che Windows

non può utilizzare.

4. La dimensione massima della memoria condivisa viene stabilita dal ven-

ditore del chipset ed e‘ soggetta a modicazioni. Prego fare riferimento al

sito internet AMD per le ultime informazioni.

5. L’utilità AXTU (ASRock Extreme Tuning Utility) è uno strumento tutto

in uno per regolare varie funzioni del sistema in un’interfaccia facile da

usare che include monitoraggio hardware, controllo ventola ed IES.

Hardware Monitor (Monitoraggio hardware) mostra le letture principa-

li del sistema. Fan Control (Controllo ventola) mostra la velocità e la

temperatura che possono essere regolate. Il regolatore di tensione di

IES (Intelligent Energy Saver) può ridurre il numero di fasi d’uscita per

migliorare l’ef cienza quando i core CPU sono inattivi senza sacri care

le prestazioni di computazione. Vistare il nostro per informazioni sulle

procedure operative dell’utilità AXT (ASRock Extreme Tuning Utility).

Sito ASRock: http://www.asrock.com

6. ASRock Instant Flash è una utilità Flash BIOS integrata nella Flash ROM.

Questo comodo strumento d’aggiornamento del BIOS permette di aggior-

nare il sistema BIOS senza accedere a sistemi operativi come MS-DOS

®

or Windows

. Con questa utilità, si può premere il tasto <F6> durante il

POST, oppure il tasto <F2> nel menu BIOS per accedere ad ASRock In-

stant Flash. Avviare questo strumento e salvare il nuovo le BIOS nell’unità

Flash USB, dischetto (disco oppy) o disco rigido; poi si può aggiornare il

Italiano

BIOS con pochi clic, senza preparare altri dischetti (dischi oppy) o altre

complicate utilità Flash. Si prega di notare che l’unità Flash USB o il disco

rigido devono usare il File System FAT32/16/12.

66

ASRock A55DEL Motherboard

7. Se vuoi un modo rapido e indipendente per caricare i dispositivi Apple,

come iPhone/iPod/iPad Touch, ASRock ha preparato una soluzione mera-

vigliosa: ASRock APP Charger. Basta installare il driver APP Charger per

caricare l’iPhone più rapidamente rispetto al computer, con una velocità

maggiore del 40%. ASRock APP Charger permette di caricare

simultaneamente molti dispositivi Apple in modo rapido e supporta anche il

caricamento continuato quando il PC accede alla modalità di Standby (S1),

Sospensione su RAM (S3), Ibernazione (S4) o Spegnimento (S5). Una

volta installato il driver APP Charger si otterranno prodigi e comodità mai

avuti prima.

Sito ASRock: http://www.asrock.com/Feature/AppCharger/index.asp

8. ASRock XFast USB può accelerare le prestazioni del dispositivo d’archi-

viazione USB. Le prestazioni dipendono dalle proprietà del dispositivo.

9. ASRock XFast LAN offre un accesso a Internet più veloce, che compren-

de i seguenti beneci. Priorità alle applicazioni LAN: è possibile congu-

rare la priorità assegnata alle applicazioni in modo ideale e/o aggiungere

nuovi programmi. Minore latenza nei giochi: dopo avere impostato la

priorità dei giochi su un livello più alto, la latenza dei giochi può essere

minore. Congurazione del trafco: è possibile seguire video HD su

Youtube e scaricare le contemporaneamente. Analisi in tempo reale dei

dati: grazie alla nestra di stato, è possibile riconoscere con facilità quali

dati si stanno trasferendo in streaming.

10. ASRock XFast RAM è una nuova funzione inclusa in AXTU (ASRock

Extreme Tuning Utility). Utilizza completamente lo spazio che non può

®

essere utilizzato da CPU Windows

32-bit. ASRock XFast RAM accorcia

i tempi di caricamento dei siti visitati in precedenza, rendendo la naviga-

zione più veloce che mai. Inoltre accelera di 5 volte la velocità di Adobe

Photoshop. Un altro vantaggio di ASRock XFast RAM è che riduce la

frequenza d’accesso alle unità SSD o HDD per allungare la loro durata.

11. Se il processore si surriscalda, il sistema si chiude automaticamente. Prima

di riavviare il sistema, assicurarsi che la ventolina CPU della scheda madre

funzioni correttamente; scollegare e ricollegare il cavo d’alimentazione. Per

migliorare la dissipazione del calore, ricordare di applicare l’apposita pasta

siliconica tra il processore e il dissipatore quando si installa il sistema.

®

®

12. ASRock XFast RAM non è supportato da Microsoft

Windows

XP / XP

64-bit.

Italiano

67

ASRock A55DEL Motherboard

13. EuP, che sta per Energy Using Product (Prodotto che consuma energia) ,

era una normativa emanata dall’Unione Europea che deniva il consumo

energetico del sistema completo. In base all’EuP, l’alimentazione totale

del sistema completo deve essere inferiore a 1,00 W quando è spento.

Per soddisfare la norma EuP sono necessari un alimentatore e una

scheda elettrica predisposti EuP. In base ai suggerimenti Intel l’alimenta-

tore predisposto EuP deve soddisfare lo standard secondo cui l’efcienza

energetica in standby di 5 v è più alta del 50% con un consumo di corren-

te di 100 mA. Per la scelta di un’alimentatore predisposto EuP consiglia-

mo di vericare ulteriori dettagli con il produttore.

Italiano

68

ASRock A55DEL Motherboard

1.3 Setup dei Jumpers

L’illustrazione mostra come sono settati i jump-

er. Quando il ponticello è posizionato sui pin,

il jumper è “CORTOCIRCUITATO”. Se sui pin

non ci sono ponticelli, il jumper è “APERTO”.

L’illustrazione mostra un jumper a 3 pin in cui il

pin1 e il pin2 sono “CORTOCIRCUITATI” quan-

do il ponticello è posizionato su questi pin.

Jumper Settaggio del Jumper

Resettare la CMOS

(CLRCMOS1)

(vedi p.2 item 13)

Impostazione

Azzeramen-

predenita

to CMOS

Nota:

CLRCMOS1 permette si azzerare i dati nella CMOS. Per cancellare e ripristinare

i

parametri del sistema sulla congurazione iniziale, spegnere il computer e

scollegare il cavo d’alimentazione dalla presa di corrente. Attendere 15 secondi,

poi usare un cappuccio jumper per cortocircuitare il pin 2 ed il pin 3 su

CLRCMOS1 per 5 secondi. Tuttavia, si consiglia di non cancellare la CMOS

subito dopo avere aggiornato il BIOS. Se si deve azzerare la CMOS quando si

è completato l’aggiornamento del BIOS, è necessario per prima cosa avviare

il sistema e poi spegnerlo prima di eseguire l’azzeramento della CMOS. No-

tare che password, data, ore, prolo utente predenito, 1394 GUID e indirizzo

MAC saranno cancellati solo se è rimossa la batteria della CMOS.

Italiano

69

ASRock A55DEL Motherboard

1.4 Collettori e Connettori su Scheda

I collettori ed i connettori su scheda NON sono dei jumper. NON instal-

lare cappucci per jumper su questi collettori e connettori. L’installazione

di cappucci per jumper su questi collettori e connettori provocherà

danni permanenti alla scheda madre!

Connettori Serial ATA2 Questi sei connettori Serial

(SATA_1: vedi p.2 Nr. 8)

ATA2 (SATA2) supportano cavi

(SATA_2: vedi p.2 Nr. 9)

dati SATA per dispositivi di

(SATA_3: vedi p.2 Nr. 16)

immagazzinamento interni.

(SATA_4: vedi p.2 Nr. 17)

ATA2 (SATA2) supportano cavi

(SATA_5: vedi p.2 Nr. 20)

SATA per dispositivi di memoria

(SATA_6: vedi p.2 Nr. 19)

interni. L’interfaccia SATA2

attuale permette velocità di

trasferimento dati no a

3.0 Gb/s.

Cavi dati Serial ATA (SATA) Una o altra estremità del cavo

(Opzionale)

di dati SATA può essere

collegata al disco rigido SATA /

SATAII o al connettore

di SATAII su questa

cartolina base.

Collettore USB 2.0 Oltre alle sei porte USB 2.0

(9-pin USB6_7)

predenite nel pannello I/O, la

(vedi p.2 Nr. 22)

scheda madre dispone di

due intestazioni USB 2.0.

Ciascuna intestazione USB 2.0

supporta due porte USB 2.0.

(9-pin USB8_9)

U SB_PWR

P-9

(vedi p.2 Nr. 21)

P +9

GND

DUMMY

Italiano

1

GND

P +8

P-8

U SB_PWR

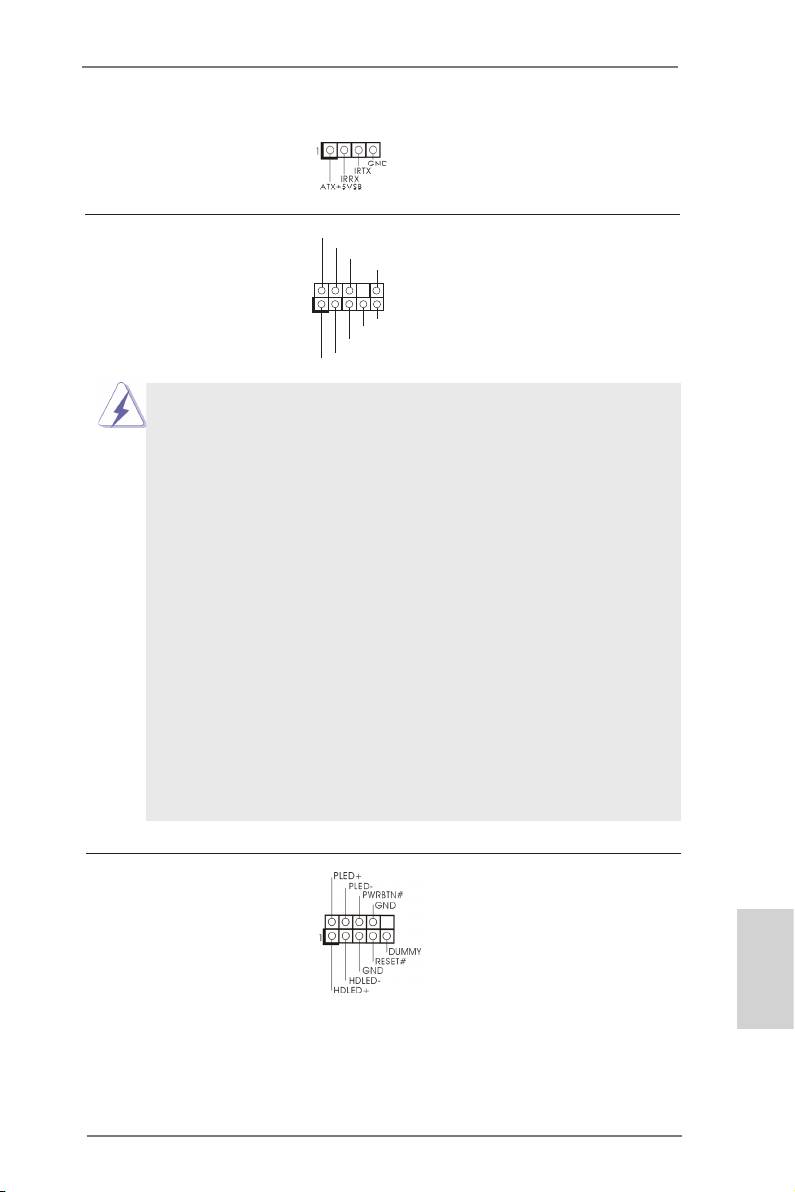

Collettore modulo infrarossi Questo collettore supporta

(5-pin IR1)

moduli ad infrarossi optional

(vedi p.2 Nr. 24)

per la trasmissione e la

ricezione senza li.

70

ASRock A55DEL Motherboard

SATA_1 SATA_2

SATA_3 SATA_4

SATA_5 SATA_6

Connettore modulo infrarosso consumer Questo connettore può essere

(4-pin CIR1)

utilizzato per collegare

(vedi p.2 Nr. 23)

ricevitore remoto.

Connettore audio sul È un’interfaccia per il cavo del

GND

P RESENCE#

M IC_RET

pannello frontale pannello audio. Che consente

OUT_RET

(9-pin HD_AUDIO1)

connessione facile e controllo

(vedi p.2 Nr. 27)

dei dispositivi audio.

1

O UT2_L

J _SENSE

O UT2_R

M IC2_R

M IC2_L

1. La caratteristica HDA (High Denition Audio) supporta il rilevamento dei

connettori, però il pannello dei cavi sul telaio deve supportare la funzione

HDA (High Denition Audio) per far sì che questa operi in modo corretto.

Attenersi alle istruzioni del nostro manuale e del manuale del telaio per

installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo nell’intestazione audio

del pannello anteriore, come indicato di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.

B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L.

C. Collegare Ground (GND) a Ground (GND).

D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è

necessario collegarli per il pannello audio AC’97.

E. Per attivare il microfono frontale.

®

Sistema operativo Windows

XP / XP 64-bit:

Selezionare “Mixer”. Selezionare “Recorder” (Registratore). Poi, fare

clic su “FrontMic” (Microfono frontale).

®

TM

TM

Sistema operativo Windows

7 / 7 64-bit / Vista

/ Vista

64-bit:

Andare alla scheda “FrontMic” (Microfono frontale) del pannello di

controllo Realtek. Regolare la voce “Recording Volume” (Volume

registrazione).

Collettore pannello di sistema Questo collettore accomoda

(9-pin PANEL1)

diverse funzioni di sistema

(vedi p.2 Nr. 15)

pannello frontale.

Italiano

71

ASRock A55DEL Motherboard

Collegare l’interruttore d’alimentazione, l’interruttore di ripristino,

l’indicatore di stato del sistema del pannello frontale del telaio a questo

header in base all’assegnazione dei pin denita di seguito. Determinare i

pin positivi e negativi prima di collegare i cavi.

PWRBTN (interruttore d’alimentazione):

Va collegato all’interruttore d’alimentazione del pannello frontale del

telaio. Usando l’interruttore d’alimentazione si può congurare il modo in

cui si spegne il sistema.

RESET (interruttore di ripristino):

Va collegato all’interruttore di ripristino del pannello frontale del telaio.

Premere l’interruttore di ripristino per riavviare il sistema se il computer si

blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

Va collegato all’indicatore di stato d’alimentazione del pannello frontale

del telaio. Il LED è acceso quando il sistema è operativo. Il LED continua

a lampeggiare quando il sistema è in stato di standby S1. Il LED è

spento quando il sistema è in stato di sospensione /ibernazione S3/S4

oppure spento (S5).

HDLED (LED attività disco rigido):

Va collegato al LED attività disco rigido del pannello frontale del telaio. Il

LED è acceso quando disco rigido legge e scrive i dati.

Il design del pannello frontale può variare in base ai telai. Il modulo di

un pannello frontale può consistere di: interruttore d’alimentazione,

interruttore di ripristino, LED d’alimentazione, LED attività disco rigido,

casse, eccetera. Quando si collega il modulo del pannello frontale a

questo header, assicurarsi che l’assegnazione dei li e dei pin sia fatta

corrispondere in modo appropriato.

Collettore casse telaio Collegare le casse del telaio a

(4-pin SPEAKER1)

questo collettore.

(vedi p.2 Nr. 14)

LED di accensione Collegare il LED di accensione

(3-pin PLED1)

chassi per indicare lo stato di

1

PLED-

Italiano

(vedi p.2 Nr. 18)

PLED+

alimentazione del sistema. Il

PLED+

LED è acceso quando il sistema

è in funzione. Il LED continua a

lampeggiare in stato S1. Il LED

è spento in stato S3/S4 o S5

(spegnimento).

72

ASRock A55DEL Motherboard

Collettori Chassis ventola Collegare i cavi della ventola ai

(4-pin CHA_FAN1)

corrispondenti connettori

GND

+12V

(vedi p.2 Nr. 12)

facendo combaciare il cavo

CHA_FAN_SPEED

FAN_SPEED_CONTROL

nero col pin di terra.

(4-pin CHA_FAN2)

(vedi p.2 Nr. 5)

Connettore ventolina CPU Collegare il cavo della ventolina

FAN_S PEED_CONTROL

CPU_FAN_SPEED

(4-pin CPU_FAN1)

CPU a questo connettore e far

+ 12V

(vedi p.2 Nr. 4)

GND

combaciare il lo nero al pin

terra.

1 2 3 4

Sebbene la presente scheda madre disponga di un supporto per ventola

CPU a 4 piedini (ventola silenziosa), la ventola CPU a 3 piedini è in

grado di funzionare anche senza la funzione di controllo della velocità

della ventola. Se si intende collegare la ventola CPU a 3 piedini al

connettore della ventola CPU su questa scheda madre, collegarla ai

piedini 1-3.

Piedini 1-3 collegati

Installazione della ventola a 3 piedini

Connettore alimentazione ATX Collegare la sorgente

12

24

(24-pin ATXPWR1)

d’alimentazione ATX a questo

(vedi p.2 Nr. 7)

connettore.

1

13

Con questa scheda madre, c’è in dotazione un

12

24

connettore elettrico ATX a 24 pin, ma può funzionare lo

stesso se si adotta un alimentatore ATX a 20 pin. Per

usare l’alimentatore ATX a 20 pin, collegare l’alimentatore

con il Pin 1 e il Pin 13.

Installazione dell’alimentatore ATX a 20 pin

1

13

Connettore ATX 12 V Collegare un alimentatore ATX

Italiano

5 1

(8-pin ATX12V1)

12 V a questo connettore.

(vedi p.2 Nr. 1)

8 4

73

ASRock A55DEL Motherboard
