REMARQUE SUR LE LIEU D’INSTALLATION:
Avant l’installation de la machine, veuillez vous
asurer que l’emplacement comporte bien une
prise de courant triphasé (voir détails sur les pré-
cautions électriques nécessaires dans „DONNES
TECHNIQUES“).
Remarque:
La surface du sol de l’emplacement
doit posséder au moins la résistance autorisée
pour le poids total de l’installation qui peut atteindre
env.
475 kg.
La machine ne doit être utilisée qu’en
conformité avec l’usage pour lequel
elle a été conçue!
Le branchement de la machine au sec-
teur doit être librement accessible!
La machine ne doit être utilisée que
dans des locaux fermés et tempérés
(10-40 °C)!

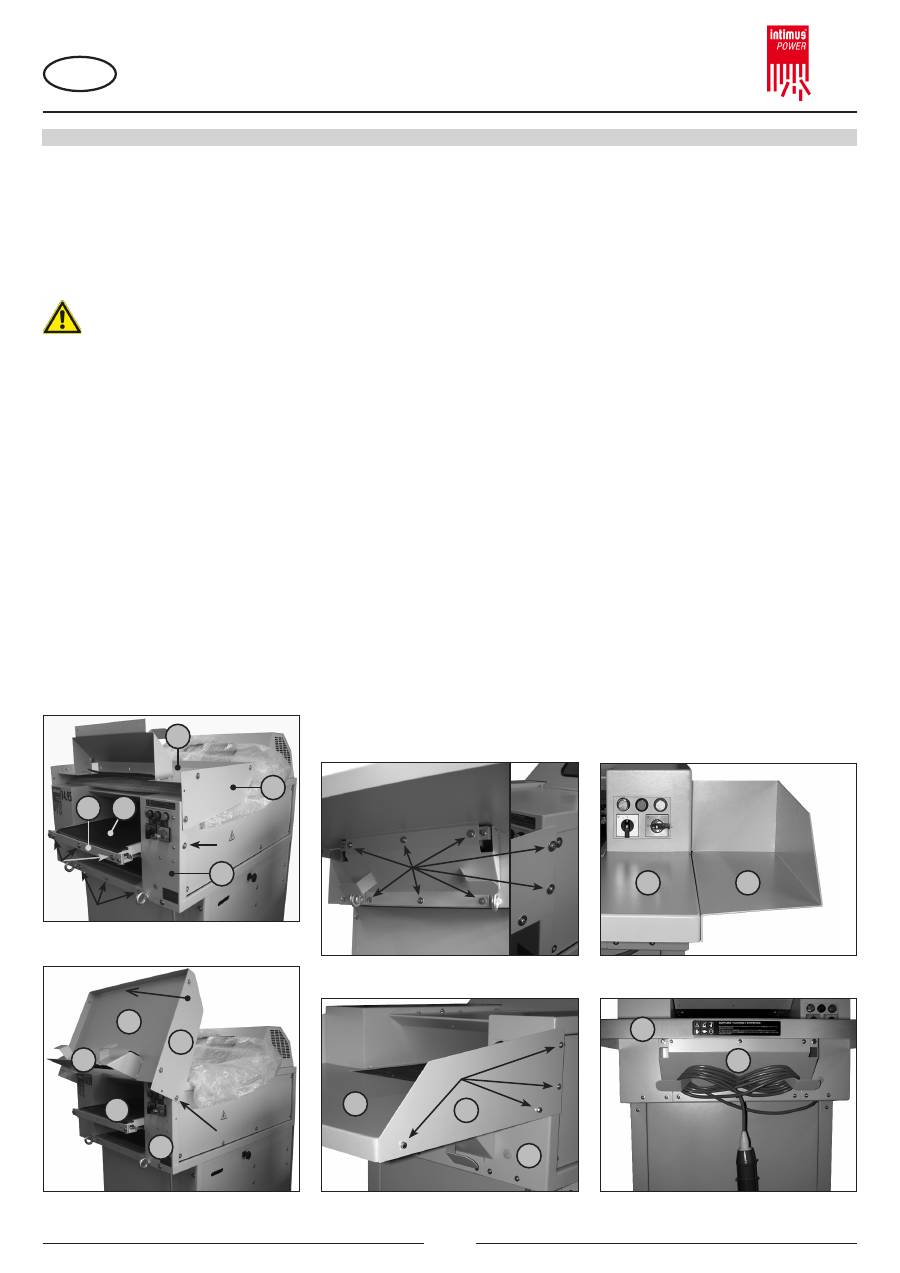

INSTALLATION
LISTE DES PIÈCES NUMÉROTÉES:
6 = Boîtier
(figures 1, 2, 4)
7 = Table
(figures 1, 2, 4, 5, 6)
8 = Plaque de protection
(figures 1, 2, 4)
9 = Cadre porte-sac
(figure 9)
10 = Porte d’enlèvement
(figure 9)
11 = Cordon en caoutchouc
(figure 9)
12 = Bande de transport
(figures 1, 2)
13 = Support pour
bande de transport
(figure 1)
14 = Support pour câble
(figure 6)
15 = Équerre de protection
(figure 5) (en option)
INSTALLATION DU DESTRUCTEUR:
1.
Retirer l’habillage extérieur en bois.
2.
Retirer le film de protection.
3.
Retirer la machine de la palette à l’aide d’un
chariot élévateur en procédant par étapes et
la déposer finalement sur les rouleaux sur le
sol.
Remarque:
Il faut pour ce faire dévisser la pa
-
lette pièce par pièce, puis reprendre à chaque
fois la machine avec le chariot élévateur, la
soulever et la redéposer.
POSITIONNEMENT DE LA TABLE (7)
(figures 1, 2 et 3)
1.
Dévisser respectivement les 3 vis et les
rondelles sur la paroi avant du boîtier (6) et
sur la face frontale du support pour bande de
transport (13) ainsi que respectivement une
vis sous la plaque de protection (8) des deux
côtés (voir marquages de flèches figure 1)
.
2.
Dévisser légèrement la vis supérieure située
respectivement à gauche et à droite sur
la plaque de protection (voir marquage de
flèche figure 2), pivoter la table (7) de 180°
vers l’avant et serrer à nouveau fermement
les deux vis.
3.
Visser la table à l’aide des huit vis et rondelles
dévissées auparavant sur le boîtier (3 pièces
devant, 2 pièces sûr le côté) et sur la face
frontale du support pour bande de transport
(3 pièces) (figure 3).
MONTAGE DE L’EQUERRE
DE PROTECTION (15) (figures 4 et 5):
Si nécessaire, le placement de deux équerres
de protection (15) (figure 5) au lieu des deux
plaques de protection (8) (figure 4) permet
d’élargir la surface de pose de la table (voir
également « ACCESSOIRES SPECIAUX»)
1.
Dévisser respectivement les 4 vis et les
rondelles sur les parois du boîtier (6) gauche
et droite ainsi que sur la table (voir marquage
de flèche figure 4).
2.
Retirer les deux plaques de protection (8) et
visser les deux équerres de protection (15)
sur les parois du boîtier (6) gauche et droite
ainsi que sur la table (7) à l’aide des vis et des
rondelles dévissées auparavant.
ENROULEMENT DU
CÂBLE D’ALIMENTATION (figure 6)
Le câble d’alimentation peut être enroulé sur le
support pour câble (14) si la longueur totale n’est
pas nécessaire sur le lieu d’installation ou pendant
un changement de place.
fig. 3
fig. 2
fig. 1
fig. 4
fig. 6
fig. 5
14.95
13 12
7
8
6
7
8
12
8
7
15
14
14
6
7
7
6
86434 9 10/12
10
