Intimus POWER 14.95 S: 14.95

POKYNY K MÍSTU NASAZENÍ:

Před  postavením  se  přesvědčte,  že  se  na

příslušném  místě  nasazení  nachází  trojfázová

přípojka (údaje o potřebném jištění síťové zásuvky

viz „TECHNICKÉ ÚDAJE“).

Upozornění:

 Dbejte na přípustné plošné zatížení

podlahy, protože stroj může dosáhnout celkovou

hmotnost cca

475 kg

.

Stroj  se  smí  používat  pouze  k

předepsanému účelu!

Síťová přípojka stroje musí být volně

přístupná!

Stroj  se  má  používat  pouze  v

uzavřených  a  temperovaných  (10-

40°C) místnostech!

SEZNAM OČÍSLOVANÝCH DÍLŮ:

6  =  Skříňka

 (obr. 1, 2, 4)

7  =  Stůl

 (obr. 1, 2, 4, 5, 6)

8  =  Plechový kryt

 (obr. 1, 2, 4)

9  =  Pytlový rám

 (obr. 9)

10  =  Odebírací dvířka

 (obr. 9)

11  =  Pryžové lanko

 (obr. 9)

12  =  Dopravní pás

 (obr. 1, 2)

13  =  Držák dopravního pásu

 (obr. 1)

14  =  Kabelový držák

 (obr. 6)

15  =  Ochranný úhelník

  (obr. 5) (možnost volby)

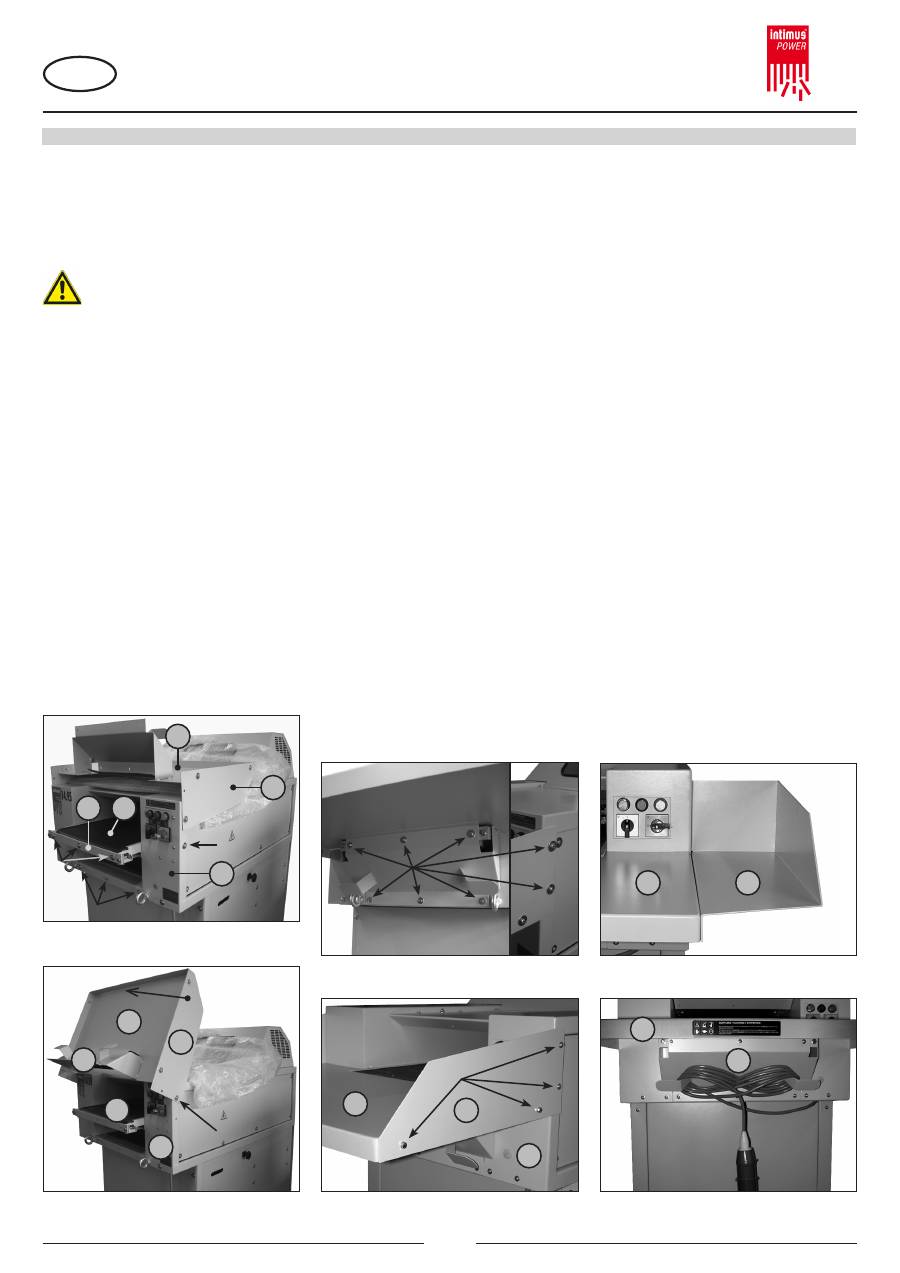

POSTAVENÍ SKARTOVAČE:

1.

Sundejte vnější obložení dřevem.

2.

 Sundejte ochrannou fólii.

3.

 Pomocí  zdvižného  vozíku  stroj  po  krocích

nadzvedněte z palety a nakonec položte na

kolečka na podlahu.

  Upozornění:

 K tomuto účelu se musí paleta

kus  po  kuse  rozšroubovat  a  stroj  zvedacím

vozíkem nyní znovu uchopit, nadzvednout a

opět spustit.

POLOHOVÁNÍ STOLU (7)

(obr. 1, 2 a 3):

1.

Odšroubovat po 3 šroubech s podložkami z

přední stěny tělesa (6) a z čelní strany držáku

transportního  pásu  (13)  a  také  po  jednom

šroubu pod ochrannými plechy (8) na obou

stranách (viz šipky obr. 1).

2.

Horní šrouby na levém a pravém ochranném

plechu (viz šipka obr. 2) trochu povolit, stůl

(7) natočit o 180° dopředu a oba šrouby opět

dotáhnout.

3.

 Stůl

přišroubovat

pomocí

předtím

odšroubovanými osmi šroubů s podložkami

k  tělesu  (3  kusy  vpředu  2  kusy  na  boku)  a

k čelní straně držáku transportního pásu (3

kusy) (obr. 3).

MONTÁŽ OCHRANNÉHO ÚHELNÍKU (15)

(obr. 4 a 5):

V  případě  potřeby  lze  montáží  druhého

ochranného úhelníku (15) (obr. 5) na místě obou

ochranných plechů (8) (obr. 4) docílit rozšíření

úložné  plochy  stolu  (viz  také  „ZVLÁŠTNÍ

PŘÍSLUŠENSTVÍ“)

1.

Odšroubovat po 4 šroubech s podložkami z

pravé a levé boční strany tělesa (6) a ze stolu

(viz šipky obr. 4).

2.

Odstranit  oba  ochranné  plechy  (8)  a  oba

ochranné úhelníky (15) přišroubovat pomocí

předtím vyšroubovaných šroubů a podložek

k  levé  a  pravé  boční  stěně  tělesa  (6)  a  ke

stolu (7).

NAVINUTÍ PŘÍVODU (obr. 6):

Není-li  na  stanovišti  nebo  během  změny

stanoviště potřebná celková délka přívodu, lze

přívod navinout na kabelový držák (14).

14.95

13 12

7

8

6

7

8

12

8

7

15

14

14

6

7

7

6

86434 9 10/12

26

POSTAVENÍ

CZ

Obr. 1

Obr. 3

Obr. 5

Obr. 6

Obr. 4

Obr. 2

Překlad originálního návodu na provoz
