INSTALLATION  REQUIREMENTS:

Be certain that three phase current is available at

the point of installation (see TECHNICAL DATA

for information concerning required pre-fusing of

the electrical outlet).

Note:

 Since this machine can weigh up to

475

kg, it is essential to check the permissible load

per square meter of the floor.

The machine may only be used for its

intended purpose!

The machine’s mains connection must

be freely accessible!

The machine should only be operated

in closed rooms within a temperature

range of 10 to 40° C!

SUMMARY OF NUMBERED PARTS:

6  =  Housing

 (fig. 1, 2, 4)

7  =  Table

 (fig. 1, 2, 4, 5, 6)

8  =  Guard panel

 (fig. 1, 2, 4)

9  =  Bag frame

 (fig. 9)

10  =  Discharge door

 (fig. 9)

11  =  Rubber band

 (fig. 9)

12  =  Conveyer belt

 (fig. 1, 2)

13  =  Conveyor belt retainer

 (fig. 1)

14  =  Cable holders

 (fig. 6)

15  =  Angle guard

 (fig. 5) (optional)

SETTING UP THE SHREDDER:

1.

Remove the external wooden covers.

2.

Remove the protective sheet material.

3.

Lift the machine little by little from the pallet with

the help of a pallet jack, and then set it onto the

floor on the rollers.

  Note:

The  pallet  must  be  unscrewed  and

dismantled piece by piece to this end, and the

machine must be grasped, lifted and set back

down again with the pallet jack after each dis-

mantling operation.

POSITIONING OF THE TABLE (7)

(figs. 1, 2 and 3):

1.

Unscrew each of the 3 screws with washers

on the front wall of the housing (6) and on the

front of the conveyor belt attachment (13) as

well as the one screw on both sides under the

protective plate (8) (see arrow markings Fig.

1).

2.

Slightly undo each of the upper screws on the

left and right of the protective plate (see arrow

marking fig. 2), swivel the table (7) forwards

through 180° and tighten both screws again.

3.

 Using the previously unscrewed eight screws

and washers, screw the table to the housing

(3 at the front, 2 on the side) and the front of

the conveyor belt attachment (3 screws) (fig.

3).

INSTALLATION OF THE

PROTECTIVE BRACKET (15) (figs. 4 and 5):

If  required,  the  contact  surface  of  the  table

can  be  widened  by  installing  two  protective

brackets (15) (fig. 5) instead of the two protective

plates  (8)  (fig.  4)  (see  also  under  “SPECIAL

ACCESSORIES”)

1.

Unscrew each of the 4 screws with washers

on the side wall of the housing (6) on the left

and right and on the table (see arrow markings

fig. 4).

2.

Remove both protective plates (8) and screw

the two protective brackets (15) onto the side

wall of the housing (6) on the left and right and

to the table (7) with the aid of the previously

unscrewed screws and washers.

COILING UP THE POWER CABLE (fig. 6):

If the entire length of the power cable is not required

at the respective location, or when moving the ma-

chine from one location to another, the power cable

can be coiled up around the cable holders.

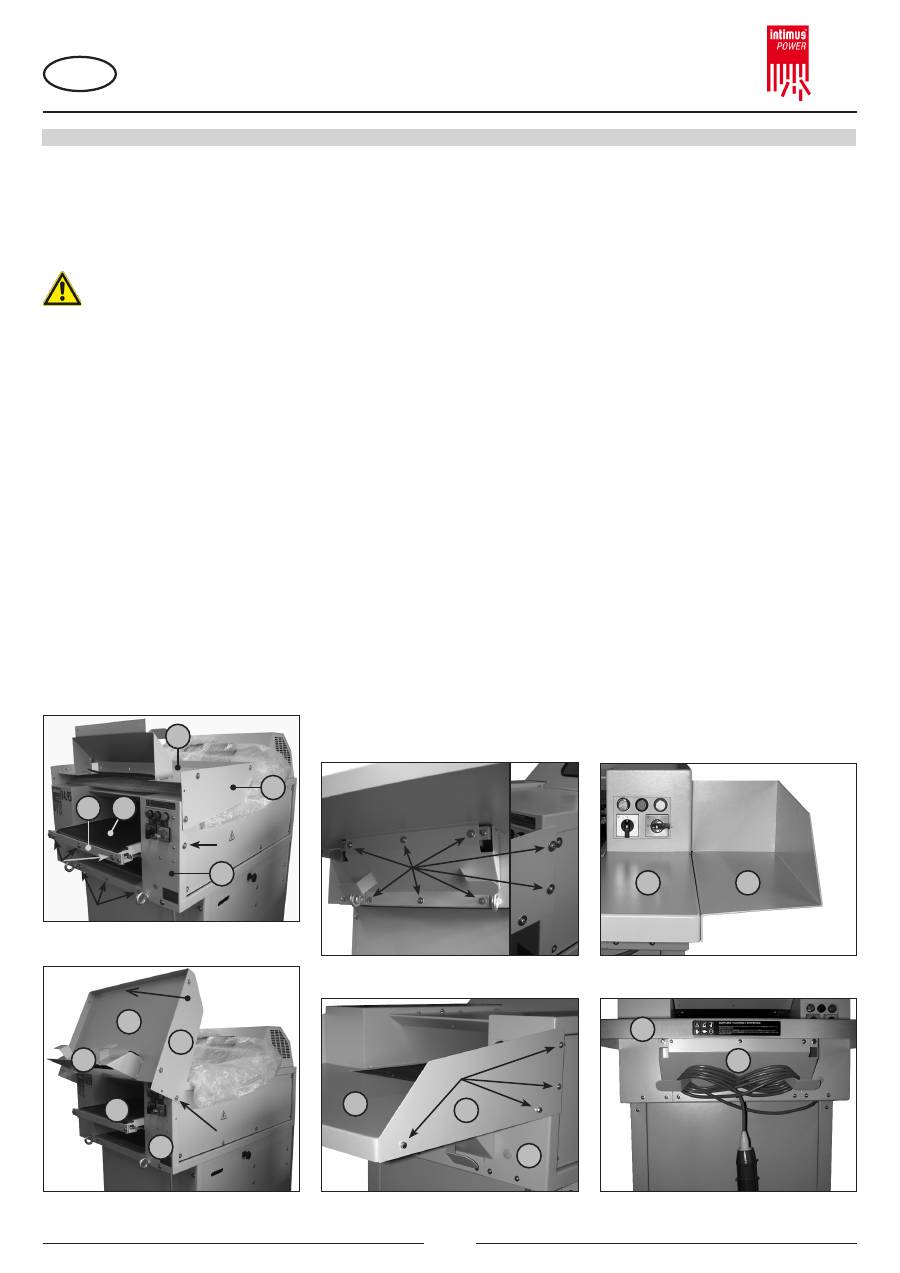

fig. 3

fig. 2

fig. 1

fig. 4

fig. 6

fig. 5

14.95

13 12

7

8

6

7

8

12

8

7

15

14

14

6

7

7

6
