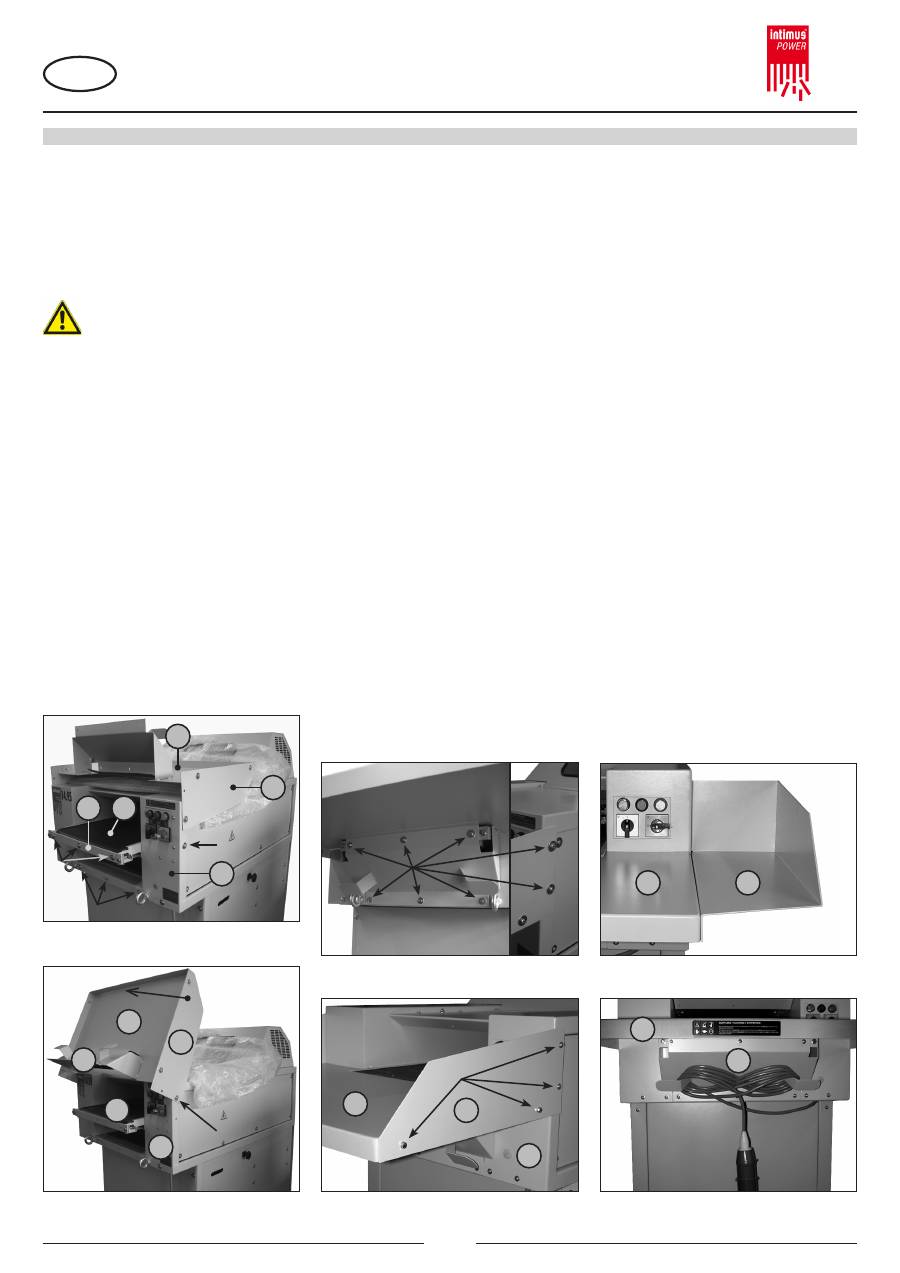

Intimus POWER 14.95 S: 14.95

INDICAçõES REFERENTES

AO LOCAL DE UTILIZAçãO:

Averiguar-se, antes de efectuar a instalação, que

existe um conexão de corrente trifásica no respec-

tivo local de utilização (as indicações referentes ao

fusível previo necessário da tomada de corrente

de rede vide nos “DADOS TÉCNICOS“).

Indicação:

 Observar a carga admissível por uni

-

dade de superfície do solo visto que a máquina

possa alcançar um peso total de aprox.

475 kg

.

A máquina só deve ser utilizada cor-

respondentemente  à  finalidade  de

utilização prescrita!

A ligação à rede da máquina tem que

ser livremente acessível!

A  máquina  só  deveria  ser  utilizada

em locais fechados e temperados (10

a 40°C)!

COMPOSIçãO DAS PEçAS NUMERADAS:

6  =  Cárter

 (fig. 1, 2, 4)

7  =  Mesa

 (fig. 1, 2, 4, 5, 6)

8  =  Chapa de protecção

 (fig. 1, 2, 4)

9  =  Quadro do saco

 (fig. 9)

10  =  Porta de tirada

 (fig. 9)

11  =  Corda de borracha

 (fig. 9)

12  =  Fita de transporte

 (fig. 1, 2)

13  =  Dispositivo de fixação da

  fita de transporte

 (fig. 1)

14  =  Dispositivo de fixação do cabo

 (fig. 6)

15  =  Ângulo de protecção

  (fig. 5) (opcional)

INSTALAçãO DA TRITURADORA:

1.

Tirar o revestimento exterior de madeira.

2.

Retirar a folha de protecção.

3.

Levantar  progressivamente  a  máquina  da

palete com a ajuda de um carro de elevação,

e depositá-la no fim nos rolos no chão.

Indicação:

 A palete tem que ser desatarraxada

peça por peça para isto, e a máquina tem que

ser pegada, levantada e depositada novamente

com o carro de elevação.

POSICIONAMENTO DA MESA (7)

(fig. 1, 2 e 3):

1.

Desapertar  os  três  parafusos  e  respectivas

anilhas em cada um destes pontos: no cárter

(6), no topo do dispositivo de fixação da fita

de transporte (13) e um parafuso debaixo da

chapa de protecção (8), em ambos os lados

(ver marcações com setas na fig. 1).

2.

Desapertar um pouco o parafuso de cima, do

lado esquerdo e do lado direito na chapa de

protecção (ver marcação com setas da fig. 2),

girar a mesa (7) 180° para a frente e voltar a

apertar bem os dois parafusos.

3.

 Aparafusar  a  mesa  com  firmeza  ao

cárter,  usando  os  oito  parafusos  e  anilhas

desapertados  anteriormente  (três  à  frente,

dois na lateral), e ao topo do dispositivo de

fixação da fita de transporte (três unidades)

(fig. 3).

MONTAGEM DOS

ÂNGULOS DE PROTECÇÃO (15) (fig. 4 e 5):

Se necessário, podem montar-se dois ângulos

de  protecção  (15)  (fig.  5)  em  vez  das  duas

chapas de protecção (8) (fig. 4) para alargar a

superfície  de  apoio  da  mesa  (ver  também  em

“ACESSÓRIOS ESPECIAIS”)

1.

Desapertar os quatro parafusos com anilhas

do cárter (6), do lado esquerdo e direito, e na

mesa (ver marcações com setas na fig. 4).

2.

Tirar  ambas  as  chapas  de  protecção  (8)  e

fixar  os  dois  ângulos  de  protecção  (15)  ao

cárter  (6),  do  lado  esquerdo  e  direito,  e  à

mesa (7), usando os parafusos e as anilhas

desapertados anteriormente.

ENROLAMENTO DA LINHA

DE ENTRADA (fig. 6):

A linha de entrada no dispositivo de fixação do cabo

(14) pode ser enrolado quando o comprimento total

da linha de entrada não é necessário no próprio

local ou durante a mudança do local.

fig. 3

fig. 2

fig. 1

fig. 4

fig. 6

fig. 5

14.95

13 12

7

8

6

7

8

12

8

7

15

14

14

6

7

7

6

86434 9 10/12

18

INSTALAçãO
