64

-

• Stick inte in fingrarna i kontakthålet

VIKTIGT:

när du håller laddaren i handen eller

Iaktta följande för att förhindra brand

vid andra tidpunkter.

och andra skador.

•

Använd inte en motordriven generator

som strömkälla.

• Täck inte över ventilationshålen på

laddaren och batteriet.

•

Koppla loss batteriladdaren från vägg-

uttaget, när den inte ska användas.

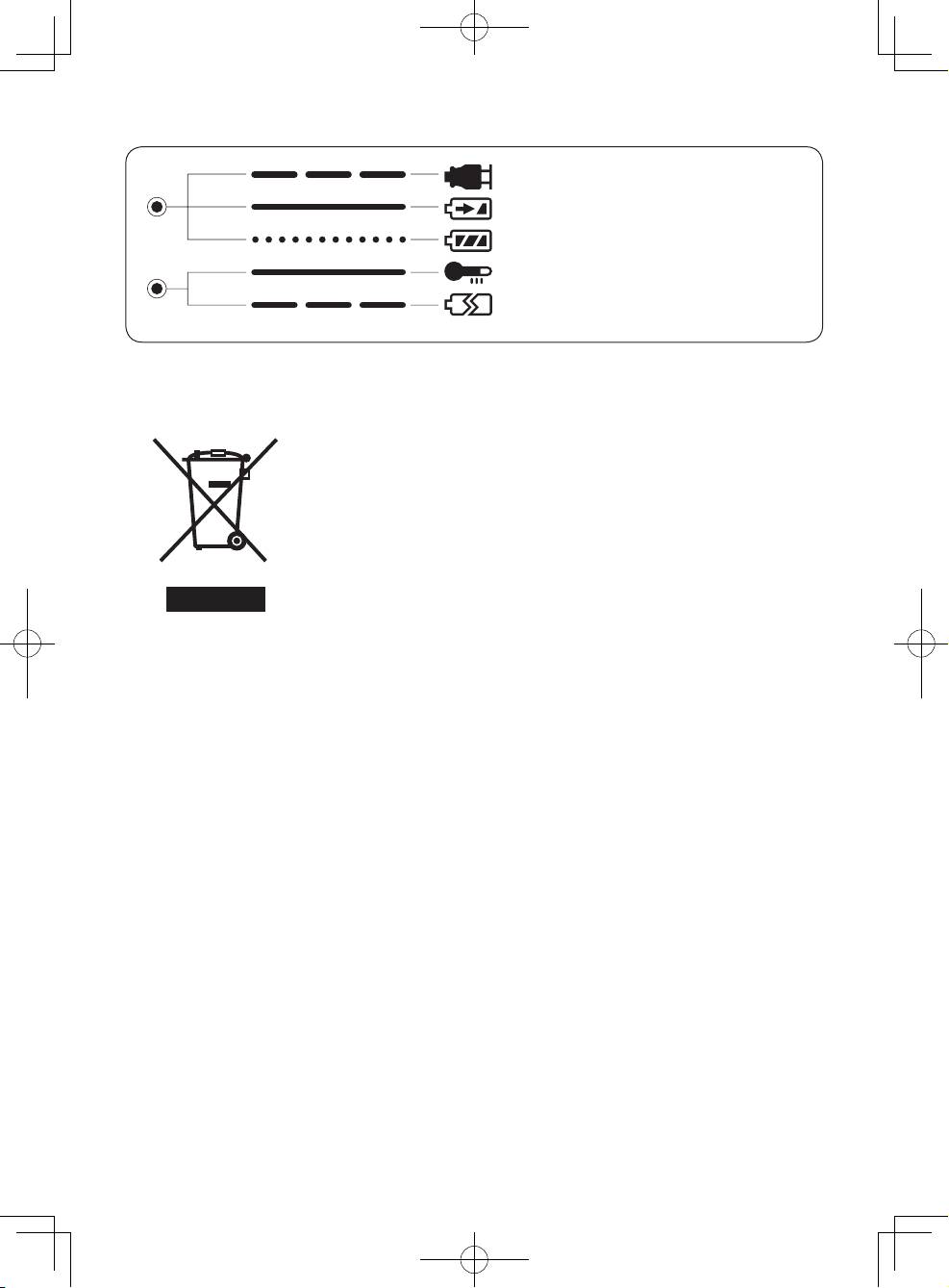

INDIKERINGSLAMPOR

Laddaren är ansluten till vägguttaget.

Blinkande röd

Redo för laddning.

Laddning pågår.

Tänd röd

Laddningen är klar.

Hastigt blinkande grön

Batteriet är för varmt. Laddningen startar

när batteriet har svalnat.

Tänd orange

Laddningen kan inte starta.

Blinkande orange

För mycket damm eller felaktigt batteri.

Information om kassering för användare av elektrisk & elektro-

nisk utrustning (privata konsumenter)

Om denna symbol finns på produkterna och/eller medföljande

dokumentation, betyder det att förbrukade elektriska och elektro-

niska produkter inte ska blandas med vanliga hushållssopor.

För korrekt hantering, inhämtning och återvinning, ska dessa

produkter lämnas på återvinningscentraler, där de tas emot utan

kostnad. I vissa länder kan du som ett alternativ lämna in dina

produkter hos återförsäljaren, när du köper en motsvarande, ny

produkt.

Om denna produkt avyttras korrekt sparas värdefulla resurser

och eventuellt negativa effekter på den mänskliga hälsan och miljön förhindras, vil-

ket kan bli fallet vid felaktig avyttring. Kontakta din lokala myndighet för mer infor-

mation om var din närmsta återvinningsstation finns.

Böter kan tillämpas vid felaktig avyttring av dessa sopor, i enlighet med lagstift-

ningen i landet.

För företagsanvändare inom den Europeiska gemenskapen

Om ni vill kassera elektrisk eller elektronisk utrustning, vänligen kontakta er återför-

säljare eller leverantör för mer information.

-

65

-

Information om kassering i övriga länder utanför den Europe-

iska gemenskapen

Denna symbol gäller bara inom den Europeiska gemenskapen.

Om du vill kassera denna produkt ska du kontakta de lokala myndigheterna eller

din återförsäljare, och fråga om korrekt avyttringsmetod.

. UNDERHÅLL

Använd endast en torr, mjuk trasa till att torka borrmaskinen med. Använd inte en

fuktig trasa, thinner, bensin eller någon annan flyktig lösning vid rengöring.

. TILLBEHÖR

VARNING:

Förhindra risk för skador genom att använda tillbehör och tillsatser endast i

avsett syfte.

Verktygsspetsadapter

•EY9HX403

Borrchuck (tillval)

•EY9HX400

Hammarchuck (tillval)

•EY9HX401

Batteripaket

•EY9201(Ni-MH)

Batteriladdare

•EY0110

Kontakta din lokala serviceverkstad om du behöver hjälp eller närmare information

om dessa tillbehör.

. ANVÄNDNINGSRÅD

1. Om verktygsaaspetsen inte trycks neråt med tillräckligt stor kraft kan det i slagläge

hända att ingen slagning kan ske.

Detta är för att förhindra att slagläget aktiveras utan belastning. Tryck ner hårdare

mot verktygsspetsen för att aktivera slagläget, så att slagning sker.

Se till att alltid trycka neråt med tillräckligt stor kraft under pågående arbete.

2. På vintern eller under andra förhållanden då verktyget är kallt (upp till 5°C) kan det

hända att slagen i slagläge är svagare än normalt strax efter att slagning har på-

börjats.

Detta beror på att smörjfettet stelnar vid kyla, vilket orsakar ökad friktion.

Om detta skulle hända, så låt verktyget gå i slagläge utan belastning i cirka 30

sekunder och repetera detta 3 gånger. På så sätt kan normal slagstyrka återfås.

-

66

-

. TEKNISKA SPECIFIKATIONER

HUVUDENHET (EY6803)

10 mm (25/64") *12,5 mm (15/32")

Betong

Maximal

*För arbete som kan slutföras med ett batteripaket.

borrningsdiameter

Stål

13 mm (33/64")

Motorspänning 12 V likström

Varvtal utan belastning (RPM) 0

-

1000 /min (RPM)

Slagtakt per minut (BPM) 0

-

4000 /min (bpm)

Vikt (med batteripack) 2,5 kg

(5,5 lbs)

Mått (L×B×H) 249×257×64 mm (10"×10

-

1/8"×2

-

1/2")

LATHUND FÖR SKRUVDRAGNING/BORRNING

• Välj lämpligt vridmoment för skruvdragning med hjälp av kopplingshandtaget.

• Vägledning vid val av vridmoment

Välj ett av de fem olika inställningslägena, med cirka 1 Nm (10 k

gf-cm) stegvis

ändring av vridmomentet, i enlighet med aktuellt arbete.

Vägledning enligt olika material

Inställning Vridmoment

Betong Mursten

(A) (B) (A) (B)

1 Cirka 1,5 Nm (15 kgf-cm)

2 Cirka 2,5 Nm (25 kgf-cm)

Skruvdragning

3 Cirka 3,4 Nm (35 kgf-cm)

4 Cirka 4,4 Nm (45 kgf-cm)

5 Cirka 5,4 Nm (55 kgf-cm)

Hålborrning

(Borrmärket) Cirka 8,3 Nm (85 kgf-cm) Borrning av hål i metall

(A) För åtdragning av skruvar i skruvpluggar av plast som kräver förborrade hål med en diameter på

6,0 mm (1/4") i betongen.

(B) För direkt åtdragning av skruvar i betong (t.ex. topcon) med förborrade hål med en diameter på

3,5 mm (1/8").

OBSERVERA: Tabellen ovan ger endast en grov vägledning. Det vridmoment som i

verkligheten krävs varierar beroende på skruvarnas form, material och

tillämpning.

Välj lämplig inställning i enlighet med aktuella arbetsförhållanden.

-

67

-

BATTERI (verktygetleverasmedbatterietEY9201)

Modell EY9201 EY9200 EY9106 EY9101

EY9001,EY9006

Batterispänning 12 V likström (1,2 V x 10 celler)

Ackumulatorbatteri Nickelmetallhydridbatteri Nickelkadmiumbatteri

Kapacitet 3,5 Ah 3,0 Ah 2,0 Ah 1,7 Ah 1,2 Ah

BATTERILADDARE

Modell EY0110

Märkdata Se märkplåten på undersidan av laddaren.

Vikt 0,78 kg

Laddningstid 55min.(EY9201)

OBSERVERA:

•

Ladda inte nickelkadmiumbatterier av Y-typ.

•

Angående vilka batterier som är tillämpliga för batteriladdaren hänvisas till etiket-

ten på laddaren eller senaste produktkatalog.

-

68

-
