1 Einleitung

Diese Kurzanleitung dient der Verwendung aller ZyXEL

Ethernet-Switche. Das Aussehen ihres Gerätes kann von den

unten gezeigten Abbildungen abweichen.

2 Installation

Note:

Alle Switche können als Einzelgeräte verwendet

werden, wobei einige alternativ in 19 Zoll

Standardracks montiert werden können. Für eine

ausreichende Belüftung sollte vor dem Switch ein

Freiraum von mindestens 10 cm und hinter dem

Switch ein Freiraum von mindestens 8 cm gelassen

werden.  Wenn Sie Switche übereinander

anordnen, lassen Sie einen Freiraum zwischen den

Geräten.

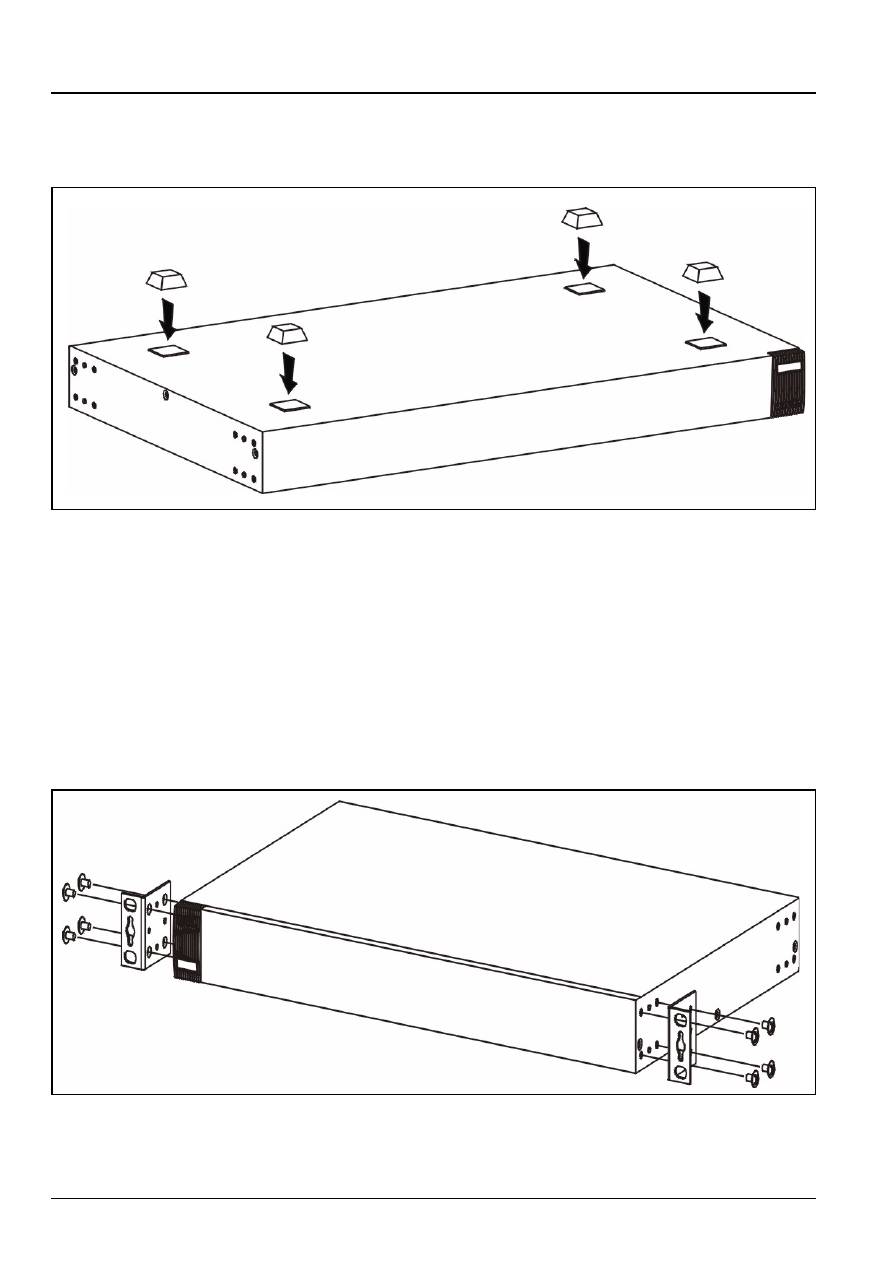

2.1 Tisch-Montage

1

Legen Sie den Switch auf eine glatte, ebene Unterlage.

2

Sollte Ihr Switch mit nicht montierten Gummifüßen

geliefert worden sein, bringen Sie diese an jeder Ecke der

Geräteunterseite an. Diese Gummifüße dienen dem

Schutz vor Stößen und Vibrationen und gewährleisten den

DEUTSCH

8

DEUTSCH

Freiraum zwischen den Geräten wenn diese übereinander

angeordnet werden.

2.2 Rack-Montage

1

Richten Sie die Bügel an den seitlich angeordneten

Löchern des Switch aus und sichern Sie diese mit den

dafür vorgesehenen Schrauben, die kleiner sind, als die

Schrauben die dafür verwendet werden, um das Gerät im

Rack zu befestigen. Gehen Sie analog dazu mit dem

anderen Bügel vor.
