MB QUART RAA 4250: Deutsch

BE

TRIEB

AUFBAUFUNKTIONEN

Der Verstärker der MB Quart R-Serie bietet dem Benutzer ein breites Spektrum an Wahlmöglichkeiten, um ein Hörumfeld zu

schaffen, das seinen persönlichen Vorlieben entspricht.

Lesen Sie, bevor Sie endgültige Einstellungen vornehmen, die Beschreibungen für jede Funktion durch, sodass Sie die besten

Ergebnisse erzielen.

EINSTELLUNGEN

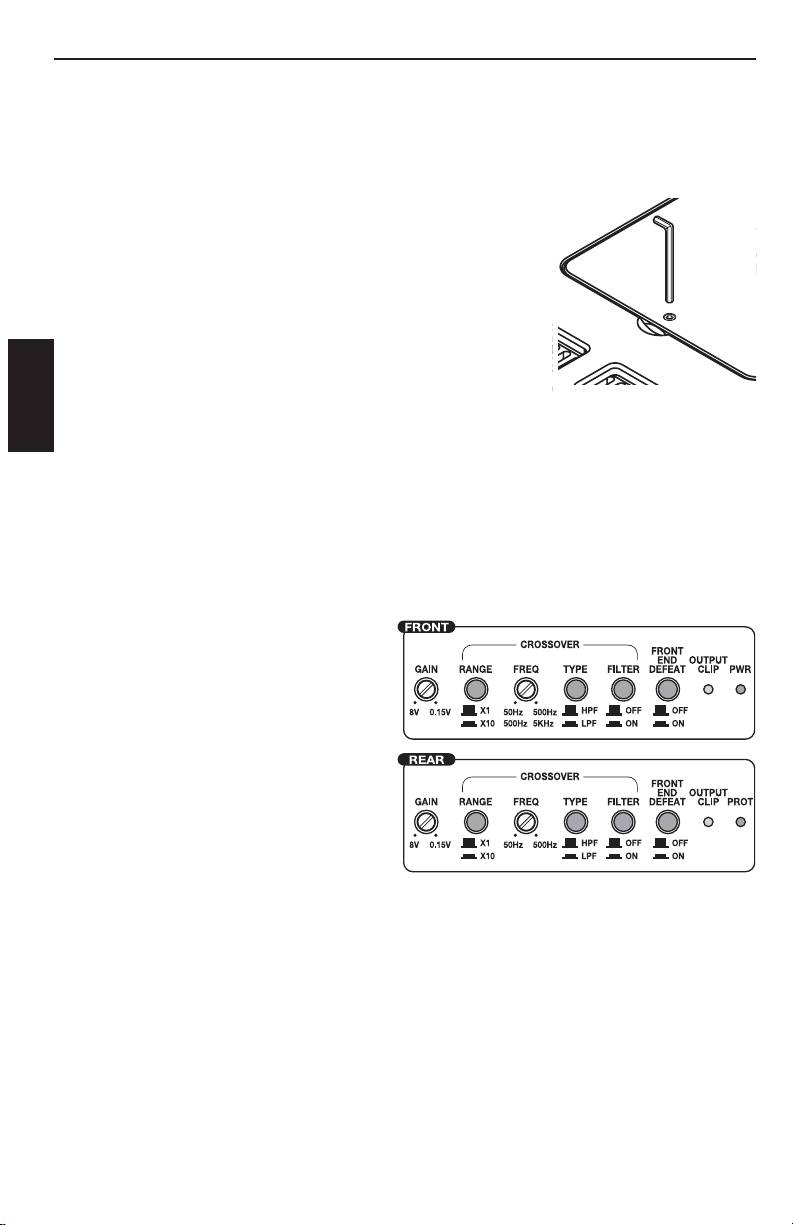

Die Inbusschraube, die die kleine Abdeckung über den Reglern festhält, lösen. Die

Abdeckung nach oben und vom Verstärker weg kippen. Nachdem die Einstellungen

vorgenommen wurden, die Abdeckung stets wieder anbringen, damit versehentliche

Änderungen an den Einstellungen vermieden werden.

HINWEIS: Werden diese Instruktionen nicht befolgt, kann ein Verlust an

Klangqualität eintreten. Dies wird durch die vorzeitige Aktivierung der

Schutzschaltung verursacht, die nötig ist, um dieIntegrität der sensiblen

Verstärkerkomponenten zu wahren. Die Performancedaten, die in dieser

Bedienungsanleitung aufgeführt sind, können unter solchen Umständen

nicht garantiert werden.

BEDIENFELD-BYPASS

Der Bedienfeld-Bypassschalter ist dafür verantwortlich, das Signal um die Signalbearbeitungsschaltung im Verstärker herum

Deutsch

zu führen. Diese Funktion wurde für die Verwendung mit externen Prozessoren konzipiert, um einen möglichst puren

Signalpfad durch den Verstärker zu bieten.

Mit dieser Konfiguration sind die Verstärker der MB Quart R-Serie in der Lage, eine niedrigere Verzerrung und eine besser

Signalreproduktion zu bieten, da sie die Zahl der Komponenten im Signalpfad reduzieren. Das Umgehen des Crossovers

eliminiert auch die typische Phasenverschiebung, die mit der analogen Filterumwandlungsfunktion verbunden ist. Während

der Bedienfeldbypass eingeschaltet ist, werden alle Anpassungen, die an der Lautstärke oder dem Crossover vorgenommen

wurden, umgangen.

CROSSOVER

Folgendes für jeden Kanal einzeln durchführen.

Filterschalter

Eindrücken des Schalters (ON) versetzt den Verstärker in

die Allpassfunktion und verhindert jegliche

Crossoveranpassung. Alle Frequenzen passieren.

Anpassungen, die am Multiplikatorschalter oder an der

Frequenzanpassung vorgenommen wurden, werden

umgangen.

Frequenzschalter

In der HPF-Position (eingedrückt) wird der Verstärker in die

Hochpassfunktion versetzt. Dadurch können Frequenzen

oberhalb des Grenzpunkts passieren.

In der TPF-Position (herausgedrückt) wird der Verstärker in

die Tiefpassfunktion versetzt. Dadurch können Frequenzen

unterhalb des Grenzpunkts passieren.

Multiplikatorschalter

Dieser Schalter stellt den Multiplikator für die Crossoverfrequenzen ein.

Die Einstellung x 10 (eingedrückt) ändert die anpassbare Crossoverfrequenz auf 500 Hz - 5 kHz.

Die Einstellung x 1 (herausgedrückt) belässt die anpassbare Crossoverfrequenz bei 50 - 500 Hz.

Frequenzanpassung

Nach Einstellung des Frequenzschalters und Multiplikatorschalters den Frequenzanpassungsregler benutzen, um den

gewünschten Grenzpunkt festzulegen.

Linksdrehen des Reglers verringert die eingestellte Frequenz.

Rechtsdrehen des Reglers erhöht die eingestellte Frequenz.

Schnelleinstellung: Die Crossoverfrequenz ganz nach unten verringern. Während das System spielt, die

Crossoverfrequenz langsam erhöhen, bis der gewünschte Crossoverpunkt erreicht ist.

10
