MB QUART RAA 4250: усский

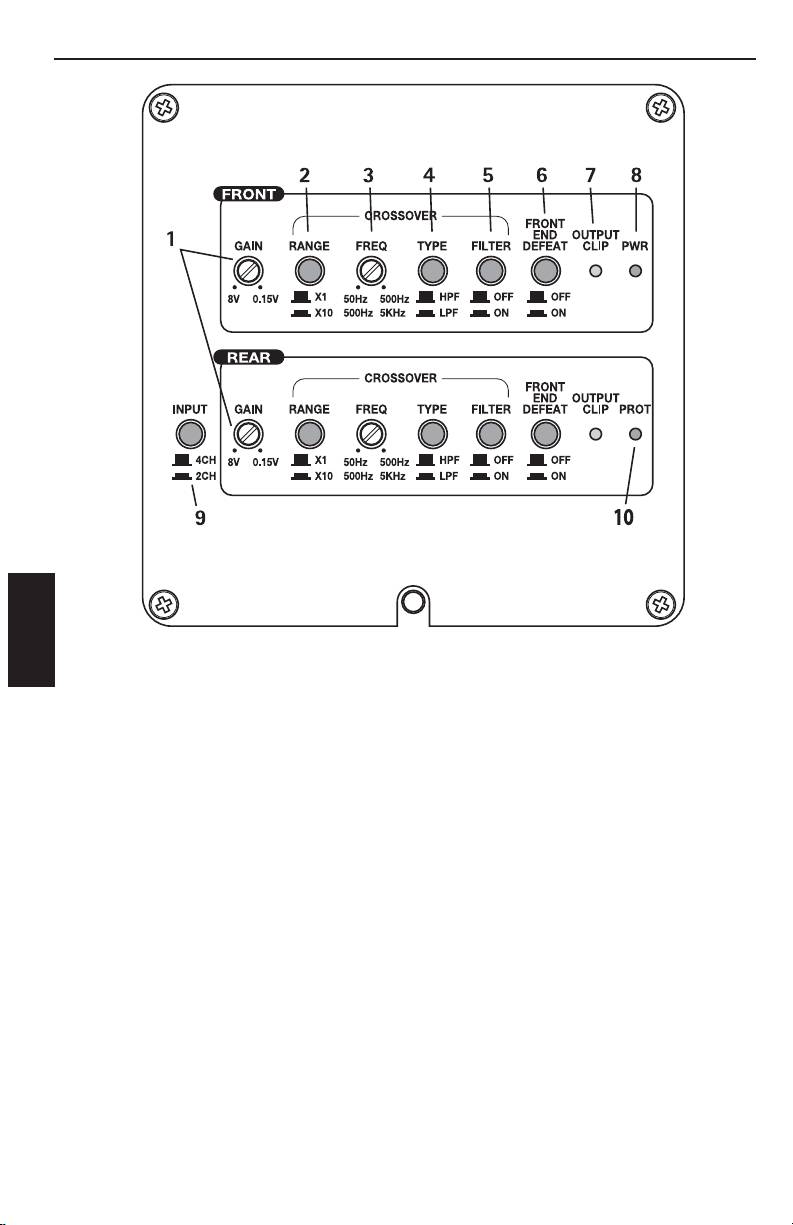

Органы

управления

1. егулятор коэффициентов усиления – Эти параметры могут быть отрегулированы таким образом, чтобы согласовать

усский

уровни выходного сигнала от различных устройств-источников раздельно для входов переднего и заднего каналов.

2. ереключатель кратности частоты разделительного фильтра – спользуется для задания кратности частот

разделительного фильтра сигнала левого и правого каналов значениями x1 и x10. сли задается x1, то регулируемая

частота разделительного фильтра остается в диапазоне 50-500 ц. ыбор значения x10 меняет диапазон регулируемой

частоты разделительного фильтра на 500-5000 ц (5 кц).

3. одстройка частоты разделительного фильтра – спользуется для подстройки частоты разделительного фильтра

переднего и заднего каналов. иапазон регулирования от 50 до 500 ц в режиме x1, и 500-5000 ц в режиме x10.

4. ип разделительного фильтра – спользуется для выбора работы фильтра верхних частот (HPF) или фильтра нижних

частот (LPF) для выходных сигналов на громкоговорители переднего и заднего каналов.

5. ереключатель разделительного фильтра –  положении Off (выкл.) задаются «оба фильтра», при обходе регулировки

диапазона, частоты и типа разделительного фильтра.  положении On (вкл.) допускается использование регулировок

параметров разделительного фильтра.

6. Обход секции предварительного усиления – спользуется для перенаправления входного сигнала в обход цепей

обработки сигнала в усилителе. огда этот управляющий орган находится в положении ON (вкл.), происходит обход

функций регулирования коэффициента усиления и разделительного фильтра.

7. ветодиод индикации ограничения сигнала – Этот светодиод желтого цвета светится в случае, если обнаруживается

ограничение какого-либо из выходных сигналов на громкоговорители переднего или заднего каналов.

8. ветодиод электропитания – Этот светодиод зеленого цвета загорается при включении прибора.

9. ереключатель каналов 2/4 – ри нажатии этого переключателя происходит переключение входов в 2-канальный

режим, что допускает подсоединение только к передним входам при 4-канальном выходе.

10. ветодиод защиты – Этот светодиод красного цвета загорается, если происходит короткое замыкание или

обнаруживается слишком малое полное сопротивление в местах подсоединения громкоговорителя, или же срабатывает

тепловая защита усилителя. ри возникновении описанной ситуации усилитель автоматически отключается.

4

евая

сторона

одсоединения

равая

сторона

1. незда линейного выхода формата RCA – Эти выходы позволяют выполнять гирляндное подключение

дополнительного усилителя без прокладки дополнительного комплекта кабелей RCA из передней части

транспортного средства. Указанные выходы являются сквозными, и регулировки разделительного фильтра или

коэффициента усиления на них не влияют.

2. ходные гнезда для соединителей RCA– незда отраслевого стандарта RCA обеспечивают простоту

подсоединения входного источника проводной линии. а них нанесено гальваническое покрытие, чтобы

воспрепятствовать вызываемому коррозией ослаблению сигнала.

усский

3. нездо для вилки громкоговорителей – нездо для соединительной вилки громкоговорителей. ля этих

соединителей (+ и –) могут использоваться провода сечением от 12 AWG до 18 AWG.

4. редохранители –  случае отказа добраться к этим предохранителям несложно. ля замены необходимо

всегда пользоваться предохранителями того же типа и на тот же номинал.  отношении параметров

предохранителей см. раздел «ехнические характеристики».

5. нездо для вилки источника питания – нездо для соединительной вилки источника питания. ля соединителей

силового провода (+12  пост. тока) и провода заземления можно использовать провод сечением до 2 AWG. ля

провода «Remote» соединителя могут использоваться провода сечением от 12 AWG до 18 AWG. лемма

«Remote» (дистанционно) используется для дистанционного включения и выключения усилителя, когда подано

напряжение +12  пост. тока.

ОООА  УАО

иже приведен перечень приспособлений, необходимых для установки:

ольтомметр

ермоусадочная трубка диаметром 1/8"

ипцы для зачистки проводов

азнообразные соединители

ипцы для обжатия контактов на проводах

иловой провод (с оплеткой красного цвета) —

достаточной длины

усачки для проволоки

ровод дистанционного включения — достаточной

рестообразная отвертка № 2

длины

люч для клемм аккумулятора

ровод заземления (с оплеткой черного цвета) —

учная электродрель с набором сверл

достаточной длины

 данном разделе рассматриваются некоторые приготовления на автомобиле, связанные с установкой вашего нового усилителя.

редварительное составление плана компоновки вашей системы и выбор наилучших трасс прокладки проводов позволят

сократить продолжительность установки.  процессе принятия решения по компоновке вашей новой системы необходимо

убедиться в том, что к каждому компоненту будет обеспечен незатрудненный доступ для выполнения регулировок.

5

ОООО: сли у вы не уверены, что сможете установить эту систему самостоятельно, поручите ее

установку официальному распространителю продукции фирмы MB Quart.

ОООО: еред установкой необходимо отсоединить отрицательную клемму (-) аккумулятора, чтобы

избежать повреждения аппаратуры, пожара и/или возможной травмы.

еред началом каких-либо монтажно-установочных работ необходимо, чтобы были соблюдены следующие простые правила:

1. еред тем, как пытаться установить аппаратуру, убедитесь в том, что данные инструкции внимательно прочитаны и поняты.

2. ля обеспечения безопасности до начала монтажно-установочных работ отсоедините отрицательный провод от

аккумулятора.

3. ля облегчения сборки рекомендуем проложить все провода до монтажа блока по месту.

4. роложите все кабели RCA недалеко друг от друга, но на удалении от проводов, по которым может проходить большой ток.

5. ля обеспечения надежности установки и минимизации ослабления сигналов или потери мощности необходимо

пользоваться высококачественными соединителями.

6. еред тем, как что-либо сверлить, задумайтесь! еобходима особая осторожность, чтобы при работе на транспортном

средстве не прорезать или просверлить бензобак, топливопровод, шланги тормозной системы, гидравлической системы,

вакуумные линии или электропроводку.

7. и в коем случае не прокладывать провода под днищем транспортного средства. аилучшую защиту обеспечивает

прокладка проводов внутри автомобиля.

8. еобходимо избегать прокладки проводов по острым кромкам или через отверстия с острыми кромками. ользуйтесь

резиновыми или пластмассовыми втулками для защиты проводов, проходящими через металлические стенки, особенно

через противопожарную перегородку.

9. Аккумулятор и электрическую систему необходимо А защищать от повреждения с помощью соответствующих

плавких предохранителей. Установить подходящий предохранитель и его держатель на силовом проводе +12  в пределах

18" (45,7 см) от клеммы аккумулятора.

10. ри заземлении на шасси транспортного средства необходимо удалить всю краску с металла на выбранном участке, чтобы

обеспечить хорошее, чистое соединение. аземляющие соединения должны быть предельно короткими, и всегда

выполняться подсоединением к металлу, который приварен к основному кузову или шасси транспортного средства.

ОАО-УАОО О

вигательное отделение

и в коем случае не устанавливать эту аппаратуру в двигательном отделении. Установка блока в двигательном отделении

ведет к аннулированию гарантии.

усский

онтаж в багажнике

ертикальный монтаж усилителя обеспечивает его достаточное охлаждение.

аилучший режим охлаждения обеспечивает монтаж усилителя на полу багажника.

онтаж перевернутого усилителя на задней полке багажника не обеспечивает надлежащего охлаждения и неблагоприятно

влияет на эксплуатационные характеристики усилителя и, поэтому, категорически противопоказан.

онтаж в пассажирском салоне

онтаж усилителя в пассажирском салоне будет эффективным в том случае, если будет обеспечено поступление

достаточного количества воздуха, чтобы усилитель охлаждался сам по себе. сли вы собираетесь установить усилитель под

сиденьем транспортного средства, то нужно предусмотреть воздушный зазор не менее 1" (2,54 см) в зоне расположения

воздухозаборника или верхних выпускных отверстий усилителя.

онтаж усилителя с оставлением воздушного зазора менее 1" (2,54 см) вокруг усилителя в пассажирском салоне не

обеспечивает надлежащего охлаждения и неблагоприятно влияет на эксплуатационные характеристики усилителя и,

поэтому, категорически противопоказан.

АУУЯО  О ОАЯА

абота усилителей ведет к увеличению нагрузки на аккумуляторе транспортного средства и системе его подзарядки. екомендуем

проверить состояние своего генератора и аккумулятора, чтобы убедиться в том, что электросистема располагает достаточным

запасом мощности, чтобы справиться с повышенной нагрузкой, исходящей от вашей стереосистемы. татные электросистемы в

хорошем состоянии должны быть способны без осложнений справиться с возросшей нагрузкой от любого усилителя MB Quart, хотя

срок службы аккумулятора и генератора может немного сократиться. тобы добиться максимальных эксплуатационных показателей

вашего усилителя, можно предложить поставить аккумулятор, рассчитанный на тяжелый режим работы, и энергозапасающий

конденсатор.

6

ОАА ЭООО 

ОООО: сли у вы не уверены, что сможете установить эту систему самостоятельно, поручите ее

установку официальному распространителю продукции фирмы MB Quart.

ОООО: еред установкой необходимо отсоединить отрицательную клемму (-) аккумулятора, чтобы

избежать повреждения аппаратуры, пожара и/возможной травмы.

ОООО: ледует избегать прокладки силовых проводов вблизи кабелей низкоуровневых входных

сигналов, антенны, выводов электропитания, чувствительной аппаратуры или жгутов

проводов. о силовым проводам проходит значительный ток, который может наводить шум в

аудиосистеме.

1. аспланировать прокладку проводов. абели RCA сгруппировать между собой, но проложить их изолированно от силовых

кабелей усилителя и любых принадлежностей автомобиля, для которых требуется высокая мощность. Особенно это касается

электродвигателей. Указанные меры принимаются с тем, чтобы избежать проникновения шума от излучаемых электрических

полей в аудиосигнал. ри пропуске проводов через противопожарную перегородку или любое препятствие из металла,

необходимо защитить провода пластмассовыми или резиновыми втулками, что позволяет избежать короткого замыкания. а

этом этапе оставить провода с запасом по длине, чтобы позднее обрезать их в точный размер.

2. ывинтить четыре (4) винта с головками под торцевой ключ 8/32", которыми удерживается по месту торцевая накладка отсека

соединений (на том торце, где отсутствуют отверстия для вентиляторов). оложить накладку и винты в безопасное место,

чтобы установить их в дальнейшем в исходном положении после завершения монтажа и электропроводки.

3. одготовить провод с оплеткой красного цвета (силовой кабель), сняв 1/2" изоляции от конца провода. ставить оголенный

провод в клемму “+” на соединительной вилке. атянуть установочный винт торцевым ключом 3/32" для закрепления провода

по месту.

А: а положительной ("+") ветви кабеля У поставить предохранитель на расстоянии не более 18"

от аккумулятора транспортного средства. Установить держатель предохранителя под капот и

обеспечить герметичность соединений.

4. азрезать провод с оплеткой красного цвета (силовой кабель) на расстоянии не более 18" от аккумулятора и срастить концы

провода в линейном держателе предохранителя. м. раздел «ехнические характеристики», где указан номинал используемого

предохранителя. а этом этапе предохранитель  устанавливать.

5. ачистить силовой кабель на длину 1/2" от обращенного к аккумулятору конца и закрепить на кабеле большую кольцевую

усский

клемму путем обжатия. ольцевая клемма используется для подсоединения к положительной клемме аккумулятора.

6. одготовить провод с оплеткой черного цвета (кабель заземления), сняв 1/2" изоляции от конца провода. ставить оголенный

провод в клемму “-” на соединительной вилке. атянуть установочный винт торцевым ключом 3/32" для закрепления провода по

месту. одготовить участок заземления на шасси транспортного средства, удалив соскребанием краску с поверхности металла,

и тщательно очистить площадку от загрязнений и смазки. ачистить провод на другом конце и закрепить на нем кольцевой

соединитель. акрепить кабель на шасси, пользуясь неанодированным винтом и звездообразной шайбой.

А: лина черного провода (заземление) должна быть возможно более короткой, всегда менее 30" (76,2 см).

7. одготовить провод дистанционного включения, сняв 1/2" изоляции от конца провода. ставить оголенный провод в клемму “ R

” на соединительной вилке. атянуть установочный винт торцевым ключом 3/16" для закрепления провода по месту.

одсоединить другой конец провода дистанционного включения к переключаемому источнику питания положительной ветви 12

. ереключаемое напряжение обычно отбирается от добавочного провода блока источника. сли на источнике это выходное

напряжение не предусмотрено, рекомендуется следующее решение: соединить проводами механический переключатель,

который устанавливается последовательно с источником 12  и предназначен для запуска усилителя вручную.

одсоединение

электропитания

7

8. адежно закрепить усилитель на транспортном средства или в стойке усилителя. е следует допускать монтажа усилителя на

картонных или пластмассовых панелях. сли пренебречь этим указанием, то вполне возможно выдергивание винтов из панели

в результате вибрации при движении по дороге или из-за внезапных остановок транспортного средства.

9. одвести сигнал от источника, вставив кабели RCA во входные гнезда на усилителе.

ОООО: еред тем, как подсоединять кабели RCA нужно всегда убедиться в том, что электропитание

выключено или отсоединено. есоблюдение этого правила может привести к травме,

повреждению усилителя и/или подсоединенных компонентов.

10. одсоединить громкоговорители. ачистить провода громкоговорителя на длину 1/2", вставить зачищенный конец в

соединительную вилку громкоговорителя и затянуть установочный винт для закрепления по месту. роследить за

соблюдением требуемой полярности проводов громкоговорителя.  заземлять какой-либо из проводов громкоговорителя на

шасси, поскольку это может привести к неустойчивой работе.

11. ыполнить заключительную проверку законченной электропроводки системы, чтобы убедиться в правильности всех

соединений. роверить все соединения силового питания и заземления на изношенность проводов и ослабление соединений,

что может привести к проблемам.

12. Убедиться в том, что усилитель надежно смонтирован, и поставить на место торцевую накладку. ставить линейный

предохранитель вблизи соединения с аккумулятором.

А: роследить правильность полярности сигналов по прилагаемым принципиальным схемам.

ОООО: ассматриваемые усилители не рекомендуется применять для нагрузок с полным

сопротивлением ниже 2 Ом (стерео) и 4 Ом с шунтированием (моно).

ОООО: е пытаться подсоединить идущие от блока-источника провода на громкоговорители

напрямую к RCA соединениям данного усилителя, поскольку это может привести к

повреждению блока-источника и/или усилителя.

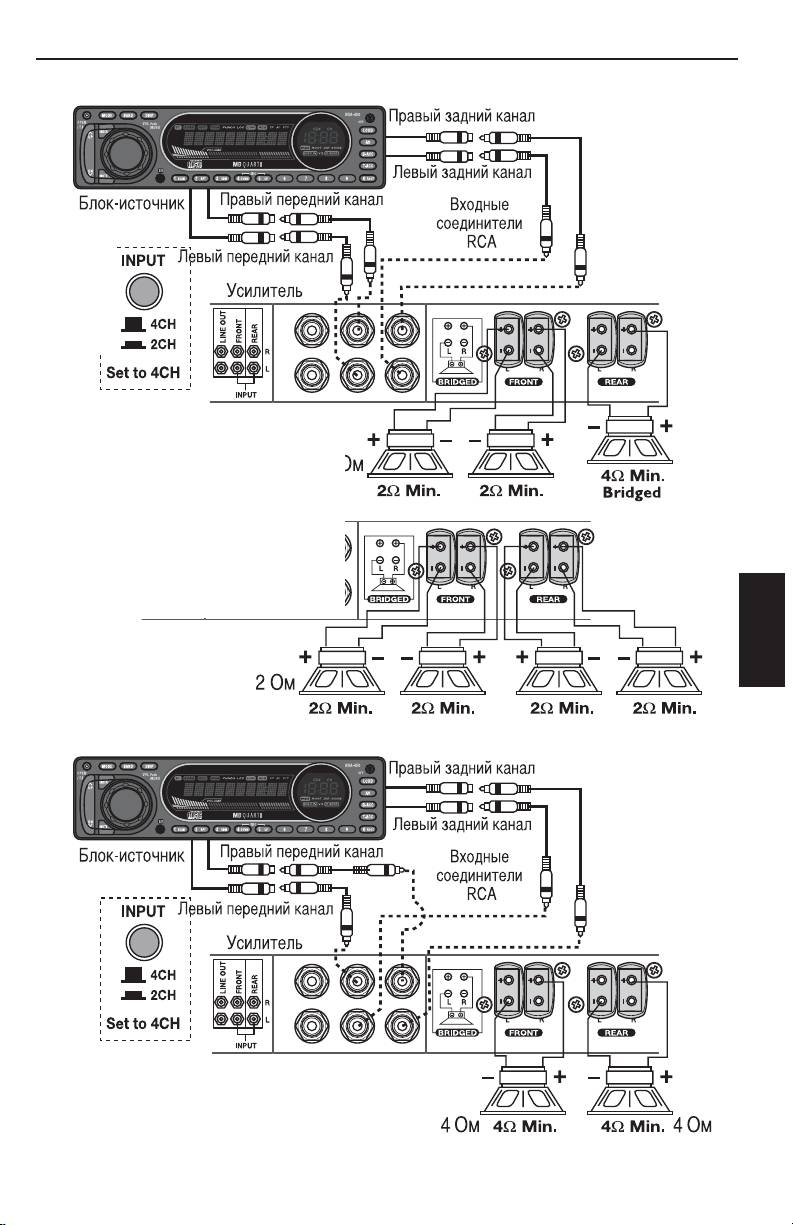

2-канальная электропроводка

усский

еревести в

положение

2CH

(двухканаль

ный)

• RCA-входы подсоединить только к входам

FRONT (передних каналов).

• ажать переключатель каналов 2/4, переведя

его в положение 2CH (двухканальный режим).

• оэффициент усиления (передний и задний

каналы) – задается раздельно применительно к

конкретной ситуации.

• азделительный фильтр (передний и задний

каналы) - задается раздельно применительно к

конкретной ситуации.

8

4-канальная электропроводка

еревести

в

положение

4CH

(четырехка

нальный)

• ажать переключатель каналов 2/4,

переведя его в положение 4CH

(четырехканальный режим).

• оэффициент усиления (передний и задний

каналы) – задается раздельно

применительно к конкретной ситуации.

• азделительный фильтр (передний и

задний каналы) - задается раздельно

усский

применительно к конкретной ситуации.

терео, шунтированный

еревести в

унтиро

положение 4CH

унтированный,

ванный,

(четырехканальный)

левый

правый

9

АО ООО

 усилителе MB Quart R Series предусмотрен широкий диапазон выбираемых пользователем возможностей формирования обстановки

прослушивания, соответствующей его личным предпочтениям.

еред тем, как делать окончательные регулировки, рекомендуем ознакомиться с описаниями каждой возможности, чтобы добиться

наилучших результатов.

ООА

Ослабить винт с головкой под шестигранный торцевой ключ, которым крепится по месту

небольшая крышка над органами управления. Отклонить крышку вверх и снять ее с усилителя.

о завершении подстройки всегда необходимо убедиться в том, что крышка поставлена на

место, чтобы избежать случайного изменения параметров настройки.

А: есоблюдение этих указаний может привести к ухудшению качества

звучания. Это вызывается преждевременным срабатыванием

защитных цепей, необходимых для сохранения целостности особо

чувствительных компонентов усилителя.  таких условиях не могут

быть гарантированы эксплуатационные технические характеристики,

приведенные в данном руководстве.

ОО  ААО

ереключатель режима обхода передних каналов обеспечивает изменение контура прохождения сигнала таким образом, чтобы он

обходил мимо цепей обработки сигналов в усилителе. Эта функция предназначена для работы с внешними процессорами, что

создает контур прохождения наиболее чистого сигнала через усилитель.

ри такой конфигурации усилители MB Quart R Series в состоянии обеспечить меньшие искажения и лучшее воспроизведение

сигнала благодаря сокращению числа компонентов в контуре прохождения сигнала. Обходом разделительного фильтра устраняется

также типичный фазовый сдвиг, связанный с применяемой в аналоговом фильтре функцией преобразования. ри включенном

обходе секции предварительного усиления происходит обход функций регулирования коэффициента усиления и разделительного

фильтра.

CROSSOVER (АЬ Ь)

ыполнить следующие операции раздельно по каждому

каналу.

ыключатель фильтра

усский

ри установке выключателя в положение ON (вкл.)

(внутреннее положение) задействуется регулируемый фильтр

инфразвуковых частот, ограничивающий поступление

низкочастотной информации на низкочастотный

громкоговоритель. Обеспечивается обход регулировок,

заданных с помощью выключателя кратности частота и

регулятора частоты.

ереключатель частот

ри установке выключателя в положение HPF (фильтр

верхних частот) (внутреннее положение) усилитель

переводится в режим пропускания высших частот, то есть

допускается пропускание частот выше частоты разделения.

ри установке выключателя в положение LPF (фильтр нижних частот) (внешнее положение) усилитель переводится в режим

пропускания нижних частот, то есть допускается пропускание частот ниже частоты разделения.

ереключатель кратности частоты разделительного фильтра

спользуется для задания кратности частот разделительного фильтра. ри установке переключателя в x10 (внутреннее положение)

задается регулируемая частота разделительного фильтра в диапазоне 500-5000 ц (5 кц). ри установке переключателя в x1

(внешнее положение) задается регулируемая частота разделительного фильтра в диапазоне 50-500 ц.

егулировка частоты

осле задания положения переключателя частот и кратности частот разделительного фильтра, регулятор частоты используется для

задания требуемой частоты разделения. ри повороте регулятора против часовой стрелки задаваемая частота уменьшается. ри

повороте регулятора по часовой стрелке задаваемая частота увеличивается.

ыстрая установка параметров: низить частоту разделительного фильтра до минимума. а системе, работающей на

воспроизведение, медленно увеличивать частоту разделительного фильтра, пока не будет

достигнута требуемая частота разделения.

10

ОЭ УЯ

ыполнить следующие операции раздельно по каждому каналу.

ри повороте настроечного регулятора против часовой стрелки происходит уменьшение задаваемого коэффициента усиления.

ри повороте настроечного регулятора по часовой стрелке происходит увеличение задаваемого коэффициента усиления.

1. тобы подстроить задаваемый коэффициент усиления, повернуть регуляторы коэффициента усиления усилителя до отказа в

сторону уменьшения (против часовой стрелки).

А: ри использовании устройства для дистанционного регулирования уровня усиления и подъема частот в сочетании с

данным прибором необходимо перед выполнением подстройки убедиться, что регулятор уровня (левая ручка)

вывернут до минимума.

2. овернуть регулятор громкости устройства-источника в сторону увеличения, пока не будут слышны искажения, после чего немного

повернуть в сторону уменьшения, чтобы искажения перестали прослушиваться. а большинстве устройств-источников для этого

нужно поворачивать практически до отказа.

3. Увеличить задаваемый коэффициент усиления усилителя, пока не будет достигнута достаточная громкость или индикаторный

светодиод не укажет на ограничение сигнала. сли проявится ограничение сигнала, коэффициент усиления немного понизить.

ольшинство качественных устройств-источников искажений не создает, так что громкость можно устанавливать на максимум.

А: аилучшие показатели сигнал/шум и динамический диапазон обеспечиваются при минимальном коэффициенте

усиления. ля большинства пользователей удовлетворительный коэффициент усиления и громкость создаются где-

то на середине диапазона настройки.

ОООО: ледует избегать задания очень высокого коэффициента усиления усилителя, поскольку это ведет к

значительному увеличению шума и искажений.

А: ля более глубокого ознакомления с процедурой задания параметров необходимо обращаться в отдел технической

поддержки компании MB Quart.

Усилитель не включается

усский

озможная причина

ешение

ерегорел линейный предохранитель в

роверить состояние линейного предохранителя в кабеле положительной ветви

кабеле положительной ветви аккумулятора.

аккумулятора. аменить при необходимости.

лохое соединение с заземлением.

роверить, выполнено ли подсоединение заземления к чистому металлу на шасси

транспортного средства. ри необходимости отремонтировать или заменить.

лохое соединение с электропитанием или

роверить, имеется ли напряжение 10,5 – 15,5  на положительной клемме

потребляемая мощность выходит за

аккумулятора и кабеле дистанционного включения. роверить, является ли

допустимый диапазон.

качественным соединение обоих кабелей на усилителе, стереосистеме,

аккумуляторе и держателе предохранителя. ри необходимости отремонтировать

или заменить.

вук от усилителя не поступает

озможная причина

ешение

лохие соединения кабелей RCA.

роверить, хорошо ли выполнены входные соединения RCA на источнике и

усилителе. роверить кабели по всей длине на наличие перегибов, сростков и т. п.

ротестировать входы RCA на напряжение переменного тока при включенном

блоке-источнике. ри необходимости отремонтировать или заменить.

лохие соединения громкоговорителей.

ля проверки целостности провода громкоговорителя воспользоваться омметром.

роверить провода по всей длине на наличие перегибов, сростков и т. п. ри

необходимости отремонтировать или заменить.

еисправный блок-источник.

оединить RCA-вход от тестового источника напрямую со входом усилителя. сли

это решит проблему, то блок-источник нужно отремонтировать или заменить. сли

нет, то усилитель должен быть проверен квалифицированным техником.

ри включении усилителя в громкоговорителе раздается щелчок

озможная причина

ешение

истанционный сигнал от блока-источника

Отсоединить входной сигнал на усилитель и включить-выключить усилитель. сли

поступает слишком быстро.

шум исчезнет, соединить провод REM (дистанционного включения) усилителя с

блоком-источником через модуль задержки включения.

оспользоваться другим источником 12  для провода REM (дистанционного

лохой сигнал дистанционного включения от

включения) усилителя (т. е. прямо от аккумулятора). сли шум исчезнет, то

источника.

поставить реле для разобщения усилителя от шумного выхода включения.

11

резмерный шум двигателя

озможная причина

ешение

абели RCA проложены слишком близко от

роложить все провода, по которым проходит сигнал (кабели RCA, кабели

основных силовых кабелей.

громкоговорителей) вдали от кабелей силового питания и заземления.

еисправный компонент в цепи прохождения

устить сигнал в обход электрических компонентов (всех и по отдельности) между

сигнала.

источником и усилителем(-ями). одсоединить источник напрямую ко входу

усилителя. сли шум пропадет, то обойденный блок и является причиной шума.

лохое подсоединение заземления на

нять существующие провода заземления для всех электрических компонентов.

компонентах системы

новь заземлить провода в других местах. убедиться в том, что место

подсоединения заземления является чистым, блестящим участком металла без

краски, ржавчины и т. п.

лохое подсоединение заземления на

обавить кабель вторичного заземления от отрицательной клеммы аккумулятора

аккумуляторе

к металлу на шасси или двигательному блоку транспортного средства.

агорается светодиод PROT (защита), усилитель отключается

озможная причина

ешение

 системе произошло короткое замыкание.

ыключить систему. роверить соединение со всеми компонентами на предмет

возможного короткого замыкания. роверить все провода и кабели на перегибы,

сростки, плохую изоляцию и т. п. ри необходимости отремонтировать или заменить.

ревышена температура штатной

ыключить систему и дать ей охладиться. роверить достаточность вентиляции

эксплуатации усилителя из-за

вокруг усилителя. ри необходимости переместить усилитель на участок с лучшей

неудовлетворительной вентиляции.

вентиляцией.

олное сопротивление громкоговорителя

роверить правильность полного сопротивления громкоговорителя, при

слишком мало .

необходимости заменить.

изкое напряжение аккумулятора.

роверить, поддерживает ли зарядная система транспортного средства требуемое

напряжение.

ОЬ- R-Series RAA4200

( ) –

14,4

усский

агрузка 4 Ом на канал 100 т x 4 канала и ≤1% общ. искаж. высшими гармониками+шум

агрузка 2 Ом на канал 200 т x 4 канала и ≤1% общ. искаж. высшими гармониками+шум

агрузка 4 Ом шунтированный 400 т x 2 канала и ≤1% общ. искаж. высшими гармониками+шум

абариты: ысота 2,375" (6 см)

ирина 11,5" (29,2 см)

лина 16,75" (42,5 см)

араметры предохранителей усилителя (ток (А)/тип) (3) 30A / ATC

оминал внешнего предохранителя аккумулятора (А) (не входит в комплект поставки) 90 A

Отношение сигнал/шум >80 дА (относительно 0 д = 2  среднеквадр.)

азделительный фильтр (передний и задний каналы) о выбору HPF/LPF или Off

(фильтр высших частот / фильтр нижних частот или оба фильтра)

рутизна разделительного фильтра 12 д на октаву по схеме Butterworth

астота разделения (кратность X1) изменяемая в диап. 50 – 500 ц

астота разделения (кратность X10) изменяемая в диап. 500 – 5000 ц

астотная характеристика 0,25 ц – 100 кц (-3 д, 1 т)

оминальная полоса пропускания 20 ц – 20 кц

иапазон регулировки напряжения сигнала (RCA-вход) зменяемое в диапазоне от 0,15  до 8 

ащита От закороченного выхода, смещения постоянного

тока, тепловой перегрузки, превышения тока электропитания

ходное полное сопротивление 20 кОм

риведенные характеристики соответствуют стандарту CEA-2006 «ощность усилителей»

ехнические характеристики могут быть изменены без уведомления

12

„ „

ирма MB Quart Corporation предлагает ограниченную гарантию на изделия MB Quart на следующих

условиях:

"рок действия гарантии

Усилители серии R – 1 год

ли гарантия на два (2) года, если установка выполнена официальным распространителем продукции

фирмы MB Quart. ребуется документальное подтверждение покупки.

&то покрывается гарантией

астоящая гарантия распространяется только на изделия фирмы MB Quart, проданные потребителю

официальными распространителями продукции фирмы MB Quart в А и их владениях. зделие,

приобретенное потребителем у официального распространителя продукции фирмы MB Quart в других

странах, покрывается только гарантией распространителя в этой стране, но не самой фирмы MB Quart.

ому предоставляется покрытие

астоящей гарантией покрывается только исходный покупатель изделия фирмы MB Quart,

приобретенного у официального распространителя продукции фирмы MB Quart в А. ля получения

обслуживания покупатель должен представить фирме MB Quart копию квитанции с указанием имени

потребителя, наименования распространителя, приобретенного изделия и даты покупки.

зделия, в которых в период действия гарантии обнаружен дефект, будут по усмотрению фирмы MB

Quart отремонтированы или заменены (изделием, которое будет сочтено эквивалентным).

&то не покрывается

1. овреждение, вызванное аварией, неправильным обращением, неправильной эксплуатацией,

попаданием воды, кражей, причиненное во время транспортировки.

2. юбые расходы или затраты, связанные с демонтажом или повторной установкой изделия.

3. Обслуживание, произведенное кем-либо помимо фирмы MB Quart или центра обслуживания,

считающегося фирмой MB Quart официальным.

усский

4. юбое изделие, на котором заводской номер является затертым, измененным или удаленным.

5. овреждение других компонентов, причиненное изделием.

6. юбое изделие, приобретенное за пределами А.

7. юбое изделие, приобретенное не у официального распространителя продукции фирмы MB Quart.

Ограничение в отношении подразумеваемых гарантий

юбые подразумеваемые гарантии, включая гарантии пригодности к использованию и сбытопригодности,

ограничиваются периодом действия приведенной выше явной гарантии.  некоторых штатах не

допускаются ограничения срока подразумеваемой гарантии, так что там это ограничение может быть

неприменимым. икто не уполномочен полагать, что у фирмы MB Quart имеются какие-либо иные

обязательства в связи с продажей изделия.

уда обращаться за обслуживанием

вязаться с официальным распространителем продукции фирмы MB Quart, у которого приобретено это

изделие. сли необходима дополнительная помощь, то звоните по тел. 1-800-962-4412 в отдел

обслуживания потребителей фирмы MB Quart. ля возврата какого-либо изделия фирме MB Quart

необходимо вначале получить номер RA (номер разрешения на возврат. Ответственность за доставку

изделия фирме MB Quart возлагается на потребителя.

,арантия в вропейском "оюзе

астоящее изделие соответствует текущим требованиям вропейского оюза, предъявляемым к

гарантиям. а подробностями обращаться к официальному распространителю в вашем регионе.

Отправлять по адресу: Electronics

MB Quart

Warranty Repair Department

2055 E. 5th Street

Tempe, AZ 85281

RA#: ____________________________

13
