ASRock Z77M: 1. Penjelasan

1. Penjelasan: ASRock Z77M

1. Penjelasan

Terima kasih telah membeli motherboard ASRock Z77M, motherboard andal yang

diproduksi berdasarkan kontrol kualitas tinggi ASRock secara konsisten. Mother-

board ini memberikan performa terbaik dengan desain yang kokoh sesuai komitmen

ASRock untuk kualitas dan daya tahan.

Panduan Pemasangan Ringkas ini berisi pendahuluan tentang motherboard dan

panduan pemasangan langkah demi langkah. Informasi lengkap lainnya tentang

motherboard ini tersedia di buku panduan yang diberikan bersama Support CD (CD

Pendukung).

Karena spesikasi papan induk dan software BIOS barangkali dapat diperbarui, isi

dalam buku pedoman ini akan mengikuti perubahan tanpa peringatan. Dalam

kondisi terjadinya modikasi buku pedoman ini, versi baru akan diperlihatkan dalam

website ASRock tanpa peringatan lebih. Anda dapat mendapatkan kartu- kartu yang

paling baru dan daftar bantuan CPU pada website ASRock.

Website ASRock http://www.asrock.com

1.1 Isi Paket

Papan Induk Z77M ASRock

(Faktor Form Mikro ATX: 9.6-in x 8.5-in, 24.4 cm x 21.6 cm)

Pemimpin Instalasi Cepat Z77M ASRock

Support CD Z77M ASRock

2 x Kabel satu serial Data ATA (SATA) (bebas-pilih)

1 x Satu Pelindung I/O

ASRock Mengingatkan...

®

TM

Untuk mendapatkan performa lebih baik di Windows

7/ 7 64-bit/ Vista

/

TM

Vista

64-bit, sebaiknya atur pilihan BIOS dalam Storage Conguration

(Kongurasi Penyimpanan) ke mode AHCI. Untuk kongurasi BIOS, lihat

“Panduan Pengguna” dalam CD dukungan kami untuk informasi rinci.

Bahasa Indonesia

201

ASRock Z77M Motherboard

1.2 Spesifikasi

Podium - Faktor Form Mikro ATX: 9.6-in x 8.5-in, 24.4 cm x 21.6 cm

- Desain All Solid Capacitor

®

TM

CPU - Mendukung Intel

Core

i7 / i5 / i3 Generasi Ke-3 dan Ke-2

dalam Paket LGA1155

- Digi Power Desain

- Desain daya 4 + 2 fase

®

- Menggunakan Teknologi Intel

Turbo Boost 2.0

- Mendukung CPU K-Series jenis “unlocked”

- Menggunakan Teknologi Hyper-Threading

®

Grup Chip - Intel

Z77

®

- Mendukung Intel

Rapid Start Technology dan Smart

Connect Technology

Ingatan - Teknologi ingatan DDR3 dwisaluran

- 4 x Alur DDR3 DIMM

- Mendukung memori DDR3 2800+(OC)/2400(OC)/2133(OC)

/1866(OC)/1600/1333/1066 non-ECC yang tidak di-buffer

- Kapasitas paling banyak: 16GB

®

- Mendukung Intel

Extreme Memory Prole (XMP)1.3/1.2

Alur Ekspansi - 1 x PCI Express 3.0 x16 slots (PCIE1: x16 mode)

®

* PCIE 3.0 hanya didukung dengan Intel

Ivy Bridge CPU.

®

Dengan Intel

Sandy Bridge CPU, hanya PCIE 2.0 yang

didukung.

- 1 x PCI Express 2.0 x16 slot (PCIE2: x4 mode)

- 2 x Alur PCI

TM

TM

- Mendukung AMD Quad CrossFireX

dan CrossFireX

®

Diagram * Intel

HD Graphics Built-in Visual dan output VGA hanya

dapat didukung dengan prosesor yang mengintegrasikan

GPU.

®

®

- Mendukung Intel

HD Graphics Built-in Visuals: Intel

Quick

®

TM

®

Sync Video 2.0, Intel

InTru

3D, Intel

Clear Video HD

®

TM

®

Technology, Intel

Insider

, Intel

HD Graphics 2500/4000

Bahasa Indonesia

®

- Pixel Shader 5.0, DirectX 11 dengan Intel

Ivy Bridge CPU,

®

Pixel Shader 4.1, DirectX 10.1 dengan Intel

Sandy Bridge

CPU

- Ingatan sama Max. 1760MB

- Tiga pilihan VGA Output: D-Sub, DVI-D dan HDMI

- Mendukung HDMI 1.4a Technology dengan resolusi

maksimal hingga 1920x1200 @ 60Hz

- Mendukung DVI dengan resolusi maksimal hingga

202

ASRock Z77M Motherboard

1920x1200 @ 60Hz

- Mendukung D-Sub dengan resolusi maksimal hingga

2048x1536 @ 75Hz

- Mendukung Auto Lip Sync, Deep Color (12bpc), xvYCC dan

HBR (High Bit Rate Audio) dengan HDMI (memerlukan

monitor HDMI yang kompatibel)

- Mendukung fungsi HDCP dengan port DVI dan HDMI

- Mendukung pemutaran 1080p Blu-ray (BD) / HD-DVD

dengan port DVI dan HDMI

Audio - 7.1 CH HD Audio dengan Content Protection

(Realtek ALC892 Audio Codec)

- Menggunakan Premium Blu-ray audio

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL8111E

- Menggunakan Wake-On-LAN

- Mendukung Deteksi Kabel LAN

- Mendukung Energy Efcient Ethernet 802.3az

- Mendukung PXE

Papan Belakang I/O Panel

I/O - 1 x Port Keyboard PS/2

- 1 x Port D-Sub

- 1 x Port DVI-D

- 1 x Port HDMI

- 1 x Port Keluaran Optical SPDIF

- 6 x Port USB 2.0 siap-dipakai

- 2 x Port USB 3.0 siap-dipakai

- 1 x RJ-45 LAN Port LED (ACT/LINK LED dan SPEED LED)

- HD Audio Jack: Penyuara Belakang/Pusat/Bass/Line in/

Penyuara Depan/mikropon

SATA3 - 2 x penghubung SATA3 6.0Gb/s, dapat digunakan RAID

(RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage dan

Intel Smart Response Technology), NCQ, AHCI dan fungsi

fungsi Hot Plug

USB 3.0 - 2 x Port Belakang USB 3.0, mendukung USB 1.0/2.0/3.0

hingga 5Gb/s

- 1 x Port Depan USB 3.0 (menggunakan 2 port USB 3.0),

mendukung USB 1.0/2.0/3.0 hingga 5Gb/s

Penghubung - 4 x penghubung SATA2 3.0Gb/s, dapat menggunakan RAID

Bahasa Indonesia

(RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage dan

Intel Smart Response Technology), NCQ, AHCI dan fungsi

203

ASRock Z77M Motherboard

Hot Plug

- 2 x penghubung SATA3 6.0Gb/s

- 1 x IR header

- 1 x CIR header

- 1 x port header Print

- 1 x port header COM

- 1 x HDMI_SPDIF header

- 2 x Penghubung KIPAS CPU (1 x 4 pin, 1 x 3 pin)

- 2 x Penghubung KIPAS casis (1 x 4 pin, 1 x 3 pin)

- 1 x Penghubung KIPAS Power (3 pin)

- Penghubung power 24 pin ATX

- Penghubung power 8 pin 12V

- Penghubung audio panel dapan

- 2 x USB 2.0 header (menggunakan 4 port USB 2.0)

- 1 x USB 3.0 header (menggunakan 2 port USB 3.0)

Ciri-ciri BIOS - 64Mb AMI UEFI Legal BIOS dengan dukungan GUI

- Menggunakan “Plug and Play”

- ACPI 1.1 Compliance Wake Up Events

- Menggunakan jumperfree

- Penyokong AMBIOS 2.3.1

- Penyesuaian berbagai tegangan CPU Core, IGPU, DRAM,

1.8V PLL, VTT, VCCSA

Sokongan CD - Driver, Utilitas, Perangkat Lunak Antivirus (Versi

Percobaan), CyberLink MediaEspresso 6.5 Versi

Percobaan, ASRock MAGIX Multimedia Suite - OEM

Fitur Unik - ASRock Extreme Tuning Utility (AXTU)

- ASRock Instant Boot

- ASRock Instant Flash

- ASRock APP Charger

- ASRock SmartView

- ASRock XFast USB

- ASRock XFast LAN

- ASRock XFast RAM

Bahasa Indonesia

- ASRock Crashless BIOS

- ASRock OMG (Online Management Guard)

- ASRock Internet Flash

- ASRock UEFI System Browser

- ASRock On/Off Play Technology

- Fungsi Penurunan Kelembaban ASRock

- Hybrid Booster:

- Kontrol tanpa langkah Frekwensi CPU

204

ASRock Z77M Motherboard

- ASRock U-COP

- Penjaga kegagalan input (B.F.G.)

- Combo Cooler Option (C.C.O.)

- Good Night LED

Penjaga - Perasa Suhu CPU

Hardware - Perasa Suhu Casis

- Pengukur Kipas CPU/casis/power

- Kipas CPU/Sasis Senyap (Kecepatan Kipas Sasis Otomatis

Disesuaikan Berdasarkan Temperatur CPU)

- Kontrol Multi-Kecepatan Kipas CPU/casis

- Penjagaan voltasi: +12V, +5V, +3.3V, Vcore

®

®

TM

OS - dapat digunakan Microsoft

Windows

7 / 7 64-bit / Vista

/

TM

Vista

64-bit / XP / XP 64-bit

Sertikasi - FCC, CE, WHQL

- ErP/EuP Ready (memerlukan catu daya ErP/EuP ready)

* Untuk informasi rinci, silakan kunjungi website kami: http://www.asrock.com

Bahasa Indonesia

205

ASRock Z77M Motherboard

Installing OS on a HDD Larger Than 2TB in AHCI Mode

®

This motherboard adopts UEFI BIOS that allows Windows

OS to be installed on a

large size HDD (>2TB). Please follow the procedures below to install the operating

system.

®

TM

1. Please make sure to use Windows

Vista

64-bit (with SP2 or above) or

®

Windows

7 64-bit (with SP1 or above).

2. Press <F2> or <Delete> at system POST. Set AHCI Mode in UEFI Setup Utility >

Advanced > Storage Conguration > SATA Mode.

3. Choose the item “UEFI:xxx“ to boot in UEFI Setup Utility > Boot > Boot Option #1.

®

(“xxx” is the device which contains your Windows

installation les. Normally it is

an optical drive.) You can also press <F11> to launch boot menu at system POST

and choose the item “UEFI:xxx“ to boot.

®

4. Start Windows

installation.

English

206

ASRock Z77M Motherboard

Installing OS on a HDD Larger Than 2TB in RAID Mode

®

This motherboard adopts UEFI BIOS that allows Windows

OS to be installed on a

large size HDD (>2TB). Please follow the procedures below to install the operating

system.

®

TM

1. Please make sure to use Windows

Vista

64-bit (with SP2 or above) or

®

Windows

7 64-bit (with SP1 or above).

®

2. Copy Intel

RAID drivers into a USB ash disk. You can download the driver from

ASRock's website and unzip the le into a USB ash disk OR copy the le from

ASRock motherboard support CD. (please copy the les under following directory:

32 bit: ..\i386\Win7_Vista_Intel..

64-bit: ..\AMD64\Win7-64_Vista64_Intel..

3. Create RAID array for you system. Please refer to "Intel RAID Installation Guide"

le for details.

®

TM

4. Install Windows

Vista

64-bit / 7 64-bit:

®

TM

A. Insert your Windows

Vista

64-bit / 7 64-bit installation disc to the optical

drive.

B. Press <F11> to launch boot menu at system POST and choose the item

“UEFI:xxx“ to boot.

®

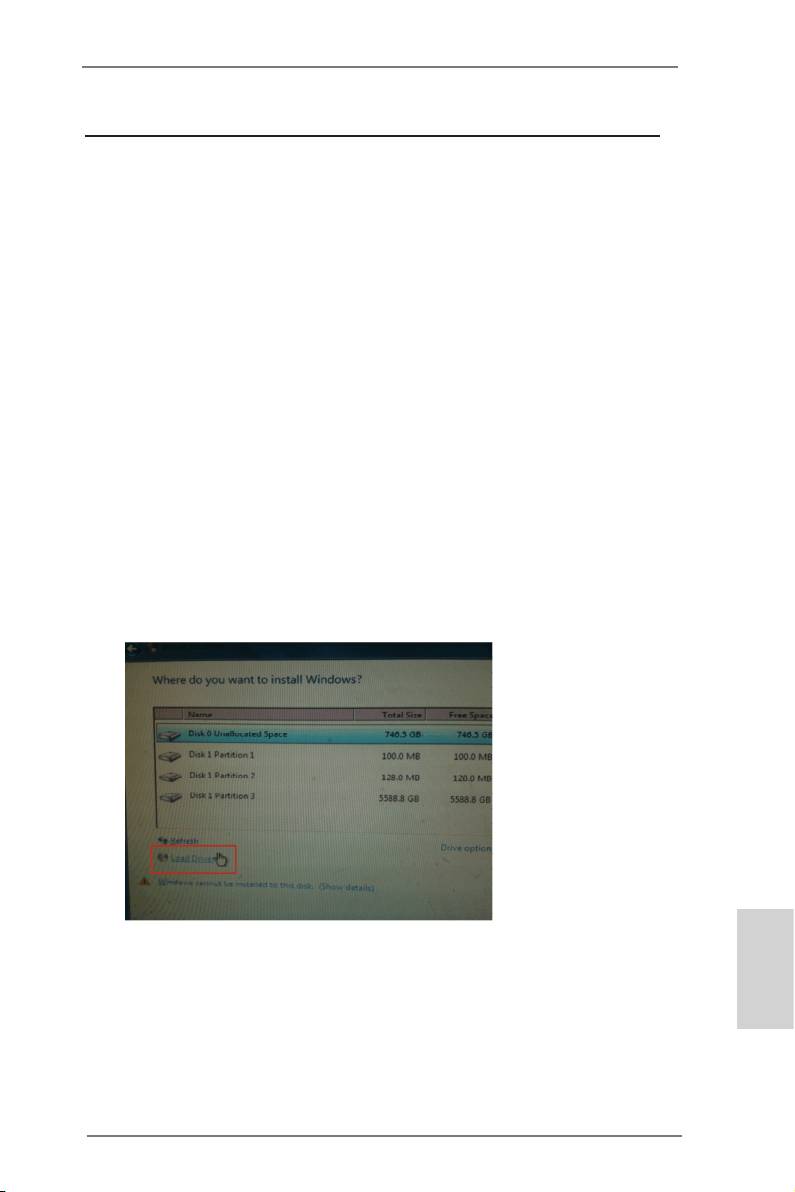

C. Start Windows

Installation. When you see “Where do you want to install

Windows?” page, please click “Load Driver”.

D. Plug the USB ash disk into your USB port; select “Browse” to nd the RAID

driver. Then choose the directory (xx\AMD64\) you have copied in the rst

step.

English

207

ASRock Z77M Motherboard

E. Please keep the USB ash disk installed until the system rst reboot.

®

F. Continue to install OS by following the Windows

instructions.

®

5. Follow Windows

Installation Guide to install OS.

®

TM

If you install Windows

7 64-bit / Vista

64-bit in a large hard disk (ex. Disk

®

volume > 2TB), it may take more time to boot into Windows

or install driver/

utilities. If you encounter this problem, you will need to following instructions

to x this problem.

®

TM

Windows

Vista

64-bit:

®

Microsoft

does not provide hotx for this problem. The steps listed below

®

are Microsoft

's suggested solution:

A. Disable System Restore.

a. Type “systempropertiesprotection” in the Start Menu. Then press

"Enter".

English

b. De-select Local Disks for System Restore. Then Click “Turn System

Restore Off” to conrm. Then Press “Ok”.

208

ASRock Z77M Motherboard

B. Disable “Volume Shadow Copy” service.

a. Type “computer management” in the Start Menu, then press “Enter”.

b. Go to “Services and Applications>Services”; Then double click “Volume

Shadow Copy”.

English

209

ASRock Z77M Motherboard

c. Set “Startup type” to “Disable” then Click “OK”.

C. Reboot your system.

D. After reboot, please start to install motherboard drivers and utilities.

®

Windows

7 64-bit:

A. Please request the hotx KB2505454 through this link:

http://support.microsoft.com/kb/2505454/

®

B. After installing Windows

7 64-bit, install the hotx kb2505454.

(This may take a long time; >30 mins.)

C. Reboot your system. (It may take about 5 minutes to reboot.)

®

D. Windows

will install this hotx then reboot by itself.

E. Please start to install motherboard drivers and utilities.

6. Finish.

English

210

ASRock Z77M Motherboard
