ASRock Z77 Extreme6: 1. Introducción

1. Introducción

Gracias por su compra de ASRock Z77 Extreme6 placa madre, una placa de con-

anza producida bajo el control de calidad estricto y persistente. La placa madre

provee realización excelente con un diseño robusto conforme al compromiso de

calidad y resistencia de ASRock.

Esta Guía rápida de instalación contiene una introducción a la placa base y una

guía de instalación paso a paso. Puede encontrar una información más detallada

sobre la placa base en el manual de usuario incluido en el CD de soporte.

Porque las especicaciones de la placa madre y el software de BIOS

podrían ser actualizados, el contenido de este manual puede ser cambiado

sin aviso. En caso de cualquier modicación de este manual, la versión

actualizada estará disponible en el website de ASRock sin previo aviso.

También encontrará las listas de las últimas tarjetas VGA y CPU soportadas

en la página web de ASRock.

Website de ASRock http://www.asrock.com

Si necesita asistencia técnica en relación con esta placa base, visite nuestra

página web con el número de modelo especíco de su placa.

www.asrock.com/support/index.asp

1.1 Contenido de la caja

Placa base ASRock Z77 Extreme6

(Factor forma ATX: 30,5 cm x 24,4 cm, 12,0” x 9,6”)

Guía de instalación rápida de ASRock Z77 Extreme6

CD de soporte de ASRock Z77 Extreme6

Cuatro cables de datos Serial ATA (SATA) (Opcional)

Una protección I/O

Una panel frontal USB 3.0

Cuatro de disco duro tornillos

Seis chasis tornillos

Una Soporte USB 3.0 posterior

Una tarjeta ASRock SLI_Bridge_2S

Español

ASRock le recuerda...

®

TM

TM

Para mejorar el rendimiento en Windows

7 / 7 64 bits / Vista

/ Vista

64 bits, es recomendable establecer la opción del BIOS de la congura-

ción de almacenamiento en el modo AHCI. Para obtener detalles sobre

la conguración del BIOS, consulte el “Manual del usuario” que se en-

cuentra en nuestro CD de soporte.

112

ASRock Z77 Extreme6 Motherboard

1.2 Especificación

Plataforma - Factor forma ATX: 30,5 cm x 24,4 cm, 12,0” x 9,6”

- Diseño de condensadores de oro de calidad superior

(condensadores de polímero conductor de alta calidad de

fabricación 100% japonesa)

®

TM

Procesador - Admite procesadores Intel

Core

i7 / i5 / i3 de la 3ª y 2ª

generación en el paquete LGA1155

- Diseño de alimentación digital

- Diseño de fases de potencia 8 + 4

®

- Admite la tecnología Intel

Turbo Boost 2.0 Technology

- Admite procesador desbloqueado de la serie K

- Admite tecnología Hyper Threading (ver ATENCIÓN 1)

®

- Admite las tecnologías Intel

Rapid Start y Smart Connect

®

con la CPU Intel

Ivy Bridge

®

Chipset - Intel

Z77

Memoria - Soporte de Tecnología de Memoria de Doble Canal

(ver ATENCIÓN 2)

- 4 x DDR3 DIMM slots

- Apoya DDR3 2800+(OC)/2400(OC)/2133(OC)/1866(OC)/

1600/1333/1066 non-ECC, memoria de un-buffered

- Máxima capacidad de la memoria del sistema: 32GB

(vea ATENCIÓN 3)

®

- Compatible con Intel

Extreme Memory Prole (XMP)1.3/1.2

Ranuras de - 2 x ranuras PCI Express 3.0 x16 (PCIE2/PCIE4: único a x16

Expansión (PCIE2) / x8 (PCIE4) o dual en modo x8/x8)

(vea ATENCIÓN 4)

®

* PCIE 3.0 solamente se admite con una CPU Intel

Ivy

®

Bridge. Con una CPU Intel

Sandy Bridge, solamente

admite PCIE 2.0.

- 1 x ranura PCI Express 2.0 x16 (PCIE5: modo x4)

- 1 x ranura PCI Express 2.0 x1

- 1 x ranura mini-PCI Express

- 2 x ranuras PCI

TM

- Compatible con AMD Quad CrossFireX

, 3-Way

TM

TM

CrossFireX

y CrossFireX

®

TM

TM

- Compatible con NVIDIA

Quad SLI

y SLI

Español

VGA OnBoard * Los efectos visuales incorporados con grácos de alta

®

denición Intel

y las salidas VGA sólo se soportan con

procesadores con GPU integrada.

®

®

- Admite Intel

HD Graphics Built-in Visuals: Intel

Quick Sync

113

ASRock Z77 Extreme6 Motherboard

®

TM

®

Video, Intel

InTru

3D, Intel

Clear Video HD Technology,

®

TM

®

®

Intel

Insider

, Intel

HD Graphics 2500/4000 e Intel

Advanced Vector Extensions (AVX)

®

- Pixel Shader 5.0, DirectX 11 con CPU Intel

Ivy Bridge, Pixel

®

Shader 4.1, DirectX 10.1 con CPU Intel

Sandy Bridge

- 1760MB de Memoria máxima compartida (vea ATENCIÓN 5)

- Cuatro opciones de salida VGA: D-Sub, DVI-D, HDMI y

DisplayPort (vea ATENCIÓN 6)

- Admite HDMI 1.4a con una resolución máxima de 1920x1200

a 60 Hz

- Admite DVI con una resolución máxima de 1920x1200 a 60

Hz

- Admite D-Sub con una resolución máxima de 2048x1536 a

75 Hz

- Admite DisplayPort con una resolución máxima de

2560x1600 a 60 Hz

- Admite Sincronización automática entre audio y vídeo, Deep

Color (12 bpc), xvYCC y HBR (audio de alta tasa de bits) con

HDMI (se necesita un monitor compatible con HDMI)

(ver ATENCIÓN 7)

- Admite la función HDCP con puertos DVI, HDMI y

DisplayPort

- Apoya la reproducción de Blu-rayo de 1080p (BD) / HD-DVD

con puertos DVI, HDMI y DisplayPort

Audio - 7.1 CH HD Audio con Protección de Contenido

(Realtek ALC898 Audio Codec)

- Compatible con audio Blu-ray de alta calidad

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Broadcom BCM57781

- Soporta Wake-On-LAN

- Compatible con Ethernet 802.3az de bajo consumo

energético

- Compatible con PXE

Entrada/Salida de I/O Panel

Español

Panel Trasero - 1 x puerto de ratón/teclado PS/2

- 1 x puerto D-Sub

- 1 x puerto DVI-D

- 1 x puerto HDMI

- 1 x Displayport

- 1 x puerto de salida óptica SPDIF

114

ASRock Z77 Extreme6 Motherboard

- 2 x puertos USB 2.0 predeterminados

- 1 x Conector eSATA3

- 4 x puertos USB 3.0 predeterminados

- 1 x Puerto LAN RJ-45 con LED (LED de ACCIÓN/ENLACE y

LED de VELOCIDAD)

- 1 x puerto IEEE 1394

- 1 x conmutador de borrado de memoria CMOS

- Conexión de audio: Altavoz trasero / Central / Bajos /

Entrada de línea / Altavoz frontal / Micrófono

(ver ATENCIÓN 8)

®

SATA3 - 2 x conectores SATA3 de 6,0 Gb/s con chip Intel

Z77 con

funciones RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel

Rapid Storage y tecnología Intel Smart Response), NCQ,

AHCI y de Hot Plug (conexión en caliente)

- 2 x conectores SATA3 de 6,0 Gb/s con chip ASMedia

ASM1061 con funciones NCQ, AHCI y de Hot Plug (conexión

en caliente)

(los puertos SATA3_A2 y eSATA3 son compartidos)

®

USB 3.0 - 2 x puertos USB 3.0 traseros de Intel

Z77, compatible con

USB 1.0/2.0/3.0 de hasta 5 GB/s

- 2 x puertos USB 3.0 traseros de Etron EJ168A, compatible

con USB 1.0/2.0/3.0 de hasta 5 GB/s

- 1 x cabecera USB 3.0 delantera (compatible con 2 puertos

®

USB 3.0) de Intel

Z77, compatible con USB 1.0/2.0/3.0 de

hasta 5 GB/s

Conectores - 4 x conexiones SATA2, admiten una velocidad de

transferencia de datos de hasta 3,0Gb/s, soporta RAID (RAID

0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage y tecnología

Intel Smart Response), NCQ, AHCI y de Hot Plug (conexión

en caliente)

- 4 x conexiones SATA3, admiten una velocidad de

transferencia de datos de hasta 6,0Gb/s

- 1 x puerto Floppy

- 1 x Cabezal de Módulo Infrarrojos

- 1 x Base de conexiones del módulo de infrarrojos para el

consumidor

- 1x En-tête de port COM

Español

- 1 x cabecera HDMI_SPDIF

- 1 x cabecera IEEE 1394

- 1 x cabecera de indicador LED de encendido

- Conector de ventilador de CPU / chasis / alimentación

115

ASRock Z77 Extreme6 Motherboard

- 24-pin cabezal de alimentación ATX

- 8-pin conector de ATX 12V power

- Cabezal de alimentación SLI/XFIRE

- Conector de audio de panel frontal

- 3 x Cabezal USB 2.0 (admite 6 puertos USB 2.0 adicionales)

- 1 x Cabezal USB 3.0 (admite 2 puertos USB 3.0 adicionales)

- 1 x Dr. Debug (indicador LED de avería de 7 segmentos)

Conmutador - 1 x conmutador de encendido con indicador LED

rápido - 1 x conmutador de reinicio con indicador LED

- 1 x conmutador de borrado de memoria CMOS con

indicador LED

BIOS - 64Mb AMI BIOS legal UEFI AMI compatible con GUI

- Soporta “Plug and Play”

- ACPI 1.1 compliance wake up events

- Soporta “jumper free”

- Soporta SMBIOS 2.3.1

- Múltiple ajuste de CPU Core, IGPU, DRAM, 1.8V PLL, VTT,

VCCSA Voltage

CD de soport - Controladores, utilidades, software de antivirus (versión de

prueba), Prueba de CyberLink MediaEspresso 6.5, Conjunto

multimedia ASRock MAGIX - OEM

Característica - ASRock Extreme Tuning Utility (AXTU) (vea ATENCIÓN 9)

Única - ASRock Instant Boot

- ASRock Instant Flash (vea ATENCIÓN 10)

- ASRock APP Charger (vea ATENCIÓN 11)

- ASRock SmartView (vea ATENCIÓN 12)

- ASRock XFast USB (vea ATENCIÓN 13)

- ASRock XFast LAN (vea ATENCIÓN 14)

- ASRock XFast RAM (vea ATENCIÓN 15)

- ASRock Crashless BIOS (vea ATENCIÓN 16)

- Lucid Virtu Universal MVP (vea ATENCIÓN 17)

* Lucid Virtu Universal MVP sólo se soporta con

procesadores con GPU integrada.

- Amplicador Híbrido:

Español

- Stepless control de frecuencia de CPU

(vea ATENCIÓN 18)

- ASRock U-COP (vea ATENCIÓN 19)

- Protección de Falla de Inicio (B.F.G..)

- Opción de refrigeración combinada (C.C.O.)

(vea ATENCIÓN 20)

- Indicador LED nocturno

116

ASRock Z77 Extreme6 Motherboard

Monitor - Sensibilidad a la temperatura del procesador

Hardware - Sensibilidad a la temperatura de la placa madre

- Taquímetros de los ventiladores del procesador y del CPU /

chasis / alimentación

- Ventilador silencioso del procesador y el chasis (ajuste

automático de la velocidad del ventilador del chasis en

función de la temperatura del procesador)

- Control de ajuste de la velocidad del ventilador de la CPU /

chasis

- Monitor de Voltaje: +12V, +5V, +3.3V, Vcore

®

®

OS - En conformidad con Microsoft

Windows

7 / 7 64 bits /

TM

TM

Vista

/ Vista

64 bits / XP / XP 64 bits (vea ATENCIÓN 21)

Certicaciones - FCC, CE, WHQL

- Cumple con la directiva ErP/EuP (se requiere una fuente de

alimentación que cumpla con la directiva ErP/EuP)

(vea ATENCIÓN 22)

* Para más información sobre los productos, por favor visite nuestro sitio web:

http://www.asrock.com

ADVERTENCIA

Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de aumento

de la velocidad del reloj, incluido el ajuste del BIOS, aplicando la tecnología de

aumento de velocidad liberada o utilizando las herramientas de aumento de

velocidad de otros fabricantes. El aumento de la velocidad puede afectar a la

estabilidad del sistema e, incluso, dañar los componentes y dispositivos del sistema.

Esta operación se debe realizar bajo su propia responsabilidad y Ud. debe asumir

los costos. No asumimos ninguna responsabilidad por los posibles daños causados

por el aumento de la velocidad del reloj.

Español

117

ASRock Z77 Extreme6 Motherboard

ATENCIÓN !

1. Por favor consulte página 67 del Manual del Usuario en el soporte CD

sobre la conguración de Hyper-Threading Technology.

2. Esta placa base soporta Tecnología de Memoria de Doble Canal. Antes

de implementar la Tecnología de Memoria de Doble Canal, asegúrese de

leer la guía de instalación de módulos de memoria en la página 18 para

su correcta instalación.

3. Debido a las limitaciones del sistema, el tamaño real de la memoria debe

®

ser inferior a 4GB para que el sistema pueda funcionar bajo Windows

TM

®

7 / Vista

/ XP. Para equipos con Windows

OS con CPU de 64-bit, no

existe dicha limitación. Puede usar ASRock XFast RAM para utilizar la

®

memoria que no puede usar Windows

.

4. Además, solamente la ranura PCIE2 y PCIE4 admite la velocidad Gen 3.

Para conseguir que PCI Express funcione a una velocidad Gen 3, debe

instalar la CPU Ivy Bridge. Si instala la CPU Sandy Bridge, PCI Express

solamente funcionará a velocidad PCI Express Gen 2.

5. El tamaño de la memoria compartido máximo es denido por el vendedor

del chipset y está conforme al cambio. Por favor compruebe el Web site

®

de Intel

para la información más última.

6. Puede elegir entre dos de los cuatro monitores solamente. Los monitores

D-Sub, DVI-D, HDMI y DisplayPort no se pueden habilitar al mismo

tiempo. Además, con el adaptador DVI a HDMI, el puerto DVI-D puede

admitir las mismas funciones que el puerto HDMI.

7. Las funciones xvYCC y Deep Color solamente se admiten con el sistema

®

operativo Windows

7 de 64 bits/ 7. El modo Deep Color solamente se

habilitará si la pantalla admite 12 bpc en EDID. HBR se admite en Win-

®

TM

TM

dows

7 64 bits / 7 / Vista

64 bits / Vista

.

8. Para la entrada de micrófono, esta placa madre ofrece soporte para

modos estéreo y mono. Para salida de audio, este placa madre ofrece

soporte para modos de 2 canales, 4 canales, 6 canales y 8 canales.

Consulte la tabla en la página 3 para una conexión correcta.

9. ASRock Extreme Tuning Utility (AXTU) es una herramienta todo en uno

que permite realizar ajustes precisos en diferentes funciones del sistema

mediante una interfaz sencilla, que incluye supervisión de hardware,

control de ventiladores, función de aumento de la velocidad del reloj,

DNA OC y IES. La función de supervisión de hardware, muestra las

principales lecturas del sistema. La función de control de los ventiladores,

Español

muestra la velocidad y la temperatura de los ventiladores y permite

ajustarlas. La función de aumento de la velocidad del reloj, permite

aumentar la frecuencia de la CPU para conseguir un rendimiento óptimo

del sistema. La función DNA OC permite guardar la conguración OC

como un perl y compartirla con sus amigos. Después, sus amistados

pueden cargar el perl OC en sus propios sistemas para obtener la

misma conguración OC. En el protector de energía inteligente (IES,

Intelligent Energy Saver), el regulador de voltaje puede reducir el número

118

ASRock Z77 Extreme6 Motherboard

de fases de salida para mejorar la eciencia cuando los núcleos de la

CPU están inactivos sin que el rendimiento de cálculo disminuya. Visite

nuestro sitio Web para obtener los procedimientos de funcionamiento de

ASRock Extreme Tuning Utility (AXTU).

Sitio Web de ASRock: http://www.asrock.com

10. ASRock Instant Flash es una utilidad de programación del BIOS que

se encuentra almacenada en la memoria Flash ROM. Esta sencilla her-

ramienta de actualización de BIOS le permitirá actualizar el BIOS del

sistema sin necesidad de acceder a ningún sistema operativo, como

®

MS-DOS o Windows

. Gracias a esta utilidad, sólo necesitará pulsar

<F6> durante la fase POST o pulsar <F2> para acceder al menú de

conguración del BIOS y a la utilidad ASRock Instant Flash. Ejecute esta

herramienta y guarde el archivo correspondiente al sistema BIOS nuevo

en su unidad ash USB, unidad de disco exible o disco duro para poder

actualizar el BIOS con sólo pulsar un par de botones, sin necesidad de

preparar un disco exible adicional ni utilizar complicadas utilidades de

programación. Recuerde que la unidad ash USB o disco duro utilizado

debe disponer del sistema de archivos FAT32/16/12.

11. Si desea una forma más rápida y menos limitada de cargar sus disposi-

tivos de Apple; como por ejemplo iPhone, iPad o iPod Touch, ASRock

ha creado una fantástica solución para usted: ASRock APP Charger.

Simplemente mediante la instalación del controlador de APP Charger,

podrá cargar su iPhone de forma mucho más rápida que antes, hasta un

40%, desde su equipo. ASRock APP Charger le permite cargar de forma

rápida muchos dispositivos de Apple simultáneamente e incluso podrá

continuar la carga cuando su PC entre en modo de espera (S1), suspen-

dido en RAM (S3), modo de hibernación (S4) o se apague (S5). Una vez

instalado el controlador de APP Charger, podrá disfrutar fácilmente de

una fantástica carga sin precedentes.

Sitio web de ASRock: http://www.asrock.com/Feature/AppCharger/index.

asp

12. SmartView, una nueva función el explorador de Internet, es la página de

inicio inteligente para IE que combina los sitios Web más visitados, su

historial, sus amigos de Facebook y su fuente de noticias en una vista

mejorada para disfrutar de una experiencia en Internet más personal.

Las placas base ASRock están exclusivamente equipadas con la utilidad

SmartView que le ayuda a seguir en contacto con sus amigos sobre la

marcha. Para utilizar la función SmartView asegúrese de que la versión

®

TM

TM

de su sistema operativo es Windows

7 / 7 64 bits / Vista

/ Vista

64

bits y que la versión de su explorador es IE8. Sitio Web de ASRock:

http://www.asrock.com/Feature/SmartView/index.asp

13. ASRock XFast USB puede aumentar el rendimiento de los dispositivos

Español

de almacenamiento USB. El rendimiento depende de las propiedades

del dispositivo.

14. ASRock XFast LAN proporciona un acceso a Internet más rápido, que

incluye las ventajas que se indican a continuación. Priorización de

119

ASRock Z77 Extreme6 Motherboard

aplicaciones LAN: Puede congurar la prioridad de las aplicaciones de

forma ideal y/o agregar nuevos programas. Menor latencia en los juegos:

Después de aumentar la prioridad de los juegos en línea, se puede re-

ducir la latencia en los mismos. Gestionar el tráco: Puede ver vídeo en

alta denición de Youtube y descargar archivos simultáneamente. Análi-

sis de sus datos en tiempo real: Con la ventana de estado, puede

reconocer fácilmente qué transmisiones en secuencias se están trans-

riendo actualmente.

15 ASRock XFast RAM es una nueva función incluida en ASRock Extreme

Tuning Utility (AXTU). Utiliza completamente el espacio de memoria que

no se puede utilizar con procesadores de 32 bits en sistemas operativos

®

Windows

. ASRock XFast RAM acorta el tiempo de carga de los sitios

Web visitados con anterioridad, lo que permite navegar por Internet

mucho más rápido que nunca. Además, también aumenta la velocidad

de Adobe Photoshop 5 veces. Otra ventaja de ASRock XFast RAM es

que reduce la frecuencia de acceso a las unidades de estado sólido (SSD)

o las unidades de disco duro (HDD), lo que prolonga el período de vida

útil de las mismas.

16. ASRock Crashless BIOS le permite a los usuarios actualizar su BIOS sin

miedo de que ocurra un fallo. Si ocurre una interrupción en el suministro

de energía durante el proceso de actualización del BIOS, ASRock Crash-

less BIOS nalizará de manera automática el proceso de actualización

una vez se restablezca en suministro de energía. Tome en cuenta que

los archivos del BIOS deben colocarse en el directorio raíz de su disco

USB. Sólo los puertos USB 2.0 soportan esta función.

17. VIRTU Universal MVP incluye las funciones básicas de la tecnología

Virtu Universal, que virtualiza la GPU integrada y la GPU discreta para

obtener las mejores de las funcionalidades. También incluye Virtual

Vsync™, que proporciona una calidad visual sin concesiones. Con las

ventajas añadidas de la tecnología HyperFormance, VIRTU Universal

MVP mejora el rendimiento de los juegos reduciendo inteligentemente

las tareas de representación redundantes en el flujo entre la CPU, la

GPU y la pantalla.

18. Aunque esta placa base ofrece un control complete, no es recomendable

forzar la velocidad. Las frecuencias de bus de la CPU distintas a las re-

comendadas pueden causar inestabilidad en el sistema o dañar la CPU.

19. Cuando la temperatura de CPU está sobre-elevada, el sistema va a

apagarse automaticamente. Antes de reanudar el sistema, compruebe

Español

si el ventilador de la CPU de la placa base funciona apropiadamente y

desconecte el cable de alimentación, a continuación, vuelva a conec-

tarlo. Para mejorar la disipación de calor, acuérdese de aplicar thermal

grease entre el procesador y el disipador de calor cuando usted instala

el sistema de PC.

20. La opción de refrigeración combinada (C.C.O.) representa una opción

exible que puede adaptarse a tres tipos de disipador de CPU diferentes,

correspondientes a los zócalos LGA 775, LGA 1155 y LGA 1156.

120

ASRock Z77 Extreme6 Motherboard

Recuerde que no es posible el uso de todos los ventiladores para CPU

775 y 1156.

®

®

21. ASRock XFast RAM no se admite en Microsoft

Windows

XP y XP 64

®

®

bits. Intel

Smart Connect y Intel

puertos USB 3.0 no se admite en Mi-

®

®

TM

TM

crosoft

Windows

Vista

/ Vista

64 bits / XP / XP 64 bits.

22. EuP, siglas de Energy Using Product (Producto que Utiliza Energía), es

una disposición regulada por la Unión Europea para establecer el con-

sumo total de energía de un sistema. Según la disposición EuP, la

alimentación de CA total para el sistema completo ha de ser inferior a

1,00W en modo apagado. Para cumplir con el estándar EuP, se requi-

eren una placa base y una fuente de alimentación que cumplan con la

directiva EuP. Según las directrices de Intel, una fuente de alimentación

que cumpla con la directiva EuP debe satisfacer el estándar, es decir,

la eciencia de energía de 5v en modo de espera debería ser mayor

del 50% con un consumo de corriente de 100mA. Para seleccionar una

fuente de alimentación que cumpla la directiva EuP, le recomendamos

que consulte con el fabricante de la fuente de alimentación para obtener

más detalles.

Español

121

ASRock Z77 Extreme6 Motherboard

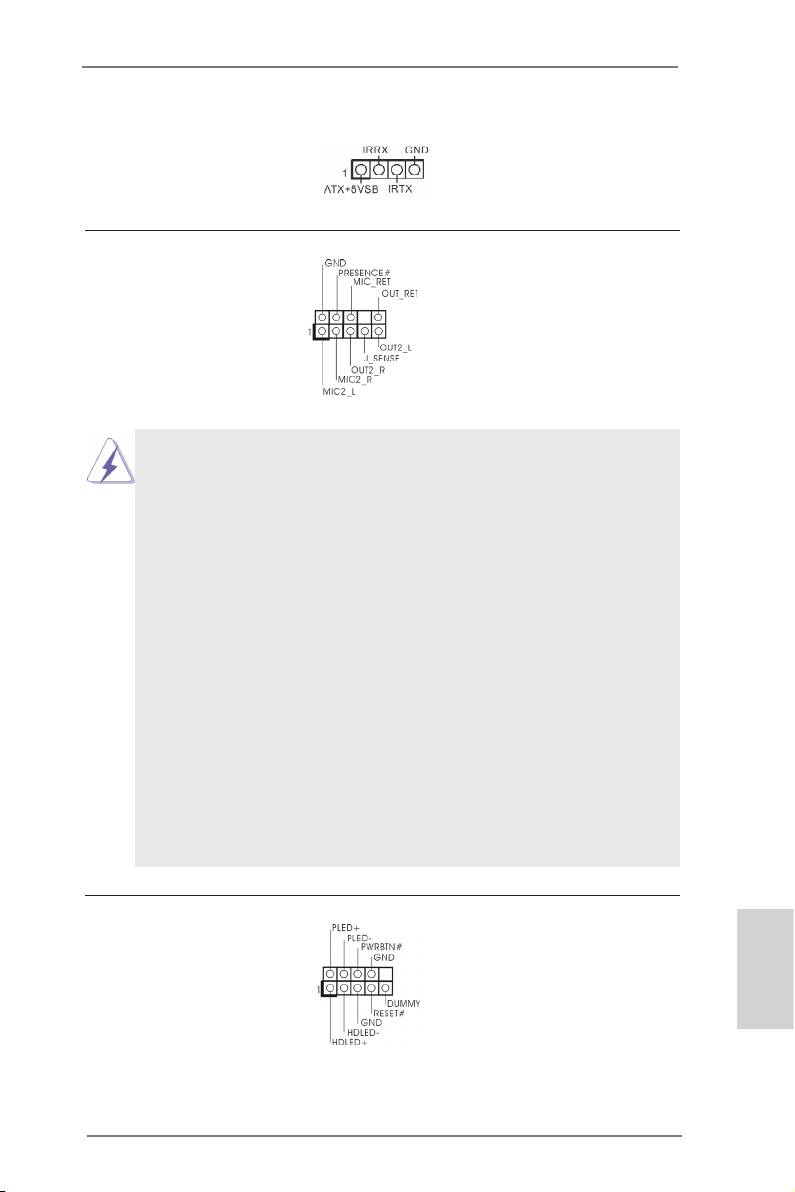

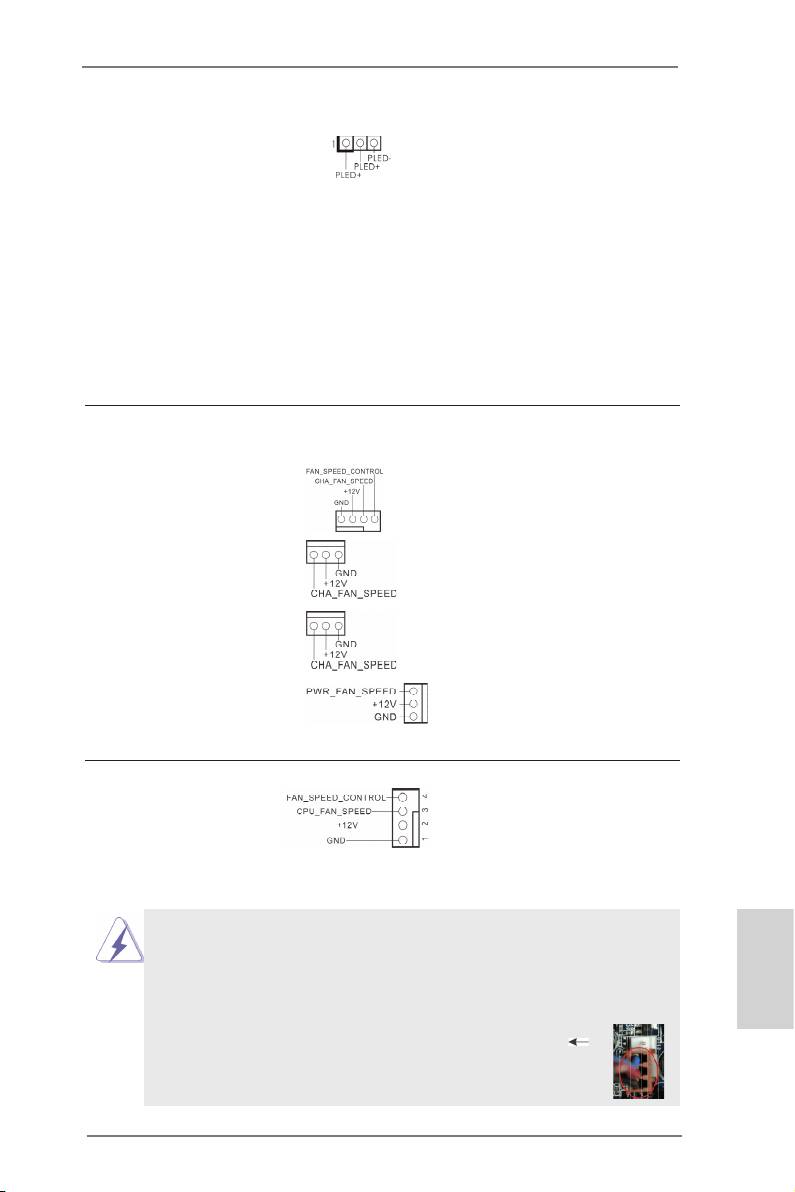

(3-pin CPU_FAN2)

(vea p.2, N. 8)

12

24

Cabezal de alimentación ATX Conecte la fuente de

(24-pin ATXPWR1)

alimentación ATX a su cabezal.

(vea p.2, N. 11)

1

13

A pesar de que esta placa base incluye in conector

12

24

de alimentación ATX de 24 pins, ésta puede funcionar

incluso si utiliza una fuente de alimentación ATX de

20 pins tradicional. Para usar una fuente de

alimentación ATX de 20 pins, por favor, conecte su

fuente de alimentación usando los Pins 1 y 13.

1

13

Instalación de una Fuente de Alimentación ATX de 20 Pins

Cabezal de alimentación ATX 12V Conecte la fuente de

(8-pin ATX12V1)

alimentación ATX 12V a su

(vea p.2, N. 2)

cabezal.

Aunque esta placa base proporciona un conector de energía de 8-pin ATX 12V,

puede todavía trabajar si usted adopta un fuente tradicional de energía de 4-pin

ATX 12V. Para usar el fuente de energía de 4-pin ATX 12V, por favor conecte

su fuente de energía junto con Pin 1 y Pin 5.

8 5

Instalación de Fuente de Energía de 4-Pin ATX 12V

4 1

Conector de alimentaciónSLI/XFIRE No es necesario utilizar este

(4-pin SLI/XFIRE_POWER1)

conector. Conéctelo al conector

Español

(vea p.2, N. 3)

de alimentación del disco duro

cuando se conecten dos tarjetas

grácas a esta placa base al

SLI/XFIRE_POWER1

mismo tiempo.

128

ASRock Z77 Extreme6 Motherboard

Jefe de IEEE 1394 Además de un puerto de IEEE

(9-pin FRONT_1394)

1394 del defecto en el panel de

(ver p.2, N. 31)

I/O, hay un jefe de IEEE 1394

(FRONT_1394) en esta placa

base. Este jefe de IEEE 1394

puede apoyar un puerto de

IEEE 1394.

Cabezal del puerto COM Este cabezal del puerto COM

(9-pin COM1)

se utiliza para admitir un

(vea p.2, N. 34)

módulo de puerto COM.

Cabecera HDMI_SPDIF Cabecera HDMI_SPDIF. Ofrece

(2-pin HDMI_SPDIF1)

una salida SPDIF la tarjeta VGA

(vea p.2, N. 36)

HDMI, permite al sistema

conectarse a dispositivos de

TV Digital HDMI / proyectores /

Dispositivos LCD. Conecte el

conector HDMI_SPDIF de la

tarjeta VGA HDMI a esta

cabecera.

Español

129

ASRock Z77 Extreme6 Motherboard

Guía de instalación del Panel frontal USB 3.0

Prepare el Panel frontal USB 3.0, los

Atornille la unidad HDD/SSD de 2,5” al

Paso 1

Paso 2

cuatro tornillos para unidad HDD y los seis

Panel frontal USB 3.0 empleando los

tornillos de jación al chasis suministrados.

cuatro tornillos para unidad HDD.

Paso 3

Instale el Panel frontal USB 3.0 en la

Paso 4

Atornille el Panel frontal USB 3.0 a la

bahía de unidad de 2,5” del chasis.

bahía de unidad empleando los seis

tornillos de jación al chasis.

Paso 5

Conecte el cable del Panel frontal USB 3.0

Paso 6

El Panel frontal USB 3.0 quedará así listo

a la cabecera USB 3.0 (USB3_4_5) de la

para su uso.

placa base.

Guía de instalación del soporte USB 3.0 posterior

Paso 1 Paso 2

Desatornille los dos tornillos del panel

Coloque el cable USB 3.0 el soporte

USB 3.0 frontal.

USB 3.0 posterior juntos.

Español

Paso 3 Paso 4

Atornille los dos tornillos en el soporte

Coloque el soporte USB 3.0 posterior

USB 3.0 posterior.

en el chasis.

130

ASRock Z77 Extreme6 Motherboard

1.5 Conmutadores rápidos

Esta placa base dispone de tres conmutadores rápidos: conmutador de encen-

dido, conmutador de reinicio y conmutador de borrado de memoria CMOS. Dichos

conmutadores permiten al usuario encender / apagar o reiniciar el sistema, o bien

borrar el contenido de la memoria CMOS.

Conmutador de encendido

El conmutador de reinicio es un

(PWRBTN)

conmutador rápido que permite

(vea p.2, N. 19)

al usuario reiniciar rápidamente

el sistema.

Conmutador de reinicio

El conmutador de borrado de

(RSTBTN)

memoria CMOS es un

(vea p.2, N. 18)

conmutador rápido que permite

al usuario borrar rápidamente el

contenido de la memoria

CMOS.

Conmutador de borrado de memoria CMOS

El conmutador de encendido es

(CLRCBTN)

un conmutador rápido que

(vea p.3, N. 15)

permite al usuario encender /

apagar rápidamente el sistema.

Español

131

ASRock Z77 Extreme6 Motherboard
