ASRock Z77 Extreme6: 1. Giriş

14. ASRock XFast LAN hızlı internet erişimi sağlarken aşağıdaki avantajlara

da sahiptir. LAN uygulaması Önceliklendirmesi: Uygulama önceliğinizi ideal

şekilde yapılandırabilir ve/veya yeni programlar ekleyebilirsiniz. Oyunda

Daha Az Gecikme Zamanı: Çevrimiçi oyun önceliğini daha yükseğe

ayarladığınızda, oyundaki gecikmeler azalabilir. Trak Şekillendirme: You-

tube HD video izleyebilir ve aynı anda dosyaları indirebilirsiniz. Verilerinizin

Gerçek Zamanlı Analizi: Durum penceresi ile, şu anda aktardığınız hangi

verilerin akışının yapıldığını kolaylıkla yapılandırabilirsiniz.

15. ASRock XFast RAM, ASRock Extreme Tuning Utility’ye (AXTU)

®

eklenen yeni bir işlev. Windows

32-bit işletim sistemi CPU’su altında

kullanılamayan bellek alanından tamamen yararlanır. ASRock XFast RAM

webde sörfü şimdiye kadar olmadığı kadar hızlandırırken önceden ziyaret

edilen web sitelerinin yüklenme süresini kısaltır. Ayrıca Adobe Photoshop’ın

hızını 5 kat arttırır. ASRock XFast RAM’in başka bir avantajı da, SSD veya

HDD’lerinize erişim sıklığını azaltarak kullanım ömürlerini uzatması.

16. ASRock Crashless BIOS kullanıcıların arıza çıkma korkusu olmadan

BIOS’larını güncellemesine imkan verir. BIOS güncelleme işlemi sırasında

güç kaybı yaşanırsa, ASRock Crashless BIOS güç geri geldiğinde

BIOS güncelleme işlemini otomatik olarak tamamlayacaktır. Lütfen,

BIOS dosyalarının USB diskinizin kök dizinine yerleştirilmesi gerektiğini

unutmayın. Bu özelliği yalnızca USB2.0 bağlantı noktaları desteklemektedir.

17. VIRTU Universal MVP, mükemmel tüetme işlevi için bütünleşik GPU ve

ayrık GPU’yu sanallaştıran Virtu Universal teknolojisinin temel özelliklerini

içermektedir. Rakipsiz görsel kalite için Virtual Vsync™ özelliğine de sa-

hiptir. HyperFormance teknolojisinin arttırılan faydaları ile, VIRTU Univer-

sal MVP İşlemci, GPU ve ekran arasındaki akışta bulunan gereksiz yere

sunulan görveleri akıllı bir şekilde azaltarak oyun performansını yükseltir.

18. Bu anakart adımsız kontrole izin verse de aşırı hızlandırma uygulamanız

önerilmez. Önerilen CPU veri yolu frekansları dışındaki frekanslar sistemin

dengesiz olmasına veya CPU’nun zarar görmesine neden olabilir.

19. CPU aşırı ısınması algılandığında, sistem otomatik olarak kapatılır. Sistemi

devam ettirmeden önce, lütfen anakarttaki CPU fanının düzgün çalıştığını

kontrol edin ve güç kablosunu çıkarın, sonra geri takın. Isı geçişini artırmak

için, PC sistemini yüklediğinizde CPU ile ısı emici arasına ısı macunu

sürmeyi unutmayın.

20. Kombo Soğutucu Seçeneği (C.C.O.) üç farklı CPU soğutucu tipi olan Soket

LGA 775, LGA 1155 ve LGA 1156’yı çalıştıracak esnek seçeneğe sahiptir.

Lütfen tüm 775 ve 1156 CPU Fanlarının kullanılamayacağını unutmayın.

Türkçe

®

®

21. ASRock XFast RAM, Microsoft

Windows

XP / XP 64-bit ile uyumlu

®

®

değildir. Intel

Smart Connect Teknolojisini ve Intel

USB 3.0 portu, Micro-

®

®

TM

TM

soft

Windows

Vista

/ Vista

64-bit / XP / XP 64-bit ile uyumlu değildir.

22. Enerji Kullanan Ürün anlamına gelen EuP, tamamlanmış sistemler için güç

tüketimini tanımlamak için Avrupa Birliği tarafından düzenlenen bir gerekli-

liktir. EuP’a göre, kapalı mod durumunda tamamlanmış sistemin toplam AC

gücü 1,00W altında olmalıdır. EuP standardını karşılamak için, EuP hazır

anakart ve EuP hazır güç kaynağı gerekir. Intel’in önerisine göre, EuP

160

ASRock Z77 Extreme6 Motherboard

hazır güç kaynağının 100 mA akım tüketiminde 5v beklemede güç etkinliği

%50’den yüksektir standardını karşılaması gerekir. EuP hazır güç kaynağı

seçimi için, daha fazla ayrıntı için güç kaynağı üreticisine başvurmanızı

öneririz.

Türkçe

161

ASRock Z77 Extreme6 Motherboard

1.3 Jumper'ların Ayarı

Şekilde jumper'ların nasıl ayarlandıkları

gösterilmektedir. Jumper kapağı pinler üzerine

yerleştirildiğinde jumper "Kapalı" dır. Jumper

kapağı pinler üzerindeyken jumper "Açık" tır.

Şekilde pin1 ve pin2'si "Kapalı" olan jumper

kapağı bu 2 pine yerleştirilmiş 3-pinli jumper

gösterilmektedir.

Jumper Ayar

CMOS’u temizleme

(CLRCMOS1, 3-pinli jumper)

(bkz. s.2 No. 25)

Clear CMOSDefault

Not:

CLRCMOS1, CMOS’daki verilerinizi temizlemenize olanak sağlar. Sistem

parametrelerini temizlemek ve varsayılan ayara sıfırlamak için lütfen bilgisayarı

kapatın ve güç kablosunun şini güç kaynağından çekin. 15 saniye bekledikten

sonra, pin2 ve pin3‘ü CLRCMOS1’de 5 saniye kısaltmak için bir atlatıcı şapkası

kullanın. Ancak, BIOS’u güncelledikten hemen sonra lütfen CMOS’u temizlemeyin.

BIOS’u güncellemeyi tamamladığınızda CMOS’u temizlemeniz gerekirse,

ilk olarak sistemi başlatmanız ve ardından CMOS temizleme işlemini

gerçekleştirmeden önce kapatmanız gereklidir. Parola, tarih, saat, kullanıcı

varsayılan proli, 1394 GUID ve MAC adresinin yalnızca CMOS pili çıkarıldığında

temizleneceğini lütfen aklınızda bulundurunuz.

CMOS Devresini Temizle, CMOS Ayarı'nı Temizle ile aynı işleve

sahiptir.

Türkçe

162

ASRock Z77 Extreme6 Motherboard

1.4 Yerleşik Fişler ve Konektörler

Yerleşik şler ve konektörler jumper DEĞİLDİR. Bu şlerin ve konektörlerin üzerine

jumper kapakları YERLEŞTİRMEYİN. Fişlerin ve konektörlerin üzerine jumper

kapakları yerleştirmek anakartın kalıcı olarak zarar görmesine neden olabilir!

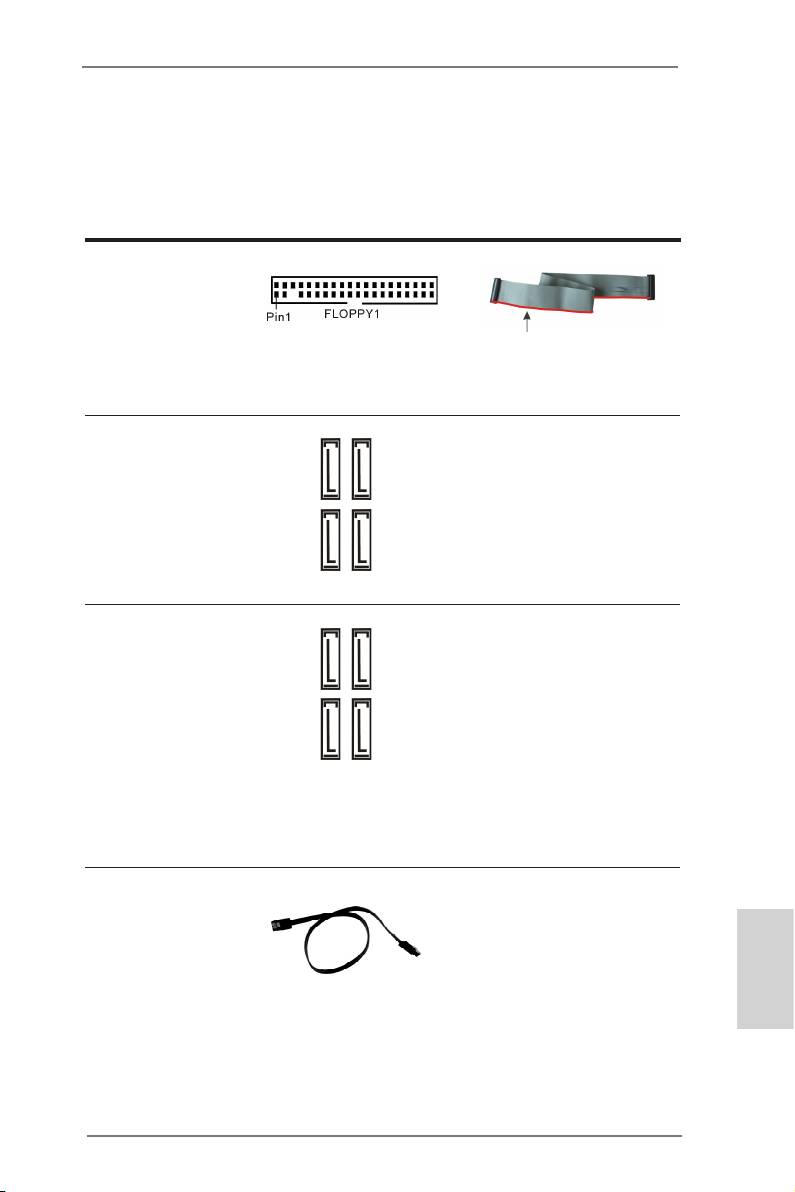

Disket Konektörü

(33-pinli DİSKET1)

(bkz. s.2 No. 33)

kırmızı çizgili taraf Pin1'e

Not: Kablonun kırmızı çizgili tarafının konektörün Pin1 tarafına takıldığından

emin olun.

Seri ATA2 Konektörler Bu dört Seri ATA2 (SATA2)

(SATA2_2_3: bkz. s.2, No. 15)

konektör, dahili depolama

(SATA2_4_5: bkz. s.2, No. 16)

cihazları için SATA veri

kablolarını destekler. Geçerli

SATA2 arayüzü 3,0 Gb/sn veri

aktarım hızına izin verir.

SATA2_4 SATA2_2

SATA2_5 SATA2_3

Seri ATA3 Konektörler Bu dört Seri ATA3 (SATA3)

(SATA3_A1_A2: bkz. s.2, No. 13)

konektör, dahili depolama

(SATA3_0_1: bkz. s.2, No. 14)

cihazları için SATA veri

kablolarını destekler. Geçerli

SATA3 arayüzü 6,0 Gb/sn veri

aktarım hızına izin verir. Arka

SATA3_0 SATA3_A1

SATA3_1 SATA3_A2

G/Ç’deki eSATA bağlantı

noktasında bağlantı varsa, iç

SATA3_A2 çalışmayacaktır.

Seri ATA (SATA) SATA veri kablosunu her iki ucu

Veri Kablosu da SATA / SATA2 / SATA3 sabit

(İsteğe bağlı)

diskine veya anakarttaki

SATA2 / SATA3 konektörüne

Türkçe

bağlanabilir.

163

ASRock Z77 Extreme6 Motherboard

USB 2.0 Fişleri G/Ç panelindeki varsayılan iki

(9-pinli USB_2_3)

USB 2.0 portundan başka, bu

(bkz. s.2 No. 26)

anakartta üç USB 2.0 şi

bulunur. Her USB 2.0 şi iki

USB 2.0 portunu destekler.

(9-pinli USB_4_5)

(bkz. s.2 No. 28)

(9-pinli USB_6_7)

(bkz. s.2 No. 29)

USB 3.0 Fişleri I/O panelinde bulunan dört adet

(19-pinli USB3_4_5)

varsayılan USB 3.0 bağlantı

(bkz. s.2 No. 12)

noktasının yanı sıra, bu ana

kart üzerinde bir adet USB 3.0

bağlantısı bulunur. Bu USB 3.0

bağlantısı iki adet USB 3.0

bağlantı noktasını

destekleyebilir.

Kızılötesi Modülü Fişi Bu ş, isteğe bağlı bir kablosuz

(5-pinli IR1)

aktarma ve alma kızılötesi

(bkz. s.2 No. 32)

modülünü destekler.

Türkçe

Kullanıcı Kızılötesi Modül Bağlantısı Bu ş, uzaktan kumanda alıcısı

(4-pinli CIR1)

destekler.

(bkz. s.2 No. 30)

164

ASRock Z77 Extreme6 Motherboard

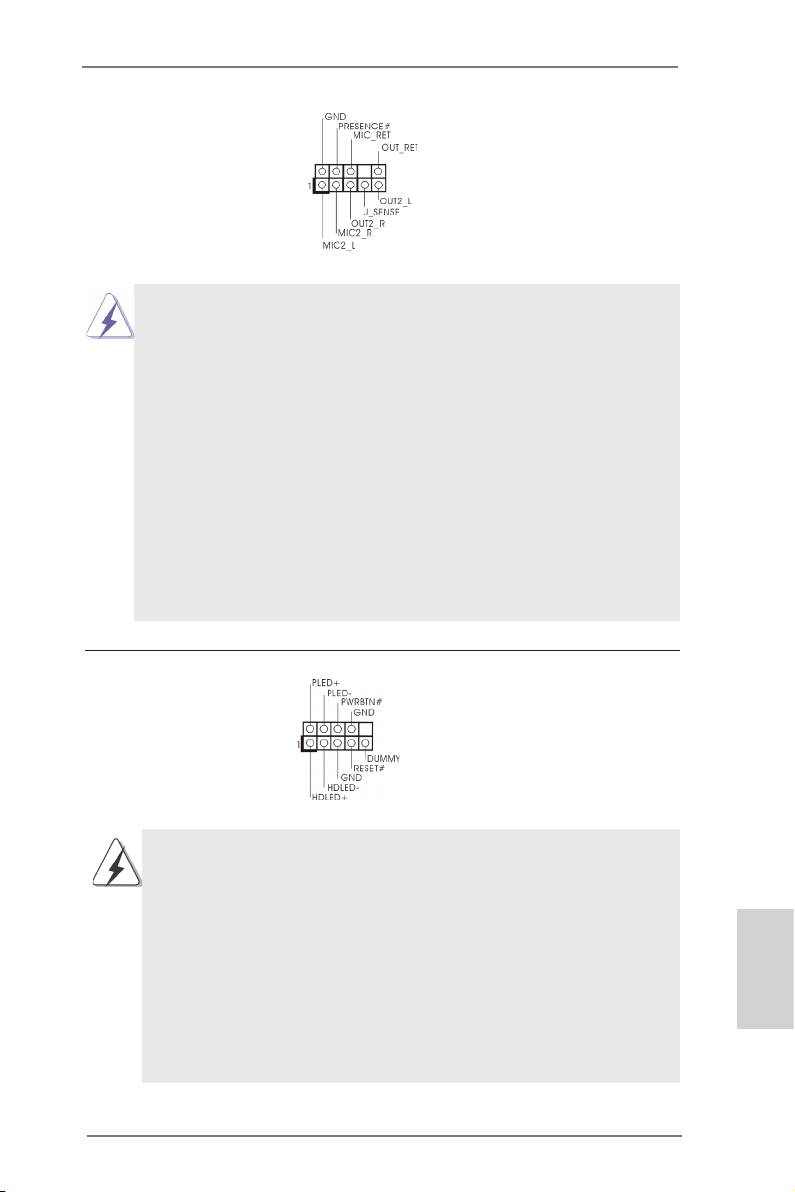

Ön Panel Ses Fişi Bu, panel ses kablosu için

(9-pinli HD_AUDIO1)

uygun bağlantı sağlayan ve

(bkz. s.2 No. 35)

ses cihazlarını kontrol etmeyi

sağlayan bir arayüzdür.

1. Yükse Tanımlı Ses Jak Duyarlılığını destekler, ancak kasadaki panel kablosunun

HDA'nın düzgün çalışmasını desteklemesi gerekir. Lütfen sisteminizi yüklemek

için kılavuzumuzdaki ve kasa kılavuzundaki talimatları izleyin.

2. AC'97 ses paneli kullanıyorsanız, lütfen ön panel ses şine aşağıdaki gibi takın:

A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.

B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.

C. Ground'u (GND) Ground'a (GND) bağlayın.

D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. Bunları AC’97 ses

paneli için bağlamanız gerekmez.

E. Ön mikrofonu etkinleştirmek için

®

Windows

XP / XP 64-bit İS için:

“Karıştırıcı”yı seçin. “Kaydedici”yi seçin. Sonra “Ön Mikrofon”u tıklatın.

®

TM

TM

Windows

7 / 7 64-bit / Vista

/ Vista

64-bit İS için:

Realtek Kontrol panelinde “Ön Mikrofon” Sekmesine gidin. “Kayıt Ses

Seviyesi”ni ayarlayın.

Sistem Paneli Fişi Bu ş, birçok sistem ön paneli

(9-pinli PANEL1)

işlevini barındırır.

(bkz. s.2 No. 21)

Kasa üzerindeki güç anahtarını, sıfırlama anahtarını ve sistem durumu

göstergesini aşağıdaki pin atamalarına göre bu bağlantıya bağlayın.

Kabloları bağlamadan önce pozitif ve negatif pinlere dikkat edin.

PWRBTN (Güç Anahtarı):

Kasa üzerindeki güç anahtarını ön panele bağlayın. Güç anahtarını

kullanarak sisteminizi kapatma şeklinizi yapılandırabilirsiniz.

Türkçe

RESET (Sıfırlama Anahtarı):

Kasa üzerindeki sıfırlama anahtarını ön panele bağlayın. Bilgisayar

donarsa veya normal bir yeniden başlatma gerçekleştirilemezse,

bilgisayarı yeniden başlatmak için sıfırlama anahtarına basın.

165

ASRock Z77 Extreme6 Motherboard

PLED (Sistem Gücü LED’i):

Kasa üzerindeki güç durumu göstergesini ön panele bağlayın. Sistem

çalışırken LED yanar. Sistem S1/S3 uyku modunda iken LED yanıp sön

meye devam eder. Sistem S4 uyku modunda veya kapalı (S5) iken

LED söner.

HDLED (Sabit Disk Çalışma LED’i):

Kasa üzerindeki sabit disk çalışma LED'ini ön panele bağlayın. Sabit disk

veri okurken veya yazarken LED yanar.

Ön panel tasarımı kasaya göre değişiklik gösterebilir. Ön panel

modülünde temel olarak güç anahtarı, sıfırlama anahtarı, güç LED’i,

sabit disk çalışma LED’i, hoparlör vb. bulunur. Kasa ön panel

modülünüzü bu bağlantıya bağlarken, kablo atamalarının ve pin

atamalarının doğru biçimde eşleştirildiğinden emin olun.

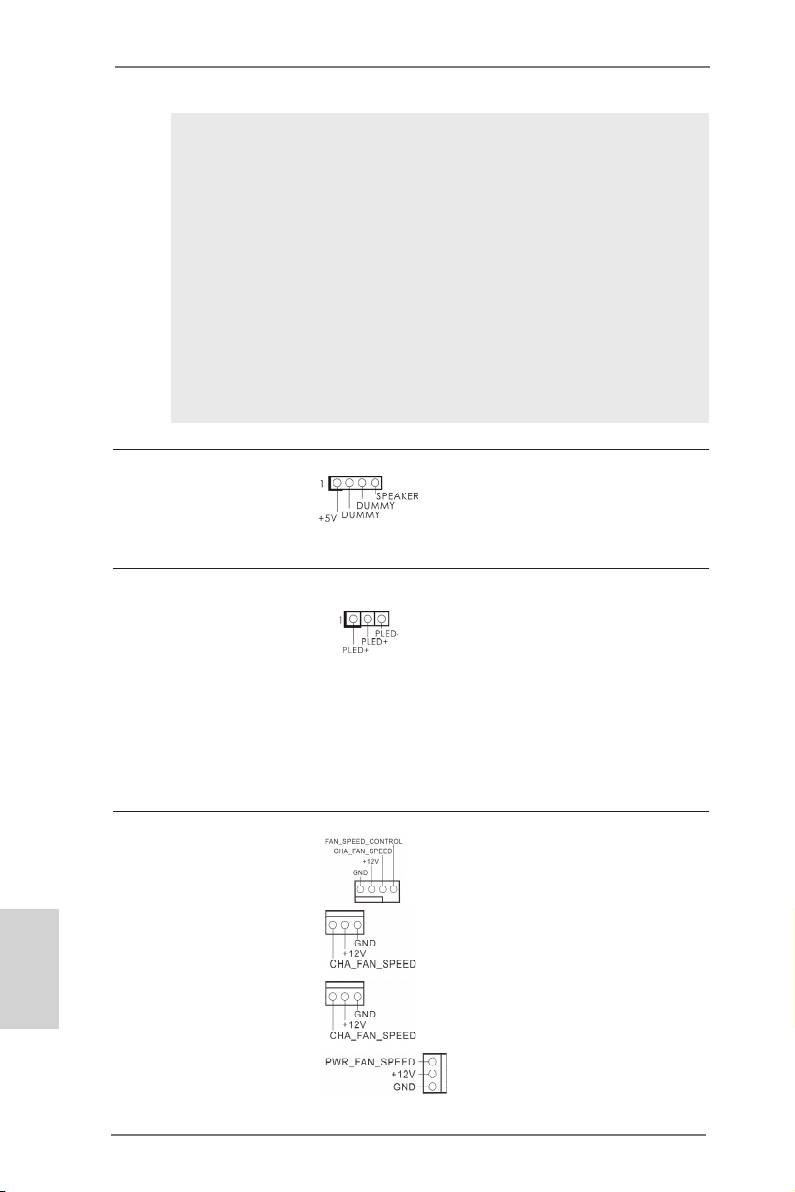

Kasa Hoparlörü Fişi Lütfen kasa hoparlörünü bu şe

(4-pinli SPEAKER1)

bağlayın.

(bkz. s.2 No. 22)

Güç LED’i Fişi Sistem gücü durumunu

(3-pinli PLED1)

belirtmek için lütfen kasa güç

(bkz. s.2 No. 20)

LED’ini bu şe bağlayın. Sistem

çalışırken LED açıktır. LED S1/

S3 durumunda yanıp sönmeye

devam eder. LED S3/S4

durumunda veya S5 durumun

da (güç kapalı) kapalıdır.

Kasa/güç Fan Konektörü Lütfen kasa fan kablolarını

(4-pinli CHA_FAN1)

fanına bu konektöre bağlayın

(bkz. s.2 No. 23)

ve siyah kabloyu toprak pinine

bağlayın. CHA_FAN1,

Türkçe

(3-pinli CHA_FAN2)

CHA_FAN2 ve CHA_FAN3

(bkz. s.2 No. 5)

destekli Fan Denetimi.

(3-pinli CHA_FAN3)

(bkz. s.2 No. 4)

(3-pinli PWR_FAN1)

(bkz. s.2 No. 1)

166

ASRock Z77 Extreme6 Motherboard

CPU Fan Konektörü Lütfen fan kablolarını CPU

4-pinli CPU_FAN1)

fanına bu konektöre bağlayın ve

(bkz. s.2 No. 7)

siyah kabloyu toprak pinine

bağlayın.

Bu anakart 4-Pinli CPU fan (Sessiz Fan) desteği sağlasa da, 3-Pinli CPU

fan hızı kontrol işlevi olmadan bile hala başarılı bir şekilde çalışabilir.

3-Pinli CPU fanı bu konektördeki CPU fan konektörüne bağlamayı

planlıyorsanız, lütfen Pin 1-3'e bağlayın.

Pin 1-3 Bağlı

3-Pinli Fanı Takma

(3-pinli CPU_FAN2)

(bkz. s.2 No. 8)

12

24

ATX Güç Konektörü Lütfen bir ATX güç kaynağını

(24-pinli ATXPWR1)

bu konektöre bağlayın.

(bkz. s.2 No. 11)

1

13

Bu anakart 24-pinli ATX güç konektörü sağlasa da

12

24

geleneksel bir 20-pinli ATX güç kaynağı bağlarsanız da

çalışabilir. 20-pinli ATX güç kaynağını kullanmak için,

lütfen güç kaynağınızı Pin 1 ve Pin 13'le birlikte takın.

20-Pinli ATX Güç Kaynağını Takma

1

13

ATX 12V Güç Konektörü Lütfen bir ATX 12V güç

(8-pinli ATX12V1)

kaynağını bu konektöre

(bkz. s.2 No. 2)

bağlayın.

Türkçe

167

ASRock Z77 Extreme6 Motherboard

Bu anakart 8-pinli ATX 12V güç konektörü sağlasa da geleneksel bir

4-pinli ATX 12V güç kaynağı bağlarsanız da çalışabilir. 4-pinli ATX güç

kaynağını kullanmak için, lütfen güç kaynağınızı Pin 1 ve Pin 5'le birlikte

takın.

8 5

4-Pinli ATX 12V Güç Kaynağını Takma

4 1

SLI/XFIRE Güç Konektörü Lütfen bir SLI/XFIRE güç

(4-pinli SLI/XFIRE_PWR1)

kaynağını bu konektöre

(bkz. s.2 No. 3)

bağlayın.

SLI/XFIRE_POWER1

IEEE 1394 Fişi Bu anakartta G/Ç panelindeki

(9-pinli FRONT_1394)

bir varsayılan IEEE 1394 portu

(bkz. s.2 No. 31)

nun yanı sıra, bir IEEE 1394 ş

(FRONT_1394) de bulunur. Bu

IEEE 1394 şi bir IEEE 1394

portunu destekler.

Seri port Fişi Bu COM1 şi bir seri port

(9-pinli COM1)

modülünü destekler.

(bkz. s.2 No. 34)

HDMI_SPDIF Fişi HDMI_SPDIF şi, SPDIF ses

(2-pinli HDMI_SPDIF1)

çıkışını HDMI VGA kartına

(bkz. s.2 No. 36)

sağlar, sistemin HDMI Dijital

TV/projektör/LCD cihazlarını

Türkçe

bağlamasına izin verir. Lütfen

HDMI VGA kartının

HDMI_SPDIF konektörünü bu

şe bağlayın.

168

ASRock Z77 Extreme6 Motherboard

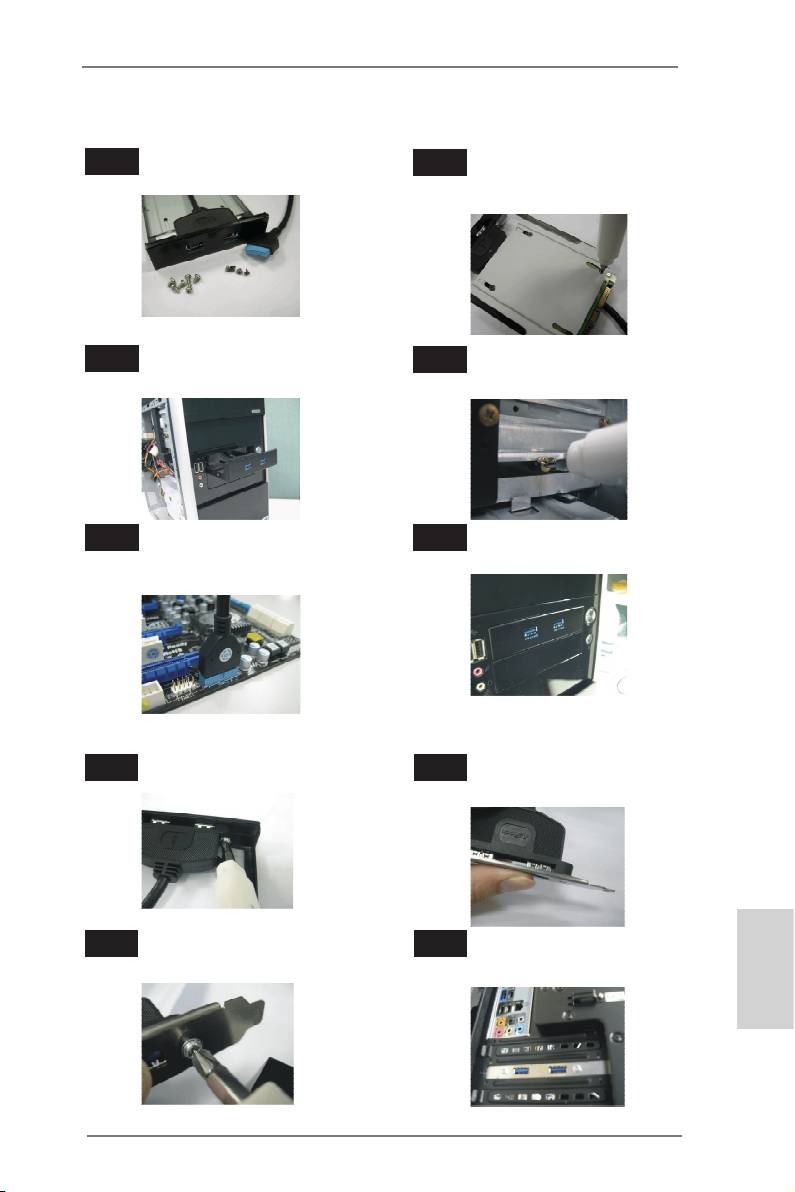

Ön USB 3.0 Panelinin Kurulum Kılavuzu

Adım 1

Verilen Ön USB 3.0 Panelini, dört HDD

Adım 2

2,5” HDD/SSD’yi Ön USB 3.0 Paneline

vidasını ve altı şasi vidasını hazırlayın.

dört adet HDD vidasını kullanarak

vidalayın.

Adım 3

Ön USB 3.0 Panelini şasinin 2,5” sürücü

Adım 4

Ön USB 3.0 Panelini altı şasi vidası ile

yuvasına kurun.

sürücü yuvasına vidalayın.

Adım 5

Ön USB 3.0 kablosunu anakarttaki USB

Adım 6

Ön USB 3.0 Paneli zaten kullanılıyor.

3.0 başlığına (USB3_4_5) takın.

Arka USB 3.0 Braketinin Kurulum Kılavuzu

Adım 1 Adım 2

Ön USB 3.0 Panelinden iki vidayı sökün.

USB 3.0 kablosunu ve arka USB 3.0

braketini bir araya getirin.

İki vidayı arka USB 3.0 braketine

Adım 4Adım 3

Arka USB 3.0 braketini kasaya

vidalayın.

yerleştirin.

Türkçe

169

ASRock Z77 Extreme6 Motherboard
