ASRock Z68 Pro3: 2. Installazione

85

ASRock  Z68 Pro3  Motherboard

Italiano

Contact Array

Socket Body

Load Lever

Load Plate

Vista del socket 1155-Pin

(Piastra di caricamento)

(Disposizione comandi)

(Corpo socket)

2. Installazione

Precauzioni preinstallazione

Leggere le seguenti precauzioni prima di installare componenti delle

schede madri o di cambiare le impostazioni delle schede madri.

1.  Togliere il cavo dalla presa elettrica prima di toccare le compo-

nenti. In caso contrario la schedamadre, le periferiche,

e/o i componenti  possono subire gravi danni.

2.  Per evitare che l’elettricità statica danneggi la scheda madre,NON

appoggiare la scheda madre su moquette, tappeti o tessuti simili.

Ricordarsi di indossare un braccialetto antistatico collegato a terra

o di toccare un oggetto posizionato a terra prima di maneggiare

le componenti.

3.   Tenere i componenti per i bordi e non toccare i ICs.

4.   Ogni volta che si disinstalla un componente, appoggiarlo su un

tappetino antistatico messo a terra o depositarlo nella borsa data

in dotazione con il componente.

5.  Nell’usare i giraviti per

fi

 ssare la scheda madre al telaio non ser-

rare eccessivamente le viti! Altrimenti si rischia di danneggiare la

scheda madre.

2.1 Installazione del processore

Attenersi alle seguenti fasi per

installare la CPU Intel 1155-Pin.

Prima da inserire la CPU da 1155-Pin nel socket, veri

fi

 care che la

super

fi

 cie della CPU sia pulita e che non ci siano pin piegati nel

socket. Non forzare l’inserimento della CPU nel socket se ci sono

pin piegati. In caso contrario la CPU potrebbe essere seriamente

danneggiata.

86

ASRock  Z68 Pro3  Motherboard

Fase 1.  Aprire la presa:

Fase 1-1.  Sbloccare la leva premendola ver-

so il basso ed allontanandola dal

gancio per liberare la linguetta.

Fase 1-2.  Ruotare di circa 135 gradi la leva di

carico per aprirla completamente.

Fase 1-3.  Ruotare di circa 100 gradi la pia-

stra di carico per aprirla completa-

mente.

Fase 2.  Rimuovere il cappuccio PnP

(Pick and Place: prelievo e posizionamento).

1. Si raccomanda di utilizzare la linguetta del cappuccio per la

    manipolazione ed evitare di far saltare via il cappuccio PnP.

2. Questo tappo deve essere inserito se se la scheda madre

    deve essere restituita per l’assistenza.

Fase 3.  Inserire la CPU 1155-Pin:

Fase 3-1.  Tenere la CPU dai bordi segnati

con linee nere.

Fase 3-2.  Orientare il pacchetto con l’IHS

(Integrated Heat Sink: dispersore

di calore integrato) verso l’alto.

Individuare il Pin1 ed i due dentelli

chiave d’orientamento.

Linea  nera

Pin1

Pin1

Dente di orientamento

Socket da 1155-Pin

CPU da 1155-Pin

Dente di orientamento

Tacca di allineamento

Tacca di allineamento

Italiano

87

ASRock  Z68 Pro3  Motherboard

Italiano

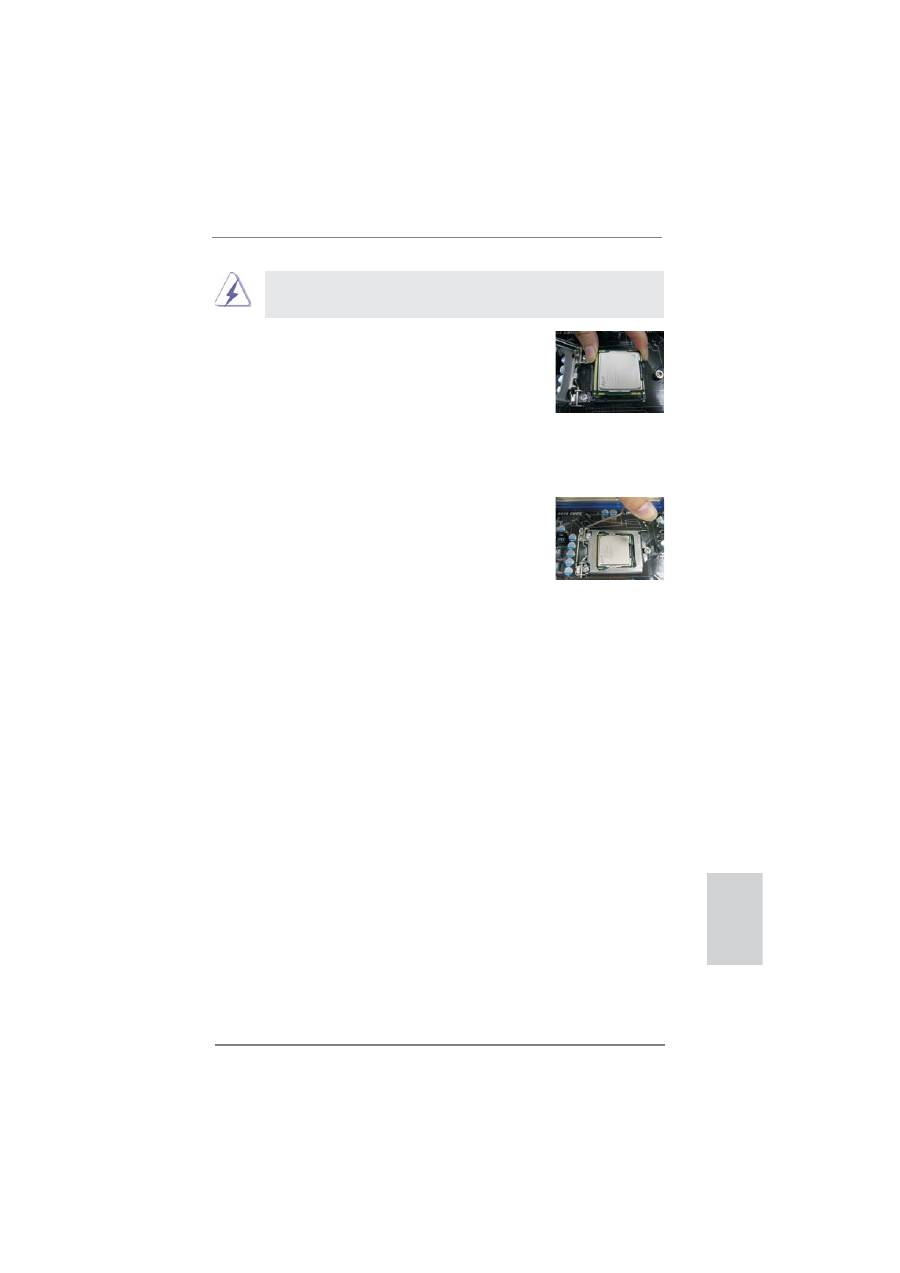

Per il corretto inserimento, veri

fi

 care di far combaciare i due denti di

allineamento della CPU con le due tacche nel socket.

Fase 3-3.  Collocare con delicatezza la CPU

sulla presa con un movimento

puramente verticale.

Fase 3-4.  Veri

fi

 care che la CPU sia all’inter-

no della presa e combaci in modo

appropriato con le chiavi d’orienta-

mento.

Fase 4.  Chiudere la presa:

Fase 4-1.  Ruotare la piastra di carico

sull’IHS.

Fase 4-2.  Bloccare la leva di carico mentre si

preme leggermente sulla piastra di

carico.

Fase 4-3.  Fissare la leva di carico con la

linguetta della piastra di carico che

si trova sulla parte inferiore della

linguetta di ritenzione della leva di

carico.

88

ASRock  Z68 Pro3  Motherboard

2.2  Installazione della ventola e del dissipatore di

calore della CPU

Per eseguire correttamente l’installazione si rimanda ai manuali di istruzione della

ventola e del dissipatore di calore della CPU.

Di seguito viene presentato un esempio che mostra l’installazione del dissipatore

per la CPU da 1155-Pin.

Fase1.  Applicare il materiale di interfaccia termica al

dell’IHS sulla super

fi

 cie del socket

Fase 2.  Collocare il dissipatore di calore nel socket.

Veri

fi

 care che i cavi della ventola sono orienta-

ti sul lato più vicino al connettore della ventola

della CPU presente sulla scheda madre (CPU_

FAN1, si veda pagina 2, No. 35).

Fase 3.  Allineare i fastener con i fori passanti della

scheda madre.

Fase 4.  Ruotare i fastener in senso orario, quindi

premere il cappuccio del fastener con il pollice

per installarlo e

fi

 ssarlo. Ripetere la stessa

operazione con gli altri fastener.

Se si premono i fastener verso il basso, senza ruotarli in senso

orario, il dissipatore non viene

fi

 ssato bene alla scheda madre

Fase 5.  Collegare il cavo di alimentazione della

ventola al connettore ventola della CPU sulla

scheda madre.

Fase 6.

fi

 ssare il cavo in eccesso con fascette per

assicurare che il cavo non interferisca con il

funzionamento della ventola o che venga a

contatto con gli altri componenti.

(Applicare il materiale dell’interfaccia termica)

(Cavi della ventola sul lato più

vicino all’header della MB)

(Fori per fastener che allineati

ad fori passanti)

(Premere verso il basso (4 punti))

Notare che questa scheda mare supporta l’opzione C.C.O. (Combo

Cooler Option), che fornisce la

fl

 essibilità di impiegare tre tipi diversi

di dispersori di calore CPU, Socket LGA 775, LGA 1155 e LGA 1156.

I fori di colore bianco sono per la ventola

CPU Socket LGA 1155/1156.

Apply Thermal

Interface Material

Fan cables on side

closest to MB header

Fastener slots

pointing straight out

Press Down

(4 Places)

Italiano

89

ASRock  Z68 Pro3  Motherboard

Italiano

2.3 Installazione dei moduli di memoria (DIMM)

La scheda madre

Z68 Pro3

fornisce quattro alloggiamenti DIMM DDR3 (Double

Data Rate 3) a 240 pin, e supporta la tecnologia Dual Channel Memory. Per la

con

fi

 gurazione a due canali, è necessario installare sempre coppie identiche (stessa

marca, velocità, dimensioni e tipo di chip) di DIMM DDR3 negli alloggiamenti dello

stesso colore. In altre parole, è necessario installare coppie identiche di DIMM

DDR3 nel canale doppio A (DDR3_A1 e DDR3_B1; alloggiamenti blu; vedere pag.

2 Nr. 4) oppure coppie identiche di DIMM DDR3 nel canale doppio B (DDR3_A2 e

DDR3_B2; alloggiamenti bianco; vedere pag. 2 Nr. 5), per fare sì che la tecnologia

Dual Channel Memory possa essere attivata. Questa scheda madre consente an-

che di installare quattro DIMM DDR3 per la con

fi

 gurazione a canale doppio.Questa

scheda madre consente anche di installare quattro DIMM DDR3 per con

fi

 gurazione

a canale duale, si raccomanda di installare DIMM DDR3 identiche nei quattro allog-

giamenti. Consultare la Tabella con

fi

 gurazione Memoria Canale Duale di seguito.

1.  Se si vogliono installare due moduli di memoria, per ottenere com-

patibilità ed af

fi

 dabilità ottimali, si raccomanda di installarli negli al-

loggiamenti dello stesso colore. In altre parole: installare i moduli di

memoria o nella serie di alloggiamenti blu (DDR3_A1 e DDR3_B1)

oppure nella serie di alloggiamenti bianco (DDR3_A2 e DDR3_B2).

2.  Se negli alloggiamenti DIMM di questa scheda madre è installato

un solo modulo di memoria, oppure sono installati tre moduli di me-

moria, è impossibile attivare la tecnologia Dual Channel Memory.

3.  Se una coppia di moduli di memoria NON è installata nello stesso

“canale doppio”, ad esempio se si installa una coppia di moduli di

memoria su DDR3_A1 e DD3_A2, è impossibile attivare la tecnolo-

gia Dual Channel Memory.

4.  Non è consentito installare la DDR o DDR2 nello slot DDR3, altri-

menti si possono danneggiare questa scheda madre e la DIMM.

5.  Alcune DIMM DDR3 da 1GB doppio lato con 16 chip potrebbero

non funzionare su questa scheda madre. Non se ne raccomanda

l’installazione su questa scheda madre.

Con

fi

 gurazioni Dual Channel Memory

 DDR3_A1

DDR3_A2

DDR3_B1

DDR3_B2

(alloggiamento (alloggiamento  (alloggiamento (alloggiamento

 blu)

bianco)

blu)

bianco)

(1) Popolato

-

Popolato

-

(2) -

Popolato

-

Popolato

(3)* Popolato

Popolato

Popolato

Popolato

*    Per la con

fi

 gurazione (3), installare DDR3 DIMM identici nei quattro slot.

90

ASRock  Z68 Pro3  Motherboard

Installare una DIMM

Scollegare l’alimentazione elettrica prima di aggiungere o rimuovere i

DIMM o altri componenti del sistema.

Step 1.   Sbloccare lo slot DIMM premendo i fermi che lo trattengono verso

l’esterno.

Step 2.   Allineare una DIMM sullo slot così che il pettine della DIMM combaci con

  la sua sede sullo slot.

La DIMM può essere montata correttamente soltanto con un orienta-

mento. Se si dovesse installare a forza la DIMM nello slot con un orien-

tamento errato, si causerebbero danni permanenti alla scheda madre e

alla DIMM stessa.

Step 3.  Inserire saldamente la DIMM nello slot

fi

 no a far scattare completamente

in posizione i fermagli di ritegno alle due estremità e

fi

 no ad installare

correttamente la DIMM nella sua sede.

notch

break

notch

break

Italiano

91

ASRock  Z68 Pro3  Motherboard

Italiano

2.4

Slot di espansione (Slot PCI ed Slot PCI Express)

Sulla scheda madre

Z68 Pro3

 c’è 2 slot PCI ed 4 slot PCI Express.

Slot PCI:

  Sono utilizzati per installare schede di espansione con Interfaccia PCI

 a

32-bit.

Slot PCI Express:

L’alloggio PCIE2 / PCIE3 / PCIE4 (PCIE x1; bianco) è usato per

le schede PCI Express x1 lane, come schede Gigabit LAN e

 SATA2.

L’alloggio PCIE1 (PCIE x16; blu) è usato per le schede gra

fi

 che

PCI Express x16 lane.

Installare una scheda di espansione

Step 1.  Prima d’installare la scheda di espansione, assicurarsi che l’alimentazione

sia stata esclusa oppure che il cavo di alimentazione sia scollegato. Prima

di iniziare l’installazione, si prega di leggere la documentazione della scheda

di espansione e di effettuare le necessarie impostazioni del hardware.

Step 2.  Rimuovere i ganci sullo slot che si intende utilizzare. Tenere a portata di

mano le viti.

Step 3.  Allineare il connettore della scheda con lo slot e premere con decisione

fi

 nché la scheda è completamente inserita nello slot.

Step 4.  Agganciare la scheda allo chassis con le viti.

92

ASRock  Z68 Pro3  Motherboard

2.5

Setup dei Jumpers

L’illustrazione mostra come sono settati i jump-

er. Quando il ponticello è posizionato sui pin,

il jumper è “CORTOCIRCUITATO”. Se sui pin

non ci sono ponticelli, il jumper è “APERTO”.

L’illustrazione mostra un jumper a 3 pin in cui il

pin1 e il pin2 sono “CORTOCIRCUITATI” quan-

do il ponticello è posizionato su questi pin.

Jumper

Settaggio del Jumper

Resettare la CMOS

(CLRCMOS1)

(vedi p.2 item 20)

Nota:  CLRCMOS1 permette si azzerare i dati nella CMOS. Per cancellare e ripristinare

i parametri del sistema sulla con

fi

 gurazione iniziale, spegnere il computer e

scollegare il cavo d’alimentazione dalla presa di corrente. Attendere 15 secondi,

poi usare un cappuccio jumper per cortocircuitare il pin 2 ed il pin 3 su

CLRCMOS1 per 5 secondi. Tuttavia, si consiglia di non cancellare la CMOS

subito dopo avere aggiornato il BIOS. Se si deve azzerare la CMOS quando si

è completato l’aggiornamento del BIOS, è necessario per prima cosa avviare

il sistema e poi spegnerlo prima di eseguire l’azzeramento della CMOS. No-

tare che password, data, ore, pro

fi

 lo utente prede

fi

 nito, 1394 GUID e indirizzo

MAC saranno cancellati solo se è rimossa la batteria della CMOS.

Azzeramen-

to CMOS

Impostazione

prede

fi

 nita

Italiano

93

ASRock  Z68 Pro3  Motherboard

Italiano

Connettori Serial ATAII

Questi quattro connettori Serial

(SATA2_2: vedi p.2  Nr. 11)

ATAII (SATAII) supportano cavi

(SATA2_3: vedi p.2  Nr. 12)

dati SATA per dispositivi di

(SATA2_4: vedi p.2  Nr. 13)

 immagazzinamento

interni.

(SATA2_5: vedi p.2  Nr. 14)

ATAII (SATAII) supportano cavi

SATA per dispositivi di memoria

interni. L’interfaccia SATAII

attuale permette velocità di

 trasferimento

dati

fi

 no a

 3.0

Gb/s.

2.6

Collettori e Connettori su Scheda

I collettori ed i connettori su scheda NON sono dei jumper. NON instal-

lare cappucci per jumper su questi collettori e connettori. L’installazione

di cappucci per jumper su questi collettori e connettori provocherà

danni permanenti alla scheda madre!

Connettori Serial ATA3

Questi due connettori Serial

(SATA3_0: vedi p.2  Nr. 10)

ATA3 (SATA3) supportano cavi

(SATA3_1: vedi p.2  Nr. 17)

dati SATA per dispositivi di

 immagazzinamento

interni.

ATA3 (SATA3) supportano cavi

SATA per dispositivi di memoria

interni. L’interfaccia SATA3

attuale permette velocità di

 trasferimento

dati

fi

 no a

 6.0

Gb/s.

Cavi dati Serial ATA (SATA)

Una o altra estremità del cavo

(Opzionale)

di dati SATA può essere

collegata al disco rigido SATA /

SATAII / SATA3 o al connettore

di SATAII / SATA3 su questa

 cartolina

base.

SATA3_1

SATA3_0

SATA2_3

SATA2_2

SATA2_5

SATA2_4

94

ASRock  Z68 Pro3  Motherboard

Collettore USB 2.0

Oltre alle quattro porte USB 2.0

(9-pin USB6_7)

 prede

fi

 nite nel pannello I/O, la

(vedi p.2  Nr. 22)

scheda madre dispone di

due intestazioni USB 2.0.

Ciascuna intestazione USB 2.0

supporta due porte USB 2.0.

(9-pin USB8_9)

(vedi p.2  Nr. 21)

1. La caratteristica HDA (High De

fi

 nition Audio) supporta il rilevamento dei

    connettori, però il pannello dei cavi sul telaio deve supportare la funzione

    HDA (High De

fi

 nition Audio) per far sì che questa operi in modo corretto.

    Attenersi alle istruzioni del nostro manuale e del manuale del telaio per

    installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo nell’intestazione audio

    del pannello anteriore, come indicato di seguito:

    A. Collegare Mic_IN (MIC) a MIC2_L.

    B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L.

    C. Collegare Ground (GND) a Ground (GND).

    D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è

        necessario collegarli per il pannello audio AC’97.

Connettore audio sul

È un’interfaccia per il cavo del

pannello frontale

pannello audio. Che consente

(9-pin HD_AUDIO1)

connessione facile e controllo

(vedi p.2  Nr. 26)

dei dispositivi audio.

Collettore modulo infrarossi

Questo collettore supporta

(5-pin IR1)

moduli ad infrarossi optional

(vedi p.2  Nr. 24)

per la trasmissione e la

 ricezione

senza

fi

 li.

1

IRTX

+5VSB

DUMMY

IRRX

GND

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

Italiano

1

USB_PWR

P-8

GND

DUMMY

USB_PWR

P+8

GND

P-9

P+9

1

ATX+5VSB

IRTX

GND

IRRX

Connettore modulo infrarosso consumer

Questo connettore può essere

(4-pin CIR1)

utilizzato per collegare

(vedi p.2  Nr. 23)

ricevitore remoto.

95

ASRock  Z68 Pro3  Motherboard

Italiano

Collettore pannello di sistema

Questo collettore accomoda

(9-pin PANEL1)

diverse funzioni di sistema

(vedi p.2  Nr. 16)

 pannello

frontale.

Collegare l’interruttore d’alimentazione, l’interruttore di ripristino,

l’indicatore di stato del sistema del pannello frontale del telaio a questo

header in base all’assegnazione dei pin de

fi

 nita di seguito. Determinare i

pin positivi e negativi prima di collegare i cavi.

PWRBTN (interruttore d’alimentazione):

Va collegato all’interruttore d’alimentazione del pannello frontale del

telaio. Usando l’interruttore d’alimentazione si può con

fi

 gurare il modo in

cui si spegne il sistema.

RESET (interruttore di ripristino):

Va collegato all’interruttore di ripristino del pannello frontale del telaio.

Premere l’interruttore di ripristino per riavviare il sistema se il computer si

blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

Va collegato all’indicatore di stato d’alimentazione del pannello frontale

del telaio. Il LED è acceso quando il sistema è operativo. Il LED continua

a lampeggiare quando il sistema è in stato di standby S1. Il LED è

spento quando il sistema è in stato di sospensione /ibernazione S3/S4

oppure spento (S5).

HDLED (LED attività disco rigido):

Va collegato al LED attività disco rigido del pannello frontale del telaio. Il

LED è acceso quando disco rigido legge e scrive i dati.

Il design del pannello frontale può variare in base ai telai. Il modulo di

un pannello frontale può consistere di: interruttore d’alimentazione,

interruttore di ripristino, LED d’alimentazione, LED attività disco rigido,

casse, eccetera. Quando si collega il modulo del pannello frontale a

questo header, assicurarsi che l’assegnazione dei

fi

 li e dei pin sia fatta

  corrispondere

in

modo

appropriato.

    E. Per attivare il microfono frontale.

    Sistema operativo Windows

®

 XP / XP 64-bit:

    Selezionare “Mixer”. Selezionare “Recorder” (Registratore). Poi, fare

    clic su “FrontMic” (Microfono frontale).

    Sistema operativo Windows

®

 7 / 7 64-bit / Vista

TM

 / Vista

TM

 64-bit:

    Andare alla scheda “FrontMic” (Microfono frontale) del pannello di

    controllo Realtek. Regolare la voce “Recording Volume” (Volume

    registrazione).

96

ASRock  Z68 Pro3  Motherboard

LED di accensione

Collegare il LED di accensione

(3-pin PLED1)

chassi per indicare lo stato di

(vedi p.2  Nr. 15)

alimentazione del sistema. Il

LED è acceso quando il sistema

è in funzione. Il LED continua a

lampeggiare in stato S1. Il LED

è spento in stato S3/S4 o S5

 (spegnimento).

1

PLED+

PLED+

PLED-

Connettore ventolina CPU

Collegare il cavo della ventolina

(4-pin CPU_FAN1)

CPU a questo connettore e far

(vedi p.2  Nr. 35)

 combaciare

il

fi

 lo nero al pin

 terra.

Sebbene la presente scheda madre disponga di un supporto per ventola

CPU a 4 piedini (ventola silenziosa), la ventola CPU a 3 piedini è in

grado di funzionare anche senza la funzione di controllo della velocità

della ventola. Se si intende collegare la ventola CPU a 3 piedini al

connettore della ventola CPU su questa scheda madre, collegarla ai

  piedini

1-3.

Piedini 1-3 collegati

Installazione della ventola a 3 piedini

Collettori Chassis ed alimentazione ventola

Collegare i cavi della ventola ai

(4-pin CHA_FAN1)

corrispondenti connettori

(vedi p.2  Nr. 34)

facendo combaciare il cavo

nero col pin di terra.

(3-pin CHA_FAN2)

(vedi p.2  Nr. 7)

(3-pin CHA_FAN3)

(vedi p.2  Nr. 8)

(3-pin PWR_FAN1)

(vedi p.2  Nr. 1)

Italiano

Collettore casse telaio

Collegare le casse del telaio a

(4-pin SPEAKER1)

 questo

collettore.

(vedi p.2  Nr. 18)

G

N

D

+1

2

V

C

HA_FAN_

SP

EE

D

G

N

D

+1

2

V

C

HA_FAN_

SP

EE

D

FAN_SPEED_CONTROL

GND

+12V

CHA_FAN_SPEED

4

3

2

1

GND

+12V

CPU_FAN_SPEED

FAN_SPEED_CONTROL

(3-pin CPU_FAN2)

(vedi p.2  Nr. 33)

97

ASRock  Z68 Pro3  Motherboard

Italiano

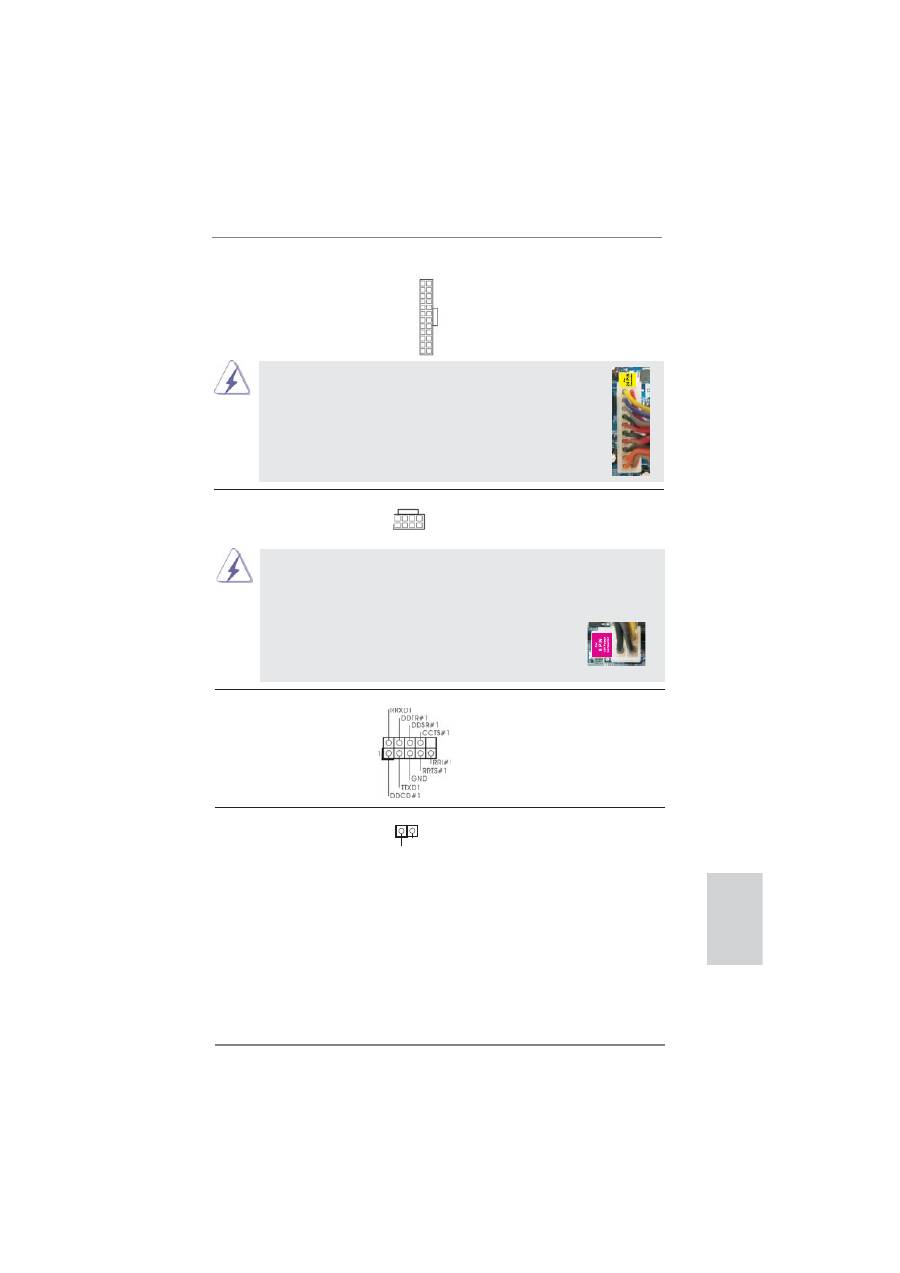

Installazione dell’alimentatore ATX a 20 pin

Con questa scheda madre, c’è in dotazione un

connettore elettrico ATX a 24 pin, ma può funzionare lo

stesso se si adotta un alimentatore ATX a 20 pin. Per

usare l’alimentatore ATX a 20 pin, collegare l’alimentatore

con il Pin 1 e il Pin 13.

Connettore alimentazione ATX

Collegare la sorgente

(24-pin  ATXPWR1)

d’alimentazione ATX a questo

(vedi p.2  Nr. 6)

 connettore.

12

 1

24

13

12

 1

24

13

Header HDMI_SPDIF

Header HDMI_SPDIF, con

(2-pin HDMI_SPDIF1)

uscita audio SPDIF su scheda

(vedi p.2  Nr. 27)

HDMI VGA, consente al

sistema di collegare dispositivi

per TV digitale HDMI/proiettori/

LCD . Collegare il connettore

HDMI_SPDIF della scheda

VGA HDMI a questo header.

Collettore porta COM

Questo collettore porta COM è

(9-pin COM1)

utilizzato per supportare il

(vedi p.2  Nr. 25)

modulo porta COM.

Sebbene questa schedamadre fornisca un connettore elettrico 8-pin ATX

12V, l‘unita‘ puo‘ ancora essere funzionante se viene utilizzata una

fornitura elettrica tradizionale a  4-pin ATX 12V. Per usare tale fornitura

elettrica 4-pin ATX 12V, prego collegare la presa

elettrica al Pin 1 e Pin 5.

Installazione elettrica 4-Pin ATX 12V

Connettore ATX 12 V

Collegare un alimentatore ATX

(8-pin  ATX12V1)

12 V a questo connettore.

(vedi p.2  Nr. 2)

SPDIFOUT

GND

1

8                  5

4                  1

8

        5

4

        1

98

ASRock  Z68 Pro3  Motherboard

2.7

Guida installazione del driver

Per installare i driver nel sistema, inserire dapprima il CD in dotazione nell’unità

ottica. Quindi, i driver compatibili con il sistema vengono rilevati automaticamente

ed elencati nella pagina del driver del CD in dotazione. Per l’installazione dei driver

necessari, procedere in base ad un ordine dall’alto verso il basso. In tal modo, i

driver installati funzioneranno correttamente.

2.8     Installazione di Windows

®

 7 / 7 64-bit / Vista

TM

 / Vista

TM

  64-bit con funzioni RAID

Se sugli HDD SATA / SATAII / SATA3 con funzione RAID si vuole installare il si-

stema operativo Windows

®

 7 / 7 64-bit / Vista

TM

 / Vista

TM

 64-bit, fare riferimento al

documento che si trova sul seguente percorso del CD di supporto, per le relative

procedure:

...\ RAID Installation Guide (Guida all’installazione RAID)

2.9      Installazione di Windows

®

 7 / 7 64-bit / Vista

TM

/ Vista

TM

  64-bit / XP / XP 64-bit senza funzioni RAID

Se si desidera installare Windows

®

 7 / 7 64-bit / Vista

TM

 / Vista

TM

 64-bit / XP / XP 64-

bit sulle unità disco rigido SATA / SATAII / SATA3 senza funzioni RAID, attenersi alle

procedure che seguono relative al sistema operativo che si installa.

2.9.1   Installazione di Windows

®

 XP / XP 64-bit senza

 funzioni

RAID

Se si desidera installare Windows

®

 XP / XP 64-bit sulle unità disco rigido SATA /

SATAII / SATA3 senza funzioni RAID, seguire le istruzioni esposte di seguito.

Passo 1: Con

fi

 gurare il UEFI.

A. Entrare in UEFI SETUP UTILITY (UTILITÀ DI CONFIGURAZIONE DEL UEFI)

→

Advanced screen (Avanzate)

→

SATA Con

fi

 guration.

B. Impostare “SATA Mode” su [IDE].

Passo 2: Installazione di Windows

®

 XP / XP 64-bit sul sistema.

Utilizzo dei dischi rigidi SATA / SATAII / SATA3 privi di funzioni NCQ

Italiano

La modalità RAID non è supportata dal sistema operativo Windows

®

XP / XP 64-bit.

La modalità AHCI non è supportata dal sistema operativo Windows

®

XP / XP 64-bit.

99

ASRock  Z68 Pro3  Motherboard

Italiano

Utilizzo dei dischi rigidi SATA / SATAII / SATA3 con funzioni NCQ

Passo 1: Con

fi

 gurare il UEFI.

A. Entrare in UEFI SETUP UTILITY (UTILITÀ DI CONFIGURAZIONE DEL UEFI)

→

Advanced screen (Avanzate)

→

SATA Con

fi

 guration.

B. Impostare “SATA Mode” su [AHCI].

Passo 2: Installazione di Windows

®

 7 / 7 64-bit / Vista

TM

 / Vista

TM

 64-bit sul

 sistema.

Passo 1: Con

fi

 gurare il UEFI.

A. Entrare in UEFI SETUP UTILITY (UTILITÀ DI CONFIGURAZIONE DEL UEFI)

→

Advanced screen (Avanzate)

→

SATA Con

fi

 guration.

B. Impostare “SATA Mode” su [IDE].

Passo 2: Installazione di Windows

®

 7 / 7 64-bit / Vista

TM

 / Vista

TM

 64-bit sul

sistema.

Utilizzo dei dischi rigidi SATA / SATAII / SATA3 privi di funzioni NCQ

2.9.2     Installazione di Windows

®

 7 / 7 64-bit / Vista

TM

 /

 Vista

TM

 64-bit senza funzioni RAID

Se si desidera installare Windows

®

 7 / 7 64-bit / Vista

TM

 / Vista

TM

 64-bit sulle unità di-

sco rigido SATA / SATAII / SATA3 senza funzioni RAID, seguire le istruzioni esposte

di seguito.
