ASRock H77M: 1. Penjelasan

1. Penjelasan

Terima kasih telah membeli motherboard ASRock H77M, motherboard andal yang

diproduksi berdasarkan kontrol kualitas tinggi ASRock secara konsisten. Mother-

board ini memberikan performa terbaik dengan desain yang kokoh sesuai komitmen

ASRock untuk kualitas dan daya tahan.

Panduan Pemasangan Ringkas ini berisi pendahuluan tentang motherboard dan

panduan pemasangan langkah demi langkah. Informasi lengkap lainnya tentang

motherboard ini tersedia di buku panduan yang diberikan bersama Support CD (CD

Pendukung).

Karena spesikasi papan induk dan software BIOS barangkali dapat diperbarui, isi

dalam buku pedoman ini akan mengikuti perubahan tanpa peringatan. Dalam

kondisi terjadinya modikasi buku pedoman ini, versi baru akan diperlihatkan dalam

website ASRock tanpa peringatan lebih. Anda dapat mendapatkan kartu- kartu yang

paling baru dan daftar bantuan CPU pada website ASRock.

Website ASRock http://www.asrock.com

1.1 Isi Paket

Papan Induk H77M ASRock

(Faktor Form Mikro ATX: 9.6-in x 8.5-in, 24.4 cm x 21.6 cm)

Pemimpin Instalasi Cepat H77M ASRock

Support CD H77M ASRock

2 x Kabel satu serial Data ATA (SATA) (bebas-pilih)

1 x Satu Pelindung I/O

ASRock Mengingatkan...

®

TM

Untuk mendapatkan performa lebih baik di Windows

7/ 7 64-bit/ Vista

/

TM

Vista

64-bit, sebaiknya atur pilihan BIOS dalam Storage Conguration

(Kongurasi Penyimpanan) ke mode AHCI. Untuk kongurasi BIOS, lihat

“Panduan Pengguna” dalam CD dukungan kami untuk informasi rinci.

Bahasa Indonesia

197

ASRock H77M Motherboard

1.2 Spesifikasi

Podium - Faktor Form Mikro ATX: 9.6-in x 8.5-in, 24.4 cm x 21.6 cm

- Desain All Solid Capacitor

®

TM

CPU - Mendukung Intel

Core

i7 / i5 / i3 Generasi Ke-3 dan Ke-2

dalam Paket LGA1155

- Digi Power Desain

- Desain daya 4 + 2 fase

®

- Menggunakan Teknologi Intel

Turbo Boost 2.0

- Mendukung CPU K-Series jenis “unlocked”

- Menggunakan Teknologi Hyper-Threading

®

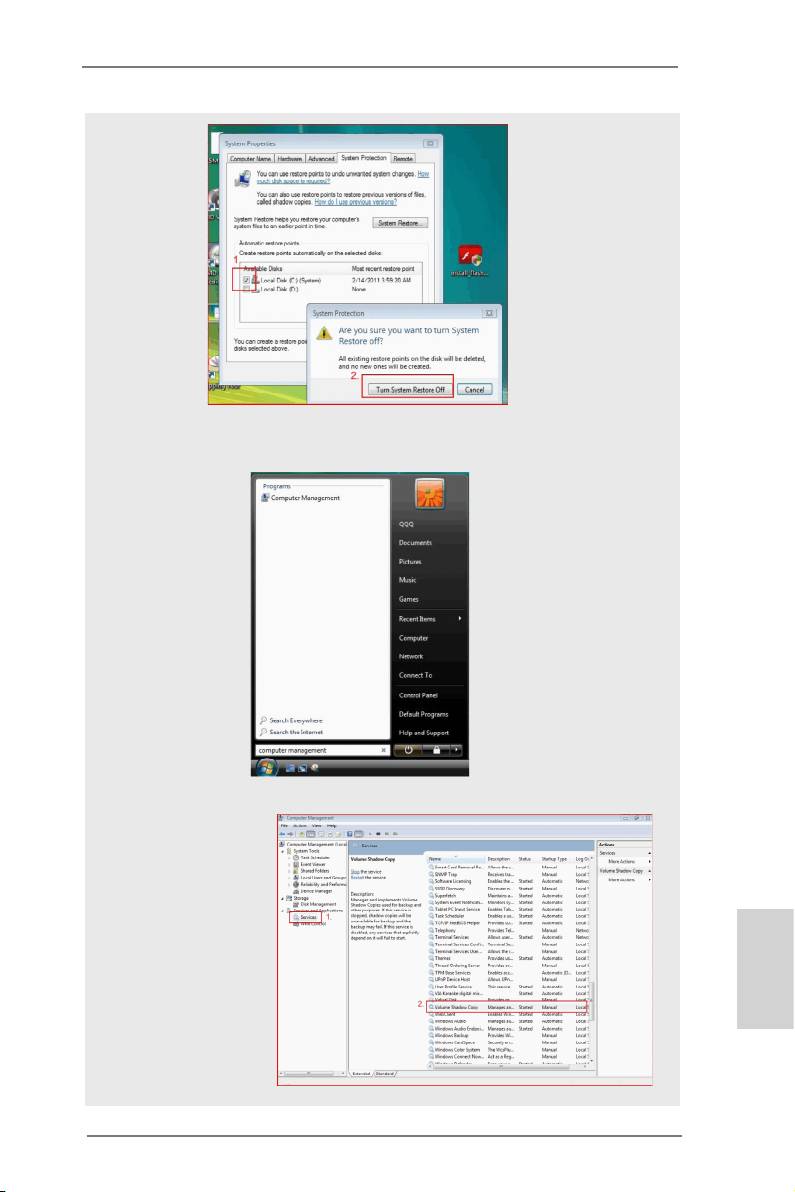

- Mendukung Intel

Rapid Start Technology dan Smart

®

Connect Technology dengan Intel

Ivy Bridge CPU

®

Grup Chip - Intel

H77

Ingatan - Teknologi ingatan DDR3 dwisaluran

- 4 x Alur DDR3 DIMM

- Mendukung memori DDR3 1600/1333/1066 non-ECC yang

®

tidak di-buffer (DDR3 1600 dengan Intel

Ivy Bridge CPU,

®

DDR3 1333 dengan Intel

Sandy Bridge CPU)

- Kapasitas paling banyak: 16GB

®

- Mendukung Intel

Extreme Memory Prole (XMP)1.3/1.2

Alur Ekspansi - 1 x PCI Express 3.0 x16 slots (PCIE1: x16 mode)

®

* PCIE 3.0 hanya didukung dengan Intel

Ivy Bridge CPU.

®

Dengan Intel

Sandy Bridge CPU, hanya PCIE 2.0 yang

didukung.

- 1 x PCI Express 2.0 x16 slot (PCIE2: x4 mode)

- 2 x Alur PCI

TM

TM

- Mendukung AMD Quad CrossFireX

dan CrossFireX

®

Diagram * Intel

HD Graphics Built-in Visual dan output VGA hanya

dapat didukung dengan prosesor yang mengintegrasikan

GPU.

®

®

- Mendukung Intel

HD Graphics Built-in Visuals: Intel

Quick

®

TM

®

Sync Video, Intel

InTru

3D, Intel

Clear Video HD

Bahasa Indonesia

®

TM

®

Technology, Intel

Insider

, Intel

HD Graphics 2500/4000,

®

Intel

Advanced Vector Extensions (AVX)

®

- Pixel Shader 5.0, DirectX 11 dengan Intel

Ivy Bridge CPU,

®

Pixel Shader 4.1, DirectX 10.1 dengan Intel

Sandy Bridge

CPU

- Ingatan sama Max. 1760MB

- Tiga pilihan VGA Output: D-Sub, DVI-D dan HDMI

198

ASRock H77M Motherboard

- Mendukung HDMI 1.4a Technology dengan resolusi

maksimal hingga 1920x1200 @ 60Hz

- Mendukung DVI dengan resolusi maksimal hingga

1920x1200 @ 60Hz

- Mendukung D-Sub dengan resolusi maksimal hingga

2048x1536 @ 75Hz

- Mendukung Auto Lip Sync, Deep Color (12bpc), xvYCC dan

HBR (High Bit Rate Audio) dengan HDMI (memerlukan

monitor HDMI yang kompatibel)

- Mendukung fungsi HDCP dengan port DVI dan HDMI

- Mendukung pemutaran 1080p Blu-ray (BD) / HD-DVD

dengan port DVI dan HDMI

Audio - 7.1 CH HD Audio dengan Content Protection

(Realtek ALC892 Audio Codec)

- Menggunakan Premium Blu-ray audio

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL8111E

- Menggunakan Wake-On-LAN

- Mendukung Deteksi Kabel LAN

- Mendukung Energy Efcient Ethernet 802.3az

- Mendukung PXE

Papan Belakang I/O Panel

I/O - 1 x Port Keyboard PS/2

- 1 x Port D-Sub

- 1 x Port DVI-D

- 1 x Port HDMI

- 1 x Port Keluaran Optical SPDIF

- 6 x Port USB 2.0 siap-dipakai

- 2 x Port USB 3.0 siap-dipakai

- 1 x RJ-45 LAN Port LED (ACT/LINK LED dan SPEED LED)

- HD Audio Jack: Penyuara Belakang/Pusat/Bass/Line in/

Penyuara Depan/mikropon

SATA3 - 2 x penghubung SATA3 6.0Gb/s, dapat digunakan RAID

(RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage dan

Intel Smart Response Technology), NCQ, AHCI dan fungsi

fungsi Hot Plug

USB 3.0 - 2 x Port Belakang USB 3.0, mendukung USB 1.0/2.0/3.0

hingga 5Gb/s

Bahasa Indonesia

- 1 x Port Depan USB 3.0 (menggunakan 2 port USB 3.0),

mendukung USB 1.0/2.0/3.0 hingga 5Gb/s

199

ASRock H77M Motherboard

Penghubung - 4 x penghubung SATA2 3.0Gb/s, dapat menggunakan RAID

(RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage dan

Intel Smart Response Technology), NCQ, AHCI dan fungsi

Hot Plug

- 2 x penghubung SATA3 6.0Gb/s

- 1 x IR header

- 1 x CIR header

- 1 x port header Print

- 1 x port header COM

- 1 x HDMI_SPDIF header

- Penghubung KIPAS CPU/casis/power

- Penghubung power 24 pin ATX

- Penghubung power 8 pin 12V

- Penghubung audio panel dapan

- 2 x USB 2.0 header (menggunakan 4 port USB 2.0)

- 1 x USB 3.0 header (menggunakan 2 port USB 3.0)

Ciri-ciri BIOS - 64Mb AMI UEFI Legal BIOS dengan dukungan GUI

- Menggunakan “Plug and Play”

- ACPI 1.1 Compliance Wake Up Events

- Menggunakan jumperfree

- Penyokong AMBIOS 2.3.1

- Penyesuaian berbagai tegangan CPU Core, IGPU, DRAM,

1.8V PLL, VTT, VCCSA

Sokongan CD - Driver, Utilitas, Perangkat Lunak Antivirus (Versi

Percobaan), CyberLink MediaEspresso 6.5 Versi

Percobaan, ASRock MAGIX Multimedia Suite - OEM

Fitur Unik - ASRock Extreme Tuning Utility (AXTU)

- ASRock Instant Boot

- ASRock Instant Flash

- ASRock APP Charger

- ASRock SmartView

- ASRock XFast USB

- ASRock XFast LAN

Bahasa Indonesia

- ASRock XFast RAM

- ASRock Crashless BIOS

- ASRock On/Off Play Technology

- Hybrid Booster:

- ASRock U-COP

- Penjaga kegagalan input (B.F.G.)

- Combo Cooler Option (C.C.O.)

- Good Night LED

200

ASRock H77M Motherboard

Penjaga - Perasa Suhu CPU

Hardware - Perasa Suhu Casis

- Pengukur Kipas CPU/casis/power

- Kipas CPU/Sasis Senyap (Kecepatan Kipas Sasis Otomatis

Disesuaikan Berdasarkan Temperatur CPU)

- Kontrol Multi-Kecepatan Kipas CPU/casis

- Penjagaan voltasi: +12V, +5V, +3.3V, Vcore

®

®

TM

OS - dapat digunakan Microsoft

Windows

7 / 7 64-bit / Vista

/

TM

Vista

64-bit / XP / XP 64-bit

Sertikasi - FCC, CE, WHQL

- ErP/EuP Ready (memerlukan catu daya ErP/EuP ready)

* Untuk informasi rinci, silakan kunjungi website kami: http://www.asrock.com
