ASRock  H61M-VGS / H61M-VS  Motherboard

1. Introduzione

Grazie per aver scelto una scheda madre ASRock

H61M-VGS / H61M-VS

, una

scheda madre affidabile prodotta secondo i severi criteri di qualità ASRock. Le

prestazioni eccellenti e il design robusto si conformano all’impegno di ASRock nella

ricerca della qualità e della resistenza.

Questa Guida Rapida all’Installazione contiene l’introduzione alla motherboard e la

guida passo-passo all’installazione. Informazioni più dettagliate sulla motherboard si

possono trovare nel manuale per l’utente presente nel CD di supporto.

 Le

speci

fi

 che della scheda madre e il software del BIOS possono

essere aggiornati, pertanto il contenuto di questo manuale può subire

variazioni senza preavviso. Nel caso in cui questo manuale sia

 modi

fi

 cato, la versione aggiornata sarà disponibile sul sito di ASRock

senza altro avviso. Sul sito ASRock si possono anche trovare le più

recenti schede VGA e gli elenchi di CPU supportate.

ASRock website    http://www.asrock.com

Se si necessita dell’assistenza tecnica per questa scheda madre,

visitare il nostro sito per informazioni speci

fi

 che sul modello che si

 sta

usando.

 www.asrock.com/support/index.asp

1.1  Contenuto della confezione

Scheda madre ASRock

H61M-VGS / H61M-VS

(Micro ATX Form Factor: 8.9-in x 6.8-in, 22.6 cm x 17.3 cm)

Guida di installazione rapida ASRock

H61M-VGS / H61M-VS

CD di supporto ASRock

H61M-VGS / H61M-VS

Due cavi dati Serial ATA (SATA) (opzionali)

Un I/O Shield

ASRock vi ricorda...

Per ottenere migliori prestazioni in Windows

®

7 / 7 64-bit / Vista

TM

/ Vista

TM

64-bit, si consiglia di impostare l'opzione BIOS in Storage Con

fi

 guration

(Con

fi

 gurazione di archiviazione) sulla modalità AHCI. Per l'impostazione

BIOS, fare riferimento a “User Manual” (Manuale dell'utente) nel CD di

supporto per dettagli.

Italiano

53

ASRock  H61M-VGS / H61M-VS  Motherboard

Italiano

1.2 Specifiche

 Piattaforma

- Micro ATX Form Factor: 8.9-in x 6.8-in, 22.6 cm x 17.3 cm

- Condensatore solido per alimentazione CPU

 Processore

- Supporta Intel

®

 Core

TM

 i7 / i5 / i3 di seconda generazione in

  pacchetto in LGA1155

- Supporto della tecnologia Intel

®

 Turbo Boost 2.0

- Supporta CPU unlocked serie K

- Supporto tecnologia Hyper Threading (vedi

ATTENZIONE 1

)

Chipset

- Intel

®

 H61

Memoria

- Supporto tecnologia Dual Channel Memory

  (vedi

ATTENZIONE 2

)

- 2 x slot DDR3 DIMM

- Supporto DDR3 1333/1066 non-ECC, momoria senza buffer

- Capacità massima della memoria di sistema: 16GB

  (vedi

ATTENZIONE 3

)

Slot di

- 1 x Alloggi PCI Express 2.0 x16 (blu a modalità x16)

 espansione

- 1 x Alloggi PCI Express 2.0 x1

VGA su scheda

-

Intel

®

 HD Graphics 2000/3000

- Pixel Shader 4.1, DirectX 10.1

- Memoria massima condivisa 1759MB (vedi

ATTENZIONE 4

)

- Supporta D-Sub con risoluzione massima

fi

 no a 2048x1536 @

  75Hz

 Audio

- 5.1 Audio HD CH (VIA

®

 VT1705 Audio Codec)

LAN

 -

H61M-VGS

Atheros

®

PCIE x1 Gigabit LAN AR8151,

  Velocità 10/100/1000 Mb/s

 -

H61M-VS

  Atheros

®

PCIE x1 LAN AR8152, Velocità 10/100 Mb/s

- Supporta Wake-On-LAN

Pannello

 I/O

Panel

posteriore I/O

- 1 x porta PS/2 per mouse

- 1 x porta PS/2 per tastiera

- 1 x Porta VGA/D-Sub

- 6 x porte USB 2.0 già integrate

- 1 x porte LAN RJ-45 con LED (LED azione/collegamento e

  LED velocità)

- Connettore HD Audio: ingresso linea / cassa frontale /

  microfono

54

ASRock  H61M-VGS / H61M-VS  Motherboard

Connettori

- 4 x connettori SATA2 3.0Go/s, sopporta delle funzioni NCQ,

  AHCI e “Hot Plug”

- 1 x Collettore porta stampante

- 1 x collettore porta COM

- Connettore CPU/Chassis/Alimentazione ventola

- 24-pin collettore alimentazione ATX

- 4-pin connettore ATX 12V

- Connettore audio sul pannello frontale

- 2 x Collettore USB 2.0 (supporta 4 porte USB 2.0)

 BIOS

- 32Mb AMI BIOS

- AMI UEFI Legal BIOS con interfaccia di supporto

- Supporta “Plug and Play”

- Compatibile con ACPI 1.1 wake up events

- Supporta jumperfree

- Supporta SMBIOS 2.3.1

- Regolazione multi-voltaggio IGPU, DRAM, PCH, CPU PLL,

  VTT, VCCSA

 CD di

- Driver, Utilità, Software AntiVirus (versione di prova), Suite

supporto

  Software ASRock (Suite CyberLink DVD e Creative Sound

  Blaster X-Fi MB) (OEM e Versione demo)

Caratteristica

- ASRock Extreme Tuning Utility (AXTU) (vedi

ATTENZIONE 5

)

speciale

- Instant Boot

- ASRock Instant Flash (vedi

ATTENZIONE 6

)

- ASRock AIWI (vedi

ATTENZIONE 7

)

- Caricatore ASRock APP Charger (vedi

ATTENZIONE 8

)

- SmartView (vedi

ATTENZIONE 9

)

- ASRock XFast USB (vedi

ATTENZIONE 10

)

- Booster ibrido:

- ASRock U-COP (vedi

ATTENZIONE 11

)

- Boot Failure Guard (B.F.G.)

- Opzione C.C.O. (Combo Cooler Option)

  (vedi

ATTENZIONE 12

)

- LED notturno

Monitoraggio

- Sensore per la temperatura del processore

Hardware

- Sensore temperatura scheda madre

- Indicatore di velocità per la ventola del CPU/Chassis/

Alimentazione

- Ventola CPU/Chassis silenziosa (permette la regolazione

  automatica della ventola dello chassis in base alla temperatura

  della CPU madre)

- Ventola CPU/Chassis con controllo di varie velocità

- Voltaggio: +12V, +5V, +3.3V, Vcore

Italiano

55

ASRock  H61M-VGS / H61M-VS  Motherboard

Italiano

Compatibi-

 -

Microsoft

®

 Windows

®

 7 / 7 64 bit / Vista

TM

 / Vista

TM

64 bit / XP /

 lità SO

  XP 64 bit

 Certi

fi

 cazioni

- FCC, CE, WHQL

- Predisposto ErP/EuP (è necessaria l’alimentazione

  predisposta per il sistema ErP/EuP) (vedi

ATTENZIONE 13

)

 * Per ulteriori informazioni, prego visitare il nostro sito internet: http://www.asrock.com

 AVVISO

Si prega di prendere atto che la procedura di overclocking implica dei rischi, come

anche la regolazione delle impostazioni del BIOS, l’applicazione della tecnologia

Untied Overclocking Technology, oppure l’uso di strumenti di overclocking forniti da

terzi. L’overclocking può in

fl

 uenzare la stabilità del sistema, ed anche provocare

danni ai componenti ed alle periferiche del sistema. La procedura è eseguita a pro

prio rischio ed a proprie spese. Noi non possiamo essere ritenuti responsabili per

possibili danni provocati dall’overclocking.

56

ASRock  H61M-VGS / H61M-VS  Motherboard

ATTENZIONE!

1.  Per il settaggio della “Tecnologia Hyper-Threading”, per favore controllare

pagina 39 del Manuale dell’utente all’interno del CD di supporto.

2.  Questa scheda madre supporta la tecnologia Dual Channel Memory. Prima

di implementare la tecnologia Dual Channel Memory, assicurarsi di leggere

la guida all’installazione dei moduli di memoria, a pagina 14, per seguire

un’installazione appropriata.

3.  A causa delle limitazioni del sistema operativo, le dimensioni effettive della

memoria possono essere inferiori a 4GB per l’accantonamento riservato

all’uso del sistema sotto Windows

®

7 / Vista

TM

 / XP. Per Windows

®

 OS con

CPU 64-bit, non c’è tale limitazione.

4.  La dimensione massima della memoria condivisa viene stabilita dal ven-

ditore del chipset ed e‘ soggetta a modi

fi

 cazioni. Prego fare riferimento al

sito internet Intel

®

 per le ultime informazioni.

5.  L’utilità AXTU (ASRock Extreme Tuning Utility) è uno strumento tutto

in uno per regolare varie funzioni del sistema in un’interfaccia facile da

usare che include monitoraggio hardware, controllo ventola, overclocking,

OC DNA ed IES. Hardware Monitor (Monitoraggio hardware) mostra le

letture principali del sistema. Fan Control (Controllo ventola) mostra la

velocità e la temperatura che possono essere regolate. Overclocking

permette di eseguire l’overclocking della frequenza della CPU per

ottenere le prestazioni ottimali del sistema. OC DNA permette di salvare

le impostazioni OC come un pro

fi

 lo da condividere con gli amici! Gli amici

possono scaricare il pro

fi

 lo OC sul loro sistema operativo per ottenere le

stesse impostazioni OC Il regolatore di tensione di IES (Intelligent Energy

Saver) può ridurre il numero di fasi d’uscita per migliorare l’ef

fi

 cienza

quando i core CPU sono inattivi senza sacri

fi

 care le prestazioni di

computazione. Vistare il nostro per informazioni sulle procedure operative

dell’utilità AXTU (ASRock Extreme Tuning Utility).

 Sito

ASRock:

http://www.asrock.com

6.  ASRock Instant Flash è una utilità Flash BIOS integrata nella Flash ROM.

Questo comodo strumento d’aggiornamento del BIOS permette di aggior-

nare il sistema BIOS senza accedere a sistemi operativi come MS-DOS

or Windows

®

. Con questa utilità, si può premere il tasto <F6> durante il

POST, oppure il tasto <F2> nel menu BIOS per accedere ad ASRock In-

stant Flash. Avviare questo strumento e salvare il nuovo

fi

 le BIOS nell’unità

Flash USB, dischetto (disco

fl

 oppy) o disco rigido; poi si può aggiornare il

BIOS con pochi clic, senza preparare altri dischetti (dischi

fl

 oppy) o altre

complicate utilità Flash. Si prega di notare che l’unità Flash USB o il disco

rigido devono usare il File System FAT32/16/12.

Italiano

57

ASRock  H61M-VGS / H61M-VS  Motherboard

Italiano

7.  I giochi controllati dai movimenti non sono più un’esclusiva Wii. L’utilità

ASRock AIWI introduce un nuovo modo per giocare al PC. ASRock AIWI

è la prima utilità al mondo a trasformare l’iPhone/iPod touch in un joystick

per controllare i videogiochi. Tutto quello che si deve fare è installare l’utilità

ASRock AIWI scaricandola dal sito uf

fi

 ciale ASRock oppure usando il CD

ASRock fornito in dotazione, e scaricare gratuitamente AIWI Lite dall’App

Store sull’iPhone/iPod touch. Collegare il PC ed i dispositivi Apple usando

Bluetooth o la rete WiFi e poi si può iniziare a divertirsi con i giochi con-

trollati dal movimento. Non scordare di vistare regolarmente il sito uf

fi

 ciale

ASRock: forniremo continuamente gli aggiornamenti sui giochi supportati!

 Sito

ASRock:

http://www.asrock.com/Feature/Aiwi/index.asp

8.  Se vuoi un modo rapido e indipendente per caricare i dispositivi Apple,

come iPhone/iPod/iPad Touch, ASRock ha preparato una soluzione

meravigliosa: ASRock APP Charger. Basta installare il driver APP Char-

ger per caricare l’iPhone più rapidamente rispetto al computer, con una

velocità maggiore del 40%. ASRock APP Charger permette di caricare

simultaneamente molti dispositivi Apple in modo rapido e supporta anche il

caricamento continuato quando il PC accede alla modalità di Standby (S1),

Sospensione su RAM (S3), Ibernazione (S4) o Spegnimento (S5). Una

volta installato il driver APP Charger si otterranno prodigi e comodità mai

avuti prima.

 Sito

ASRock:

http://www.asrock.com/Feature/AppCharger/index.asp

9.  SmartView, una nuova funzione di browser Internet, è la pagina iniziale

intelligente di IE che unisce i siti web più visitati, la cronologia, gli amici di

Facebook e il newsfeed in tempo reale in una visione migliorata per una

esperienza Internet più personale. Le schede madri ASRock sono dotate

in modo esclusivo dell’utility SmartView, che consente di mantenersi

sempre in contatto con gli amici. Per utilizzare la funzione SmartView, as-

sicurarsi che la versione del sistema operativo sia Windows

®

 7 / 7 64 bit

/ Vista

TM

 / Vista

TM

 64 bit e che la versione del browser sia IE8. Sito web

ASRock: http://www.asrock.com/Feature/SmartView/index.asp

10.  ASRock XFast USB può accelerare le prestazioni del dispositivo

d’archiviazione USB. Le prestazioni dipendono dalle proprietà del

 dispositivo.

11.  Se il processore si surriscalda, il sistema si chiude automaticamente. Pri-

ma di riavviare il sistema, assicurarsi che la ventolina CPU della scheda

madre funzioni correttamente; scollegare e ricollegare il cavo d’alimen-

tazione. Per migliorare la dissipazione del calore, ricordare di applicare

l’apposita pasta siliconica tra il processore e il dissipatore quando si

installa il sistema.

12.  L’opzione C.C.O. (Combo Cooler Option) fornisce la

fl

 essibilità di impie-

gare tre tipi diversi di dispersori di calore CPU, Socket LGA 775, LGA

1155 e LGA 1156. Notare che non possono essere usate tutte le ventole

CPU 775 e 1156.

58

ASRock  H61M-VGS / H61M-VS  Motherboard

13.  EuP, che sta per Energy Using Product (Prodotto che consuma energia) ,

era una normativa emanata dall’Unione Europea che de

fi

 niva il consumo

energetico del sistema completo. In base all’EuP, l’alimentazione totale

del sistema completo deve essere inferiore a 1,00 W quando è spento.

Per soddisfare la norma EuP sono necessari un alimentatore e una

scheda elettrica predisposti EuP. In base ai suggerimenti Intel l’alimenta-

tore predisposto EuP deve soddisfare lo standard secondo cui l’ef

fi

 cienza

energetica in standby di 5 v è più alta del 50% con un consumo di corren-

te di 100 mA. Per la scelta di un’alimentatore predisposto EuP consiglia-

mo di veri

fi

 care ulteriori dettagli con il produttore.

Italiano

59

ASRock  H61M-VGS / H61M-VS  Motherboard

Italiano

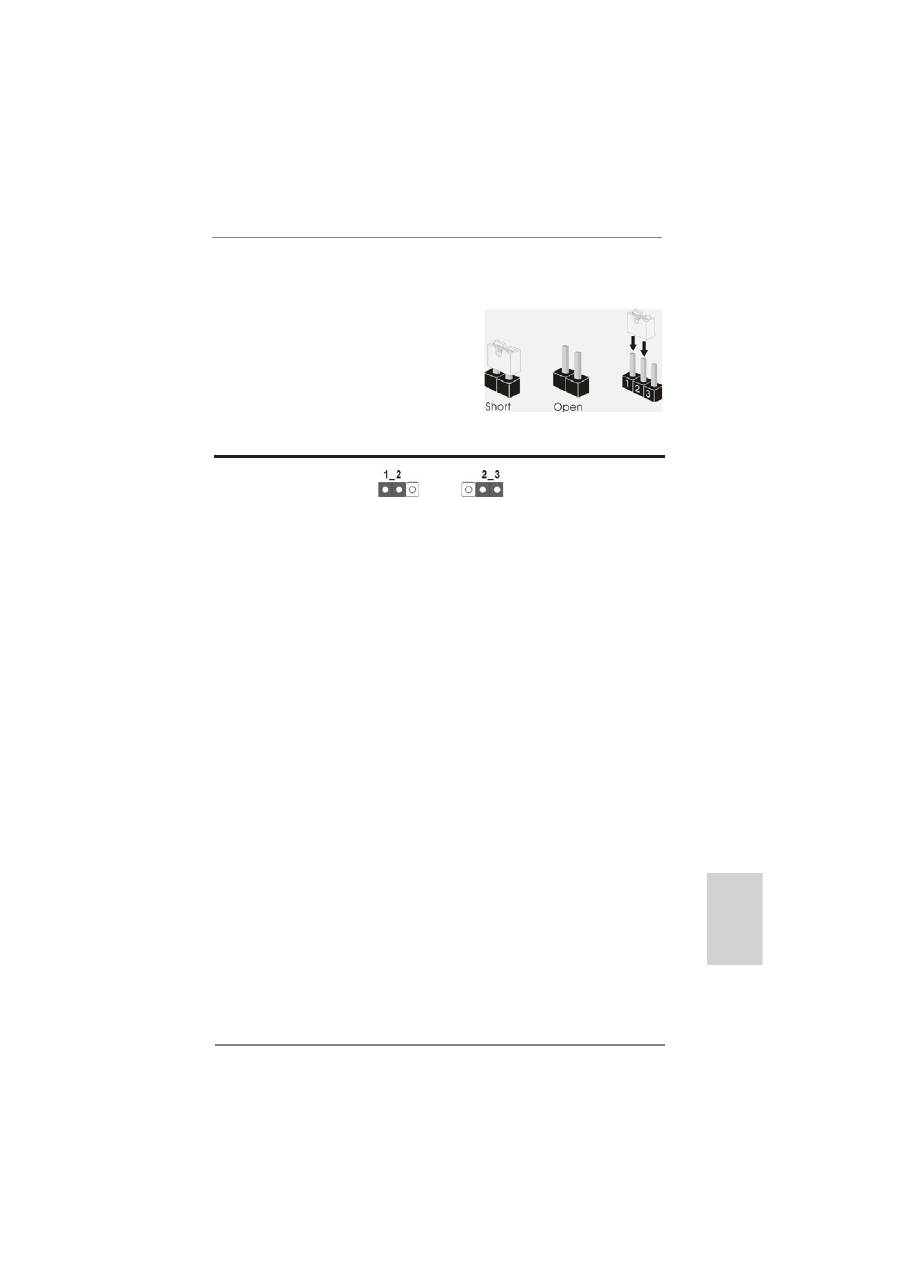

1.3

Setup dei Jumpers

L’illustrazione mostra come sono settati i jump-

er. Quando il ponticello è posizionato sui pin,

il jumper è “CORTOCIRCUITATO”. Se sui pin

non ci sono ponticelli, il jumper è “APERTO”.

L’illustrazione mostra un jumper a 3 pin in cui il

pin1 e il pin2 sono “CORTOCIRCUITATI” quan-

do il ponticello è posizionato su questi pin.

Jumper

Settaggio del Jumper

Resettare la CMOS

(CLRCMOS1)

(vedi p.2 item 20)

Nota:  CLRCMOS1 permette si azzerare i dati nella CMOS. Per cancellare e ripristinare

i parametri del sistema sulla con

fi

 gurazione iniziale, spegnere il computer e

scollegare il cavo d’alimentazione dalla presa di corrente. Attendere 15 secondi,

poi usare un cappuccio jumper per cortocircuitare il pin 2 ed il pin 3 su

CLRCMOS1 per 5 secondi. Tuttavia, si consiglia di non cancellare la CMOS

subito dopo avere aggiornato il BIOS. Se si deve azzerare la CMOS quando si

è completato l’aggiornamento del BIOS, è necessario per prima cosa avviare

il sistema e poi spegnerlo prima di eseguire l’azzeramento della CMOS. No-

tare che password, data, ore, pro

fi

 lo utente prede

fi

 nito, 1394 GUID e indirizzo

MAC saranno cancellati solo se è rimossa la batteria della CMOS.

Azzeramen-

to CMOS

Impostazione

prede

fi

 nita

60

ASRock  H61M-VGS / H61M-VS  Motherboard

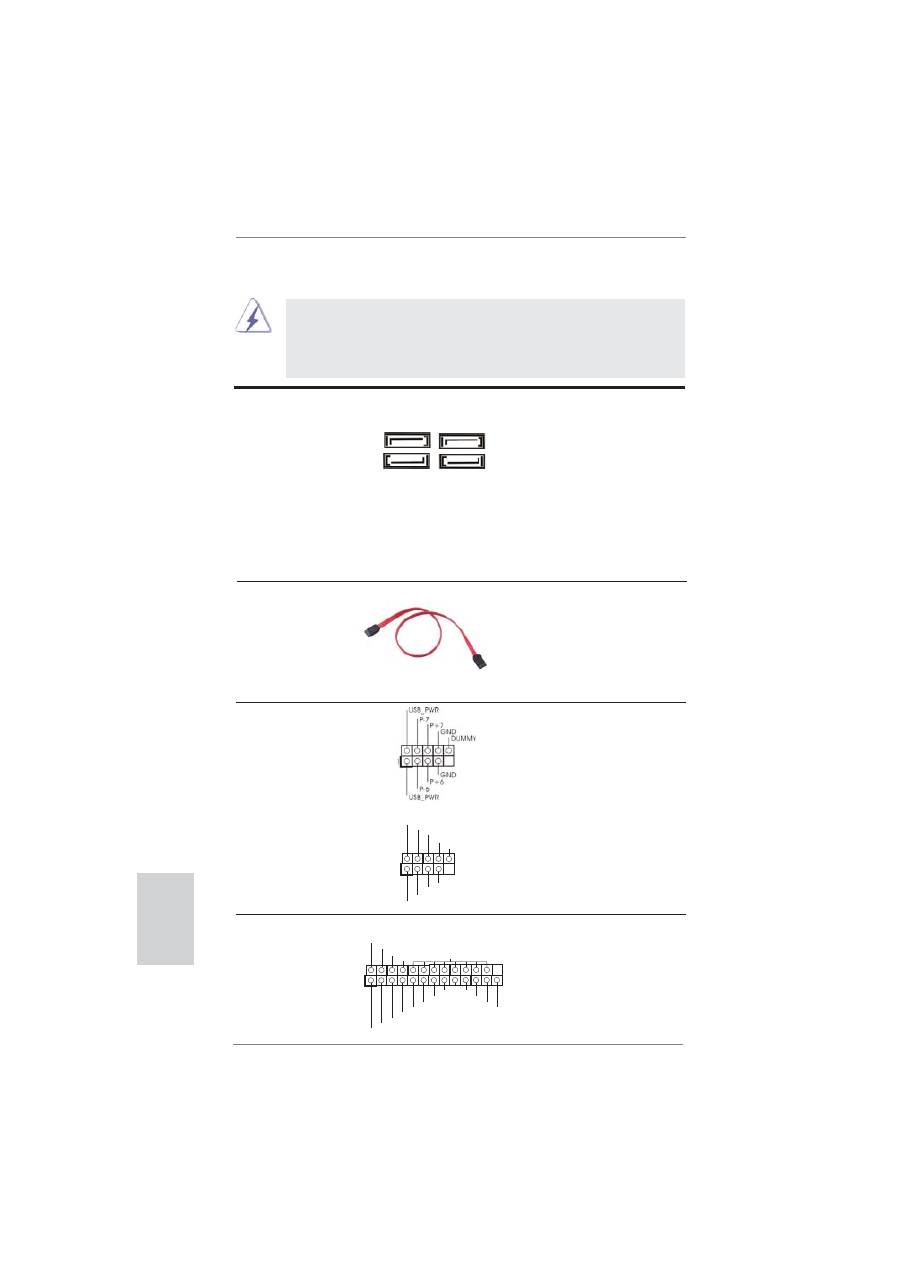

Connettori Serial ATAII

Questi quattro connettori Serial

(SATA2_0: vedi p.2  Nr. 10)

ATAII (SATAII) supportano cavi

(SATA2_1: vedi p.2  Nr. 8)

dati SATA per dispositivi di

(SATA2_2: vedi p.2  Nr. 12)

 immagazzinamento

interni.

(SATA2_3: vedi p.2  Nr. 11)

ATAII (SATAII) supportano cavi

SATA per dispositivi di memoria

interni. L’interfaccia SATAII

attuale permette velocità di

 trasferimento

dati

fi

 no a

 3.0

Gb/s.

1.4

Collettori e Connettori su Scheda

I collettori ed i connettori su scheda NON sono dei jumper. NON instal-

lare cappucci per jumper su questi collettori e connettori. L’installazione

di cappucci per jumper su questi collettori e connettori provocherà

danni permanenti alla scheda madre!

Cavi dati Serial ATA (SATA)

Una o altra estremità del cavo

(Opzionale)

di dati SATA può essere

collegata al disco rigido SATA /

SATAII o al connettore

di SATAII su questa

 cartolina

base.

Collettore USB 2.0

Oltre alle sei porte USB 2.0

(9-pin USB6_7)

 prede

fi

 nite nel pannello I/O, la

(vedi p.2  Nr. 15)

scheda madre dispone di

due intestazioni USB 2.0.

Ciascuna intestazione USB 2.0

supporta due porte USB 2.0.

1

USB_PWR

P-8

GND

DUMMY

USB_PWR

P+8

GND

P-9

P+9

(9-pin USB8_9)

(vedi p.2  Nr. 16)

Italiano

1

AFD#

ERROR#

PINIT#

GND

SLIN#

STB#

SPD0

SPD1

SPD2

SPD3

SPD4

SPD5

SPD6

SPD7

ACK#

BUSY

PE

SLCT

Collettore porta stampante

Questa è un’interfaccia per il

(LPT1 25 pin)

cavo porta stampante che

(vedi p.2 No. 18)

consente di collegare, con

comodità, dispositivi di stampa.

SATA2_1

SATA2_0

SATA2_3

SATA2_2

61

ASRock  H61M-VGS / H61M-VS  Motherboard

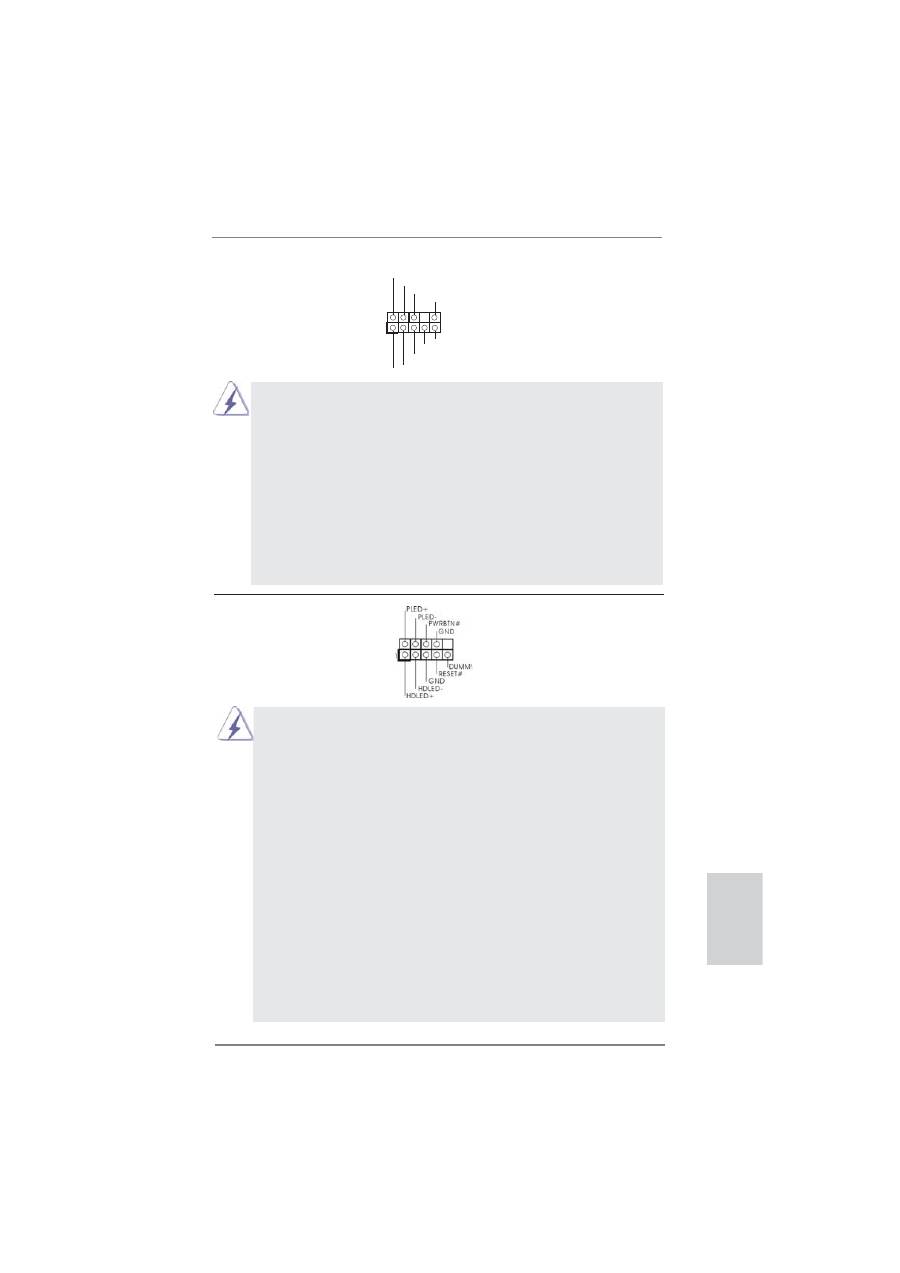

1. La caratteristica HDA (High De

fi

 nition Audio) supporta il rilevamento dei

    connettori, però il pannello dei cavi sul telaio deve supportare la funzione

    HDA (High De

fi

 nition Audio) per far sì che questa operi in modo corretto.

    Attenersi alle istruzioni del nostro manuale e del manuale del telaio per

    installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo nell’intestazione audio

    del pannello anteriore, come indicato di seguito:

    A. Collegare Mic_IN (MIC) a MIC2_L.

    B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L.

    C. Collegare Ground (GND) a Ground (GND).

    D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è

        necessario collegarli per il pannello audio AC’97.

Connettore audio sul

È un’interfaccia per il cavo del

pannello frontale

pannello audio. Che consente

(9-pin HD_AUDIO1)

connessione facile e controllo

(vedi p.2  Nr. 22)

dei dispositivi audio.

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

Italiano

Collegare l’interruttore d’alimentazione, l’interruttore di ripristino,

l’indicatore di stato del sistema del pannello frontale del telaio a questo

header in base all’assegnazione dei pin de

fi

 nita di seguito. Determinare i

pin positivi e negativi prima di collegare i cavi.

PWRBTN (interruttore d’alimentazione):

Va collegato all’interruttore d’alimentazione del pannello frontale del

telaio. Usando l’interruttore d’alimentazione si può con

fi

 gurare il modo in

cui si spegne il sistema.

RESET (interruttore di ripristino):

Va collegato all’interruttore di ripristino del pannello frontale del telaio.

Premere l’interruttore di ripristino per riavviare il sistema se il computer si

blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

Va collegato all’indicatore di stato d’alimentazione del pannello frontale

del telaio. Il LED è acceso quando il sistema è operativo. Il LED continua

a lampeggiare quando il sistema è in stato di standby S1. Il LED è

spento quando il sistema è in stato di sospensione /ibernazione S3/S4

oppure spento (S5).

Collettore pannello di sistema

Questo collettore accomoda

(9-pin PANEL1)

diverse funzioni di sistema

(vedi p.2  Nr. 14)

 pannello

frontale.

62

ASRock  H61M-VGS / H61M-VS  Motherboard

Collettore casse telaio

Collegare le casse del telaio a

(4-pin SPEAKER1)

 questo

collettore.

(vedi p.2  Nr. 13)

Connettore ventolina CPU

Collegare il cavo della ventolina

(4-pin CPU_FAN1)

CPU a questo connettore e far

(vedi p.2  Nr. 3)

 combaciare

il

fi

 lo nero al pin

 terra.

Sebbene la presente scheda madre disponga di un supporto per ventola

CPU a 4 piedini (ventola silenziosa), la ventola CPU a 3 piedini è in

grado di funzionare anche senza la funzione di controllo della velocità

della ventola. Se si intende collegare la ventola CPU a 3 piedini al

connettore della ventola CPU su questa scheda madre, collegarla ai

  piedini

1-3.

Piedini 1-3 collegati

Installazione della ventola a 3 piedini

Connettore alimentazione ATX

Collegare la sorgente

(24-pin  ATXPWR1)

d’alimentazione ATX a questo

(vedi p.2  Nr. 4)

 connettore.

Italiano

Collettori Chassis ed alimentazione ventola

Collegare i cavi della ventola ai

(4-pin CHA_FAN1)

corrispondenti connettori

(vedi p.2  Nr. 9)

facendo combaciare il cavo

nero col pin di terra.

(3-pin PWR_FAN1)

(vedi p.2  Nr. 23)

12

 1

24

13

PWR_FAN_SPEED

GND

+12V

GND

+12V

CHA_FAN_SPEED

FAN_SPEED_CONTROL

GND

+12V

CPU_FAN_SPEED

FAN_SPEED_CONTROL

4  3  2  1

HDLED (LED attività disco rigido):

Va collegato al LED attività disco rigido del pannello frontale del telaio. Il

LED è acceso quando disco rigido legge e scrive i dati.

Il design del pannello frontale può variare in base ai telai. Il modulo di

un pannello frontale può consistere di: interruttore d’alimentazione,

interruttore di ripristino, LED d’alimentazione, LED attività disco rigido,

casse, eccetera. Quando si collega il modulo del pannello frontale a

questo header, assicurarsi che l’assegnazione dei

fi

 li e dei pin sia fatta

  corrispondere

in

modo

appropriato.

63

ASRock  H61M-VGS / H61M-VS  Motherboard

Italiano

Installazione dell’alimentatore ATX a 20 pin

Con questa scheda madre, c’è in dotazione un

connettore elettrico ATX a 24 pin, ma può funzionare lo

stesso se si adotta un alimentatore ATX a 20 pin. Per

usare l’alimentatore ATX a 20 pin, collegare l’alimentatore

con il Pin 1 e il Pin 13.

12

 1

24

13

Connettore ATX 12 V

Collegare un alimentatore ATX

(4-pin  ATX12V1)

12 V a questo connettore.

(vedi p.2  Nr. 2)

Collettore porta COM

Questo collettore porta COM è

(9-pin COM1)

utilizzato per supportare il

(vedi p.2  Nr. 17)

modulo porta COM.
