ASRock  H61M-VGS / H61M-VS  Motherboard

簡體中文

1. 主板簡介

謝謝你采用了華擎 H61M-VGS  /  H61M-VS 主板 , 本主板由華擎嚴格制造 , 質量可靠 ,

穩定性好 , 能夠獲得卓越的性能。本安裝指南介紹了安裝主板的步驟。更加詳細的主

板信息可參看驅動光盤的用戶手冊。

由于主板規格和 BIOS 軟件將不斷升級 , 本手冊之相關內容變更恕不另

行通知。請留意華擎网站上公布的升級版本。你也可以在華擎網站找

到最新的顯卡和 CPU 支持表。

華擎网址：http://www.asrock.com

如果您需要與此主板有關的技術支持 , 請參觀我們的網站以了解您使用機

種的規格信息。

www.asrock.com/support/index.asp

1.1 包裝盒內物品

華擎 H61M-VGS / H61M-VS 主板

(Micro ATX 規格 : 8.9 英吋 X 6.8 英吋 , 22.6 厘米 X 17.3 厘米 )

華擎 H61M-VGS / H61M-VS 快速安裝指南

華擎 H61M-VGS / H61M-VS 支持光盤

兩條 Serial ATA(SATA) 數據線 ( 選配 )

一塊 I/O 擋板

ASRock提醒您

ASRock提醒您

...

為了在 Windows

®

7 / 7 64-bit / Vista

TM

/ Vista

TM

 64-bit 系統中取得

更好的性能，建議您在BIOS中將Storage Configuration（存儲配置）選項

設成AHCI模式。關于BIOS設置程序，請參見支持光盤中的“User Manual”

以了解相詳細信息。

124

ASRock  H61M-VGS / H61M-VS  Motherboard

1.2 主板規格

 架构

- Micro ATX 規格 :

  8.9 英吋 X 6.8 英吋 , 22.6 厘米 X 17.3 厘米

- CPU 供電電路固態電容

 處理器

- 支持第二代 Intel

®

Core

TM

 i7 / i5 / i3 處理器 (LGA1155 針腳 )

- 支持 Intel

®

 Turbo Boost 2.0 技術

- 支持 K- 系列解鎖的 CPU

- 支持 Hyper-Threading 超線程技術（詳見警告 1）

 芯片組

- Intel

®

H61

 系統內存

- 支持雙通道 DDR3 內存技術（見警告 2）

- 配備 2 個 DDR3 DIMM 插槽

- 支持 DDR3 1333/1066 non-ECC、un-buffered 內存

- 最高支持 16GB 系統容量（見警告 3）

擴展插槽

- 1 x PCI Express 2.0 x16 插槽 ( 藍色 @ x16 模式 )

- 1 x PCI Express x1 插槽

 板載顯卡

- Intel

®

HD Graphics 2000/3000

- Pixel Shader 4.1 技術，DirectX 10.1 顯卡

- 最大共享內存 1759MB（見警告 4）

- 支持 D-Sub, 最高分辨率達 2048x1536 @ 75Hz

 音效

- 5.1 聲道高保真音頻 (VIA

®

 VT1705 音頻編解碼器 )

 板載 LAN 功能

- H61M-VGS

  Atheros

®

 PCIE x1 Gigabit LAN AR8151,

  速度 :10/100/1000 Mb/s

- H61M-VS

  Atheros

®

 PCIE x1 LAN AR8152, 速度 :10/100 Mb/s

- 支持网路喚醒（Wake-On-LAN）

 Rear Panel

I/O 界面

 I/O

- 1 個 PS/2 鼠標接口

 ( 后面板輸入 /

- 1 個 PS/2 鍵盤接口

 輸出接口 )

- 1 個 VGA/D-Sub 接口

- 6 個可直接使用的 USB 2.0 接口

- 1 個 RJ-45 局域网接口與 LED 指示燈 (ACT/LINK LED 和

  SPEED LED)

- 高保真音頻插孔：音頻輸入 / 前置喇叭 / 麥克風

 連接頭

- 4 x SATA2 3.0Gb/s 連接頭 , 支持 NCQ, AHCI 和熱插拔功

  能

- 1 x 打印機端口接針

- 1 x 串行接口

- CPU/ 機箱 / 電源風扇接頭

簡體中文

125

ASRock  H61M-VGS / H61M-VS  Motherboard

簡體中文

- 24 針 ATX 電源接頭

- 4 針 12V 電源接頭

- 前置音頻面板接頭

- 2 x USB 2.0 接口 ( 可支持 4 個額外的 USB 2.0 接口 )

 BIOS

- 32Mb AMI BIOS

- AMI UEFI Legal BIOS，支持 GUI

- 支持即插即用（Plug and Play,PnP）

- ACPI 1.1 電源管理

- 支持喚醒功能

- 支持 jumperfree 免跳線模式

- IGPU、DRAM、PCH、CPU PLL、VTT、VCCSA 電壓多功能調節器

 支持光盤

-

驅動程序 , 工具軟件 , 殺毒軟件（測試版本 ), 華擎軟件套

  裝 (CyberLink DVD 套件與 Creative Sound Blaster X-Fi

  MB)(OEM 與試用版 )

 獨家功能

- ASRock Extreme Tuning Utility (AXTU)（詳見警告 5）

- 即時開機功能

- 華擎 Instant Flash（見警告 6）

- 華擎 AIWI（見警告 7）

- 華擎 APP Charger（見警告 8）

- SmartView（見警告 9）

- 華擎 XFast USB（見警告 10）

- Hybrid Booster( 安心超頻技術 ):

  - ASRock U-COP（見警告 11）

  - Boot Failure Guard (B.F.G., 啟動失敗恢復技術 )

- 組合散熱器選項 (C.C.O.)（見警告 12）

- 晚安指示燈

 硬件監控器

- CPU 溫度偵測

- 主板溫度偵測

- CPU/ 機箱 / 電源風扇轉速計

- CPU/ 机箱靜音風扇（允許根据 CPU 溫度自動調整机箱風扇速

  度）

- CPU/ 机箱風扇多速控制

- 電壓範圍：+12V, +5V, +3.3V, 核心電壓

操作系統

- Microsoft

®

Windows

®

7/7 64 位元 /Vista

TM

/Vista

TM

64 位元 /

  XP/XP 64 位元适用于此主板

 認證

- FCC, CE, WHQL

- 支持 ErP/EuP( 需要同時使用支持 ErP/EuP 的電源供應

  器 )（見警告 13）

 * 請參閱華擎網站了解詳細的產品信息 : http://www.asrock.com

126

ASRock  H61M-VGS / H61M-VS  Motherboard

警告

請了解超頻具有不可避免的風險 , 這些超頻包括調節 BIOS 設置、運用異步超

頻技術或使用第三方超頻工具。超頻可能會影響您的系統穩定性 , 甚至會導

致系統組件和設備的損壞。這種風險和代價須由您自己承擔 , 我們對超頻可

能導致的損壞不承擔責任。

    警告！

1、 關于“Hyper-Threading  Technology”（超線程技術）的設置，請參考 CD

光盤中的“User  Manual”( 用戶手冊 ,  英文版 ) 第 39 頁 ,  或是“UEFI

設置程序”第 8 頁 ( 中文版 )。

2、 這款主板支援雙通道內存技術。在您實現雙通道內存技術之前，為能正確

安裝，請確認您已經閱讀了第 14 頁的內存模組安裝指南。

3、 由于操作系統的限制，在 Windows

®

 7 / Vista

TM

/ XP 下，供系統使用的實

際內存容量可能小于 4GB。對於 Windows

®

 操作系統搭配 64 位元 CPU 來說 ,

不會存在這樣的限制。

4、 最大共享內存大小由芯片組廠商定義並且可以更改。請查閱 Intel

®

網

站了解最新資訊。

5、 ASRock Extreme Tuning Utility (AXTU) 是一個多合一的工具，可在用戶

友好的界面中微調不同的系統功能，包括硬件監控、風扇控制、超頻、O C

DNA 和 IES。在 Hardware Monitor（硬件監控）中，顯示系統的主要參數。

在 Fan Control（風扇控制）中，顯示風扇速度和溫度，以便您進行調整。

在 Overclocking（超頻）中，您可以對 CPU 進行超頻，以优化系統性能。

在 OC  DNA 中，您可以將自己的 OC 設置保存為配置文件，并与您的朋友共

享。您的朋友可以將您的 O C 配置文件加載他們的系統中，從而得到相同

的 OC 設置。在 IES（智能節能）中，電壓調節器可以在 CPU 核心空閒時減

少輸出相位數，以提高效率且不影響運計算性能。關于 ASRock  Extreme

Tuning Utility (AXTU) 的操作步驟，請訪問我們的网站。

華擎網站：http://www.asrock.com

6、 華擎 Instant Flash 是一個內建于 Flash ROM 的 BIOS 更新工具程序。這個

方便的 BIOS 更新工具可讓您無需進入操作系統 ( 如 MS-DOS 或 Windows

®

)

即可進行 B I O S 的更新。在系統開机自檢過程中按下 < F6> 鍵或在 B I O S 設

置菜單中按下 <F2> 鍵即可進入華擎 Instant  Flash 工具程序。啟動這一

程序後 , 只需把新的 B I O S 文件保存在 U 盤、軟盤或硬盤中 , 輕鬆點擊鼠

標就能完成 B I O S 的更新 , 而不再需要準備額外的軟盤或其他複雜的更新

程序。請注意 :U 盤或硬盤必須使用 FAT32/64 文件系統。

7、 體驗直觀的運動控制遊戲不再只是 W i i 的特權。華擎 A I W I 實用程序引入

了一種全新的 PC 遊戲操作方法。華擎 AIWI 是世界上首個將您的 iPhone/

iPod  touch 當作遊戲手柄來控制 PC 遊戲的工具。您所要做的只是從華擎

官網或華擎主板的軟件支持光盤中下載 A I W I 實用程序 , 將其安裝到您的

電腦 , 並從 App 商店下載免費的 AIWI  Lite 到您的 iPhone/iPod  touch。

然后將您的 P C 和 A p p l e 設備通過藍牙或無線網絡連接起來 , 您就可以開

始體驗另人興奮的運動控制遊戲了。同時 , 不要忘記定期關注華擎官方網

站 , 我們將持續提供最新支持的遊戲 !

華擎網站 : http://www.asrock.com/Feature/Aiwi/index.asp

簡體中文

127

ASRock  H61M-VGS / H61M-VS  Motherboard

簡體中文

8、 若您想要更快速、更自由地為您的蘋果設備 , 如 i P h o n e / i P a d / i P o d

touch 充電 , 華擎為您提供了一個絕妙的解決方案 - 華擎 APP  Charger。

只需安裝 APP  Charger 驅動程序 , 用電腦為 iPhone 充電最多可比以往快

40%。華擎 APP  Charger 允許您同時為多部蘋果設備快速充電 , 甚至可以

在電腦進入待機 ( S1)、掛起至內存 ( S3)、休眠 ( S4) 或關機 ( S5) 模式下

持續為設備充電。只需安裝了 APP  Charger 驅動程序 , 您立刻就能擁有非

凡的充電體驗。

9、 S m a r t V i e w 是 I n t e r n e t 瀏覽器的一項新功能，它作為 I E 的智能起始頁

面，在一個增強的視圖中提供您經常訪問的网站、您的遊覽歷史記錄、

您的 F a c e b o o k 朋友、以及您的實時新聞來源，可為您提供更具個性化的

Internet 体驗。華擎主板專門配備 SmartView 應實用程序，可幫助您隨

時与朋友保持聯系。為使用 SmartView 功能，請确保您操作系統的版本是

Windows

®

 7 / 7 64 位元 / Vista

TM

 / Vista

TM

 64 位元，瀏覽器的版本是

IE8。華擎网站：http://www.asrock.com/Feature/SmartView/index.asp

10、 華擎 XFast  USB 可以提升 USB 存儲設備性能。性能可能因設備特性不同而

存在差异。

11、 當檢測到 CPU  過熱問題時，系統會自動關機。在您重新啟動系統之前，請

檢查主板上的 C P U 風扇是否正常運轉並拔出電源線，然后再將它插回。為

了提高散熱性，在安裝 PC 系統時請在 CPU 和散熱器之間涂一層導熱膠。

12、 組合散熱器選項 ( C . C . O . ) 提供靈活的選項 , 讓您可使用三種不同的 C P U

散熱器類型 , 分別是 L G A775, L G A1155 與 L G A1156。請注意 : 並非所有的

775 和 1156 CPU 風扇都支持此功能。

13、 EuP, 全稱 Energy  Using  Product( 能耗產品 ), 是歐盟用來定義完整系統

耗電量的規定。根據 E u P 的規定 , 一個完整系統在關機模式下的交流電總

消耗必須在 1.00W 以下。為滿足 E u P 標準 , 您需要同時具備支持 E u P 的主

板和支持 EuP 的電源供應器。根據 Intel

®

的建議 , 支持 EuP 的電源供應器

必須滿足在 100m A 電流消耗時 ,5V s b 電源效率高于 50%。有關支持 E u P 的

電源供應器選擇方面的更多細節 , 我們建議您諮詢電源供應器的製作商。

128

ASRock  H61M-VGS / H61M-VS  Motherboard

默認設置

清除 CMOS

1.3 跳線設置

插圖所示的就是設置跳線的方法。當跳線

帽 放 置 在 針 腳 上 時 , 這 個 跳 線 就 是“ 短

接”。如果針腳上沒有放置跳線帽 ,  這個

跳線就是“開路”。插圖顯示了一個 3 針

腳的跳線 , 當跳線帽放置在針腳 1 和針腳 2

之間時就是“短接”。

接腳

設定

清除 CMOS

(CLRCMOS1, 3 針腳跳線 )

( 見第 2 頁第 20 項 )

注意：

C L R C M O S1 允 許 您 清 除 C M O S 中 的 數 据。 如 要 清 除 并 將 系 統 參 數 恢 复 至 默 認

設置，請關閉計算机，然后從電源插座上拔掉電源線。等待 15 秒后，使用跳

線帽將 C L R C M O S1 上的插針 2 和插針 3 短接 5 秒。但是，請勿在更新 B I O S 后

立即清除 C M O S。如果需要在更新 B I O S 后立即清除 C M O S，必須在執行 C M O S

清除操作之前，先啟動然后關閉系統。請注意，只有取出 C M O S 電池，密碼、

日期、時間、用戶默認配置文件、1394 GUID 和 MAC 地址才會被清除。

簡體中文

129

ASRock  H61M-VGS / H61M-VS  Motherboard

簡體中文

Serial ATAII 接口

這裡有四組 Serial ATAII

(SATA2_0: 見第 2 頁第 10 項 )

(SATAII) 接口支持 Serial

(SATA2_1: 見第 2 頁第 8 項 )

(SATA) 數據線作為內部儲存

(SATA2_2: 見第 2 頁第 12 項 )

設置。目前 SATAII 界面理論

(SATA2_3: 見第 2 頁第 11 項 )

上可提供高達 3.0Gb/s 的數

據傳輸速率。

Serial ATA (SATA)

SATA 數據線的任意一端均可

數據線

連接 SATA/SATAII 硬

( 選配 )

盤或者主板上的 SATAII 接口。

1.4 板載接頭和接口

板載接頭和接口不是跳線。切勿將跳線帽放置在這些接頭和接口上。將

跳線帽放置在接頭和接口上將會導致主板的永久性損壞！

USB 2.0 擴展接頭

除了位於 I/O 面板的六個默

(9 針 USB6_7)

認 USB 2.0 接口之外，這款

( 見第 2 頁第 15 項 )

主板有兩組 USB 2.0 接針。

這組 USB 2.0 接針可以支持

兩個 USB 2.0 接口。

(9 針 USB8_9)

( 見第 2 頁第 16 項 )

1

USB_PWR

P-8

GND

DUMMY

USB_PWR

P+8

GND

P-9

P+9

SATA2_1

SATA2_0

SATA2_3

SATA2_2

1

AFD#

ERROR#

PINIT#

GND

SLIN#

STB#

SPD0

SPD1

SPD2

SPD3

SPD4

SPD5

SPD6

SPD7

ACK#

BUSY

PE

SLCT

打印機端口接針

這是一個連接打印機端口的

(25 針 LPT1)

接口，方便您連接打印機設

( 見第 2 頁第 18 項 )

備。

前置音頻面板接頭

可以方便連接音頻設備。

(9 針 HD_AUDIO1)

( 見第 2 頁第 22 項 )

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

130

ASRock  H61M-VGS / H61M-VS  Motherboard

          1. 高保真音頻 (High Definition Audio, HDA) 支持智能音頻接口檢測功能

             (Jack Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我

             們提供的手冊和機箱手冊上的使用說明安裝您的系統。

          2. 如果您使用 AC’97 音頻面板 , 請按照下面的步驟將它安裝到前面板音頻接針 :

A. 將 Mic_IN(MIC) 連接到 MIC2_L。

B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到

OUT2_L。

C. 將 Ground(GND) 連接到 Ground(GND)。

D. MIC_RET 和 OUT_RET 僅用于 HD 音頻面板。您不必將它們連接到

AC’97 音頻面板。

系統面板接頭

這個接頭提供數個系統前面

(9 針 PANEL1)

板功能。

( 見第 2 頁第 14 項 )

根據下面的針腳說明連接機箱上的電源開關、重啟按鈕與系統狀態

指示燈到這個排針。根據之前請注意針腳的正負極。

PWRBTN( 電源開關 ):

連接機箱前面板的電源開關。您可以設置用電源鍵關閉系統的方式。

RESET( 重啟開關 ):

連接機箱前面板的重啟開關。當電腦死機且無法正常重新啟動時 , 可

按下重啟開關重新啟動電腦。

PLED( 系統電源指示燈 ):

連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。

當系統處于 S1 待機模式時 , 此指示燈保持閃爍。當系統處于 S3/S4 待

機模式或關機 (S5) 模式時 , 此指示燈熄滅。

HD LED( 硬盤活動指示燈 ):

連接機箱前面板的硬盤動作指示燈。當硬盤正在讀取或寫入數據時 ,

此指示燈亮起。

前面板設計因機箱不同而有差異。前面板模塊一般由電源開關、

重啟開關、電源指示燈、硬盤動作指示燈、喇叭等構成。將您的機

箱前面板連接到此排針時 , 請確認連接線與針腳上的說明相對應。

機箱喇叭接頭

請將機箱喇叭連接到這個接

(4 針 SPEAKER1)

頭。

( 見第 2 頁第 13 項 )

簡體中文

131

ASRock  H61M-VGS / H61M-VS  Motherboard

簡體中文

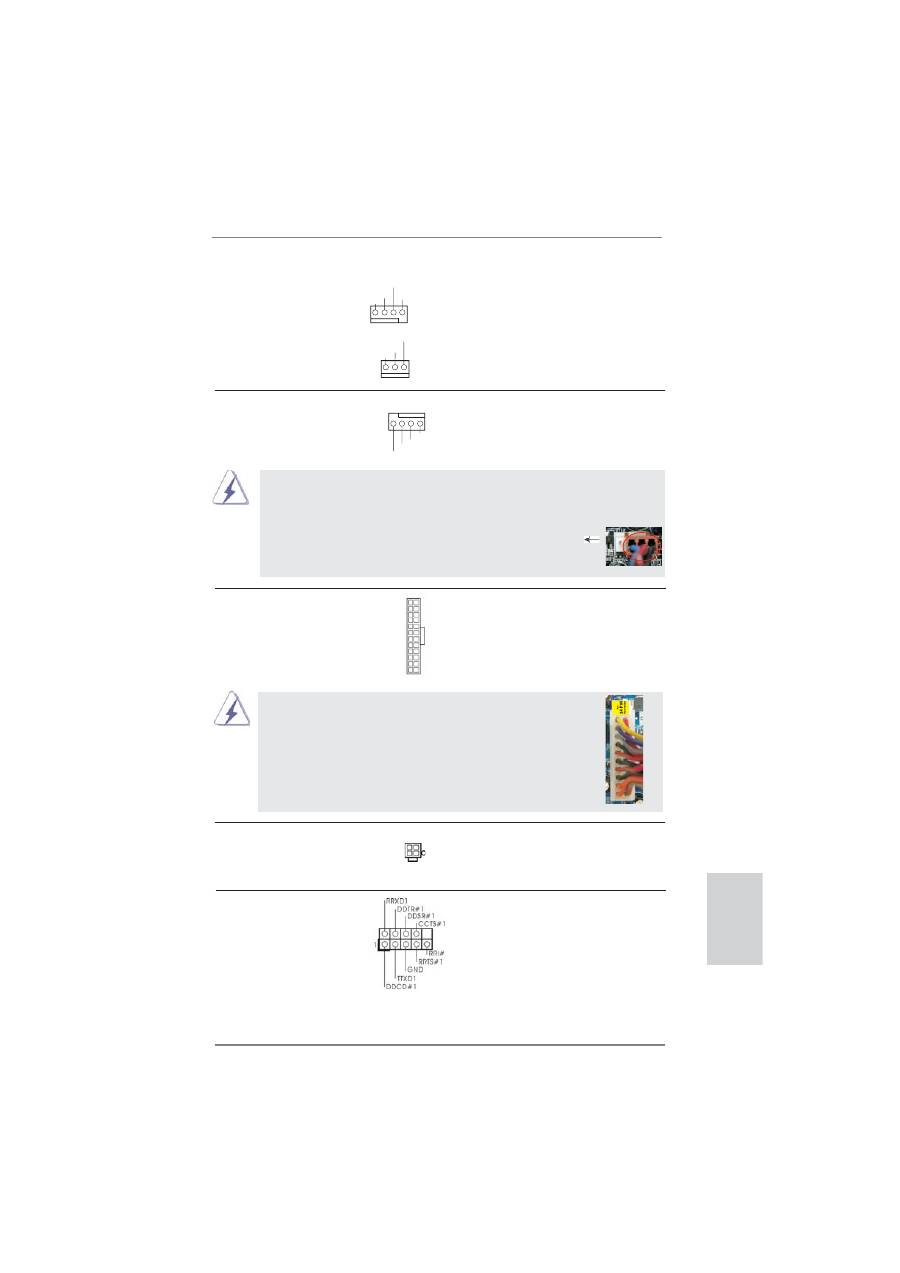

雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的

3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇

連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。

3-Pin 風扇的安裝

Pin 1-3 連接

CPU 風扇接頭

請將 CPU 風扇連接線接到這個

(4 針 CPU_FAN1)

接頭，並讓黑線與接地的針腳

( 見第 2 頁第 3 項 )

相接。

ATX 電源接頭

請將 ATX 電源供應器連接到這

(24 針 ATXPWR1)

個接頭。

( 見第 2 頁第 4 項 )

機箱 , 電源風扇接頭

請將風扇連接線接到這個

(4 針 CHA_FAN1)

接頭，並讓黑線與接地的針腳

( 見第 2 頁第 9 項 )

相接。

(3 針 PWR_FAN1)

( 見第 2 頁第 23 項 )

12

 1

24

13

PWR_FAN_SPEED

GND

+12V

GND

+12V

CHA_FAN_SPEED

FAN_SPEED_CONTROL

GND

+12V

CPU_FAN_SPEED

FAN_SPEED_CONTROL

4  3  2  1

串行接口連接器

這個 COM1 端口支持一個串行

(9 針 COM1)

接口的外設。

( 見第 2 頁第 17 項 )

雖然此主板提供 24-pin ATX 電源接口 , 但是您仍然可以使用

傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順著

Pin 1 和 Pin 13 插上電源接頭。

20-Pin ATX 電源安裝說明

12

 1

24

13

ATX 12V 接頭

請將一個 ATX 12V 電源供應

(4 針 ATX12V1)

器接到這個接頭。

( 見第 2 頁第 2 項 )
