ASRock H61M-GS: 1. Introdução

93

ASRock  H61M-GS / H61M-S  Motherboard

Po

rtuguês

1. Introdução

Gratos por comprar nossa placa–mãe

H61M-GS / H61M-S

 um produto con

fi

 ável

feito com ASRock um estrito controle de qualidade consistente. Com um excelente

desempenho, essa placa é dotada de um projeto robusto que atende a ASRock de

compromisso com a qualidade e durabilidade.

Este Guia de Instalação Rápida apresenta a placa-mãe e o guia de instalação pas-

so a passo. Mais informações detalhadas sobre a placa-mãe podem ser encontra-

das no manual do usuário do CD de suporte.

Porque as especi

fi

 cações da placa mãe e o software de BIOS

poderiam ser atualizados, o conteúdo deste manual pode ser

cambiado sem aviso. Em caso de qualquer modi

fi

 cação deste

manual, a versão atualizada estará disponível no website de ASRock

sem prévio aviso. Pode também encontrar as listas das mais recentes

placas VGA e das CPUs suportadas no site da web da ASRock.

Website de ASRock    http://www.asrock.com

Se precisar de apoio técnico em relação a este placa-mãe, por favor

visite o nosso sítio da internet para informação especí

fi

 ca acerca do

modelo que está a utilizar.

 www.asrock.com/support/index.asp

1.1 Este pacote contém

Placa-mãe ASRock

H61M-GS / H61M-S

(Formato Micro ATX: 9,6 pol. x 7,8 pol., 24,4 cm x 19,8 cm)

Guia de instalação rápida da ASRock

H61M-GS / H61M-S

CD de suporte da placa ASRock

H61M-GS / H61M-S

Dois cabo de dados ATA Serial (SATA) (Opcional)

Uma proteção I/O

A ASRock recorda-lhe...

Para obter melhor desempenho em Windows

®

 7 / 7 64-bit / Vista

TM

 /

Vista

TM

 64-bit, recomendamos que de

fi

 na a opção Con

fi

 guração  de Ar-

mazenamento na BIOS para o modo AHCI. Para mais detalhes acerca

da con

fi

 guração da BIOS consulte o “Manual de utilizador” no nosso CD

de suporte.

94

ASRock  H61M-GS / H61M-S  Motherboard

Po

rtuguês

1.2 Especificações

 Plataforma

- Formato Micro ATX: 9,6 pol. x 7,8 pol., 24,4 cm x 19,8 cm

- Condensador Solid para alimentação da CPU

CPU

- Suporta Intel

®

 Core

TM

 i7 / i5 / i3 de 3ª e 2ª geração no pacote

  LGA1155

- Suporta a tecnologia Intel

®

 Turbo Boost 2.0

- Suporta K-Series desbloqueado CPU

- Suporta a tecnologia Hyper-Threading (veja o

AVISO 1

)

Chipsets

 -

Intel

®

 H61

- Suporta a tecnologia Rapid Start da Intel

®

 e a tecnologia

  Smart Connect

Memória

- Suporte à tecnologia de memória de duplo canal

   (veja o

AVISO 2

)

- 2 x slots de DDR3 DIMM

 - Suporte para memória não intermédia DDR3 1600/1333/1066,

  não ECC (DDR3 1600 com Intel

®

 Ivy Bridge CPU, DDR3 1333

  com processadores Intel

®

 Sandy Bridge CPU)

 - Capacidade máxima de memória do sistema: 16GB

   (veja o

AVISO 3

)

- Suporta Extreme Memory Pro

fi

 le (XMP)1.3/1.2 da Intel

®

com

  CPU Ivy Bridge da Intel

®

 Slots de

-

1 x slot de PCI Express 3.0 x16 (modo azul @ x16)

Expansão

  * O modo PCIE 3.0 apenas é suportado com a CPU Ivy Bridge

    da Intel

®

 A CPU Sandy Bridge da Intel

®

 apenas suporta o

    modo PCIE 2.0.

- 2 x slot de PCI Express 2.0 x1

VGA integrado

* As saídas Intel

®

 HD Graphics Built-in Visuals e VGA são

  suportadas apenas por processadores com GPU integrada.

- Suporta Intel

®

 HD Graphics Embutido Visuals: Intel

®

 Quick

  Sync Video 2.0, Intel

®

 InTru

TM

 3D, Intel

®

 Clear Video HD

  Technology, Intel

®

 Insider

TM

, Intel

®

 HD Graphics 2500/4000

  com CPU Ivy Bridge da Intel

®

- Suporta Intel

®

 HD Graphics Embutido Visuals: Intel

®

 Quick

  Sync Video, Intel

®

 InTru

TM

 3D, Intel

®

 Clear Video HD

  Technology, Intel

®

 HD Graphics 2000/3000, Intel

®

 Advanced

  Vector Extensions (AVX) com CPU Sandy Bridge da Intel

®

- Pixel Shader 5.0, DirectX 11 com Intel

®

 Ivy Bridge CPU, Pixel

  Shader 4.1, DirectX 10.1 com processadores Intel

®

 Sandy

  Bridge CPU

 - Memória partilhada máxima 1760MB com CPU Ivy Bridge da

95

ASRock  H61M-GS / H61M-S  Motherboard

Po

rtuguês

  Intel

®

. Memória partilhada máxima 1759MB com CPU Sandy

  Bridge da Intel

®

. (veja o

AVISO 4

)

- Porta de saída VGA dupla: suporta portas DVI-D e D-Sub

  através de controladores de visualização independentes

- Suporta DVI com resolução máxima até 1920x1200 @

  60Hz

- Suporta D-Sub com resolução máxima até 2048x1536 @

  75Hz

- Suportar HDCP função com DVI porta

- Suportar 1080p Blu-ray (BD) / HD-DVD playback com DVI

  porta

Áudio

 - Áudio de alta de

fi

 nição de canal 5.1 (Codec de áudio

   Realtek ALC662)

LAN

- H61M-GS

Atheros

®

 PCIE x1 Gigabit LAN AR8151,

  Velocidade 10/100/1000 Mb/s

- H61M-S

Atheros

®

 PCIEx1 LAN AR8152, Velocidade 10/100 Mb/s

- Suporta Wake-On-LAN

- Suporta PXE

Entrada/Saída

I/O

Panel

pelo painel

 - 1 x porta para mouse PS/2

traseiro

 - 1 x porta para teclado PS/2

 - 1 x porta D-Sub

- 1 x porta DVI-D

 - 6 x portas USB 2.0 padrão

 - 1 x porta LAN RJ-45 com LED (LED ACT/LIG e LED

   VELOCIDADE)

 - Áudio Jack: saída / entrada de linha / microfone + porta

   de jogos

 Conectores

-

4 x conectores SATA2, suporte a taxa de transferência

  de dados de até 3,0 Gb/s, suporte NCQ, AHCI e “conexão

  a quente”

- 1 x Conector do módulo de infravermelho

- 1 x Conector de Porta de Impressão

- 1 x conector da porta COM

- Conector do ventilador da CPU/chassis/energia

- Conector de força do ATX de 24 pinos

- Conector ATX 12 V de 8 pinos

- Conector Áudio do painel frontal

- 2 x cabezal USB 2.0 (suporta 4 portas USB 2.0)

96

ASRock  H61M-GS / H61M-S  Motherboard

Po

rtuguês

BIOS

- 32Mb BIOS AMI

- BIOS UEFI o

fi

 cial da AMI com suporte para GUI

- Suporta dispositivos “Plug and Play”

- ACPI 1.1 atendendo a eventos de “wake up”

- Suporta dispositivos sem jumper

- Suporte para SMBIOS 2.3.1

- IGPU, DRAM, PCH, CPU PLL, VTT, VCCSA Voltage

  Multi-adjustment

 CD de suporte

- Controladores, utilitários, software antivírus (Experimentacao

  Versao), CyberLink MediaEspresso 6.5 versão de

  demonstração, ASRock MAGIX Multimedia Suite - OEM

 Funcionalidade

- ASRock Extreme Tuning Utility (AXTU) (veja o

AVISO 5

)

 Única

- ASRock Instant Boot

- ASRock Instant Flash (veja o

AVISO 6

)

- ASRock APP Charger (veja o

AVISO 7

)

- ASRock SmartView (veja o

AVISO 8

)

- ASRock XFast USB (veja o

AVISO 9

)

- ASRock XFast LAN (veja o

AVISO 10

)

- ASRock XFast RAM (veja o

AVISO 11

)

- Booster híbrido:

- ASRock U-COP (veja o

AVISO 12

)

- B.F.G. (Boot Failure Guard)

- Suporta para a tecnologia C.C.O. (Combo Cooler Option)

  (veja o

AVISO 13

)

- Good Night LED

Monitor do HW

- Sensores de temperature do procesador

- Medição de temperatura da placa-mãe

- Tacômetros de ventilador do Processador/chassis/energia

- Ventoinha silenciosa para a CPU/chassis (Permitir velocidade

  Chassis Auto-Ajuste de temperatura da CPU)

- CPU/Chassis Fan Controle Multi-Velocidade

- Monitoramento de voltagem : +12 V, +5 V, +3.3 V, Vcore

Sistema

- Microsoft

®

 Windows

®

 7 / 7 de 64 bits / Vista

TM

/ Vista

TM

de 64

Operacional

  bits / XP / XP de 64 bits

 Certi

fi

 cações

- FCC, CE, WHQL

- “ErP/EuP Ready” (é necessária alimentação eléctrica “ErP/

  EuP Ready”) (veja o

AVISO 14

)

* Para informações mais detalhadas por favor visite o nosso sítio Web:

   http://www.asrock.com

97

ASRock  H61M-GS / H61M-S  Motherboard

Po

rtuguês

AVISO!

1.  Sobre a con

fi

 guração da “Tecnologia Hyper Threading”, consulte a

página 42 do Manual do Usuário no CD de suporte. (Somente inglês)

2.  Esta placa-mãe suporta a tecnologia de memória de duplo canal. Antes

de implementar a tecnologia de memória de duplo canal, certi

fi

 que-se

de ler o guia de instalação dos módulos de memória na página 15.

3.  Devido às limitações do sistema operativo, o tamanho real da memória

pode ser inferior a 4 GB uma vez que uma parte desta está reservada

para utilização pelo sistema operativo no âmbito do Windows

®

7 /

Vista

TM

 / XP. No caso da CPU de 64 bits do Windows

®

 OS, esta limita-

ção não existe. Pode usar a função ASRock XFast RAM para utilizar a

memória que o Windows

®

 não pode utilizar.

4.  O máximo tamanho de memória compartilhada é de

fi

 nido por vendedor

de chipset e é sujeito a mudar. Veri

fi

 que o Intel

®

 website para a última

informação.

5.  ASRock Extreme Tuning Utility (AXTU) é uma ferramenta completa para

ajustar diferentes funções do sistema através de uma interface fácil

de utilizar, que inclui o Monitor de Hardware, Controlo de Ventoinha,

Overclocking, OC DNA e IES. O Monitor de Hardware, exibe as princi-

pais informações do sistema. O Controlo de Ventoinha, permite ajustar

a velocidade da ventoinha e a temperatura. Em Overclocking, poderá

ajustar a frequência da CPU para melhorar o desempenho do sistema.

Em OC DNA, pode guardar as suas de

fi

 nições de OC como um per

fi

 l

e partilhar com os seus amigos. Os seus amigos poderão carregar o

per

fi

 l de OC nos seus sistemas para obter as mesmas de

fi

 nições de OC.

Em IES (Poupança de Energia Inteligente), o regulador de tensão pode

reduzir o número de fases de saída para aumentar a e

fi

 ciência quando

os núcleos de CPU estiverem inactivos sem diminuir o desempenho de

processamento. Visite a nossa página Web para obter instruções acerca

da utilização do ASRock Extreme Tuning Utility (AXTU).

Página Web da ASRock: http://www.asrock.com

AVISO

Tenha em atenção que a operação de overclocking envolve alguns riscos, nomeadamente

no que diz respeito ao ajuste das de

fi

 nições do BIOS, à aplicação da tecnologia Untied

Overclocking ou à utilização de ferramentas de overclocking de terceiros. O overclocking

pode afectar a estabilidade do seu sistema ou até mesmo causar danos ao nível dos

componentes e dispositivos que integram o sistema. Esta operação é da total

responsabilidade do utilizador. Não nos responsabilizamos pelos possíveis danos

resultantes do overclocking.

98

ASRock  H61M-GS / H61M-S  Motherboard

Po

rtuguês

6.  ASRock Instant Flash est un utilitaire de

fl

 ash du BIOS

fl

 ash intégré dans

la ROM Flash. Cet outil pratique de mise à jour du BIOS vous permet de

mettre à jour le BIOS du système sans entrer d’abord dans un système

d’exploitation tel que MS-DOS ou Windows

®

. Avec cet utilitaire, vous

pouvez appuyer sur la touche <F6> pendant le POST ou

sur la touche <F2> durant le menu de con

fi

 guration du BIOS pour accé-

der à ASRock Instant Flash. Lancez simplement cet outil et

enregistrez le nouveau

fi

 chier BIOS sur votre lecteur

fl

 ash USB, sur une

disquette ou un disque, avant de pouvoir mettre à jour votre BIOS en

quelques clics seulement, sans préparer de disquette supplémentaire ni

d’autre utilitaire

fl

 ash compliqué. Veuillez noter que le lecteur

fl

 ash USB

ou le disque dur doit utiliser le système de

fi

 chiers FAT32/16/12.

7.  Se pretende carregar os seus dispositivos Apple, como o iPhone/iPod/

iPad Touch, de forma mais rápida e menos limitada, a ASRock preparou

para si uma solução fantástica, o ASRock APP Charger. Instale o contro-

lador APP Charger para que o seu iPhone carregue mais rapidamente a

partir do computador, até 40% mais rápido do que antes. O ASRock APP

Charger permite-lhe carregar rapidamente vários dispositivos Apple em

simultâneo e suporta até o carregamento quando o seu PC entrar em

modo de Espera (S1), Suspensão (S3), Hibernação (S4) ou desligado

(S5). Com o controlador APP Charger instalado, poderá desfrutar facil-

mente da melhor experiência de carregamento.

Web site da ASRock: http://www.asrock.com/Feature/AppCharger/index.

asp

8.  O SmartView, uma nova função para navegadores de Internet, é uma

página inicial inteligente para o IE que combina os seus sites mais

visitados, o seu histórico, os seus amigos do Facebook e o seu feed de

notícias em tempo real numa página avançada para oferecer uma expe-

riência de Internet mais pessoal. As placas principais da ASRock estão

equipadas exclusivamente com o utilitário SmartView que lhe

permite manter-se facilmente em contacto com os seus amigos. Para

utilizar a funcionalidade SmartView, certi

fi

 que-se de que a sua versão de

SO é Windows

®

 7 / 7 64 bit / Vista

TM

 / Vista

TM

 64 bit, e que a versão do

seu navegador é IE8. Página Web da ASRock: http://www.asrock.com/

Feature/SmartView/index.asp

9.  O ASRock XFast USB pode aumentar a velocidade dos dispositivos de

armazenamento USB. A velocidade poderá depender das propriedades

dos dispositivos.

10.  A ASRock XFast LAN proporciona um acesso à Internet mais rápido, que

inclui os benefícios abaixo. Prioritização de Aplicações LAN: O utilizador

pode con

fi

 gurar a prioridade da aplicação de forma ideal e/ou pode

adicionar novos programas. Menor Latência nos Jogos: Depois de de

fi

 nir

maior prioridade para o jogo on-line, pode baixar a latência no jogo.

Traf

fi

 c Shaping: Pode assistir a vídeos do Youtube em HD e transferir

fi

 cheiros em simultâneo. Análise em tempo real dos seus dados: Com

a janela de estado, pode reconhecer facilmente os

fl

 uxos de dados das

suas transferências actuais.

99

ASRock  H61M-GS / H61M-S  Motherboard

Po

rtuguês

11.  ASRock XFast RAM é uma nova função incluída ao utilitário ASRock Ex-

treme Tuning Utility (AXTU). Esta função utiliza totalmente o espaço de

memória que não pode ser utilizado pela CPU no SO Windows

®

 OS de

32 bits. A função ASRock XFast RAM diminui o tempo de carregamento

de Web sites visitados anteriormente, tornando a navegação na Internet

mais rápida. E aumenta 5 vezes a velocidade do Adobe Photoshop. Out-

ra vantagem da função ASRock XFast RAM é a redução da frequência

de acesso aos SSD ou HDD aumentando assim a sua duração.

12.  Assim que se detecta um superaquecimento na CPU, o sistema se desli-

ga automaticamente e o botão de energia do chassis

fi

 ca inativo.Cheque

o ventilador da CPU na placa–mãe, para veri

fi

 car se está funcionando

corretamente antes de religar o sistema.  Para melhorar a dissipação de

calor, lembre-se de aplicar o material de interface térmica entre o proces-

sador e o dissipador de calor.

13.  O Combo Cooler Option (C.C.O.) oferece uma opção

fl

 exível para adop-

tar diferentes tipos de dissipadores de CPU, Socket LGA 775, LGA 1155

e LGA 1156. Tenha em atenção que nem todos os dissipadores de CPU

775 e 1156 poderão ser utilizados.

14.  EuP, que signi

fi

 ca Energy Using Product (Produto que Utiliza Energia),

foi uma provisão regulada pela União Europeia para de

fi

 nir o consumo

de energia para o sistema concluído. De acordo com a EuP, a corrente

AC total do sistema concluído deverá ser inferior a 1.00W no estado de

modo desligado. Para satisfazer a norma EuP, é necessário uma placa-

mãe e uma fonte de alimentação eléctrica que estejam em conformidade

com a norma EuP. De acordo com a sugestão da Intel, a fonte de alimen-

tação em conformidade com a norma EuP deve satisfazer o padrão, isto

é, a e

fi

 ciência energética de reserva de 5v deve ser superior a 50% com

um consumo de corrente de 100 mA. Para selecção da fonte de alimen-

tação em conformidade com a norma EuP, recomendamos que con

fi

 rme

com o fabricante da fonte de alimentação para mais detalhes.

100

ASRock  H61M-GS / H61M-S  Motherboard

Po

rtuguês

1.3 Configuração dos Jumpers

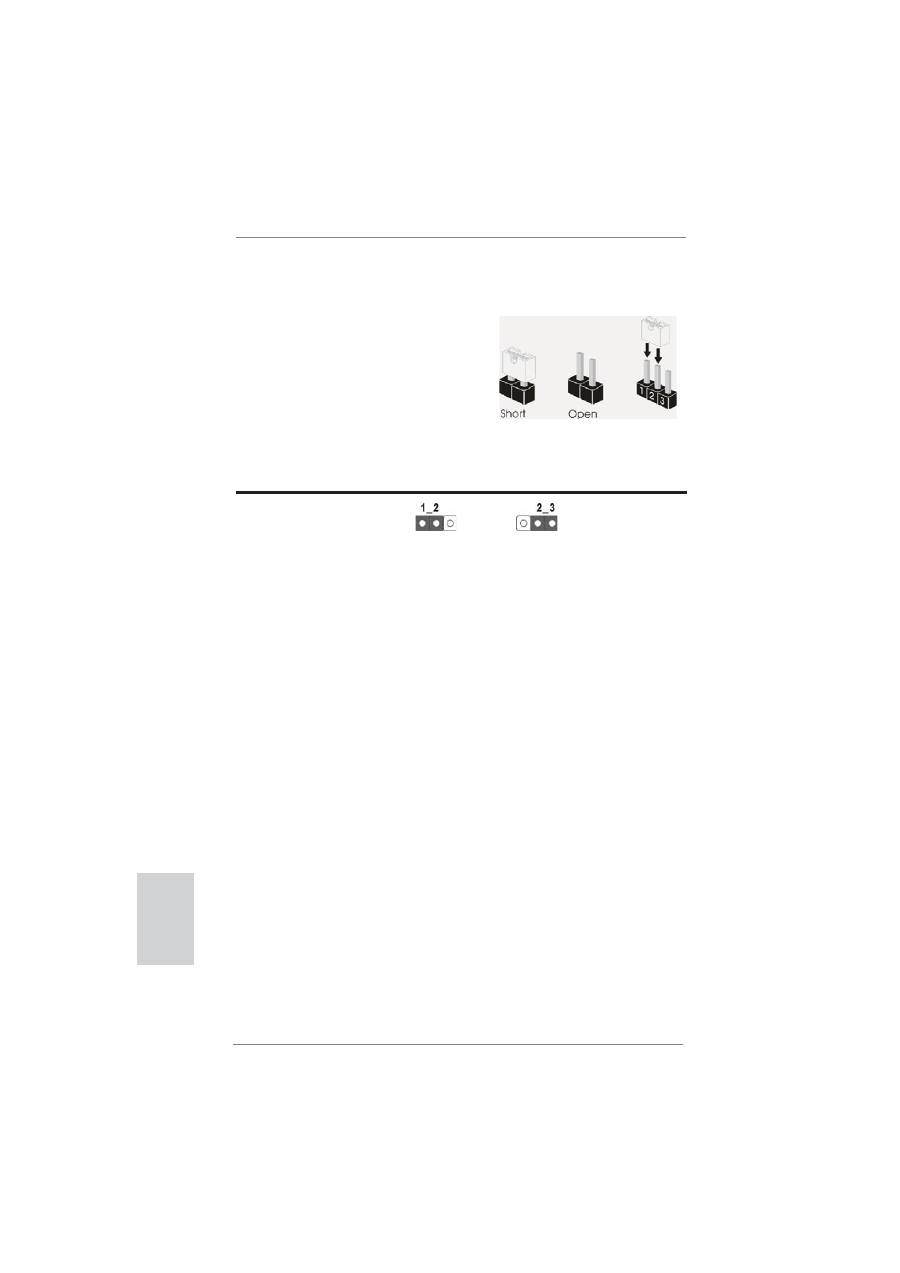

A ilustração mostra como os jumpers são

con

fi

 gurados. Quando há uma capa de

jumpers sobre os pinos, diz–se que o jump-

er está “curto”. Não havendo capa sobre os

pinos, o jumper está “aberto”. A ilustração

mostra um jumper de 3 pinos em que os

pinos 1 e 2 están “curtos” quando a capa

de jumper estiver colocada sobre esses 2

pinos.

Jumper

                Con

fi

 guração

Restaurar CMOS

(CLRCMOS1, jumper de 3 pinos)

(veja a folha 2,  No. 19)

Nota: CLRCMOS1 permite você limpar os dados em CMOS. Os dados em CMOS

incluem informações da con

fi

 guração do sistema como: por exemplo a senha

do sistema, data, tempo, e os parámetros da con

fi

 guração do sistema. Para

limpar e recon

fi

 gurar os parámetros do sistema a con

fi

 guração inicial da fá-

brica, por favor desligue o cabo de força, ponha em curto–circuito os pin 2 e

pin 3 de CLRCMOS1 por mais de 5 segundos para limpar o CMOS usando

um jumper. Por favor lembrese de remover o jumper  depois de limpar o

COMS. Se precisar limpar o CMOS ao concluir a atualização do BIOS, de-

verá reiniciar o sistema primeiro e, em seguida, desligá-lo antes de executar

a ação de limpeza o CMOS.

Con

fi

 guração-padrão

Limpar o CMOS

101

ASRock  H61M-GS / H61M-S  Motherboard

Po

rtuguês

Cabezal USB 2.0

Além das seis portas USB

(USB6_7 de 9 pinos)

2.0 por defeito no painel de

(veja a folha 2, No. 15)

entrada/saída, há dois

ligações USB 2.0 nesta placa-

mãe. Cada ligação USB 2.0

pode suportar dois portas USB

(USB4_5 de 9 pinos)

 2.0.

(veja a folha 2, No. 16)

1.4 Conectores

Os conectores NÃO SÃO jumpers. NÃO coloque capas de jumper

sobre estes conectores. A colocação de pontos de jumper sobre os

conectores causará danos irreversíveis à placa-mãe.

Conector Figura

Descrição

Conectores ATAII Serial

Estes quatro conectores Serial

(SATA2_0: veja a folha 2, No. 9)

ATA (SATAII) suportam

(SATA2_1: veja a folha 2, No. 10)

unidades de disco rígido SATA

(SATA2_2: veja a folha 2, No. 11)

ou SATAII como dispositivos de

(SATA2_3: veja a folha 2, No. 12)

armazenamento internos. A

atual interface SATAII permite

uma taxa de transferência de

dados de até 3.0 Gb/s.

Cabo de dados

Tanto a saída do cabo de Serial

ATA (SATA)

dados SATA pode ser

(opcional)

conectado ao disco rígido

SATA / SATAII quanto o

conector SATAII na placa mãe.

1

USB_PWR

P-8

GND

DUMMY

USB_PWR

P+8

GND

P-9

P+9

SATA2_1

SATA2_0

SATA2_3

SATA2_2

Conector do módulo

Este conector suporta um

de infravermelho

módulo de infravermelho para

(IR1 de 5 pinos)

transmissão e recepção sem

(veja a folha 2, No. 22)

fi

 o, opcional.

1

IRTX

+5VSB

DUMMY

IRRX

GND

102

ASRock  H61M-GS / H61M-S  Motherboard

Po

rtuguês

Conector do painel do sistema

Este conector acomoda várias

(PANEL1 de 9 pinos)

funções do painel frontal do

(veja a folha 2, No. 14)

 sistema.

Conector Áudio do painel

Esta é uma interface para o

frontal

cabo de áudio no painel frontal,

(HD_AUDIO1 de 9 pinos)

que permite uma conexão e

(veja a folha 2, No. 25)

controle convenientes dos

dispositivos de áudio.

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

Ligue o botão de alimentação, o botão de reposição e o indicador do

estado do sistema no chassis a este conector de acordo com a descrição

abaixo. Tenha em atenção os pinos positivos e negativos antes de ligar os

cabos.

1

AFD#

ERROR#

PINIT#

GND

SLIN#

STB#

SPD0

SPD1

SPD2

SPD3

SPD4

SPD5

SPD6

SPD7

ACK#

BUSY

PE

SLCT

Conector de Porta de Impressão

Esta é uma interface para um

(LPT1 de 25 pinos)

cabo de porta de impressão

(veja a folha 2, No. 20)

que permite uma ligação

prática para dispositivos de

 impressão.

1. Áudio de elevada de

fi

 nição que suporta a sensibilidade da tomada,

    mas o

fi

 o do painel existente no chassis tem de suportar HDA para

    funcionar correctamente. Siga s instruções que aparecem no manual

    e no manual do chassis para instalar o sistema.

2. Se utilizar o painel de áudio AC’97, instale-o no cabeçalho de áudio

    do painel frontal, como a

fi

 gura abaixo mostra:

    A. Ligue o Mic_IN (MIC) ao MIC2_L.

    B. Ligue o Audio_R (RIN) ao OUT2_R e o Audio_L (LIN) ao OUT2_L.

    C. Ligue o Ground (GND) ao Ground (GND).

    D. MIC_RET e OUT_RET são apenas para o painel de áudio HD. Não

        necessita de os ligar para o painel de áudio AC’97.

    E. Para activar o microfone frontal.

         Para os Sistemas Operativos Windows

®

 XP / XP 64 bits:

        Seleccione “Misturador”. Seleccione “Gravador”. Depois clique

         em “Microfone frontal”.

         Para os Sistemas Operativos Windows

®

 7 / 7 64-bit / Vista

TM

 /

         Vista

TM

 64-bit:

         Aceda ao separador “Microfone frontal” no painel de Controlo

         Realtek. Ajuste o “Volume de gravação”.

103

ASRock  H61M-GS / H61M-S  Motherboard

Po

rtuguês

Conector do alto-falante do chassi

Ligue o alto-falante do chassi

(SPEAKER1 de 4 pinos)

 neste

conector.

(veja a folha 2, No. 13)

PWRBTN (Botão de alimentação):

Ligue ao botão de alimentação no painel frontal do chassis. Pode con

fi

 gu-

rar a forma para desligar o seu sistema através do botão de alimentação.

RESET (Botão de reposição):

Ligue ao botão de reposição no painel frontal do chassis. Prima o botão

de reposição para reiniciar o computador caso este bloqueie e não seja

possível reiniciar normalmente.

PLED (LED de alimentação do sistema):

Ligue ao indicador do estado da alimentação no painel frontal do chassis.

O LED

fi

 cará acesso quando o sistema estiver em funcionamento. O LED

fi

 cará intermitente quando o sistema estiver no estado de suspensão S1.

O LED

fi

 cará desligado quando o sistema estiver nos estados de suspen-

são S3/S4 ou desligado (S5).

HDLED (LED de actividade do disco rígido):

Ligue ao LED de actividade do disco rígido no painel frontal do chassis. O

LED

fi

 cará acesso quando o disco rígido estiver a ler ou a escrever dados.

O design do painel frontal poderá variar dependendo do chassis. Um

módulo de painel frontal consiste principalmente em um botão de alimen-

tação, um botão de reposição, um LED de alimentação, um LED de acti-

vidade do disco rígido, um altifalante, etc. Ao ligar o seu módulo de painel

frontal do chassis a este conector, certi

fi

 que-se que os

fi

 os e os pinos têm

uma correspondência exacta.

Conector do ventilador do chassis/energia

Ligue o cabo do ventilador

(CHA_FAN1 de 4 pinos)

neste conector, coincidindo o

fi

 o

(veja a folha 2, No. 18)

preto com o pino de aterramen

 to.

(PWR_FAN1 de 3 pinos)

(veja a folha 2, No. 1)

GND

+12V

PWR_FAN_SPEED

GND

+12V

CHA_FAN_SPEED

FAN_SPEED_CONTROL

Conector do ventilador da

Ligue o cabo do ventilador da

CPU

CPU, coincidindo o

fi

 o preto

(CPU_FAN1 de 4 pinos)

com o pino de aterramento.

(veja a folha 2, No. 3)

GND

+12V

CPU_FAN_SPEED

FAN_SPEED_CONTROL

1  2  3  4

104

ASRock  H61M-GS / H61M-S  Motherboard

Po

rtuguês

Conector da porta COM

Este conector é usado para

(COM1 de 9 pinos)

suportar um módulo de porta

(veja a folha 2, No. 17)

 COM.

Apesar de esta placa-mãe possuir 4 apoios para uma ventoinha de

CPU (Ventoinha silenciosa), uma ventoinha de 3 pinos para CPU poderá

funcionar mesmo sem a função de controlo de velocidade da ventoinha.

Se pretender ligar uma ventoinha de 3 pinos para CPU ao conector de

ventoinha do CPU nesta placa-mãe, por favor, ligue-a aos pinos 1-3.

Instalação de Ventoinha de 3 pinos

Pinos 1-3 ligados

Conector de força do ATX

Ligue a fonte de alimentação

(ATXPWR1 de 24 pinos)

ATX neste conector.

(veja a folha 2, No. 6)

Instalação da Fonte de alimentação ATX de 20 Pinos

12

 1

24

13

12

 1

24

13

Embora esta placa-mãe providencie um conector de

energia ATX de 24 pinos, pode apesar disso funcionar

com a adapta-ção de uma fonte de energia tradicional

de 20 pinos. Para usar a fonte de alimentação de 29

pinos, por favor ligue a sua fonte de alimentação com

o Pino 1 e o Pino 13.

Conector de força do ATX 12V

Ligue a fonte de alimentação

(ATX12V1 de 8 pinos)

ATX 12V neste conector.

(veja a folha 2, No. 4)

Instalação da Fonte de alimentação ATX 12V de 4 Pinos

Embora esta placa-mãe providencie um conector de energia ATX 12V

de 8 pinos, pode apesar disso funcionar com a adapta-ção de uma fonte

de energia tradicional de 4 pinos. Para usar a fonte de alimentação de 4

pinos, por favor ligue a sua fonte de alimentação com o Pino 1 e o Pino 5.

8                  5

4                  1

8

        5

4

        1
