ASRock FM2A75 Pro4: 1. Introduction

1. Introduction

Merci pour votre achat d’une carte mère ASRock FM2A75 Pro4, une carte mère

très able produite selon les critères de qualité rigoureux de ASRock. Elle offre des

performances excellentes et une conception robuste conformément à l’engagement

d’ASRock sur la qualité et la abilité au long terme.

Ce Guide d’installation rapide présente la carte mère et constitue un guide

d’installation pas à pas. Des informations plus détaillées concernant la carte

mère pourront être trouvées dans le manuel l’utilisateur qui se trouve sur le CD

d’assistance.

Les spécications de la carte mère et le BIOS ayant pu être mis à

jour, le contenu de ce manuel est sujet à des changements sans

notication. Au cas où n’importe qu’elle modication intervenait sur ce

manuel, la version mise à jour serait disponible sur le site web

ASRock sans nouvel avis. Vous trouverez les listes de prise en

charge des cartes VGA et CPU également sur le site Web ASRock.

Site web ASRock, http://www.asrock.com

Si vous avez besoin de support technique en relation avec cette carte

mère, veuillez consulter notre site Web pour de plus amples

informations particulières au modèle que vous utilisez.

www.asrock.com/support/index.asp

1.1 Contenu du paquet

Carte mère ASRock FM2A75 Pro4

(Facteur de forme ATX: 12.0 pouces x 8.8 pouces, 30.5 cm x 22.4 cm)

Guide d’installation rapide ASRock FM2A75 Pro4

CD de soutien ASRock FM2A75 Pro4

Quatre câbles de données de série ATA (SATA) (en option)

Un I/O Panel Shield

ASRock vous rappelle...

®

Pour bénécier des meilleures performances sous Windows

7 / 7 64 bits

TM

TM

/ Vista

/ Vista

64 bits, il est recommandé de paramétrer l'option BIOS

Français

dans Conguration de stockage en mode AHCI. Pour plus de détails sur

l'installation BIOS, référez-vous au "Mode d'emploi" sur votre CD de sup-

port.

50

ASRock FM2A75 Pro4 Motherboard

1.2 Spécications

Format - Facteur de forme ATX:

12.0 pouces x 8.8 pouces, 30.5 cm x 22.4 cm

- Accessoires de Carte mère

CPU - Support des unités centrales Socket FM2 100W

- Conception 4 + 2 Power Phase

TM

- Supporte la technologie Cool ‘n’ Quiet

d’AMD

- UMI-Link GEN2

Chipsets - AMD A75 FCH (Hudson-D3)

Mémoire - Compatible avec la Technologie de Mémoire à Canal

Double

- 4 x slots DIMM DDR3

- Supporter DDR3 2600+(OC)/2400(OC)/2133(OC)/1866/

1600/1333/1066/800 non-ECC, sans amortissement

mémoire

- Capacité maxi de mémoire système: 64GB

®

- Prend en charge le prol de mémoire extrême Intel

(XMP)

1.3/1.2

- Prend en charge le prol de mémoire AMD (AMP)

Slot d’extension - 2 x fentes PCI Express 2.0 x16

(PCIE2 à mode x16; PCIE4 à mode x4)

- 2 x slots PCI Express 2.0 x1

- 3 x slots PCI

TM

TM

- Support de AMD Quad CrossFireX

, CrossFireX

et Dual

Graphics

VGA sur carte - Graphiques à l’AMD Radeon HD 7000

- DirectX 11, nuanceur de pixels 5.0

- mémoire partagée max 2GB

- Trois options de sortie VGA: D-Sub, DVI-D et HDMI

- Prend en charge le HDMI 1.4a avec une résolution

maximale jusqu’à 1920x1200 @ 60Hz

- Prend en charge le Dual-link DVI avec une résolution

maximale jusqu’à 2560x1600 @ 75Hz

- Prend en charge le D-Sub avec une résolution maximale

jusqu’à 1920x1600 @ 60Hz

- Prend en charge Lip Sync, Deep Color (12bpc), xvYCC et

Français

HBR (High Bit Rate Audio: Audio à haut débit binaire) avec

HDMI (Moniteur compatible HDMI requis)

- Prend en charge la 3D stéréoscopique Blu-ray avec

HDMI 1.4a

51

ASRock FM2A75 Pro4 Motherboard

TM

- Supporte AMD Steady Video

: Nouvelle fonctionnalité de

traitement post-vidéo pour réduction automatique des

tremblements dans les clips vidéo en ligne/maison

- Prise en charge de la fonction HDCP avec ports DVI et

HDMI

- Supporter 1080p Blu-ray(BD)/ lecteur de HD-DVD avec

ports DVI et HDMI

Audio - 7,1 CH HD Audio avec protection de contenu

(Realtek ALC892 Audio Codec)

- Prise en charge de l’audio Premium Blu-ray

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL8111E

- Supporte du Wake-On-LAN

- Prise en charge de la détection de câble LAN

- Prend en charge la norme Energy Efcient Ethernet

(Ethernet à efcacité énergétique) 802.3az

- Supporte PXE

Panneau arrière I/O Panel

- 1 x port souris/clavier PS/2

- 1 x port D-Sub

- 1 x port DVI-D

- 1 x port HDMI

- 1 x Port de sortie optique SPDIF

- 2 x ports USB 2.0 par défaut

- 1 x Connecteur eSATA3

- 6 x ports USB 3.0 par défaut

- 1 x port LAN RJ-45 avec LED (ACT/LED CLIGNOTANTE et

LED VITESSE)

- 1 x interrupteur d’effacement du CMOS

- Prise HD Audio: Haut-parleur arrière / Central /Basses /

Entrée Ligne / Haut-parleur frontal / Microphone

SATA3 - 5 x connecteurs 6,0 Gb/s SATA3, prise en charge des

fonctions RAID (RAID 0, RAID 1 et RAID 10), NCQ, AHCI et

« Connexion à chaud »

Français

USB 3.0 - 2 x ports USB3.0 à l’arrière par AMD A75 FCH (Hudson-D3),

prennent en charge USB 1.1/2.0/3.0 jusqu’à 5 Gb/s

- 4 x ports USB3.0 à l’arrière par Etron EJ188, prennent en

charge USB 1.1/2.0/3.0 jusqu’à 5 Gb/s

- 1 x barrette USB3.0 en façade (prend en charge 2 ports

USB 3.0) par AMD A75 FCH (Hudson-D3), prend en charge

USB 1.1/2.0/3.0 jusqu’à 5 Gb/s

52

ASRock FM2A75 Pro4 Motherboard

Connecteurs - 5 x connecteurs SATA3, prennent en charge un taux de

transfert de données pouvant aller jusqu’à 6.0Go/s

- 1 x En-tête du module infrarouge

- 1 x Barrette pour module à infrarouges grand public

- 1 x En-tête de port COM

- 1 x Connecteur HDMI_SPDIF

- 1 x LED di accensione

- 2 x Connecteur pour ventilateur de CPU (1 x br. 4, 1 x br. 3)

- 3 x Connecteur pour ventilateur de Châssis

(1 x br. 4, 2 x br. 3)

- 1 x Connecteur pour ventilateur de pouvoir (br. 3)

- br. 24 connecteur d’alimentation ATX

- br. 8 connecteur d’alimentation 12V ATX

- Connecteur audio panneau avant

- 3 x En-tête USB 2.0 (prendre en charge 6 ports USB 2.0

supplémentaires)

- 1 x En-tête USB 3.0 (prendre en charge 2 ports USB 3.0

supplémentaires)

- 1 x Dr. Debug (LED de débogage à 7 segments)

- 1 x interrupteur d’alimentation avec LED

- 1 x interrupteur de réinitialisation avec LED

- 1 x interrupteur d’effacement du CMOS avec LED

BIOS - 64Mb AMI UEFI Legal BIOS avec support GUI

- Support du “Plug and Play”

- Compatible pour événements de réveil ACPI 1.1

- Gestion jumperless

- Support SMBIOS 2.3.1

- DRAM, VDDP, VDDR, SB Tension Multi-ajustement

CD d’assistance - Pilotes, utilitaires, logiciel anti-virus (Version d’essai),

CyberLink MediaEspresso 6.5 Trial

Surveillance - Détection de la température de l’UC

système - Mesure de température de la carte mère

- Tachéomètre ventilateur CPU/Châssis/Ventilateur

- Ventilateur silencieux pour unité centrale

- Commande de ventilateur CPU/boîtier à plusieurs vitesses

- Monitoring de la tension: +12V, +5V, +3.3V, Vcore

®

®

TM

TM

OS - Microsoft

Windows

7 / 7 64-bit / Vista

/ Vista

64-bit

Français

Certications - FCC, CE, WHQL

- Prêt pour ErP/EuP (alimentation Prêt pour ErP/EuP requise)

53

ASRock FM2A75 Pro4 Motherboard

* Pour de plus amples informations sur les produits, s’il vous plaît visitez notre site web:

http://www.asrock.com

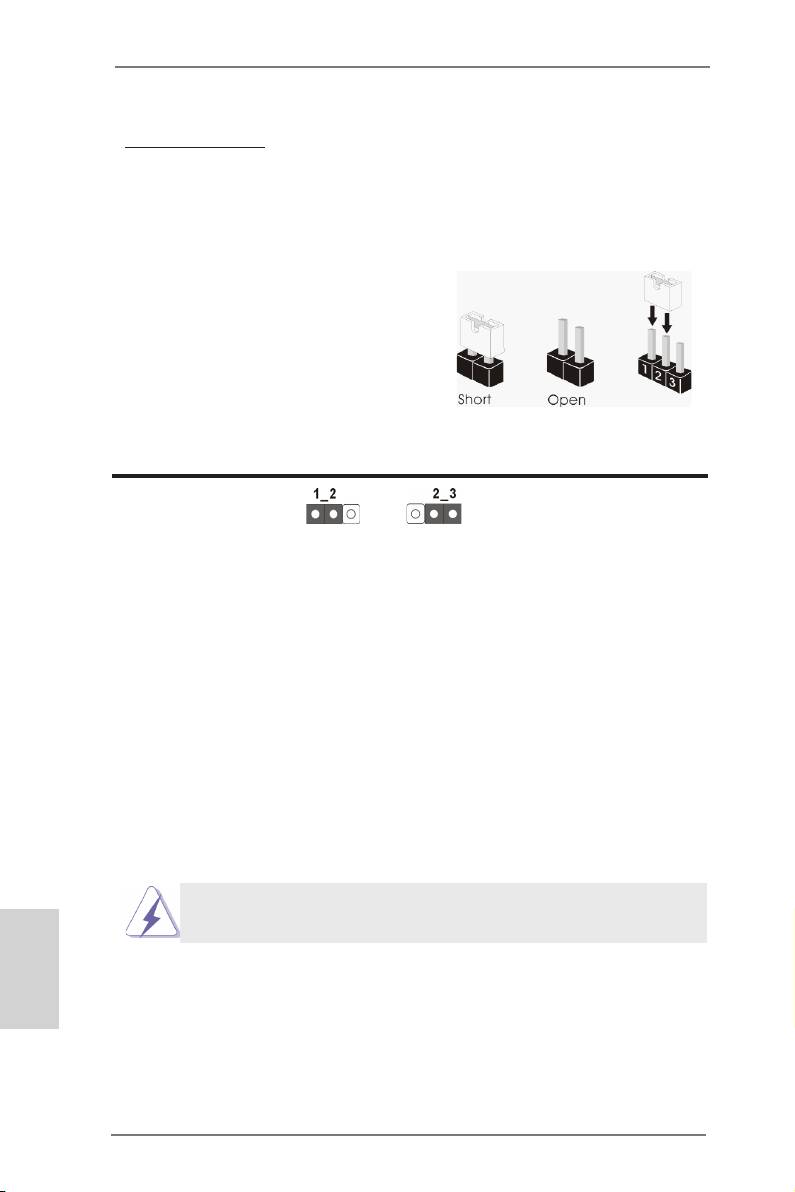

1.3 Réglage des cavaliers

L’illustration explique le réglage des cava-

liers. Quand un capuchon est placé sur les

broches, le cavalier est « FERME ». Si au-

cun capuchon ne relie les broches,le cava-

lier est « OUVERT ». L’illustration montre un

cavalier à 3 broches dont les broches 1 et 2

sont « FERMEES » quand le capuchon est

placé sur ces 2 broches.

Le cavalier Description

Effacer la CMOS

(CLRCMOS1)

(voir p.2 g. 25)

Paramètres

Effacer la

par défaut

CMOS

Remarque :

CLRCMOS1 vous permet d’effacer les données du CMOS. Pour effacer

et réinitialiser les paramètres du système à la conguration originale,

veuillez éteindre l’ordinateur et débrancher le cordon d’alimentation de

la prise de courant. Après 15 secondes, utilisez un couvercle de jumper

pour court-circuiter les broches pin2 et pin3 de CLRCMOS1 pendant

5

secondes. Veuillez cependant ne pas effacer le CMOS immédiatement

a

près avoir mis à jour le BIOS. Si vous avez besoin d’effacer le CMOS

après avoir mis à jour le BIOS, vous devez allumer en premier le

système, puis l’éteindre avant de continuer avec l’opération d’effacement

du CMOS. Veuillez noter que le mot de passe, la date, l’heure, le prol

par défaut de l’utilisateur, 1394 GUID et l’adresse MAC seront effacés

seulement si la batterie du CMOS est enlevée.

Le commutateur Effacer CMOS présente la même fonction que le

Français

cavalier Effacer CMOS.

54

ASRock FM2A75 Pro4 Motherboard

1.4 En-têtes et Connecteurs sur Carte

Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers.

NE PAS placer les capuchons de cavalier sur ces en-têtes et con-

necteurs. Le fait de placer les capuchons de cavalier sur les en-

têtes et connecteurs causera à la carte mère des dommages irré-

versibles!

Connecteurs Série ATA3 Ces cinq connecteurs Série

(SATA3_1: voir p.2 No. 13)

ATA3 (SATA3) prennent en

(SATA3_2: voir p.2 No. 12)

charge les câbles SATA pour

(SATA3_3 voir p.2 No. 14)

les périphériques de stockage

(SATA3_4 voir p.2 No. 15)

internes. L’interface SATA3

(SATA3_5 voir p.2 No. 17)

actuelle permet des taux

SATA3_4 SATA3_2

SATA3_3 SATA3_1

transferts de données pouvant

aller jusqu’à 6,0 Gb/s.

SATA3_5

Câble de données Toute cote du cable de data

Série ATA (SATA) SATA peut etre connecte au

(en option)

disque dur SATA3 ou au

connecteur SATA3 sur la carte

mere.

En-tête USB 2.0 A côté des deux ports USB

USB_PWR

P-4

P+4

(USB3_4 br.9)

2.0 par défaut sur le panneau

GND

DUMMY

(voir p.2 No. 28)

E/S, il y a trois embases USB

1

2.0 sur cette carte mère.

GND

P+3

P-3

Chaque embase USB 2.0 peut

USB_PWR

(USB5_6 br.9)

prendre en charge 2 ports USB

USB_PWR

P-6

(voir p.2 No. 27)

P+6

2.0.

GND

DUMMY

1

GND

P+5

P-5

USB_PWR

USB_PWR

(USB7_8 br.9)

P-8

P+8

GND

(voir p.2 No. 26)

DUMMY

1

GND

Français

P+7

P-7

USB_PWR

55

ASRock FM2A75 Pro4 Motherboard

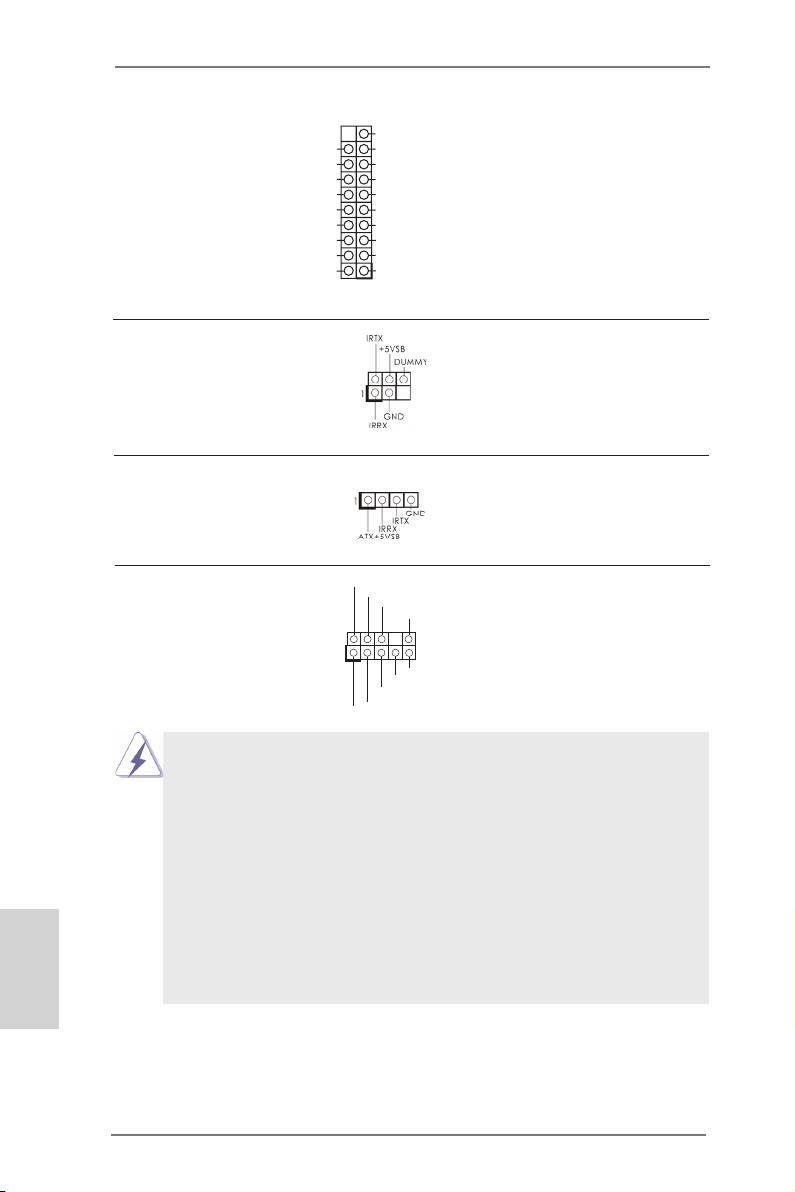

En-tête USB 3.0 En plus des six ports USB

VbusVbus

(USB3_7_8 br. 19)

3.0 par défaut sur le panneau

Vbus

IntA_P8_SSRX-

IntA_P7_SSRX-

IntA_P8_SSRX+

(voir p.2 No. 10)

E/S, il y a une barrette USB 3.0

IntA_P7_SSRX+

GND

sur la carte mère. Cette barrette

GND

IntA_P8_SSTX-

IntA_P7_SSTX-

IntA_P8_SSTX+

USB 3.0 peut prendre en

IntA_P7_SSTX+

GND

GND

IntA_P8_D-

charge deux ports USB 3.0.

IntA_P7_D-

IntA_P8_D+

IntA_P7_D+

DUMMY

En-tête du module infrarouge Cet en-tête supporte un module

(IR1 br.5)

infrarouge optionnel de

(voir p.2 No. 23)

transfert et de réception sans

l.

Barrette pour module à infrarouges grand public Cette barrette peut être utilisée

(CIR1 br.4)

pour connecter des récepteur

(voir p.2 No. 29)

Connecteur audio panneau C’est une interface pour

GND

P RESENCE#

M IC_RET

(HD_AUDIO1 br. 9)

un câble avant audio en façade

OUT_RET

(voir p.2 No. 32)

qui permet le branchement et

1

le contrôle commodes de

O UT2_L

périphériques audio.

J _SENSE

O UT2_R

M IC2_R

M IC2_L

1. L’audio à haute dénition (HDA) prend en charge la détection de che,

mais le l de panneau sur le châssis doit prendre en charge le HDA pour

fonctionner correctement. Veuillez suivre les instructions dans notre

manuel et le manuel de châssis an installer votre système.

2. Si vous utilisez le panneau audio AC’97, installez-le sur l’adaptateur audio

du panneau avant conformément à la procédure ci-dessous :

A. Connectez Mic_IN (MIC) à MIC2_L.

B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L.

C. Connectez Ground (GND) à Ground (GND).

Français

D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous

n’avez pas besoin de les connecter pour le panneau audio AC’97.

E. Pour activer le micro avant.

56

ASRock FM2A75 Pro4 Motherboard

®

TM

TM

Pour les systèmes d’exploitation Windows

7 / 7 64 bits / Vista

/ Vista

64 bits :

Allez sur l’onglet “FrontMic” (Micro avant) sur le Panneau de contrôle

Realtek. Ajustez “Recording Volume” (Volume d’enregistrement).

En-tête du panneau système Cet en-tête permet d’utiliser

(PANEL1 br.9)

plusieurs fonctions du

(voir p.2 No. 19)

panneau système frontal.

Connectez l’interrupteur d’alimentation, l’interrupteur de réinitialisation et

l’indicateur d’état du système du châssis sur cette barrette en respectant

l’affectation des broches décrite ci-dessous. Faites attention aux broches

positives et négatives avant de connecter les câbles.

PWRBTN (Interrupteur d’alimentation):

Connectez ici le connecteur d’alimentation sur le panneau avant du

châssis. Vous pouvez congurer la façon de mettre votre système hors

tension avec l’interrupteur d’alimentation.

RESET (Interrupteur de réinitialisation):

Connectez ici le connecteur de réinitialisation sur le panneau avant du

châssis. Appuyez sur l’interrupteur de réinitialisation pour redémarrer

l’ordinateur s’il se bloque ou s’il n’arrive pas à redémarrer normalement.

PLED (DEL alimentation système):

Connectez ici l’indicateur d’état de l’alimentation sur le panneau avant

du châssis. Ce voyant DEL est allumé lorsque le système est en

marche. Le voyant DEL clignote lorsque le système est en mode veille

S1. Le voyant DEL est éteint lorsque le système est en mode veille S3/

S4 ou lorsqu’il est éteint (S5).

HDLED (DEL activité du disque dur):

Connectez ici le voyant DEL d’activité du disque dur sur le panneau

avant du châssis. Ce voyant DEL est allumé lorsque le disque dur est en

train de lire ou d’écrire des données.

Le design du panneau avant peut varier en fonction du châssis. Un

module de panneau avant consiste principalement en : interrupteur

d’alimentation, interrupteur de réinitialisation, voyant DEL d’alimentation,

voyant DEL d’activité du disque dur, haut-parleur, etc. Lorsque vous

connectez le panneau avant de votre châssis sur cette barrette, vériez

Français

bien à faire correspondre les ls et les broches.

57

ASRock FM2A75 Pro4 Motherboard
