ASRock B75 Pro3-M: 1. Introducción
1. Introducción: ASRock B75 Pro3-M
1. Introducción
Gracias por su compra de ASRock B75 Pro3-M placa madre, una placa de conan-
za producida bajo el control de calidad estricto y persistente. La placa madre provee
realización excelente con un diseño robusto conforme al compromiso de calidad y
resistencia de ASRock.
Esta Guía rápida de instalación contiene una introducción a la placa base y una
guía de instalación paso a paso. Puede encontrar una información más detallada
sobre la placa base en el manual de usuario incluido en el CD de soporte.
Porque las especicaciones de la placa madre y el software de BIOS
podrían ser actualizados, el contenido de este manual puede ser cambiado
sin aviso. En caso de cualquier modicación de este manual, la versión
actualizada estará disponible en el website de ASRock sin previo aviso.
También encontrará las listas de las últimas tarjetas VGA y CPU soportadas
en la página web de ASRock.
Website de ASRock http://www.asrock.com
Si necesita asistencia técnica en relación con esta placa base, visite nuestra
página web con el número de modelo especíco de su placa.
www.asrock.com/support/index.asp
1.1 Contenido de la caja
Placa base ASRock B75 Pro3-M
(Factor forma micro ATX: 24,4 cm x 24,4 cm, 9,6” x 9,6”)
Guía de instalación rápida de ASRock B75 Pro3-M
CD de soporte de ASRock B75 Pro3-M
Dos cables de datos Serial ATA (SATA) (Opcional)
Una protección I/O
ASRock le recuerda...
®
TM
TM
Para mejorar el rendimiento en Windows
7 / 7 64 bits / Vista
/ Vista
64 bits, es recomendable establecer la opción del BIOS de la congura-
ción de almacenamiento en el modo AHCI. Para obtener detalles sobre
la conguración del BIOS, consulte el “Manual del usuario” que se en-
Español
cuentra en nuestro CD de soporte.
88
ASRock B75 Pro3-M Motherboard
1.2 Especificación
Plataforma - Factor forma micro ATX: 24,4 cm x 24,4 cm, 9,6” x 9,6”
- Todo diseño de Capacitor Sólido
®
TM
Procesador - Admite procesadores Intel
Core
i7 / i5 / i3 de la 3ª y 2ª
generación en el paquete LGA1155
- Diseño de fases de potencia 4 + 2
®
- Admite la tecnología Intel
Turbo Boost 2.0 Technology
- Admite procesador desbloqueado de la serie K
(ver ATENCIÓN 1)
- Admite tecnología Hyper Threading (ver ATENCIÓN 2)
®
- Admite las tecnologías Intel
Rapid Start y Smart Connect
®
con la CPU Intel
Ivy Bridge
®
Chipset - Intel
B75
®
- Soporte Intel
Small Business Advantage (ver ATENCIÓN 3)
Memoria - Soporte de Tecnología de Memoria de Doble Canal
(ver ATENCIÓN 4)
- 4 x DDR3 DIMM slots
- Apoya DDR3 1600/1333/1066 non-ECC, memoria de
®
un-buffered (DDR3 1600 con CPU Intel
Ivy Bridge,
®
DDR3 1333 con CPU Intel
Sandy Bridge)
- Máxima capacidad de la memoria del sistema: 32GB
(vea ATENCIÓN 5)
®
- Compatible con Intel
Extreme Memory Prole (XMP)1.3/1.2
Ranuras de - 1 x ranura PCI Express 3.0 x16 (PCIE1: modo x16)
Expansión (vea ATENCIÓN 6)
®
* PCIE 3.0 solamente se admite con una CPU Intel
Ivy
®
Bridge. Con una CPU Intel
Sandy Bridge, solamente
admite PCIE 2.0.
- 1 x ranura PCI Express 2.0 x16 (PCIE2: modo x4)
- 2 x ranuras PCI
TM
TM
- Compatible con AMD Quad CrossFireX
y CrossFireX
VGA OnBoard * Los efectos visuales incorporados con grácos de alta
®
denición Intel
y las salidas VGA sólo se soportan con
procesadores con GPU integrada.
®
®
- Admite Intel
HD Graphics Built-in Visuals: Intel
Quick Sync
®
TM
®
Video 2.0, Intel
InTru
3D, Intel
Clear Video HD
Español
®
TM
®
Technology, Intel
Insider
, Intel
HD Graphics 2500/4000
®
- Pixel Shader 5.0, DirectX 11 con CPU Intel
Ivy Bridge, Pixel
®
Shader 4.1, DirectX 10.1 con CPU Intel
Sandy Bridge
- 1760MB de Memoria máxima compartida (vea ATENCIÓN 7)
89
ASRock B75 Pro3-M Motherboard
- Tres opciones de salida VGA: D-Sub, DVI-D y HDMI
(vea ATENCIÓN 8)
- Admite HDMI 1.4a con una resolución máxima de 1920x1200
a 60 Hz
- Admite DVI con una resolución máxima de 1920x1200 a 60
Hz
- Admite D-Sub con una resolución máxima de 2048x1536 a
75 Hz
- Admite Sincronización automática entre audio y vídeo, Deep
Color (12 bpc), xvYCC y HBR (audio de alta tasa de bits) con
HDMI (se necesita un monitor compatible con HDMI)
(ver ATENCIÓN 9)
- Admite la función HDCP con puertos DVI y HDMI
- Apoya la reproducción de Blu-rayo de 1080p (BD) / HD-DVD
con puertos DVI y HDMI
Audio - 7.1 CH HD Audio con Protección de Contenido
(Realtek ALC892 Audio Codec)
- Compatible con audio Blu-ray de alta calidad
LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Realtek RTL8111E
- Soporta Wake-On-LAN
- Admite detección de conexión de cable LAN
- Compatible con Ethernet 802.3az de bajo consumo
energético
- Compatible con PXE
Entrada/Salida de I/O Panel
Panel Trasero - 1 x puerto de teclado PS/2
- 1 x puerto D-Sub
- 1 x puerto DVI-D
- 1 x puerto HDMI
- 1 x puerto de salida óptica SPDIF
- 4 x puertos USB 2.0 predeterminados
- 2 x puertos USB 3.0 predeterminados
- 1 x Puerto LAN RJ-45 con LED (LED de ACCIÓN/ENLACE y
Español
LED de VELOCIDAD)
- Conexión de audio: Altavoz trasero / Central / Bajos /
Entrada de línea / Altavoz frontal / Micrófono
(ver ATENCIÓN 10)
®
SATA3 - 1 x conectore SATA3 de 6,0 Gb/s con chip Intel
B75 con
funciones NCQ, AHCI y de Hot Plug (conexión en caliente)
90
ASRock B75 Pro3-M Motherboard
- 2 x conectores SATA3 de 6,0 Gb/s con chip ASMedia
ASM1061 con funciones NCQ, AHCI y de Hot Plug (conexión
en caliente)
USB 3.0 - 2 x puertos USB 3.0 traseros, compatible con USB 1.0/2.0/3.0
de hasta 5 GB/s
- 1 x cabecera USB 3.0 delantera (compatible con 2 puertos
USB 3.0), compatible con USB 1.0/2.0/3.0 de hasta 5 GB/s
Conectores - 5 x conexiones SATA2, admiten una velocidad de
transferencia de datos de hasta 3,0Gb/s, soporta NCQ, AHCI
y de Hot Plug (conexión en caliente)
- 3 x conexiones SATA3, admiten una velocidad de
transferencia de datos de hasta 6,0Gb/s
- 1 x Cabezal de Módulo Infrarrojos
- 1 x Base de conexiones del módulo de infrarrojos para el
consumidor
- 1 x cabecera de puerto de impresora
- 1 x En-tête de port COM
- 1 x cabecera HDMI_SPDIF
- Conector de ventilador de CPU / chasis / alimentación
- 24-pin cabezal de alimentación ATX
- 8-pin conector de ATX 12V power
- Conector de audio de panel frontal
- 2 x Cabezal USB 2.0 (admite 4 puertos USB 2.0 adicionales)
- 1 x Cabezal USB 3.0 (admite 2 puertos USB 3.0 adicionales)
BIOS - 64Mb AMI BIOS legal UEFI AMI compatible con GUI
- Soporta “Plug and Play”
- ACPI 1.1 compliance wake up events
- Soporta “jumper free”
- Soporta SMBIOS 2.3.1
- Múltiple ajuste de CPU Core, IGPU, DRAM, 1.8V PLL, VTT,
VCCSA Voltage
CD de soport - Controladores, utilidades, software de antivirus (versión de
prueba), Prueba de CyberLink MediaEspresso 6.5, conjunto
multimedia ASRock MAGIX - OEM
Característica - ASRock Extreme Tuning Utility (AXTU) (vea ATENCIÓN 11)
Única - ASRock Instant Boot
- ASRock Instant Flash (vea ATENCIÓN 12)
Español
- ASRock APP Charger (vea ATENCIÓN 13)
- ASRock SmartView (vea ATENCIÓN 14)
- ASRock XFast USB (vea ATENCIÓN 15)
- ASRock XFast LAN (vea ATENCIÓN 16)
91
ASRock B75 Pro3-M Motherboard
- ASRock XFast RAM (vea ATENCIÓN 17)
- ASRock Crashless BIOS (vea ATENCIÓN 18)
- Tecnología de activación y desactivación de la reproducción
de ASRock (vea ATENCIÓN 19)
- ASRock OMG (Online Management Guard)
(vea ATENCIÓN 20)
- ASRock Internet Flash (vea ATENCIÓN 21)
- Amplicador Híbrido:
- ASRock U-COP (vea ATENCIÓN 22)
- Protección de Falla de Inicio (B.F.G.)
- Opción de refrigeración combinada (C.C.O.)
(vea ATENCIÓN 23)
- Indicador LED nocturno
Monitor - Sensibilidad a la temperatura del procesador
Hardware - Sensibilidad a la temperatura de la placa madre
- Taquímetros de los ventiladores del procesador y del CPU /
chasis / alimentación
- Ventilador silencioso del procesador y el chasis (ajuste
automático de la velocidad del ventilador del chasis en
función de la temperatura del procesador)
- Control de ajuste de la velocidad del ventilador de la CPU /
chasis
- Monitor de Voltaje: +12V, +5V, +3.3V, Vcore
®
®
OS - En conformidad con Microsoft
Windows
7 / 7 64 bits /
TM
TM
Vista
/ Vista
64 bits / XP / XP 64 bits (vea ATENCIÓN 24)
Certicaciones - FCC, CE, WHQL
- Cumple con la directiva ErP/EuP (se requiere una fuente de
alimentación que cumpla con la directiva ErP/EuP)
(vea ATENCIÓN 25)
* Para más información sobre los productos, por favor visite nuestro sitio web:
http://www.asrock.com
Español
92
ASRock B75 Pro3-M Motherboard
ADVERTENCIA
Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de aumento
de la velocidad del reloj, incluido el ajuste del BIOS, aplicando la tecnología de
aumento de velocidad liberada o utilizando las herramientas de aumento de
velocidad de otros fabricantes. El aumento de la velocidad puede afectar a la
estabilidad del sistema e, incluso, dañar los componentes y dispositivos del sistema.
Esta operación se debe realizar bajo su propia responsabilidad y Ud. debe asumir
los costos. No asumimos ninguna responsabilidad por los posibles daños causados
por el aumento de la velocidad del reloj.
ATENCIÓN !
1. Debido a las limitaciones del conjunto de chips, no se admite la sob-
reaceleración.
2. Por favor consulte página 50 del Manual del Usuario en el soporte CD
sobre la conguración de Hyper-Threading Technology.
®
3. Intel
Small Business Advantage es una plataforma personalizable inte-
grada con herramientas de TI que ayuda a maximizar la productividad de
los empleados, el rendimiento de su PC y la seguridad de los datos. Es-
tas aplicaciones son las siguientes: Software Monitor, PC Health Center,
Data Backup & Restore, Energy Saver y USB Blocker.
4. Esta placa base soporta Tecnología de Memoria de Doble Canal. Antes
de implementar la Tecnología de Memoria de Doble Canal, asegúrese de
leer la guía de instalación de módulos de memoria en la página 17 para
su correcta instalación.
5. Debido a las limitaciones del sistema, el tamaño real de la memoria debe
®
ser inferior a 4GB para que el sistema pueda funcionar bajo Windows
TM
®
7 / Vista
/ XP. Para equipos con Windows
OS con CPU de 64-bit, no
existe dicha limitación. Puede usar ASRock XFast RAM para utilizar la
®
memoria que no puede usar Windows
.
6. Además, solamente la ranura PCIE1 admite la velocidad Gen 3. Para
conseguir que PCI Express funcione a una velocidad Gen 3, debe ins-
talar la CPU Ivy Bridge. Si instala la CPU Sandy Bridge, PCI Express
solamente funcionará a velocidad PCI Express Gen 2.
7. El tamaño de la memoria compartido máximo es denido por el vendedor
del chipset y está conforme al cambio. Por favor compruebe el Web site
®
de Intel
para la información más última.
8. Puede elegir entre dos de los tres monitores solamente. Los monitores
D-Sub, DVI-D y HDMI no se pueden habilitar al mismo tiempo. Además,
Español
con el adaptador DVI a HDMI, el puerto DVI-D puede admitir las mismas
funciones que el puerto HDMI.
9. Las funciones xvYCC y Deep Color solamente se admiten con el sistema
®
operativo Windows
7 de 64 bits/ 7. El modo Deep Color solamente se
93
ASRock B75 Pro3-M Motherboard
habilitará si la pantalla admite 12 bpc en EDID. HBR se admite en Win-
®
TM
TM
dows
7 64 bits / 7 / Vista
64 bits / Vista
.
10. Para la entrada de micrófono, esta placa madre ofrece soporte para
modos estéreo y mono. Para salida de audio, este placa madre ofrece
soporte para modos de 2 canales, 4 canales, 6 canales y 8 canales.
Consulte la tabla en la página 3 para una conexión correcta.
11. ASRock Extreme Tuning Utility (AXTU) es una herramienta todo en uno
que permite realizar ajustes precisos en diferentes funciones del sistema
mediante una interfaz sencilla, que incluye supervisión de hardware,
control de ventiladores, función de aumento de la velocidad del reloj,
DNA OC y IES. La función de supervisión de hardware, muestra las
principales lecturas del sistema. La función de control de los ventiladores,
muestra la velocidad y la temperatura de los ventiladores y permite
ajustarlas. La función de aumento de la velocidad del reloj, permite
aumentar la frecuencia de la CPU para conseguir un rendimiento óptimo
del sistema. La función DNA OC permite guardar la conguración OC
como un perl y compartirla con sus amigos. Después, sus amistados
pueden cargar el perl OC en sus propios sistemas para obtener la
misma conguración OC. En el protector de energía inteligente (IES,
Intelligent Energy Saver), el regulador de voltaje puede reducir el número
de fases de salida para mejorar la eciencia cuando los núcleos de la
CPU están inactivos sin que el rendimiento de cálculo disminuya. Visite
nuestro sitio Web para obtener los procedimientos de funcionamiento de
ASRock Extreme Tuning Utility (AXTU).
Sitio Web de ASRock: http://www.asrock.com
12. ASRock Instant Flash es una utilidad de programación del BIOS que
se encuentra almacenada en la memoria Flash ROM. Esta sencilla her-
ramienta de actualización de BIOS le permitirá actualizar el BIOS del
sistema sin necesidad de acceder a ningún sistema operativo, como
®
MS-DOS o Windows
. Gracias a esta utilidad, sólo necesitará pulsar
<F6> durante la fase POST o pulsar <F2> para acceder al menú de
conguración del BIOS y a la utilidad ASRock Instant Flash. Ejecute esta
herramienta y guarde el archivo correspondiente al sistema BIOS nuevo
en su unidad ash USB, unidad de disco exible o disco duro para poder
actualizar el BIOS con sólo pulsar un par de botones, sin necesidad de
preparar un disco exible adicional ni utilizar complicadas utilidades de
programación. Recuerde que la unidad ash USB o disco duro utilizado
debe disponer del sistema de archivos FAT32/16/12.
Español
13. Si desea una forma más rápida y menos limitada de cargar sus disposi-
tivos de Apple; como por ejemplo iPhone, iPad o iPod Touch, ASRock
ha creado una fantástica solución para usted: ASRock APP Charger.
Simplemente mediante la instalación del controlador de APP Charger,
podrá cargar su iPhone de forma mucho más rápida que antes, hasta un
40%, desde su equipo. ASRock APP Charger le permite cargar de forma
rápida muchos dispositivos de Apple simultáneamente e incluso podrá
continuar la carga cuando su PC entre en modo de espera (S1),
94
ASRock B75 Pro3-M Motherboard
suspendido en RAM (S3), modo de hibernación (S4) o se apague (S5).
Una vez instalado el controlador de APP Charger, podrá disfrutar fácil-
mente de una fantástica carga sin precedentes.
Sitio web de ASRock: http://www.asrock.com/Feature/AppCharger/index.
asp
14. SmartView, una nueva función el explorador de Internet, es la página de
inicio inteligente para IE que combina los sitios Web más visitados, su
historial, sus amigos de Facebook y su fuente de noticias en una vista
mejorada para disfrutar de una experiencia en Internet más personal.
Las placas base ASRock están exclusivamente equipadas con la utilidad
SmartView que le ayuda a seguir en contacto con sus amigos sobre la
marcha. Para utilizar la función SmartView asegúrese de que la versión
®
TM
TM
de su sistema operativo es Windows
7 / 7 64 bits / Vista
/ Vista
64
bits y que la versión de su explorador es IE8. Sitio Web de ASRock:
http://www.asrock.com/Feature/SmartView/index.asp
15. ASRock XFast USB puede aumentar el rendimiento de los dispositivos
de almacenamiento USB. El rendimiento depende de las propiedades
del dispositivo.
16. ASRock XFast LAN proporciona un acceso a Internet más rápido, que
incluye las ventajas que se indican a continuación. Priorización de
aplicaciones LAN: Puede congurar la prioridad de las aplicaciones de
forma ideal y/o agregar nuevos programas. Menor latencia en los juegos:
Después de aumentar la prioridad de los juegos en línea, se puede re-
ducir la latencia en los mismos. Gestionar el tráco: Puede ver vídeo en
alta denición de Youtube y descargar archivos simultáneamente. Análi-
sis de sus datos en tiempo real: Con la ventana de estado, puede
reconocer fácilmente qué transmisiones en secuencias se están trans-
riendo actualmente.
17 ASRock XFast RAM es una nueva función incluida en ASRock Extreme
Tuning Utility (AXTU). Utiliza completamente el espacio de memoria que
no se puede utilizar con procesadores de 32 bits en sistemas operativos
®
Windows
. ASRock XFast RAM acorta el tiempo de carga de los sitios
Web visitados con anterioridad, lo que permite navegar por Internet
mucho más rápido que nunca. Además, también aumenta la velocidad
de Adobe Photoshop 5 veces. Otra ventaja de ASRock XFast RAM es
que reduce la frecuencia de acceso a las unidades de estado sólido (SSD)
o las unidades de disco duro (HDD), lo que prolonga el período de vida
útil de las mismas.
18. ASRock Crashless BIOS le permite a los usuarios actualizar su BIOS sin
miedo de que ocurra un fallo. Si ocurre una interrupción en el suministro
de energía durante el proceso de actualización del BIOS, ASRock Crash-
less BIOS nalizará de manera automática el proceso de actualización
Español
una vez se restablezca en suministro de energía. Tome en cuenta que
los archivos del BIOS deben colocarse en el directorio raíz de su disco
USB. Sólo los puertos USB 2.0 soportan esta función.
19. La tecnología de activación y desactivación de la reproducción de
95
ASRock B75 Pro3-M Motherboard
ASRock permite a los usuarios disfrutar de una excelente experiencia
de audio de los dispositivos de audio portátiles, como por ejemplo repro-
ductores MP3 o teléfonos móviles, en su PC, ¡incluso cuando su PC está
apagado (o en el modo ACPI S5)! Esta placa base también proporciona
un cable de audio de 3,5 mm (opcional) que garantiza a los usuarios el
entorno de cálculo más práctico.
20. Los administradores pueden establecer cortes de acceso a Internet o
acceso restringido a Internet en horarios especicados mediante OMG.
Puede elegir entre las opciones [Diariamente], [Día de la semana] o [En-
tre semana y Fines de semana] y, a continuación, programar las horas
de inicio y nalización del acceso a Internet concedido a otros usuarios.
Para impedir que los usuarios no eviten OMG, se necesitan cuentas de
invitado sin permiso para modicar la fecha y hora del sistema.
21. Internet Flash busca actualizaciones de rmware de UEFI disponibles
en nuestro servidores. En otras palabras, el sistema puede detectar
automáticamente la última versión de UEFI existente en nuestros servi-
dores y copiarla sin entrar en el sistema operativo Widows. Para poder
habilitar esta función, debe trabajar en un equipo congurado con DHCP.
22. Cuando la temperatura de CPU está sobre-elevada, el sistema va a
apagarse automaticamente. Antes de reanudar el sistema, compruebe
si el ventilador de la CPU de la placa base funciona apropiadamente y
desconecte el cable de alimentación, a continuación, vuelva a conec-
tarlo. Para mejorar la disipación de calor, acuérdese de aplicar thermal
grease entre el procesador y el disipador de calor cuando usted instala
el sistema de PC.
23. La opción de refrigeración combinada (C.C.O.) representa una opción
exible que puede adaptarse a tres tipos de disipador de CPU diferentes,
correspondientes a los zócalos LGA 775, LGA 1155 y LGA 1156. Recu-
erde que no es posible el uso de todos los ventiladores para CPU 775 y
1156.
®
®
24. ASRock XFast RAM no se admite en Microsoft
Windows
XP y XP 64
®
®
bits. Intel
Smart Connect y Intel
puertos USB 3.0 no se admite en Mi-
®
®
TM
TM
crosoft
Windows
Vista
/ Vista
64 bits / XP / XP 64 bits.
25. EuP, siglas de Energy Using Product (Producto que Utiliza Energía),
es una disposición regulada por la Unión Europea para establecer el
consumo total de energía de un sistema. Según la disposición EuP, la ali-
mentación de CA total para el sistema completo ha de ser inferior a 1,00W
en modo apagado. Para cumplir con el estándar EuP, se requieren una
Español
placa base y una fuente de alimentación que cumplan con la directiva
EuP. Según las directrices de Intel, una fuente de alimentación que cum-
pla con la directiva EuP debe satisfacer el estándar, es decir, la eciencia
de energía de 5v en modo de espera debería ser mayor del 50% con un
consumo de corriente de 100mA. Para seleccionar una fuente de alimen-
tación que cumpla la directiva EuP, le recomendamos que consulte con
el fabricante de la fuente de alimentación para obtener más detalles.
96
ASRock B75 Pro3-M Motherboard
1.3 Setup de Jumpers
La ilustración muestra como los jumpers
son congurados. Cuando haya un jumper-
cap sobre los pins, se dice gue el jumper
está “Short”. No habiendo jumper cap sobre
los pins, el jumper está “Open”. La ilus-
tración muesta un jumper de 3 pins cuyo
pin 1 y pin 2 están “Short”.
Jumper Setting
Limpiar CMOS
(CLRCMOS1, jumper de 3 pins)
(ver p.2, N. 26)
Valor predetermi-
Restablecimiento de
nado
la CMOS
Nota:
CLRCMOS1 permite borrar los datos de la memoria CMOS. Para borrar los
parámetros del sistema y restablecer la conguración predeterminada de los mismos,
apague el equipo y desenchufe el cable de alimentación de la toma de corriente
eléctrica. Deje que transcurran 15 segundos y, después, utilice un puente
para
cortocircuitar los contactos 2 y 3 de CLRCMOS1 durante 5 segundos. No borre
la memoria CMOS justamente después de actualizar el BIOS. Si necesita borrar
la memoria CMOS justamente después de actualizar el BIOS, debe iniciar primero
el sistema y, a continuación, cerrarlo antes de llevar a cabo el borrado de
dicha memoria. Tenga en cuenta que la contraseña, la fecha, la hora, el perl
predeterminado del usuario, el GUID 1394 y la dirección MAC solamente se
borrará si la batería CMOS se quita.
Español
97
ASRock B75 Pro3-M Motherboard
1.4 Cabezales y Conectores en Placas
Los conectores y cabezales en placa NO son puentes. NO coloque
las cubiertas de los puentes sobre estos cabezales y conectores. El
colocar cubiertas de puentes sobre los conectores y cabezales provo-
cará un daño permanente en la placa base.
Conexiones de serie ATA2 Estas cinco conexiones de
SATA2_2 SATA2_4
(SATA2_1: vea p.2, N. 23)
serie ATA2 (SATA2) admiten
(SATA2_2: vea p.2, N. 15)
cables SATA para dispositivos
(SATA2_3: vea p.2, N. 21)
de almacenamiento internos. La
SATA2_3 SATA2_5SATA2_1
(SATA2_4: vea p.2, N. 16)
interfaz SATA2 actual permite
(SATA2_5: vea p.2, N. 17)
una velocidad de transferencia
de 3.0 Gb/s.
Conexiones de serie ATA3 Estas tres conexiones de
(SATA3_A0: vea p.2, N. 10)
serie ATA3 (SATA3) admiten
(SATA3_A1: vea p.2, N. 9)
cables SATA para dispositivos
SATA3_A0
SATA3_A1
(SATA3_0: vea p.2, N. 14)
de almacenamiento internos. La
interfaz SATA2 / SATA3 actual
SATA3_0
permite una velocidad de
transferencia de 6.0 Gb/s.
Cable de datos de Cualquier extremo del cable de
serie ATA (SATA) los datos de SATA puede ser
(Opcional)
conectado con el disco duro de
SATA / SATA2 / SATA3 o el
conectador de SATA2 / SATA3
en esta placa base.
Español
Cabecera de puerto de impresora Esta es una interfaz de puerto
(LPT1 de 25 terminales)
para cable de impresora que
(vea p.2, N. 28)
permite conectar cómodamente
dispositivos de impresión.
98
ASRock B75 Pro3-M Motherboard
Cabezal USB 2.0 Además de cuatro puertos USB
(9-pin USB_8_9)
2.0 predeterminados en el
(vea p.2, N. 25)
panel de E/S, hay dos bases de
conexiones USB 2.0 en esta
placa base. Cada una de estas
bases de conexiones admite
(9-pin USB_10_11)
dos puertos USB 2.0.
(vea p.2, N. 22)
Cabezal USB 3.0 Además de dos puertos 3.0
(19-pin USB3_2_3)
predeterminados situados en el
(vea p.2, N. 11)
panel E/S, encontrará una
cabecera USB 3.0 en esta
placa base. Esta cabecera USB
3.0 admiten dos puertos USB
3.0.
Cabezal de Módulo Infrarrojos Este cabezal soporta un módulo
(5-pin IR1)
infrarrojos de transmisión y
(vea p.2, N. 27)
recepción wireless opcional.
Base de conexiones del módulo de Esta base de conexiones se
infrarrojos para el consumidor puede utilizar para conectar
(4-pin CIR1)
receptor remoto.
(vea p.2, N. 24)
Conector de audio de Este es una interface para
panel frontal cable de audio de panel frontal
(9-pin HD_AUDIO1)
que permite conexión y control
Español
(vea p.2, N. 31)
conveniente de apparatos de
Audio.
99
ASRock B75 Pro3-M Motherboard
1. El Audio de Alta Denición soporta la detección de conector, pero el
cable de panel en el chasis debe soportar HDA para operar
correctamente. Por favor, siga las instrucciones en nuestro manual y
en el manual de chasis para instalar su sistema.
2. Si utiliza el panel de sonido AC’97, instálelo en la cabecera de sonido
del panel frontal de la siguiente manera:
A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) en OUT2_L.
C. Conecte Ground (GND) a Ground (GND).
D. MIC_RET y OUT_RET son sólo para el panel de sonido HD. No
necesitará conectarlos al panel de sonido AC’97.
E. Activación del micrófono frontal.
®
En sistemas operativos Windows
XP / XP 64-bit:
Seleccione “Mixer” (Mezclador). Seleccione “Recorder” (Grabadora).
A continuación, haga clic en “FrontMic” (Micrófono frontal).
®
TM
TM
En sistemas operativos Windows
7 / 7 64-bit / Vista
/ Vista
64-bit:
Acceda a la cha “FrontMic” (Micrófono frontal) del panel de control
Realtek. Ajuste la posición del control deslizante “Recording
Volume” (Volumen de grabación).

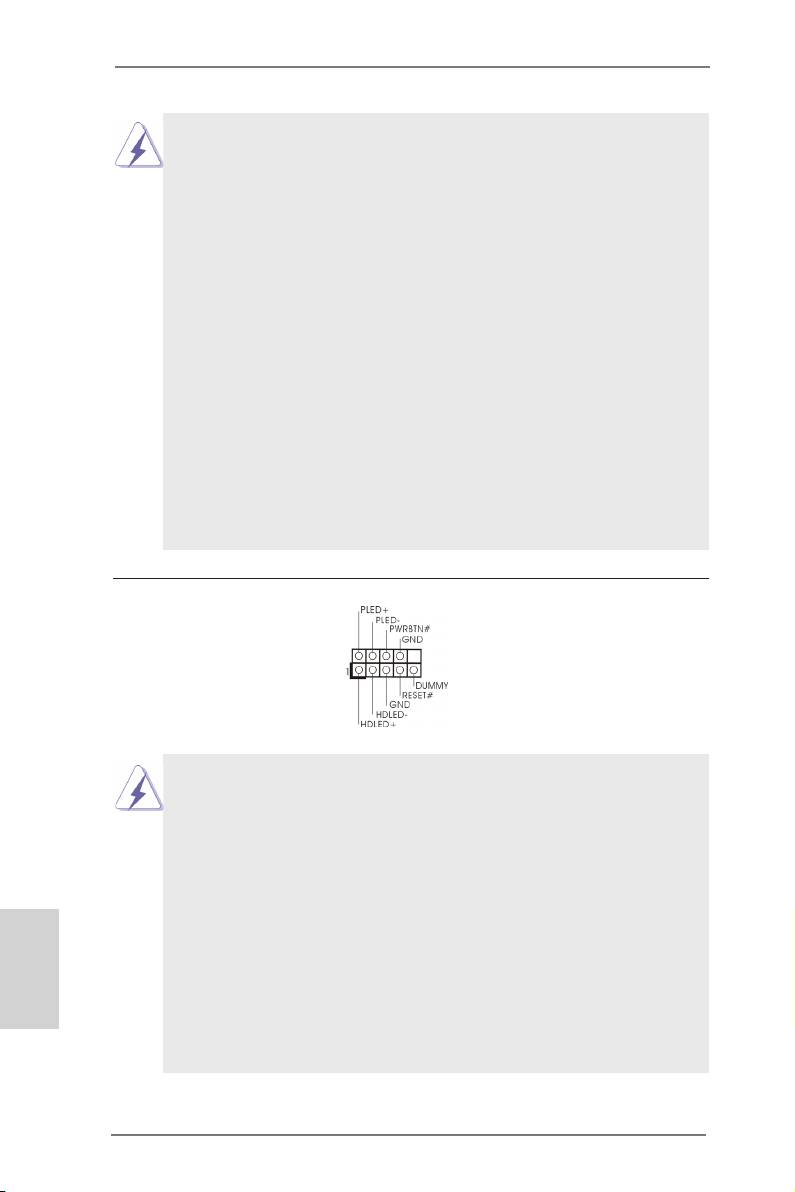

Cabezal de panel de sistema Este cabezar acomoda varias
(9-pin PANEL1)
dunciones de panel frontal de
(vea p.2, N. 20)
sistema.
Conecte el interruptor de alimentación, el interruptor de restablecimiento
y el indicador de estado del sistema situados en el chasis con esta
cabecera en función de las siguientes asignaciones de contacto. Preste
atención a los contactos positivos y negativos antes de conectar los
cables.
PWRBTN (interruptor de alimentación):
Conecte el interruptor de encendido situado en el panel frontal del
Español
chasis. Puede congurar la forma de apagar su sistema mediante el
interruptor de alimentación.
RESTABLECER (interruptor de restablecimiento):
Conecte el interruptor de restablecimiento situado en el panel frontal del
chasis. Pulse el interruptor de restablecimiento para restablecer el
equipo si se bloquea y no se reinicia con normalidad.
100
ASRock B75 Pro3-M Motherboard
PLED (LED de alimentación del sistema):
Conecte el indicador de estado de alimentación situado en el panel
frontal del chasis. El LED se enciende cuando el sistema esté en
funcionamiento. El LED parpadea cuando el sistema se encuentre en
estado de suspensión S1/S3. El LED se apaga cuando el sistema se
encuentre en estado de suspensión S4 o se apaga (S5).
HDLED (LED de actividad del disco duro):
Conecte el LED de actividad de disco duro situado en el panel frontal
del chasis. El LED se enciende cuando el disco duro esté leyendo o
escribiendo datos.
Es posible que el diseño del panel frontal varíe en función del chasis. Un
módulo del panel frontal consiste principalmente de interruptor de
alimentación, interruptor de restablecimiento, LED de alimentación, LED
de actividad del disco duro, altavoz, etc. Al conectar el módulo del panel
frontal del chasis a esta cabecera, asegúrese de que las asignaciones
de cables y las asignaciones de contactos coincidan correctamente.
Cabezal del altavoz del chasis Conecte el altavoz del chasis a
(4-pin SPEAKER1)
su cabezal.
(vea p.2, N. 19)
Conectores de ventilador de Por favor, conecte los cables
chasis / alimentación del ventilador a los conectores
(4-pin CHA_FAN1)
de ventilador, haciendo coincidir
(vea p.2, N. 18)
el cable negro con la patilla de
masa. CHA_FAN1 admiten
(3-pin PWR_FAN1)
control de ventilador.
(vea p.2, N. 1)
Conector del ventilador Conecte el cable del ventilador
de la CPU de la CPU a este conector y
(4-pin CPU_FAN1)
haga coincidir el cable negro
(vea p.2, N. 4)
con el conector de tierra.
Español
101
ASRock B75 Pro3-M Motherboard
Aunque esta placa base proporciona compatibilidad para un ventilador (silencioso)
de procesador de 4 contactos, el ventilador de procesador de 3 contactos seguirá
funcionando correctamente incluso sin la función de control de velocidad de
ventilador. Si pretende enchufar el ventilador de procesador de 3 contactos en el
conector del ventilador de procesador de esta placa base, conéctelo al contacto
1-3.
Contacto 1-3 conectado
Instalación del ventilador de 3 contactos
(3-pin CPU_FAN2)
(vea p.2, N. 5)
12
24
Cabezal de alimentación ATX Conecte la fuente de
(24-pin ATXPWR1)
alimentación ATX a su cabezal.
(vea p.2, N. 8)
1
13
A pesar de que esta placa base incluye in conector
12
24
de alimentación ATX de 24 pins, ésta puede funcionar
incluso si utiliza una fuente de alimentación ATX de
20 pins tradicional. Para usar una fuente de
alimentación ATX de 20 pins, por favor, conecte su
fuente de alimentación usando los Pins 1 y 13.
1
13
Instalación de una Fuente de Alimentación ATX de 20 Pins
Cabezal de alimentación ATX 12V Conecte la fuente de
(4-pin ATX12V1)
alimentación ATX 12V a su
(vea p.2, N. 2)
cabezal.
Aunque esta placa base proporciona un conector de energía de 8-pin ATX 12V,
Español
puede todavía trabajar si usted adopta un fuente tradicional de energía de 4-pin
ATX 12V. Para usar el fuente de energía de 4-pin ATX 12V, por favor conecte
su fuente de energía junto con Pin 1 y Pin 5.
8 5
Instalación de Fuente de Energía de 4-Pin ATX 12V
4 1
102
ASRock B75 Pro3-M Motherboard
Cabezal del puerto COM Este cabezal del puerto COM
(9-pin COM1)
se utiliza para admitir un
(vea p.2, N. 29)
módulo de puerto COM.
Cabecera HDMI_SPDIF Cabecera HDMI_SPDIF. Ofrece
(2-pin HDMI_SPDIF1)
una salida SPDIF la tarjeta
(vea p.2, N. 30)
VGA HDMI, permite al sistema
conectarse a dispositivos de
TV Digital HDMI / proyectores /
Dispositivos LCD. Conecte el
conector HDMI_SPDIF de la
tarjeta VGA HDMI a esta
cabecera.
Español
103
ASRock B75 Pro3-M Motherboard
Оглавление
- 1. Introduction
- Chapter 2: Installation
- 3. BIOS Information
- 1. Einführung
- 2. BIOS-Information
- 1. Introduction
- 2. Informations sur le BIOS
- 1. Introduzione
- 2. Informazioni sul BIOS
- 1. Introducción
- 2. BIOS Información
- 1. Введение
- 2. Информация о BIOS
- 1. Introdução
- 2. Informações da BIOS
- 1. Giriş
- 2. BIOS Bilgileri
- 1. 제품소개
- 2. 시스템 바이오스 정보
- 1. 主板簡介
- 2. BIOS 信息
- 1. 主機板簡介
- 2. BIOS 訊息
- 1. Penjelasan
- Installing OS on a HDD Larger Than 2TB
