ASRock B75 Pro3-M: 1. 主機板簡介

率，從而延長它門的使用壽命。

18、 ASRock Crashless BIOS 能讓使用者安心地更新他們的 BIOS，而不用擔心

發生故障。如果在 BIOS 更新過程中斷電，ASRock Crashless BIOS 會在電

源恢復後自動完成 BIOS 更新程序。請注意，BIOS 文件需存放在 USB 的根

目錄中。此功能只支援 USB2.0 插槽。

19、 華擎 On/Off Play 技術可讓使用者享受攜帶式音訊裝置的絕妙音訊體驗，

例如連接至PC的MP3播放機或手機，甚至在PC關機時（或在ACPI S5模式）

也能享受！此主機板亦提供免費的 3.5mm 音訊線（選購），以確保使用者

身處於最便利的運算環境內。

20、 系統管理員能夠透過 OMG 制定網際網路的限制使用時間，或限制只可在規定

的時間存取網際網路。您可從 [ 每日 ]、[ 星期幾 ] 或 [ 工作日與週末 ] 中

選擇，排程授予其他使用者進行網際網路存取的開始與結束時間。為防止使

用者規避 OMG 的限制，必須新增無權更改系統時間的訪客帳號。

21、 Internet Flash 在線升級功能會從我們的伺服器搜尋可用的 UEFI 韌體。

也就是說，系统可以自動從我們的伺服器上偵測到最新的UEFI 檔案，且

不需要進入 Windows 操作系统即可進行更新。請注意：您需要使用 DHCP

設定下的電腦以啟用此功能。

22、 當檢測到 CPU 過熱問題時，系統會自動關機。在您重新啟動系統之前，請

檢查主機板上的 CPU 風扇是否正常運轉並拔出電源線，然後再將它插回。

為了提高散熱性，在安裝PC 系統時請在 CPU 和散熱器之間塗一層散熱膏。

23、 組合散熱片選項 (C.C.O.) 提供具有彈性的選項 , 讓您可使用三種不同的 CPU

散熱片類型 , 分別是 LGA775,LGA1155 與 LGA1156。請注意 : 並非所有的 775

和 1156 CPU 風扇都支援此功能。

®

®

24、 Microsoft

Windows

XP / XP 64-bit 系統不支援 ASRock XFast RAM。

®

®

TM

TM

Microsoft

Windows

Vista

/Vista

64 位元 / XP/XP 64 位元系統不支援

Intel 智能連接技術和 Intel USB 3.0 接口。

25、 EuP, 全稱 Energy Using Product( 能耗產品 ), 是歐盟用來定義完整系統耗

電量的規定。根據 EuP 的規定 , 一個完整系統在關機模式下的交流電總消耗

必須在 1.00W 以下。為符合 EuP 標準 , 您需要同時具備支援 EuP 的主機板和

®

支援 EuP 的電源供應器。根據 Intel

的建議 , 支援 EuP 的電源供應器必須

符合在 100mA 電流消耗時 ,5Vsb 電源效率高於 50%。有關支援 EuP 的電源供

應器選擇方面的詳情 , 我們建議您諮詢電源供應器的製造商。

繁體中文

208

ASRock B75 Pro3-M Motherboard

1.3 跳線設置

插圖所示的就是設置跳線的方法。當跳線

帽放置在針腳上時,這個跳線就是“短

接”。如果針腳上沒有放置跳線帽 , 這個

跳線就是“開路”。插圖顯示了一個 3 針

腳的跳線 , 當跳線帽放置在針腳 1 和針腳 2

之間時就是“短接”。

接腳 設定

清除 CMOS

(CLRCMOS1, 3 針腳跳線 )

(見第2頁第26項)

默認設置

清除 CMOS

註：

CLRCMOS1 可供您清除 CMOS 中的資料。若要清除及重設系統參數並恢復為預設設

定，請先關閉電腦電源，並從電源插座中拔下電源線，等待 15 秒鐘之後，使用跳

線帽使 CLRCMOS1 的 pin2 及 pin3 短路 5 秒的時間。但請勿於更新 BIOS 後立即清除

CMOS。如需於更新 BIOS 後立即清除 CMOS，您必須先開機再關機，然後再執行 CMOS

清除操作。請注意，只有在移除CMOS 電池的情況下，密碼、日期、時間、使用者

預設設定檔、1394 GUID 及 MAC 位址才會清除。

繁體中文

209

ASRock B75 Pro3-M Motherboard

1.4 接頭

此類接頭是不用跳線帽連接的，請不要用跳線帽短接這些接頭。

跳線帽不正確的放置將會導致主機板的永久性損壞 !

Serial ATA2 接口 這裡有五組 Serial ATA2

SATA2_2 SATA2_4

(SATA2_1: 見第 2 頁第 23 項 )

(SATA2) 接口支援 SATA 數據線

(SATA2_2: 見第 2 頁第 15 項 )

作為內部儲存設置。目前 SATA2

(SATA2_3: 見第 2 頁第 21 項 )

界面理論上可提供高達 3.0Gb/s

SATA2_3 SATA2_5SATA2_1

(SATA2_4: 見第 2 頁第 16 項 )

的數據傳輸速率。

(SATA2_5: 見第 2 頁第 17 項 )

Serial ATA3 接口 這裡有三組 Serial ATA3

(SATA3_A0: 見第 2 頁第 10 項 )

(SATA3) 接口支援 SATA 數據線

(SATA3_A1: 見第 2 頁第 9 項 )

作為內部儲存設置。目前 SATA3

SATA3_A0

SATA3_A1

(SATA3_0: 見第 2 頁第 14 項 )

界面理論上可提供高達 6.0Gb/s

的數據傳輸速率。

SATA3_0

Serial ATA (SATA) SATA 數據線的任意一端均可連

數據線 接 SATA/SATA2/SATA3 硬碟或者

(選配)

主機板上的 SATA2/SATA3 接口。

印表機接針 這是一個連接印表機的接口，方

(25 針 LPT1)

便您連接印表機設備。

(見第2頁第28項)

繁體中文

USB 2.0 擴充接頭 除了位於 I/O 面板的四個 USB

(9 針 USB_8_9)

2.0 接口之外，這款主機板有兩

(見第2頁第25項)

組 USB 2.0 接針。每組 USB 2.0

接針可以支援兩個 USB 2.0 接口

。

210

ASRock B75 Pro3-M Motherboard

(9 針 USB_10_11)

(見第2頁第22項)

USB 3.0 擴充接頭 除了位於 I/O 面板的兩個 USB

(19 針 USB3_2_3)

3.0 接口之外，這款主機板有一

(見第2頁第11項)

組 USB 3.0 接針。這組 USB 3.0

接針可以支援兩個 USB 3.0 接口

。

紅外線模組接頭 這個接頭支援一個選配的模組 ,

(5 針 IR1)

可用來無線傳輸和接收紅外線。

(見第2頁第27項)

消費性紅外線模組插座 此插座可用於連接遙控器。

(4 針 CIR1)

(見第2頁第24項)

前置音效接頭 可以方便連接音效設備。

(9 針 HD_AUDIO1)

(見第2頁第31項)

1. 高清晰音效 (High Definition Audio, HDA) 支援智能音效接口檢測功能 (Jack

Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我們提供的手冊

和機箱手冊上的使用說明安裝您的系統。

2. 如果您使用 AC’97 音效面板 , 請按照下面的步驟將它安裝到前面板音效接針 :

繁體中文

A. 將 Mic_IN(MIC) 連接到 MIC2_L。

B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到 OUT2_L。

C. 將 Ground(GND) 連接到 Ground(GND)。

D. MIC_RET和OUT_RET僅用於HD音效面板。您不必將它們連接到AC’97音效面板。

211

ASRock B75 Pro3-M Motherboard

E. 開啟前置麥克風。

®

在 Windows

XP / XP 64 位元作業系統中 :

選擇”Mixer”。選擇”Recorder”。接著點選”FrontMic”。

®

TM

TM

在 Windows

7 / 7 64 位元 / Vista

/ Vista

64 位元作業系統中 :

在 Realtek 控制面板中點選”FrontMic”。調整”Recording Volume”。

系統面板接頭 可接各種不同燈，電源開關及重

(9 針 PANEL1)

啟鍵等各種連線。

(見第2頁第20項)

請根據下面的腳位說明連接機箱上的電源開關、重開按鈕與系統狀態指示

燈到這個接頭。請先注意針腳的正負極。

PWRBTN( 電源開關 ):

連接機箱前面板的電源開關。您可以設定用電源鍵關閉系統的方式。

RESET( 重開開關 ):

連接機箱前面板的重開開關。當電腦當機且無法正常重新啟動時 , 可按下

重開開關重新啟動電腦。

PLED( 系統電源指示燈 ):

連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。當系

統處於 S1/S3 待命模式時 , 此指示燈保持閃爍。當系統處於 S4 待命模式

或關機 (S5) 模式時 , 此指示燈熄滅。

HD LED( 硬碟活動指示燈 ):

連接機箱前面板的硬碟動作指示燈。當硬碟正在讀取或寫入數據時 , 此指

示燈亮起。

前面板設計因機箱不同而有差異。前面板模組一般由電源開關、重開開

關、電源指示燈、硬碟活動指示燈、喇叭等構成。將您的機箱前面板連接

到此接頭時 , 請確認連接線與針腳上的說明相對應。

機箱喇叭接頭 請將機箱喇叭連接到這個接頭。

繁體中文

(4 針 SPEAKER1)

(見第2頁第19項)

212

ASRock B75 Pro3-M Motherboard

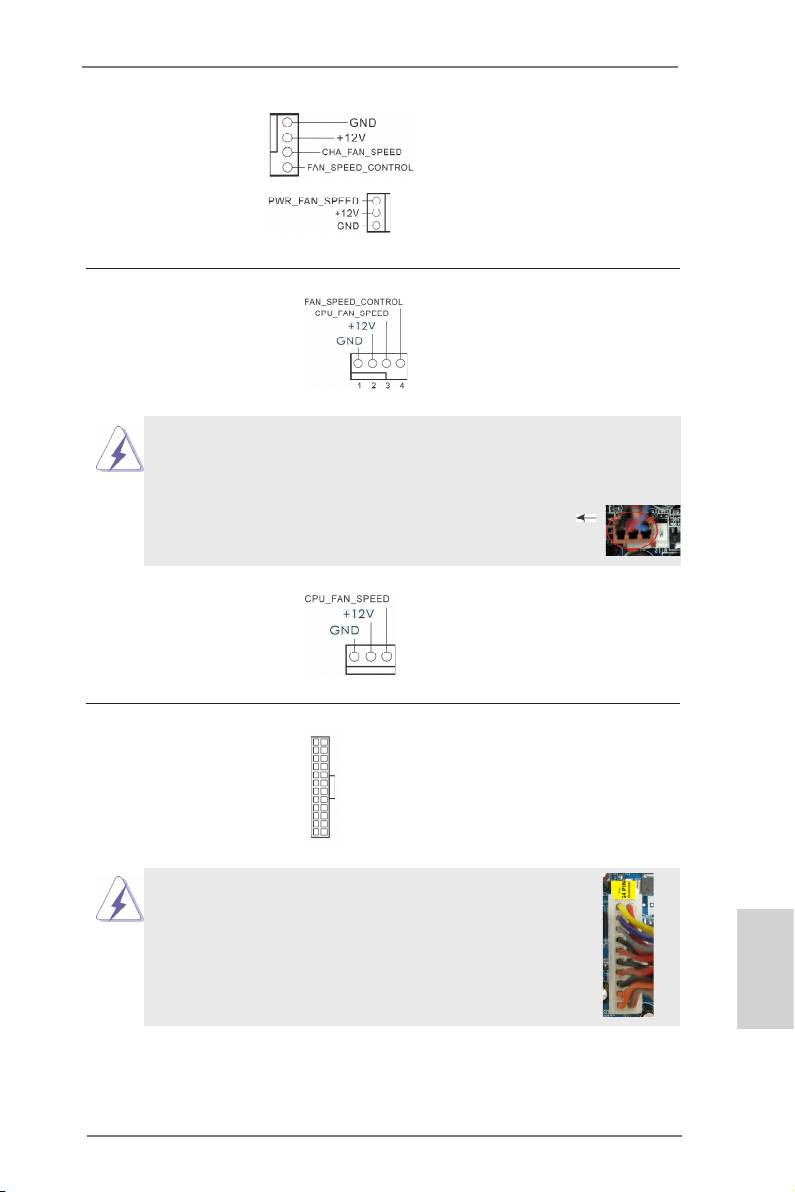

機箱 , 電源風扇接頭 請將風扇連接線接到這個接頭，

(4 針 CHA_FAN1)

並讓黑線與接地的針腳相接。

(見第2頁第18項)

CHA_FAN1 支援風扇控制。

(3 針 PWR_FAN1)

(見第2頁第1項)

CPU 風扇接頭 請將 CPU 風扇連接線接到這個接

(4 針 CPU_FAN1)

頭，並讓黑線與接地的針腳相接

(見第2頁第4項)

。

雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的

3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇

連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。

Pin 1-3 連接

3-Pin 風扇的安裝

(3 針 CPU_FAN2)

(見第2頁第5項)

ATX 電源接頭 請將 ATX 電源供應器連接到這個

12

24

(24 針 ATXPWR1)

接頭。

(見第2頁第8項)

1

13

雖然此主機板提供 24-pin ATX 電源接口 , 但是您仍然可以使

12

24

用傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順

著 Pin 1 和 Pin 13 插上電源接頭。

20-Pin ATX 電源安裝說明

1

13

繁體中文

213

ASRock B75 Pro3-M Motherboard

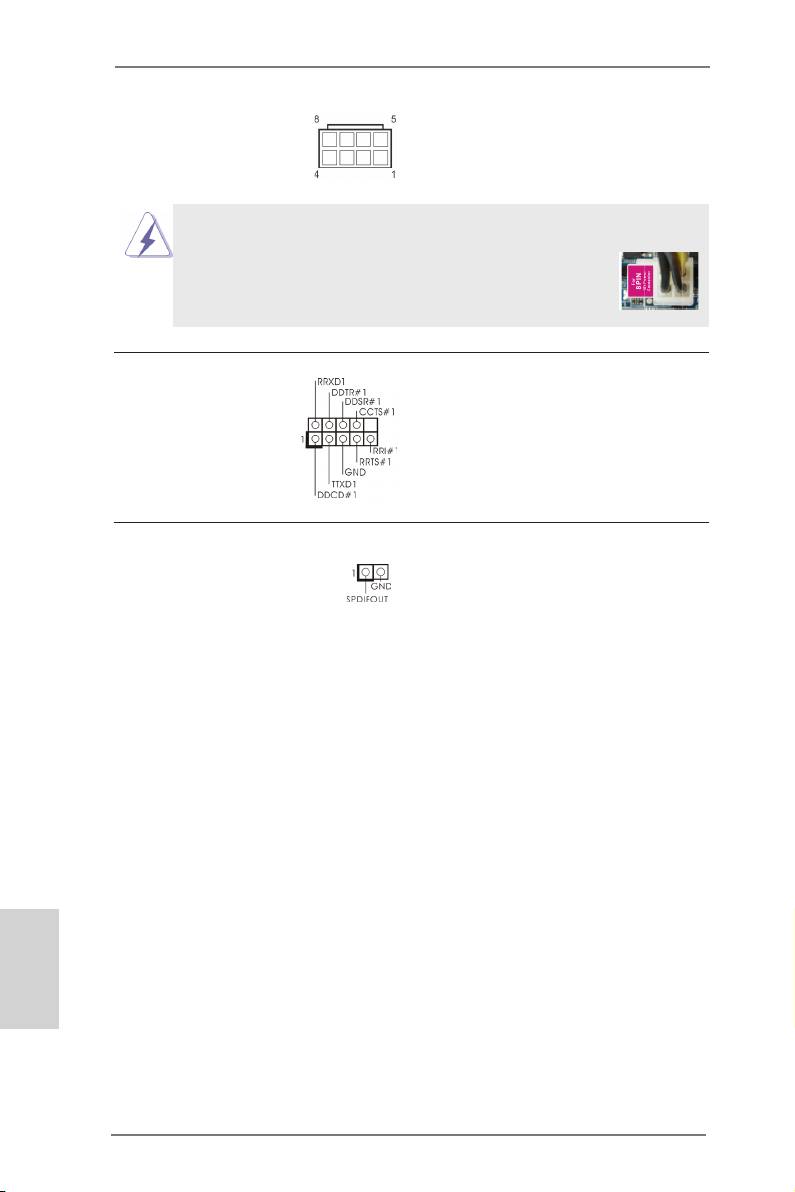

ATX 12V 電源接口 請將 ATX 12V 電源供應器連接到

(8 針 ATX12V1)

這個接頭。

(見第2頁第2項)

雖然此主機板提供 8-pin ATX 12V 電源接口 , 但是您仍然可以使用傳統的

4-pin ATX 12V 電源。為了使用 4-pin ATX 12V 電源 , 請

8 5

順著 Pin 1 和 Pin 5 插上電源接頭。

4-Pin ATX 12V 電源安裝說明

4 1

序列埠 這個序列埠 COM1 支援一個序列

(9 針 COM1)

埠的裝置。

(見第2頁第29項)

HDMI_SPDIF 接頭 HDMI_SPDIF 接頭，提供 SPDIF

(2 針 HDMI_SPDIF1)

音效輸出至 HDMI 顯示卡，支援

(見第2頁第30項)

將電腦連接至帶 HDMI 的數位電

視 / 投影機 / 液晶銀幕等設備。

請將 HDMI 顯示卡的 HDMI_SPDIF

接口連接到這個接頭。

繁體中文

214
