161
Nederlands
12.2 Basisconfiguratie
Alle instellingen van de „Basisconfiguratie“ staat ook onder het menupunt „Voortgezette configuratie“.
Neem hiervoor ook de kolom „Beschikbaar in“ onder de beschrijvingen van „Voortgezette configuratie“ in
acht.
162
Nederlands
12.3 Voortgezette configuratie
12.3.1 Systeem
Menupunt
Beschrijving
Beschikbaar in
modus
Apparaatinformatie
Weergave van de apparaatinformatie
Basisconfiguratie,
voortgezette
configuratie
Tijdinstellingen
Configuratie van de tijdweergave
Basisconfiguratie,
voortgezette
configuratie
Onderhoud
Configuratie voor onderhoud van het systeem
Basisconfiguratie,
voortgezette
configuratie
DST
(Daylight Saving
Time)
Configuratie van de automatische
zomertijdomstelling
Voortgezette
configuratie
163
Nederlands

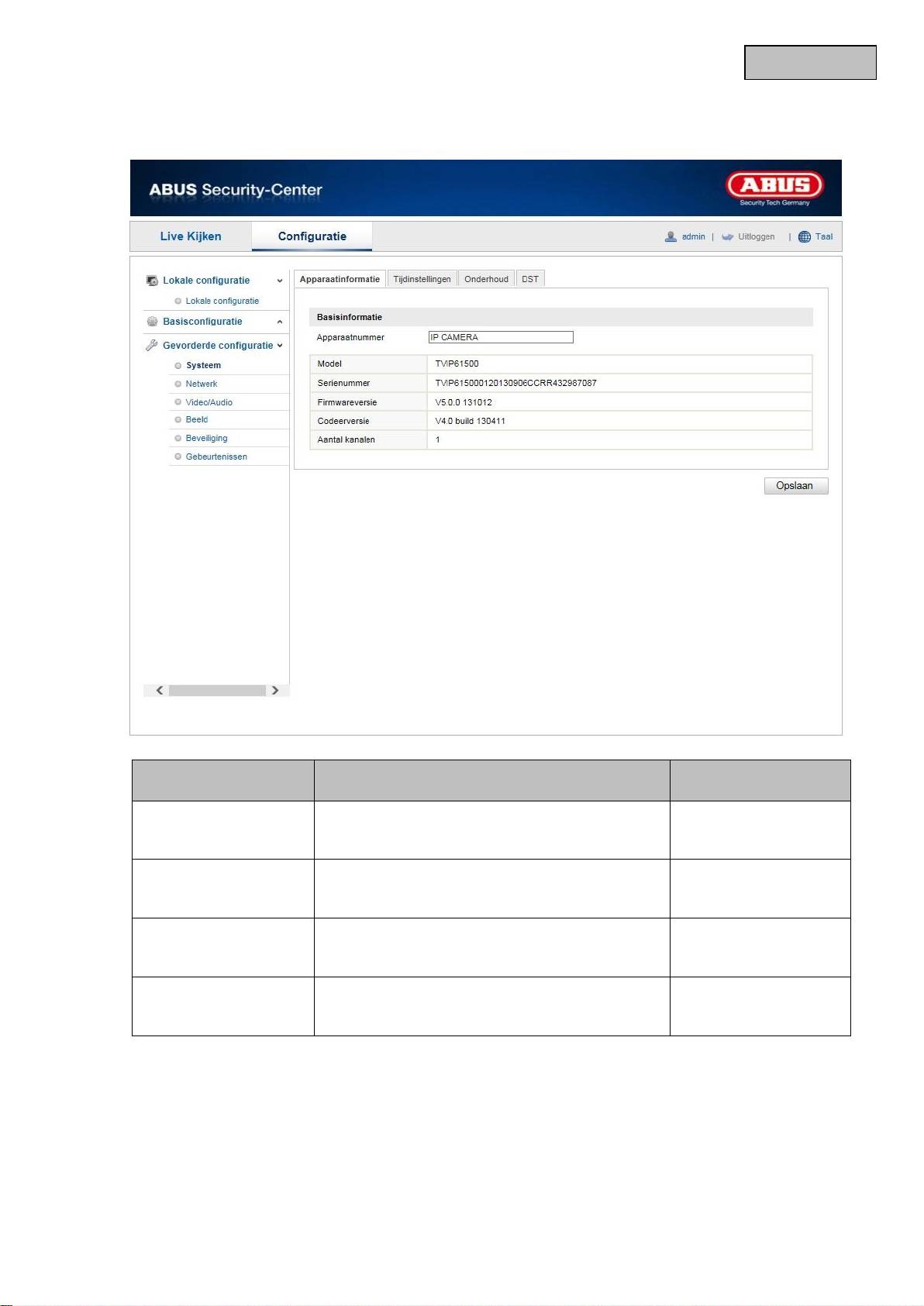

12.3.1.1 Apparaatinformatie
Basisinfo
Apparaatnaam:
Hier kunt u een apparaatnaam voor de Camera invoeren. Klik op "Opslaan" om deze over te nemen.
Model:
Weergave van het modelnummer
Serienummer:
Weergave van het serienummer
Firmwareversie:
Weergave van de firmwareversie
Cod.-versie:
Weergave van de coderingsversie
Aantal kanalen:
Weergave van het aantal kanalen
164
Nederlands
12.3.1.2 Tijdinstellingen
Tijdzone
Selectie van de tijdzone (GMT)
SetTime
NTP
Met het Network Time Protokolls (NTP) kan de tijd van de Camera met een tijdserver worden
gesynchroniseerd.
Activeer NTP om de functie te gebruiken.
Serveradres
IP-serveradres van de NTP-server.
NTP-poort
Netwerk-poortnummer van de NTP-dienst (standaard: poort 123)
Handm. tijdsynchron.
Apparaattijd
Weergave van de apparaattijd van de computer
Tijdinstelling
Weergave van de actuele tijd aan de hand van de tijdzone-instelling.
Klik op „Synchr. met comp-tijd“ om de apparaattijd van de computer over te nemen.
Klik op „Opslaan“ om de instellingen op te slaan.
165
Nederlands
12.3.1.3 Onderhoud
Opnieuw opstarten
Klik op „Opnieuw starten“ om het apparaat opnieuw te starten.
Standaard
Herstellen.
Klik op „Herstellen“ om alle parameters behalve de IP-parameters op de standaardinstellingen terug te
zetten.
Standaard
Selecteer dit punt om alle parameters op de standaardinstellingen terug te zetten.
Conf.bestand imp.
Config-bestand
Selecteer hier het bestandpad om een configuratiebestand te importeren.
Status
Weergave van de importstatus
Conf.-bestand exp.
Klik hier om een configuratiebestand te exporteren
Remote-upgrade
Firmware
Selecteer het pad om de Camera met een nieuwe firmware te actualiseren.
Status
Weergave van de upgradestatus
Klik op „Opslaan“ om de instellingen op te slaan.
166
Nederlands
12.3.1.4 DST
DST
DST activeren
Selecteer „DST“ om de systeemtijd automatisch aan de zomertijd aan te passen.
Starttijd
Leg het tijdstip voor de omstelling naar zomertijd vast.
Eindtijd
Leg het tijdstip voor omstelling naar wintertijd vast.
Klik op „Opslaan“ om de instellingen op te slaan.
167
Nederlands
12.3.2 Netwerk
Menupunt
Beschrijving
Beschikbaar in
modus
TCP/IP
Instelling TCP/IP-gegevens
Basisconfiguratie,
Voortgezette
configuratie
Poort
Instellingen van de gebruikte poorten
Basisconfiguratie,
Voortgezette
configuratie
DDNS
Instellingen van de DDNS-gegevens
Voortgezette
configuratie
UPnP™
Instellingen van de UPnP-gegevens
Voortgezette
configuratie
168
Nederlands
12.3.2.1 TCP/IP
Om de Camera via een netwerk te kunnen bedienen, moeten de TCP/IP-instellingen correct worden
geconfigureerd.
DHCP
Indien een DHCP-server beschikbaar is, klikt u op DHCP om automatisch een IP-adres en verdere
netwerkinstellingen over te nemen. De gegevens worden automatisch door de server overgenomen en
kunnen niet handmatig worden gewijzigd.
Indien geen DHCP-server beschikbaar is, volgende gegevens handmatig invullen.
IPv4-adres
Instelling van het IP-adres voor de Camera
IPv4-subnetmasker
Handmatige instelling van het subnetmasker voor de Camera
IPv4-standaard-gateway
Instelling van de standaard router voor de Camera.
IPv6-modus
Handmatig: Handmatige configuratie van de IPv6-gegevens
DHCP: De IPv6-verbindingsgegevens worden ter beschikking gesteld door de DHCP-server (router).
Route Advertisement: De IPv6-verbindingsgegevens worden door de DHCP-server (router) in combinatie
met de ISP (Internet Service Provider) ter beschikking gesteld.
IPv6-adres
Weergave van het IPv6-adres. In de IPv6-modus „Handmatig” kan het adres geconfigureerd worden.
IPv6-subnetmasker
Weergave van het IPv6-subnetmasker.
169
Nederlands
IPv6 Standard Gateway
Weergave van de IPv6 Standard Gateway (standaardrouter)
MAC-adres
Hier wordt het hardwareadres van de camera weergegeven. U kunt dit adres niet wijzigen.
MTU
Instelling van de overdrachtsnelheid. Kies een waarde 500 – 9676. Standaard is 1500 vooringesteld.
DNS-server
Voorkeur DNS-server
Voor sommige toepassingen zijn DNS-serverinstellingen vereist. (bijvoorbeeld verzenden van e-mails)
Voer hier het adres van de gewenste DNS-servers in.
Altern. DNS-server
Indien de gewenste DNS-server niet bereikbaar is, wordt deze alternatieve DNS-server gebruikt.
Leg hier het adres van de alternatieve server vast.
12.3.2.2 Poort
Indien u externe toegang tot de Camera wenst, moeten volgende poorten worden geconfigureerd.
HTTP-poort
De standaardpoort voor de HTTP-overdracht is 80. Alternatief hiervoor kan deze poort een waarde in het
bereik tussen 1024~65535 krijgen. Als zich meerdere Cameras in hetzelfde subnet bevinden, moet elke
camera een eigen, unieke HTTP-poort krijgen.
RTSP-poort
De standaardpoort voor de RTSP-overdracht is 554. Alternatief hiervoor kan deze poort een waarde in het
bereik tussen 1024~65535 krijgen. Als zich meerdere Cameras in hetzelfde subnet bevinden, moet elke
camera een eigen, unieke RTSP-poort krijgen.
HTTPS-poort
De standaardpoort voor de HTTPS-overdracht is 443.
Klik op „Opslaan“ om de instellingen op te slaan.
170
Nederlands
SDK-poort (stuurpoort)
De standaardpoort voor de SDK-overdracht is 8000. Communicatiepoort voor interne gegevens.
Alternatief hiervoor kan deze poort een waarde in het bereik tussen 1025~65535 krijgen. Als zich
meerdere IP-camera's in hetzelfde subnet bevinden, moet aan elke camera een eigen, uniek optredende
SDK-poort worden toegewezen.

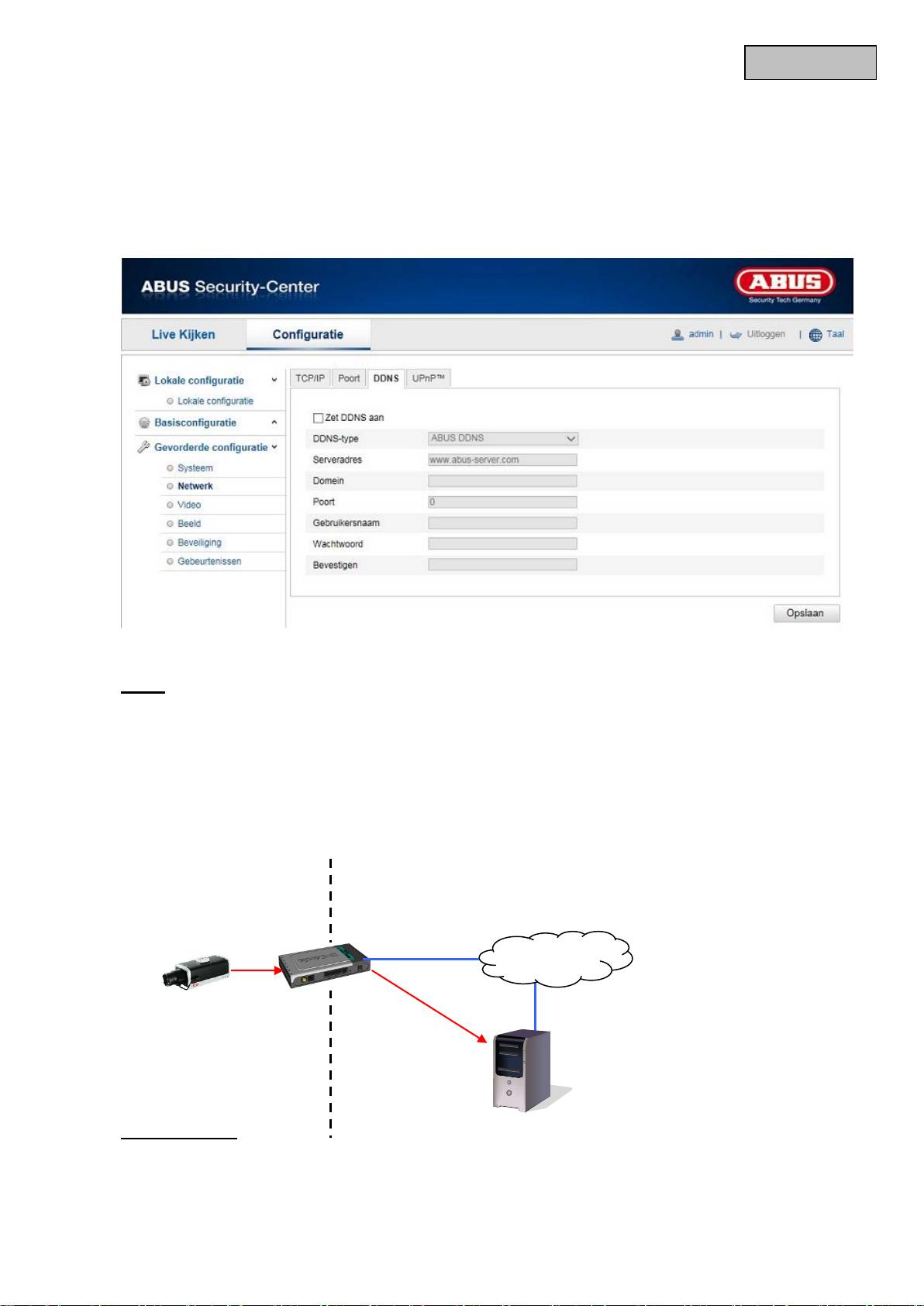

12.3.2.3 DDNS
DDNS
DynDNS of DDNS (Dynamic Domain Name System entry) is een systeem dat in realtime
domeinnaamregistraties kan actualiseren. De netwerkcamera beschikt over een geïntegreerde DynDNS-
client die automatisch de actualisering van het IP-adres bij een DynDNS-provider kan uitvoeren. Indien de
netwerkcamera zich achter een router bevindt, adviseren we de DynDNS-functie van de router te
gebruiken.
De afbeelding verduidelijkt de toegang tot / actualisering van het IP-adres bij de DynDNS-service.
DDNS activeren
Activeert of deactiveert de DDNS-functie.
DDNS-type
Selecteer een van de DDNS-types. U kunt kiezen tussen „DynDNS“ en „ABUS DDNS“.
192.168.0.3
195.184.21.78 name.dyndns.org
195.184.21.78
LAN
WAN
Internet
171
Nederlands
Serveradres
Selecteer een DDNS-serviceprovider. U dient over een geregistreerde toegang bij deze DDNS-
serviceprovider te beschikken (bijv. www.dyndns.org).
Indien u als DDNS-type „ABUS DDNS“ heeft geselecteerd, verschijnt het serveradres grijs.
Domeinen
Voer hier de geregistreerde domeinnaam (host-service) in (bijv. mijnIPcamera.dyndns.org).
Poort
Leg hier de poortforwarding vast.
Gebruikersnaam
Gebruikersidentificatie van uw DDNS-account
Wachtwoord
Wachtwoord van uw DDNS-account
Bevestigen
Wachtwoordbevestiging is hier verplicht.
DDNS-account aanmaken
Nieuw account bij DynDNS.org aanmaken:
Accountgegevens invullen:
Noteer uw gebruikersgegevens en kopieer deze in de configuratie van de netwerkcamera.
Toegang tot de netwerkcamera via DDNS
Indien uw netwerkcamera zich achter een router bevindt, moet de toegang via DynDNS in de router
geconfigureerd worden. Hiervoor vindt u op de ABUS Security-Center homepage www.abus-sc.com een
beschrijving van de DynDNS-router-configuratie voor gangbare router-modellen.
172
Nederlands
De volgende afbeelding verduidelijkt de toegang tot een netwerkcamera achter een router via
DynDNS.org.
ABUS DDNS
1.
Om de ABUS DDNS-functie te kunnen gebruiken moet u eerst een account bij www.abus-server.com
inrichten. Neem hiervoor de FAQ's op de website in acht.
2.
Activeer het selectievakje „DDNS activeren“ en selecteer dan het DDNS-type „ABUS DDNS“
3.
Neem uw gegevens over met „Speichern“. Het IP-adres van uw internetverbinding wordt nu elke
minuut op de server geactualiseerd.
Voor de DynDNS-toegang via een router moet een portforwarding van alle relevante
poorten (in ieder geval RTSP + HTTP) in de router worden ingesteld.
http://name.dyndns.org:1026
name.dyndns.org:1026 195.184.21.78:1026
195.184.21.78:1026
195.184.21.78:1026
192.168.0.1
LAN
WAN
Internet
173
Nederlands
12.3.2.4 UPnP™
De UPnP-functie (Universal Plug and Play) zorgt voor een eenvoudige regeling van netwerkapparatuur in
een IP-netwerk. Hierdoor is de netwerkcamera bijv. als netwerkapparaat in de Windows-netwerkomgeving
zichtbaar.
UPnP activeren
Activeer of deactiveer de UPnP-functie
Naam
Weergave van het MAC-adres van de camera
Poorttoewijzing
P.-mapping act.
De Universal Plug and Play-poortforwarding voor netwerkdiensten wordt hiermee geactiveerd. Indien uw
router UPnP ondersteunt, dan wordt met deze optie automatisch de portforwarding voor videostreams aan
de zijde van de router voor de netwerkcamera geactiveerd.
Mapping poorttype
Selecteer hier of de poortforwarding automatisch of handmatig moet worden uitgevoerd.
U kunt kiezen tussen „Auto“ of „Handmatig“.
Protocolnaam:
HTTP
Der standaardpoort voor de HTTP-overdracht luidt 80. Alternatief hiervoor kan deze poort een waarde in
het bereik tussen 1025~65535 krijgen. Als zich meerdere IP-camera's in hetzelfde subnet bevinden, moet
elke camera een eigen, unieke HTTP-poort krijgen
RTSP
De standaardpoort voor de RTSP-overdracht is 554. Alternatief hiervoor kan deze poort een waarde in het
bereik tussen 1025~65535 krijgen. Wanneer er meerdere IP-camera's in hetzelfde subnet aanwezig zijn,
dan moet iedere camera een eigen, unieke RTSP-poort krijgen.
SDK (stuurpoort)
De standaardpoort voor de SDK-overdracht is 8000. Communicatiepoort voor interne gegevens.
Alternatief hiervoor kan deze poort een waarde in het bereik tussen 1025~65535 krijgen. als zich
meerdere IP-camera's in hetzelfde subnet bevinden moet aan elke camera een eigen, uniek optredende
SDK-poort worde toegewezen.
174
Nederlands
Externe poort
U kunt de poorten alleen handmatig wijzigen, als het „Mapping Port Type“ in handmatig werd gewijzigd.
Status
Toont of de ingevoerde externe poort geldig resp. ongeldig is.
12.3.3 Video
Menupunt
Beschrijving
Beschikbaar in
modus
Video
Instellingen voor de video-uitgang
Basisconfiguratie,
Voortgezette
configuratie
175
Nederlands

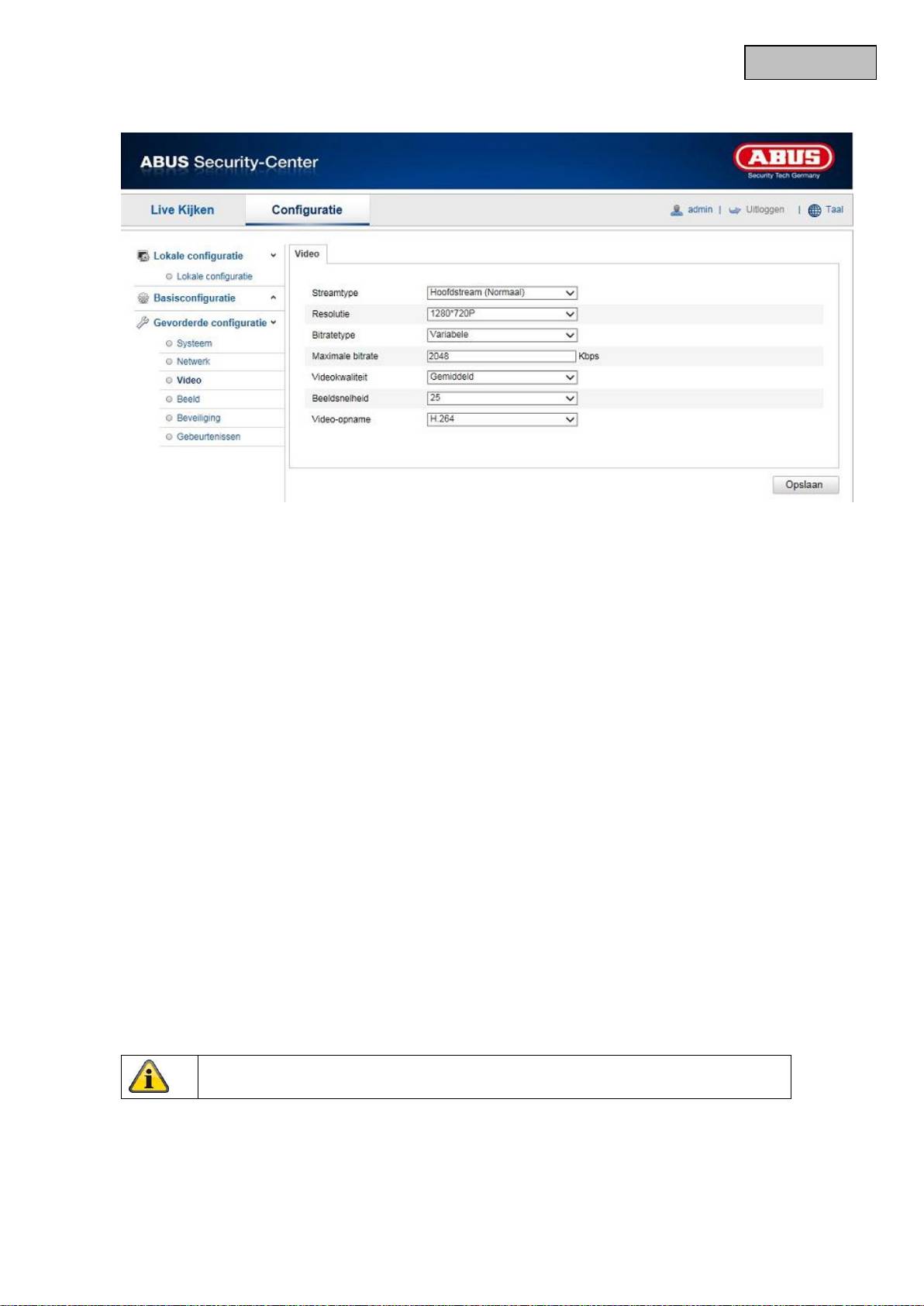

12.3.3.1 Video
Stream-type
Selecteer het streamtype voor de camera. Selecteer „Main Stream (normaal)“ voor de opnemen en live-
aanzicht met goede bandbreedte. Selecteer „Sub-Stream“ voor live-aanzicht met begrensde bandbreedte.
Resolutie
Stel hier de resolutie van de videogegevens in. Afhankelijk van het cameramodel kunt u kiezen tussen
1280*720P; 1280*960; 1920*1080P.
Bitratetype
Geeft de bitrate van de videostream aan. De videokwaliteit kan afhankelijk van de bewegingsinstensiteit
hoger of lager uitvallen.U kunt kiezen tussen constante en variabele bitrate.
Max. beeldfrequentie
De beeldfrequentie van de videostream wordt op een bepaalde waarde vast ingesteld. Stel de max. bitrate
tussen 32 en 16384 Kbps in. Een hogere waarde komt overeen met een hogere videokwaliteit, maar
vereist ook een grotere bandbreedte.
Videokwaliteit
Dit menupunt is alleen beschikbaar, als u een variabele bitrate heeft geselecteerd. Stel hier de
videokwaliteit van de videogegevens in.De videokwaliteit kan afhankelijk van de bewegingsintensiteit
hoger of lager uitvallen. U kunt kiezen tussen zes verschillende videokwaliteiten, „Minimum“, „Lager“,
„Laag“, „Midden“, „Hoger“ of „Maximum“.
Beeldfrequentie
Geeft de beeldfrequentie in beelden per seconde weer.
Videocodering
Selecteer een standaard voor de videocodering. U kunt kiezen tussen H.264, MPEG-4 en MJPEG.
Klik op „Opslaan“ om de instellingen over te nemen.
176
Nederlands

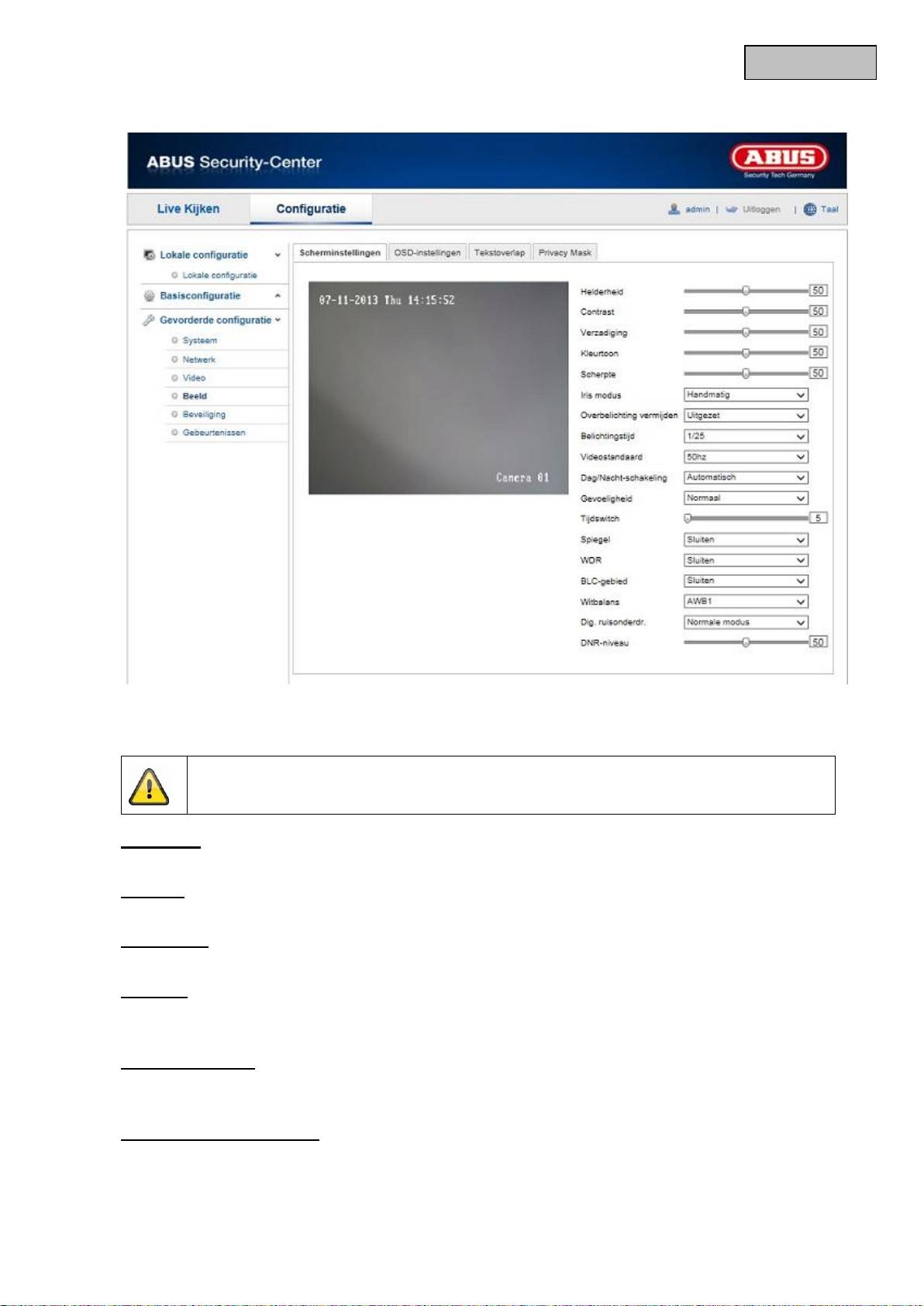

12.3.4 Beeld
Menupunt
Beschrijving
Beschikbaar in
modus
Weergave-
instellingen
Instellingen van de weergaveparameters
Basisconfiguratie,
Voortgezette
configuratie

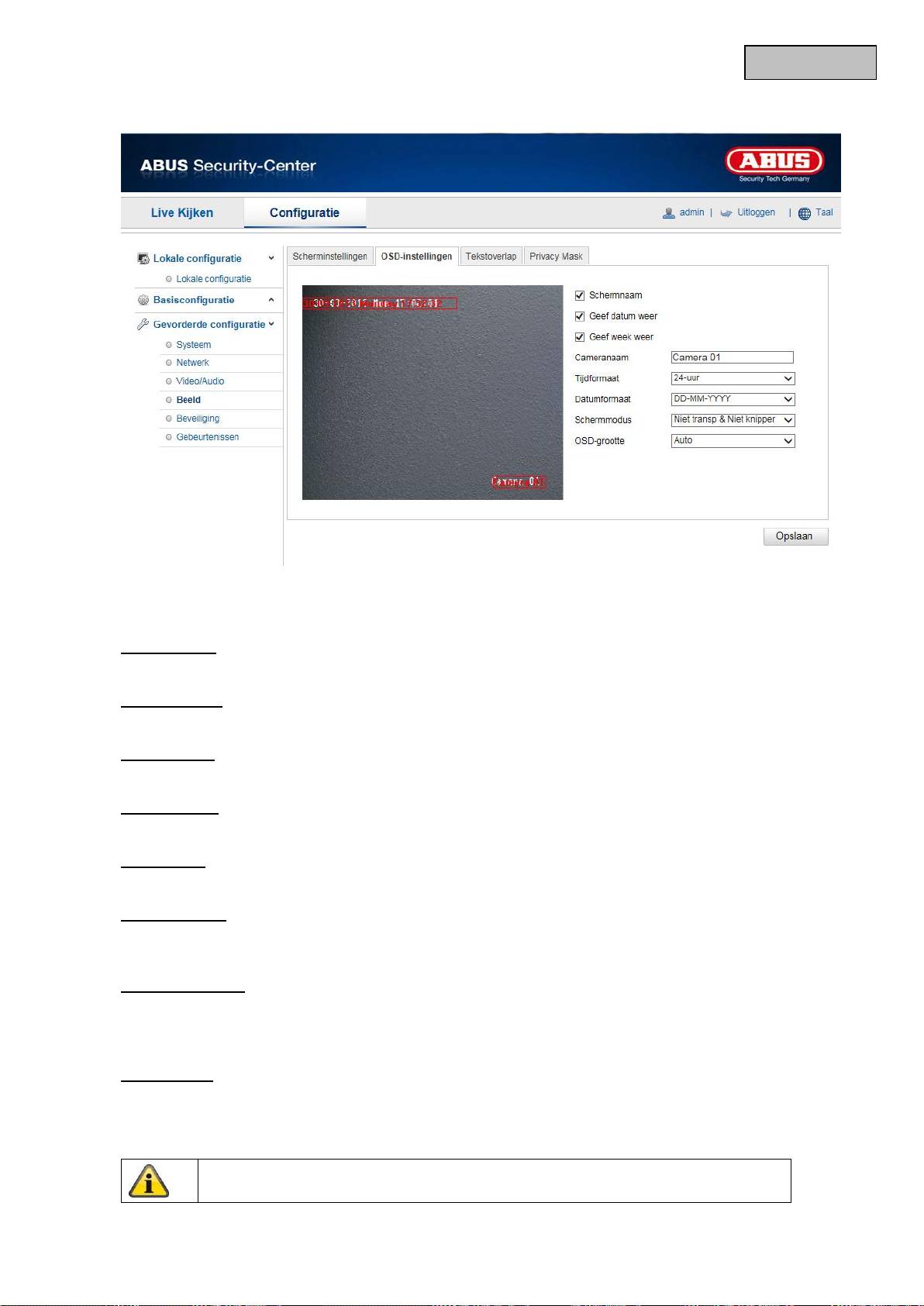

OSD-
instellingen
Instelling van het datum- en tijdformaat
Voortgezette
configuratie
Tekst-overlay
Toevoegen van tekstvelden
Voortgezette
configuratie
Maskeren van
privé-zones
Toevoegen van maskers voor privé-zones
Voortgezette
configuratie
177
Nederlands
12.3.4.1 Weergave-instellingen
Bij dit menupunt kunt u de beeldkwaliteit van de camera, inclusief helderheid, scherpte, contrast etc.
instellen. Klik op „Standaard“ om de standaardwaarden te herstellen.
Neem het volgende in acht:
De parameters onder weergave-instellingen kunnen per model verschillen.
Helderheid
Instelling van de beeldhelderheid. Instelbaar zijn waarden tussen 0 en 100.
Contrast
Instelling van het beeldcontrast. Instelbaar zijn waarden tussen 0 en 100.
Verzadiging
Instelling van de beeldverzadiging. Instelbaar zijn waarden tussen 0 en 100.
Scherpte
Instelling van de beeldscherpte Een hogere scherpte kan de beeldruis versterken.
Instelbaar zijn waarden tussen 0 en 100.
Belichtingsmodus
In handmatige modus kunt u de waarden voor diafragma, belichtingstijd en versterking handmatig
instellen.
Overbelichtingsbeveiliging
Indien deze functie is geactiveerd, wordt de IR lichtintensiteit automatisch gereduceerd bij objecten die te
dichtbij zijn. Hiermee wordt geprobeerd, overbelichting van objecten te vermijden.
178
Nederlands

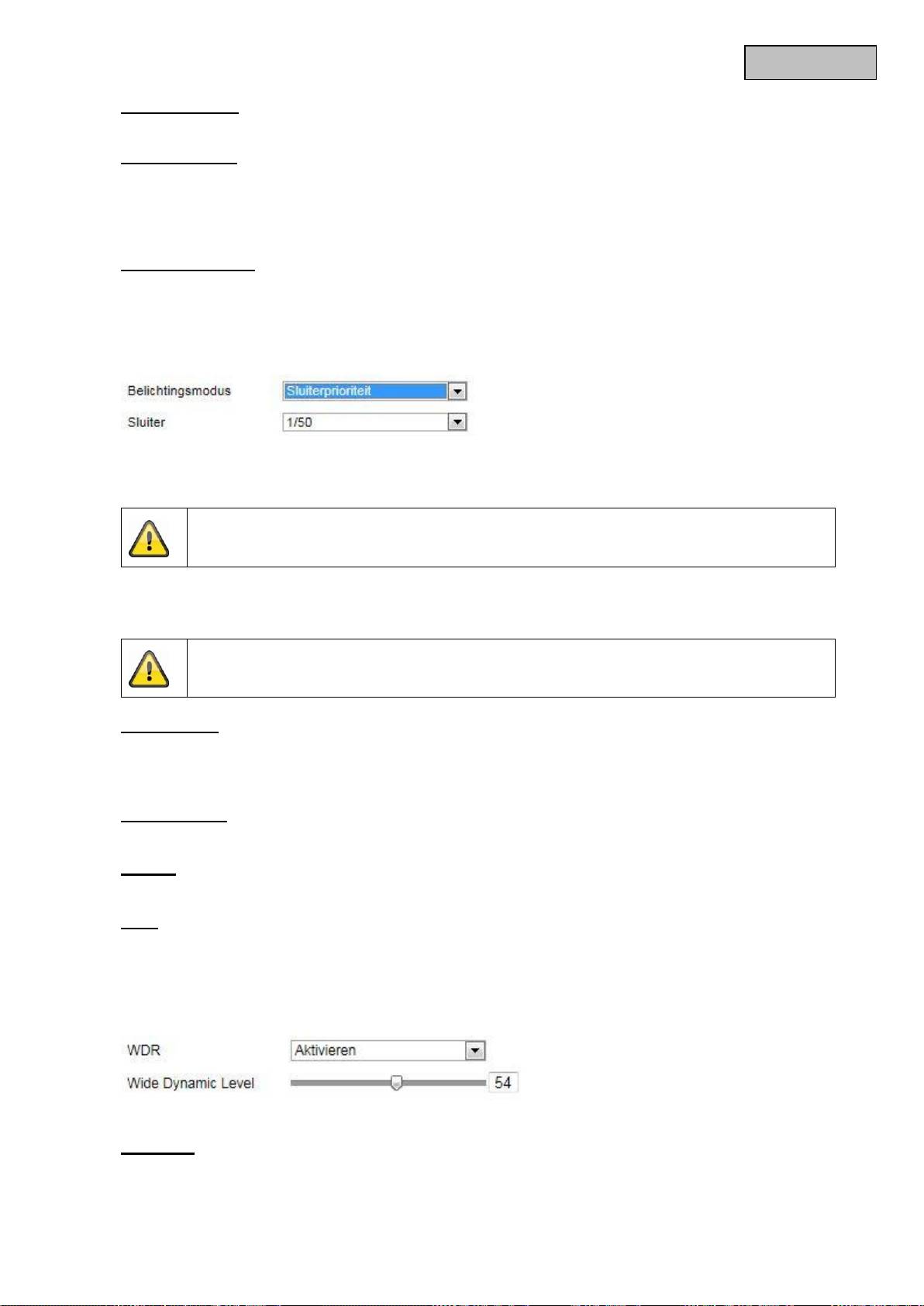

Belichtingsduur
Instellen der max. belichtingstijd. Deze instelling is onafhankelijk van de iris-modus.
Videostandaard
Regeling van de belichtinsfrequentie
50Hz: Vaste instelling op 50 Hz netfrequentie
60Hz: Vaste instelling op 60 Hz netfrequentie
Dag/nacht-omsch.
De dag/nacht-omsch. Biedt de opties auto, dag en nacht.
Auto
De camera schakelt, afhankelijk van de actuele lichtomstandigheden, automatisch tussen dag- en
nachtmodus. De gevoeligheid kan tussen „Laag“, „Normaal“ en „Hoog“ worden ingesteld.
Dag
In deze modus maakt de camera alleen kleurenbeelden.
Neem het volgende in acht:
Gebruik deze modus alleen bij gelijkblijvende lichtverhoudingen.
Nacht
In deze modus maakt de camera alleen zwart/witbeelden.
Neem het volgende in acht:
Gebruik deze modus alleen bij zwakke lichtverhoudingen.
Gevoeligheid
Instelling voor de omschakeldrempel voor de automatische dag-/nachtomschakeling (laag, normaal,
hoog).
Een lage waarde betekent een lagere belichtingssterkte voor de omschakeling naar de nachtmodus.
Omschakeltijd
Instelling van een vertraging tussen het herkennen van een noodzakelijke omschakeling tot aan de actie.
Spiegel
Als de spiegelfunctie is geactiveerd, wordt het beeld horizontaal gespiegeld.
WDR
Met de WDR-functie kan de camera ook bij ongunstige tegenlichtverhoudingen duidelijke beelden leveren.
Indien in het beeldbereik zowel zeer lichte als zeer donkere bereiken bestaan, wordt het
helderheidsniveau van het gehele beeld gecompenseerd voor een duidelijk, gedetailleerd beeld.
Klik op het selectiekastje om de WDR-functie te activeren resp. te deactiveren.
Zet het Wide Dynamic Level hoger om de WDR-functie te versterken.
Witbalans
Selecteer hier de belichtingsomgeving waarin de camera wordt geïnstalleerd.
U heeft de volgende opties: „MWB”, „AWB1”, „AWB2”, „Geblokkeerd WB”, „Fluorescentielamp”,
„Gloeilamp”, „Warm licht”, „Natuurlijk licht”.
179
Nederlands

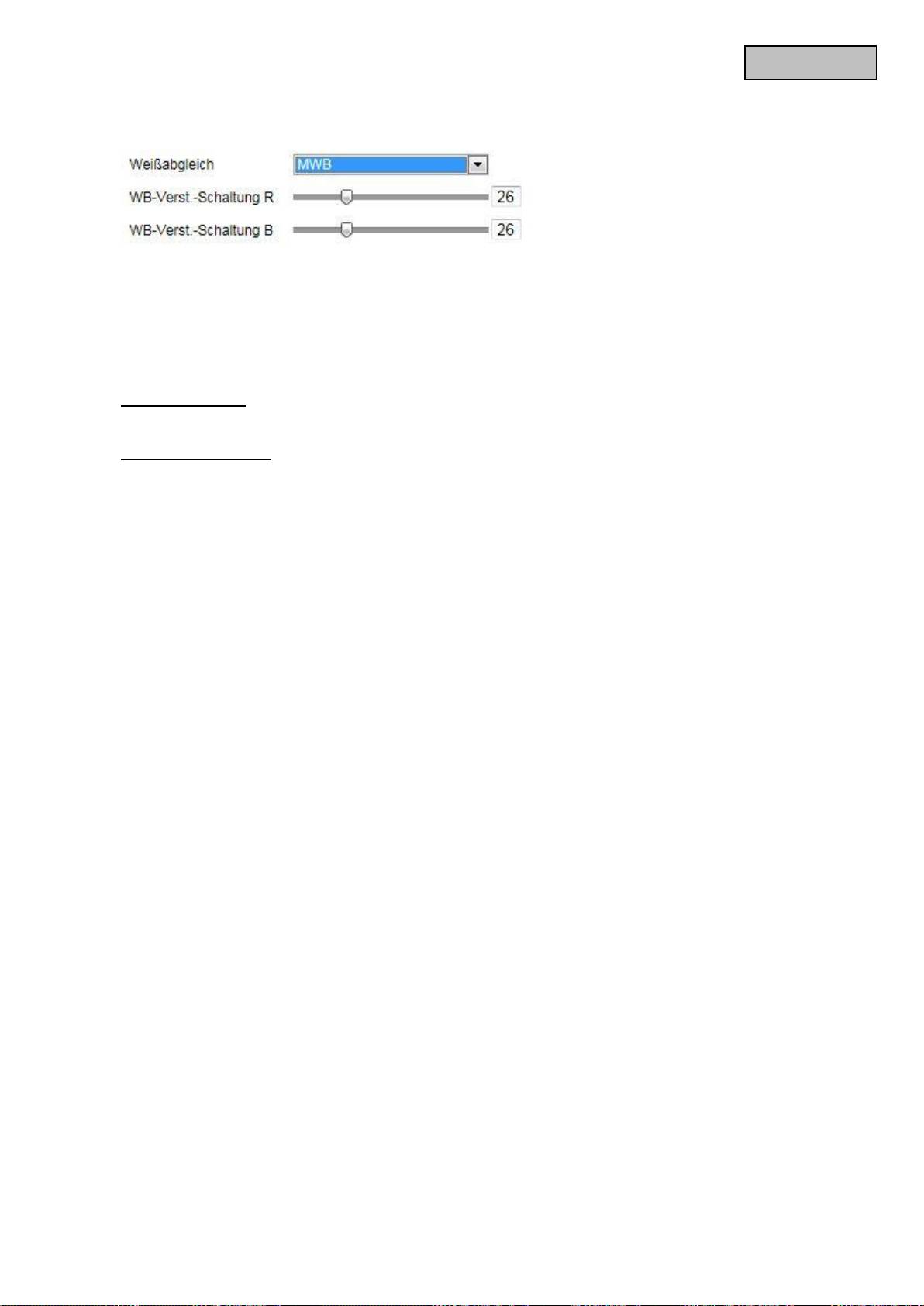

MWB
U kunt de witbalans met de volgende waarden handmatig aanpassen.
Geblokkeerd WB
De witbalans wordt eenmalig uitgevoerd en opgeslagen.
Overige
Gebruik de andere witbalansopties voor het aanpassen van de functie aan het omgevingslicht (gloeilamp,
warm licht, natuurlijk licht, fluorescentielicht).
Dig. ruisonderdr.
U kunt de ruisonderdrukking activeren (normaalmodus) resp. deactiveren.
Ruisonderdr.-niveau
Stel hier het niveau voor ruisonderdrukking in.
180
Nederlands
12.3.4.2 OSD-instellingen
Bij dit menupunt kunt u selecteren welk datum- en tijdformaat in het livebeeld moet worden getoond.
Naam weerg.
Selecteer dit selectievakje, als u de cameranaam wilt laten weergeven.
Datum weerg.
Selecteer dit selectievakje, als u de datum in het camerabeeld wilt laten weergeven.
Week weerg.
Selecteer dit selectievakje, als u de weekdag wilt laten weergeven.
Cameranaam
Voer hier de cameranaam in die in het beeld moet worden getoond.
Tijdformaat
Selecteer hier of de tijd in 24-uursformaat of 12-uursformaat moet worden weergegeven.
Datumformaat
Selecteer hier het formaat voor de datumweergave.
(D= dag; M= maand; J= jaar)
Weergavemodus
Hier kunt u de weergavemodus voor de getoonde elementen selecteren.
U heeft volgende opties: „Transparant & knipperend“, „Transparant & niet-knipperend“, „Niet transparant &
knipperend“, „Niet-transparant & niet-knipperend“.
OSD-grootte
Hier kan de grootte van de OSD-weergave worden ingesteld. Opties: 16x16, 32x32, 48x48, 64x64, Auto.
Bij de optie auto wordt de grootte aan de ingestelde resolutie aangepast. De instelling van de OSD-grootte
kan alleen op de eerste video-stream worden toegepast (main stream).
Klik op „Opslaan“ om de instellingen over te nemen.
