181

Nederlands

12.3.4.3 Tekst-overlay

U kunt tot vier teksten in het camerabeeld laten weergeven, de maximale lengte bedraagt max. 45 tekens.

Om de tekst weer te geven, selecteert u het selectiekastje.

Met de muisknop kunt u het tekstvenster verschuiven.

12.3.4.4 Maskeren van privé-zones

Klik op „Opslaan“ om de instellingen over te nemen.

182

Nederlands

Met privé-zones kunt u bepaalde bereiken van het live-aanzicht afdekken om te voorkomen dat deze

bereiken worden opgenomen of in het live-aanzicht kunnen worden bekeken. U kunt max. 4 rechthoekige

privé-zones in het videobeeld inrichten.

Ga als volgt te werk om een privé-zone in te richten. Activeer het vakje „Privé-zone activeren”. Selecteer

de knop „Oppervlak” om een privé-zone toe te voegen. Nu kunt u met de muis een bereik in het

camerabeeld markeren. Vervolgens kunt u nog 3 andere oppervlaken markeren. Met de knop „Alles

wissen” kunnen alle ingerichte privé-zones worden gewist.

12.3.5 Veiligheid

Menupunt

Beschrijving

Beschikbaar in

modus

Gebruiker

Beheer van de gebruikers

Basisconfiguratie,

voortgezette

configuratie

IP-adresfilter

Filteren van IP-adressen om de toegang tot de camera

te sturen

Voortgezette

configuratie

Klik op „Opslaan” om de instellingen over te nemen.

183

Nederlands

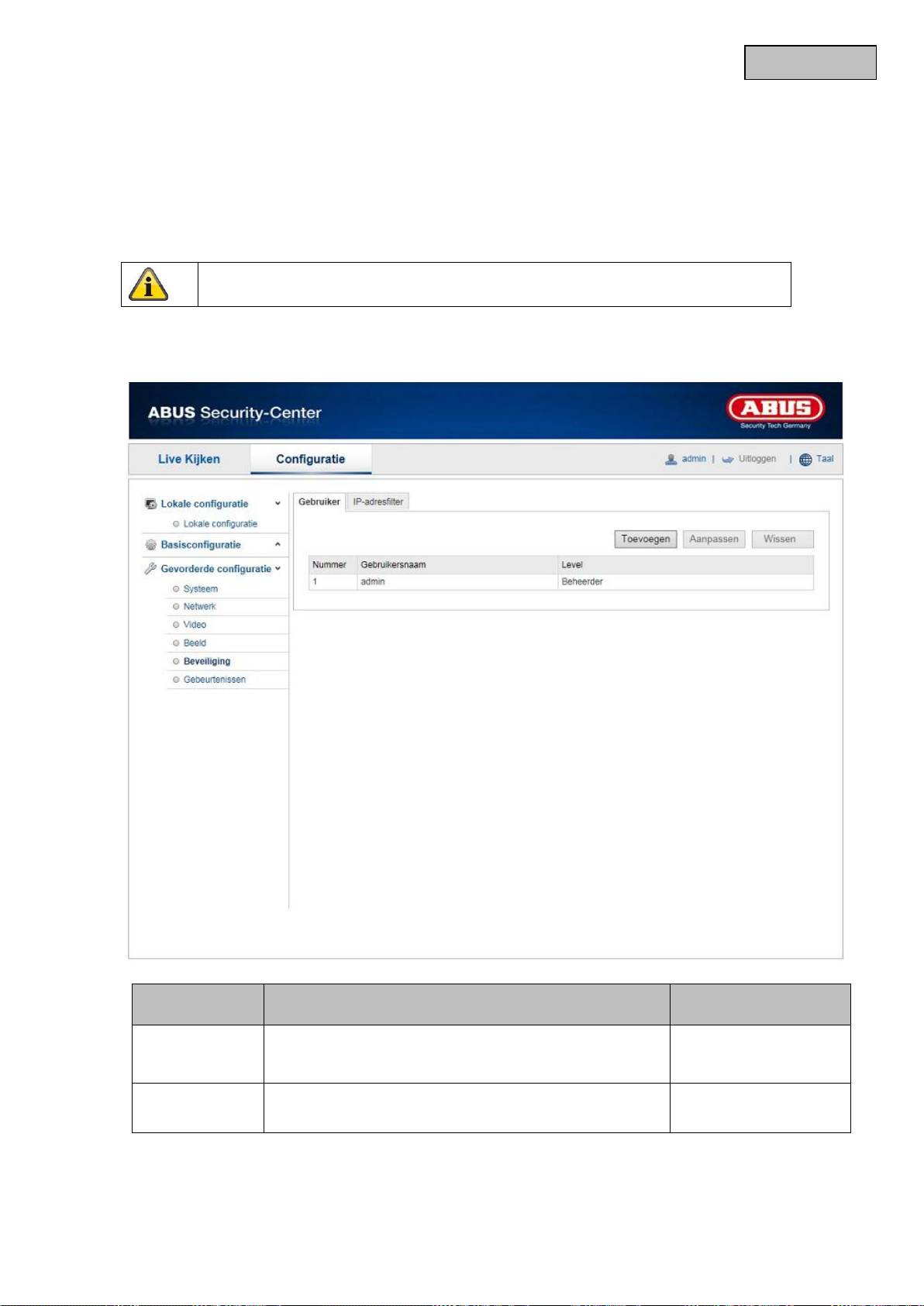

12.3.5.1 Veiligheid

Bij dit menupunt kunt u gebruikers toevoegen, bewerken of wissen.

Om een gebruiker toe te voegen resp. te bewerken, klikt u op „Toevoegen“ resp. „Wijzigen“.

Er verschijnt een nieuw venster met de gegevens en rechten.

Gebruikersnaam

Voer hier de gebruikersnaam in die voor de toegang tot de camera moet worden ingevoerd.

Level

Selecteer hier een individueel gebruikerstype voor de gebruikersidentificatie.

U kunt kiezen uit twee voorgedefinieerde niveaus: Bediener of gebruiker.

Als bediener beschikt u over volgende Remote-functies: Live-aanzicht, PTZ-besturing, handmatige

opname, weergave, twee-weg-audio, zoeken/werkstatus opvragen.

Als gebruiker beschikt u over volgende Remote-functies: Weergave, zoeken/werkstatus opvragen.

Om meer functies toe te voegen, het gewenste selectievakje selecteren.

Wachtwoord

Voer hier het wachtwoord in dat de betreffende gebruiker voor de toegang tot de camera moet invoeren.

Bevestigen

Bevestig het wachtwoord door opnieuw invoeren.

Neem de instellingen over met „OK“.

Klik op „Annuleren“, om de gegevens te verwerpen.

184

Nederlands

12.3.5.3 IP-adresfilter

IP-adresfilter activeren

Door het plaatsen van het vinkje wordt de filterfunctie geactiveerd.

IP-adresfiltertype

Toegestaan: De hieronder gedefinieerde IP-adressen worden voor een toegang tot de camera

geaccepteerd.

Verboden: De hieronder gedefinieerde IP-adressen worden geblokkeerd. De invoer van een IP gebeurt

m.b.v. het formaat xxx.xxx.xxx.xxx.

185

Nederlands

12.3.6 Gebeurtenissen

Menupunt

Beschrijving

Beschikbaar in

modus

Bew.-detectie

Instelling van de bewegingsdetectie.

Voortgezette

configuratie

E-mail

Instelling voor het verzenden van e-mails

Voortgezette

configuratie

Snapshot

Instelling van de snapshotactie

Voortgezette

configuratie

186

Nederlands

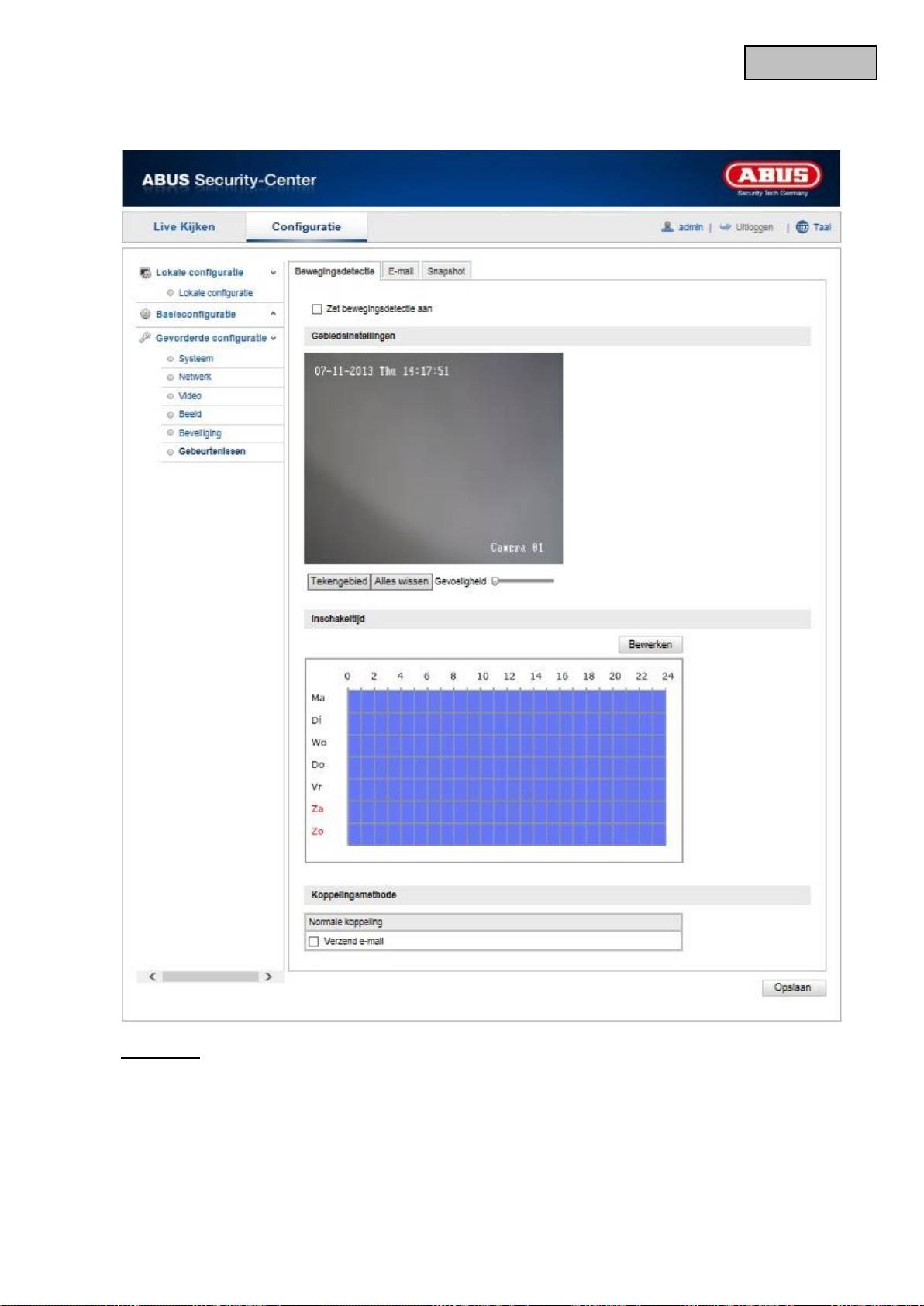

12.3.6.1 Bew.-detectie

Bereikinst.

Activeer bewegingsdetectie door het selectievakje „Bewegingdetectie activeren“ te selecteren.

Om een bereik te selecteren, klikt u op de knop „Oppervlak“. Standaard is he gehele bereik geselecteerd.

Om deze selectie te verwerpen, klikt u op „Alles wissen“.

Beweeg nu de muis over het gewenste bereik. Stel de gevoeligheid voor het gekozen bereik in. Om het

bereik over te nemen, klikt u op de knop „Tekenen stoppen“.

187

Nederlands

Rechts: geringe gevoeligheid

Links: hoge gevoeligheid

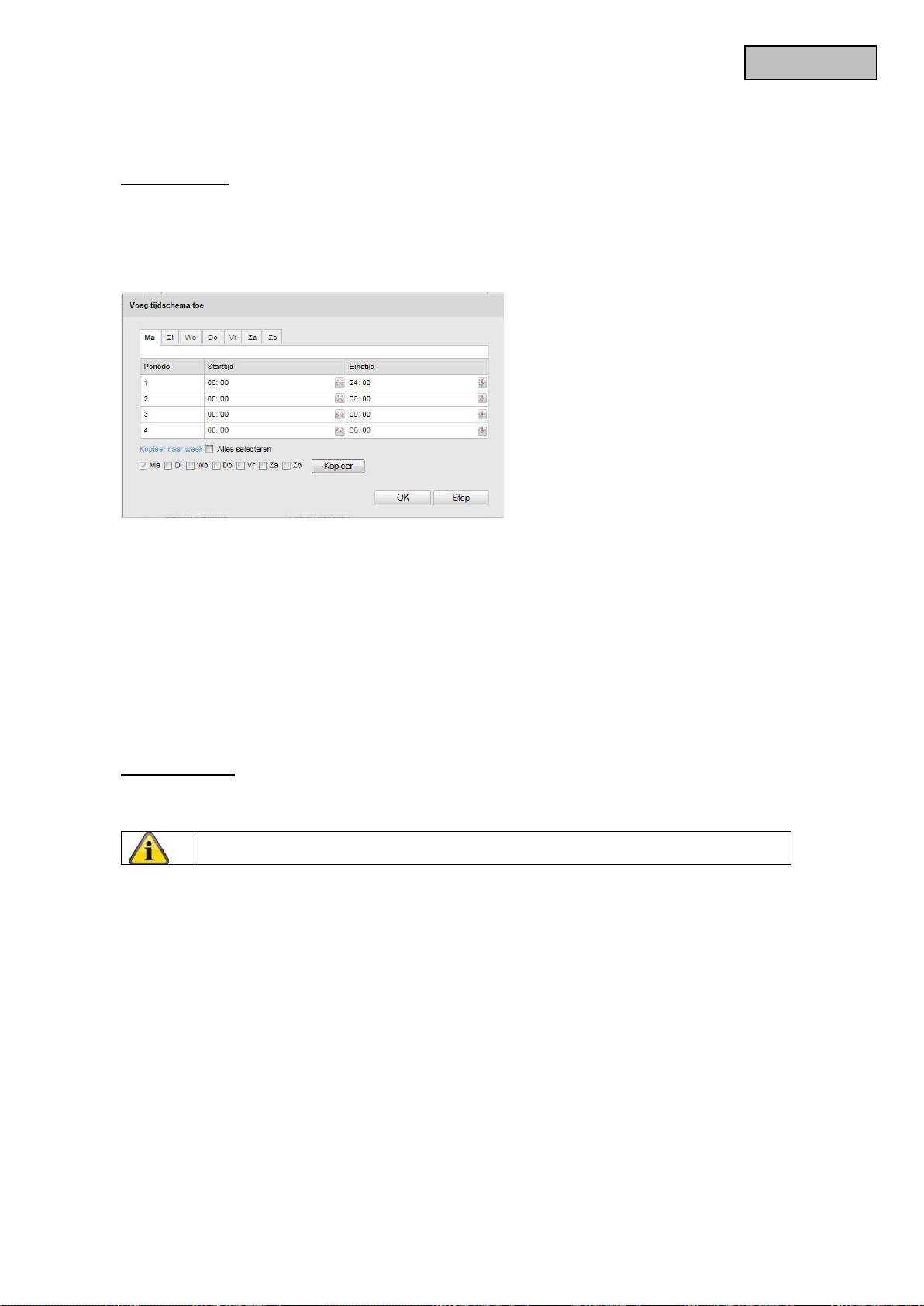

Activeringstijd

Om een tijdschema voor bewegingsgestuurd opnemen op te slaan, klikt u op „Bewerken“.

Er verschijnt een nieuw venster. Hierin legt u vast op welke tijd en dagen van de week bewegingsgestuurd

opnemen moet worden uitgevoerd.

Selecteer nu een weekdag voor bewegingsgestuurd opnemen. Om bepaalde tijdsduur op te slaan, geeft u

de start- en eindtijd aan. Om een bewegingsdetectie voor de gehele dag in te richten, selecteert u als

starttijd 00:00 en als eindtijd 24:00.

Om de bewegingsdetectie voor alle weekdagen over te nemen klikt u op het selectiekastje „Alles

selecteren“. Om de bewegingsdetectie naar een andere weekdag te kopiëren, selecteert u de weekdag en

klikt op „Kopiëren“.

Om de wijzigingen over te nemen, selecteert u „OK“. Om deze waarde te verwerpen, klikt u op

„Annuleren“.

Bevestig de gekozen instellingen met "Opslaan".

Kopp.-methode

E-mail verzenden: U ontvangt een e-mail. Activeer hiervoor het selectievakje.

Klik op „Opslaan“ om de instellingen over te nemen.

188

Nederlands

12.3.6.2 E-mail

Hier kunt de instellingen voor het verzenden van e-mail uitvoeren.

Afzender

Voer hier de naam in die als afzender moet worden weergegeven.

Afzender-adres

Voer hier het e-mailadres van de afzender in.

SMTP-server

Voer hier het SMTP-server-IP-adres of de hostnaam in. (bijvoorbeeld smtp.googlemail.com)

SMTP-poort

Voer hier de SMTP-poort in. Standaard is deze als 25 geconfigureerd.

SSL activeren

Selecteer de SSL-functie, indien de SMTP-server deze vereist.

Interval

Stel hier de tijdsduur tussen verzenden van e-mails met beeldattachments in.

Beeldattachm.

Activeer deze functie, als bij een alarm beelden aan de e-mail moeten worden toegevoegd.

189

Nederlands

Authenticatie

Als de gebruikte e-mail-server een authenticatie vereist, activeer dan deze functie voor aanmelding met

een authenticatie.

Gebruikersnaam en wachtwoord kunnen alleen na activering van deze functie worden ingevoerd.

Gebruikersnaam

Voer uw gebruikersnaam in van de e-mailaccount in. Dit is het deel tot het @-teken.

Wachtwoord

Voer het wachtwoord van het e-mail-account in.

Bevestigen

Bevestig door opnieuw invoeren van het wachtwoord.

Ontvanger

Ontvanger1 / ontvanger2

Voer de naam van de ontvanger in.

Ontvanger1-adres / ontvanger2-adres

Voer hier het e-mailadres van de beoogde ontvanger in.

12.3.6.3 Snapshot

Hier kunt u de configuratie voor tijd- en gebeurtenisgestuurde snapshots uitvoeren om deze op een FTP-

server te uploaden.

Klik op „Opslaan“ om de instellingen over te nemen.

190

Nederlands

Tijdsverloop

Timing-snapshot activeren

Activeer deze functie om in bepaalde tijdsintervallen beelden op te slaan.

Formaat

Het formaat voor de beelden is als JPEG voorgeconfigureerd.

Resolutie

Stel hier de resolutie van het beeld in.

Kwaliteit

Stel de kwaliteit van de opgeslagen beelden in.

Interval

Stel hier de tijdsduur tussen twee opgeslagen beelden in.

Gebeurtenisgestuurd

Gebeurtenisgestuurde snapshot activeren

Activeer deze functie om gebeurtenisgestuurde beelden op te slaan.

Formaat

Het formaat voor de beelden is als JPEG voorgeconfigureerd.

Resolutie

Stel hier de resolutie van het beeld in.

Kwaliteit

Stel de kwaliteit van de opgeslagen beelden in.

Interval

Stel hier de tijdsduur tussen twee opgeslagen beelden in.

191

Nederlands

13. Onderhoud en reiniging

13.1 Onderhoud

Controleer de staat van het product regelmatig bv. op beschadiging van de behuizing.

Wanneer het vermoeden bestaat dat veilig gebruik van het product niet langer gegarandeerd kan

worden, moet het product worden afgekoppeld en moet er voor worden gezorgd dat het niet per abuis

kan worden gebruikt. Verwijder de accu.

U kunt ervan uitgaan dat veilig gebruik niet meer mogelijk is wanneer

 het apparaat zichtbaar is beschadigd of

 het apparaat niet meer functioneert.

Let op:

Het product is voor u onderhoudsvrij Er bevinden zich geen onderdelen in de camera die

door de gebruiker moeten worden gecontroleerd of onderhouden. Open het product nooit.

13.2 Reiniging

Veeg het product af met een schone, droge doek. Wanneer het apparaat sterk vervuild is, kunt u de

doek bevochtigen met lauw water.

Let er op dat er geen vocht in het apparaat kan binnendringen.

Gebruik geen chemische schoonmaakmiddelen omdat deze de behuizing of het scherm

kunnen aantasten (kleurveranderingen).

14. Disposal

Let op: De EU-richtlijn 2002/96/EG regelt de reglementaire terugname, behandeling en

recyclage van gebruikte elektronische apparaten. Dit symbool betekent dat in het belang

van de milieubescherming het apparaat op het einde van zijn levensduur conform de

geldende wettelijke voorschriften en gescheiden van het huisvuil of het bedrijfsvuil

afgevoerd moet worden. Het afvoeren van het oude apparaat kan via de desbetreffende

inzamelpunten in uw land gebeuren. Volg de plaatselijke voorschriften op bij de afvoer

van de materialen. Verdere details over de terugname (ook voor niet-EU-landen) krijgt u

van uw plaatselijke overheid. Door het apart verzamelen en recycleren worden de

natuurlijke hulpbronnen gespaard en wordt ervoor gezorgd dat bij de recycling van het

product alle bepalingen ter bescherming van gezondheid en milieu in acht genomen

worden.

192

Nederlands

15. Technische gegevens

Modelnummer

TVIP61500

Beeldopnemer

1/3" Progressive scan CMOS-sensor

Cameratype

Dag/nacht

Resolutie

1280 x 960, 1280 x 720, 704 x 576, 352 x 288, 176 x 144

Beeldelementen (totaal)

1920 x 1080

Beeldelementen (effectief)

1920 x 1080

Dag-/nachtomschakeling

Elektromechanische IR-cut filter

Minimale verlichting (kleur)

2 lux

Minimale verlichting (IR)

0 lux

Beeldcompressie

H.264, MJPEG

Beeldfrequentie

25 fps @ 1280x960

25 fps @ 1280x720

Aantal parallelle streams

Elektronische sluiter-

regeling

1/3 - 1/100000 sec.

Witbalans

Tegenlichtcompensatie

WDR

Ruisonderdrukking

DNR

Bewegingsdetectie

IR-bereik

10 meter

Beeldoverlay

Datum, cameranaam, privé-zones

Alarmmelding

E-mail

Ondersteunde browsers

Mozilla Firefox, Safari, of Internet Explorer 6.x en hoger

Ondersteunde software

ABUS VMS Express, IPCam App (iOS)

Netwerkaansluiting

RJ-45 ethernet 10/100 Base-T

Netwerkprotocollen

IPv4, IPv6, TCP/IP, HTTP, UPnP, RTP/RTSP, SMTP, DHCP, NTP,

DNS, DDNS

Power over Ethernet

IEEE803.af

Stroomvoorziening

12 V DC

Stroomverbruik

Max. 580 mA

Bedrijfstemperatuur

-10 °C – 50 °C

IP beschermingsklasse

Afmetingen (bxhxd)

60 x 60 x 157 mm

Certificeringen

CE, RoHS, REACH

16. Opmerkingen over de GPL-licentie

Wij maken u er hier ook op attent dat de netwerkbewakingscamera’s TVIP61500 onder meer Open Source

Software bevat die uitsluitend onder de GNU General Public License (GPL) wordt gelicenseerd. Om het

gebruik van de programma's conform GPL te garanderen, wijzen wij op de licentievoorwaarden van de

GPL.

TVIP61500

Brugerhåndbog

Version 11/2013

Original betjeningsmanual på dansk. Opbevares til fremtidige formål!

194

Dansk

Indføring

Kære kunde,

vi takker Dem fordi du har købt dette produkt.

Dette apparat opfylder kravene i gældende EU-direktiver.

Overensstemmelseserklæringen kan rekvireres hos:

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

For at opnå denne tilstand og sikre en idriftsætning uden farer må du som bruger sætte dig ind i denne

betjeningsvejledning!

Inden idriftsætning af produktet læs da hele betjeningsvejledningen, og se her om betjening og

sikkerhedsforskrifter!

Alle indeholdte firmanavne og produktbeskrivelser er varemærker hos den aktuelle producent og

der tages forbehold for alle rettigheder.

Ved spørgsmål henvend Dem da til din forhandler eller installatør!

Hæftelses udelukning

Denne betjeningsvejledning er lavet med den største omhu. Skulle der alligevel være udslag eller

unøjagtigheder så meddel os det venligst via den adresse der står på bagsiden af vejledningen.

ABUS Security-Center GmbH tager ikke ansvar for teknisk eller typografiske fejl, og forbeholder sig

retten til at til enhver tid og uden forudgående advisering at foretage ændringer ved produktet og

betjeningsvejledningen.

ABUS Security-Center kan ikke stilles til ansvar eller hæftelse for følgeskader ved brug af produktet

såvel i drift som ibrugtagning. Der gives ingen garanti for indholdet af dette dokument.

195

Dansk

Ikon forklaring

Et lyn i en trekant betyder at der er en helbredsrisiko forbundet med elektrisk stød.

Et udråbstegn I en trekant, betyder at man skal kigge i manualen efter vigtige

henvisninger..

Dette symbol findes når der bliver gives vigtige oplysninger.

Vigtige sikkerhedsinformationer

Garantien forsvinder hvis anbefalinger I manualen ikke følges nøjagtigt. ABUS er ikke

ansvarlig for konsekvenserne af dette!

ABUS vil ikke et ansvar for skader af egendom eller personlige skader forsaget af forkert

behandling eller uoverensstemmelse af sikkerhedsinstruktionerne.

I sådanne tilfælde ophører garantien.

Kære kunde. Følgende sikkerheds- og farehenvisninger anvendes ikke kun til at beskytte din

sundhed, men også til at beskytte apparatet. Læs følgende punkter opmærksomt igennem:

 Der er ingen bestanddele inde i produktet, der skal vedligeholdes. Derudover bortfalder

godkendelsen (CE) og garantien/garantiydelsen, hvis det skilles ad.

 Produktet kan også blive beskadiget, hvis det falder ned fra lav højde.

 Montér produktet, så apparatets billedoptager ikke udsættes for direkte sollys. Vær opmærksom

på monteringshenvisningerne i det pågældende kapitel i denne betjeningsvejledning.

 Apparatet er beregnet til indendørs eller udendørs brug (kapslingsklasse IP66).

Undgå følgende ugunstige omgivelsesbetingelser ved drift:

 Væde eller for høj luftfugtighed

 Ekstrem kulde eller varme

 Direkte sollys

 Støv eller brændbare gasser, dampe eller opløsningsmidler

 Kraftige vibrationer

 Kraftige magnetfelter, f.eks. i nærheden af maskiner eller højttalere

 Kameraet må ikke installeres på ustabile flader.

Generelle sikkerhedshenvisninger:

 Lad ikke emballeringsmateriale ligge og flyde! Plastikfolier/-poser, styropordele osv. kan blive til

farligt legetøj for børn.

 Videoovervågningskameraet må på grund af smådele, der kan sluges, af sikkerhedsmæssige

årsager ikke komme i hænderne på små børn.

 Før ikke genstande gennem åbningerne ind i apparatets indre.

 Anvend kun det ekstraudstyr/de tilbehørsdele, der er anført af producenten. Tilslut ikke produkter,

der ikke er kompatible.

 Overhold sikkerhedshenvisninger og betjeningsvejledninger for de øvrige tilsluttede apparater.

 Kontrollér apparatet for beskadigelser før idriftsættelsen. Tag ikke apparatet i drift, hvis det er

beskadiget.

 Overhold grænserne for driftsspændingen, der er anført i de tekniske data. Højere spændinger

kan ødelægge apparatet og bringe din sikkerhed i fare (elektrisk stød).

196

Dansk

Sikkerhedshenvisninger

1. Strømforsyning: Strømforsyning 100-240 VAC, 50/60 Hz / 12 VDC, 1 A (medleveres)

Tilslut kun dette apparat til en strømkilde, der leverer den netspænding, der er anført på typeskiltet.

Hvis du ikke er sikker på, hvilken netspænding, der findes hos dig, skal du kontakte el-

forsyningsselskabet. Afbryd apparatet fra netstrømforsyningen, før der udføres vedligeholdelses- eller

installationsarbejder.

2. Overbelastning

Undgå at overbelaste stikdåser, forlængerledninger og adaptere, da dette kan medføre brand eller

elektrisk stød.

3. Rengøring

Rengør kun apparatet med en fugtig klud uden stærke rengøringsmidler.

Apparatet skal i den forbindelse afbrydes fra nettet.

Advarsler

Før den første idriftsættelse skal alle sikkerheds- og betjeningshenvisninger læses!

1. Overhold følgende henvisninger for at undgå skader på netkabler og netstik:

 Netkabler og netstik må ikke ændres eller manipuleres.

 Bøj eller sno ikke netkablet.

 Træk ikke i netkablet, når apparatet afbrydes fra nettet, men tag fat i stikket.

 Sørg for, at netkablet er så langt som muligt fra varmeapparater for at forhindre, at

kunststofbeklædningen smelter.

2. Følg disse anvisninger. Hvis de ikke overholdes, kan det medføre elektrisk stød:

 Undlad at åbne huset og strømforsyningsenheden.

 Stik ikke metalliske eller brandfarlige genstande ind i apparatets indre.

 Anvend en overspændingsbeskyttelse for at undgå beskadigelser på grund af overspænding

(f.eks. tordenvejr).

3. Afbryd defekte apparater fra strømnettet med det samme og informér faghandleren.

Under installationen i et eksisterende videoovervågnings system, vær da sikker på at alle

enheder er fjerne fra lav og 230 VAC strømforsyninger.

I tvivl, brug derfor en professionel elinstallatør til at installere og opsætte elektricitet til

produktet. Forkert installation er til fare for dig og andre.

Installer det således at ingen frie strømkabler kan komme I kontakt med personer under brug

og ved problemer.

Udpakning

Når du pakker apparatet ud skal dette gøres med forsigtighed.

Ved en eventuel beskadigelse på forpakningen da tjek venligst om enheden også har synlige

tegn på skade. Såfremt at dette er tilfældet skal du hurtigst muligt returnere/ gøre

opmærksom på dette overfor leverandøren.

197

Dansk

Indholdsfortegnelse

1. Bestemt anvendelse........................................................................................................................... 199

2. Leveringsomfang ............................................................................................................................... 199

3. Egenskaber og funktioner ................................................................................................................. 199

4. Apparatbeskrivelse ............................................................................................................................ 199

5. Beskrivelse af kameraet .................................................................................................................... 200

6. Beskrivelse af tilslutningerne ........................................................................................................... 200

7. Montage / installation......................................................................................................................... 201

7.1 Montering af kameraet ......................................................................................................................... 201

7.2 Justering af kameraet .......................................................................................................................... 201

8. Første idriftsættelse ........................................................................................................................... 202

9. Første adgang til netværkskamaraet ............................................................................................... 202

10. Forespørgsel om kodeord ................................................................................................................. 204

11. Brugerfunktioner ................................................................................................................................ 205

11.1 Menubjælke .......................................................................................................................................... 205

11.2 Live-billedvisning ................................................................................................................................... 206

11.3 Audio/video-styring ............................................................................................................................... 206

12. Konfiguration ...................................................................................................................................... 207

12.1 Lokal konfiguration ................................................................................................................................ 207

12.2 Basiskonfiguration ................................................................................................................................. 209

12.3 Yderligere konfiguration ........................................................................................................................ 210

12.3.1 System ............................................................................................................................................... 210

12.3.1.1 Apparatinformation .......................................................................................................................... 211

12.3.1.2 Tidsindstillinger ............................................................................................................................... 212

12.3.1.3 Vedligeholdelse ............................................................................................................................... 213

12.3.1.4 DST ................................................................................................................................................. 214

12.3.2 Netværk ............................................................................................................................................. 215

12.3.2.1 TCP/IP ............................................................................................................................................ 216

12.3.2.2 Port.................................................................................................................................................. 217

12.3.2.3 DDNS .............................................................................................................................................. 218

12.3.2.5 UPnP™ ........................................................................................................................................... 221

12.3.3 Video .................................................................................................................................................. 222

12.3.3.1 Video ............................................................................................................................................... 223

12.3.4 Billede ................................................................................................................................................ 224

12.3.4.1 Visningsindstillinger ........................................................................................................................ 225

12.3.4.2 OSD-indstillinger ............................................................................................................................. 227

12.3.4.3 Tekst-overlay .................................................................................................................................. 228

12.3.4.4 Privatzone-maskering ..................................................................................................................... 229

12.3.5 Sikkerhed ........................................................................................................................................... 230

12.3.5.1 Bruger ............................................................................................................................................. 230

12.3.5.2 IP-adressefilter ................................................................................................................................ 231

198

Dansk

12.3.6 Hændelser ......................................................................................................................................... 232

12.3.6.1 Bevægelsesgenkendelse ................................................................................................................ 233

12.3.6.2 E-mail .............................................................................................................................................. 235

12.3.6.6 Snapshot ......................................................................................................................................... 236

13. Vedligeholdelse og rengøring ........................................................................................................... 238

13.1 Vedligeholdelse .................................................................................................................................... 238

13.2 Rengøring ............................................................................................................................................ 238

14. Vækanskaffelse .................................................................................................................................. 238

15. Teknisk data ........................................................................................................................................ 239
