Quickguide für WDR Tag/Nacht HD 1080p Netzwerkkamera: TVIP52502
Diese Kurzanleitung beschreibt die ersten Einrichtungsschritte für Ihre Netzwerkkamera.
Detaillierte Informationen erhalten Sie in der beiliegenden Bedienungsanleitung.
Quick-Guide-TVIP52502-Buch.indb 1 09.12.13 08:02
Quick-Guide-TVIP52502-Buch.indb 2 09.12.13 08:02
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns bei Ihnen für den Kauf eines unserer
Produkte. Dieses Produkt erfüllt die Anforderungen der
geltenden europäischen und nationalen Richtlinien.
Die Konformität wurde nachgewiesen, die entsprechen-
den Erklärungen und Unterlagen sind beim Hersteller
hinterlegt: ABUS Security-Center GmbH & Co. KG, Linker
Kreuthweg 5, 86444 Ang, GERMANY.
Um diesen Standard zu erhalten und einen gefahrlosen
Betrieb sicherzustellen, müssen Sie als Anwender diese
Bedienungsanleitung beachten! Lesen Sie vor Inbetrieb-
nahme des Produkts die komplette Bedienungsanlei-
tung, beachten Sie alle Bedienungs- und Sicherheits-
hinweise!
Alle enthaltenen Firmennamen und Produktbezeich-
nungen sind Warenzeichen der jeweiligen Inhaber. Alle
Rechte vorbehalten. Bei Fragen wenden Sie sich an Ih-
ren Fachhandelspartner!
3
Deutsch
Quick-Guide-TVIP52502-Buch.indb 3 09.12.13 08:02
Inhaltsverzeichnis
Deutsch
Nederlands
Lieferumfang ......................... 6
Leveringsomvang ......................... 36
Warnhinweise ......................... 7
Waarschuwingen ......................... 37
Übersicht ......................... 8
Overzicht ......................... 38
Netzwerkeinbindung ......................... 10
Netwerkverbinding ......................... 40
English
Dansk
Scope of delivery ......................... 16
Leveringsomfang ......................... 46
Warnings ......................... 17
Advarselshenvisninger ......................... 47
Overview ......................... 18
Oversigt ......................... 48
Network connection ......................... 20
Netværksintegration ......................... 50
Français
Svensk
Étendue de la livraison ......................... 26
Leveransomfång ......................... 56
Avertissements ......................... 27
Varningar ......................... 57
Vue d‘ensemble ......................... 28
Översikt ......................... 58
Intégration réseau ......................... 30
Nätverksanslutning ......................... 60
4
Deutsch
Quick-Guide-TVIP52502-Buch.indb 4 09.12.13 08:02
Polski
Español
Zakres dostawy ......................... 66
Volumen de entrega ......................... 86
Wskazówki ostrzegawcze ......................... 67
Advertencias ......................... 87
Przegląd ......................... 68
Vista general ......................... 88
Integracja z siecią ......................... 70
Conexión de red ......................... 90
Italiano
Pусский
Dotazione ......................... 76
Объем поставки ......................... 96
Avvertenze ......................... 77
Предупреждения ......................... 97
Panoramica ......................... 78
Обзор ......................... 98
Collegamento in rete ......................... 80
Подключение к сети ......................... 100
5
Deutsch
Quick-Guide-TVIP52502-Buch.indb 5 09.12.13 08:02

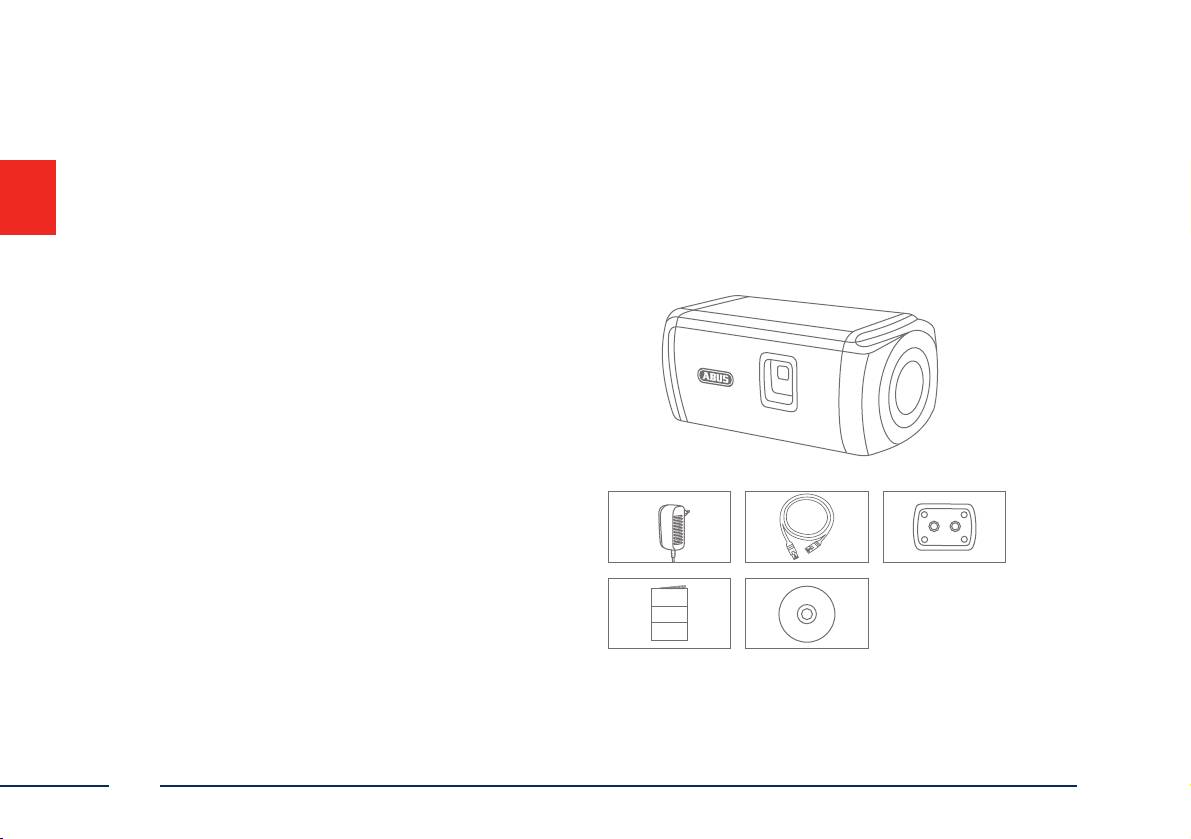

Lieferumfang
WDR Tag/Nacht HD 1080p
Netzwerkkamera (ohne Objektiv)
• Netzteil (inkl. EU, AU, UK)
• 1m Netzwerkkabel
• Befestigungssockel für Kamerahalterung
• Kurzanleitung
• CD (Bedienungsanleitung + Soware)
EU, AU, UK
Quick Guide
Soware
6
Deutsch
Quick-Guide-TVIP52502-Buch.indb 6 09.12.13 08:02

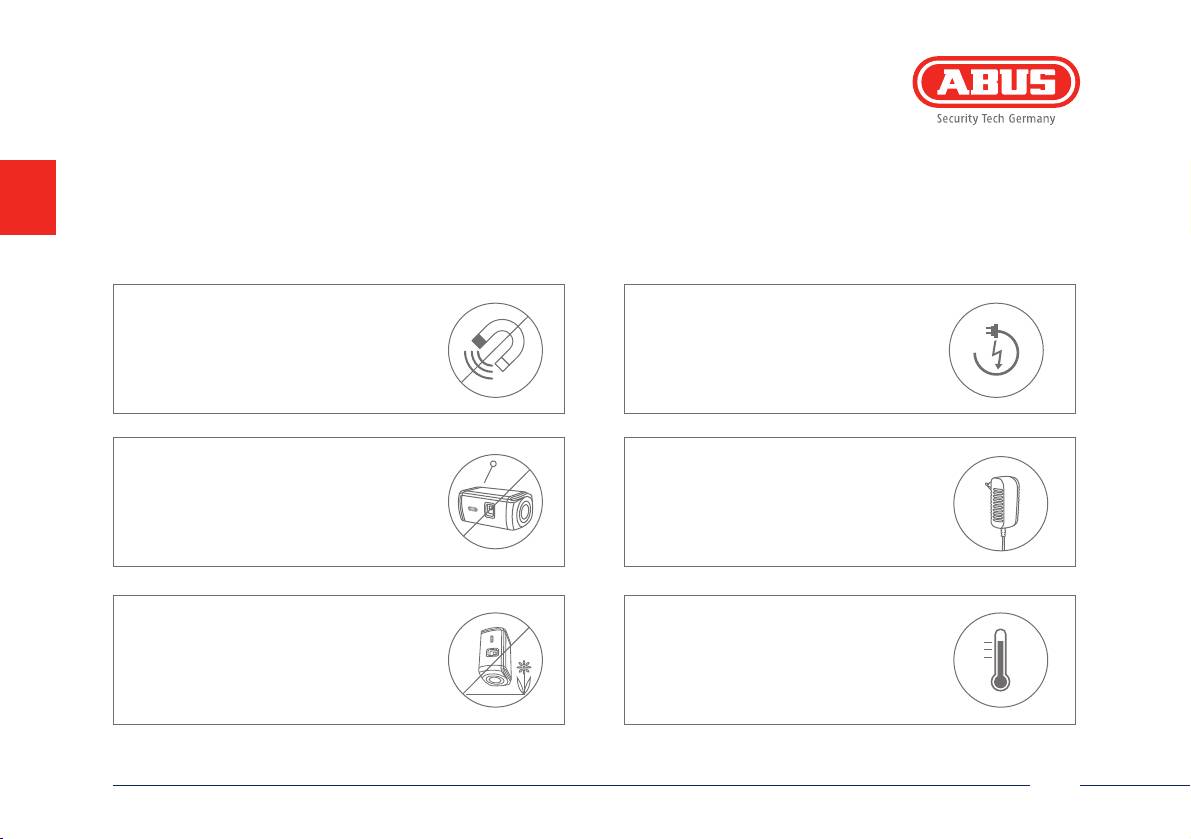

Warnhinweise
Achten Sie auf eine unterbrechungs-
Halten Sie starke Magnetfelder
freie Stromversorgung bei Betrieb
von der Netzwerkkamera fern.
mit permanenter Spannungsquelle.
Betreiben Sie die Netzwerkkamera
Führen Sie keine Gegenstände in
nur mit einer geeigneten
die Kamera (z.B. Nadeln).
Spannungsquelle.
Betreiben Sie die Netzwerkkamera
Achten Sie darauf, dass die Netz-
nur unter den vom Hersteller emp-
werkkamera sicher montiert ist.
fohlenen Umgebungsbedingungen.
7
Deutsch
Quick-Guide-TVIP52502-Buch.indb 7 09.12.13 08:02

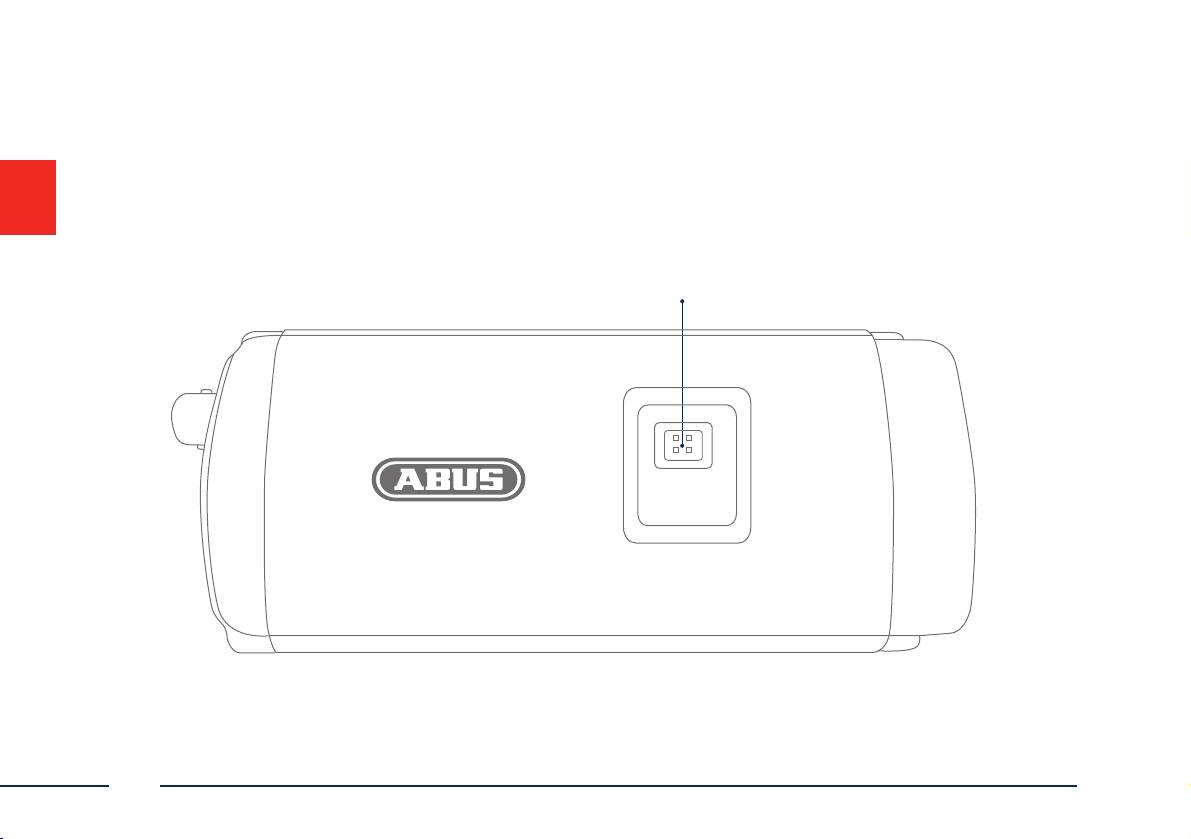

Übersicht
Objektivanschluss
8
Deutsch
Quick-Guide-TVIP52502-Buch.indb 8 09.12.13 08:02

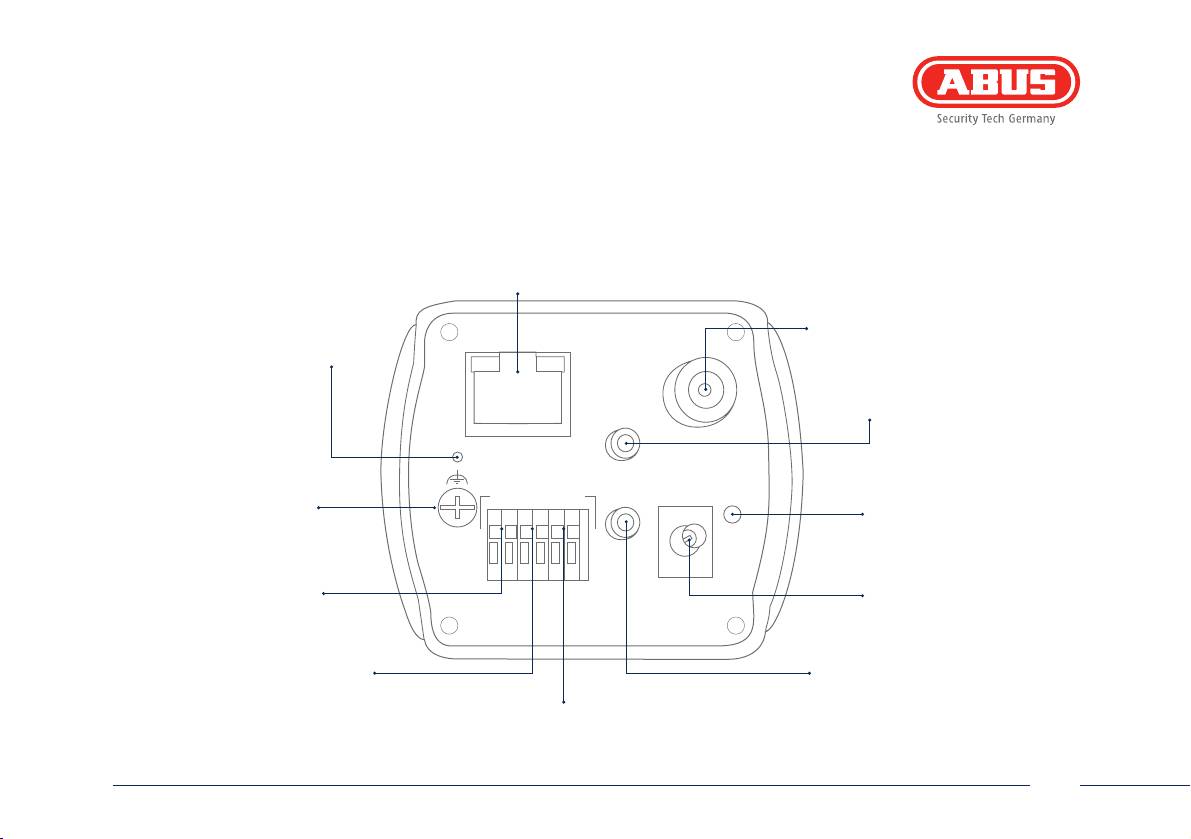

Netzwerkanschluss (RJ45)
Analoger Videoausgang
LAN(PoE)
(für Servicezwecke)
Reset-Taste
VIDEO OUT
Audioausgang
AUDIO
OUT
MIC
1A 1B IN G D+ D-
IN
DC 12V
POWER
Masseanschluss
Statusanzeige für
Spannungversorgung
ALARM
RS-485
Alarmausgang
Spannungsanschluss 12 VDC
Alarmeingang
Audioeingang
RS-485 (nicht verwendet)
9
Deutsch
Quick-Guide-TVIP52502-Buch.indb 9 09.12.13 08:02
Netzwerkeinbindung
Es gibt 2 Möglichkeiten der Netzwerkeinrichtung:

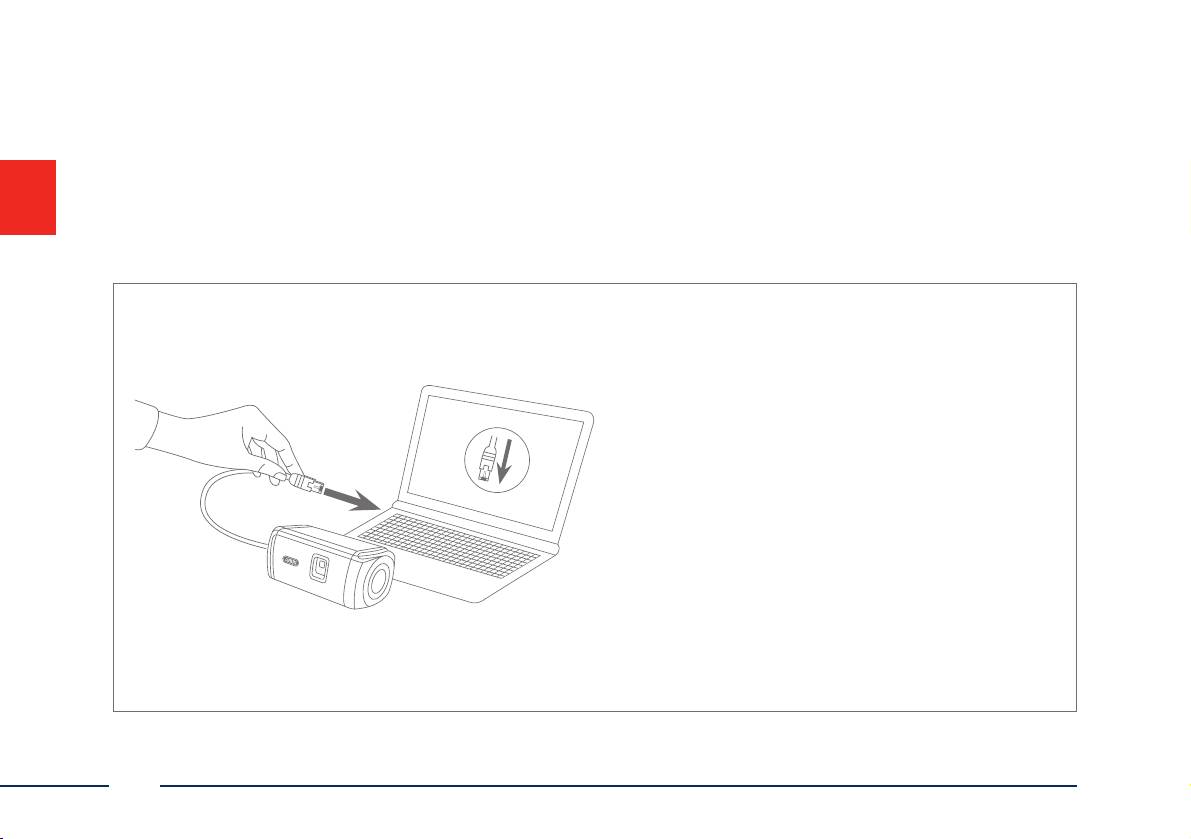

Variante 1:
Direkter Anschluss der Netzwerkkamera an einen
PC/Laptop
• Verwenden Sie das beiliegende Netzwerkkabel um
Kamera und PC/Laptop miteinander zu verbinden.
• Schließen Sie die Spannungsversorgung der
Netzwerkkamera an. Die Netzwerkkamera erkennt
automatisch ob eine direkte Verbindung zwischen
PC und Kamera hergestellt werden soll.
• Kongurieren Sie die Netzwerkschnittelle Ihres PCs/
Laptop auf die IP Adresse 192.168.0.2, das Default
Gateway auf 192.168.0.1 und die Subnetzmaske auf
255.255.255.0.
• Gehen Sie weiter zu Punkt 3, um die Ersteinrichtung
abzuschließen und die Verbindung zur
Netzwerkkamera aufzubauen.
10
Deutsch
Quick-Guide-TVIP52502-Buch.indb 10 09.12.13 08:02
Variante 2:
Anschluss der Netzwerkkamera an einen Router/Switch
• Verbinden Sie Ihren PC/Laptop mit dem Router/Switch.
• Verbinden Sie die Netzwerkkamera mit dem Router/Switch.
• Schließen Sie die Spannungsversorgung der Netzwerkkamera an.
• Wenn in Ihrem Netzwerk ein DHCP-Server (Automatische
IP-Adressen Vergabe durch den Router) verfügbar ist, stellen
Sie die Netzwerkschnittstelle Ihres PCs/Laptop auf „IP-Adresse
automatisch beziehen“.
• Sollte kein DHCP-Server verfügbar sein, kongurieren Sie die
Netzwerkschnittstelle Ihres PCs/Laptop auf 192.168.0.2, das
Default Gateway auf 192.168.0.1 und die Subnetzmaske auf
255.255.255.0.
• Gehen Sie weiter zu Punkt 3, um die Ersteinrichtung
abzuschließen und die Verbindung zur Netzwerkkamera
aufzubauen.
11
Deutsch
Quick-Guide-TVIP52502-Buch.indb 11 09.12.13 08:02
3
Erster Zugang zur Netzwerkkamera
• Der erste Zugang zur Netzwerkkamera erfolgt unter Verwendung
des ABUS IP Installers.
• Nach dem Start des Assistenten sucht dieser nach allen
angeschlossenen Netzwerkkameras und Videoservern in Ihrem
Netzwerk.
• Sie nden das Programm auf der beiliegenden CD-ROM. Installieren
Sie das Programm auf Ihr PC-System und führen Sie es aus.
• Falls ein DHCP-Server in Ihrem Netzwerk vorhanden ist, erfolgt die
Vergabe der IP-Adresse sowohl für Ihren PC/Laptop, als auch der
Netzwerkkamera automatisch.
• Ist kein DHCP-Server verfügbar, so stellt die Netzwerkkamera
automatisch folgende IP Adresse ein: 192.168.0.100.
• Ihr PC-System muss sich im selben IP-Subnetz benden, um eine
Kommunikation zur Netzwerkkamera herstellen zu können.
12
Deutsch
Quick-Guide-TVIP52502-Buch.indb 12 09.12.13 08:02
4

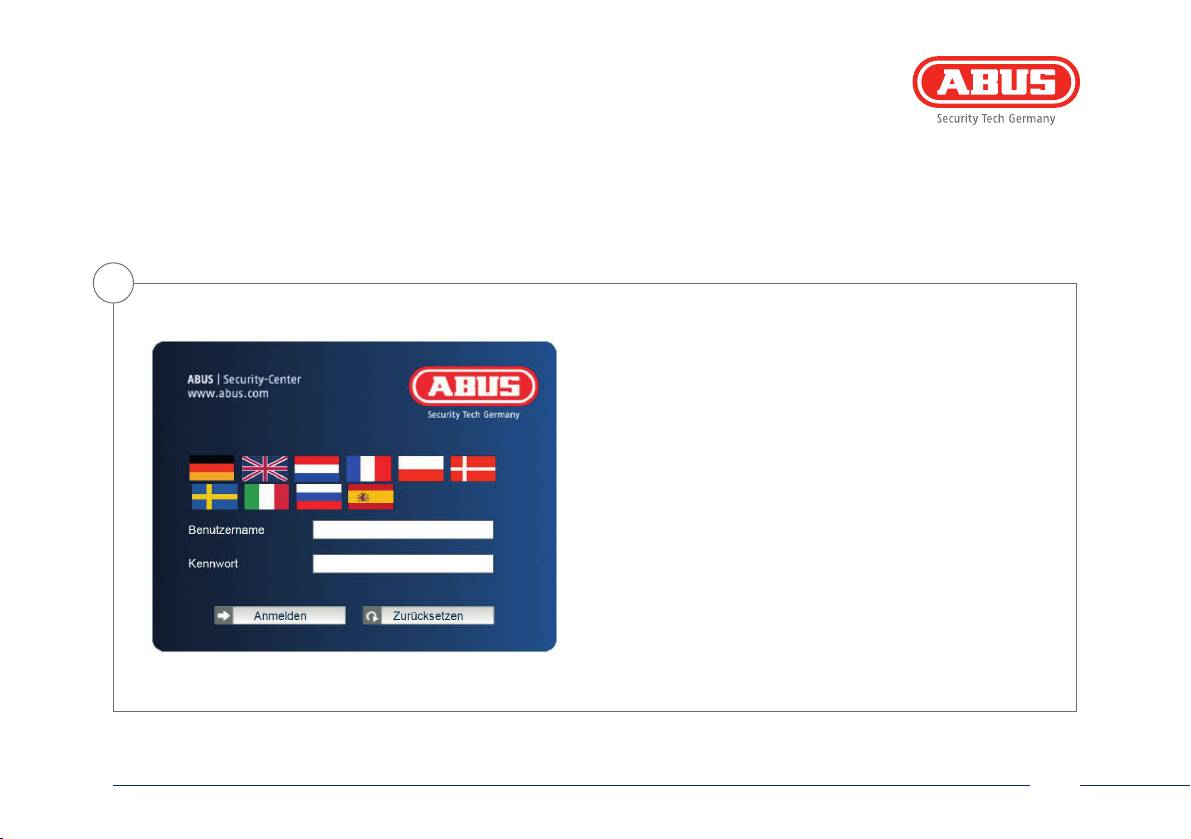

Passwortabfrage
• Ab Werk ist in der Netzwerkkamera ein Administratorkennwort
vergeben. Aus Sicherheitsgründen sollte jedoch umgehend ein
neues Passwort vergeben werden. Nach dem Speichern eines
solchen Administrator-Passworts fragt die Netzwerkkamera vor
jedem Zugang nach dem Benutzernamen und dem Passwort.
• Das Administratorkonto ist werksseitig wie folgt voreingestellt:
Benutzername „admin“ und Passwort „12345“.
admin
• Für die Eingabe des Benutzernamens und Passwortes gehen Sie
bitte wie folgt vor: Önen Sie den Internet Explorer und geben
12345
Sie die IP-Adresse der Kamera ein (z. B. „http://192.168.0.100“).
• Sie werden aufgefordert sich zu authentizieren: Sie sind nun
mit der Netzwerkkamera verbunden und sehen bereits einen
Videostream.
13
Deutsch
Quick-Guide-TVIP52502-Buch.indb 13 09.12.13 08:02
Dear customers,
Thank you for purchasing this product.
This product complies with current domestic and European
regulations.
Conformity has been proven, and all related certications
are available from the manufacturer on request (ABUS
Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444
Ang).
To maintain this status and to guarantee safe operation, it
is your obligation to observe these operating instructions!
Read the entire operating manual carefully before putting
the product into operation. Pay attention to all operating
and safety information! All company names and product
descriptions are trademarks of the corresponding owner. All
rights reserved.
If you have any questions, please contact your specialist
dealer.
14
English
Quick-Guide-TVIP52502-Buch.indb 14 09.12.13 08:02
Quick start guide for WDR day/night HD 1080p network camera: TVIP52502
This quick start guide describes the initial installation steps for your network camera.
More detailed information can be found in the accompanying user guide.
Quick-Guide-TVIP52502-Buch.indb 15 09.12.13 08:02
Scope of delivery
WDR day/night HD 1080p network camera
(without lens)
• Power supply unit (incl. EU, AU, UK)
• 1 m network cable
• Mounting plate for camera holder
• Quick start guide
• CD ROM (Operating instructions + Soware)
EU, AU, UK
Quick Guide
Soware
16
English
Quick-Guide-TVIP52502-Buch.indb 16 09.12.13 08:02
Warnings
Ensure an uninterrupted power
Keep strong magnetic elds away
supply when operating the camera
from the network camera.
on a permanent voltage source.
Do not insert any objects into
Only operate the network camera
the camera (e.g. needles).
with a suitable power source.
Only operate the network camera
Make sure that the network
in the ambient conditions
camera is mounted securely.
recommended by the
manufacturer.
17
English
Quick-Guide-TVIP52502-Buch.indb 17 09.12.13 08:02
Overview
Lens connection
18
English
Quick-Guide-TVIP52502-Buch.indb 18 09.12.13 08:02
Network access (RJ45)
Analogue video output
(for service purposes)
Reset button
LAN(PoE)
VIDEO OUT
Audio output
AUDIO
OUT
MIC
1A 1B IN G D+ D-
IN
DC 12V
POWER
Ground connection
Status display for
power supply
ALARM
RS-485
Alarm output
12 V DC power supply
connection
Alarm input
Audio input
RS-485 (not in use)
19
English
Quick-Guide-TVIP52502-Buch.indb 19 09.12.13 08:02
Network connection
There are two ways to set up the network.
Option 1:
Connecting the network camera to a PC/laptop
directly
• Use the network cable supplied to connect the
camera and PC/laptop with one another.
• Connect the power supply to the network camera.
The network camera automatically detects whether
a direct connection between the PC and camera
should be made.
• Congure the network interface of your PC/laptop
to the IP address 192.168.0.2 , the default gateway
to 192.168.0.1 and the subnet mask to 255.255.255.0
• Go to point 3 to nish the initial set-up and
establish the connection to the network camera.
20
English
Quick-Guide-TVIP52502-Buch.indb 20 09.12.13 08:02
