Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns bei Ihnen für den Kauf eines unserer

Produkte. Dieses Produkt erfüllt die Anforderungen der

geltenden europäischen und nationalen Richtlinien.

Die Konformität wurde nachgewiesen, die entsprechen-

den Erklärungen und Unterlagen sind beim Hersteller

hinterlegt: ABUS Security-Center GmbH & Co. KG, Linker

Kreuthweg 5, 86444 Ang, GERMANY.

Um diesen Standard zu erhalten und einen gefahrlosen

Betrieb sicherzustellen, müssen Sie als Anwender diese

Bedienungsanleitung beachten! Lesen Sie vor Inbetrieb-

nahme des Produkts die komplette Bedienungsanlei-

tung, beachten Sie alle Bedienungs- und Sicherheits-

hinweise!

Alle enthaltenen Firmennamen und Produktbezeich-

nungen sind Warenzeichen der jeweiligen Inhaber.

Alle Rechte vorbehalten. Bei Fragen wenden Sie sich an

Ihren Fachhandelspartner!

4

Deutsch

Lieferumfang

TVVR30104

TVVR30414

• 4-Kanal-Rekorder inkl. HDD

• 4-Kanal-Rekorder inkl. HDD

• 1 x Tag-/Nachtsicht Außenkamera

• 4 x Tag-/Nachtsicht Außen-Domekameras

• Universalnetzteil

• Universalnetzteil

• 1 x 20m Koaxialkabel

• 4 x 20 m Koaxialkabel

• USB Maus

• USB Maus

• Quickguide

• Quickguide

• Anleitung

• Anleitung

• CD

• CD

TVVR30404

TVVR30004

TVVR30004

• 4-Kanal-Rekorder inkl. HDD

• 4-Kanal-Rekorder

• 4 x Tag-/Nachtsicht Außenkameras

• Netzteil

• Universalnetzteil

• USB Maus

• 4 x 20m Koaxialkabel

• Quickguide

• USB Maus

• Anleitung

• Quickguide

• CD

Manual

• Anleitung

• CD

5

Deutsch

Warnhinweise

Halten Sie starke Magnetfelder vom

Achten Sie auf eine unterbrechungs-

Rekorder und der Kamera fern.

freie Stromversorgung.

Betreiben und lagern Sie den Rekorder

Halten Sie Flüssigkeiten

und die Kamera nur unter den

vom Rekorder fern.

vom Hersteller empfohlenen

Umgebungsbedingungen.

Schalten Sie den Rekorder aus,

Achten Sie darauf, dass immer eine

bevor Sie Peripheriegeräte

ausreichende Belüung vorhanden ist.

anschließen oder entfernen.

6

Deutsch

Anschlüsse

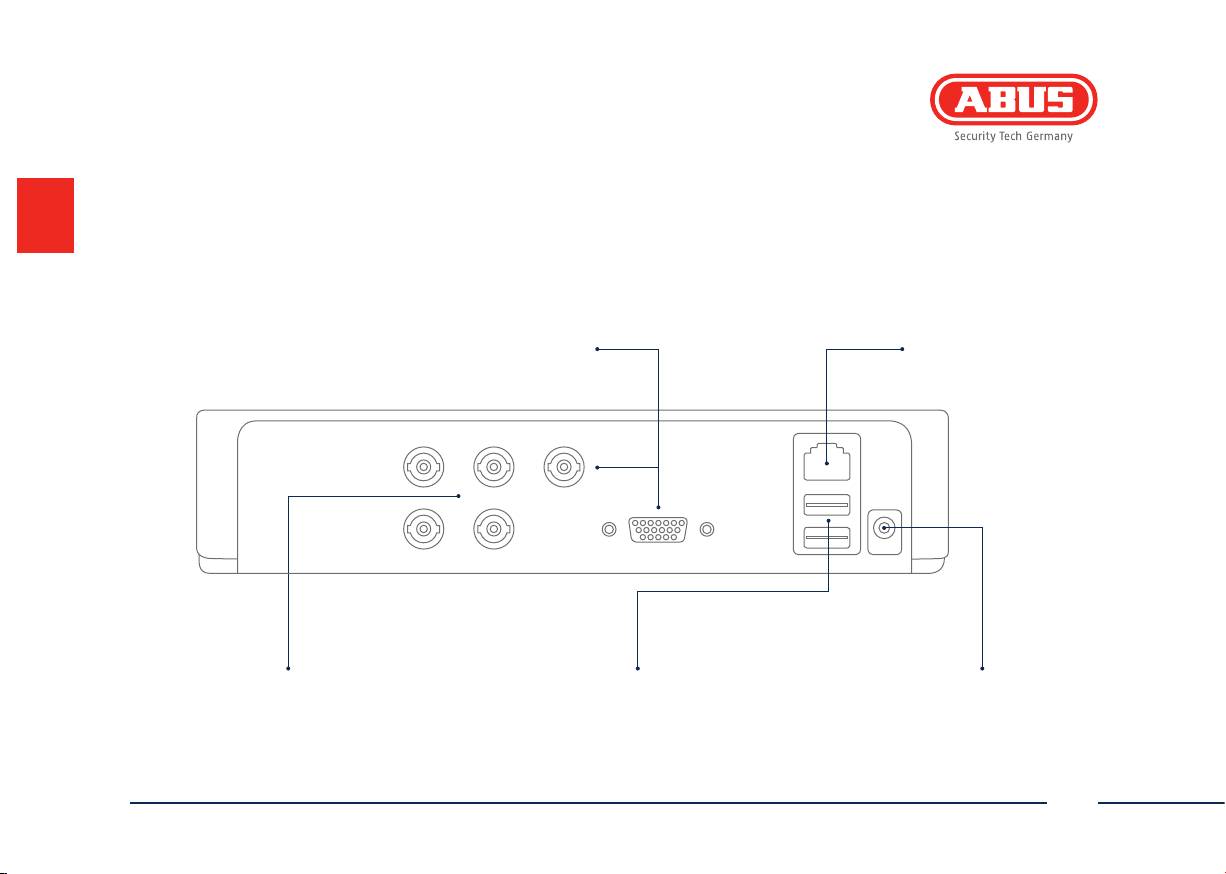

Video - OUT

LAN

BNC-Anschluss für Videoausgang zum Anschluss

RJ45-Anschluss für eine

eines Monitors als Alternative zum VGA-Ausgang

Netzwerkverbindung

Video - In

USB

12 V

BNC-Eingang für analoge Kameras

Anschluss für USB-Geräte

12 VDC Stromanschluss

7

Deutsch

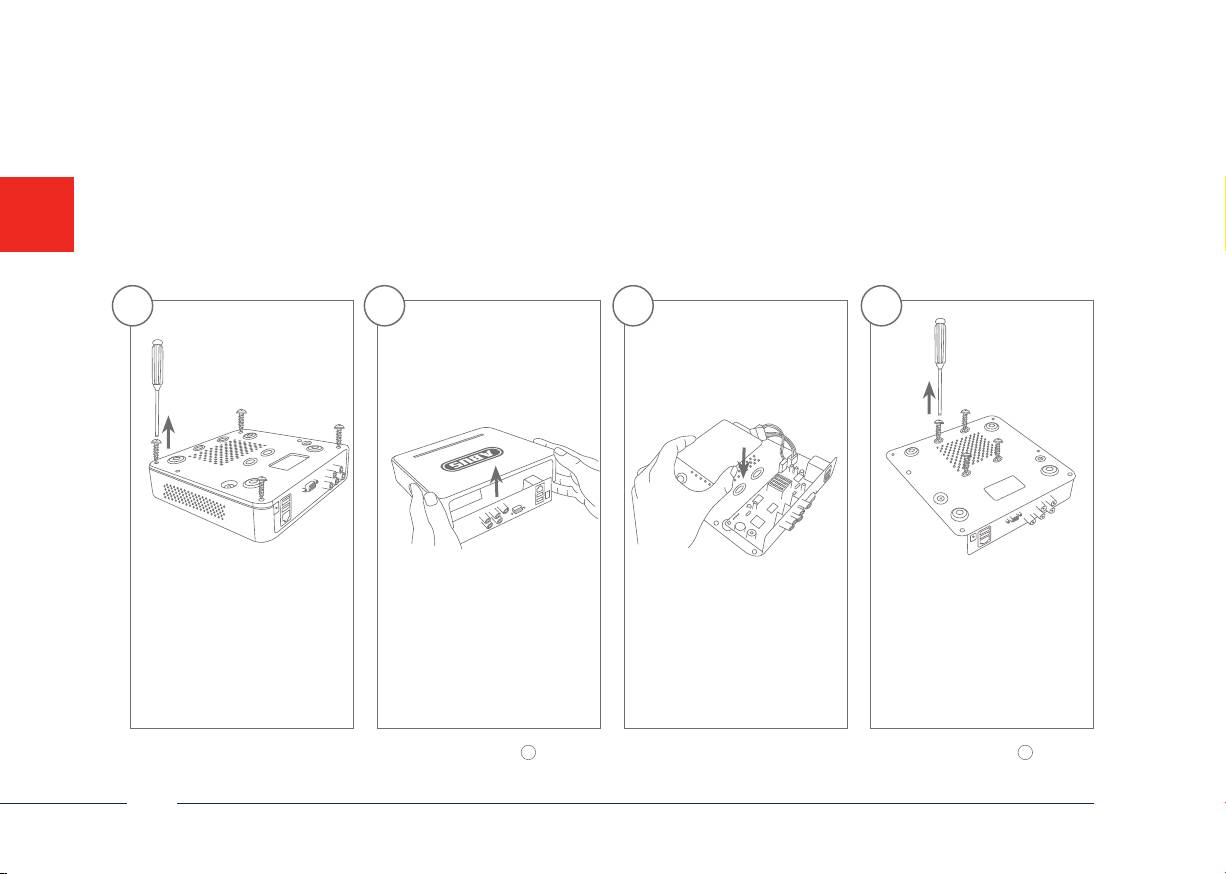

Hardwareinstallation

1 3 42

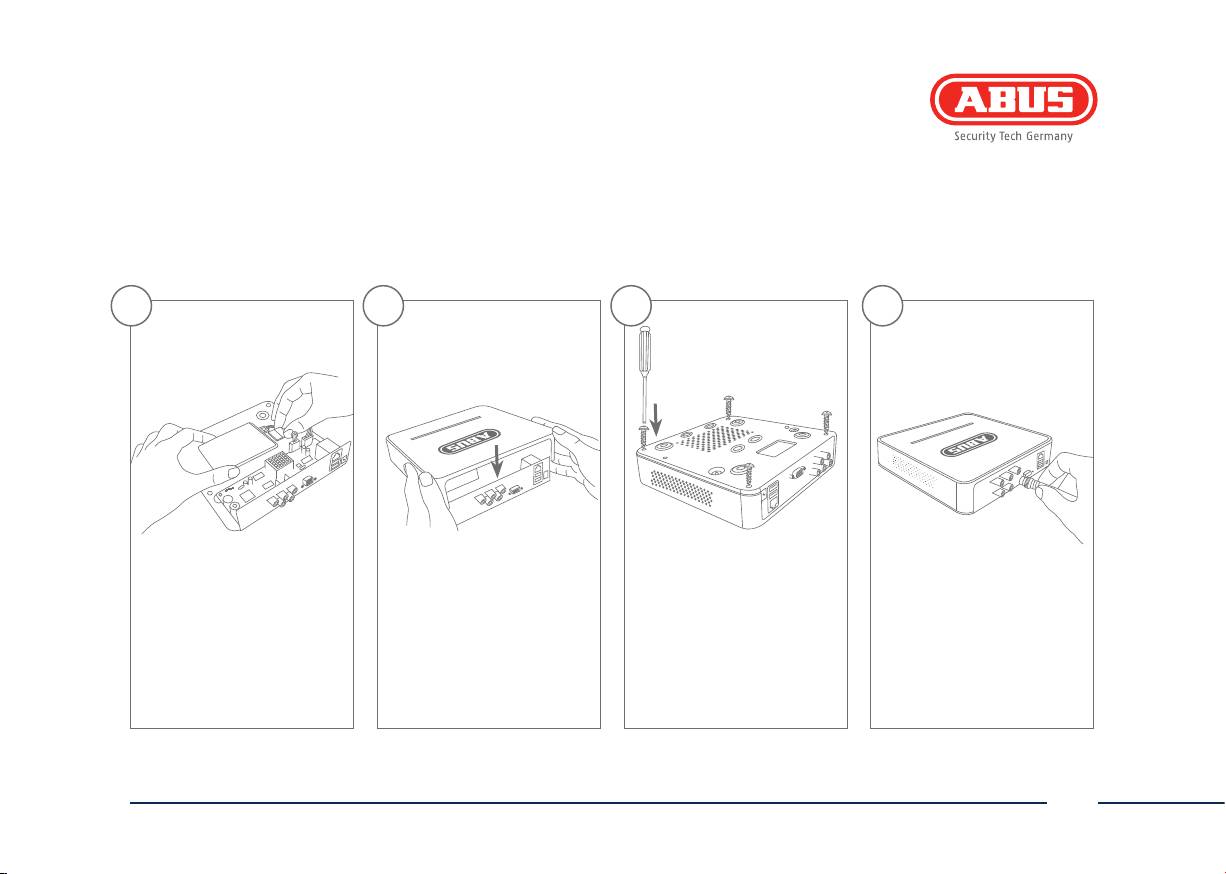

Lösen Sie die 4 Schrauben

Önen Sie vorsichtig das

Richten Sie die Festplatte

Fixieren und Verschrauben

auf der Unterseite des

Gehäuse.

auf der Bodenplatte des

Sie die Festplatte auf der

Rekorders.

Rekorders aus.

Unterseite des Rekorders

mit

den beiliegenden Schrauben.

Bitte beachten Sie, dass die Hardwareinstallation für TVVR30004 bei Schritt

1

beginnt. Die Hardwareinstallation für TVVR30104 / TVVR30404 / TVVR30414 beginnt bei Schritt

8

.

8

Deutsch

5 6 7 8

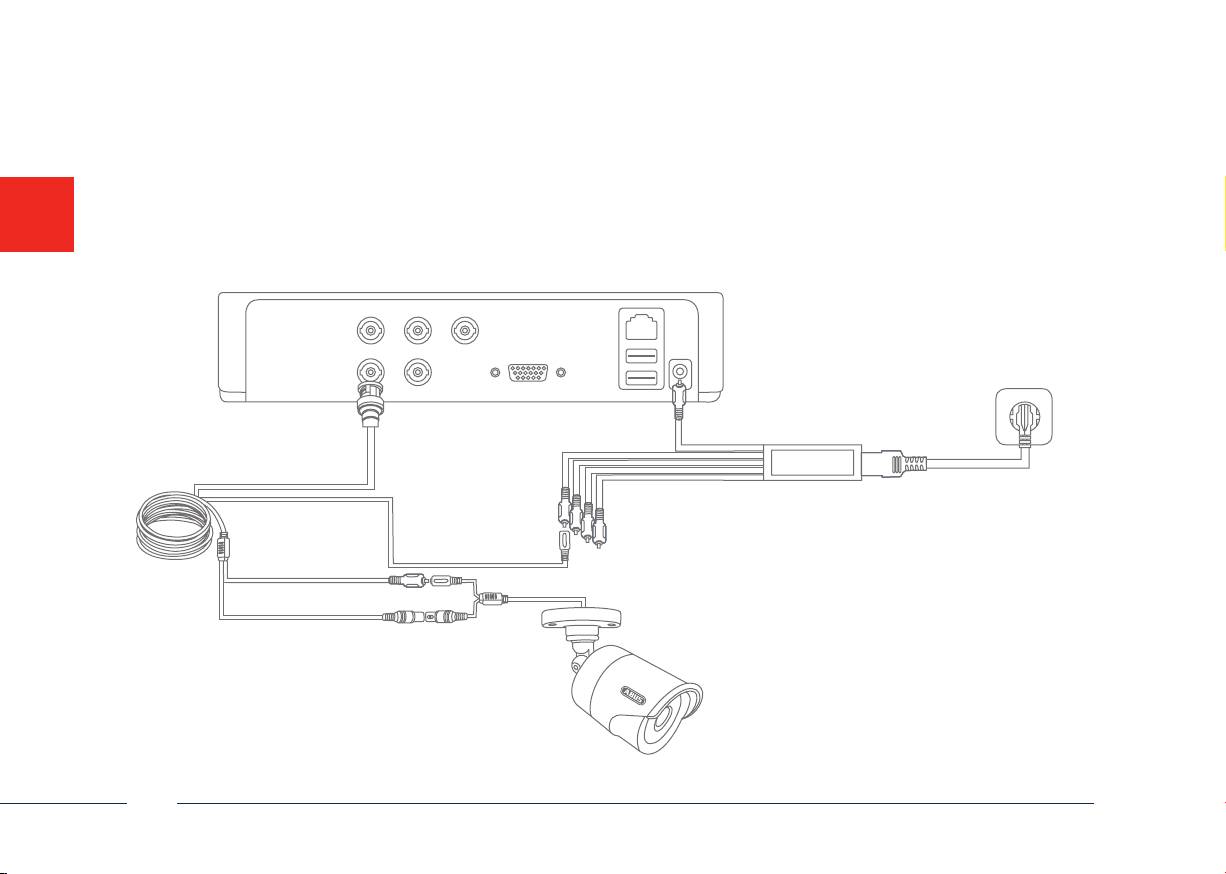

Stellen Sie die Verbindungen

Setzen Sie nun das Gehäuse

Verschrauben Sie anschlie-

Schließen Sie Ihre Kameras

zur Hauptplatine mit dem

entlang der Führungsschiene

ßend das Gehäuse und

an den Rekorder an.

Daten- (kleiner Stecker) und

auf die Bodenplatte des

die Bodenplatte mit den 4

Stromkabel (großer Stecker)

Rekorders.

Schrauben.

her.

9

Deutsch

13 14 15

Die installierte Festplatte muss vor

Klicken Sie Init und bestätigen Sie die

Wählen Sie in dem Dropdown-Menü

der Benutzung initialisiert werden.

erfolgreiche Initialisierung mit OK.

von Kamera aus, mit welchem Kanal

Wählen Sie die zu initialisierende

Wechseln Sie zum nächsten Screen

Sie aufnehmen wollen. Beachten Sie

Festplatte aus.

mit Nächste.

bitte, dass die Zeitpläne im Rekor-

dermenü deniert werden müssen.

Näheres hierzu nden Sie im Benut-

zerhandbuch

.

16

Deutsch

16 17 18

Um die Aufnahme zu aktivieren,

Zum Übernehmen der Aufzeich-

Klicken Sie auf OK um die Erstein-

müssen Sie auf die Checkbox bei

nungseinstellung auf eine oder

richtung abzuschließen.

Starte Aufnahme klicken. Wählen Sie

mehrere Kamerakanäle klicken Sie

aus, ob dauerha (Dauer) oder nur

auf Kopiere. Wählen Sie die Check-

bei Bildveränderung (Bewegungser-

box des gewünschten Kameraka-

kennung) aufgezeichnet werden soll.

nals aus und klicken Sie auf OK.

Die Einstellungen wurden nun für

diesen Kamerakanal kopiert.

17

Deutsch

TVVR30004
